SPEC
2 - 16 Festzuziehendes TeilGewinde-
größeAnz.Anzugsmoment
Nm m·kg ft·lb
Hinterachse und Achsmutter M20 × 1,5 1 125 12,5 90
Kettenrad und Radnabe M8 × 1,25 6 50 5,0 36
Speichennippel — 72 3 0,3 2,2
Bremsscheiben-Abdeckung und Hinterrad-
BremssattelM6 × 1,0 2 7 0,7 5,1
Protektor und Hinterrad-Bremssattel M6 × 1,0 2 7 0,7 5,1
Kettenspanner-Einstellschraube und Siche-
rungsmutterM8 × 1,25 2 16 1,6 11
Motorlager:
Obere Motorhalterung und Rahmen M10 × 1,25 2 55 5,5 40
Untere Motorhalterung und Rahmen M8 × 1,25 4 34 3,4 24
Motor und Motorhalterung (vorn) M10 × 1,25 1 69 6,9 50
Motor und Motorhalterung (oben) M10 × 1,25 1 52 5,2 37
Motor und Rahmen (unten) M10 × 1,25 1 69 6,9 50
Motorschutz links und rechts M8 × 1,25 2 23 2,3 17
Motorschutzbefestigung vorn M6 × 1,0 3 10 1,0 7,2
Motorschutzbefestigung hinten M6 × 1,0 3 10 1,0 7,2
Reglerbefestigung M6 × 1,0 2 7 0,7 5,1
Schwingenachse und -Mutter M16 × 1,5 1 85 8,5 61
Umlenkhebel und Schwinge M14 × 1,5 1 80 8,0 58
Umlenkhebel und Übertragungshebel M14 × 1,5 1 80 8,0 58
Übertragungshebel und Rahmen M14 × 1,5 1 80 8,0 58
Federbein und Rahmen M10 × 1,25 1 56 5,6 40
Federbein und Umlenkhebel M10 × 1,25 1 53 5,3 38
Rahmenheck und Rahmen (oben) M8 × 1,25 1 32 3,2 23
Rahmenheck und Rahmen (unten) M8 × 1,25 2 29 2,9 21
Schwinge und Bremsschlauch-Halterung M5 × 0,8 4 1 0,1 0,7
Schwinge und Abdeckung M4 × 0,7 4 2 0,2 1,4
Antriebskettenspanner-Befestigung (oben) M8 × 1,25 1 19 1,9 13
Antriebskettenspanner-Befestigung (unten) M8 × 1,25 1 20 2,0 14
Antriebskettenschiene und Schwinge M6 × 1,0 3 7 0,7 5,1
Kettenschiene und Schwinge M5 × 0,8 4 6 0,6 4,3
Kraftstofftank-Befestigung M6 × 1,0 2 10 1,0 7,2
Kraftstofftank und -hahn M6 × 1,0 2 7 0,7 5,1
Kraftstofftank und Sitzbank-Halterung M6 × 1,0 1 7 0,7 5,1
Kraftstofftank und Haltegummi-Befestigungs-
schraubeM6 × 1,0 1 7 0,7 5,1
Kraftstofftank und -Halterung M6 × 1,0 4 7 0,7 5,1
Sitzbankbefestigung M8 × 1,25 2 23 2,3 17
Seitenabdeckungs-Befestigung M6 × 1,0 2 7 0,7 5,1
Lufthutze und Kraftstofftank M6 × 1,0 6 7 0,7 5,1
Lufthutze und Kühlerschutz (unten) M6 × 1,0 2 6 0,6 4,3
Vorderradabdeckungs-Befestigung M6 × 1,0 4 7 0,7 5,1
Hinterradabdeckung (vorn) M6 × 1,0 2 7 0,7 5,1
Hinterradabdeckung (hinten) M6 × 1,0 2 11 1,1 8,0
Tageskilometerzähler-Befestigung M6 × 1,0 2 7 0,7 5,1
WARTUNGSDATEN

SPEC
2 - 17
HINWEIS:
: Anzugsmoment nach dem Einfahren und vor jedem Rennen kontrollieren. Tachowellen-Halterung und Schutz M5 × 0,8 2 4 0,4 2,9
Scheinwerfer-Halterung (unten) und untere
GabelbrückeM8 × 1,25 2 15 1,5 11
Scheinwerfertopf und -einsatz M6 × 1,0 2 7 0,7 5,1
Scheinwerferbefestigung (links und rechts) M6 × 1,0 2 7 0,7 5,1
Scheinwerferbefestigung (unten) M6 × 1,0 1 7 0,7 5,1
Rücklichtbefestigung M6 × 1,0 3 4 0,4 2,9
Rücklicht-Kabelhalterung und Hinterradabdek-
kungM4 × 1,59 2 0,5 0,05 0,36
Ausgleichsbehälter-Befestigung M6 × 1,0 2 7 0,7 5,1
Seitenständer-Halterungsbefestigung M10 × 1,25 2 66 6,6 48
Antriebsketten-Anschlag und Seitenständer-
HalterungM6 × 1,0 1 7 0,7 5,1
Seitenständerbefestigung M8 × 1,25 1 20 2,0 14 Festzuziehendes TeilGewinde-
größeAnz.Anzugsmoment
Nm m·kg ft·lb
WARTUNGSDATEN

SPEC
2 - 18 ELEKTRISCHE ANLAGE
Bezeichnung Sollwert Grenzwert
Zündsystem:
Zündverstellung Elektrisch ----
Schwunglichtmagnetzünder:
Impulsgeber-Widerstand (Kabelfarbe) 248–372 Ω bei 20 °C (68 °F)
(Weiß–Rot)----
Zündbox-Typ/-Hersteller 5TJ-80/YAMAHA (USA)
5TJ-90/YAMAHA (nicht USA)----
----
Zündspule:
Typ/Hersteller 5TA-10/DENSO ----
Min. Zündfunkenstrecke 6 mm (0,24 in) ----
Primärwicklungs-Widerstand 0,08–0,10 Ω bei 20 °C (68 °F) ----
Sekundärwicklungs-Widerstand 4,6–6,8 kΩ bei 20 °C (68 °F) ----
Ladesystem:
Bauart Drehstromgenerator mit Dauerma-
gnet----
Stator-Typ/-Hersteller 5TJ 10/YAMAHA ----
Nennleistung 14 V/120 W bei 5.000 U/min ----
Ladespulen-Widerstand (Kabelfarbe) 0,288–0,432 Ω bei 20 °C (68 °F)
(Weiß–Masse)----
Lichtspulen-Widerstand (Kabelfarbe) 0,224–0,336 Ω bei 20 °C (68 °F)
(Gelb–Masse)----
Gleichrichter/Regler:
Bauart Halbleiter Kurzschluß----
Typ/Hersteller SH712AC/SHINDENGEN ----
Regelspannung (WS) 13,0–14,0 V ----
Regelspannung (GS) 14,1–14,9 V ----
Nennstromstärke (WS) 12 A ----
Nennstromstärke (GS) 8 A ----
Elektrostarter:
Bauart Permanenteingriff ----
Startermotor:
Typ/Hersteller 5TJ10/YAMAHA ----
Betriebsspannung 12 V ----
Leistung 0,48 kW ----
Ankerwicklungs-Widerstand 0,0117–0,0143 Ω bei 20 °C
(68 °F)----
Kohlebürsten-Gesamtlänge 7 mm (0,28 in) 3,5 mm
(0,14 in)
Anzahl Kohlebürsten 2 Stück ----
Federkraft 3,92–5,88 N
(400–600 g, 14,1–21,2 oz)----
Kollektor-Durchmesser 17,6 mm (0,69 in) 16,6 mm
(0,65 in)
Unterschneidung der Kollektorisolierung 1,5 mm (0,06 in) ----
WARTUNGSDATEN

SPEC

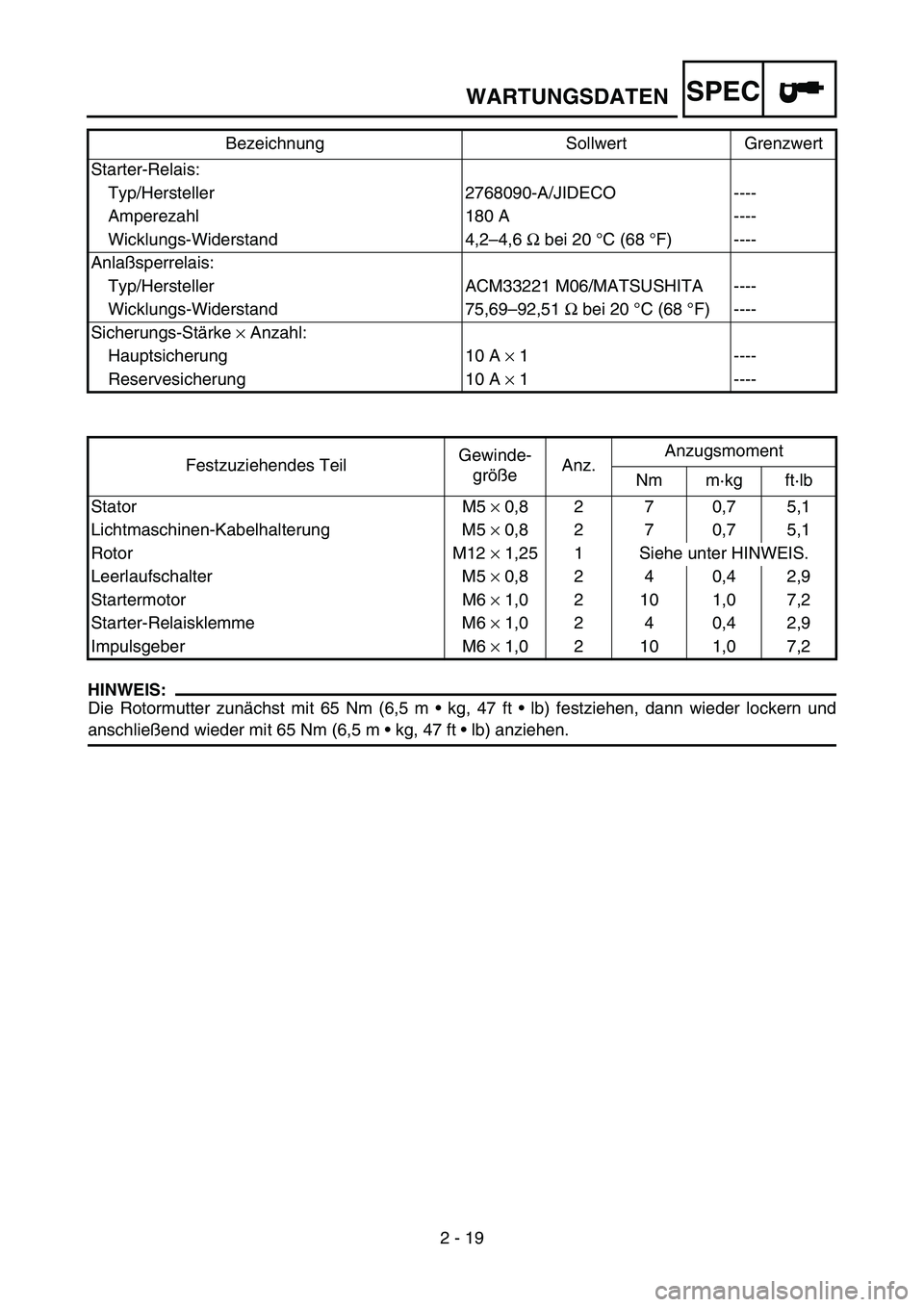

2 - 19
HINWEIS:
Die Rotormutter zunächst mit 65 Nm (6,5 m  kg, 47 ft  lb) festziehen, dann wieder lockern und
anschließend wieder mit 65 Nm (6,5 m  kg, 47 ft  lb) anziehen. Starter-Relais:
Typ/Hersteller 2768090-A/JIDECO ----
Amperezahl 180 A ----
Wicklungs-Widerstand 4,2–4,6 Ω bei 20 °C (68 °F) ----
Anlaßsperrelais:
Typ/Hersteller ACM33221 M06/MATSUSHITA ----
Wicklungs-Widerstand 75,69–92,51 Ω bei 20 °C (68 °F) ----
Sicherungs-Stärke × Anzahl:
Hauptsicherung 10 A × 1 ----
Reservesicherung 10 A × 1 ----
Festzuziehendes TeilGewinde-
größeAnz.Anzugsmoment
Nm m·kg ft·lb
Stator M5 × 0,8 2 7 0,7 5,1
Lichtmaschinen-Kabelhalterung M5 × 0,8 2 7 0,7 5,1
Rotor M12 × 1,25 1 Siehe unter HINWEIS.
Leerlaufschalter M5 × 0,8 2 4 0,4 2,9
Startermotor M6 × 1,0 2 10 1,0 7,2
Starter-Relaisklemme M6 × 1,0 2 4 0,4 2,9
Impulsgeber M6 × 1,0 2 10 1,0 7,2 Bezeichnung Sollwert Grenzwert
WARTUNGSDATEN

SPEC
2 - 20
ALLGEMEINE ANZUGSMOMENTE
Aus der folgenden Tabelle sind die Anzugsmo-
mente für normale Schraubverbindungen mit
ISO-Normgewinde ersichtlich. Anzugsmo-
mente für spezielle Verschraubungen und
Bauteile werden in jedem Abschnitt dieser
Anleitung gesondert aufgeführt. Um ein Ver-
ziehen der Bauteile zu vermeiden, sollten die
Schraubverbindungen über Kreuz angezogen
werden, bis die vorgeschriebenen Anzugsmo-
mente erreicht sind. Falls nicht anders ange-
geben, gelten die genannten Anzugsmomente
für saubere und trockene Schraubverbindun-
gen bei Raumtemperatur.
A: Schlüsselweite
B: Gewindedurchmesser
MASSEINHEITEN
A
(Mut-
ter)B
(Schrau-
be)ANZUGSMOMENT
Nm mkg ftlb
10 mm
12 mm
14 mm
17 mm
19 mm
22 mm6 mm
8 mm
10 mm
12 mm
14 mm
16 mm6
15
30
55
85
1300,6
1,5
3,0
5,5
8,5
134,3
11
22
40
61
94
Abkürzung Einheit Definition Anwendung
mm
cmMillimeter
Zentimeter10
-3 Meter
10-2 MeterAbstand
Abstand
kg Kilogramm 10
3 Gramm Gewicht
N Newton 1 kg
× m/sec
2Kraft
Nm
m  kgNewtonmeter
MeterkilogrammN
× m
m
× kgAnzugsmoment
Anzugsmoment
Pa Pascal N/m
2Druck
N/mm Newton pro Millimeter N/mm Federrate
L
cm
3 Liter
Kubikzentimeter—
—Volumen
Volumen
U/minUmdrehungen pro
Minute—Motordrehzahl
ALLGEMEINE ANZUGSMOMENTE/
MASSEINHEITEN

SPEC
2 - 1
ESPECIFICACIONES
ESPECIFICACIONES GENERALES
Nombre del modelo: WR450FT (USA, CDN, AUS, NZ)
WR450F (EUROPE, ZA)
Código de modelo: 5TJ8 (USA)
5TJ9 (EUROPE)
5TJA (CDN, AUS, NZ, ZA)
Dimensiones: USA, ZA, CDN EUROPE, AUS, NZ
Longitud total 2.200 mm (86,61 in) 2.195 mm (86,42 in)
Anchura total 830 mm (32,68 in)←
Altura total 1.295 mm (50,98 in)←
Altura del sillín 985 mm (38,78 in) 990 mm (38,98 in)
Distancia entre ejes 1.490 mm (58,66 in)←
Altura mínima al suelo 370 mm (14,57 in)←
Peso en seco:
Sin aceite ni combustible 112,5 kg (248 lb)
Motor:
Tipo de motor 4 tiempos, refrigerado por líquido, DOHC
Disposición de los cilindros Un cilindro, inclinado hacia delante
Cilindrada 449 cm
3 (15,8 Imp oz, 15,2 US oz)
Diámetro × carrera 95,0 × 63,4 mm (3,74 × 2,50 in)
Relación de compresión 12,3 : 1
Sistema de arranque Pedal y arranque eléctrico
Sistema de engrase: Colector de lubricante fuera del cárter
Tipo o grado de aceite:
Aceite del motor (USA y CDN)
A 5 °C (40 °F) o más È
Aceite de motor Yamalube 4 (20W-40) o SAE
20W-40 tipo SG (sin modificadores de fricción)
A 15 °C (60 °F) o menos É
Aceite de motor Yamalube 4 (10W-30) o SAE
10W-30 tipo SG (sin modificadores de fricción) o
Yamalube 4-R (15W-50) (sin modificadores de fric-
ción)
(excepto USA y CDN)
Grado API “SG” o superior
-20
-4-10
140
3010
5020
6830
8640 50
104
122˚CTemp.
˚F
10W-30
10W-40
20W-40
20W-50
15W-40
ESPECIFICACIONES GENERALES

SPEC
2 - 2 Capacidad de aceite:
Aceite del motor
Cambio periódico de aceite 1,0 L (0,88 Imp qt, 1,06 US qt)
Con sustitución del filtro de aceite 1,1 L (0,97 Imp qt, 1,16 US qt)
Cantidad total 1,2 L (1,06 Imp qt, 1,27 US qt)
Capacidad de refrigerante (incluidos todos los
pasos):1,56 L (1,37 Imp qt, 1,65 US qt)
Filtro de aire: Elemento húmedo
Combustible:
TipoÚnicamente gasolina súper sin plomo de 95 octanos
como mínimo.
Capacidad del depósito 8,0 L (1,76 Imp gal, 2,11 US gal)
Reserva 1,1 L (0,24 Imp gal, 0,29 US gal)
Carburador:
Tipo FCR MX39
Fabricante KEIHIN
Bujía:
Tipo/fabricante CR8E/NGK (tipo de resistencia)
Huelgo 0,7 ~ 0,8 mm (0,028 ~ 0,031 in)
Tipo de embrague: Húmedo, discos múltiples
Caja de cambios:
Sistema de reducción primaria Engranaje
Relación de reducción primaria 62/22 (2,818)
Sistema de reducción secundaria Transmisión por cadena
Relación de reducción secundaria 50/14 (3,571)
Tipo de caja de cambios Engranaje constante, 5-velocidades
Accionamiento Pie izquierdo
Relación del cambio:1ª29/12 (2,416)
2ª26/15 (1,733)
3ª21/16 (1,312)
4ª21/20 (1,050)
5ª21/25 (0,840)
Chasis: USA, ZA, CDN EUROPE, AUS, NZ
Tipo de bastidor Tubo semidoble←
Ángulo de arrastre 27,4°27,3°
Distancia entre perpendiculares 120 mm (4,72 in) 119 mm (4,69 in)
Neumáticos:
Tipo Con cámara
Tamaño (delantero) 80/100-21 51M (USA, CDN, ZA)
90/90-21 54R (EUROPE, AUS, NZ)
Tamaño (trasero) 110/100-18 64M (USA, CDN, ZA)
130/90-18 69R (EUROPE, AUS, NZ)
Presión de los neumáticos (delantero y trasero) 100 kPa (1,0 kgf/cm
2, 15 psi)
ESPECIFICACIONES GENERALES

SPEC
2 - 3 Frenos:
Tipo de freno delantero Freno de un disco
Accionamiento Accionamiento con la mano derecha
Tipo de freno trasero Freno de un disco
Accionamiento Pie derecho
Suspensión:
Suspensión delantera Horquilla telescópica
Suspensión trasera Basculante (suspensión monocruz articulada)
Amortiguadores:
Amortiguador delantero Muelle helicoidal/amortiguador de aceite
Amortiguador trasero Muelle helicoidal/gas, amortiguador de aceite
Recorrido de las ruedas:
Recorrido de la rueda delantera 300 mm (11,8 in)
Recorrido de la rueda trasera 305 mm (12,0 in)
Sistema eléctrico:
Sistema de encendido CDI (encendido por descarga de capacitor)
Sistema generador Magneto CA
Tipo de batería YTZ7S
Voltaje/capacidad de la batería12 V/6 AH
Densidad 1,310
Tipo de faro: Bombilla de cuarzo (halógena)
Potencia de las bombillas × cantidad:
Faro 12 V 60/55 W × 1
Piloto trasero 12 V 21/5 W × 1
ESPECIFICACIONES GENERALES

SPEC
2 - 4
ESPECIFICACIONES DE MANTENIMIENTO
MOTOR
Elemento Estándar Límite
Culata:
Límite de deformación ---- 0,05 mm
(0,002 in)
Cilindro:
Diámetro 95,00 ~ 95,01 mm
(3,7402 ~ 3,7406 in)----
Límite de deformación circunferencial ---- 0,05 mm
(0,002 in)
Eje de levas:
Sistema de accionamiento Transmisión por cadena (izquierda) ----
Diámetro interior de la tapa del eje de levas 22,000 ~ 22,021 mm
(0,8661 ~ 0,8670 in)----
Diámetro del apoyo del eje de levas 21,967 ~ 21,980 mm
(0,8648 ~ 0,8654 in)----
Holgura entre eje y tapa 0,020 ~ 0,054 mm
(0,0008 ~ 0,0021 in)0,08 mm
(0,003 in)
Dimensiones de las levas
Admisión“A”31,200 ~ 31,300 mm
(1,2283 ~ 1,2323 in)31,100 mm
(1,2244 in)
“B”22,550 ~ 22,650 mm
(0,8878 ~ 0,8917 in)22,450 mm
(0,8839 in)
Escape“A”30,950 ~ 31,050 mm
(1,2185 ~ 1,2224 in)30,850 mm
(1,2146 in)
“B”22,494 ~ 22,594 mm
(0,8856 ~ 0,8895 in)22,394 mm
(0,8817 in)
Límite de descentramiento del eje de levas ---- 0,03 mm
(0,0012 in)
A
B
ESPECIFICACIONES DE MANTENIMIENTO

SPEC
2 - 5 Cadena del eje de levas:
Tipo de cadena/nº de eslabones 98XRH2010-118M/118 ----
Sistema de ajuste de la cadena del eje de levas Automático ----
Válvulas, asientos de válvula, guías de válvula:
Holgura de la válvula (en frío) Admisión 0,10 ~ 0,15 mm
(0,0039 ~ 0,0059 in)----
Escape 0,20 ~ 0,25 mm
(0,0079 ~ 0,0098 in)----
Dimensiones de las válvulas:
Diámetro de la cabeza “A”Admisión 26,9 ~ 27,1 mm
(1,0591 ~ 1,0669 in)----
Escape 27,9 ~ 28,1 mm
(1,0984 ~ 1,1063 in)----
Anchura frontal “B”Admisión 2,26 mm (0,089 in) ----
Escape 2,26 mm (0,089 in) ----
Anchura de asiento “C”Admisión 0,9 ~ 1,1 mm
(0,0354 ~ 0,0433 in)1,6 mm
(0,0630 in)
Escape 0,9 ~ 1,1 mm
(0,0354 ~ 0,0433 in)1,6 mm
(0,0630 in)
Espesor del margen “D”Admisión 1 mm (0,0394 in) 0,85 mm
(0,033 in)
Escape 1 mm (0,0394 in) 0,85 mm
(0,033 in)
Diámetro exterior del vástago Admisión 4,475 ~ 4,490 mm
(0,1762 ~ 0,1768 in)4,445 mm
(0,1750 in)
Escape 4,965 ~ 4,980 mm
(0,1955 ~ 0,1961 in)4,935 mm
(0,1943 in)
Diámetro interior de la guíaAdmisión 4,500 ~ 4,512 mm
(0,1772 ~ 0,1776 in)4,550 mm
(0,1791 in)
Escape 5,000 ~ 5,012 mm
(0,1969 ~ 0,1973 in)5,050 mm
(0,1988 in)
Holgura de vástago a guíaAdmisión 0,010 ~ 0,037 mm
(0,0004 ~ 0,0015 in)0,08 mm
(0,003 in)
Escape 0,020 ~ 0,047 mm
(0,0008 ~ 0,0019 in)0,10 mm
(0,004 in)
Límite de descentramiento del vástago ---- 0,01 mm
(0,0004 in) Elemento Estándar Límite
BC
DA
Diámetro de la cabeza Anchura frontal Anchura del asiento Espesor del margen
ESPECIFICACIONES DE MANTENIMIENTO
