YAMAHA WR 450F 2006 Owners Manual

INSP
ADJ
CONTROLE ET ENTRETIEN AVANT UTILISATION
Avant d’entamer le rodage du véhicule, un entraînement ou une course, s’assurer que la moto est en bon état
de marche.
Avant d’utiliser cette moto, contrôler les points suivants.
CONTROLE GENERAL ET ENTRETIEN
Elément Travail Page
Liquide de refroidissementContrôler que le niveau du liquide de refroidissement atteint le bouchon
de remplissage du radiateur.
Contrôler que le circuit de refroidissement ne présente aucune fuite.P. 3-5 à 9
CarburantFaire le plein du réservoir de carburant à l’aide d’essence fraîche. Con-
trôler que la canalisation de carburant ne présente aucune fuite.P. 1-21
Huile moteurContrôler que le niveau d’huile est correct. Contrôler que le carter
moteur et la canalisation d’huile du cadre ne présentent pas de fuites.P. 3-14 à 18
Sélecteur et embrayageContrôler que les vitesses passent correctement et dans l’ordre, et que
l’embrayage fonctionne en douceur.P. 3-10
Poignée de gaz/logementContrôler que la poignée des gaz fonctionne bien et que son jeu est cor-
rect. Si nécessaire, lubrifier la poignée des gaz et son logement.P. 3-10 à 11
Freins Contrôler le jeu du frein avant et l’efficacité des freins avant et arrière. P. 3-25 à 31
ChaîneContrôler le jeu et l’alignement de la chaîne. Contrôler que la chaîne est
correctement lubrifiée.P. 3-32 à 35
RouesContrôler l’usure et la pression de gonflage des pneus. Contrôler que les
rayons sont bien tendus et ne présentent pas de jeu excessif.P. 3-43 à 44
DirectionContrôler que le mouvement du guidon s’effectue en douceur et ne pré-
sente pas de jeu excessif.P. 3-44 à 46
Fourche avant et amortisseur
arrièreContrôler qu’ils fonctionnent en douceur et ne présentent pas de fuite
d’huile.P. 3-35 à 42
Câbles et filsContrôler que les câbles d’embrayage et des gaz coulissent librement.
Contrôler qu’ils ne sont pas coincés par la rotation du guidon ou les
déplacements verticaux de la fourche.—
Pot d’échappementContrôler que le pot d’échappement est bien fixé et ne présente pas de
fissures.—
Pignon Contrôler que le boulon du pignon de sortie de boîte n’est pas desserré. P. 3-32
Lubrification Contrôler le bon fonctionnement. Lubrifier si nécessaire. P. 3-47
Boulons et écrous Contrôler le serrage des boulons et écrous du châssis et du moteur. P. 1-26
ConnecteursContrôler que l’alternateur à rotor à aimantation permanente, le boîtier
CDI et la bobine d’allumage sont bien connectés.P. 1-6
RéglagesLa moto est-elle correctement réglée pour la course et les conditions
atmosphériques, ou en fonction des résultats des épreuves de test précé-
dant la course? Le contrôle et l’entretien ont-ils été entièrement effec-
tués?P. 7-1 à 20
CONTROLE ET ENTRETIEN AVANT UTILISATION
3 - 4

INSP
ADJ

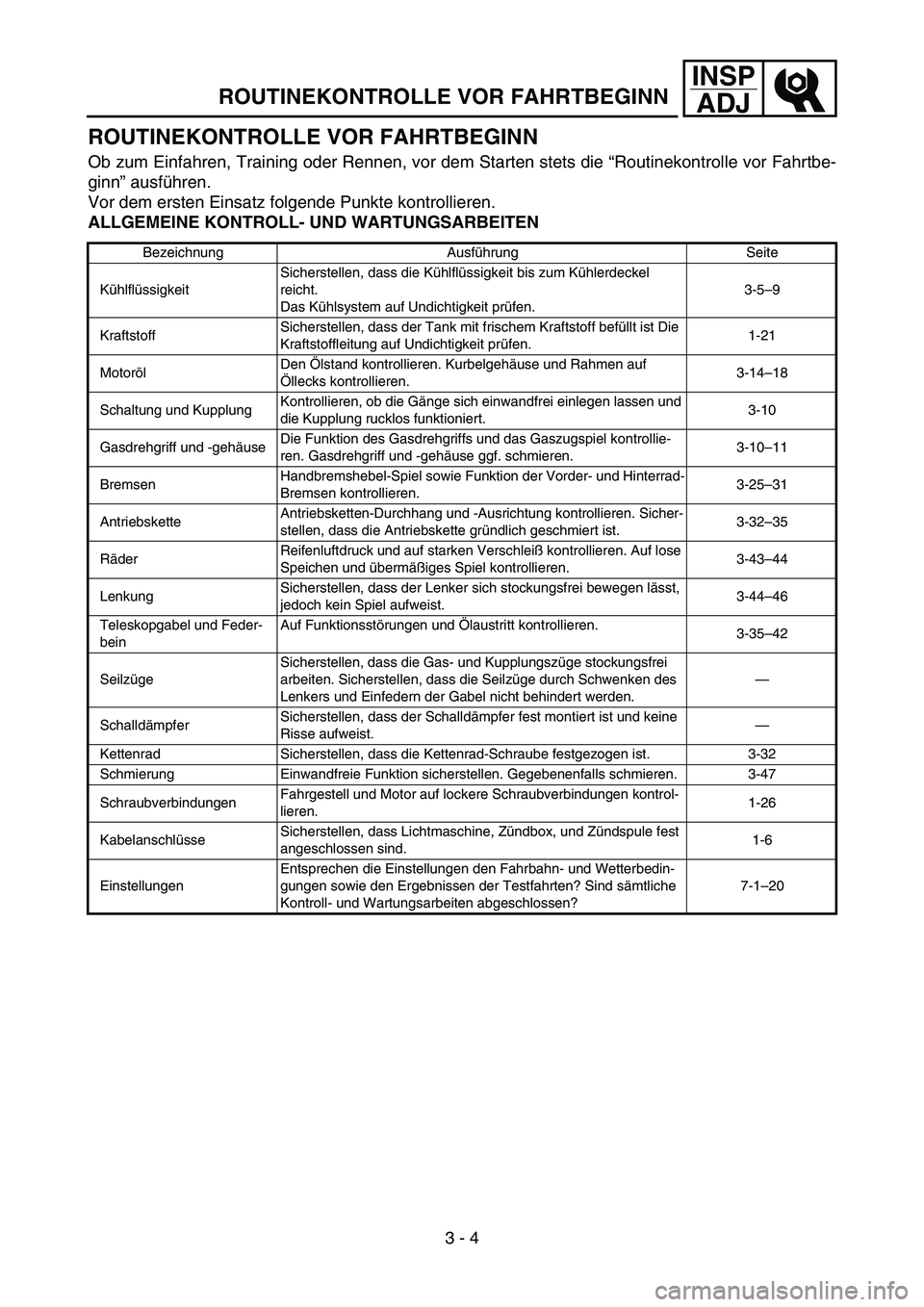

ROUTINEKONTROLLE VOR FAHRTBEGINN
Ob zum Einfahren, Training oder Rennen, vor dem Starten stets die “Routinekontrolle vor Fahrtbe-
ginn” ausführen.
Vor dem ersten Einsatz folgende Punkte kontrollieren.
ALLGEMEINE KONTROLL- UND WARTUNGSARBEITEN
Bezeichnung Ausführung Seite
KühlflüssigkeitSicherstellen, dass die Kühlflüssigkeit bis zum Kühlerdeckel
reicht.
Das Kühlsystem auf Undichtigkeit prüfen.3-5–9
KraftstoffSicherstellen, dass der Tank mit frischem Kraftstoff befüllt ist Die
Kraftstoffleitung auf Undichtigkeit prüfen.1-21
MotorölDen Ölstand kontrollieren. Kurbelgehäuse und Rahmen auf
Öllecks kontrollieren.3-14–18
Schaltung und KupplungKontrollieren, ob die Gänge sich einwandfrei einlegen lassen und
die Kupplung rucklos funktioniert.3-10
Gasdrehgriff und -gehäuseDie Funktion des Gasdrehgriffs und das Gaszugspiel kontrollie-
ren. Gasdrehgriff und -gehäuse ggf. schmieren.3-10–11
BremsenHandbremshebel-Spiel sowie Funktion der Vorder- und Hinterrad-
Bremsen kontrollieren.3-25–31
AntriebsketteAntriebsketten-Durchhang und -Ausrichtung kontrollieren. Sicher-
stellen, dass die Antriebskette gründlich geschmiert ist.3-32–35
RäderReifenluftdruck und auf starken Verschleiß kontrollieren. Auf lose
Speichen und übermäßiges Spiel kontrollieren.3-43–44
LenkungSicherstellen, dass der Lenker sich stockungsfrei bewegen lässt,
jedoch kein Spiel aufweist.3-44–46
Teleskopgabel und Feder-
beinAuf Funktionsstörungen und Ölaustritt kontrollieren.
3-35–42
SeilzügeSicherstellen, dass die Gas- und Kupplungszüge stockungsfrei
arbeiten. Sicherstellen, dass die Seilzüge durch Schwenken des
Lenkers und Einfedern der Gabel nicht behindert werden.—
SchalldämpferSicherstellen, dass der Schalldämpfer fest montiert ist und keine
Risse aufweist.—
Kettenrad Sicherstellen, dass die Kettenrad-Schraube festgezogen ist. 3-32
Schmierung Einwandfreie Funktion sicherstellen. Gegebenenfalls schmieren. 3-47
SchraubverbindungenFahrgestell und Motor auf lockere Schraubverbindungen kontrol-
lieren.1-26
KabelanschlüsseSicherstellen, dass Lichtmaschine, Zündbox, und Zündspule fest
angeschlossen sind.1-6
EinstellungenEntsprechen die Einstellungen den Fahrbahn- und Wetterbedin-
gungen sowie den Ergebnissen der Testfahrten? Sind sämtliche
Kontroll- und Wartungsarbeiten abgeschlossen?7-1–20
ROUTINEKONTROLLE VOR FAHRTBEGINN
3 - 4

INSP
ADJ

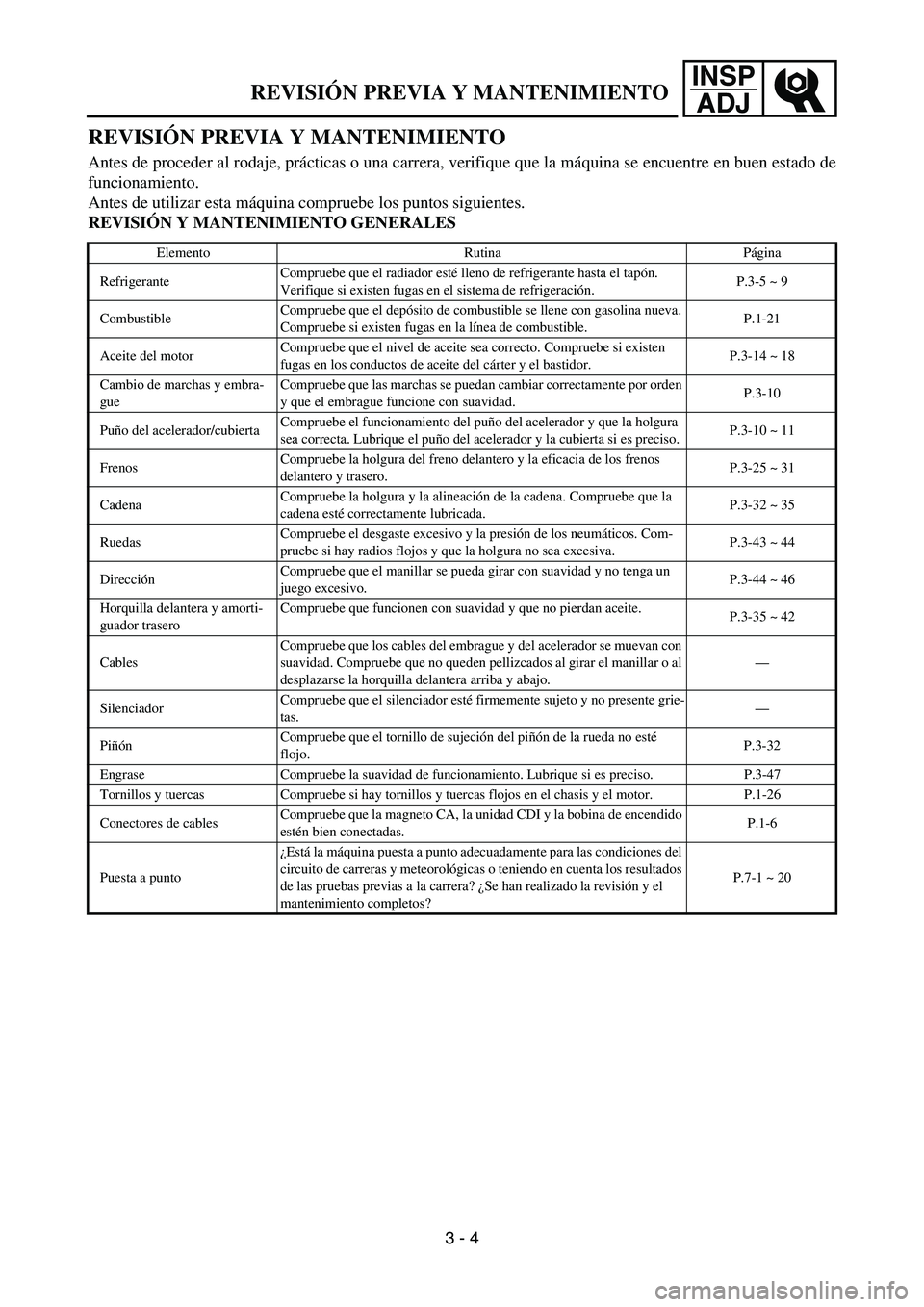

REVISIÓN PREVIA Y MANTENIMIENTO
Antes de proceder al rodaje, prácticas o una carrera, verifique que la máquina se encuentre en buen estado de
funcionamiento.
Antes de utilizar esta máquina compruebe los puntos siguientes.
REVISIÓN Y MANTENIMIENTO GENERALES
Elemento Rutina Página
RefrigeranteCompruebe que el radiador esté lleno de refrigerante hasta el tapón.
Verifique si existen fugas en el sistema de refrigeración.P.3-5 ~ 9
CombustibleCompruebe que el depósito de combustible se llene con gasolina nueva.
Compruebe si existen fugas en la línea de combustible.P.1-21
Aceite del motorCompruebe que el nivel de aceite sea correcto. Compruebe si existen
fugas en los conductos de aceite del cárter y el bastidor.P.3-14 ~ 18
Cambio de marchas y embra-
gueCompruebe que las marchas se puedan cambiar correctamente por orden
y que el embrague funcione con suavidad. P.3-10
Puño del acelerador/cubiertaCompruebe el funcionamiento del puño del acelerador y que la holgura
sea correcta. Lubrique el puño del acelerador y la cubierta si es preciso.P.3-10 ~ 11
FrenosCompruebe la holgura del freno delantero y la eficacia de los frenos
delantero y trasero.P.3-25 ~ 31
CadenaCompruebe la holgura y la alineación de la cadena. Compruebe que la
cadena esté correctamente lubricada.P.3-32 ~ 35
RuedasCompruebe el desgaste excesivo y la presión de los neumáticos. Com-
pruebe si hay radios flojos y que la holgura no sea excesiva.P.3-43 ~ 44
DirecciónCompruebe que el manillar se pueda girar con suavidad y no tenga un
juego excesivo.P.3-44 ~ 46
Horquilla delantera y amorti-
guador traseroCompruebe que funcionen con suavidad y que no pierdan aceite.
P.3-35 ~ 42
CablesCompruebe que los cables del embrague y del acelerador se muevan con
suavidad. Compruebe que no queden pellizcados al girar el manillar o al
desplazarse la horquilla delantera arriba y abajo.—
SilenciadorCompruebe que el silenciador esté firmemente sujeto y no presente grie-
tas.—
PiñónCompruebe que el tornillo de sujeción del piñón de la rueda no esté
flojo.P.3-32
Engrase Compruebe la suavidad de funcionamiento. Lubrique si es preciso. P.3-47
Tornillos y tuercas Compruebe si hay tornillos y tuercas flojos en el chasis y el motor. P.1-26
Conectores de cablesCompruebe que la magneto CA, la unidad CDI y la bobina de encendido
estén bien conectadas.P.1-6
Puesta a punto¿Está la máquina puesta a punto adecuadamente para las condiciones del
circuito de carreras y meteorológicas o teniendo en cuenta los resultados
de las pruebas previas a la carrera? ¿Se han realizado la revisión y el
mantenimiento completos?P.7-1 ~ 20
REVISIÓN PREVIA Y MANTENIMIENTO
3 - 4

3 - 5
INSP
ADJ
EC350000
ENGINE
COOLANT LEVEL INSPECTION
WARNING
Do not remove the radiator cap
1, drain
bolt and hoses when the engine and radia-
tor are hot. Scalding hot fluid and steam
may be blown out under pressure, which
could cause serious injury.
When the engine has cooled, place a thick
towel over the radiator cap, slowly rotate
the cap counterclockwise to the detent.
This procedure allows any residual pres-
sure to escape. When the hissing sound
has stopped, press down on the cap while
turning counterclockwise and remove it.
CAUTION:
Hard water or salt water is harmful to the
engine parts. You may use distilled water, if
you can’t get soft water.
1. Place the machine on a level place, and
hold it in an upright position.
2. Inspect:
Coolant level
Coolant level should be between the
maximum a and minimum b marks.
Coolant level is below the “LOW” level
line → Add soft water (tap water) up to
the proper level.
3. Start the engine and let it warm up for sev-
eral minutes.
4. Turn off the engine and check the coolant
level again.
NOTE:
Before checking the coolant level, wait a few
minutes until the coolant settles.
a
b
COOLANT REPLACEMENT
WARNING
Do not remove the radiator cap when the
engine is hot.
ENGINE/COOLANT LEVEL INSPECTION/
COOLANT REPLACEMENT

INSP
ADJ

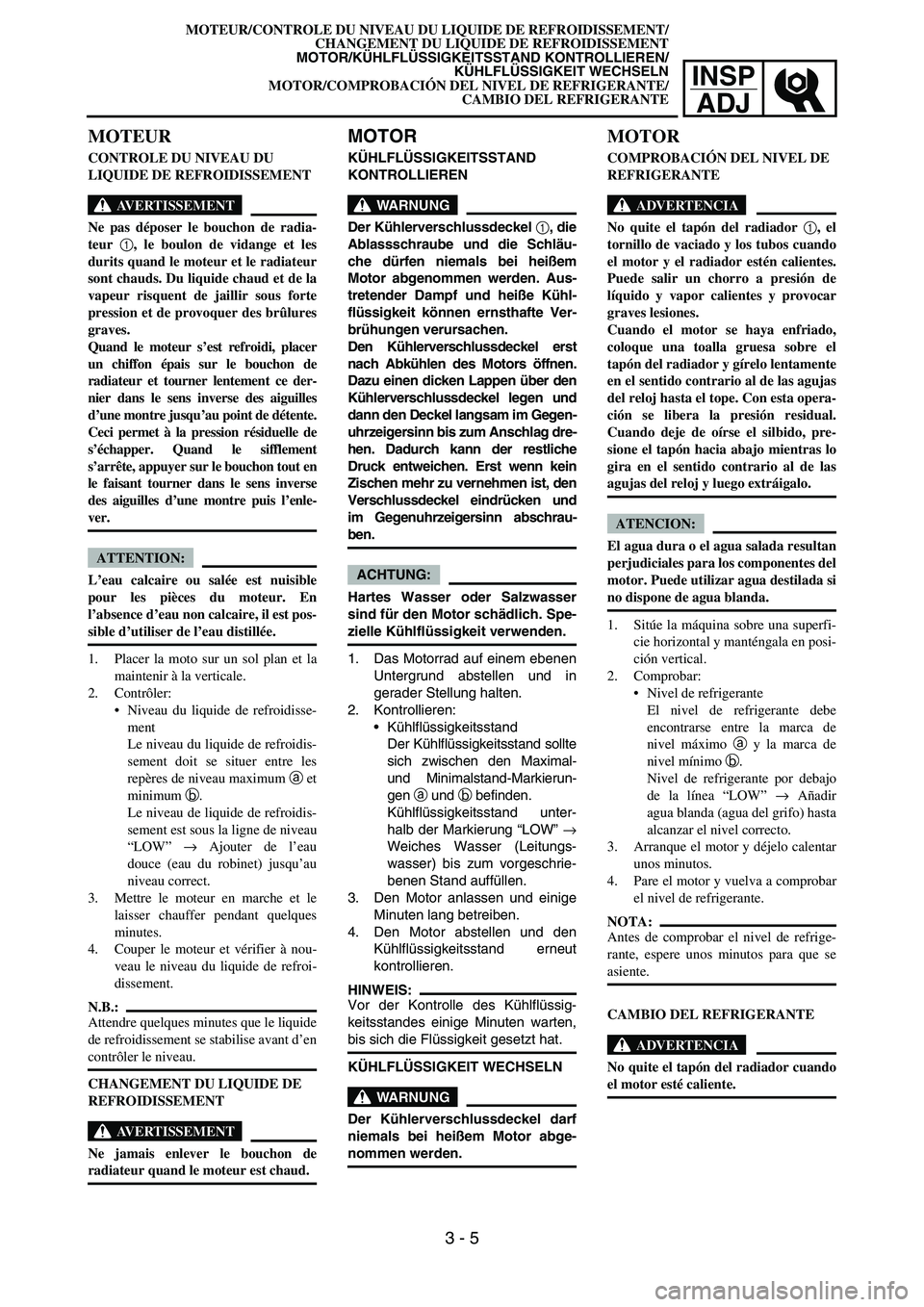

MOTEUR
CONTROLE DU NIVEAU DU
LIQUIDE DE REFROIDISSEMENT
AVERTISSEMENT
Ne pas déposer le bouchon de radia-
teur 1
, le boulon de vidange et les
durits quand le moteur et le radiateur
sont chauds. Du liquide chaud et de la
vapeur risquent de jaillir sous forte
pression et de provoquer des brûlures
graves.
Quand le moteur s’est refroidi, placer
un chiffon épais sur le bouchon de
radiateur et tourner lentement ce der-
nier dans le sens inverse des aiguilles
d’une montre jusqu’au point de détente.
Ceci permet à la pression résiduelle de
s’échapper. Quand le sifflement
s’arrête, appuyer sur le bouchon tout en
le faisant tourner dans le sens inverse
des aiguilles d’une montre puis l’enle-
ver.
ATTENTION:
L’eau calcaire ou salée est nuisible
pour les pièces du moteur. En
l’absence d’eau non calcaire, il est pos-
sible d’utiliser de l’eau distillée.
1. Placer la moto sur un sol plan et la
maintenir à la verticale.
2. Contrôler:
Niveau du liquide de refroidisse-
ment
Le niveau du liquide de refroidis-
sement doit se situer entre les
repères de niveau maximum a et
minimum b.
Le niveau de liquide de refroidis-
sement est sous la ligne de niveau
“LOW” → Ajouter de l’eau
douce (eau du robinet) jusqu’au
niveau correct.
3. Mettre le moteur en marche et le
laisser chauffer pendant quelques
minutes.
4. Couper le moteur et vérifier à nou-
veau le niveau du liquide de refroi-
dissement.
N.B.:
Attendre quelques minutes que le liquide
de refroidissement se stabilise avant d’en
contrôler le niveau.

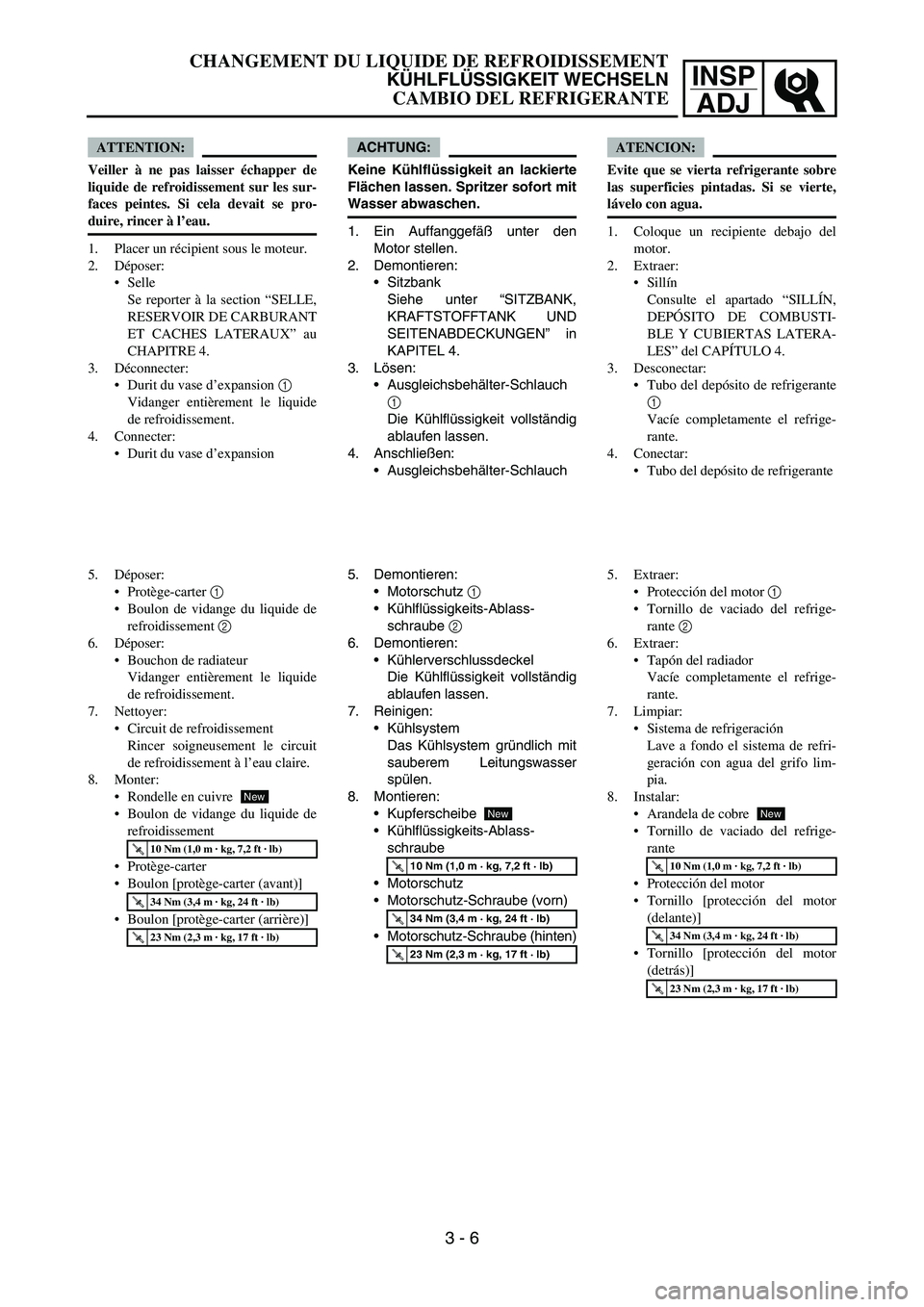

CHANGEMENT DU LIQUIDE DE
REFROIDISSEMENT
AVERTISSEMENT
Ne jamais enlever le bouchon de
radiateur quand le moteur est chaud.MOTEUR/CONTROLE DU NIVEAU DU LIQUIDE DE REFROIDISSEMENT/
CHANGEMENT DU LIQUIDE DE REFROIDISSEMENT

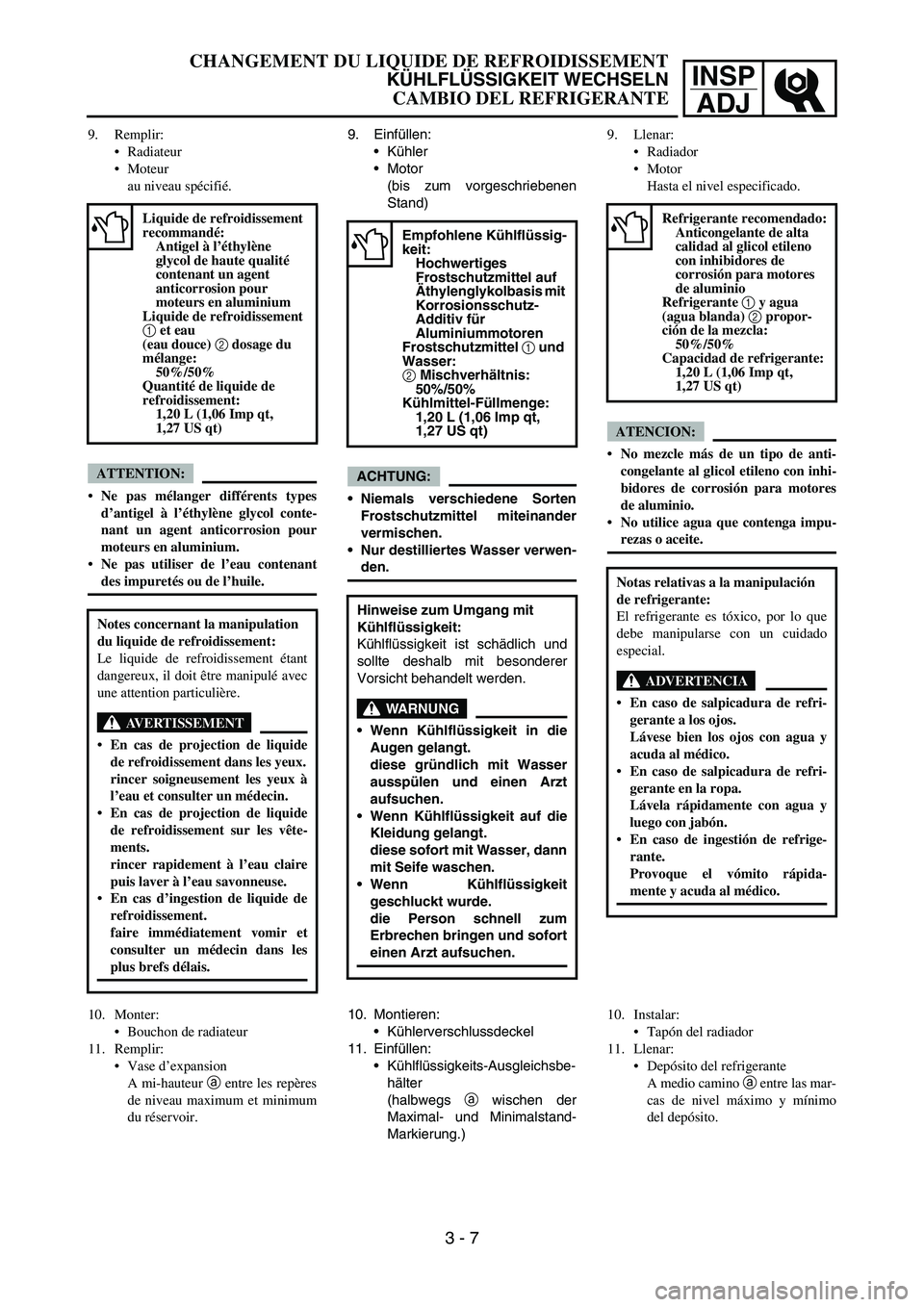

MOTOR/KÜHLFLÜSSIGKEITSSTAND KONTROLLIEREN/
KÜHLFLÜSSIGKEIT WECHSELN
MOTOR/COMPROBACIÓN DEL NIVEL DE REFRIGERANTE/
CAMBIO DEL REFRIGERANTE
3 - 5
MOTOR
KÜHLFLÜSSIGKEITSSTAND
KONTROLLIEREN
WARNUNG
Der Kühlerverschlussdeckel 1, die
Ablassschraube und die Schläu-
che dürfen niemals bei heißem
Motor abgenommen werden. Aus-
tretender Dampf und heiße Kühl-
flüssigkeit können ernsthafte Ver-
brühungen verursachen.
Den Kühlerverschlussdeckel erst
nach Abkühlen des Motors öffnen.
Dazu einen dicken Lappen über den
Kühlerverschlussdeckel legen und
dann den Deckel langsam im Gegen-
uhrzeigersinn bis zum Anschlag dre-
hen. Dadurch kann der restliche
Druck entweichen. Erst wenn kein
Zischen mehr zu vernehmen ist, den
Verschlussdeckel eindrücken und
im Gegenuhrzeigersinn abschrau-
ben.
ACHTUNG:
Hartes Wasser oder Salzwasser
sind für den Motor schädlich. Spe-
zielle Kühlflüssigkeit verwenden.
1. Das Motorrad auf einem ebenen
Untergrund abstellen und in
gerader Stellung halten.
2. Kontrollieren:
Kühlflüssigkeitsstand
Der Kühlflüssigkeitsstand sollte
sich zwischen den Maximal-
und Minimalstand-Markierun-
gen
a und
b befinden.
Kühlflüssigkeitsstand unter-
halb der Markierung “LOW”
→
Weiches Wasser (Leitungs-
wasser) bis zum vorgeschrie-
benen Stand auffüllen.
3. Den Motor anlassen und einige
Minuten lang betreiben.
4. Den Motor abstellen und den
Kühlflüssigkeitsstand erneut
kontrollieren.
HINWEIS:
Vor der Kontrolle des Kühlflüssig-
keitsstandes einige Minuten warten,
bis sich die Flüssigkeit gesetzt hat.
KÜHLFLÜSSIGKEIT WECHSELN
WARNUNG
Der Kühlerverschlussdeckel darf
niemals bei heißem Motor abge-
nommen werden.
MOTOR
COMPROBACIÓN DEL NIVEL DE
REFRIGERANTE
ADVERTENCIA
No quite el tapón del radiador 1
, el
tornillo de vaciado y los tubos cuando
el motor y el radiador estén calientes.
Puede salir un chorro a presión de
líquido y vapor calientes y provocar
graves lesiones.
Cuando el motor se haya enfriado,
coloque una toalla gruesa sobre el
tapón del radiador y gírelo lentamente
en el sentido contrario al de las agujas
del reloj hasta el tope. Con esta opera-
ción se libera la presión residual.
Cuando deje de oírse el silbido, pre-
sione el tapón hacia abajo mientras lo
gira en el sentido contrario al de las
agujas del reloj y luego extráigalo.
ATENCION:
El agua dura o el agua salada resultan
perjudiciales para los componentes del
motor. Puede utilizar agua destilada si
no dispone de agua blanda.
1. Sitúe la máquina sobre una superfi-
cie horizontal y manténgala en posi-
ción vertical.
2. Comprobar:
Nivel de refrigerante
El nivel de refrigerante debe
encontrarse entre la marca de
nivel máximo a y la marca de
nivel mínimo b.
Nivel de refrigerante por debajo
de la línea “LOW” → Añadir
agua blanda (agua del grifo) hasta
alcanzar el nivel correcto.
3. Arranque el motor y déjelo calentar
unos minutos.
4. Pare el motor y vuelva a comprobar
el nivel de refrigerante.
NOTA:
Antes de comprobar el nivel de refrige-
rante, espere unos minutos para que se
asiente.
CAMBIO DEL REFRIGERANTE
ADVERTENCIA
No quite el tapón del radiador cuando
el motor esté caliente.

3 - 6
INSP
ADJ
COOLANT REPLACEMENT
CAUTION:
Take care so that coolant does not splash
on painted surfaces. If it splashes, wash it
away with water.
1. Place a container under the engine.
2. Remove:
Seat
Refer to “SEAT, FUEL TANK AND SIDE
COVERS” section in the CHAPTER 4.
3. Disconnect:
Coolant reservoir hose 1
Drain the coolant completely.
4. Connect:
Coolant reservoir hose
LOWFULLCOOLANT1
5. Remove:
Engine guard 1
Coolant drain bolt 2
6. Remove:
Radiator cap
Drain the coolant completely.
7. Clean:
Cooling system
Thoroughly flush the cooling system with
clean tap water.
8. Install:
Copper washer
Coolant drain bolt
Engine guard
Bolt [engine guard (front)]
Bolt [engine guard (rear)]
New
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
T R..34 Nm (3.4 m · kg, 24 ft · lb)
T R..23 Nm (2.3 m · kg, 17 ft · lb)

INSP
ADJ
ATTENTION:
Veiller à ne pas laisser échapper de
liquide de refroidissement sur les sur-
faces peintes. Si cela devait se pro-
duire, rincer à l’eau.
1. Placer un récipient sous le moteur.
2. Déposer:
Selle
Se reporter à la section “SELLE,
RESERVOIR DE CARBURANT
ET CACHES LATERAUX” au
CHAPITRE 4.
3. Déconnecter:
Durit du vase d’expansion 1
Vidanger entièrement le liquide
de refroidissement.
4. Connecter:
Durit du vase d’expansion
5. Déposer:
Protège-carter 1
Boulon de vidange du liquide de
refroidissement 2
6. Déposer:
Bouchon de radiateur
Vidanger entièrement le liquide
de refroidissement.
7. Nettoyer:
Circuit de refroidissement
Rincer soigneusement le circuit
de refroidissement à l’eau claire.
8. Monter:
Rondelle en cuivre
Boulon de vidange du liquide de
refroidissement
Protège-carter
Boulon [protège-carter (avant)]
Boulon [protège-carter (arrière)]
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..34 Nm (3,4 m · kg, 24 ft · lb)
T R..23 Nm (2,3 m · kg, 17 ft · lb)
New
CHANGEMENT DU LIQUIDE DE REFROIDISSEMENT
KÜHLFLÜSSIGKEIT WECHSELN
CAMBIO DEL REFRIGERANTE
3 - 6
ACHTUNG:
Keine Kühlflüssigkeit an lackierte
Flächen lassen. Spritzer sofort mit
Wasser abwaschen.
1. Ein Auffanggefäß unter den
Motor stellen.
2. Demontieren:
Sitzbank
Siehe unter “SITZBANK,
KRAFTSTOFFTANK UND
SEITENABDECKUNGEN” in
KAPITEL 4.
3. Lösen:
Ausgleichsbehälter-Schlauch
1
Die Kühlflüssigkeit vollständig
ablaufen lassen.
4. Anschließen:
Ausgleichsbehälter-Schlauch
5. Demontieren:
Motorschutz
1
Kühlflüssigkeits-Ablass-
schraube
2
6. Demontieren:
Kühlerverschlussdeckel
Die Kühlflüssigkeit vollständig
ablaufen lassen.
7. Reinigen:
Kühlsystem
Das Kühlsystem gründlich mit
sauberem Leitungswasser
spülen.
8. Montieren:
Kupferscheibe
Kühlflüssigkeits-Ablass-
schraube
Motorschutz
Motorschutz-Schraube (vorn)
Motorschutz-Schraube (hinten)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..34 Nm (3,4 m · kg, 24 ft · lb)
T R..23 Nm (2,3 m · kg, 17 ft · lb)
New
ATENCION:
Evite que se vierta refrigerante sobre
las superficies pintadas. Si se vierte,
lávelo con agua.
1. Coloque un recipiente debajo del
motor.
2. Extraer:
Sillín
Consulte el apartado “SILLÍN,
DEPÓSITO DE COMBUSTI-
BLE Y CUBIERTAS LATERA-
LES” del CAPÍTULO 4.
3. Desconectar:
Tubo del depósito de refrigerante
1
Vacíe completamente el refrige-
rante.
4. Conectar:
Tubo del depósito de refrigerante
5. Extraer:
Protección del motor 1
Tornillo de vaciado del refrige-
rante 2
6. Extraer:
Tapón del radiador
Vacíe completamente el refrige-
rante.
7. Limpiar:
Sistema de refrigeración
Lave a fondo el sistema de refri-
geración con agua del grifo lim-
pia.
8. Instalar:
Arandela de cobre
Tornillo de vaciado del refrige-
rante
Protección del motor
Tornillo [protección del motor
(delante)]
Tornillo [protección del motor
(detrás)]
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..34 Nm (3,4 m · kg, 24 ft · lb)
T R..23 Nm (2,3 m · kg, 17 ft · lb)
New

3 - 7
INSP
ADJ
COOLANT REPLACEMENT
9. Fill:
Radiator
Engine
To specified level.
CAUTION:
Do not mix more than one type of ethyl-
ene glycol antifreeze containing corro-
sion inhibitors for aluminum engine.
Do not use water containing impurities or
oil.
Recommended coolant:
High quality ethylene glycol
anti-freeze containing
anti-corrosion for
aluminum engine
Coolant
1 and water
(soft water)
2 mixing ratio:
50%/50%
Coolant capacity:
1.20 L (1.06 Imp qt, 1.27 US qt)
Handling notes of coolant:
The coolant is harmful so it should be han-
dled with special care.
WARNING
When coolant splashes to your eye.
Thoroughly wash your eye with water
and see your doctor.
When coolant splashes to your clothes.
Quickly wash it away with water and
then with soap.
When coolant is swallowed.
Quickly make him vomit and take him
to a doctor.
10. Install:
Radiator cap
11. Fill:
Coolant reservoir tank
Midway a between maximum and mini-
mum marks on the tank.
LOWFULLCOOLANTa

INSP
ADJ
9. Remplir:
Radiateur
Moteur
au niveau spécifié.
ATTENTION:
Ne pas mélanger différents types
d’antigel à l’éthylène glycol conte-
nant un agent anticorrosion pour
moteurs en aluminium.
Ne pas utiliser de l’eau contenant
des impuretés ou de l’huile.
Liquide de refroidissement
recommandé:
Antigel à l’éthylène
glycol de haute qualité
contenant un agent
anticorrosion pour
moteurs en aluminium
Liquide de refroidissement
1 et eau
(eau douce) 2 dosage du
mélange:
50%/50%
Quantité de liquide de
refroidissement:
1,20 L (1,06 Imp qt,
1,27 US qt)
Notes concernant la manipulation
du liquide de refroidissement:
Le liquide de refroidissement étant
dangereux, il doit être manipulé avec
une attention particulière.
AVERTISSEMENT
En cas de projection de liquide
de refroidissement dans les yeux.
rincer soigneusement les yeux à
l’eau et consulter un médecin.
En cas de projection de liquide
de refroidissement sur les vête-
ments.
rincer rapidement à l’eau claire
puis laver à l’eau savonneuse.
En cas d’ingestion de liquide de
refroidissement.
faire immédiatement vomir et
consulter un médecin dans les
plus brefs délais.
10. Monter:
Bouchon de radiateur
11. Remplir:
Vase d’expansion
A mi-hauteur a entre les repères
de niveau maximum et minimum
du réservoir.
CHANGEMENT DU LIQUIDE DE REFROIDISSEMENT
KÜHLFLÜSSIGKEIT WECHSELN
CAMBIO DEL REFRIGERANTE
3 - 7
9. Einfüllen:
Kühler
Motor
(bis zum vorgeschriebenen
Stand)
ACHTUNG:
Niemals verschiedene Sorten
Frostschutzmittel miteinander
vermischen.
Nur destilliertes Wasser verwen-
den.
Empfohlene Kühlflüssig-
keit:
Hochwertiges
Frostschutzmittel auf
Äthylenglykolbasis mit
Korrosionsschutz-
Additiv für
Aluminiummotoren
Frostschutzmittel 1 und
Wasser:
2 Mischverhältnis:
50%/50%
Kühlmittel-Füllmenge:
1,20 L (1,06 Imp qt,
1,27 US qt)
Hinweise zum Umgang mit
Kühlflüssigkeit:
Kühlflüssigkeit ist schädlich und
sollte deshalb mit besonderer
Vorsicht behandelt werden.
WARNUNG
Wenn Kühlflüssigkeit in die
Augen gelangt.
diese gründlich mit Wasser
ausspülen und einen Arzt
aufsuchen.
Wenn Kühlflüssigkeit auf die
Kleidung gelangt.
diese sofort mit Wasser, dann
mit Seife waschen.
Wenn Kühlflüssigkeit
geschluckt wurde.
die Person schnell zum
Erbrechen bringen und sofort
einen Arzt aufsuchen.
10. Montieren:
Kühlerverschlussdeckel
11. Einfüllen:
Kühlflüssigkeits-Ausgleichsbe-
hälter
(halbwegs
a wischen der
Maximal- und Minimalstand-
Markierung.)9. Llenar:
Radiador
Motor
Hasta el nivel especificado.
ATENCION:
No mezcle más de un tipo de anti-
congelante al glicol etileno con inhi-
bidores de corrosión para motores
de aluminio.
No utilice agua que contenga impu-
rezas o aceite.
Refrigerante recomendado:
Anticongelante de alta
calidad al glicol etileno
con inhibidores de
corrosión para motores
de aluminio
Refrigerante 1 y agua
(agua blanda) 2 propor-
ción de la mezcla:
50%/50%
Capacidad de refrigerante:
1,20 L (1,06 Imp qt,
1,27 US qt)
Notas relativas a la manipulación
de refrigerante:
El refrigerante es tóxico, por lo que
debe manipularse con un cuidado
especial.
ADVERTENCIA
En caso de salpicadura de refri-
gerante a los ojos.
Lávese bien los ojos con agua y
acuda al médico.
En caso de salpicadura de refri-
gerante en la ropa.
Lávela rápidamente con agua y
luego con jabón.
En caso de ingestión de refrige-
rante.
Provoque el vómito rápida-
mente y acuda al médico.
10. Instalar:
Tapón del radiador
11. Llenar:
Depósito del refrigerante
A medio camino a entre las mar-
cas de nivel máximo y mínimo
del depósito.

3 - 8
INSP
ADJRADIATOR CAP INSPECTION/
RADIATOR CAP OPENING PRESSURE INSPECTION
12. Install:
Coolant reservoir cap
13. Start the engine and let it warm up for sev-
eral minutes.
14. Turn off the engine and inspect the coolant
level.
Refer to “COOLANT LEVEL INSPECTION”
section.
NOTE:
Before checking the coolant level wait a few
minutes until the coolant settles.
EC355000
RADIATOR CAP INSPECTION
1. Inspect:
Seal (radiator cap) 1
Valve and valve seat 2
Crack/damage → Replace.
Exist fur deposits 3 → Clean or replace.
EC356001
RADIATOR CAP OPENING PRESSURE
INSPECTION
1. Attach:
Radiator cap tester 1 and adapter 2
NOTE:
Apply water on the radiator cap seal.
3Radiator cap
2. Apply the specified pressure.
Radiator cap tester:
YU-24460-01/90890-01325
Adapter:
YU-33984/90890-01352
Radiator cap opening pressure:
110 kPa (1.1 kg/cm2, 15.6 psi)
