YAMAHA WR 450F 2006 Owners Manual
Manufacturer: YAMAHA, Model Year: 2006, Model line: WR 450F, Model: YAMAHA WR 450F 2006Pages: 786, PDF Size: 22.49 MB
Page 231 of 786

INSP
ADJ
10. Monter:
Bouchon de remplissage d’huile
11. Contrôler:
Moteur (fuites d’huile)
Niveau d’huile
Se reporter à “CONTROLE DU
NIVEAU D’HUILE MOTEUR”.
12. Contrôler:
Pression d’huile
REGLAGE DU REGIME DE
RALENTI
1. Mettre le moteur en marche et bien
le laisser chauffer.
2. Régler:
Ralenti Etapes du contrôle:
Desserrer légèrement le boulon de
rampe de graissage 1.
Lancer le moteur et le laisser tour-
ner au ralenti jusqu’à ce que l’huile
commence à suinter par le boulon
de rampe de graissage. Si l’huile ne
s’écoule toujours pas après une
minute, couper immédiatement le
moteur afin qu’il ne se grippe pas.
Vérifier que les passages d’huile,
le filtre à huile et la pompe à huile
ne sont pas endommagés ou ne
présentent pas de fuites.
Après avoir résolu le(s) pro-
blème(s), démarrer le moteur et
contrôler à nouveau la pression
d’huile.
Serrer le boulon de rampe de grais-
sage au couple spécifié.
T R..
Boulon de rampe de grais-
sage:
10 Nm
(1,0 m kg, 7,2 ft lb)
Etapes du réglage:
Tourner la vis de butée de papillon
des gaz 1 jusqu’à obtention de la
vitesse de ralenti spécifiée.
N.B.:
A l’aide d’un compte-tours moteur
numérique pour réglage du ralenti,
déterminer le régime de ralenti en
approchant le capteur c du compte-
tours de la bobine d’allumage 2.
Pour augmenter le ralenti →
Visser la vis de butée de papillon
des gaz 1 a.
Pour diminuer le ralenti →
Dévisser la vis de butée de
papillon des gaz 1 b.
Régime de ralenti:
1.700 à 1.900 tr/min
REGLAGE DU REGIME DE RALENTI
LEERLAUFDREHZAHL EINSTELLEN
AJUSTE DEL RALENTÍ DEL MOTOR
3 - 18
10. Montieren:
Öleinfüllverschluss
11. Kontrollieren:
Motor (auf Ölaustritt)
Ölstand
Siehe unter “MOTORÖL-
STAND KONTROLLIEREN”.
12. Kontrollieren:
Öldruck
LEERLAUFDREHZAHL
EINSTELLEN
1. Den Motor anlassen und gründ-
lich warmlaufen lassen.
2. Einstellen:
Leerlaufdrehzahl Arbeitsvorgang:
Die Öldruck-Kontrollschraube
1 geringfügig lokkern.
Den Motor starten und im Leer-
lauf betreiben, bis Öl an der
Öldruck-Kontrollschraube aus-
tritt. Tritt nach einer Minute kein
Öl aus, den Motor sofort abstel-
len, um Schäden zu vermeiden.
Ölkanäle, Ölfilter und Ölpumpe
auf Beschädigung oder Undich-
tigkeit prüfen.
Nach der Fehlerbeseitigung
den Motor starten und den
Öldruck erneut kontrollieren.
Die Öldruck-Kontrollschraube
vorschriftsmäßig festziehen.
T R..
Öldruck-Kontroll-
schraube:
10 Nm
(1,0 m kg, 7,2 ft lb)
Arbeitsvorgang:
Die Leerlaufeinstellschraube
1
verdrehen, bis die vorgeschrie-
bene Leerlaufdrehzahl erreicht
ist.
HINWEIS:
Mit dem digitalen Drehzahlmesser
die Drehzahl ermitteln, indem der
Sensor
c des Drehzahlmessers
in der Nähe die Zündspule
2.
gebracht wird.
Leerlaufdrehzahl höher →
Leerlaufeinstellschraube 1
nach a drehen.
Leerlaufdrehzahl niedriger →
Leerlaufeinstellschraube 1
nach b drehen.
Leerlaufdrehzahl:
1.700–1.900 U/min
10. Instalar:
Tapón de llenado de aceite
11. Comprobar:
Motor (fugas de aceite)
Nivel de aceite
Consulte el apartado “COMPRO-
BACIÓN DEL NIVEL DE
ACEITE DEL MOTOR”.
12. Comprobar:
Presión de aceite
AJUSTE DEL RALENTÍ DEL
MOTOR
1. Arranque el motor y caliéntelo bien.
2. Ajustar:
Ralentí Procedimiento de comprobación:
Afloje ligeramente el tornillo del
conducto de aceite 1.
Arranque el motor y manténgalo al
ralentí hasta que empiece a salir
aceite por el tornillo del conducto.
Si no sale aceite después de un
minuto, pare el motor para que no
se agarrote.
Compruebe si los conductos, el fil-
tro o la bomba están dañados o
pierden aceite.
Después de resolver el problema,
arranque el motor y compruebe de
nuevo la presión de aceite.
Apriete el tornillo del conducto de
aceite con el par especificado.
T R..
Tornillo del conducto de
aceite:
10 Nm
(1,0 m kg, 7,2 ft lb)
Procedimiento de ajuste:
Gire el tornillo de tope del acelera-
dor 1 hasta obtener el ralentí
especificado.
NOTA:
Utilizando un tacómetro digital para
ajustar el ralentí, detecte el régimen
del motor aproximando el elemento
sensor c del tacómetro a la bobina
de encendido 2.
Para incrementar el ralentí →
Gire el tornillo de tope del
acelerador 1 hacia adentro a.
Para disminuir el ralentí →
Gire el tornillo de tope del
acelerador 1 hacia afuera b.
Ralentí del motor:
1.700 ~ 1.900 r/min
Page 232 of 786

3 - 19
INSP
ADJ
VALVE CLEARANCE ADJUSTMENT
VALVE CLEARANCE ADJUSTMENT
NOTE:
The valve clearance should be adjusted
when the engine is cool to the touch.
The piston must be at Top Dead Center
(T.D.C.) on compression stroke to check or
adjust the valve clearance.
1. Remove:
Seat
Fuel tank
Refer to “SEAT, FUEL TANK AND SIDE
COVERS” section in the CHAPTER 4.
2. Remove:
Carburetor
Refer to “CARBURETOR” section in the
CHAPTER 4.
Spark plug
Engine stay (upper)
Cylinder head cover
Refer to “CAMSHAFTS” section in the
CHAPTER 4.
3. Remove:
Timing plug 1
Straight plug 2
O-ring
1
2
4. Check:
Valve clearance
Out of specification → Adjust.
Valve clearance (cold):
Intake valve:
0.10 ~ 0.15 mm
(0.0039 ~ 0.0059 in)
Exhaust valve:
0.20 ~ 0.25 mm
(0.0079 ~ 0.0098 in)
Checking steps:
Turn the crankshaft counterclockwise with
a wrench.
Align the T.D.C. mark a on the rotor with
the align mark b on the crankcase cover
when piston is at T.D.C. on compression
stroke.
b
a
Page 233 of 786

INSP
ADJ
REGLAGE DU JEU AUX
SOUPAPES
N.B.:
Le jeu aux soupapes doit être réglé
quand le moteur est froid au toucher.
Le piston doit être au point mort haut
(PMH) de la course de compression
pour permettre le contrôle ou le
réglage du jeu aux soupapes.
1. Déposer:
Selle
Réservoir de carburant
Se reporter à la section “SELLE,
RESERVOIR DE CARBURANT
ET CACHES LATERAUX” au
CHAPITRE 4.
2. Déposer:
Carburateur
Se reporter à la section “CARBU-
RATEUR” au CHAPITRE 4.
Bougie
Entretoise du moteur (supérieure)
Couvre-culasse
Se reporter à la section
“ARBRES A CAMES” au CHA-
PITRE 4.
3. Déposer:
Bouchon de calage 1
Clavette droite 2
Joint torique
4. Contrôler:
Jeu aux soupapes
Hors spécifications → Régler.
Jeu aux soupapes (à froid):
Soupape d’admission:
0,10 à 0,15 mm
(0,0039 à 0,0059 in)
Soupape d’échappement:
0,20 à 0,25 mm
(0,0079 à 0,0098 in)
Etapes du contrôle:
Tourner le vilebrequin dans le sens
inverse des aiguilles d’une montre
à l’aide d’une clé.
Aligner le repère du PMH a du
rotor sur le repère d’alignement b
du couvercle de carter moteur lors-
que le piston est au PMH de la
course de compression.
REGLAGE DU JEU AUX SOUPAPES
VENTILSPIEL EINSTELLEN
AJUSTE DE LA HOLGURA DE VÁLVULAS
3 - 19
VENTILSPIEL EINSTELLEN
HINWEIS:
Das Ventilspiel sollte bei abgekühl-
tem Motor eingestellt werden.
Bei der Messung oder Einstellung
des Ventilspiels muss der Kolben
im oberen Totpunkt (OT) des Ver-
dichtungstaktes stehen.
1. Demontieren:
Sitzbank
Kraftstofftank
Siehe unter “SITZBANK,
KRAFTSTOFFTANK UND
SEITENABDECKUNGEN” in
KAPITEL 4.
2. Demontieren:
Vergaser
Siehe unter “VERGASER” in
KAPITEL 4.
Zündkerze
Motorhalterung (oben)
Zylinderkopfdeckel
Siehe unter “NOCKENWEL-
LEN” in KAPITEL 4.
3. Demontieren:
Rotor-Abdeckschraube
1
Kurbelwellen-Abdeck-
schraube
2
O-Ring
4. Kontrollieren:
Ventilspiel
Nicht nach Vorgabe
→ Einstel-
len.
Ventilspiel (kalt):
Einlassventil:
0,10–0,15 mm
(0,0039–0,0059 in)
Auslassventil:
0,20–0,25 mm
(0,0079–0,0098 in)
Arbeitsvorgang:
Die Kurbelwelle mit einem
Schraubenschlüssel im Gegen-
uhrzeigersinn drehen.
Wenn sich der Kolben des
Zylinders im oberen Totpunkt
des Verdichtungstaktes befin-
det, die OT-Markierung
a am
Rotor auf die entsprechende
Gegenmarkierung
b am Kur-
belgehäusedeckel ausrichten.
AJUSTE DE LA HOLGURA DE
VÁLVULAS
NOTA:
La holgura de las válvulas se debe
ajustar cuando el motor esté frío al
tacto.
Para comprobar o ajustar la holgura de
las válvulas el pistón se debe encon-
trar en el punto muerto superior
(P.M.S.) de la carrera de compresión.
1. Extraer:
Sillín
Depósito de combustible
Consulte el apartado “SILLÍN,
DEPÓSITO DE COMBUSTI-
BLE Y CUBIERTAS LATERA-
LES” del CAPÍTULO 4.
2. Extraer:
Carburador
Consulte el apartado “CARBU-
RADOR” del CAPÍTULO 4.
Bujía
Apoyo del motor (superior)
Tapa de culata
Consulte el apartado “EJES DE
LEVAS” del CAPÍTULO 4.
3. Extraer:
Tapa de la distribución 1
Tapón recto 2
Junta tórica
4. Comprobar:
Holgura de las válvulas
Fuera del valor especificado →
Ajustar.
Holgura de las válvulas (en
frío):
Válvula de admisión:
0,10 ~ 0,15 mm
(0,0039 ~ 0,0059 in)
Válvula de escape:
0,20 ~ 0,25 mm
(0,0079 ~ 0,0098 in)
Procedimiento de comprobación:
Gire el cigüeñal en el sentido con-
trario al de las agujas del reloj con
una llave.
Alinee la marca de P.M.S. a del
rotor con la marca b de la tapa del
cárter cuando el pistón se encuen-
tre en el P.M.S. de la carrera de
compresión.
Page 234 of 786

3 - 20
INSP
ADJ
VALVE CLEARANCE ADJUSTMENT
NOTE:
In order to be sure that the piston is at Top
Dead Center, the punch mark c on the
exhaust camshaft and the punch mark d on
the intake camshaft must align with the cyl-
inder head surface, as shown in the illustra-
tion.
Measure the valve clearance e using a
feeler gauge 1.
NOTE:
Record the measured reading if the clear-
ance is incorrect.
5. Adjust:
Valve clearance
Adjustment steps:
Loosen the timing chain tensioner cap
bolt.
Remove the timing chain tensioner and
camshaft caps.
NOTE:
Remove the camshaft cap bolts in a criss-
cross pattern from the outside working
inwards.
Remove the camshaft (exhaust 1 and
intake 2).
NOTE:
Attach a wire 3 to the timing chain to pre-
vent it from falling into the crankcase.
1
2
3
Page 235 of 786

INSP
ADJ

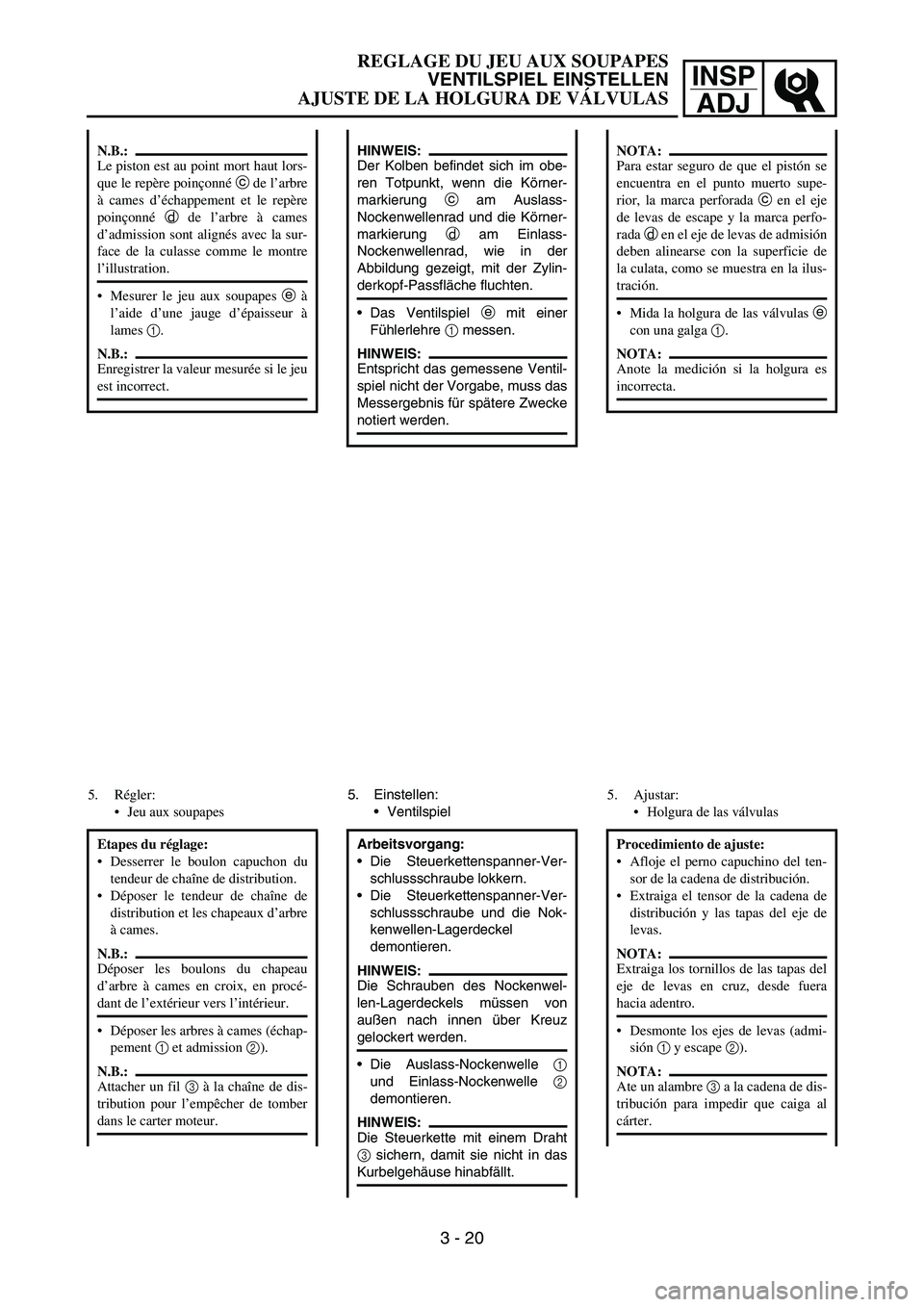

N.B.:
Le piston est au point mort haut lors-
que le repère poinçonné c de l’arbre
à cames d’échappement et le repère
poinçonné d de l’arbre à cames
d’admission sont alignés avec la sur-
face de la culasse comme le montre
l’illustration.
Mesurer le jeu aux soupapes e à
l’aide d’une jauge d’épaisseur à
lames 1.
N.B.:
Enregistrer la valeur mesurée si le jeu
est incorrect.
5. Régler:
Jeu aux soupapes
Etapes du réglage:
Desserrer le boulon capuchon du
tendeur de chaîne de distribution.
Déposer le tendeur de chaîne de
distribution et les chapeaux d’arbre
à cames.
N.B.:
Déposer les boulons du chapeau
d’arbre à cames en croix, en procé-
dant de l’extérieur vers l’intérieur.
Déposer les arbres à cames (échap-
pement 1 et admission 2).
N.B.:
Attacher un fil 3 à la chaîne de dis-
tribution pour l’empêcher de tomber
dans le carter moteur.
REGLAGE DU JEU AUX SOUPAPES
VENTILSPIEL EINSTELLEN
AJUSTE DE LA HOLGURA DE VÁLVULAS
3 - 20
HINWEIS:
Der Kolben befindet sich im obe-
ren Totpunkt, wenn die Körner-
markierung
c am Auslass-
Nockenwellenrad und die Körner-
markierung
d am Einlass-
Nockenwellenrad, wie in der
Abbildung gezeigt, mit der Zylin-
derkopf-Passfläche fluchten.
Das Ventilspiel
e mit einer
Fühlerlehre
1 messen.
HINWEIS:
Entspricht das gemessene Ventil-
spiel nicht der Vorgabe, muss das
Messergebnis für spätere Zwecke
notiert werden.
5. Einstellen:
Ventilspiel
Arbeitsvorgang:
Die Steuerkettenspanner-Ver-
schlussschraube lokkern.
Die Steuerkettenspanner-Ver-
schlussschraube und die Nok-
kenwellen-Lagerdeckel
demontieren.
HINWEIS:
Die Schrauben des Nockenwel-
len-Lagerdeckels müssen von
außen nach innen über Kreuz
gelockert werden.
Die Auslass-Nockenwelle
1
und Einlass-Nockenwelle
2
demontieren.
HINWEIS:
Die Steuerkette mit einem Draht
3 sichern, damit sie nicht in das
Kurbelgehäuse hinabfällt.
NOTA:
Para estar seguro de que el pistón se
encuentra en el punto muerto supe-
rior, la marca perforada c en el eje
de levas de escape y la marca perfo-
rada d en el eje de levas de admisión
deben alinearse con la superficie de
la culata, como se muestra en la ilus-
tración.
Mida la holgura de las válvulas e
con una galga 1.
NOTA:
Anote la medición si la holgura es
incorrecta.
5. Ajustar:
Holgura de las válvulas
Procedimiento de ajuste:
Afloje el perno capuchino del ten-
sor de la cadena de distribución.
Extraiga el tensor de la cadena de
distribución y las tapas del eje de
levas.
NOTA:
Extraiga los tornillos de las tapas del
eje de levas en cruz, desde fuera
hacia adentro.
Desmonte los ejes de levas (admi-
sión 1 y escape 2).
NOTA:
Ate un alambre 3 a la cadena de dis-
tribución para impedir que caiga al
cárter.
Page 236 of 786

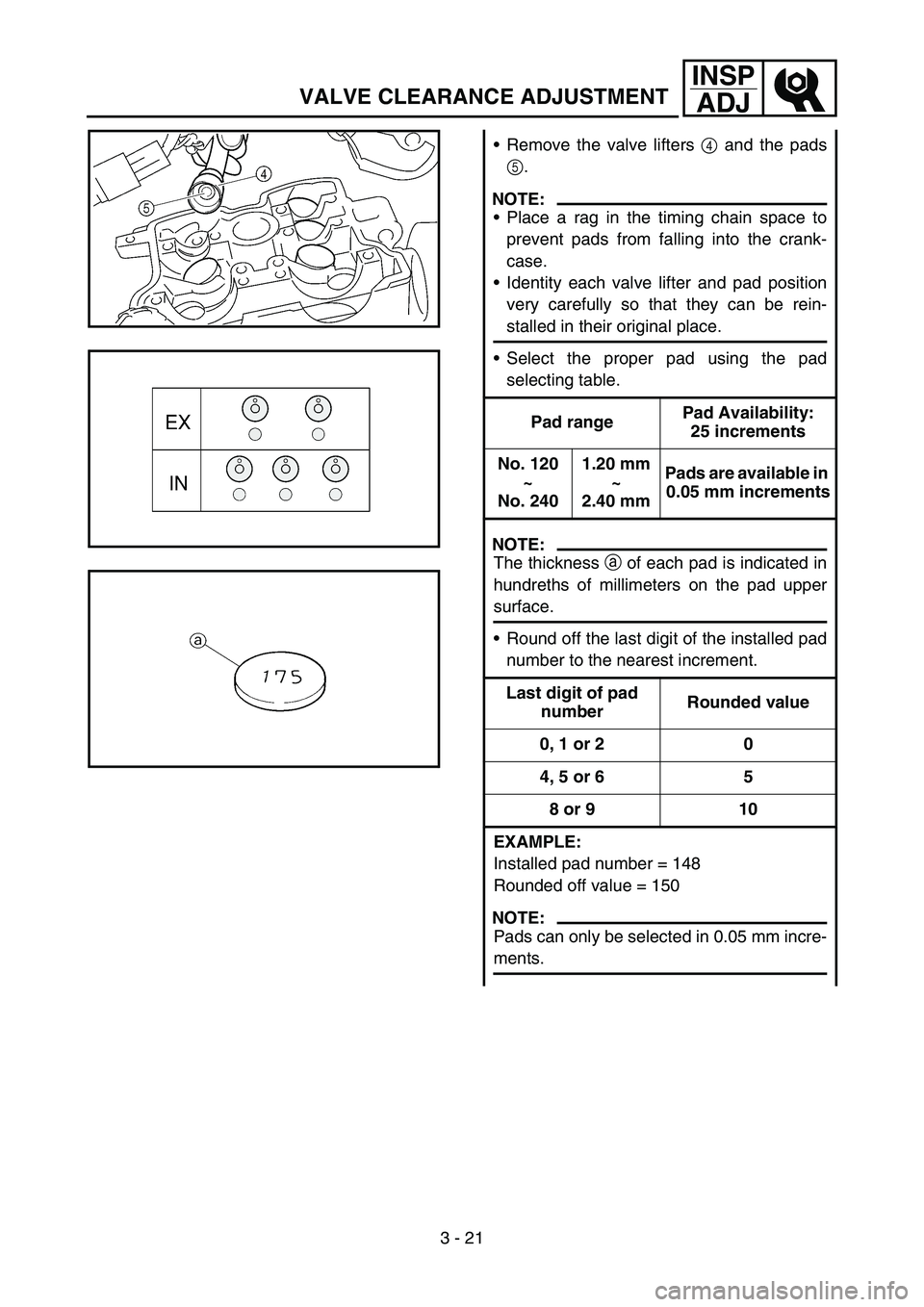

3 - 21
INSP
ADJ
VALVE CLEARANCE ADJUSTMENT
Remove the valve lifters 4 and the pads
5.
NOTE:
Place a rag in the timing chain space to
prevent pads from falling into the crank-
case.
Identity each valve lifter and pad position
very carefully so that they can be rein-
stalled in their original place.
Select the proper pad using the pad
selecting table.
Pad rangePad Availability:
25 increments
No. 120
~
No. 2401.20 mm
~
2.40 mmPads are available in
0.05 mm increments
NOTE:
The thickness a of each pad is indicated in
hundreths of millimeters on the pad upper
surface.
Round off the last digit of the installed pad
number to the nearest increment.
Last digit of pad
numberRounded value
0, 1 or 2 0
4, 5 or 6 5
8 or 9 10
EXAMPLE:
Installed pad number = 148
Rounded off value = 150
NOTE:
Pads can only be selected in 0.05 mm incre-
ments.
Page 237 of 786

INSP
ADJ
Déposer les poussoirs de soupapes
4 et les plaquettes 5.
N.B.:
Placer un chiffon à l’emplacement
de la chaîne de distribution pour
empêcher les plaquettes de tomber
dans le carter.
Identifier soigneusement chaque
poussoir de soupape et la position
de chaque plaquette de manière à
pouvoir les remonter à leur empla-
cement d’origine.
Sélectionner la plaquette adéquate
à l’aide du tableau de sélection des
plaquettes.
Plage des pla-
quettesDisponibilité
des plaquettes:
25 gradations
N°120
à
N°2401,20 mm
à
2,40 mmLes plaquettes
sont disponibles
par incréments
de 0,05 mm.
N.B.:
L’épaisseur a de chaque plaquette
est indiquée en centièmes de millimè-
tres sur la surface supérieure de la
plaquette.
Arrondir le dernier chiffre du
numéro de la rondelle montée à la
gradation la plus proche.
Dernier chiffre
du numéro de
plaquetteValeur
d’arrondi
0, 1 ou 2 0
4, 5 ou 6 5
8 ou 9 10
EXEMPLE:
Numéro de la plaquette montée = 148
Valeur arrondie = 150
N.B.:
Les plaquettes ne peuvent être sélec-
tionnées que par incréments de
0,05 mm.
REGLAGE DU JEU AUX SOUPAPES
VENTILSPIEL EINSTELLEN
AJUSTE DE LA HOLGURA DE VÁLVULAS
3 - 21
Die Tassenstößel
4 und Ventil-
plättchen
5 demontieren.
HINWEIS:
Das Kurbelgehäuse am besten
mit einem sauberen Tuch abde-
cken, damit keine Ventilplätt-
chen hineinfallen können.
Die entsprechende Einbaulage
sämtlicher Tassenstößel und
Ventilplättchen fest halten,
damit sie wieder in ihre
ursprüngliche Lage montiert
werden können.
Das passende Ventilplättchen
laut der entsprechenden
Tabelle auswählen.
Stärkenbe-
reichVerfügbare
Stärken:
25 Abstufun-
gen
Nr.120
–
Nr.2401,20 mm
–
2,40 mmin Abstufun-
gen von
0,05 mm
HINWEIS:
Die Stärke
a des Ventilplättchens
ist in Hundertsteln von Millimetern
auf dessen Oberseite angegeben.
Die letzte Ziffer auf dem Ventil-
plättchen wie folgt runden.
Letzte Ziffer
auf dem Ven-
tilplättchenGerundeter
Wert
0, 1 oder 2 0
4, 5 oder 6 5
8 oder 9 10
BEISPIEL:
Nummer des ausgebauten Ventil-
plättchens = 148
Gerundeter Wert = 150
HINWEIS:
Ventilplättchen sind nur in Abstu-
fungen von 0,05 mm erhältlich.
Extraiga los levantaválvulas 4 y
los taqués 5.
NOTA:
Coloque un trapo en el espacio de
la cadena de distribución para
impedir que los taqués caigan al
cárter.
Identifique la posición de cada
levantaválvula y taqué con mucho
cuidado de forma que posterior-
mente los pueda volver a montar
en su posición original.
Seleccione el taqué apropiado con
la tabla de selección de taqués.
Gama de taquésDisponibilidad
de taqués:
25 incrementos
Nº120
~
Nº2401,20 mm
~
2,40 mm Los taqués están
disponibles en
incrementos de
0,05 mm
NOTA:
El espesor a de cada taqué se indica
en centésimas de milímetro en la
superficie superior del propio taqué.
Redondee al incremento más
próximo la última cifra del número
del taqué instalado.
Última cifra del
número del
taquéValor redon-
deado
0, 1 o 2 0
4, 5 o 6 5
8 o 9 10
EJEMPLO:
Número del taqué instalado = 148
Valor redondeado = 150
NOTA:
Los taqués solo se pueden seleccio-
nar en incrementos de 0,05 mm.
Page 238 of 786

3 - 22
INSP
ADJ
6. Install:
All removed parts
NOTE:
Install all removed parts in reversed order of

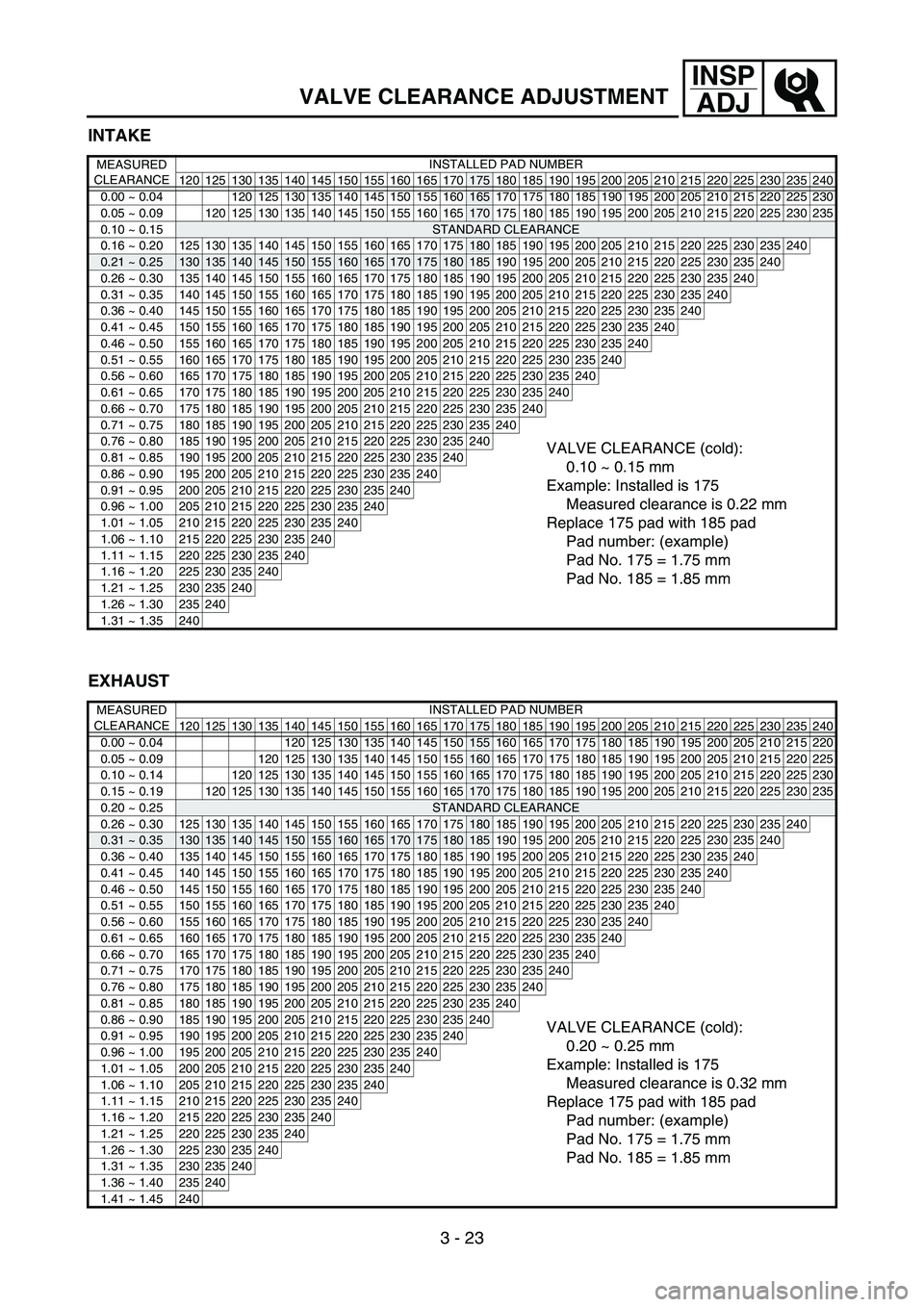

their removal.Locate the rounded-off value and the mea-
sured valve clearance in the chart “PAD
SELECTION TABLE”. The field where
these two coordinates intersect shows the
new pad number to use.
NOTE:
Use the new pad number only as a guide
when verifying the valve clearance adjust-
ment.
Install the new pads 6 and the valve lift-
ers 7.
NOTE:
Apply the engine oil on the valve lifters.
Apply the molybdenum disulfide oil on the
valve stem ends.
Valve lifter must turn smoothly when
rotated with a finger.
Be careful to reinstall valve lifters and
pads in their original place.
Install the camshafts (exhaust and intake),
the timing chain and the camshaft caps.
Refer to “CAMSHAFTS” section in the
CHAPTER 4.
T R..
Bolt (camshaft cap):
10 Nm (1.0 m kg, 7.2 ft lb)
Install the timing chain tensioner.
Refer to “CAMSHAFTS” section in the
CHAPTER 4.
NOTE:
Turn the crankshaft counterclockwise sev-
eral turns so that the installed parts settle
into the right position.
Recheck the valve clearance.
If the clearance is still incorrect, repeat all
the clearance adjustment steps until the
specified clearance is obtained.
VALVE CLEARANCE ADJUSTMENT
Page 239 of 786

INSP
ADJ
6. Monter:
Toutes les pièces déposées
N.B.:
Monter toutes les pièces déposées dans
l’ordre inverse de la dépose. Rechercher la valeur arrondie et le
jeu aux soupapes mesuré dans le
tableau “TABLEAU DE SELEC-
TION DES PLAQUETTES”. La
case où ces deux coordonnées se
coupent indique le nouveau
numéro de plaquette à utiliser.
N.B.:
N’utiliser ce nouveau numéro de pla-
quette qu’à titre de guide pour le con-
trôle du réglage du jeu aux soupapes.
Monter les nouvelles plaquettes 6
et les poussoirs de soupapes 7.
N.B.:
Appliquer de l’huile moteur sur les
poussoirs de soupapes.
Appliquer l’huile au bisulfure de
molybdène sur les embouts de
queues de soupapes.
Le poussoir de soupape doit tour-
ner librement sous la poussée du
doigt.
Veiller à remonter les poussoirs de
soupapes et les cales à leur empla-
cement d’origine.
Monter les arbres à cames (échap-
pement et admission), la chaîne de
distribution et les chapeaux
d’arbres à cames.
Se reporter à la section “ARBRES
A CAMES” au CHAPITRE 4.
T R..
Boulon (chapeau d’arbre à
cames):
10 Nm
(1,0 m kg, 7,2 ft lb)
Monter le tendeur de chaîne de dis-
tribution.
Se reporter à la section “ARBRES
A CAMES” au CHAPITRE 4.
N.B.:
Tourner le vilebrequin dans le sens
inverse des aiguilles d’une montre de
manière à ce que les pièces montées
se mettent correctement en place.
Contrôler à nouveau le jeu aux
soupapes.
Si le jeu est toujours incorrect,
répéter toutes les étapes de réglage
jusqu’à obtention du jeu correct.
REGLAGE DU JEU AUX SOUPAPES
VENTILSPIEL EINSTELLEN
AJUSTE DE LA HOLGURA DE VÁLVULAS
3 - 22
6. Montieren:
Alle ausgebauten Teile
HINWEIS:
Alle ausgebauten Teile in umgekehr-
ter Reihenfolge montieren.Die gerundete Ventilplättchen-
Nummer sowie das gemessene
Ventilspiel in der Tabelle für die
Auswahl der Ventilplättchen
ausfindig machen Aus dem
Schnittpunkt der beiden Koordi-
naten ergibt sich die neue Ventil-
plättchen-Nummer bzw. -Stärke.
HINWEIS:
Die neue Ventilplättchen-Stärke
dient zunächst nur als Bezugs-
größe, denn das Ventilspiel muss
erneut kontrolliert und gegebe-
nenfalls korrigiert werden.
Die neuen Ventilplättchen
6
und Tassenstößel
7 einsetzen.
HINWEIS:
Motoröl auf die Tassenstößel
auftragen.
Molybdändisulfidöl auf die Ven-
tilschaft-Enden auftragen.
Der Tassenstößel muss sich mit
dem Finger mühelos drehen
lassen.
Die Tassenstößel und Ventilplätt-
chen müssen in der ursprüngli-
chen Lage montiert werden.
Die Einlass- und Auslass-Nok-
kenwellen, Steuerkette und
Nockenwellen-Lagerdekkel
montieren.
Siehe unter “NOCKENWEL-
LEN” in KAPITEL 4.
T R..
Schraube (Nockenwel-
len-Lagerdeckel):
10 Nm
(1,0 m kg, 7,2 ft lb)
Den Steuerkettenspanner mon-
tieren.
Siehe unter “NOCKENWEL-
LEN” in KAPITEL 4.
HINWEIS:
Die Kurbelwelle muss mehrmals
im Gegenuhrzeigersinn gedreht
werden, damit sich die Bauteile
richtig anpassen.
Das Ventilspiel erneut kontrol-
lieren.
Entspricht die Messung nicht
dem Sollwert, muss die Einstel-
lung wiederholt werden, bis das
vorgeschriebene Ventilspiel
erreicht ist.
6. Instalar:
Todas las piezas desmontadas
NOTA:
Instale todas las piezas en el orden
inverso al de desmontaje.Busque en la “TABLA DE
SELECCIÓN DE TAQUÉS” el
valor redondeado y la holgura de
válvula medida. La celda en que
estas dos coordenadas se cruzan
indica el número de taqué nuevo
que se debe utilizar.
NOTA:
Utilice el número del nuevo taqué
únicamente a título orientativo
cuando verifique el ajuste de la hol-
gura de la válvula.
Instale los taqués nuevos 6 y los
levantaválvulas 7.
NOTA:
Aplique aceite de motor a los
levantaválvulas.
Aplique aceite de disulfuro de
molibdeno al extremo del vástago
de las válvulas.
Los levantaválvulas deben girar
con suavidad al impulsarlos con un
dedo.
Reinstale con cuidado los levanta-
válvulas y taqués en sus posiciones
originales.
Instale los ejes de levas (escape y
admisión), la cadena de distribu-
ción y las tapas de los ejes de levas.
Consulte el apartado “EJES DE
LEVAS” del CAPÍTULO 4.
T R..
Tornillo (tapa del eje de
levas):
10 Nm
(1,0 m kg, 7,2 ft lb)
Instale el tensor de cadena de dis-
tribución.
Consulte el apartado “EJES DE
LEVAS” del CAPÍTULO 4.
NOTA:
Gire varias vueltas el cigüeñal en el
sentido contrario al de las agujas del
reloj para que las piezas instaladas se
asienten en la posición correcta.
Vuelva a comprobar la holgura de
las válvulas.
Si la holgura sigue siendo inco-
rrecta, repita todo el procedimiento
de ajuste hasta obtener la holgura
especificada.
Page 240 of 786

3 - 23
INSP
ADJ
VALVE CLEARANCE ADJUSTMENT
INTAKE
MEASURED
CLEARANCEINSTALLED PAD NUMBER
120 125 130 135 140 145 150 155 160 165 170
175 180 185 190 195 200 205 210 215 220 225 230 235 240
0.00 ~ 0.04 120 125 130 135 140 145 150 155
160165 170 175 180 185 190 195 200 205 210 215 220 225 230
0.05 ~ 0.09
120 125 130 135 140 145 150 155 160 165170 175 180 185 190 195 200 205 210 215 220 225 230 235
0.10 ~ 0.15
STANDARD CLEARANCE
0.16 ~ 0.20125130135140145150155160165170175180 185 190 195 200 205 210 215 220 225 230 235240
0.21 ~ 0.25130135140145150155160165170175180185 190 195 200 205 210 215 220 225 230 235240
0.26 ~ 0.30 135 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0.31 ~ 0.35 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0.36 ~ 0.40 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0.41 ~ 0.45 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0.46 ~ 0.50 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0.51 ~ 0.55 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0.56 ~ 0.60 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0.61 ~ 0.65 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0.66 ~ 0.70 175 180 185 190 195 200 205 210 215 220 225 230 235240
0.71 ~ 0.75 180 185 190 195 200 205 210 215 220 225 230 235240
0.76 ~ 0.80 185 190 195 200 205 210 215 220 225 230 235240VALVE CLEARANCE (cold):
0.10 ~ 0.15 mm
Example: Installed is 175
Measured clearance is 0.22 mm
Replace 175 pad with 185 pad
Pad number: (example)
Pad No. 175 = 1.75 mm
Pad No. 185 = 1.85 mm0.81 ~ 0.85 190 195 200 205 210 215 220 225 230 235240
0.86 ~ 0.90 195 200 205 210 215 220 225 230 235240
0.91 ~ 0.95 200 205 210 215 220 225 230 235240
0.96 ~ 1.00 205 210 215 220 225 230 235240
1.01 ~ 1.05 210 215 220 225 230 235240
1.06 ~ 1.10 215 220 225 230 235240
1.11 ~ 1.15 220 225 230 235240
1.16 ~ 1.20 225 230 235240
1.21 ~ 1.25 230 235240
1.26 ~ 1.30 235240
1.31 ~ 1.35 240
EXHAUST
MEASURED
CLEARANCEINSTALLED PAD NUMBER
120 125 130 135 140 145 150 155 160 165 170
175 180 185 190 195 200 205 210 215 220 225 230 235 240
0.00 ~ 0.04 120 125 130 135 140 145
150155 160 165 170 175 180 185 190 195 200 205 210 215 220
0.05 ~ 0.09
120 125 130 135 140 145 150 155160 165 170 175 180 185 190 195 200 205 210 215 220 225
0.10 ~ 0.14
120 125 130 135 140 145 150 155 160165 170 175 180 185 190 195 200 205 210 215 220 225 230
0.15 ~ 0.19120125130135140145150155160165170 175 180 185 190 195 200 205 210 215 220 225230235
0.20 ~ 0.25
STANDARD CLEARANCE
0.26 ~ 0.30 125 130 135 140 145 150 155 160 165 170 175180 185 190 195 200 205 210 215 220 225230235240
0.31 ~ 0.35130135140145150155160165170175180185 190 195 200 205 210 215 220 225230235240
0.36 ~ 0.40 135 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0.41 ~ 0.45 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0.46 ~ 0.50 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0.51 ~ 0.55 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0.56 ~ 0.60 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0.61 ~ 0.65 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0.66 ~ 0.70 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0.71 ~ 0.75 170 175 180 185 190 195 200 205 210 215 220 225230235240
0.76 ~ 0.80 175 180 185 190 195 200 205 210 215 220 225230235240
0.81 ~ 0.85 180 185 190 195 200 205 210 215 220 225230235240
0.86 ~ 0.90 185 190 195 200 205 210 215 220 225230235240VALVE CLEARANCE (cold):
0.20 ~ 0.25 mm
Example: Installed is 175
Measured clearance is 0.32 mm
Replace 175 pad with 185 pad
Pad number: (example)
Pad No. 175 = 1.75 mm
Pad No. 185 = 1.85 mm0.91 ~ 0.95 190 195 200 205 210 215 220 225230235240
0.96 ~ 1.00 195 200 205 210 215 220 225230235240
1.01 ~ 1.05 200 205 210 215 220 225230235240
1.06 ~ 1.10 205 210 215 220 225230235240
1.11 ~ 1.15 210 215 220 225230235240
1.16 ~ 1.20 215 220 225230235240
1.21 ~ 1.25 220 225230235240
1.26 ~ 1.30 225230235240
1.31 ~ 1.35 230235240
1.36 ~ 1.40 235240
1.41 ~ 1.45 240
