CONTROLE DES PIGNONS
1. Contrôler:
Dents de pignon a
Usure excessive → Remplacer.
N.B.:
Remplacer ensemble l’entraînement, le
pignon de sortie de boîte et la chaîne de
transmission.
CONTROLE DE LA CHAINE DE
TRANSMISSION
1. Mesurer:
Longueur de la chaîne de trans-
mission (15 maillons) a
Hors spécifications → Rempla-
cer.
N.B.:
Pour mesurer la longueur de la chaîne
de transmission, appuyer sur la chaîne
pour en augmenter la tension.
Mesurer la longueur entre le galet de
chaîne de transmission 1 et F
comme illustré.
Effectuer cette mesure à deux ou trois
endroits différents.
Longueur de la chaîne de
transmission (15 maillons):
:
239,3 mm (9,42 in)
2. Déposer:
Chaîne de transmission 1
N.B.:
Déposer la chaîne de transmission à
l’aide d’un coupe-chaîne 2.
3. Nettoyer:
Chaîne de transmission
A l’aide d’une brosse, éliminer un
maximum de saleté.
Nettoyer ensuite la chaîne à l’aide
du produit de nettoyage pour
chaîne.
ATTENTION:
Cette moto est équipée d’une chaîne
de transmission dont les plaques laté-
rales sont séparées par de petits joints
toriques en caoutchouc 1. Le net-
toyage à la vapeur, le lavage sous
haute pression, certains solvants et le
pétrole peuvent endommager ces
joints toriques.CONTROLE DES PIGNONS/CONTROLE DE LA CHAINE DE TRANSMISSION
KETTENRÄDER KONTROLLIEREN/ANTRIEBSKETTE KONTROLLIEREN
COMPROBACIÓN DE LOS PIÑONES/COMPROBACIÓN DE LA CADENA DE TRANSMISIÓN
3 - 32
KETTENRÄDER
KONTROLLIEREN
1. Kontrollieren:
Kettenradzähne
a
Stark verschlissen
→ Erneu-
ern.
HINWEIS:
Antriebsritzel, Kettenrad und
Antriebskette satzweise erneuern.
ANTRIEBSKETTE
KONTROLLIEREN
1. Messen:
Länge
a der Kette über 15
Glieder
Nicht nach Vorgabe
→ Erneu-
ern.
HINWEIS:
Beim Messen der Kettenglieder die
Antriebskette mit den Fingern
straffen.
Die Messung, wie in der Abbildung
gezeigt, zwischen den Rollen
1
und
F vornehmen.
Die Kette an mehreren Stellen
messen.
Länge der Kette über 15
Glieder:
:
239,3 mm (9,42 in)
2. Demontieren:
Antriebskette
1
HINWEIS:
Die Antriebskette mit einem Ketten-
Trennwerkzeug
2 auftrennen.
3. Reinigen:
Antriebskette
Den Schmutz so gut wie mög-
lich abbürsten.
Die Kette anschließend mit
einem speziellem Kettenreini-
gungsmittel reinigen.
ACHTUNG:
Die Antriebskette ist mit O-Ringen
1 zwischen den Kettenlaschen
abgedichtet. Reinigung mit
Dampfstrahler, einem ungeeigne-
ten Lösungsmittel oder Kerosin
kann die O-Ringe beschädigen.COMPROBACIÓN DE LOS
PIÑONES
1. Comprobar:
Dientes de los piñones a
Desgaste excesivo → Cambiar.
NOTA:
Cambie el conjunto de piñón motor,
piñón de la rueda trasera y cadena de
transmisión.
COMPROBACIÓN DE LA CADENA
DE TRANSMISIÓN
1. Medir:
Longitud de la cadena de transmi-
sión (15 eslabones) a
Fuera del valor especificado →
Cambiar.
NOTA:
Cuando mida la longitud de la cadena
de transmisión, empújela hacia abajo
para incrementar la tensión.
Mida la longitud entre el rodillo 1 y
F como se muestra.
Efectúe esta medición en dos o tres
lugares diferentes.
Longitud de la cadena de
transmisión (15 eslabones):
:
239,3 mm (9,42 in)
2. Extraer:
Cadena de transmisión 1
NOTA:
Extraiga la cadena de transmisión con un
cortador de cadenas 2.
3. Limpiar:
Cadena de transmisión
Elimine con un cepillo toda la
suciedad que pueda.
A continuación limpie la cadena
con el limpiador de cadenas.
ATENCION:
La cadena de transmisión de esta
máquina tiene pequeñas juntas tóricas
de goma 1 entre las placas laterales.
La limpieza con vapor, los lavados a
alta presión, algunos disolventes y el
queroseno pueden dañar estas juntas
tóricas.

3 - 33
INSP
ADJ

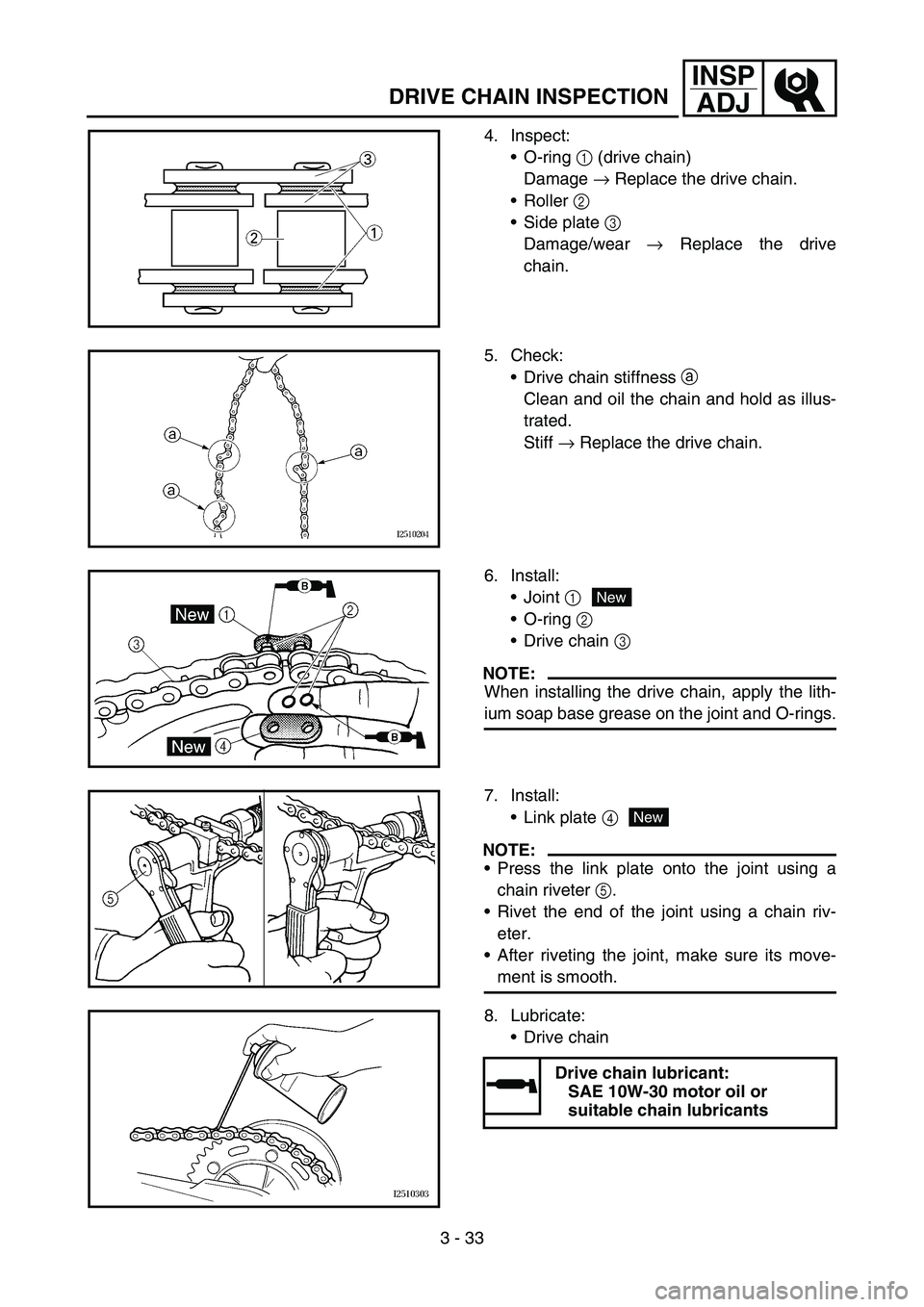

DRIVE CHAIN INSPECTION
4. Inspect:
O-ring 1 (drive chain)
Damage → Replace the drive chain.
Roller 2
Side plate 3
Damage/wear → Replace the drive
chain.
5. Check:
Drive chain stiffness a
Clean and oil the chain and hold as illus-
trated.
Stiff → Replace the drive chain.
6. Install:
Joint 1
O-ring 2
Drive chain 3
NOTE:
When installing the drive chain, apply the lith-
ium soap base grease on the joint and O-rings.
New
7. Install:
Link plate 4
NOTE:
Press the link plate onto the joint using a
chain riveter 5.
Rivet the end of the joint using a chain riv-
eter.
After riveting the joint, make sure its move-
ment is smooth.
New
8. Lubricate:
Drive chain
Drive chain lubricant:
SAE 10W-30 motor oil or
suitable chain lubricants

INSP
ADJ
7. Montieren:
Kettenschlosslasche 4
HINWEIS:
Die Kettenschlosslasche mit einer
Antriebsketten-Nietzange 5. am
Kettenschloss anpressen.
Das Ende des Kettenschlosses mit
einer Antriebsketten-Nietzange
vernieten.
Nach dem Vernieten sicherstellen,
dass das Kettenschloss beweglich
ist.
New
8. Schmieren:
Antriebskette
Antriebsketten-Schmier-
mittel:
SAE 10W-30 Motoröl
oder O-Ring-
Kettenspray
4. Contrôler:
Joint torique 1 (chaîne de trans-
mission)
Endommagement → Remplacer
la chaîne de transmission.
Galet 2
Plaque latérale 3
Endommagement/usure → Rem-
placer la chaîne de transmission.
5. Contrôler:
Raideur de la chaîne de transmis-
sion a
Nettoyer et lubrifier la chaîne et
la tenir comme illustré.
Raideur → Remplacer.
6. Monter:
Raccord 1
Joint torique 2
Chaîne de transmission 3
N.B.:
En installant la chaîne de transmission,
appliquer de la graisse à savon de
lithium sur le joint et les joints toriques.
New
7. Monter:
Plaque de liaison 4
N.B.:
Presser la plaque de liaison sur le joint
à l‘aide d’une riveteuse pour chaîne
5.
Riveter l’extrémité du joint à l’aide
d’une riveteuse pour chaîne.
Après avoir riveté le joint, vérifier que
son mouvement est libre.
New
8. Lubrifier:
Chaîne de transmission
Lubrifiant pour chaîne de
transmission:
Huile moteur SAE 10W-
30 ou un lubrifiant pour
chaîne adéquat
CONTROLE DE LA CHAINE DE TRANSMISSION
ANTRIEBSKETTE KONTROLLIEREN
COMPROBACIÓN DE LA CADENA DE TRANSMISIÓN
3 - 33
4. Kontrollieren:
O-Ringe 1 der Antriebskette
Beschädigt → Antriebskette
erneuern.
Rollen 2
Kettenlaschen 3
Beschädigt/verschlissen →
Antriebskette erneuern.
5. Kontrollieren:
Beweglichkeit a der Antriebs-
kette
Die Antriebskette beim Reini-
gen und Schmieren, wie in der
Abbildung gezeigt, fest halten.
Steif → Antriebskette erneu-
ern.
6. Montieren:
Kettenschloss 1
O-Ring 2
Antriebskette 3
HINWEIS:
Vor der Montage der Antriebskette
müssen die O-Ringe und das Ketten-
schloss mit einer dünnen Schicht
Lithiumseifenfett bestrichen werden.
New
4. Comprobar:
Junta tórica 1 (cadena de trans-
misión)
Dañada → Cambiar la cadena de
transmisión.
Rodillo 2
Placa lateral 3
Daños/desgaste → Cambiar la
cadena de transmisión.
5. Comprobar:
Rigidez de la cadena de transmi-
sión a
Limpie y lubrique la cadena suje-
tándola como se muestra.
Rígida → Cambiar la cadena de
transmisión.
6. Instalar:
Unión 1
Junta tórica 2
Cadena de transmisión 3
NOTA:
Cuando instale la cadena de transmisión,
aplique grasa de jabón de litio a la unión
y a las juntas tóricas.
New
7. Instalar:
Placa de eslabón 4
NOTA:
Presione la placa de eslabón sobre la
unión con un remachador de cadenas
5.
Remache el extremo de la unión con
un remachador de cadenas.
Después de remachar la unión, verifi-
que que se mueva con suavidad.
New
8. Lubricar:
Cadena de transmisión
Lubricante de la cadena de
transmisión:
Aceite de motor SAE
10W-30 o un lubricante
de cadenas adecuado

3 - 34
INSP
ADJ
DRIVE CHAIN SLACK ADJUSTMENT
DRIVE CHAIN SLACK ADJUSTMENT
1. Elevate the rear wheel by placing the suit-
able stand under the engine.
2. Check:
Drive chain slack a
Above the seal guard installation bolt.
Out of specification → Adjust.
NOTE:
Before checking and/or adjusting, rotate the
rear wheel through several revolutions and
check the slack several times to find the tight-
est point. Check and/or adjust the chain slack
with the rear wheel in this “tight chain” position.
Drive chain slack:
48 ~ 58 mm (1.9 ~ 2.3 in)
3. Adjust:
Drive chain slack
Drive chain slack adjustment steps:
Loosen the axle nut 1 and locknuts 2.
Adjust the chain slack by turning the
adjusters 3.
To tighten
→Turn the adjuster
3 coun-
terclockwise.
To loosen
→Turn the adjuster
3 clock-
wise and push wheel for-
ward.
Turn each adjuster exactly the same
amount to maintain correct axle alignment.
(There are marks a on each side of the
chain puller alignment.)
NOTE:
Turn the adjuster so that the chain is in line
with the sprocket, as viewed from the rear.
CAUTION:
Too small chain slack will overload the
engine and other vital parts; keep the
slack within the specified limits.

INSP
ADJ
REGLAGE DE LA TENSION DE LA
CHAINE DE TRANSMISSION
1. Surélever la roue arrière en plaçant
un support adéquat sous le moteur.
2. Contrôler:
Tension de la chaîne de transmis-
sion a
Au-dessus du boulon de montage
de la fixation.
Hors spécifications → Régler.
N.B.:
Avant d’entamer le contrôle et/ou le
réglage, faire tourner plusieurs fois la
roue arrière pour déterminer le point de
tension maximale. Contrôler et/ou régler
la tension de la chaîne lorsque la roue
arrière se trouve dans cette position
“chaîne tendue”.
3. Régler:
Tension de la chaîne de transmis-
sion
Tension de la chaîne de
transmission:
48 à 58 mm (1,9 à 2,3 in)
Etapes du réglage de la tension de
la chaîne de transmission:
Desserrer l’écrou de l’axe 1 et les
contre-écrous 2.
Régler la tension de la chaîne en
tournant les dispositifs de réglage 3.
Pour tendre →Tourner le disposi-
tif de réglage 3
dans le sens inverse
des aiguilles d’une
montre.
Pour détendre →Tourner le dispo-
sitif de réglage 3
dans le sens des
aiguilles d’une
montre et pous-
ser la roue vers
l’avant.
Tourner chaque dispositif de
réglage du même nombre de tours
pour maintenir l’alignement correct
de l’axe. (Des repères a figurent de
chaque côté du tendeur de chaîne.)
N.B.:
Tourner le dispositif de réglage de
manière que la chaîne soit alignée
avec le pignon, vue de l’arrière.
ATTENTION:
Une chaîne trop tendue impose un
effort excessif au moteur et à
d’autres organes vitaux. Maintenir
la tension dans les limites spécifiées.
REGLAGE DE LA TENSION DE LA CHAINE DE TRANSMISSION
ANTRIEBSKETTEN-DURCHHANG EINSTELLEN
AJUSTE DE LA HOLGURA DE LA CADENA DE TRANSMISIÓN
3 - 34
ANTRIEBSKETTEN-DURCHHANG
EINSTELLEN
1. Das Motorrad aufbocken, um das
Hinterrad vom Boden abzuheben.
2. Kontrollieren:
Antriebsketten-Durchhang
a
(oberhalb der Kettenschienen-
Schraube)
Nicht nach Vorgabe
→ Einstellen.
HINWEIS:
Mehrmals das Hinterrad drehen und
den Kettendurchhang kontrollieren,
um die straffste Stelle der Antriebs-
kette ausfindig zu machen. Den Ket-
tendurchhang an dieser Stelle
messen bzw. einstellen.
3. Einstellen:
Antriebsketten-Durchhang
Antriebsketten-Durch-
hang:
48–58 mm (1,9–2,3 in)
Antriebsketten-Durchhang ein-
stellen:
Die Achsmutter
1 und Siche-
rungsmuttern
2 lokkern.
Den Kettendurchhang durch
Verdrehen der Einstellschrau-
ben
3 einstellen.
Kette straffen →Einstell-
schraube 3
entgegen dem
Uhrzeigersinn
drehen.
Kette lockern → Einstellschraube
3 im Uhrzeiger-
sinn drehen und
das Rad nach
vorn drücken.
Beide Seiten um dieselbe
Anzahl Umdrehungen verstel-
len, um die Radausrichtung nicht
zu verstellen. (Beide Ketten-
spanner sind mit Ausrichtungs-
markierungen
a versehen.)
HINWEIS:
Bei der Einstellung sicherstellen,
dass die Antriebskette, von hinten
betrachtet, mit dem Kettenrad
fluchtet.
ACHTUNG:
Eine falsch gespannte Antriebs-
kette verursacht erhöhten Ver-
schleiß von Kette, Motor,
Lagern und anderen wichtigen
Teilen. Daher darauf achten,
dass der Kettendurchhang sich
im Sollbereich befindet.
AJUSTE DE LA HOLGURA DE LA
CADENA DE TRANSMISIÓN
1. Eleve la rueda trasera colocando un
soporte adecuado debajo del motor.
2. Comprobar:
Holgura de la cadena de transmi-
sión a
Por encima del tornillo de suje-
ción del protector de la junta.
Fuera del valor especificado →
Ajustar.
NOTA:
Antes de proceder a la comprobación o
el ajuste, gire la rueda trasera varias
vueltas y compruebe varias veces la hol-
gura para buscar el punto más tenso.
Compruebe o ajuste la holgura de la
cadena con la rueda trasera en esta posi-
ción de “cadena tensa”.
3. Ajustar:
Holgura de la cadena de transmisión
Holgura de la cadena de
transmisión:
48 ~ 58 mm (1,9 ~ 2,3 in)
Procedimiento de ajuste de la hol-
gura de la cadena de transmisión:
Afloje la tuerca del eje de la rueda
1 y las contratuercas 2.
Ajuste la holgura de la cadena
girando los reguladores 3.
Para tensar →Gire el regulador
3 en el sentido
contrario al de las
agujas del reloj.
Para destensar →Gire el regulador
3 en el sentido
de las agujas del
reloj y empuje la
rueda hacia ade-
lante.
Gire ambos reguladores exacta-
mente lo mismo a fin de mantener
la alineación correcta del eje. (Hay
marcas a a cada lado de la alinea-
ción del tensor de la cadena.)
NOTA:
Gire el regulador de forma que la
cadena quede alineada con el piñón
según se mira desde atrás.
ATENCION:
Una holgura demasiado escasa de
la cadena provocará la sobrecarga
del motor y de otras piezas vitales;
mantenga la holgura dentro de los
límites especificados.

3 - 35
INSP
ADJDRIVE CHAIN STOPPER INSPECTION/FRONT FORK INSPECTION/
FRONT FORK OIL SEAL AND DUST SEAL CLEANING
Tighten the axle nut while pushing down
the drive chain.
T R..
Axle nut:
125 Nm (12.5 m  kg, 90 ft  lb)
Tighten the locknuts.
T R..
Locknut:
16 Nm (1.6 m  kg, 11 ft  lb)
DRIVE CHAIN STOPPER INSPECTION
1. Inspect:
Drive chain stopper 1
Wear indicator groove a has almost dis-
appeared → Replace.
2. Replace:
Drive chain stopper
1
1a
T R..7 Nm (0.7 m · kg, 5.1 ft · lb)
EC36C000
FRONT FORK INSPECTION
1. Inspect:
Front fork smooth action
Operate the front brake and stroke the
front fork.
Unsmooth action/oil leakage → Repair or
replace.
EC36D001
FRONT FORK OIL SEAL AND DUST SEAL
CLEANING
1. Remove:
Protector
Dust seal 1
NOTE:
Use a thin screw driver, and be careful not to
damage the inner fork tube and dust seal.
2. Clean:
Dust seal a
Oil seal b
NOTE:
Clean the dust seal and oil seal after every
run.
Apply the lithium soap base grease on the
inner tube.

INSP
ADJ
CONTROLE DE LA BUTEE DE LA
CHAINE DE TRANSMISSION
1. Contrôler:
Butée de chaîne de transmission
1
La rainure d’indication d’usure
a a presque disparu → Rempla-
cer.
2. Remplacer:
Butée de chaîne de transmission Serrer l’écrou d’axe tout en
appuyant sur la chaîne de transmis-
sion afin de la tendre.
T R..
Ecrou d’axe:
125 Nm
(12,5 m  kg, 90 ft  lb)
Serrer les contre-écrous.
T R..
Contre-écrou:
16 Nm
(1,6 m  kg, 11 ft  lb)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
CONTROLE DE LA FOURCHE
1. Contrôler:
Fonctionnement régulier de la
fourche avant
Actionner le frein avant et enfon-
cer la fourche.
Fonctionnement irrégulier/fuite
d’huile → Réparer ou remplacer.
NETTOYAGE DE LA BAGUE
D’ETANCHEITE ET DU JOINT
ANTIPOUSSIERE DE FOURCHE
1. Déposer:
Protection
Joint antipoussière 1
N.B.:
Utiliser un petit tournevis et veiller à ne
pas endommager le tube plongeur de la
fourche et le joint antipoussière.
2. Nettoyer:
Joint antipoussière a
Bague d’étanchéité b
N.B.:
Nettoyer le joint antipoussière et la
bague d’étanchéité après chaque
course.
Appliquer de la graisse à savon de
lithium sur le tube plongeur.
CONTROLE DE LA BUTEE DE LA CHAINE DE TRANSMISSION/CONTROLE DE LA FOURCHE/
NETTOYAGE DE LA BAGUE D’ETANCHEITE ET DU JOINT ANTIPOUSSIERE DE FOURCHE
ANTRIEBSKETTEN-ANSCHLAG KONTROLLIEREN/TELESKOPGABEL KONTROLLIEREN/
GABEL-DICHT- UND -STAUBSCHUTZRINGE REINIGEN
COMPROBACIÓN DEL TOPE DE LA CADENA DE TRANSMISIÓN/REVISIÓN DE LA HORQUILLA DELANTERA/
LIMPIEZA DE LA JUNTA DE ACEITE Y LA JUNTA ANTIPOLVO DE LA HORQUILLA DELANTERA
3 - 35
ANTRIEBSKETTEN-ANSCHLAG
KONTROLLIEREN
1. Kontrollieren:
Antriebsketten-Anschlag
1
Verschleißanzeiger-Nut
a fast
verschwunden
→ Erneuern.
2. Erneuern:
Antriebsketten-Anschlag Beim Festziehen der Achsmut-
ter die Antriebskette niederdrü-
cken.
T R..
Achsmutter:
125 Nm
(12,5 m  kg, 90 ft  lb)
Die Sicherungsmuttern festzie-
hen.
T R..
Sicherungsmutter:
16 Nm
(1,6 m  kg, 11 ft  lb)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
TELESKOPGABEL
KONTROLLIEREN
1. Kontrollieren:
Funktion der Teleskopgabel
Die Teleskopgabel bei gezo-
genem Handbremshebel
mehrmals ein- und ausfedern.
Stockend/undicht
→ Instand
setzen, ggf. erneuern.
GABEL-DICHT- UND
-STAUBSCHUTZRINGE REINIGEN
1. Demontieren:
Protektor
Staubschutzring
1
HINWEIS:
Einen schmalen Schlitz-Schrauben-
dreher verwenden und darauf ach-
ten, dass das Gleitrohr und der
Staubschutzring nicht beschädigt
werden.
2. Reinigen:
Staubschutzring
a
Dichtring
b
HINWEIS:
Die Staubschutz- und Dichtringe
nach jeder Fahrt reinigen.
Das Gleitrohr mit Lithiumseifenfett
bestreichen.COMPROBACIÓN DEL TOPE DE
LA CADENA DE TRANSMISIÓN
1. Comprobar:
Tope de la cadena de transmisión
1
El surco indicador de desgaste a
casi ha desaparecido → Cambiar.
2. Cambiar:
Tope de la cadena de transmisión Apriete la tuerca del eje de la rueda
mientras presiona hacia abajo la
cadena de transmisión.
T R..
Tuerca del eje de la rueda:
125 Nm
(12,5 m  kg, 90 ft  lb)
Apriete las contratuercas.
T R..
Contratuerca:
16 Nm
(1,6 m  kg, 11 ft  lb)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
REVISIÓN DE LA HORQUILLA
DELANTERA
1. Comprobar:
Suavidad de movimiento de la
horquilla delantera
Accione el freno delantero y
empuje la horquilla delantera.
Movimiento irregular/fuga de
aceite → Reparar o cambiar.
LIMPIEZA DE LA JUNTA DE
ACEITE Y LA JUNTA ANTIPOLVO
DE LA HORQUILLA DELANTERA
1. Extraer:
Protector
Junta antipolvo 1
NOTA:
Utilice un destornillador fino y evite
dañar el tubo interior de la horquilla y la
junta antipolvo.
2. Limpiar:
Junta antipolvo a
Junta de aceite b
NOTA:
Limpie la junta antipolvo y la junta de
aceite después de cada carrera.
Aplique grasa de jabón de litio al tubo
interior.

3 - 36
INSP

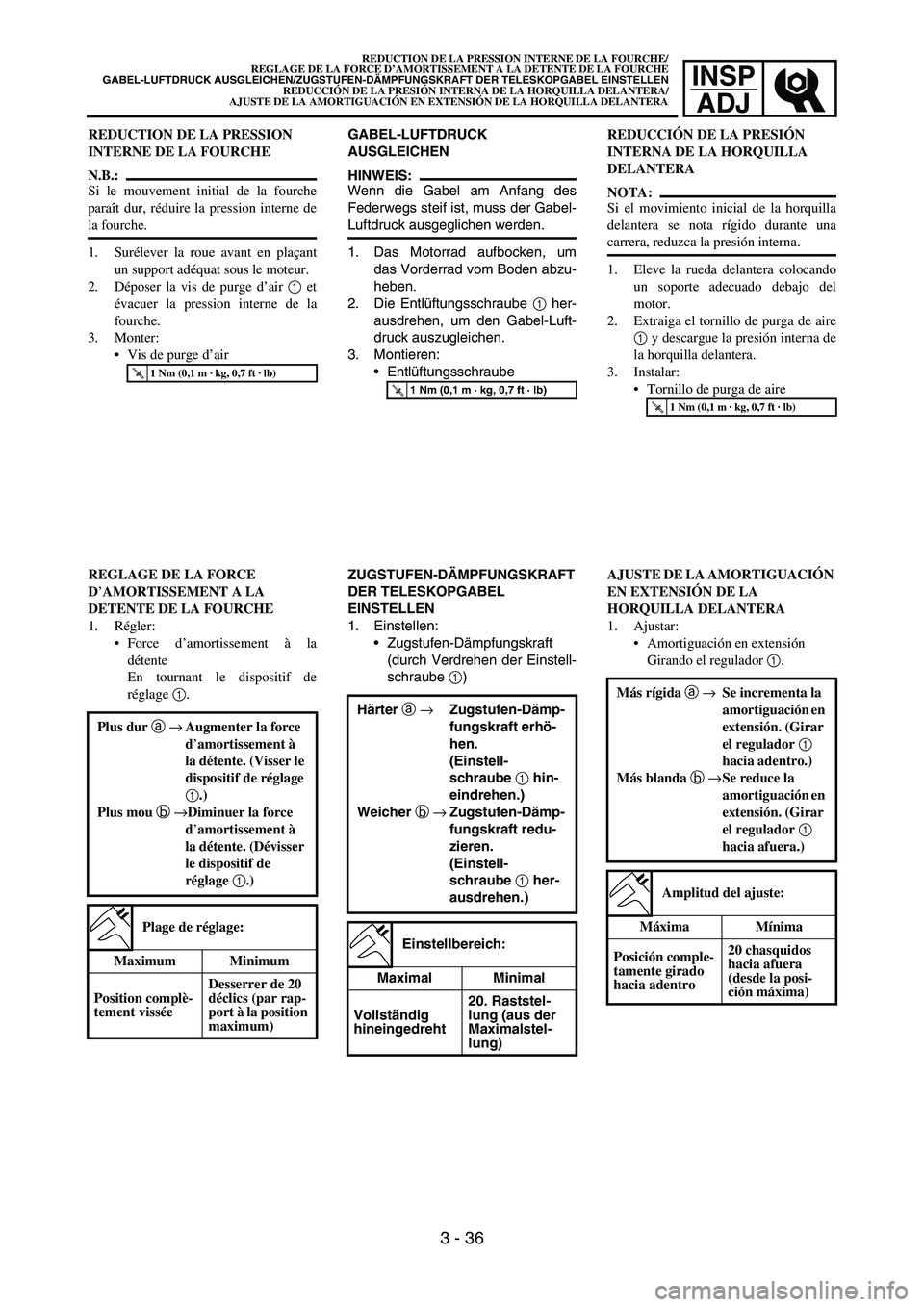

ADJFRONT FORK INTERNAL PRESSURE RELIEVING/
FRONT FORK REBOUND DAMPING FORCE ADJUSTMENT
FRONT FORK INTERNAL PRESSURE
RELIEVING
NOTE:
If the front fork initial movement feels stiff dur-
ing a run, relieve the front fork internal pres-
sure.
1. Elevate the front wheel by placing a suit-
able stand under the engine.
2. Remove the air bleed screw 1 and release
the internal pressure from the front fork.
3. Install:
Air bleed screw
T R..1 Nm (0.1 m · kg, 0.7 ft · lb)
EC36H002
FRONT FORK REBOUND DAMPING FORCE
ADJUSTMENT
1. Adjust:
Rebound damping force
By turning the adjuster 1.
Stiffer a →Increase the rebound damp-
ing force. (Turn the adjuster
1 in.)
Softer b →Decrease the rebound damp-
ing force. (Turn the adjuster
1 out.)
Extent of adjustment:
Maximum Minimum
Fully turned in
position20 clicks out (from
maximum position)

INSP
ADJ
REDUCTION DE LA PRESSION
INTERNE DE LA FOURCHE
N.B.:
Si le mouvement initial de la fourche
paraît dur, réduire la pression interne de
la fourche.
1. Surélever la roue avant en plaçant
un support adéquat sous le moteur.
2. Déposer la vis de purge d’air 1 et
évacuer la pression interne de la
fourche.
3. Monter:
Vis de purge d’air
T R..1 Nm (0,1 m · kg, 0,7 ft · lb)
REGLAGE DE LA FORCE
D’AMORTISSEMENT A LA
DETENTE DE LA FOURCHE
1. Régler:
Force d’amortissement à la
détente
En tournant le dispositif de
réglage 1.
Plus dur a →Augmenter la force
d’amortissement à
la détente. (Visser le
dispositif de réglage
1.)
Plus mou b →Diminuer la force
d’amortissement à
la détente. (Dévisser
le dispositif de
réglage 1.)
Plage de réglage:
Maximum Minimum
Position complè-
tement visséeDesserrer de 20
déclics (par rap-
port à la position
maximum)
REDUCTION DE LA PRESSION INTERNE DE LA FOURCHE/
REGLAGE DE LA FORCE D’AMORTISSEMENT A LA DETENTE DE LA FOURCHE
GABEL-LUFTDRUCK AUSGLEICHEN/ZUGSTUFEN-DÄMPFUNGSKRAFT DER TELESKOPGABEL EINSTELLEN
REDUCCIÓN DE LA PRESIÓN INTERNA DE LA HORQUILLA DELANTERA/
AJUSTE DE LA AMORTIGUACIÓN EN EXTENSIÓN DE LA HORQUILLA DELANTERA
3 - 36
GABEL-LUFTDRUCK
AUSGLEICHEN
HINWEIS:
Wenn die Gabel am Anfang des
Federwegs steif ist, muss der Gabel-
Luftdruck ausgeglichen werden.
1. Das Motorrad aufbocken, um
das Vorderrad vom Boden abzu-
heben.
2. Die Entlüftungsschraube
1 her-
ausdrehen, um den Gabel-Luft-
druck auszugleichen.
3. Montieren:
Entlüftungsschraube
T R..1 Nm (0,1 m · kg, 0,7 ft · lb)
ZUGSTUFEN-DÄMPFUNGSKRAFT
DER TELESKOPGABEL
EINSTELLEN
1. Einstellen:
Zugstufen-Dämpfungskraft
(durch Verdrehen der Einstell-
schraube
1)
Härter a
→
Zugstufen-Dämp-
fungskraft erhö-
hen.
(Einstell-
schraube 1
hin-
eindrehen.)
Weicher b
→
Zugstufen-Dämp-
fungskraft redu-
zieren.
(Einstell-
schraube 1
her-
ausdrehen.)
Einstellbereich:
Maximal Minimal
Vollständig
hineingedreht20. Raststel-
lung (aus der
Maximalstel-
lung)
REDUCCIÓN DE LA PRESIÓN
INTERNA DE LA HORQUILLA
DELANTERA
NOTA:
Si el movimiento inicial de la horquilla
delantera se nota rígido durante una
carrera, reduzca la presión interna.
1. Eleve la rueda delantera colocando
un soporte adecuado debajo del
motor.
2. Extraiga el tornillo de purga de aire
1 y descargue la presión interna de
la horquilla delantera.
3. Instalar:
Tornillo de purga de aire
T R..1 Nm (0,1 m · kg, 0,7 ft · lb)
AJUSTE DE LA AMORTIGUACIÓN
EN EXTENSIÓN DE LA
HORQUILLA DELANTERA
1. Ajustar:
Amortiguación en extensión
Girando el regulador 1.
Más rígida a →Se incrementa la
amortiguación en
extensión. (Girar
el regulador 1
hacia adentro.)
Más blanda b →Se reduce la
amortiguación en
extensión. (Girar
el regulador 1
hacia afuera.)
Amplitud del ajuste:
Máxima Mínima
Posición comple-
tamente girado
hacia adentro20 chasquidos
hacia afuera
(desde la posi-
ción máxima)

3 - 37
INSP
ADJFRONT FORK COMPRESSION DAMPING FORCE
ADJUSTMENT
STANDARD POSITION:
This is the position which is back by the spe-
cific number of clicks from the fully turned-in
position.
* For EUROPE
** For AUS, NZ and ZA
CAUTION:
Do not force the adjuster past the minimum
or maximum extent of adjustment. The
adjuster may be damaged.
WARNING
Always adjust each front fork to the same
setting. Uneven adjustment can cause poor
handling and loss of stability.
EC36J001
FRONT FORK COMPRESSION DAMPING
FORCE ADJUSTMENT
1. Remove:
Rubber cap
2. Adjust:
Compression damping force
By turning the adjuster 1.
Standard position:
10 clicks out
* 11 clicks out
** 13 clicks out
Stiffer
a
→Increase the compression
damping force. (Turn the
adjuster
1 in.)
Softer
b
→Decrease the compression
damping force. (Turn the
adjuster
1 out.)
Extent of adjustment:
Maximum Minimum
Fully turned in
position20 clicks out (from
maximum position)
