YAMAHA WR 450F 2006 Owners Manual

INSP
ADJ
POSITION STANDARD:
Position à laquelle le dispositif de
réglage est dévissé du nombre de
déclics spécifié par rapport à la posi-
tion complètement vissée.
* EUROPE
** AUS, NZ et ZA
ATTENTION:
Ne pas forcer le dispositif de réglage au-
delà des positions minimum ou maxi-
mum. Cela pourrait l’endommager.
AVERTISSEMENT
Toujours régler de la même manière
chaque bras de la fourche. Un réglage
inégal risque de diminuer la maniabi-
lité et la stabilité.
REGLAGE DE LA FORCE
D’AMORTISSEMENT A LA
COMPRESSION DE LA FOURCHE
1. Déposer:
Capuchon en caoutchouc
2. Régler:
Force d’amortissement à la com-
pression
En tournant le dispositif de
réglage 1.
Position standard:
Dévissé de 10 déclics
* Dévissé de 11 déclics
** Dévissé de 13 déclics
Plus dur a →Augmenter la force
d’amortissement à la
compression. (Vis-
ser le dispositif de
réglage 1.)
Plus mou b→Diminuer la force
d’amortissement à la
compression. (Dévis-
ser le dispositif de
réglage 1.)
Plage de réglage:
Maximum Minimum
Position complè-
tement visséeDesserrer de 20
déclics (par rap-
port à la position
maximum)
REGLAGE DE LA FORCE D’AMORTISSEMENT A LA COMPRESSION DE LA FOURCHE
DRUCKSTUFEN-DÄMPFUNGSKRAFT DER TELESKOPGABEL EINSTELLEN
AJUSTE DE LA AMORTIGUACIÓN EN COMPRESIÓN DE LA HORQUILLA DELANTERA
3 - 37
STANDARDEINSTELLUNG:
Die Einstellschraube völlig hinein-
drehen und dann um die vorge-
schriebene Anzahl Raststellungen
hellrausdrehen.
* EUROPE
** AUS, NZ und ZA
ACHTUNG:
Den Einstellmechanismus nie
über die Minimal- oder Maxi-
maleinstellung hinausdrehen, um
diesen nicht zu beschädigen.
WARNUNG
Sicherstellen, dass beide Gabel-
beine gleichmäßig eingestellt
sind. Eine ungleichmäßige Ein-
stellung beeinträchtigt das Fahr-
verhalten.
DRUCKSTUFEN-
DÄMPFUNGSKRAFT DER
TELESKOPGABEL EINSTELLEN
1. Demontieren:
Gummikappe
2. Einstellen:
Druckstufen-Dämpfungskraft
(durch Verdrehen der Einstell-
schraube
1)
Standardeinstellung:
10. Raststellung
* 11. Raststellung
** 13. Raststellung
Härter a →Druckstufen-
Dämpfungskraft
erhöhen. (Ein-
stellschraube 1
hineindrehen.)
Weicher b →Druckstufen-
Dämpfungskraft
reduzieren. (Ein-
stellschraube 1
herausdrehen.)
Einstellbereich:
Maximal Minimal
Vollständig
hineingedreht20. Raststel-
lung (aus der
Maximalstel-
lung)
POSICIÓN ESTÁNDAR:
Esta es la posición que se obtiene
retrocediendo el número específico de
chasquidos desde la posición comple-
tamente girada hacia adentro.
* EUROPE
** AUS, NZ y ZA
ATENCION:
No fuerce el regulador más allá de la
amplitud de ajuste mínimo o máximo.
El regulador podría resultar dañado.
ADVERTENCIA
Ajuste siempre las dos barras de la
horquilla a la misma posición. Un
ajuste desequilibrado puede reducir la
maniobrabilidad y la estabilidad.
AJUSTE DE LA AMORTIGUACIÓN
EN COMPRESIÓN DE LA
HORQUILLA DELANTERA
1. Extraer:
Tapa de goma
2. Ajustar:
Amortiguación en compresión
Girando el regulador 1.
Posición estándar:
10 chasquidos hacia afuera
* 11 chasquidos hacia
afuera
** 13 chasquidos hacia
afuera
Más rígida a →Se incrementa la
amortiguación en
compresión.
(Girar el regula-
dor 1 hacia
adentro.)
Más blanda b →Se reduce la
amortiguación
en compresión.
(Girar el regula-
dor 1 hacia
afuera.)
Amplitud del ajuste:
Máxima Mínima
Posición comple-
tamente girado
hacia adentro20 chasquidos
hacia afuera
(desde la posi-
ción máxima)

3 - 38
INSP
ADJ
REAR SHOCK ABSORBER INSPECTION
STANDARD POSITION:
This is the position which is back by the spe-
cific number of clicks from the fully turned-in
position.
* For EUROPE
** For AUS, NZ and ZA
CAUTION:
Do not force the adjuster past the minimum
or maximum extent of adjustment. The
adjuster may be damaged.
WARNING
Always adjust each front fork to the same
setting. Uneven adjustment can cause poor
handling and loss of stability.
3. Install:
Rubber cap
Standard position:
11 clicks out
* 8 clicks out
** 12 clicks out
EC36K000
REAR SHOCK ABSORBER INSPECTION
1. Inspect:
Swingarm smooth action
Abnormal noise/unsmooth action →
Grease the pivoting points or repair the
pivoting points.
Damage/oil leakage → Replace.

INSP
ADJ
POSITION STANDARD:
Position à laquelle le dispositif de
réglage est dévissé du nombre de
déclics spécifié par rapport à la posi-
tion complètement vissée.
* EUROPE
** AUS, NZ et ZA
ATTENTION:
Ne pas forcer le dispositif de réglage
au-delà des positions minimum ou
maximum. Cela pourrait l’endomma-
ger.
AVERTISSEMENT
Toujours régler de la même manière
chaque bras de la fourche. Un réglage
inégal risque de diminuer la maniabi-
lité et la stabilité.
3. Monter:
Capuchon en caoutchouc
Position standard:
Dévissé de 11 déclics
* Dévissé de 8 déclics
** Dévissé de 12 déclics
CONTROLE DE L’AMORTISSEUR
ARRIERE
1. Contrôler:
Fonctionnement régulier du bras
oscillant
Bruit anormal/fonctionnement
irrégulier → Graisser ou réparer
les points de pivot.
Endommagement/fuite d’huile →
Remplacer.
CONTROLE DE L’AMORTISSEUR ARRIERE
FEDERBEIN KONTROLLIEREN
COMPROBACIÓN DEL AMORTIGUADOR TRASERO
3 - 38
STANDARDEINSTELLUNG:
Die Einstellschraube völlig hinein-
drehen und dann um die vorge-
schriebene Anzahl Raststellungen
herausdrehen.
* EUROPE
** AUS, NZ und ZA
ACHTUNG:
Den Einstellmechanismus nie
über die Minimal- oder Maxi-
maleinstellung hinausdrehen, um
diesen nicht zu beschädigen.
WARNUNG
Sicherstellen, dass beide Gabel-
beine gleichmäßig eingestellt
sind. Eine ungleichmäßige Ein-
stellung beeinträchtigt das Fahr-
verhalten.
3. Montieren:
Gummikappe
Standardeinstellung:
11. Raststellung
* 8. Raststellung
** 12. Raststellung
FEDERBEIN KONTROLLIEREN
1. Kontrollieren:
Chtgängigkeit der Schwinge
Geräuschvoll/stockend
→
Drehpunkte schmieren, ggf.
instand setzen.
Beschädigt/undicht
→ Erneu-
ern.POSICIÓN ESTÁNDAR:
Esta es la posición que se obtiene
retrocediendo el número específico de
chasquidos desde la posición comple-
tamente girada hacia adentro.
* EUROPE
** AUS, NZ y ZA
ATENCION:
No fuerce el regulador más allá de la
amplitud de ajuste mínimo o máximo.
El regulador podría resultar dañado.
ADVERTENCIA
Ajuste siempre las dos barras de la
horquilla a la misma posición. Un
ajuste desequilibrado puede reducir la
maniobrabilidad y la estabilidad.
3. Instalar:
Tapa de goma
Posición estándar:
11 chasquidos hacia
afuera
* 8 chasquidos hacia
afuera
** 12 chasquidos hacia
afuera
COMPROBACIÓN DEL
AMORTIGUADOR TRASERO
1. Comprobar:
Suavidad de movimiento del bas-
culante
Ruido anómalo/movimiento irre-
gular → Engrase los puntos de
pivote o repárelos.
Dañado/fugas → Cambiar.

3 - 39
INSP
ADJREAR SHOCK ABSORBER SPRING PRELOAD
ADJUSTMENT
REAR SHOCK ABSORBER SPRING
PRELOAD ADJUSTMENT
1. Elevate the rear wheel by placing the suit-
able stand under the engine.
2. Remove:
Rear frame
3. Loosen:
Locknut 1
4. Adjust:
Spring preload
By turning the adjuster 2.
* For EUROPE
NOTE:
Be sure to remove all dirt and mud from
around the locknut and adjuster before
adjustment.
The length of the spring (installed) changes
1.5 mm (0.06 in) per turn of the adjuster.
CAUTION:
Never attempt to turn the adjuster beyond
the maximum or minimum setting.
5. Tighten:
Locknut
6. Install:
Rear frame (upper)
Rear frame (lower) Stiffer
→Increase the spring preload.
(Turn the adjuster
2 in.)
Softer
→Decrease the spring preload.
(Turn the adjuster
2 out.)
Spring length (installed)
a:
Standard length Extent of adjustment
247 mm (9.72 in)
* 246 mm (9.69 in)237.5 ~ 258.5 mm
(9.35 ~ 10.18 in)
T R..32 Nm (3.2 m · kg, 23 ft · lb)
T R..29 Nm (2.9 m · kg, 21 ft · lb)

INSP
ADJ

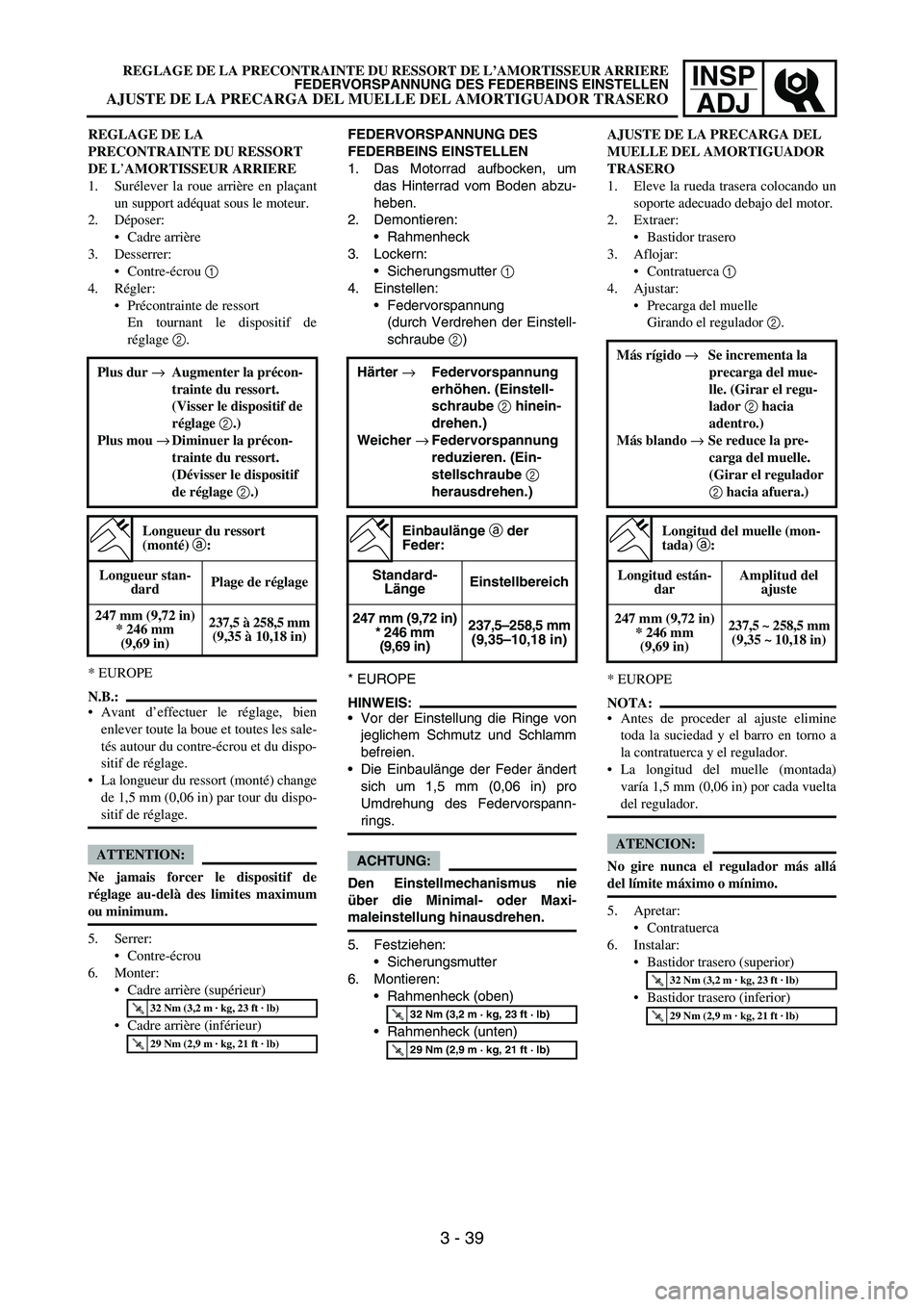

REGLAGE DE LA
PRECONTRAINTE DU RESSORT
DE L’AMORTISSEUR ARRIERE
1. Surélever la roue arrière en plaçant
un support adéquat sous le moteur.
2. Déposer:
Cadre arrière
3. Desserrer:
Contre-écrou 1
4. Régler:
Précontrainte de ressort
En tournant le dispositif de
réglage 2.
* EUROPE
N.B.:
Avant d’effectuer le réglage, bien
enlever toute la boue et toutes les sale-
tés autour du contre-écrou et du dispo-
sitif de réglage.
La longueur du ressort (monté) change
de 1,5 mm (0,06 in) par tour du dispo-
sitif de réglage.
ATTENTION:
Ne jamais forcer le dispositif de
réglage au-delà des limites maximum
ou minimum.
5. Serrer:
Contre-écrou
6. Monter:
Cadre arrière (supérieur)
Cadre arrière (inférieur) Plus dur →Augmenter la précon-
trainte du ressort.
(Visser le dispositif de
réglage 2.)
Plus mou →Diminuer la précon-
trainte du ressort.
(Dévisser le dispositif
de réglage 2.)
Longueur du ressort
(monté) a:
Longueur stan-
dardPlage de réglage
247 mm (9,72 in)
* 246 mm
(9,69 in)237,5 à 258,5 mm
(9,35 à 10,18 in)
T R..32 Nm (3,2 m · kg, 23 ft · lb)
T R..29 Nm (2,9 m · kg, 21 ft · lb)
REGLAGE DE LA PRECONTRAINTE DU RESSORT DE L’AMORTISSEUR ARRIERE
FEDERVORSPANNUNG DES FEDERBEINS EINSTELLEN
AJUSTE DE LA PRECARGA DEL MUELLE DEL AMORTIGUADOR TRASERO
3 - 39
FEDERVORSPANNUNG DES
FEDERBEINS EINSTELLEN
1. Das Motorrad aufbocken, um
das Hinterrad vom Boden abzu-
heben.
2. Demontieren:
Rahmenheck
3. Lockern:
Sicherungsmutter
1
4. Einstellen:
Federvorspannung
(durch Verdrehen der Einstell-
schraube
2)
* EUROPE
HINWEIS:
Vor der Einstellung die Ringe von
jeglichem Schmutz und Schlamm
befreien.
Die Einbaulänge der Feder ändert
sich um 1,5 mm (0,06 in) pro
Umdrehung des Federvorspann-
rings.
ACHTUNG:
Den Einstellmechanismus nie
über die Minimal- oder Maxi-
maleinstellung hinausdrehen.
5. Festziehen:
Sicherungsmutter
6. Montieren:
Rahmenheck (oben)
Rahmenheck (unten) Härter →Federvorspannung
erhöhen. (Einstell-
schraube 2 hinein-
drehen.)
Weicher →Federvorspannung
reduzieren. (Ein-
stellschraube 2
herausdrehen.)
Einbaulänge a der
Feder:
Standard-
LängeEinstellbereich
247 mm (9,72 in)
* 246 mm
(9,69 in)237,5–258,5 mm
(9,35–10,18 in)
T R..32 Nm (3,2 m · kg, 23 ft · lb)
T R..29 Nm (2,9 m · kg, 21 ft · lb)
AJUSTE DE LA PRECARGA DEL
MUELLE DEL AMORTIGUADOR
TRASERO
1. Eleve la rueda trasera colocando un
soporte adecuado debajo del motor.
2. Extraer:
Bastidor trasero
3. Aflojar:
Contratuerca 1
4. Ajustar:
Precarga del muelle
Girando el regulador 2.
* EUROPE
NOTA:
Antes de proceder al ajuste elimine
toda la suciedad y el barro en torno a
la contratuerca y el regulador.
La longitud del muelle (montada)
varía 1,5 mm (0,06 in) por cada vuelta
del regulador.
ATENCION:
No gire nunca el regulador más allá
del límite máximo o mínimo.
5. Apretar:
Contratuerca
6. Instalar:
Bastidor trasero (superior)
Bastidor trasero (inferior) Más rígido → Se incrementa la
precarga del mue-
lle. (Girar el regu-
lador 2 hacia
adentro.)
Más blando → Se reduce la pre-
carga del muelle.
(Girar el regulador
2 hacia afuera.)
Longitud del muelle (mon-
tada) a:
Longitud están-
darAmplitud del
ajuste
247 mm (9,72 in)
* 246 mm
(9,69 in)237,5 ~ 258,5 mm
(9,35 ~ 10,18 in)
T R..32 Nm (3,2 m · kg, 23 ft · lb)
T R..29 Nm (2,9 m · kg, 21 ft · lb)

3 - 40
INSP
ADJ
EC36N014

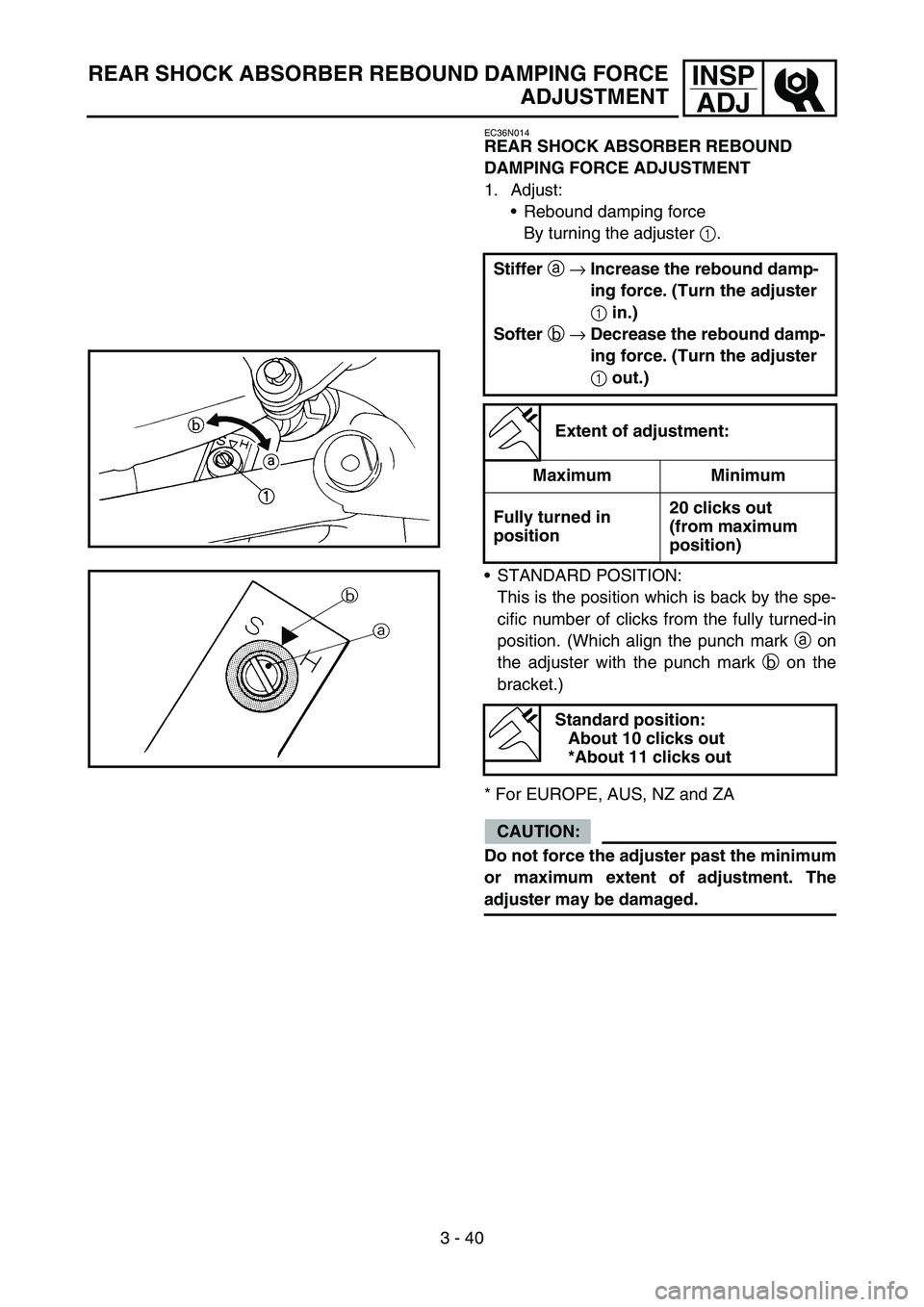

REAR SHOCK ABSORBER REBOUND
DAMPING FORCE ADJUSTMENT
1. Adjust:
Rebound damping force
By turning the adjuster 1.
Stiffer a →Increase the rebound damp-
ing force. (Turn the adjuster
1 in.)
Softer b →Decrease the rebound damp-
ing force. (Turn the adjuster
1 out.)
Extent of adjustment:
Maximum Minimum
Fully turned in
position20 clicks out
(from maximum
position)
STANDARD POSITION:
This is the position which is back by the spe-
cific number of clicks from the fully turned-in
position. (Which align the punch mark a on
the adjuster with the punch mark b on the
bracket.)
* For EUROPE, AUS, NZ and ZA
CAUTION:
Do not force the adjuster past the minimum
or maximum extent of adjustment. The
adjuster may be damaged.
Standard position:
About 10 clicks out
*About 11 clicks out
REAR SHOCK ABSORBER REBOUND DAMPING FORCE
ADJUSTMENT

INSP
ADJ
REGLAGE DE LA FORCE
D’AMORTISSEMENT A LA
DETENTE DE L’AMORTISSEUR
ARRIERE
1. Régler:
Force d’amortissement à la
détente
En tournant le dispositif de
réglage 1.
POSITION STANDARD:
Position à laquelle le dispositif de
réglage est dévissé du nombre de
déclics spécifié par rapport à la posi-
tion complètement vissée. (Ce qui ali-
gne le repère a du dispositif de
réglage avec le repère b du support.)
* EUROPE, AUS, NZ et ZA
ATTENTION:
Ne pas forcer le dispositif de réglage
au-delà des positions minimum ou
maximum. Cela pourrait l’endomma-
ger.Plus dur a →Augmenter la force
d’amortissement à la
détente. (Visser le
dispositif de réglage
1.)
Plus mou b →Diminuer la force
d’amortissement à la
détente. (Dévisser le
dispositif de réglage
1.)
Plage de réglage:
Maximum Minimum
Position com-
plètement vis-
séedévissé de 20
déclics
(par rapport à
la position
maximum)
Position standard:
Dévissé d’environ 10
déclics
* Dévissé d’environ 11
déclics
REGLAGE DE LA FORCE D’AMORTISSEMENT A LA DETENTE DE L’AMORTISSEUR ARRIERE
ZUGSTUFEN-DÄMPFUNGSKRAFT DES FEDERBEINS EINSTELLEN
AJUSTE DE LA AMORTIGUACIÓN EN EXTENSIÓN DEL AMORTIGUADOR TRASERO
3 - 40
ZUGSTUFEN-DÄMPFUNGSKRAFT
DES FEDERBEINS EINSTELLEN
1. Einstellen:
Zugstufen-Dämpfungskraft
(durch Verdrehen der Einstell-
schraube
1)
STANDARDEINSTELLUNG:
Die Einstellschraube völlig hinein-
drehen und dann um die vorge-
schriebene Anzahl Raststellungen
herausdrehen. (Die Körnermarkie-
rung
a auf der Einstellschraube
muss mit der entsprechenden
Gegenmarkierung
b fluchten.)
* EUROPE, AUS, NZ und ZA
ACHTUNG:
Den Einstellmechanismus nie
über die Minimal- oder Maxi-
maleinstellung hinausdrehen, um
diesen nicht zu beschädigen. Härter a
→
Zugstufen-Dämp-
fungskraft erhö-
hen.
(Einstellschraube
1
hineindrehen.)
Weicher b
→
Zugstufen-Dämp-
fungskraft redu-
zieren.
(Einstell-
schraube 1
her-
ausdrehen.)
Einstellbereich:
Maximal Minimal
Vollständig
hineingedreht20. Raststel-
lung
(aus der Maxi-
malstellung)
Standardeinstellung:
Ca. 10. Raststellung
* Ca. 11. Raststellung
AJUSTE DE LA AMORTIGUACIÓN
EN EXTENSIÓN DEL
AMORTIGUADOR TRASERO
1. Ajustar:
Amortiguación en extensión
Girando el regulador 1.
POSICIÓN ESTÁNDAR:
Esta es la posición que se obtiene
retrocediendo el número específico de
chasquidos desde la posición comple-
tamente girada hacia adentro. (La
marca perforada a del regulador se
alinea con la marca perforada b del
soporte.)
* EUROPE, AUS, NZ y ZA
ATENCION:
No fuerce el regulador más allá de la
amplitud de ajuste mínima o máxima.
El regulador podría resultar dañado. Más rígida a →Se incrementa la
amortiguación
en extensión.
(Girar el regula-
dor 1 hacia
adentro).
Más blanda b →Se reduce la
amortiguación
en extensión.
(Girar el regula-
dor 1 hacia
afuera).
Amplitud del ajuste:
Máxima Mínima
Posición com-
pletamente
girado hacia
adentro20 chasquidos
hacia afuera
(desde la posi-
ción máxima)
Posición estándar:
Unos 10 chasquidos hacia
afuera
* Unos 11 chasquidos
hacia afuera

3 - 41
INSP
ADJREAR SHOCK ABSORBER LOW COMPRESSION
DAMPING FORCE ADJUSTMENT
EC36c000

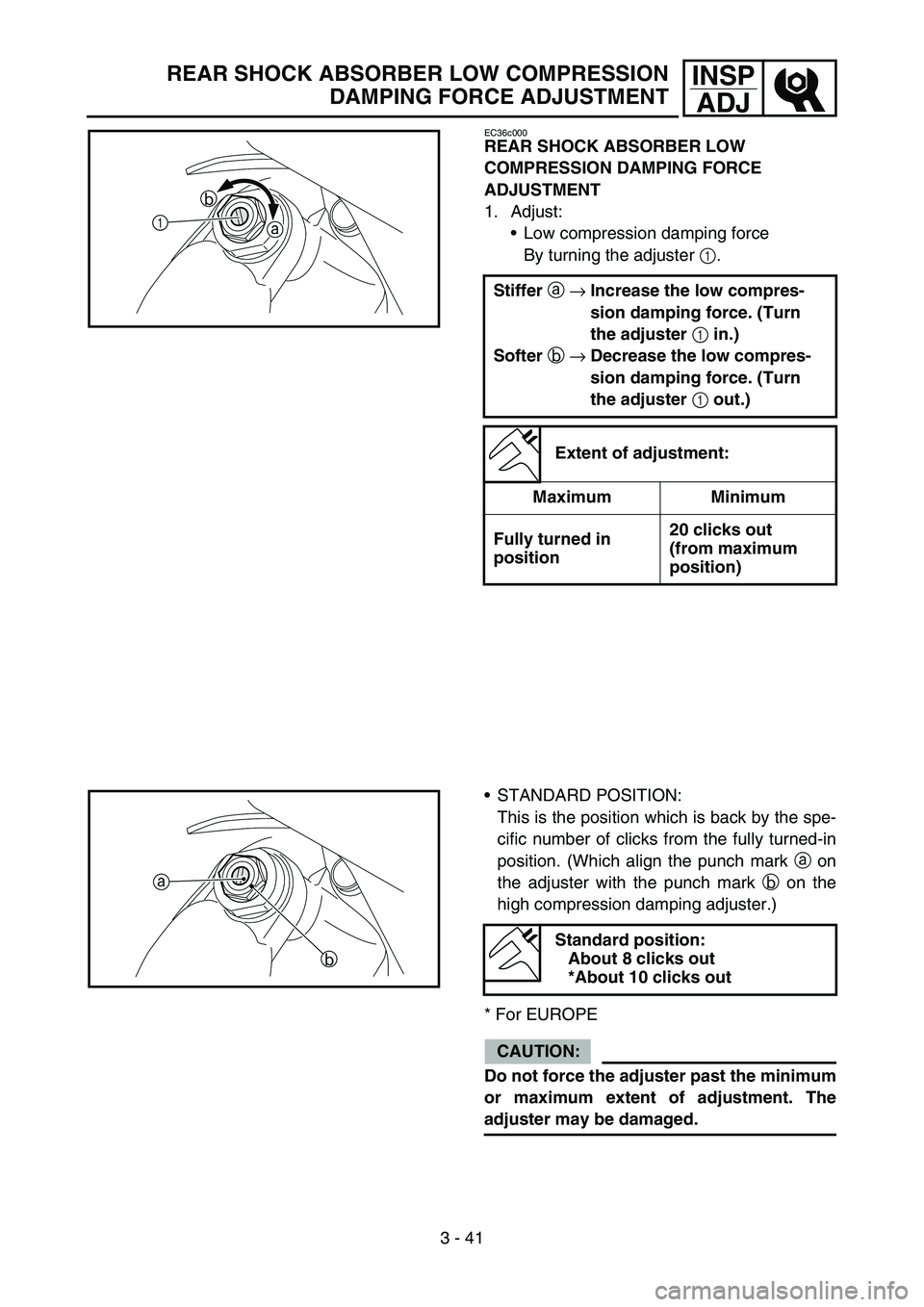

REAR SHOCK ABSORBER LOW
COMPRESSION DAMPING FORCE
ADJUSTMENT
1. Adjust:
Low compression damping force
By turning the adjuster 1.
Stiffer
a
→Increase the low compres-
sion damping force. (Turn
the adjuster
1 in.)
Softer
b
→Decrease the low compres-
sion damping force. (Turn
the adjuster
1 out.)
Extent of adjustment:
Maximum Minimum
Fully turned in
position20 clicks out
(from maximum
position)
1b
a
STANDARD POSITION:
This is the position which is back by the spe-
cific number of clicks from the fully turned-in
position. (Which align the punch mark a on
the adjuster with the punch mark b on the
high compression damping adjuster.)
* For EUROPE
CAUTION:
Do not force the adjuster past the minimum
or maximum extent of adjustment. The
adjuster may be damaged.
Standard position:
About 8 clicks out
*About 10 clicks out
a
b

INSP
ADJ
REGLAGE DE LA FORCE
D’AMORTISSEMENT A LA
COMPRESSION BASSE DE
L’AMORTISSEUR ARRIERE
1. Régler:
Force d’amortissement à la com-
pression basse
En tournant le dispositif de
réglage 1.
Plus dur a → Augmenter la force
d’amortissement à la compres-
sion basse. (Visser le dispositif de
réglage 1.)
Plus mou b → Diminuer la force
d’amortissement à la compres-
sion basse. (Dévisser le dispositif
de réglage 1.)
Plage de réglage:
Maximum Minimum
Position complè-
tement visséedévissé de 20
déclics
(par rapport à la
position maxi-
mum)
POSITION STANDARD:
Position à laquelle le dispositif de
réglage est dévissé du nombre de
déclics spécifié par rapport à la posi-
tion complètement vissée. (Ce qui ali-
gne le repère a du dispositif de
réglage avec le repère b du dispositif
de réglage de l’amortissement à la
compression haute.)
* EUROPE
ATTENTION:
Ne pas forcer le dispositif de réglage
au-delà des positions minimum ou
maximum. Cela pourrait l’endomma-
ger.
Position standard:
Dévissé d’environ 8
déclics
* Dévissé d’environ 10
déclics
REGLAGE DE LA FORCE D’AMORTISSEMENT A LA COMPRESSION
BASSE DE L’AMORTISSEUR ARRIERE
UNTERE DRUCKSTUFEN-DÄMPFUNGSKRAFT DES FEDERBEINS EINSTELLEN
AJUSTE DE LA AMORTIGUACIÓN EN COMPRESIÓN BAJA DEL AMORTIGUADOR TRASERO
3 - 41
UNTERE DRUCKSTUFEN-
DÄMPFUNGSKRAFT DES
FEDERBEINS EINSTELLEN
1. Einstellen:
Untere Druckstufen-Dämp-
fungskraft
(durch Verdrehen der Einstell-
schraube
1)
Härter a
→
Untere Druckstu-
fen-Dämpfungskraft erhö-
hen. (Einstellschraube 1

hineindrehen.)
Weicher b
→
Untere Druckstu-
fen-Dämpfungskraft reduzie-
ren. (Einstellschraube 1

herausdrehen.)
Einstellbereich:
Maximal Minimal
Vollständig
hineingedreht20. Raststel-
lung
(aus der Maxi-
malstellung)
STANDARDEINSTELLUNG:
Die Einstellschraube völlig hinein-
drehen und dann um die vorge-
schriebene Anzahl Raststellungen
herausdrehen. (Die Körnermarkie-
rung
a auf der Einstellschraube
muss mit der entsprechenden
Gegenmarkierung
b fluchten.)
* EUROPE
ACHTUNG:
Den Einstellmechanismus nie
über die Minimal- oder Maxi-
maleinstellung hinausdrehen, um
diesen nicht zu beschädigen.
Standardeinstellung:
Ca. 8. Raststellung
* Ca. 10. Raststellung
AJUSTE DE LA AMORTIGUACIÓN
EN COMPRESIÓN BAJA DEL
AMORTIGUADOR TRASERO
1. Ajustar:
Amortiguación en compresión
baja
Girando el regulador 1.
Más rígida a → Se incrementa la
amortiguación en compresión
baja. (Girar el regulador 1
hacia adentro).
Más blanda b → Se reduce la
amortiguación en compresión
baja. (Girar el regulador 1
hacia afuera.)
Amplitud del ajuste:
Máxima Mínima
Posición comple-
tamente girado
hacia adentro20 chasquidos
hacia afuera
(desde la posi-
ción máxima)
POSICIÓN ESTÁNDAR:
Esta es la posición que se obtiene
retrocediendo el número específico de
chasquidos desde la posición comple-
tamente girada hacia adentro. (La
marca perforada a del regulador se
alinea con la marca perforada b del
regulador de amortiguación en com-
presión alta.)
* EUROPE
ATENCION:
No fuerce el regulador más allá de la
amplitud de ajuste mínima o máxima.
El regulador podría resultar dañado.
Posición estándar:
Unos 8 chasquidos hacia
afuera
* Unos 10 chasquidos
hacia afuera

3 - 42
INSP
ADJ
EC36d000

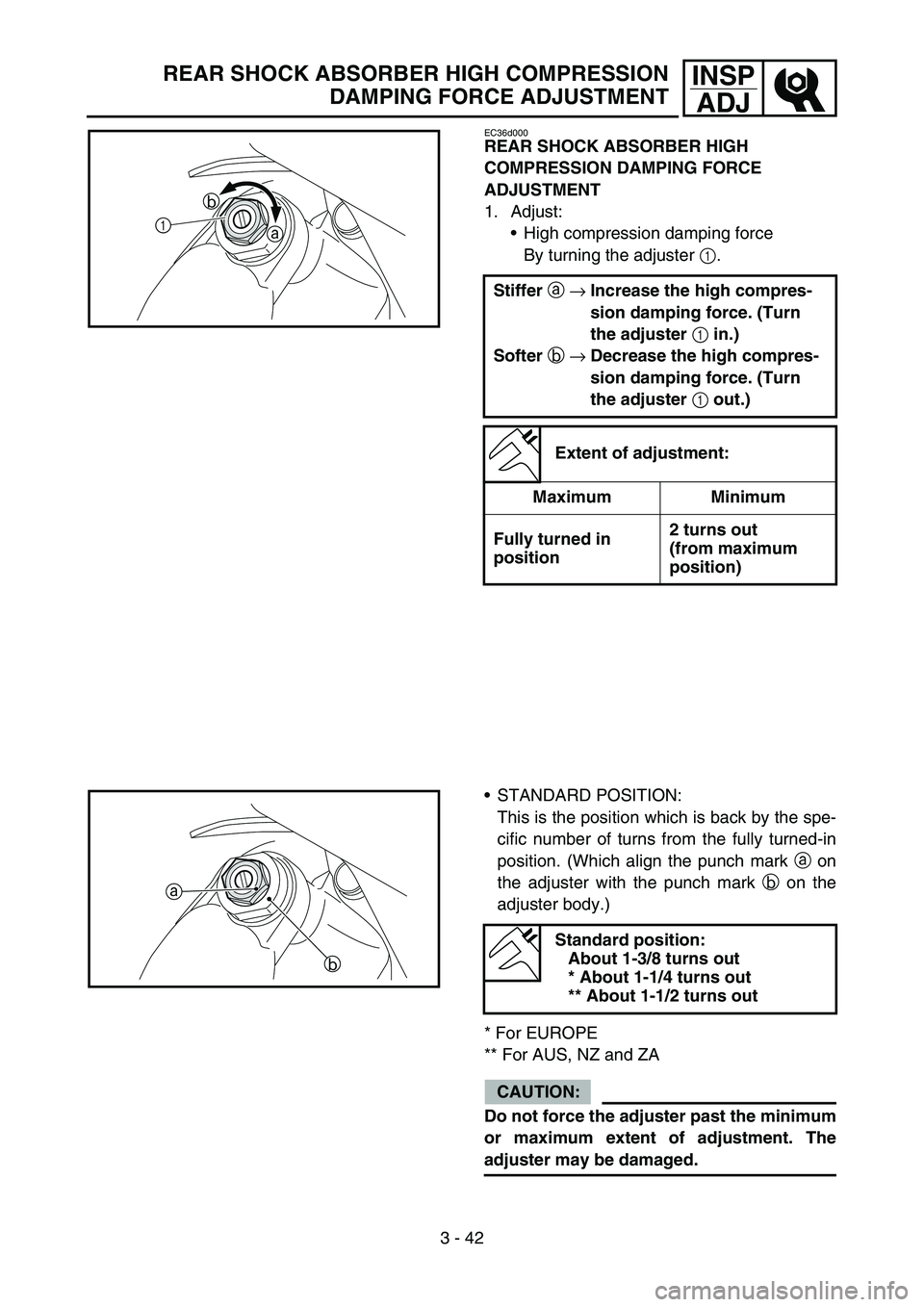

REAR SHOCK ABSORBER HIGH
COMPRESSION DAMPING FORCE
ADJUSTMENT
1. Adjust:
High compression damping force
By turning the adjuster 1.
Stiffer a →Increase the high compres-
sion damping force. (Turn
the adjuster 1 in.)
Softer b →Decrease the high compres-
sion damping force. (Turn
the adjuster 1 out.)
Extent of adjustment:
Maximum Minimum
Fully turned in
position2 turns out
(from maximum
position)
a b
1
STANDARD POSITION:
This is the position which is back by the spe-
cific number of turns from the fully turned-in
position. (Which align the punch mark a on
the adjuster with the punch mark b on the
adjuster body.)
* For EUROPE
** For AUS, NZ and ZA
CAUTION:
Do not force the adjuster past the minimum
or maximum extent of adjustment. The
adjuster may be damaged.
Standard position:
About 1-3/8 turns out
* About 1-1/4 turns out
** About 1-1/2 turns out
a
b
REAR SHOCK ABSORBER HIGH COMPRESSION
DAMPING FORCE ADJUSTMENT
