YAMAHA WR 450F 2006 Owners Manual

ENG
4 - 97
Kurbelwelle
1. Messen:
Schlag
a
Pleuel-Radialspiel
b
Pleuel-Axialspiel
c
Kurbelbreite
d
Nicht nach Vorgabe
→ Erneu-
ern.
Eine Messuhr und eine Fühler-
lehre verwenden.
Messuhr und Ständer:
YU-3097/90890-01252
Standard wert>
Max.
Schlag:0,03 mm
(0,0012 in)0,05 mm
(0,002 in)
Pleuel-
Radial-
spiel:0,4–1,0 mm
(0,016–
0,039 in)2,0 mm
(0,08 in)
Pleuel-
Axial-
spiel:0,15–0,45 mm
(0,0059–
0,0177 in)0,50 mm
(0,02 in)
Kurbel-
breite:61,95–
62,00 mm
(2,439–
2,441 in)—
Ölsieb
1. Kontrollieren:
Ölsieb
Beschädigt
→ Erneuern.
Ölzufuhrleitung 2
1. Kontrollieren:
Ölzufuhrleitung 2
Rissig/beschädigt
→ Erneu-
ern.
Ölzufuhrleitung
1
Verstopft
→ Mit Druckluft aus-
blasen. Vilebrequin
1. Mesurer:
Limite de faux-rond a
Limite de jeu de pied de bielle b
Jeu latéral de tête de bielle c
Largeur de volant d
Hors spécifications → Rempla-
cer.
Utiliser un comparateur à cadran
et un calibre d’épaisseur.
Comparateur à cadran et
support:
YU-3097/90890-01252
Standard
Limite de
faux-
rond:0,03 mm
(0,0012 in)0,05 mm
(0,002 in)
Jeu de
pied de
bielle:0,4 à 1,0 mm
(0,016 à
0,039 in)2,0 mm
(0,08 in)
Jeu laté-
ral:0,15 à 0,45 mm
(0,0059 à
0,0177 in)0,50 mm
(0,02 in)
Largeur
de volant:61,95 à
62,00 mm
(2,439 à
2,441 in)—
Crépine à huile
1. Contrôler:
Crépine à huile
Endommagement → Remplacer.
Tuyau d’amenée d’huile 2
1. Contrôler:
Tuyau d’amenée d’huile 2
Craquelures/endommagement →
Remplacer.
Orifices du tuyau d’amenée
d’huile 1
Obstrués → Souffler à l’air com-
primé.Cigüeñal
1. Medir:
Límite de descentramiento a
Límite de holgura del pie de biela
b
Holgura lateral de la cabeza de
biela c
Anchura del cigüeñal d
Fuera del valor especificado →
Cambiar.
Utilice la galga de cuadrante y un
galga de espesores.
Galga de cuadrante y
soporte:
YU-3097/90890-01252
Estándar
Límite de
descentra-
miento:0,03 mm
(0,0012 in)0,05 mm
(0,002 in)
Holgura
del pie de
biela:0,4 ~ 1,0 mm
(0,016 ~
0,039 in)2,0 mm
(0,08 in)
Holgura
lateral:0,15 ~ 0,45 mm
(0,0059 ~
0,0177 in) 0,50 mm
(0,02 in)
Anchura
del cigüe-
ñal:61,95 ~
62,00 mm
(2,439 ~
2,441 in) —
Depurador de aceite
1. Comprobar:
Depurador de aceite
Dañado → Cambiar.
Tubería de suministro de aceite 2
1. Comprobar:
Tubería de suministro de aceite 2
Grietas/daños → Cambiar.
Orificios de la tubería de suminis-
tro de aceite 1
Obstruidos → Aplicar aire com-
primido.
CARTER MOTEUR ET VILEBREQUIN
KURBELGEHÄUSE UND KURBELWELLE
CÁRTER Y CIGÜEÑAL

4 - 98

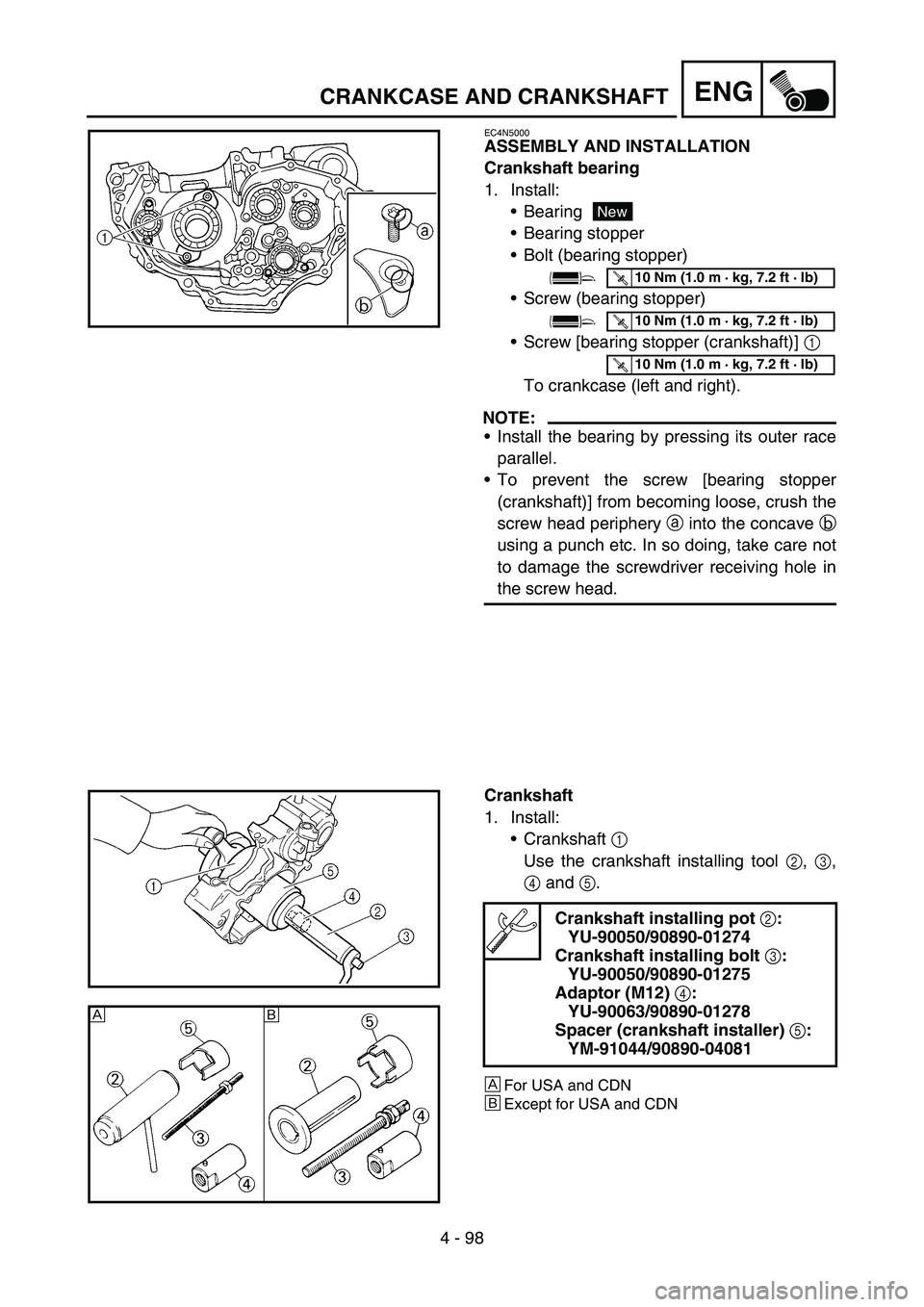

ENGCRANKCASE AND CRANKSHAFT
EC4N5000
ASSEMBLY AND INSTALLATION
Crankshaft bearing
1. Install:
Bearing
Bearing stopper
Bolt (bearing stopper)
Screw (bearing stopper)
Screw [bearing stopper (crankshaft)] 1
To crankcase (left and right).
NOTE:
Install the bearing by pressing its outer race
parallel.
To prevent the screw [bearing stopper
(crankshaft)] from becoming loose, crush the
screw head periphery a into the concave b
using a punch etc. In so doing, take care not
to damage the screwdriver receiving hole in
the screw head.
New
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
Crankshaft
1. Install:
Crankshaft 1
Use the crankshaft installing tool 2, 3,
4 and 5.
È
For USA and CDN
ÉExcept for USA and CDN
Crankshaft installing pot
2:
YU-90050/90890-01274
Crankshaft installing bolt
3:
YU-90050/90890-01275
Adaptor (M12)
4:
YU-90063/90890-01278
Spacer (crankshaft installer)
5:
YM-91044/90890-04081
ÈÉ

ENG
4 - 98
ZUSAMMENBAU UND MONTAGE
Kurbelwellen-Hauptlager
1. Montieren:
Lager
Lagerdeckel
Lagerdeckel-Schraube
Lagerdeckel-Schraube
Lagerdeckel-Schraube (Kur-
belwelle)
1
(an den Kurbelgehäuseteilen
links und rechts)
HINWEIS:
Zum Einbau des Lagers parallel
auf den Außenlaufring drücken.
Um zu verhindern, dass die Lager-
deckel-Schraube (Kurbelwelle)
sich löst, den Rand
a des Schrau-
benkopfes mit einem Treibdorn in
der Vertiefung
b verstemmen.
Dabei darauf achten, dass der
Schraubenkopf nicht völlig zerstört
wird.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
New
Kurbelwelle
1. Montieren:
Kurbelwelle
1
Das Kurbelwellen-Einbau-
werkzeug
2,
3,
4 und
5
verwenden.
È
USA und CDN
É
Nicht USA und CDN
Kurbelwellen-Einbaufas-
sung 2:
YU-90050/90890-01274
Kurbelwellen-Einbau-
schraube 3:
YU-90050/90890-01275
Adapter (M12) 4:
YU-90063/90890-01278
Kurbelwellen-Einbau-
hülse 5:
YM-91044/90890-04081
ASSEMBLAGE ET MONTAGE
Roulement de vilebrequin
1. Monter:
Roulement
Butoir de roulement
Boulon (butoir de roulement)
Vis (butoir de roulement)
Vis [butoir de roulement (vilebre-
quin)] 1
Sur le carter moteur (droit et gau-
che).
N.B.:
Monter le roulement en appuyant
parallèlement sur sa cage externe.
Pour éviter que la vis [butoir de roule-
ment (vilebrequin)] ne se détache,
enfoncer la périphérie de la tête de vis
a dans la partie concave b à l’aide
du poinçon, etc. De la sorte, veiller à
ne pas endommager l’orifice de récep-
tion du tournevis dans la tête de vis.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
New
Vilebrequin
1. Monter:
Vilebrequin 1
Utiliser l’outil de montage du
vilebrequin 2, 3, 4 et 5.
È
USA et CDN
É
Sauf USA et CDN
Pot de montage du vilebre-
quin 2:
YU-90050/90890-01274
Boulon de montage du vile-
brequin 3:
YU-90050/90890-01275
Adaptateur (M12) 4:
YU-90063/90890-01278
Entretoise (outil de mon-
tage du vilebrequin) 5:
YM-91044/90890-04081
MONTAJE E INSTALACIÓN
Cojinete del cigüeñal
1. Instalar:
Cojinete
Tope de cojinete
Tornillo (tope de cojinete)
Tornillo (tope de cojinete)
Tornillo [tope del cojinete (cigüe-
ñal)] 1
Al cárter (izquierda y derecha).
NOTA:
Monte el cojinete presionando la guía
exterior en paralelo.
Para evitar que el tornillo [tope de
cojinete (cigüeñal)] se afloje, intro-
duzca la periferia de la cabeza del tor-
nillo a en la parte cóncava b con un
punzón, etc. Al hacerlo tenga cuidado
de no dañar la ranura de la cabeza del
tornillo.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
New
Cigüeñal
1. Instalar:
Cigüeñal 1
Utilice el instalador de cigüeñal
2, 3, 4 y 5.
È
USA y CDN
É
Excepto USA y CDN
Guía de montaje del cigüe-
ñal 2:
YU-90050/90890-01274
Tornillo de montaje del
cigüeñal 3:
YU-90050/90890-01275
Adaptador (M12) 4:
YU-90063/90890-01278
Espaciador (instalador de
cigüeñal) 5:
YM-91044/90890-04081
CARTER MOTEUR ET VILEBREQUIN
KURBELGEHÄUSE UND KURBELWELLE
CÁRTER Y CIGÜEÑAL

4 - 99

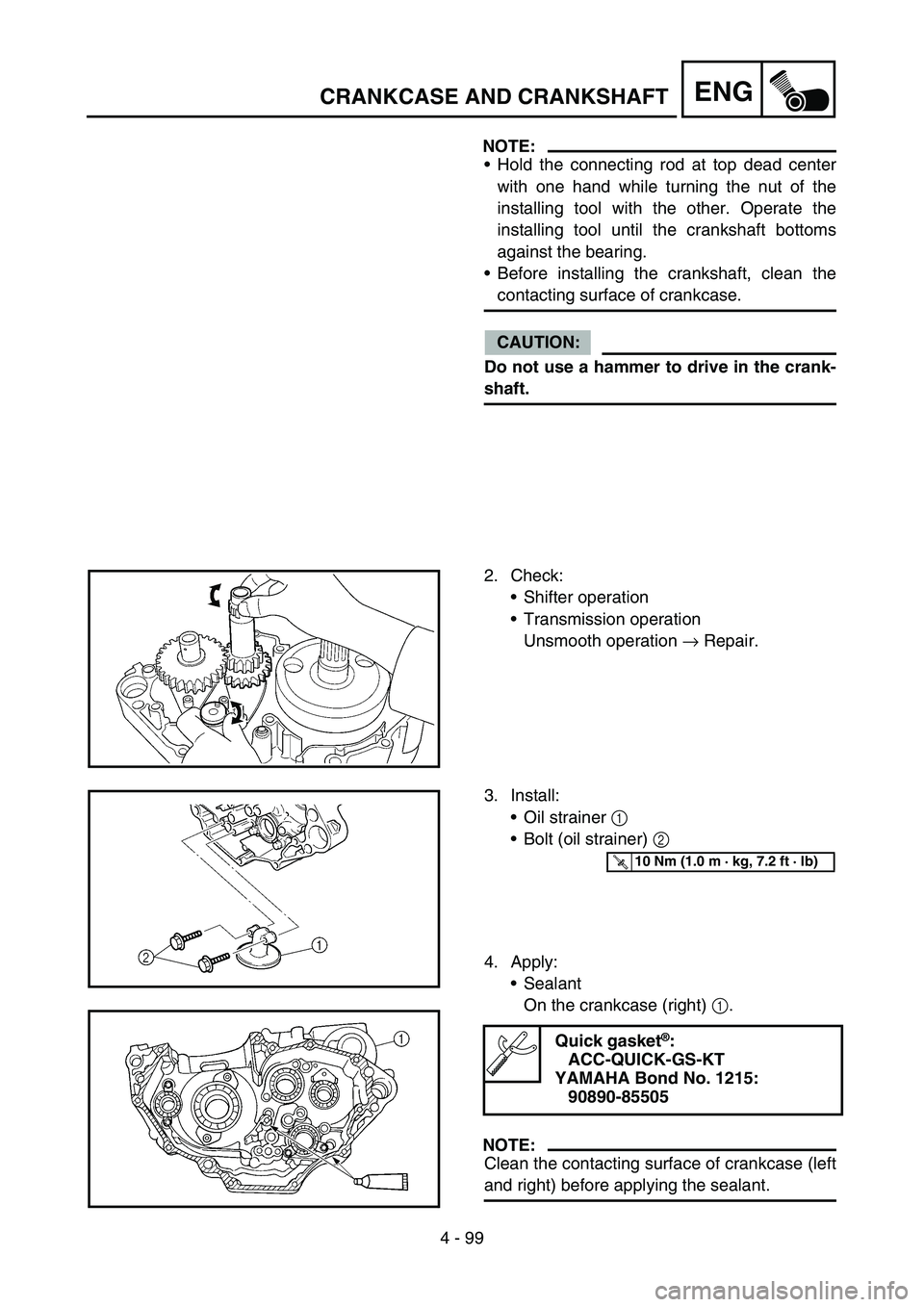

ENGCRANKCASE AND CRANKSHAFT
NOTE:
Hold the connecting rod at top dead center
with one hand while turning the nut of the
installing tool with the other. Operate the
installing tool until the crankshaft bottoms
against the bearing.
Before installing the crankshaft, clean the
contacting surface of crankcase.
CAUTION:
Do not use a hammer to drive in the crank-
shaft.
2. Check:
Shifter operation
Transmission operation
Unsmooth operation → Repair.
3. Install:
Oil strainer 1
Bolt (oil strainer) 2
4. Apply:
Sealant
On the crankcase (right) 1.
NOTE:
Clean the contacting surface of crankcase (left
and right) before applying the sealant.
Quick gasket®:
ACC-QUICK-GS-KT
YAMAHA Bond No. 1215:
90890-85505
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)

ENG
4 - 99
HINWEIS:
Wenn der Kolben im oberen Tot-
punkt (OT) des Verdichtungstaktes
steht, den Pleuel mit einer Hand
fest halten und dabei die Mutter
des Einbauwerkzeugs montieren.
Das Einbauwerkzeug betätigen,
bis das Kurbelgehäuse am Lager
anstößt.
Vor der Montage der Kurbelwelle
die Passfläche zum Kurbelge-
häuse reinigen.
ACHTUNG:
Die Kurbelwelle unter keinen
Umständen mit einem Hammer
eintreiben.
2. Kontrollieren:
Funktion der Schaltung
Funktion des Getriebes
Stockend
→ Instand setzen.
3. Montieren:
Ölsieb
1
Ölsieb-Schraube
2
4. Auftragen:
Dichtmasse
(auf das Kurbelgehäuseteil
rechts
1)
HINWEIS:
Vor dem Auftragen des Dichtmittels
müssen die Passflächen der beiden
Kurbelgehäuseteile gereinigt wer-
den.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Quick Gasket®:
ACC-QUICK-GS-KT
YAMAHA-Dichtmasse
Nr. 1215:
90890-85505

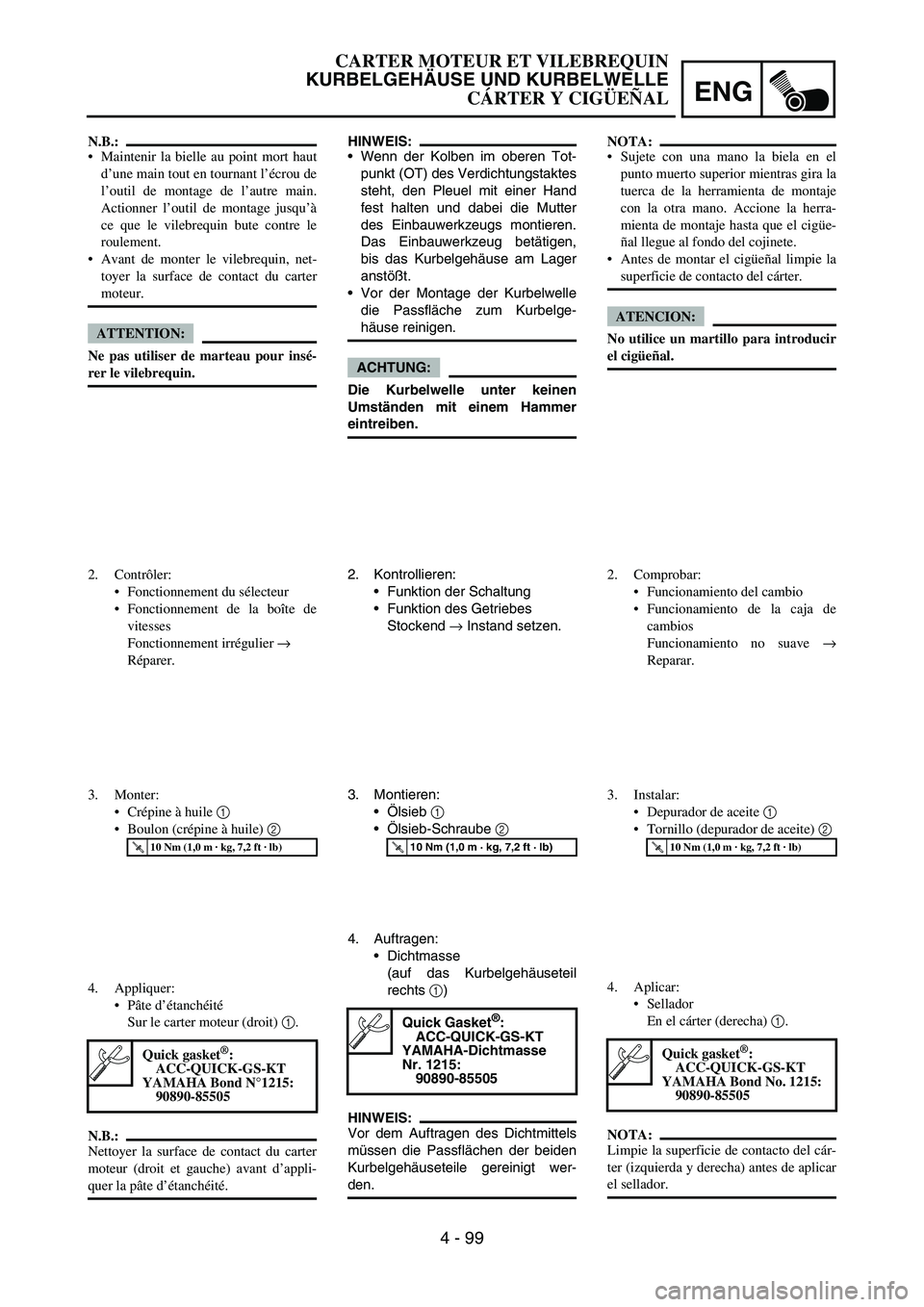

N.B.:
Maintenir la bielle au point mort haut
d’une main tout en tournant l’écrou de
l’outil de montage de l’autre main.
Actionner l’outil de montage jusqu’à
ce que le vilebrequin bute contre le
roulement.
Avant de monter le vilebrequin, net-
toyer la surface de contact du carter
moteur.
ATTENTION:
Ne pas utiliser de marteau pour insé-
rer le vilebrequin.
2. Contrôler:
Fonctionnement du sélecteur
Fonctionnement de la boîte de
vitesses
Fonctionnement irrégulier →
Réparer.
3. Monter:
Crépine à huile 1
Boulon (crépine à huile) 2
4. Appliquer:
Pâte d’étanchéité
Sur le carter moteur (droit) 1.
N.B.:
Nettoyer la surface de contact du carter
moteur (droit et gauche) avant d’appli-
quer la pâte d’étanchéité.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Quick gasket®:
ACC-QUICK-GS-KT
YAMAHA Bond N°1215:
90890-85505
NOTA:
Sujete con una mano la biela en el
punto muerto superior mientras gira la
tuerca de la herramienta de montaje
con la otra mano. Accione la herra-
mienta de montaje hasta que el cigüe-
ñal llegue al fondo del cojinete.
Antes de montar el cigüeñal limpie la
superficie de contacto del cárter.
ATENCION:
No utilice un martillo para introducir
el cigüeñal.
2. Comprobar:
Funcionamiento del cambio
Funcionamiento de la caja de
cambios
Funcionamiento no suave →
Reparar.
3. Instalar:
Depurador de aceite 1
Tornillo (depurador de aceite) 2
4. Aplicar:
Sellador
En el cárter (derecha) 1.
NOTA:
Limpie la superficie de contacto del cár-
ter (izquierda y derecha) antes de aplicar
el sellador.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Quick gasket®:
ACC-QUICK-GS-KT
YAMAHA Bond No. 1215:
90890-85505

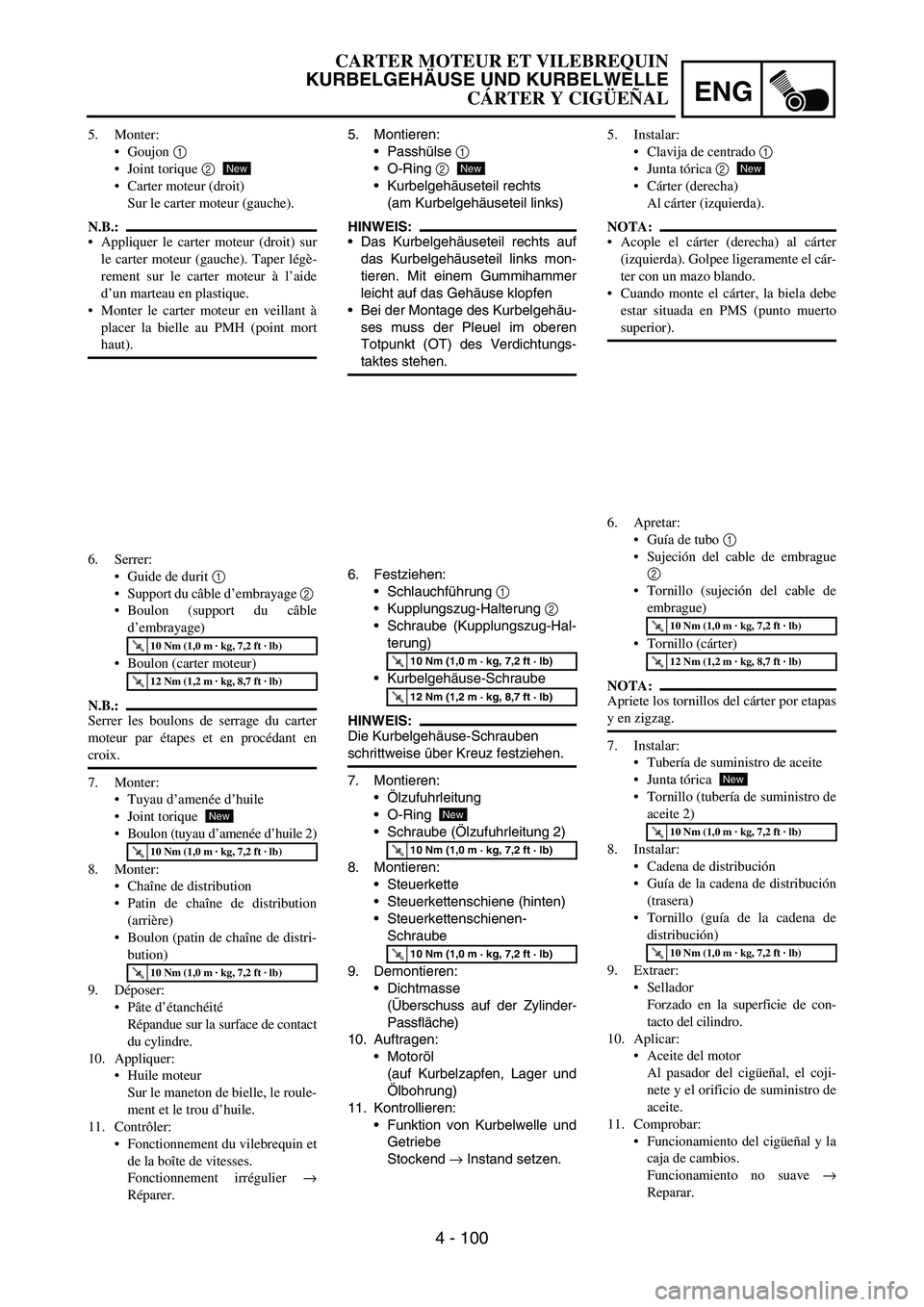

CARTER MOTEUR ET VILEBREQUIN
KURBELGEHÄUSE UND KURBELWELLE
CÁRTER Y CIGÜEÑAL

4 - 100
ENGCRANKCASE AND CRANKSHAFT
5. Install:
Dowel pin 1
O-ring 2
Crankcase (right)
To crankcase (left).
NOTE:
Fit the crankcase (right) onto the crankcase
(left). Tap lightly on the case with soft ham-
mer.
When installing the crankcase, the connect-
ing rod should be positioned at TDC (top
dead center).
New
6. Tighten:
Hose guide 1
Clutch cable holder 2
Bolt (clutch cable holder)
Bolt (crankcase)
NOTE:
Tighten the crankcase tightening bolts in
stage, using a crisscross pattern.
7. Install:
Oil delivery pipe
O-ring
Bolt (oil delivery pipe 2)
8. Install:
Timing chain
Timing chain guide (rear)
Bolt (timing chain guide)
9. Remove:
Sealant
Forced out on the cylinder mating surface.
10. Apply:
Engine oil
To the crank pin, bearing and oil delivery
hole.
11. Check:
Crankshaft and transmission operation.
Unsmooth operation → Repair.
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
T R..12 Nm (1.2 m · kg, 8.7 ft · lb)
New
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)

ENG
4 - 100
5. Montieren:
Passhülse
1
O-Ring
2
Kurbelgehäuseteil rechts
(am Kurbelgehäuseteil links)
HINWEIS:
Das Kurbelgehäuseteil rechts auf
das Kurbelgehäuseteil links mon-
tieren. Mit einem Gummihammer
leicht auf das Gehäuse klopfen
Bei der Montage des Kurbelgehäu-
ses muss der Pleuel im oberen
Totpunkt (OT) des Verdichtungs-
taktes stehen.
New
6. Festziehen:
Schlauchführung
1
Kupplungszug-Halterung
2
Schraube (Kupplungszug-Hal-
terung)
Kurbelgehäuse-Schraube
HINWEIS:
Die Kurbelgehäuse-Schrauben
schrittweise über Kreuz festziehen.
7. Montieren:
Ölzufuhrleitung
O-Ring
Schraube (Ölzufuhrleitung 2)
8. Montieren:
Steuerkette
Steuerkettenschiene (hinten)
Steuerkettenschienen-
Schraube
9. Demontieren:
Dichtmasse
(Überschuss auf der Zylinder-
Passfläche)
10. Auftragen:
Motoröl
(auf Kurbelzapfen, Lager und
Ölbohrung)
11. Kontrollieren:
Funktion von Kurbelwelle und
Getriebe
Stockend
→ Instand setzen.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..12 Nm (1,2 m · kg, 8,7 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
New
5. Monter:
Goujon 1
Joint torique 2
Carter moteur (droit)
Sur le carter moteur (gauche).
N.B.:
Appliquer le carter moteur (droit) sur
le carter moteur (gauche). Taper légè-
rement sur le carter moteur à l’aide
d’un marteau en plastique.
Monter le carter moteur en veillant à
placer la bielle au PMH (point mort
haut).
6. Serrer:
Guide de durit 1
Support du câble d’embrayage 2
Boulon (support du câble
d’embrayage)
Boulon (carter moteur)
N.B.:
Serrer les boulons de serrage du carter
moteur par étapes et en procédant en
croix.
7. Monter:
Tuyau d’amenée d’huile
Joint torique
Boulon (tuyau d’amenée d’huile 2)
8. Monter:
Chaîne de distribution
Patin de chaîne de distribution
(arrière)
Boulon (patin de chaîne de distri-
bution)
9. Déposer:
Pâte d’étanchéité
Répandue sur la surface de contact
du cylindre.
10. Appliquer:
Huile moteur
Sur le maneton de bielle, le roule-
ment et le trou d’huile.
11. Contrôler:
Fonctionnement du vilebrequin et
de la boîte de vitesses.
Fonctionnement irrégulier →
Réparer.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..12 Nm (1,2 m · kg, 8,7 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
New
New
5. Instalar:
Clavija de centrado 1
Junta tórica 2
Cárter (derecha)
Al cárter (izquierda).
NOTA:
Acople el cárter (derecha) al cárter
(izquierda). Golpee ligeramente el cár-
ter con un mazo blando.
Cuando monte el cárter, la biela debe
estar situada en PMS (punto muerto
superior).
6. Apretar:
Guía de tubo 1
Sujeción del cable de embrague
2
Tornillo (sujeción del cable de
embrague)
Tornillo (cárter)
NOTA:
Apriete los tornillos del cárter por etapas
y en zigzag.
7. Instalar:
Tubería de suministro de aceite
Junta tórica
Tornillo (tubería de suministro de
aceite 2)
8. Instalar:
Cadena de distribución
Guía de la cadena de distribución
(trasera)
Tornillo (guía de la cadena de
distribución)
9. Extraer:
Sellador
Forzado en la superficie de con-
tacto del cilindro.
10. Aplicar:
Aceite del motor
Al pasador del cigüeñal, el coji-
nete y el orificio de suministro de
aceite.
11. Comprobar:
Funcionamiento del cigüeñal y la
caja de cambios.
Funcionamiento no suave →
Reparar.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..12 Nm (1,2 m · kg, 8,7 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
New
New
CARTER MOTEUR ET VILEBREQUIN
KURBELGEHÄUSE UND KURBELWELLE
CÁRTER Y CIGÜEÑAL

4 - 101
ENGTRANSMISSION, SHIFT CAM AND SHIFT FORK
TRANSMISSION, SHIFT CAM AND SHIFT FORK
TRANSMISSION, SHIFT CAM AND SHIFT FORK
Extent of removal:
1 Shift fork, shift cam, main axle and drive axle removal
Extent of removal Order Part name Q’ty Remarks
TRANSMISSION, SHIFT CAM
AND SHIFT FORK REMOVAL
Preparation for removal Engine Refer to “ENGINE REMOVAL” section.
Separate the crankcase. Refer to “CRANKCASE AND CRANK-
SHAFT” section.
1 Shift fork 1 1
Refer to “REMOVAL POINTS”. 2 Shift fork 2 1
3 Shift fork 3 1
4Shift cam 1
5 Main axle 1
6 Drive axle 1
7 Collar 1
1

ENG
4 - 101
GETRIEBE, SCHALTWALZE UND SCHALTGABELN
GETRIEBE, SCHALTWALZE UND SCHALTGABELN
Arbeitsumfang:
1 Schaltgabeln, Schaltwalze, Getriebe-Eingangs- und -Ausgangswellen demontieren
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
GETRIEBE, SCHALTWALZE UND
SCHALTGABELN DEMONTIEREN
Vorbereitungsarbeiten Motor Siehe unter “MOTOR DEMONTIEREN”.
Das Kurbelgehäuse auftrennen. Siehe unter “KURBELGEHÄUSE UND KURBEL-
WELLE”.
1 Schaltgabel 1 1
Siehe unter “DEMONTAGE-EINZELHEITEN”. 2 Schaltgabel 2 1
3 Schaltgabel 3 1
4 Schaltwalze 1
5 Eingangswelle 1
6 Ausgangswelle 1
7 Distanzhülse 1
1
BOITE DE VITESSES, TAMBOUR ET FOURCHETTES DE SELECTION
BOITE DE VITESSES, TAMBOUR ET FOURCHETTES DE SELECTION
Organisation de la dépose:1 Dépose des fourchettes de sélection, du tambour, de l’arbre primaire et de l’arbre secondaire
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEPOSE DE LA BOITE DE VITESSES,
DU TAMBOUR ET DES FOURCHETTES
DE SELECTION
Préparation à la dépose Moteur Se reporter à la section “DEPOSE DU MOTEUR”.
Séparer le carter moteur. Se reporter à la section “CARTER MOTEUR ET VILE-
BREQUIN”.
1 Fourchette de sélection 1 1
Se reporter à “POINTS DE DEPOSE”. 2 Fourchette de sélection 2 1
3 Fourchette de sélection 3 1
4 Tambour 1
5 Arbre primaire 1
6 Arbre secondaire 1
7Entretoise épaulée1
1
CAJA DE CAMBIOS, LEVA DE CAMBIO Y HORQUILLA DE CAMBIO
CAJA DE CAMBIOS, LEVA DE CAMBIO Y HORQUILLA DE CAMBIO
Extensión del desmontaje:1 Desmontaje de la horquilla de cambio, la leva de cambio, el eje principal y el eje posterior
Extensión del desmontaje Orden Nombre de la pieza Ctd. Observaciones
DESMONTAJE DE LA CAJA DE CAM-
BIOS, LA LEVA DE CAMBIO Y LA HOR-
QUILLA DE CAMBIO
Preparación para el desmontaje Motor Consulte el apartado “DESMONTAJE DEL MOTOR”.
Separe el cárter. Consulte el apartado “CÁRTER Y CIGÜEÑAL”.
1 Horquilla de cambio 1 1
Consulte el apartado “PUNTOS DE DESMONTAJE”. 2 Horquilla de cambio 2 1
3 Horquilla de cambio 3 1
4 Leva de cambio 1
5 Eje principal 1
6 Eje posterior 1
7 Casquillo 1
1
BOITE DE VITESSES, TAMBOUR ET FOURCHETTES DE SELECTION
GETRIEBE, SCHALTWALZE UND SCHALTGABELN
CAJA DE CAMBIOS, LEVA DE CAMBIO Y HORQUILLA DE CAMBIO

4 - 102
ENGTRANSMISSION, SHIFT CAM AND SHIFT FORK
EC4H3000
REMOVAL POINTS
Shift fork, shaft cam and transmission
1. Remove:
Shift forks
Shift cam
Main axle
Drive axle
NOTE:
Tap lightly on the transmission drive axle and
shift cam with a soft hammer to remove.
Remove assembly carefully. Note the posi-
tion of each part. Pay particular attention to
the location and direction of shift forks.
EC4H4000
INSPECTION
EC4H4200
Gears
1. Inspect:
Matching dog a
Gear teeth b
Shift fork groove c
Wear/damage → Replace.
2. Inspect:
O-ring 1
Damage → Replace.
3. Check:
Gears movement
Unsmooth movement → Repair or
replace.
EC4H4600
Bearing
1. Inspect:
Bearing 1
Rotate inner race with a finger.
Rough spot/seizure → Replace.
