4 - 75

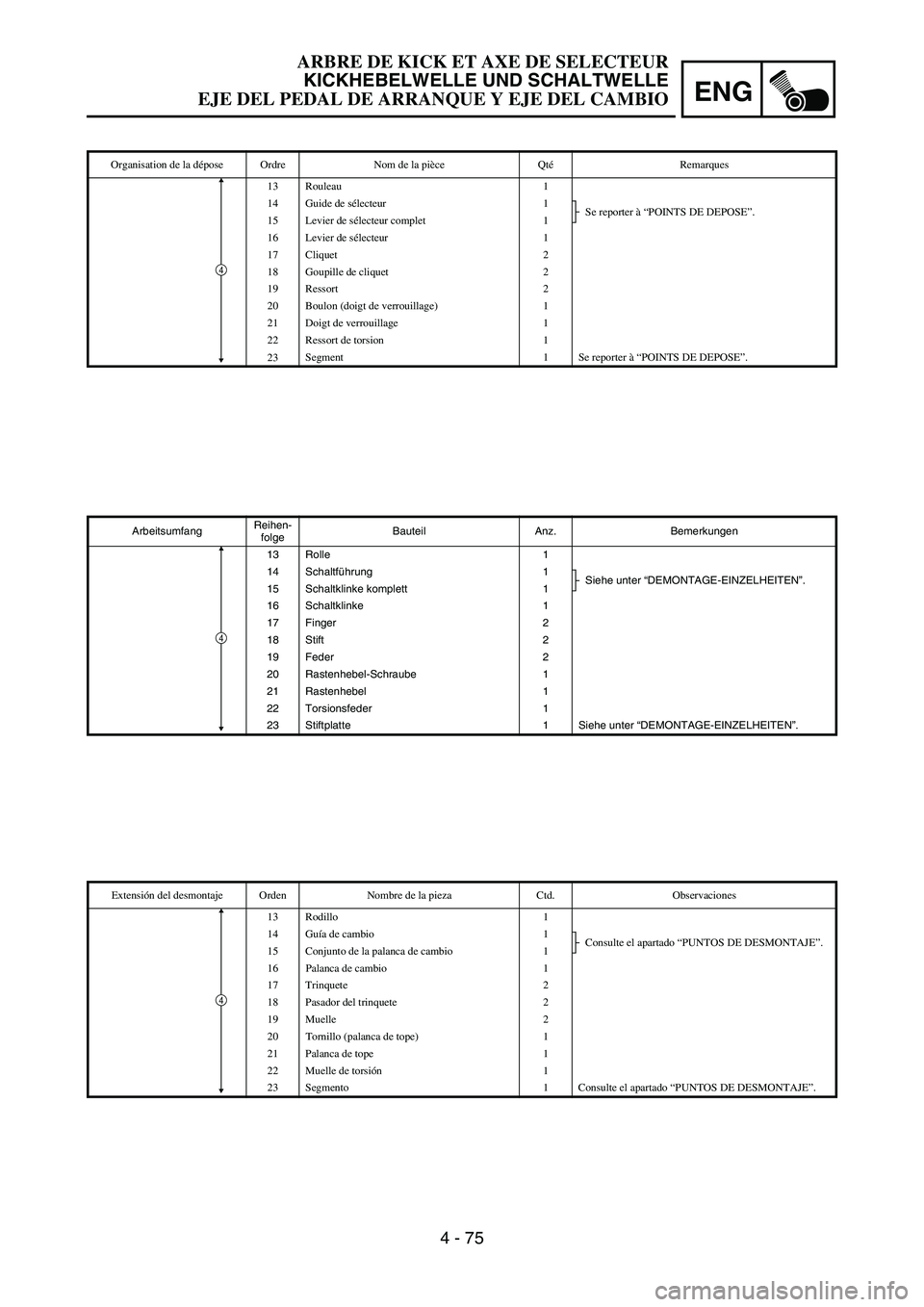

ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
13 Rolle 1
14 Schaltführung 1
Siehe unter “DEMONTAGE-EINZELHEITEN”.
15 Schaltklinke komplett 1
16 Schaltklinke 1
17 Finger 2
18 Stift 2
19 Feder 2
20 Rastenhebel-Schraube 1
21 Rastenhebel 1
22 Torsionsfeder 1
23 Stiftplatte 1 Siehe unter “DEMONTAGE-EINZELHEITEN”.
4
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
13 Rouleau 1
14 Guide de sélecteur 1
Se reporter à “POINTS DE DEPOSE”.
15 Levier de sélecteur complet 1
16 Levier de sélecteur 1
17 Cliquet 2
18 Goupille de cliquet 2
19 Ressort 2
20 Boulon (doigt de verrouillage) 1
21 Doigt de verrouillage 1
22 Ressort de torsion 1
23Segment 1 Se reporter à “POINTS DE DEPOSE”.
4
Extensión del desmontaje Orden Nombre de la pieza Ctd. Observaciones
13 Rodillo 1
14 Guía de cambio 1
Consulte el apartado “PUNTOS DE DESMONTAJE”.
15 Conjunto de la palanca de cambio 1
16 Palanca de cambio 1
17 Trinquete 2
18 Pasador del trinquete 2
19 Muelle 2
20 Tornillo (palanca de tope) 1
21 Palanca de tope 1
22 Muelle de torsión1
23 Segmento 1 Consulte el apartado “PUNTOS DE DESMONTAJE”.
4
ARBRE DE KICK ET AXE DE SELECTEUR
KICKHEBELWELLE UND SCHALTWELLE
EJE DEL PEDAL DE ARRANQUE Y EJE DEL CAMBIO

4 - 76
ENGKICK AXLE AND SHIFT SHAFT

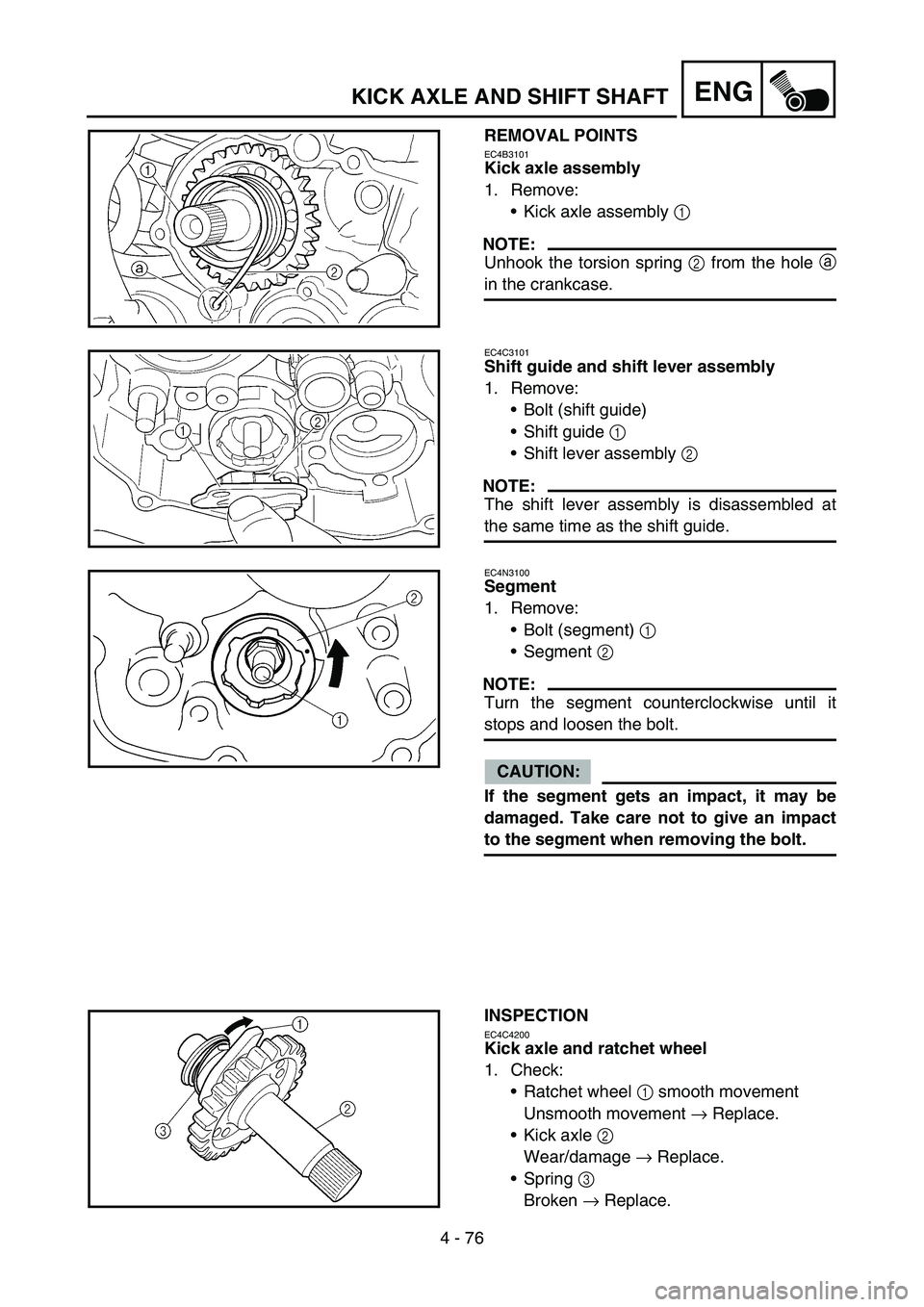

REMOVAL POINTS
EC4B3101
Kick axle assembly
1. Remove:
Kick axle assembly 1
NOTE:
Unhook the torsion spring 2 from the hole a
in the crankcase.
EC4C3101
Shift guide and shift lever assembly
1. Remove:
Bolt (shift guide)
Shift guide 1
Shift lever assembly 2
NOTE:
The shift lever assembly is disassembled at
the same time as the shift guide.
EC4N3100
Segment
1. Remove:
Bolt (segment) 1
Segment 2
NOTE:
Turn the segment counterclockwise until it
stops and loosen the bolt.
CAUTION:
If the segment gets an impact, it may be
damaged. Take care not to give an impact
to the segment when removing the bolt.
INSPECTION
EC4C4200
Kick axle and ratchet wheel
1. Check:
Ratchet wheel 1 smooth movement
Unsmooth movement → Replace.
Kick axle 2
Wear/damage → Replace.
Spring 3
Broken → Replace.

ENG
4 - 76

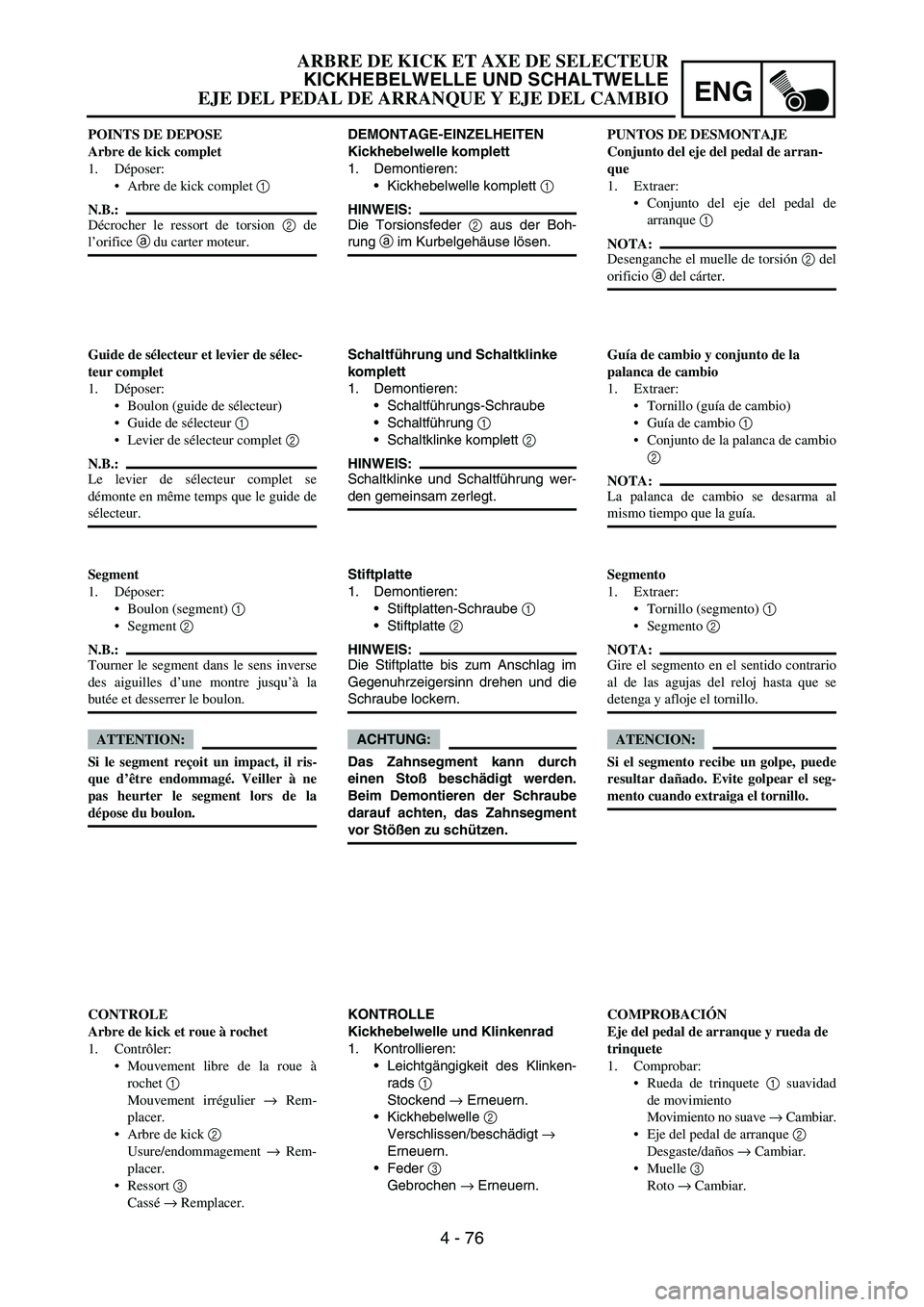

DEMONTAGE-EINZELHEITEN
Kickhebelwelle komplett
1. Demontieren:
Kickhebelwelle komplett
1
HINWEIS:
Die Torsionsfeder
2 aus der Boh-
rung
a im Kurbelgehäuse lösen.
Schaltführung und Schaltklinke
komplett
1. Demontieren:
Schaltführungs-Schraube
Schaltführung
1
Schaltklinke komplett
2
HINWEIS:
Schaltklinke und Schaltführung wer-
den gemeinsam zerlegt.
Stiftplatte
1. Demontieren:
Stiftplatten-Schraube
1
Stiftplatte
2
HINWEIS:
Die Stiftplatte bis zum Anschlag im
Gegenuhrzeigersinn drehen und die
Schraube lockern.
ACHTUNG:
Das Zahnsegment kann durch
einen Stoß beschädigt werden.
Beim Demontieren der Schraube
darauf achten, das Zahnsegment
vor Stößen zu schützen.
KONTROLLE
Kickhebelwelle und Klinkenrad
1. Kontrollieren:
Leichtgängigkeit des Klinken-
rads
1
Stockend
→ Erneuern.
Kickhebelwelle
2
Verschlissen/beschädigt
→
Erneuern.
Feder
3
Gebrochen
→ Erneuern. POINTS DE DEPOSE
Arbre de kick complet
1. Déposer:
Arbre de kick complet 1
N.B.:
Décrocher le ressort de torsion 2 de
l’orifice a du carter moteur.
Guide de sélecteur et levier de sélec-
teur complet
1. Déposer:
Boulon (guide de sélecteur)
Guide de sélecteur 1
Levier de sélecteur complet 2
N.B.:
Le levier de sélecteur complet se
démonte en même temps que le guide de
sélecteur.
Segment
1. Déposer:
Boulon (segment) 1
Segment 2
N.B.:
Tourner le segment dans le sens inverse
des aiguilles d’une montre jusqu’à la
butée et desserrer le boulon.
ATTENTION:
Si le segment reçoit un impact, il ris-
que d’être endommagé. Veiller à ne
pas heurter le segment lors de la
dépose du boulon.
CONTROLE
Arbre de kick et roue à rochet
1. Contrôler:
Mouvement libre de la roue à
rochet 1
Mouvement irrégulier → Rem-
placer.
Arbre de kick 2
Usure/endommagement → Rem-
placer.
Ressort 3
Cassé → Remplacer.PUNTOS DE DESMONTAJE
Conjunto del eje del pedal de arran-
que
1. Extraer:
Conjunto del eje del pedal de
arranque 1
NOTA:
Desenganche el muelle de torsión 2 del
orificio a del cárter.
Guía de cambio y conjunto de la
palanca de cambio
1. Extraer:
Tornillo (guía de cambio)
Guía de cambio 1
Conjunto de la palanca de cambio
2
NOTA:
La palanca de cambio se desarma al
mismo tiempo que la guía.
Segmento
1. Extraer:
Tornillo (segmento) 1
Segmento 2
NOTA:
Gire el segmento en el sentido contrario
al de las agujas del reloj hasta que se
detenga y afloje el tornillo.
ATENCION:
Si el segmento recibe un golpe, puede
resultar dañado. Evite golpear el seg-
mento cuando extraiga el tornillo.
COMPROBACIÓN
Eje del pedal de arranque y rueda de
trinquete
1. Comprobar:
Rueda de trinquete 1 suavidad
de movimiento
Movimiento no suave → Cambiar.
Eje del pedal de arranque 2
Desgaste/daños → Cambiar.
Muelle 3
Roto → Cambiar.
ARBRE DE KICK ET AXE DE SELECTEUR
KICKHEBELWELLE UND SCHALTWELLE
EJE DEL PEDAL DE ARRANQUE Y EJE DEL CAMBIO

4 - 77
ENGKICK AXLE AND SHIFT SHAFT

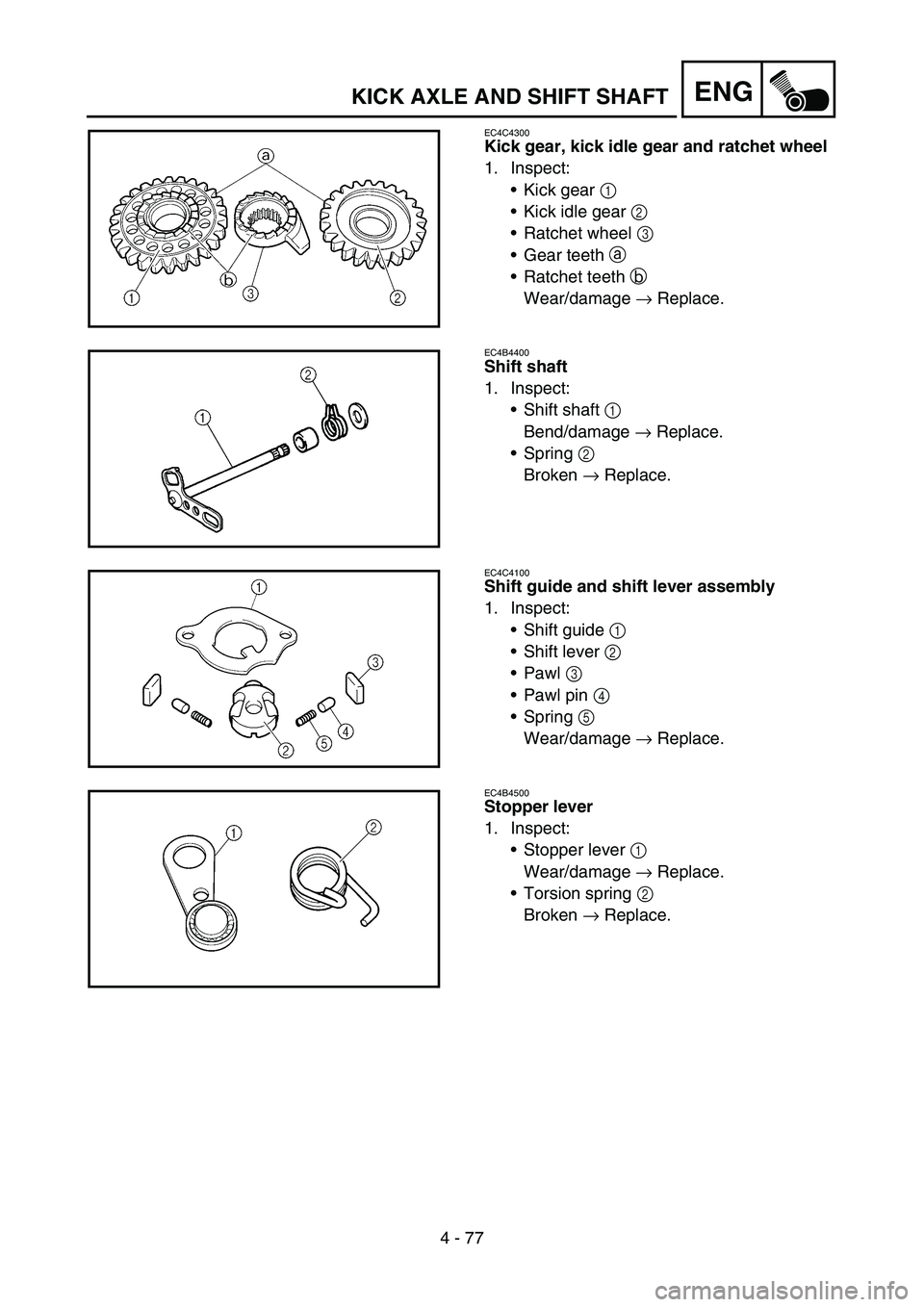

EC4C4300
Kick gear, kick idle gear and ratchet wheel
1. Inspect:
Kick gear 1
Kick idle gear 2
Ratchet wheel 3
Gear teeth a
Ratchet teeth b
Wear/damage → Replace.
EC4B4400
Shift shaft
1. Inspect:
Shift shaft 1
Bend/damage → Replace.
Spring 2
Broken → Replace.
EC4C4100
Shift guide and shift lever assembly
1. Inspect:
Shift guide 1
Shift lever 2
Pawl 3
Pawl pin 4
Spring 5
Wear/damage → Replace.
EC4B4500
Stopper lever
1. Inspect:
Stopper lever 1
Wear/damage → Replace.
Torsion spring 2
Broken → Replace.

ENG
4 - 77
Kickstarter-Ritzel, -Zwischenrad
und -Klinkenrad
1. Kontrollieren:
Kickstarter-Ritzel
1
Kickstarter-Zwischenrad
2
Klinkenrad
3
Verzahnung
a
Klinkenverzahnung
b
Verschlissen/beschädigt
→
Erneuern.
Schaltwelle
1. Kontrollieren:
Schaltwelle
1
Verbogen/beschädigt
→
Erneuern.
Feder
2
Gebrochen
→ Erneuern.
Schaltführung und Schaltklinke
komplett
1. Kontrollieren:
Schaltführung
1
Schaltklinke
2
Finger
3
Stift
4
Feder
5
Verschlissen/beschädigt
→
Erneuern.
Rastenhebel
1. Kontrollieren:
Rastenhebel
1
Verschlissen/beschädigt
→
Erneuern.
Torsionsfeder
2
Gebrochen

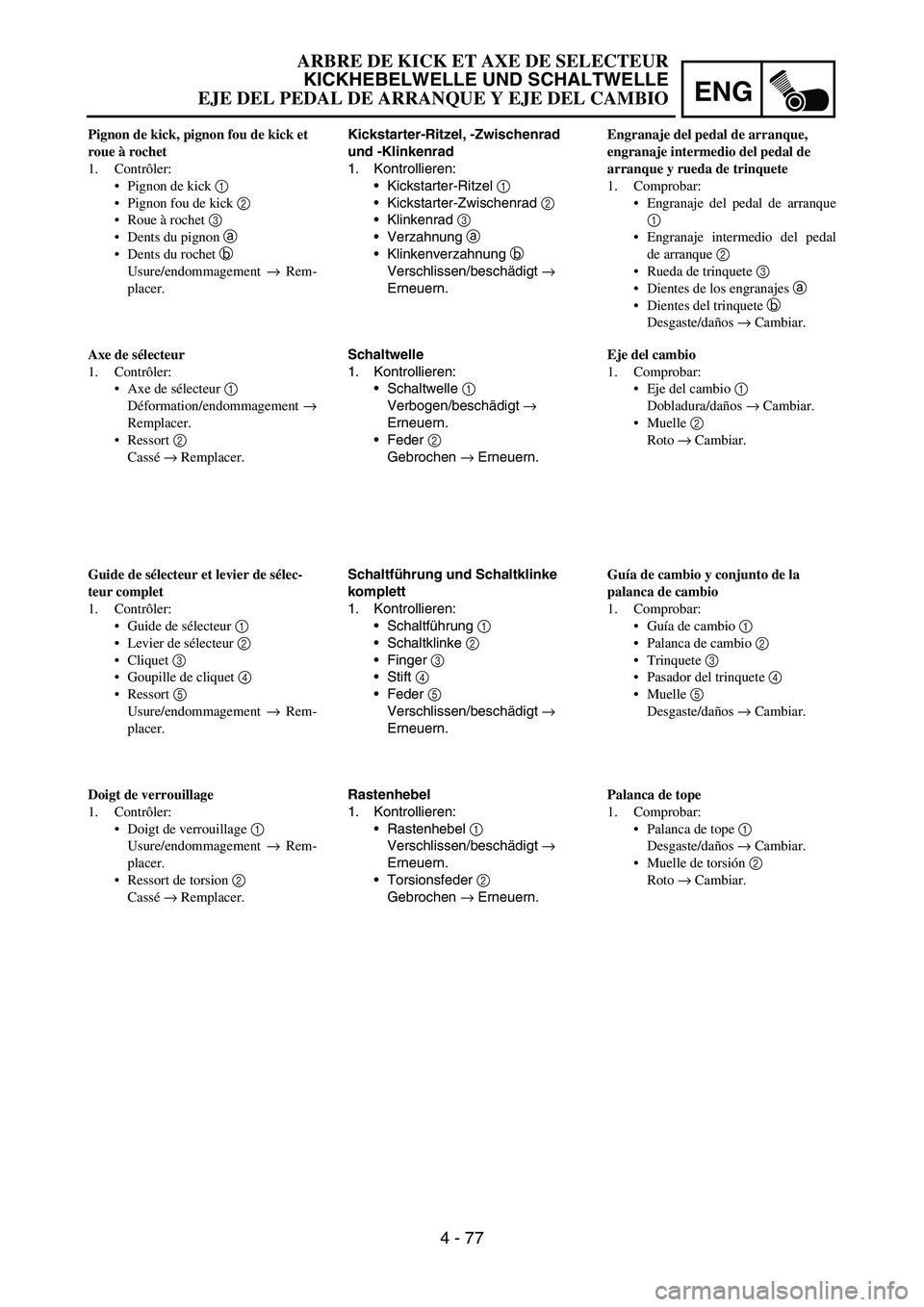

→ Erneuern. Pignon de kick, pignon fou de kick et
roue à rochet
1. Contrôler:
Pignon de kick 1
Pignon fou de kick 2
Roue à rochet 3
Dents du pignon a
Dents du rochet b
Usure/endommagement → Rem-
placer.
Axe de sélecteur
1. Contrôler:
Axe de sélecteur 1
Déformation/endommagement →
Remplacer.
Ressort 2
Cassé → Remplacer.
Guide de sélecteur et levier de sélec-
teur complet
1. Contrôler:
Guide de sélecteur 1
Levier de sélecteur 2
Cliquet 3
Goupille de cliquet 4
Ressort 5
Usure/endommagement → Rem-
placer.
Doigt de verrouillage
1. Contrôler:
Doigt de verrouillage 1
Usure/endommagement → Rem-
placer.
Ressort de torsion 2
Cassé → Remplacer.Engranaje del pedal de arranque,
engranaje intermedio del pedal de
arranque y rueda de trinquete
1. Comprobar:
Engranaje del pedal de arranque
1
Engranaje intermedio del pedal
de arranque 2
Rueda de trinquete 3
Dientes de los engranajes a
Dientes del trinquete b
Desgaste/daños → Cambiar.
Eje del cambio
1. Comprobar:
Eje del cambio 1
Dobladura/daños → Cambiar.
Muelle 2
Roto → Cambiar.
Guía de cambio y conjunto de la
palanca de cambio
1. Comprobar:
Guía de cambio 1
Palanca de cambio 2
Trinquete 3
Pasador del trinquete 4
Muelle 5
Desgaste/daños → Cambiar.
Palanca de tope
1. Comprobar:
Palanca de tope 1
Desgaste/daños → Cambiar.
Muelle de torsión 2
Roto → Cambiar.
ARBRE DE KICK ET AXE DE SELECTEUR
KICKHEBELWELLE UND SCHALTWELLE
EJE DEL PEDAL DE ARRANQUE Y EJE DEL CAMBIO

4 - 78
ENGKICK AXLE AND SHIFT SHAFT
EC4C5000

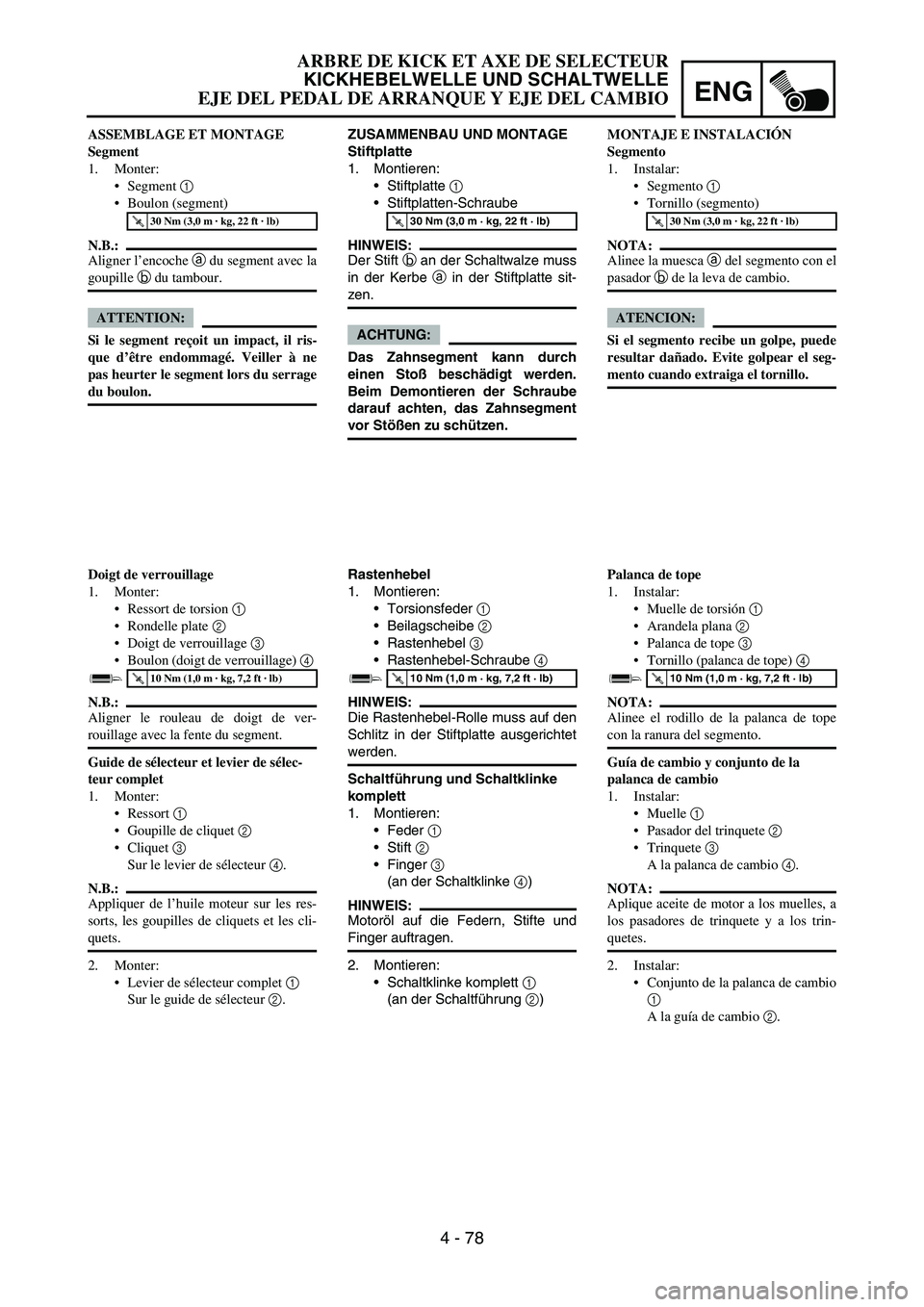

ASSEMBLY AND INSTALLATION
Segment
1. Install:
Segment 1
Bolt (segment)
NOTE:
Align the notch a on the segment with the pin
b on the shift cam.
CAUTION:
If the segment gets an impact, it may be
damaged. Take care not to give an impact
to the segment when tightening the bolt.
T R..30 Nm (3.0 m · kg, 22 ft · lb)
EC4B5111
Stopper lever
1. Install:
Torsion spring 1
Plain washer 2
Stopper lever 3
Bolt (stopper lever) 4
NOTE:
Align the stopper lever roller with the slot on
segment.
Shift guide and shift lever assembly
1. Install:
Spring 1
Pawl pin 2
Pawl 3
To shift lever 4.
NOTE:
Apply the engine oil on the springs, pawl pins
and pawls.
2. Install:
Shift lever assembly 1
To shift guide 2.
1
2
4
3T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
1
2

ENG
4 - 78
ZUSAMMENBAU UND MONTAGE
Stiftplatte
1. Montieren:
Stiftplatte
1
Stiftplatten-Schraube
HINWEIS:
Der Stift
b an der Schaltwalze muss
in der Kerbe
a in der Stiftplatte sit-
zen.
ACHTUNG:
Das Zahnsegment kann durch
einen Stoß beschädigt werden.
Beim Demontieren der Schraube
darauf achten, das Zahnsegment
vor Stößen zu schützen.
T R..30 Nm (3,0 m · kg, 22 ft · lb)
Rastenhebel
1. Montieren:
Torsionsfeder
1
Beilagscheibe
2
Rastenhebel
3
Rastenhebel-Schraube
4
HINWEIS:
Die Rastenhebel-Rolle muss auf den
Schlitz in der Stiftplatte ausgerichtet
werden.
Schaltführung und Schaltklinke
komplett
1. Montieren:
Feder
1
Stift
2
Finger
3
(an der Schaltklinke
4)
HINWEIS:
Motoröl auf die Federn, Stifte und
Finger auftragen.
2. Montieren:
Schaltklinke komplett
1
(an der Schaltführung
2)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
ASSEMBLAGE ET MONTAGE
Segment
1. Monter:
Segment 1
Boulon (segment)
N.B.:
Aligner l’encoche a du segment avec la
goupille b du tambour.
ATTENTION:
Si le segment reçoit un impact, il ris-
que d’être endommagé. Veiller à ne
pas heurter le segment lors du serrage
du boulon.
T R..30 Nm (3,0 m · kg, 22 ft · lb)
Doigt de verrouillage
1. Monter:
Ressort de torsion 1
Rondelle plate 2
Doigt de verrouillage 3
Boulon (doigt de verrouillage) 4
N.B.:
Aligner le rouleau de doigt de ver-
rouillage avec la fente du segment.
Guide de sélecteur et levier de sélec-
teur complet
1. Monter:
Ressort 1
Goupille de cliquet 2
Cliquet 3
Sur le levier de sélecteur 4.
N.B.:
Appliquer de l’huile moteur sur les res-
sorts, les goupilles de cliquets et les cli-
quets.
2. Monter:
Levier de sélecteur complet 1
Sur le guide de sélecteur 2.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
MONTAJE E INSTALACIÓN
Segmento
1. Instalar:
Segmento 1
Tornillo (segmento)
NOTA:
Alinee la muesca a del segmento con el
pasador b de la leva de cambio.
ATENCION:
Si el segmento recibe un golpe, puede
resultar dañado. Evite golpear el seg-
mento cuando extraiga el tornillo.
T R..30 Nm (3,0 m · kg, 22 ft · lb)
Palanca de tope
1. Instalar:
Muelle de torsión 1
Arandela plana 2
Palanca de tope 3
Tornillo (palanca de tope) 4
NOTA:
Alinee el rodillo de la palanca de tope
con la ranura del segmento.
Guía de cambio y conjunto de la
palanca de cambio
1. Instalar:
Muelle 1
Pasador del trinquete 2
Trinquete 3
A la palanca de cambio 4.
NOTA:
Aplique aceite de motor a los muelles, a
los pasadores de trinquete y a los trin-
quetes.
2. Instalar:
Conjunto de la palanca de cambio
1
A la guía de cambio 2.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)

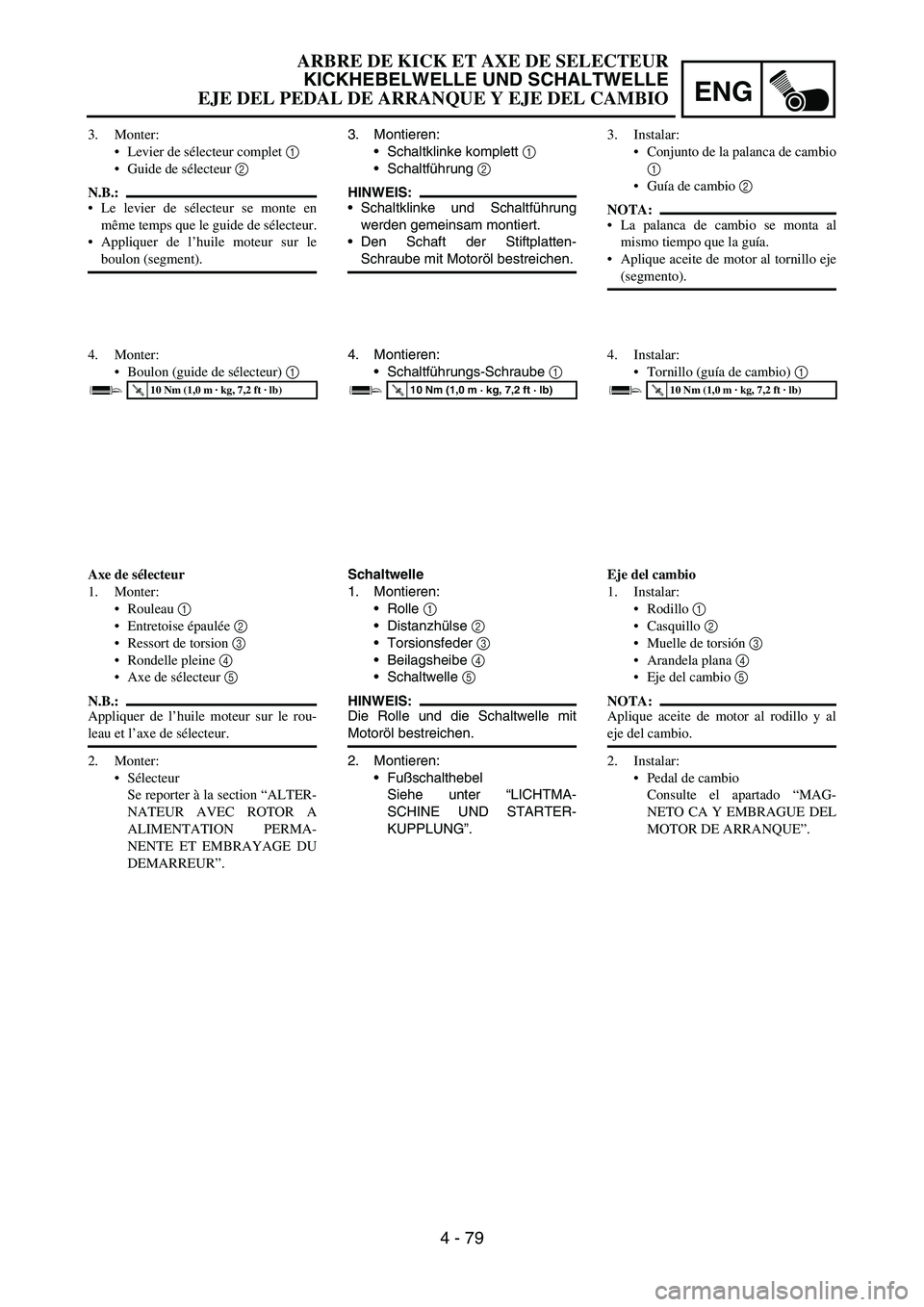

ARBRE DE KICK ET AXE DE SELECTEUR
KICKHEBELWELLE UND SCHALTWELLE
EJE DEL PEDAL DE ARRANQUE Y EJE DEL CAMBIO

4 - 79
ENGKICK AXLE AND SHIFT SHAFT
3. Install:
Shift lever assembly 1
Shift guide 2
NOTE:
The shift lever assembly is installed at the
same time as the shift guide.
Apply the engine oil on the bolt (segment)
shaft.
4. Install:
Bolt (shift guide) 1
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
EC4C5301
Shift shaft
1. Install:
Roller 1
Collar 2
Torsion spring 3
Plain washer 4
Shift shaft 5
NOTE:
Apply the engine oil on the roller and shift
shaft.
2. Install:
Shift pedal
Refer to “AC MAGNETO AND STARTER
CLUTCH” section.

ENG
4 - 79
3. Montieren:
Schaltklinke komplett
1
Schaltführung
2
HINWEIS:
Schaltklinke und Schaltführung
werden gemeinsam montiert.
Den Schaft der Stiftplatten-
Schraube mit Motoröl bestreichen.
4. Montieren:
Schaltführungs-Schraube
1
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Schaltwelle
1. Montieren:
Rolle
1
Distanzhülse
2
Torsionsfeder
3
Beilagsheibe
4
Schaltwelle
5
HINWEIS:
Die Rolle und die Schaltwelle mit
Motoröl bestreichen.
2. Montieren:
Fußschalthebel
Siehe unter “LICHTMA-
SCHINE UND STARTER-
KUPPLUNG”. 3. Monter:
Levier de sélecteur complet 1
Guide de sélecteur 2
N.B.:
Le levier de sélecteur se monte en
même temps que le guide de sélecteur.
Appliquer de l’huile moteur sur le
boulon (segment).
4. Monter:
Boulon (guide de sélecteur) 1
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Axe de sélecteur
1. Monter:
Rouleau 1
Entretoise épaulée 2
Ressort de torsion 3
Rondelle pleine 4
Axe de sélecteur 5
N.B.:
Appliquer de l’huile moteur sur le rou-
leau et l’axe de sélecteur.
2. Monter:
Sélecteur
Se reporter à la section “ALTER-
NATEUR AVEC ROTOR A
ALIMENTATION PERMA-
NENTE ET EMBRAYAGE DU
DEMARREUR”.3. Instalar:
Conjunto de la palanca de cambio
1
Guía de cambio 2
NOTA:
La palanca de cambio se monta al
mismo tiempo que la guía.
Aplique aceite de motor al tornillo eje
(segmento).
4. Instalar:
Tornillo (guía de cambio) 1
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Eje del cambio
1. Instalar:
Rodillo 1
Casquillo 2
Muelle de torsión 3
Arandela plana 4
Eje del cambio 5
NOTA:
Aplique aceite de motor al rodillo y al
eje del cambio.
2. Instalar:
Pedal de cambio
Consulte el apartado “MAG-
NETO CA Y EMBRAGUE DEL
MOTOR DE ARRANQUE”.
ARBRE DE KICK ET AXE DE SELECTEUR
KICKHEBELWELLE UND SCHALTWELLE
EJE DEL PEDAL DE ARRANQUE Y EJE DEL CAMBIO

4 - 80

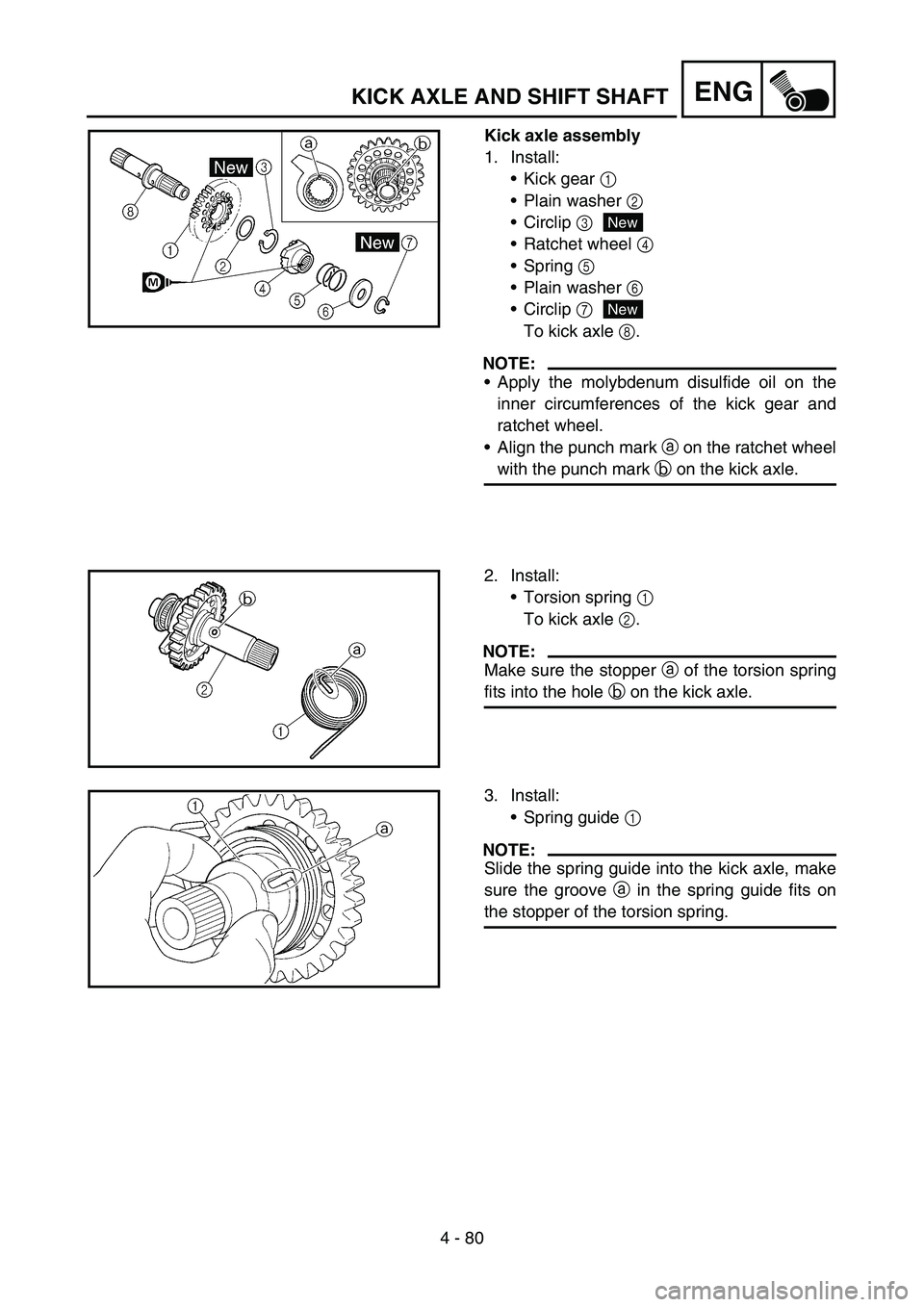

ENGKICK AXLE AND SHIFT SHAFT
Kick axle assembly
1. Install:
Kick gear 1
Plain washer 2
Circlip 3
Ratchet wheel 4
Spring 5
Plain washer 6
Circlip 7
To kick axle 8.
NOTE:
Apply the molybdenum disulfide oil on the
inner circumferences of the kick gear and
ratchet wheel.
Align the punch mark a on the ratchet wheel
with the punch mark b on the kick axle.
New
New
2. Install:
Torsion spring 1
To kick axle 2.
NOTE:
Make sure the stopper a of the torsion spring
fits into the hole b on the kick axle.
3. Install:
Spring guide 1
NOTE:
Slide the spring guide into the kick axle, make
sure the groove a in the spring guide fits on
the stopper of the torsion spring.
