YAMAHA WR 450F 2007 Owners Manual

ENG
4 - 90
Arbeitsumfang:
1 Motor demontieren
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
Zylinderkopf-Entlüftungsschlauch Siehe unter “NOCKENWELLEN”.
Zündspule
Das Lichtmaschinen-Kabel lösen.
Das Starter-Kabel lösen. Siehe unter “E-STARTER” in KAPITEL 6.
Batterie-Minuskabel Startermotorseitig lösen.
1 Motorschutz 1
2 Leerlaufschalter 1
3 Kettenabdeckung 1
4 Antriebsritzel-Mutter 1
Siehe unter “DEMONTAGE-EINZELHEITEN”. 5 Sicherungsscheibe 1
6Antriebsritzel 1
7 Clip 1
8Fußbremshebel-Schraube 1
9Fußbremshebel
1
1
Organisation de la dépose:1 Dépose du moteur
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
Durits de mise à l’air de la culass Se reporter à la section “ARBRES A CAMES”.
Bobine d’allumage
Déconnecter le fil de l’alternateur avec rotor à
alimentation permanente.
Déconnecter le fil du moteur de démarreur. Se reporter à la section “DEMARRAGE ELECTRIQUE”
au CHAPITRE 6.
Câble négatif de batterie Déconnecter du côté du démarreur.
1Protège-carter 1
2 Contacteur de point mort 1
3 Garde-chaîne 1
4 Ecrou (couronne arrière) 1
Se reporter à “POINTS DE DEPOSE”. 5 Rondelle-frein 1
6 Couronne arrière 1
7Clip 1
8 Boulon (pédale de frein) 1
9Pédale de frein
1
1
Extensión del desmontaje:1 Desmontaje del motor
Extensión del desmontaje Orden Nombre de la pieza Ctd. Observaciones
Tubo respiradero de la culata Consulte el apartado “EJES DE LEVAS”.
Bobina de encendido
Desconecte el cable de la magneto CA.
Desconecte el cable del motor de arranque. Consulte el apartado “SISTEMA DE ARRANQUE
ELÉCTRICO” del CAPÍTULO 6.
Cable negativo de la bateríaDesconéctelo del lado del motor de arranque.
1 Protección del motor 1
2 Interruptor de luz de punto muerto 1
3 Tapa de la cadena 1
4Tuerca (piñón motor) 1
Consulte el apartado “PUNTOS DE DESMONTAJE”. 5 Arandela de seguridad 1
6Piñón motor 1
7Clip 1
8 Tornillo (pedal de freno) 1
9Pedal de freno
1
1
DEPOSE DU MOTEUR
MOTOR DEMONTIEREN
DESMONTAJE DEL MOTOR

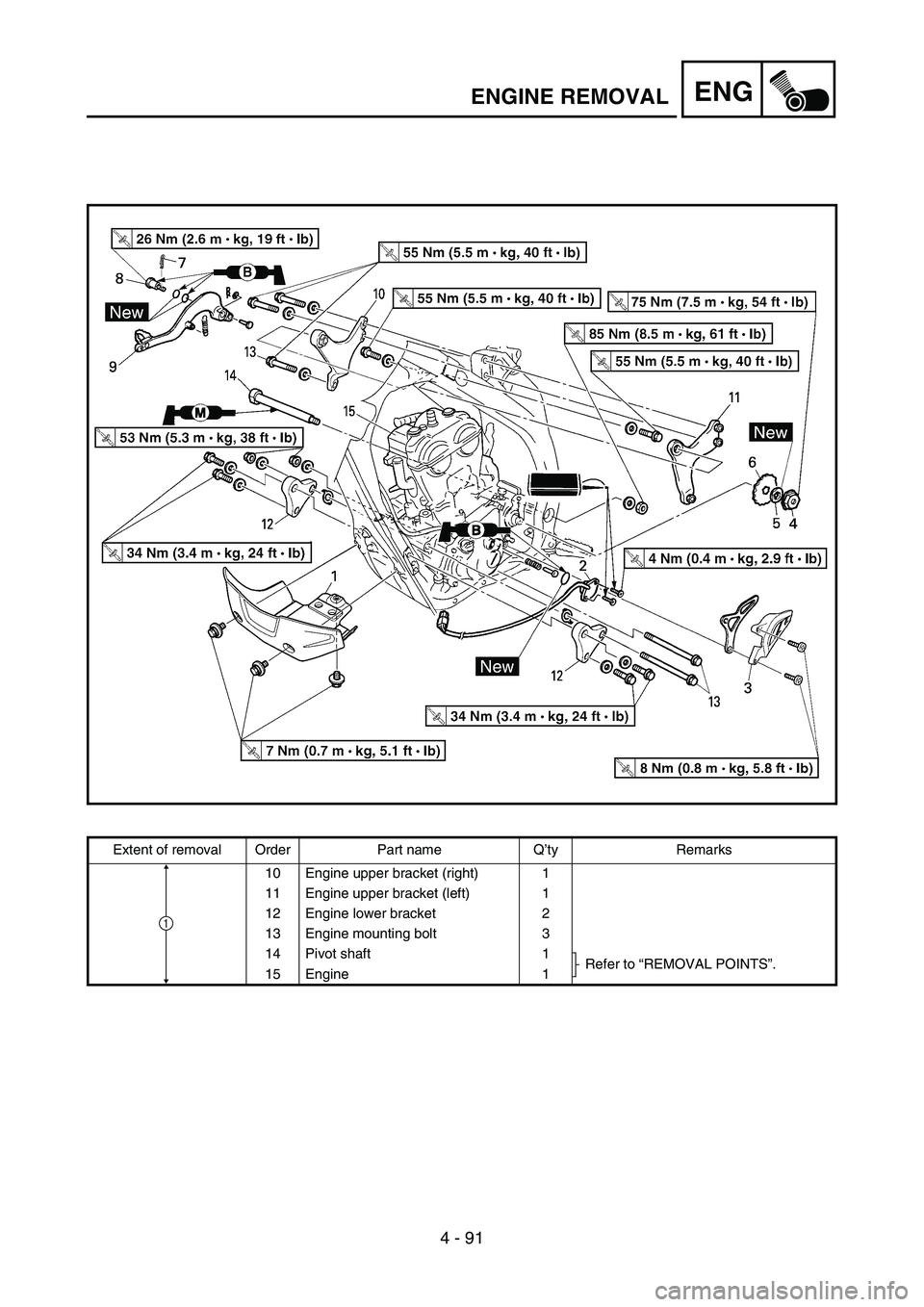

4 - 91
ENGENGINE REMOVAL
Extent of removal Order Part name Q’ty Remarks
10 Engine upper bracket (right) 1
11 Engine upper bracket (left) 1
12 Engine lower bracket 2
13 Engine mounting bolt 3
14 Pivot shaft 1
Refer to “REMOVAL POINTS”.
15 Engine 1
1

ENG
4 - 91
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
10 Obere Motorhalterung rechts 1
11 Obere Motorhalterung links 1
12 Untere Motorhalterung 2
13 Motor-Lagerbolzen 3
14 Schwingenachse 1
Siehe unter “DEMONTAGE-EINZELHEITEN”.
15 Motor 1
1

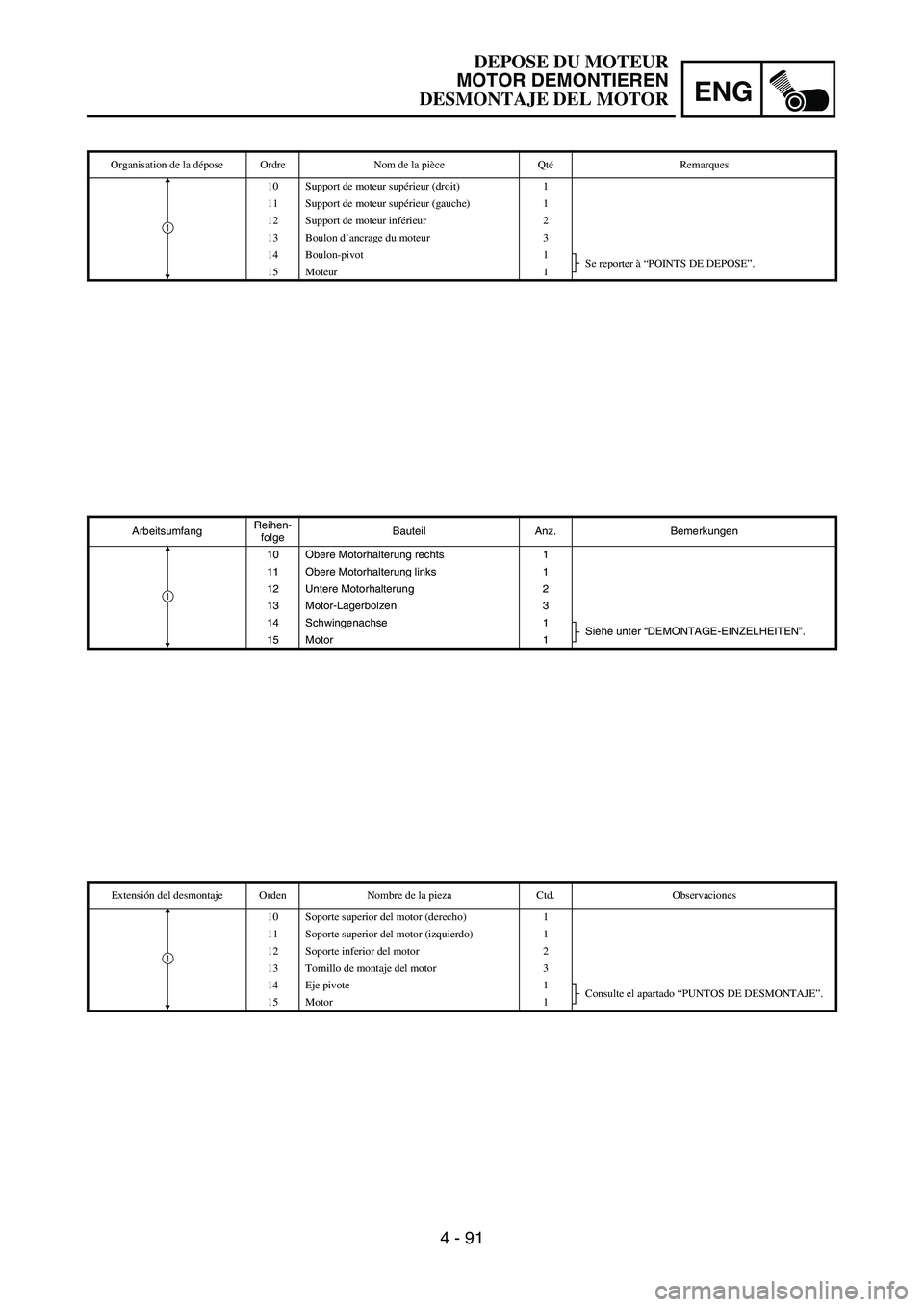

Organisation de la dépose Ordre Nom de la pièce QtéRemarques
10 Support de moteur supérieur (droit) 1
11 Support de moteur supérieur (gauche) 1
12 Support de moteur inférieur 2
13 Boulon d’ancrage du moteur 3
14 Boulon-pivot 1
Se reporter à “POINTS DE DEPOSE”.
15 Moteur 1
1
Extensión del desmontaje Orden Nombre de la pieza Ctd. Observaciones
10 Soporte superior del motor (derecho) 1
11 Soporte superior del motor (izquierdo) 1
12 Soporte inferior del motor 2
13 Tornillo de montaje del motor 3
14 Eje pivote 1
Consulte el apartado “PUNTOS DE DESMONTAJE”.
15 Motor 1
1
DEPOSE DU MOTEUR
MOTOR DEMONTIEREN
DESMONTAJE DEL MOTOR

4 - 92
ENGENGINE REMOVAL
EC4M3000

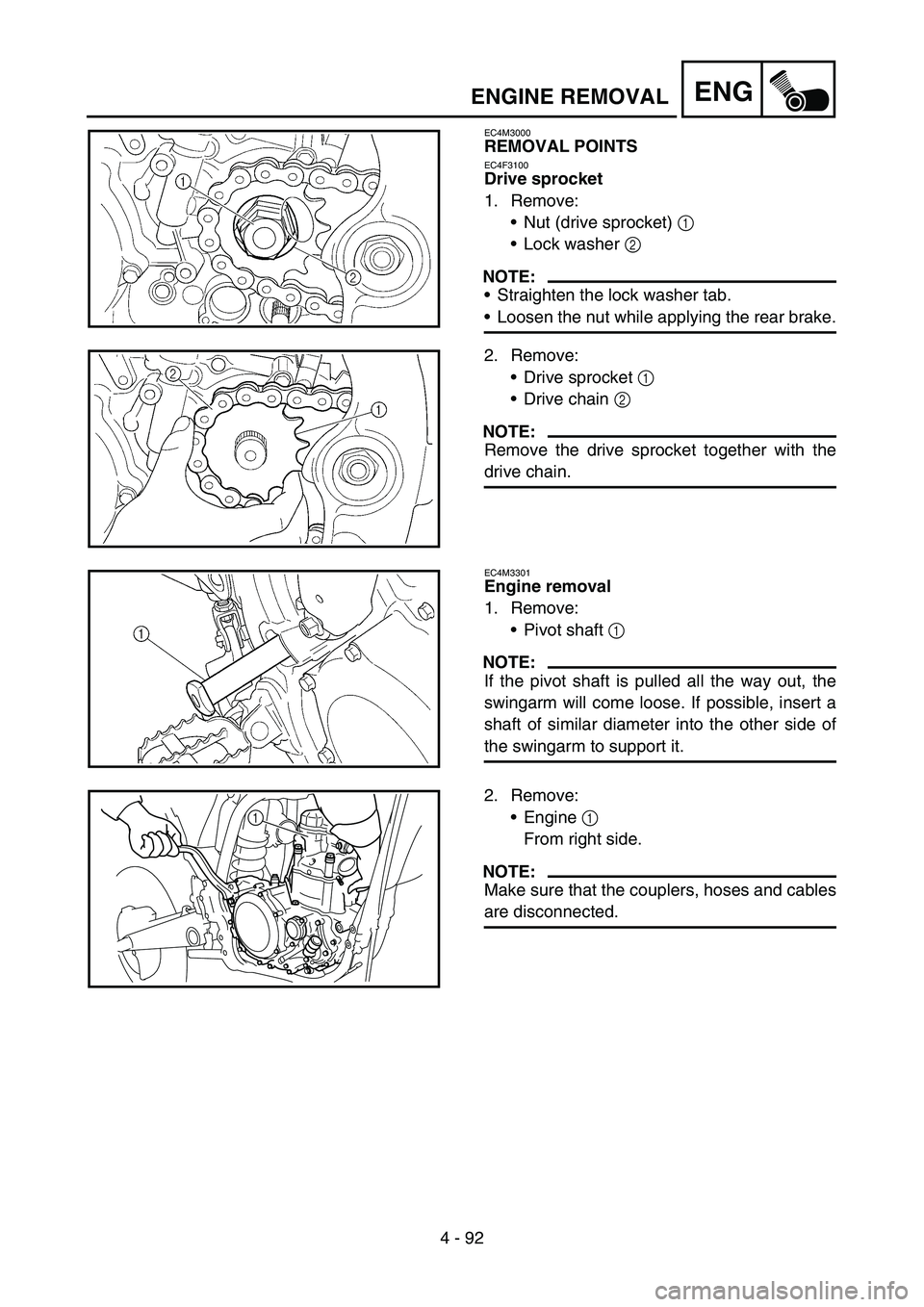

REMOVAL POINTS
EC4F3100
Drive sprocket
1. Remove:
Nut (drive sprocket) 1
Lock washer 2
NOTE:
Straighten the lock washer tab.
Loosen the nut while applying the rear brake.
2. Remove:
Drive sprocket 1
Drive chain 2
NOTE:
Remove the drive sprocket together with the
drive chain.
EC4M3301
Engine removal
1. Remove:
Pivot shaft 1
NOTE:
If the pivot shaft is pulled all the way out, the
swingarm will come loose. If possible, insert a
shaft of similar diameter into the other side of
the swingarm to support it.
2. Remove:
Engine 1
From right side.
NOTE:
Make sure that the couplers, hoses and cables
are disconnected.
1

ENG
4 - 92

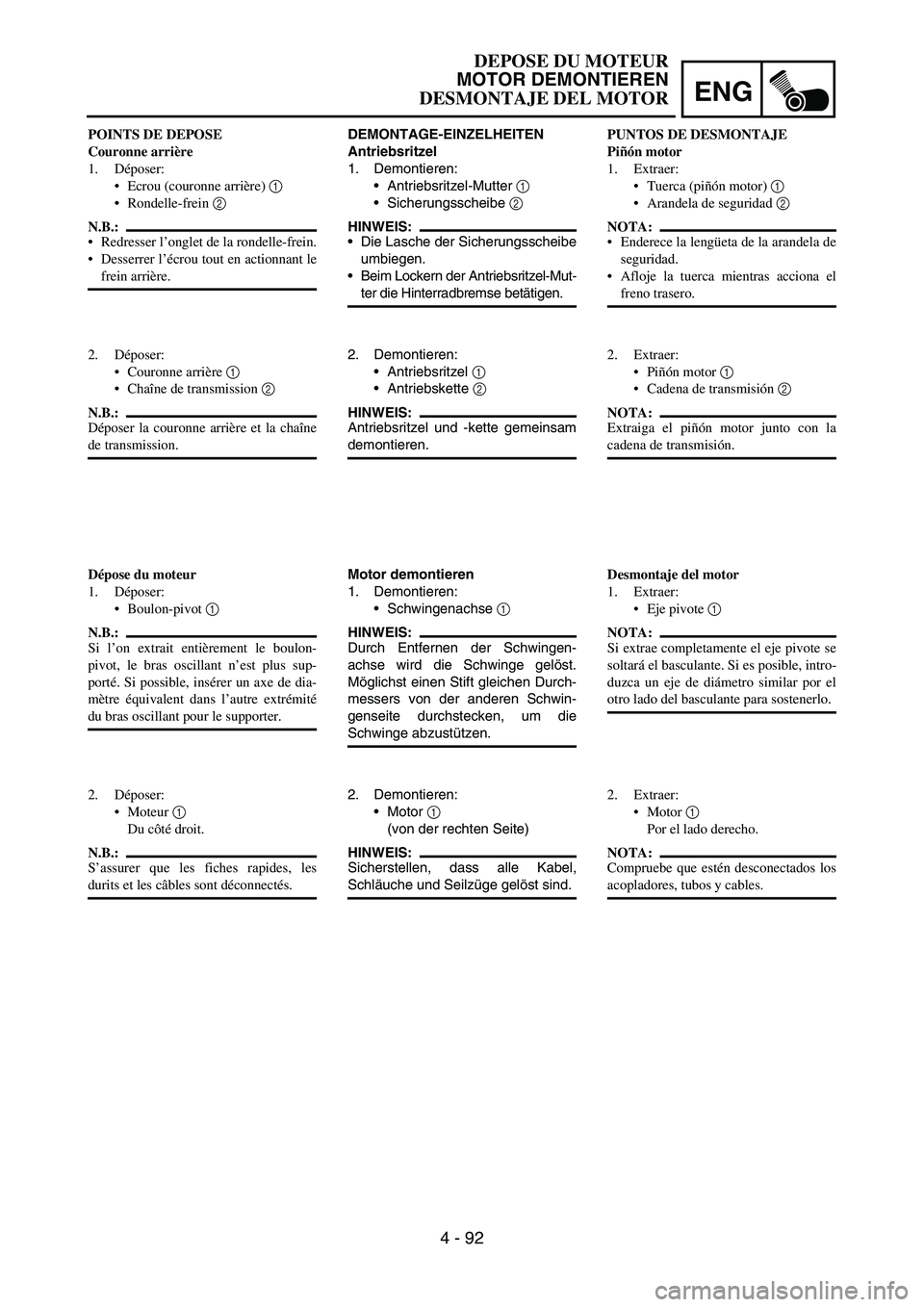

DEMONTAGE-EINZELHEITEN
Antriebsritzel
1. Demontieren:
Antriebsritzel-Mutter
1
Sicherungsscheibe
2
HINWEIS:
Die Lasche der Sicherungsscheibe
umbiegen.
Beim Lockern der Antriebsritzel-Mut-
ter die Hinterradbremse betätigen.
2. Demontieren:
Antriebsritzel
1
Antriebskette
2
HINWEIS:
Antriebsritzel und -kette gemeinsam
demontieren.
Motor demontieren
1. Demontieren:
Schwingenachse
1
HINWEIS:
Durch Entfernen der Schwingen-
achse wird die Schwinge gelöst.
Möglichst einen Stift gleichen Durch-
messers von der anderen Schwin-
genseite durchstecken, um die
Schwinge abzustützen.
2. Demontieren:
Motor
1
(von der rechten Seite)
HINWEIS:
Sicherstellen, dass alle Kabel,
Schläuche und Seilzüge gelöst sind. POINTS DE DEPOSE
Couronne arrière
1. Déposer:
Ecrou (couronne arrière) 1
Rondelle-frein 2
N.B.:
Redresser l’onglet de la rondelle-frein.
Desserrer l’écrou tout en actionnant le
frein arrière.
2. Déposer:
Couronne arrière 1
Chaîne de transmission 2
N.B.:
Déposer la couronne arrière et la chaîne
de transmission.
Dépose du moteur
1. Déposer:
Boulon-pivot 1
N.B.:
Si l’on extrait entièrement le boulon-
pivot, le bras oscillant n’est plus sup-
porté. Si possible, insérer un axe de dia-
mètre équivalent dans l’autre extrémité
du bras oscillant pour le supporter.
2. Déposer:
Moteur 1
Du côté droit.
N.B.:
S’assurer que les fiches rapides, les
durits et les câbles sont déconnectés.PUNTOS DE DESMONTAJE
Piñón motor
1. Extraer:
Tuerca (piñón motor) 1
Arandela de seguridad 2
NOTA:
Enderece la lengüeta de la arandela de
seguridad.
Afloje la tuerca mientras acciona el
freno trasero.
2. Extraer:
Piñón motor 1
Cadena de transmisión 2
NOTA:
Extraiga el piñón motor junto con la
cadena de transmisión.
Desmontaje del motor
1. Extraer:
Eje pivote 1
NOTA:
Si extrae completamente el eje pivote se
soltará el basculante. Si es posible, intro-
duzca un eje de diámetro similar por el
otro lado del basculante para sostenerlo.
2. Extraer:
Motor 1
Por el lado derecho.
NOTA:
Compruebe que estén desconectados los
acopladores, tubos y cables.
DEPOSE DU MOTEUR
MOTOR DEMONTIEREN
DESMONTAJE DEL MOTOR

4 - 93
ENGENGINE REMOVAL
EC4M5000

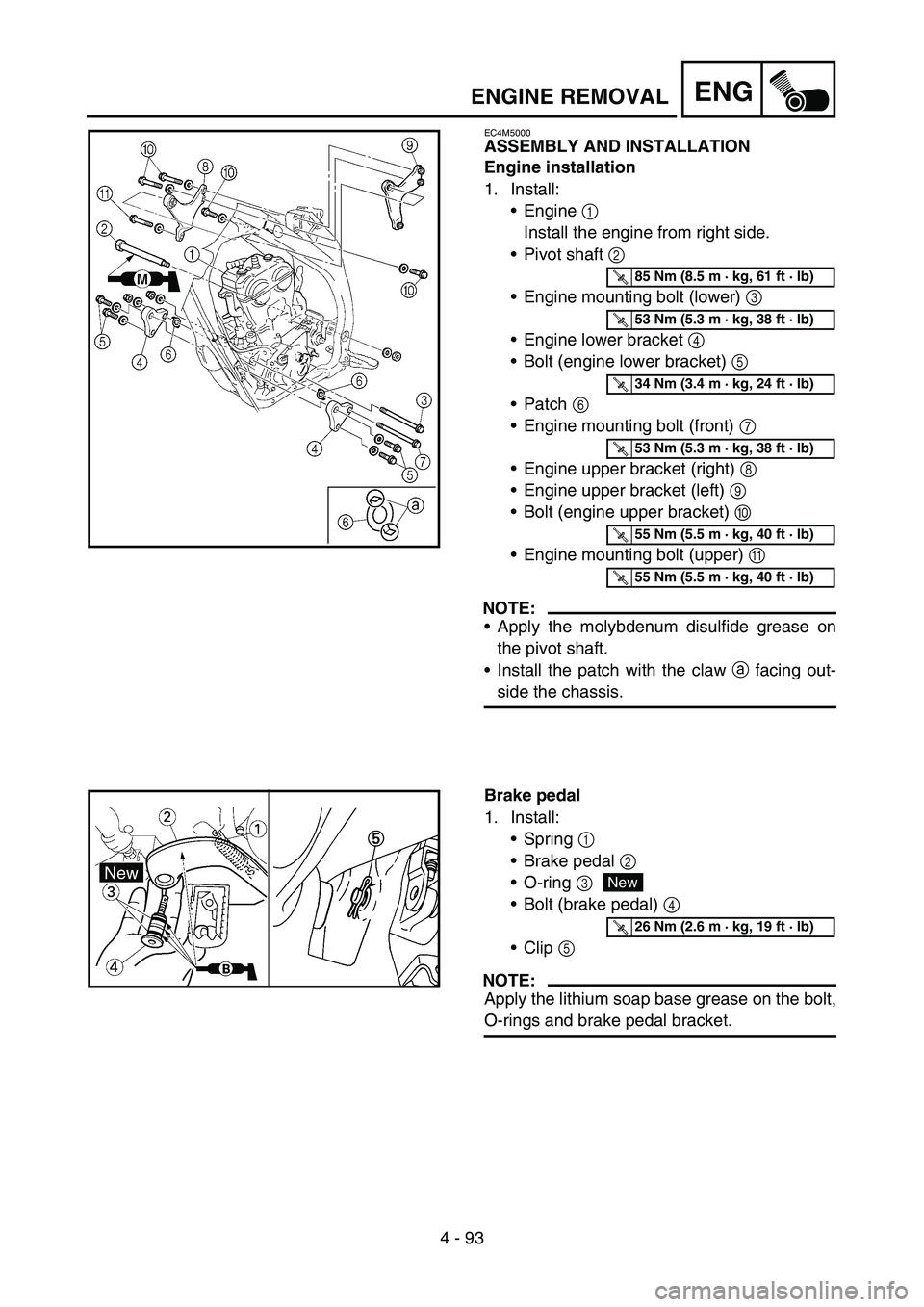

ASSEMBLY AND INSTALLATION
Engine installation
1. Install:
Engine 1
Install the engine from right side.
Pivot shaft 2
Engine mounting bolt (lower) 3
Engine lower bracket 4
Bolt (engine lower bracket) 5
Patch 6
Engine mounting bolt (front) 7
Engine upper bracket (right) 8
Engine upper bracket (left) 9
Bolt (engine upper bracket) 0
Engine mounting bolt (upper) A
NOTE:
Apply the molybdenum disulfide grease on
the pivot shaft.
Install the patch with the claw a facing out-
side the chassis.
T R..85 Nm (8.5 m · kg, 61 ft · lb)
T R..53 Nm (5.3 m · kg, 38 ft · lb)
T R..34 Nm (3.4 m · kg, 24 ft · lb)
T R..53 Nm (5.3 m · kg, 38 ft · lb)
T R..55 Nm (5.5 m · kg, 40 ft · lb)
T R..55 Nm (5.5 m · kg, 40 ft · lb)
Brake pedal
1. Install:
Spring 1
Brake pedal 2
O-ring 3
Bolt (brake pedal) 4
Clip 5
NOTE:
Apply the lithium soap base grease on the bolt,
O-rings and brake pedal bracket.
New
T R..26 Nm (2.6 m · kg, 19 ft · lb)

ENG
4 - 93

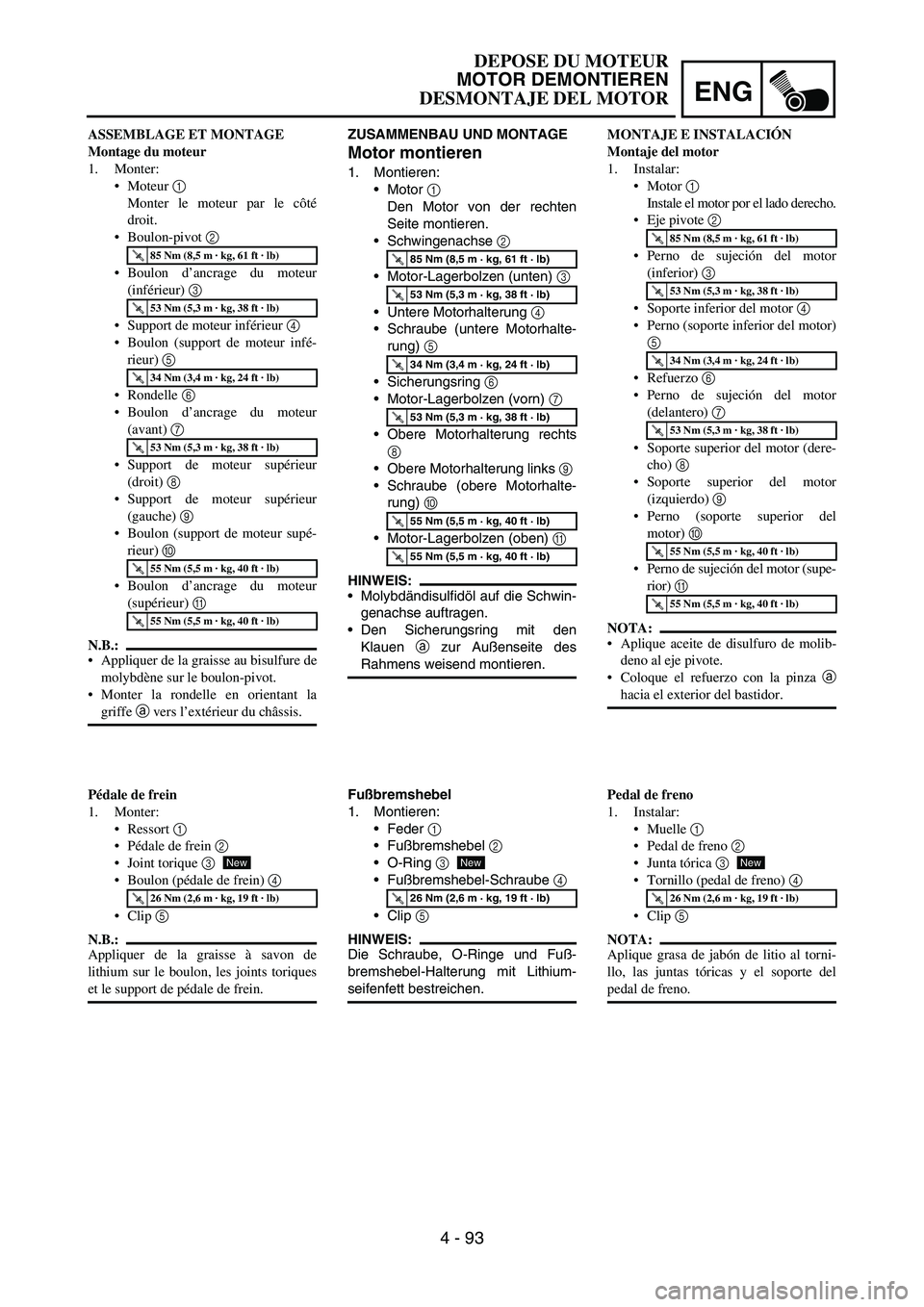

ZUSAMMENBAU UND MONTAGE
Motor montieren
1. Montieren:
Motor
1
Den Motor von der rechten
Seite montieren.
Schwingenachse
2
Motor-Lagerbolzen (unten)
3
Untere Motorhalterung
4
Schraube (untere Motorhalte-
rung)
5
Sicherungsring
6
Motor-Lagerbolzen (vorn)
7
Obere Motorhalterung rechts
8
Obere Motorhalterung links
9
Schraube (obere Motorhalte-
rung)
0
Motor-Lagerbolzen (oben)
A
HINWEIS:
Molybdändisulfidöl auf die Schwin-
genachse auftragen.
Den Sicherungsring mit den
Klauen
a zur Außenseite des
Rahmens weisend montieren.
T R..85 Nm (8,5 m · kg, 61 ft · lb)
T R..53 Nm (5,3 m · kg, 38 ft · lb)
T R..34 Nm (3,4 m · kg, 24 ft · lb)
T R..53 Nm (5,3 m · kg, 38 ft · lb)
T R..55 Nm (5,5 m · kg, 40 ft · lb)
T R..55 Nm (5,5 m · kg, 40 ft · lb)
Fußbremshebel
1. Montieren:
Feder
1
Fußbremshebel
2
O-Ring
3
Fußbremshebel-Schraube
4
Clip
5
HINWEIS:
Die Schraube, O-Ringe und Fuß-
bremshebel-Halterung mit Lithium-
seifenfett bestreichen.
T R..26 Nm (2,6 m · kg, 19 ft · lb)
New
ASSEMBLAGE ET MONTAGE
Montage du moteur
1. Monter:
Moteur 1
Monter le moteur par le côté
droit.
Boulon-pivot 2
Boulon d’ancrage du moteur
(inférieur) 3
Support de moteur inférieur 4
Boulon (support de moteur infé-
rieur) 5
Rondelle 6
Boulon d’ancrage du moteur
(avant) 7
Support de moteur supérieur
(droit) 8
Support de moteur supérieur
(gauche) 9
Boulon (support de moteur supé-
rieur) 0
Boulon d’ancrage du moteur
(supérieur) A
N.B.:
Appliquer de la graisse au bisulfure de
molybdène sur le boulon-pivot.
Monter la rondelle en orientant la
griffe a vers l’extérieur du châssis.
T R..85 Nm (8,5 m · kg, 61 ft · lb)
T R..53 Nm (5,3 m · kg, 38 ft · lb)
T R..34 Nm (3,4 m · kg, 24 ft · lb)
T R..53 Nm (5,3 m · kg, 38 ft · lb)
T R..55 Nm (5,5 m · kg, 40 ft · lb)
T R..55 Nm (5,5 m · kg, 40 ft · lb)
Pédale de frein
1. Monter:
Ressort 1
Pédale de frein 2
Joint torique 3
Boulon (pédale de frein) 4
Clip 5
N.B.:
Appliquer de la graisse à savon de
lithium sur le boulon, les joints toriques
et le support de pédale de frein.
T R..26 Nm (2,6 m · kg, 19 ft · lb)
New
MONTAJE E INSTALACIÓN
Montaje del motor
1. Instalar:
Motor 1
Instale el motor por el lado derecho.
Eje pivote 2
Perno de sujeción del motor
(inferior) 3
Soporte inferior del motor 4
Perno (soporte inferior del motor)
5
Refuerzo 6
Perno de sujeción del motor
(delantero) 7
Soporte superior del motor (dere-
cho) 8
Soporte superior del motor
(izquierdo) 9
Perno (soporte superior del
motor) 0
Perno de sujeción del motor (supe-
rior) A
NOTA:
Aplique aceite de disulfuro de molib-
deno al eje pivote.
Coloque el refuerzo con la pinza a
hacia el exterior del bastidor.
T R..85 Nm (8,5 m · kg, 61 ft · lb)
T R..53 Nm (5,3 m · kg, 38 ft · lb)
T R..34 Nm (3,4 m · kg, 24 ft · lb)
T R..53 Nm (5,3 m · kg, 38 ft · lb)
T R..55 Nm (5,5 m · kg, 40 ft · lb)
T R..55 Nm (5,5 m · kg, 40 ft · lb)
Pedal de freno
1. Instalar:
Muelle 1
Pedal de freno 2
Junta tórica 3
Tornillo (pedal de freno) 4
Clip 5
NOTA:
Aplique grasa de jabón de litio al torni-
llo, las juntas tóricas y el soporte del
pedal de freno.
T R..26 Nm (2,6 m · kg, 19 ft · lb)
New
DEPOSE DU MOTEUR
MOTOR DEMONTIEREN
DESMONTAJE DEL MOTOR

4 - 94
ENGENGINE REMOVAL

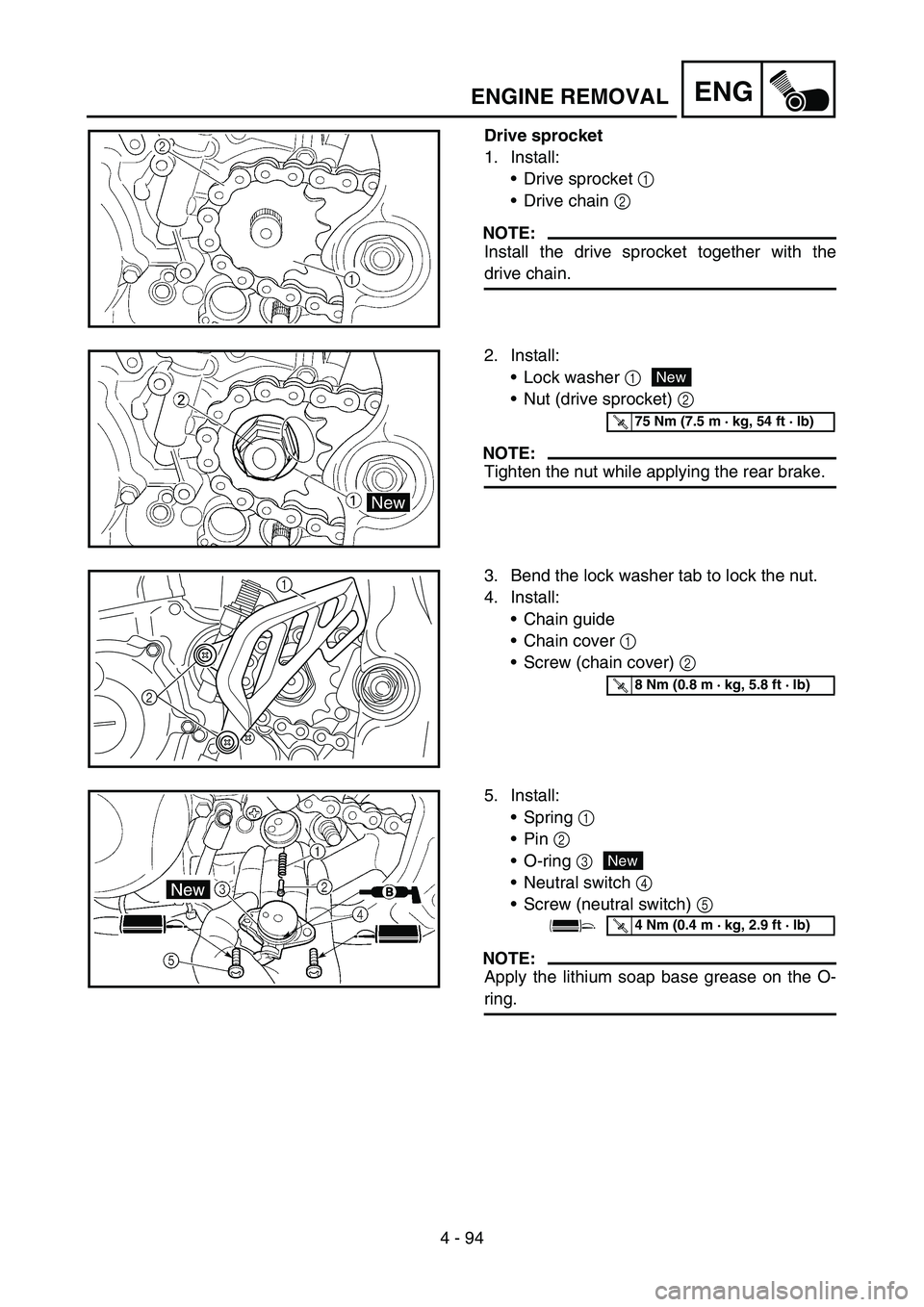

Drive sprocket
1. Install:
Drive sprocket 1
Drive chain 2
NOTE:
Install the drive sprocket together with the
drive chain.
2. Install:
Lock washer 1
Nut (drive sprocket) 2
NOTE:
Tighten the nut while applying the rear brake.
New
T R..75 Nm (7.5 m · kg, 54 ft · lb)
3. Bend the lock washer tab to lock the nut.
4. Install:
Chain guide
Chain cover 1
Screw (chain cover) 2
21T R..8 Nm (0.8 m · kg, 5.8 ft · lb)
5. Install:
Spring 1
Pin 2
O-ring 3
Neutral switch 4
Screw (neutral switch) 5
NOTE:
Apply the lithium soap base grease on the O-
ring.
New
T R..4 Nm (0.4 m · kg, 2.9 ft · lb)

ENG
4 - 94

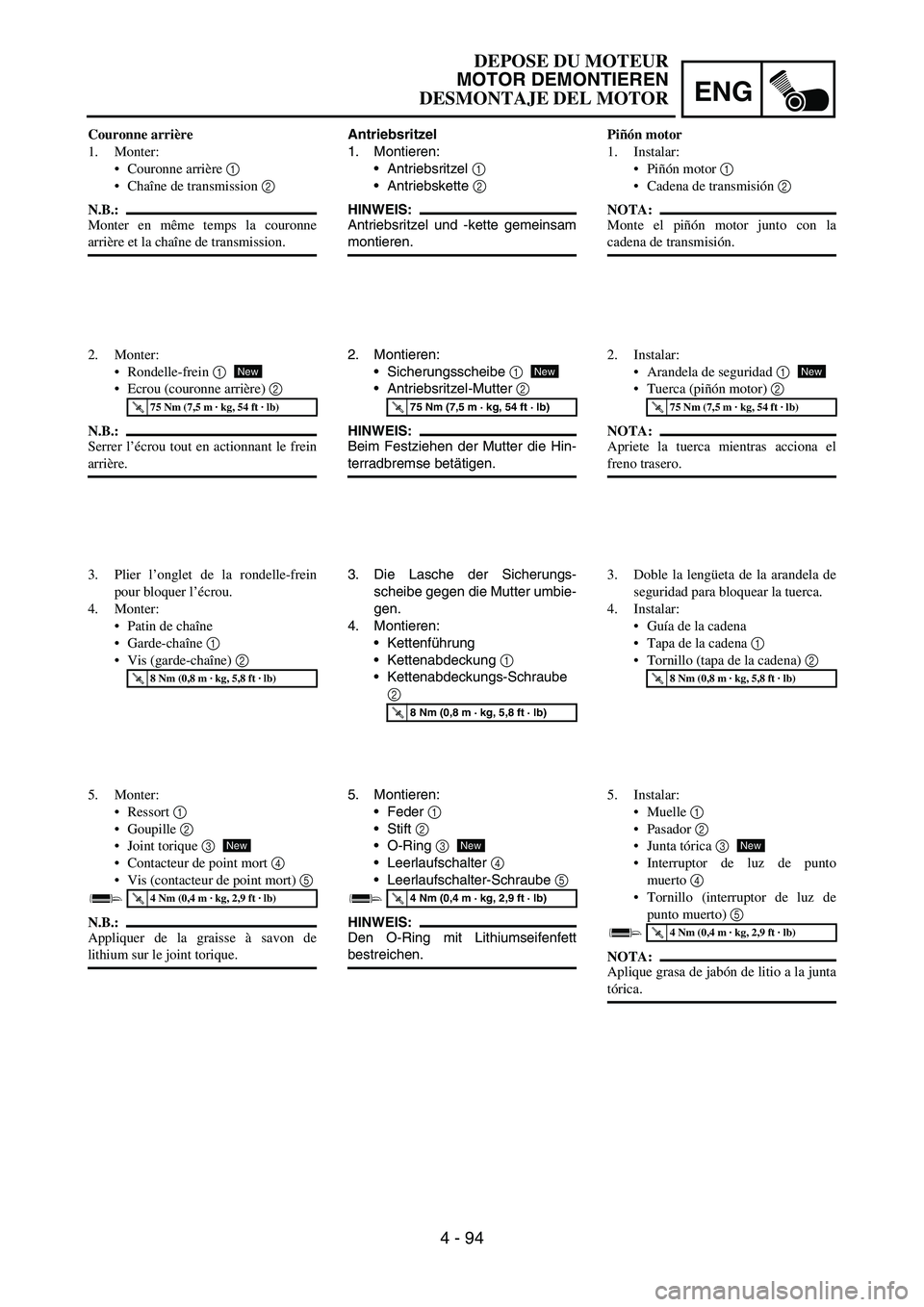

Antriebsritzel
1. Montieren:
Antriebsritzel
1
Antriebskette
2
HINWEIS:
Antriebsritzel und -kette gemeinsam
montieren.
2. Montieren:
Sicherungsscheibe
1
Antriebsritzel-Mutter
2
HINWEIS:
Beim Festziehen der Mutter die Hin-
terradbremse betätigen.
T R..75 Nm (7,5 m · kg, 54 ft · lb)
New
3. Die Lasche der Sicherungs-
scheibe gegen die Mutter umbie-
gen.
4. Montieren:
Kettenführung
Kettenabdeckung
1
Kettenabdeckungs-Schraube
2
T R..8 Nm (0,8 m · kg, 5,8 ft · lb)
5. Montieren:
Feder
1
Stift
2
O-Ring
3
Leerlaufschalter
4
Leerlaufschalter-Schraube
5
HINWEIS:
Den O-Ring mit Lithiumseifenfett
bestreichen.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
New
Couronne arrière
1. Monter:
Couronne arrière 1
Chaîne de transmission 2
N.B.:
Monter en même temps la couronne
arrière et la chaîne de transmission.
2. Monter:
Rondelle-frein 1
Ecrou (couronne arrière) 2
N.B.:
Serrer l’écrou tout en actionnant le frein
arrière.
T R..75 Nm (7,5 m · kg, 54 ft · lb)
New
3. Plier l’onglet de la rondelle-frein
pour bloquer l’écrou.
4. Monter:
Patin de chaîne
Garde-chaîne 1
Vis (garde-chaîne) 2
T R..8 Nm (0,8 m · kg, 5,8 ft · lb)
5. Monter:
Ressort 1
Goupille 2
Joint torique 3
Contacteur de point mort 4
Vis (contacteur de point mort) 5
N.B.:
Appliquer de la graisse à savon de
lithium sur le joint torique.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
New
Piñón motor
1. Instalar:
Piñón motor 1
Cadena de transmisión 2
NOTA:
Monte el piñón motor junto con la
cadena de transmisión.
2. Instalar:
Arandela de seguridad 1
Tuerca (piñón motor) 2
NOTA:
Apriete la tuerca mientras acciona el
freno trasero.
T R..75 Nm (7,5 m · kg, 54 ft · lb)
New
3. Doble la lengüeta de la arandela de
seguridad para bloquear la tuerca.
4. Instalar:
Guía de la cadena
Tapa de la cadena 1
Tornillo (tapa de la cadena) 2
T R..8 Nm (0,8 m · kg, 5,8 ft · lb)
5. Instalar:
Muelle 1
Pasador 2
Junta tórica 3
Interruptor de luz de punto
muerto 4
Tornillo (interruptor de luz de
punto muerto) 5
NOTA:
Aplique grasa de jabón de litio a la junta
tórica.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
New
DEPOSE DU MOTEUR
MOTOR DEMONTIEREN
DESMONTAJE DEL MOTOR

4 - 95

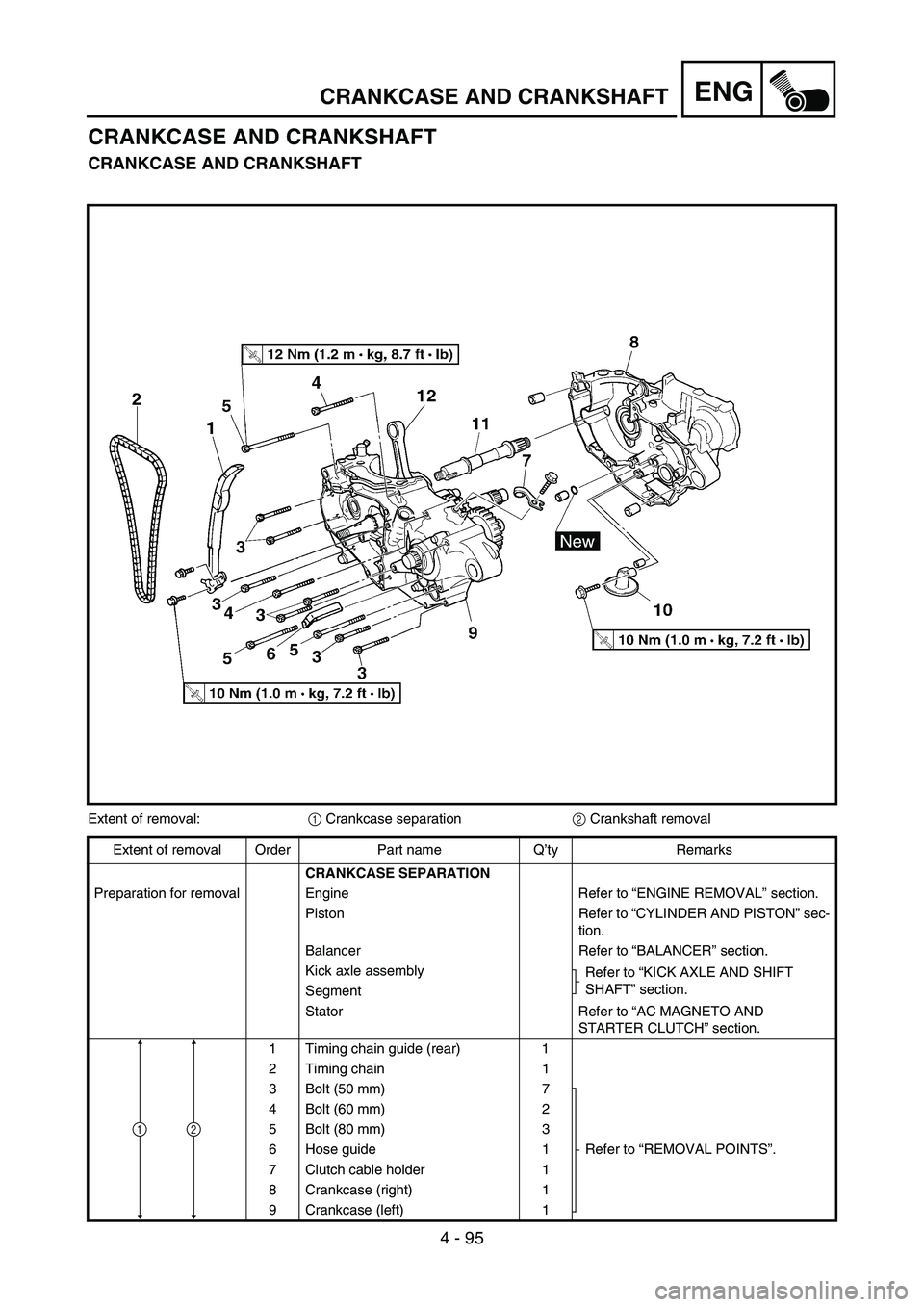

ENGCRANKCASE AND CRANKSHAFT
CRANKCASE AND CRANKSHAFT
CRANKCASE AND CRANKSHAFT
Extent of removal:
1 Crankcase separation
2 Crankshaft removal
Extent of removal Order Part name Q’ty Remarks
CRANKCASE SEPARATION
Preparation for removal Engine Refer to “ENGINE REMOVAL” section.
Piston Refer to “CYLINDER AND PISTON” sec-
tion.
Balancer Refer to “BALANCER” section.
Kick axle assembly
Refer to “KICK AXLE AND SHIFT
SHAFT” section.
Segment
Stator Refer to “AC MAGNETO AND
STARTER CLUTCH” section.
1 Timing chain guide (rear) 1
2 Timing chain 1
3 Bolt (50 mm) 7
Refer to “REMOVAL POINTS”. 4 Bolt (60 mm) 2
5 Bolt (80 mm) 3
6 Hose guide 1
7 Clutch cable holder 1
8 Crankcase (right) 1
9 Crankcase (left) 1
21
