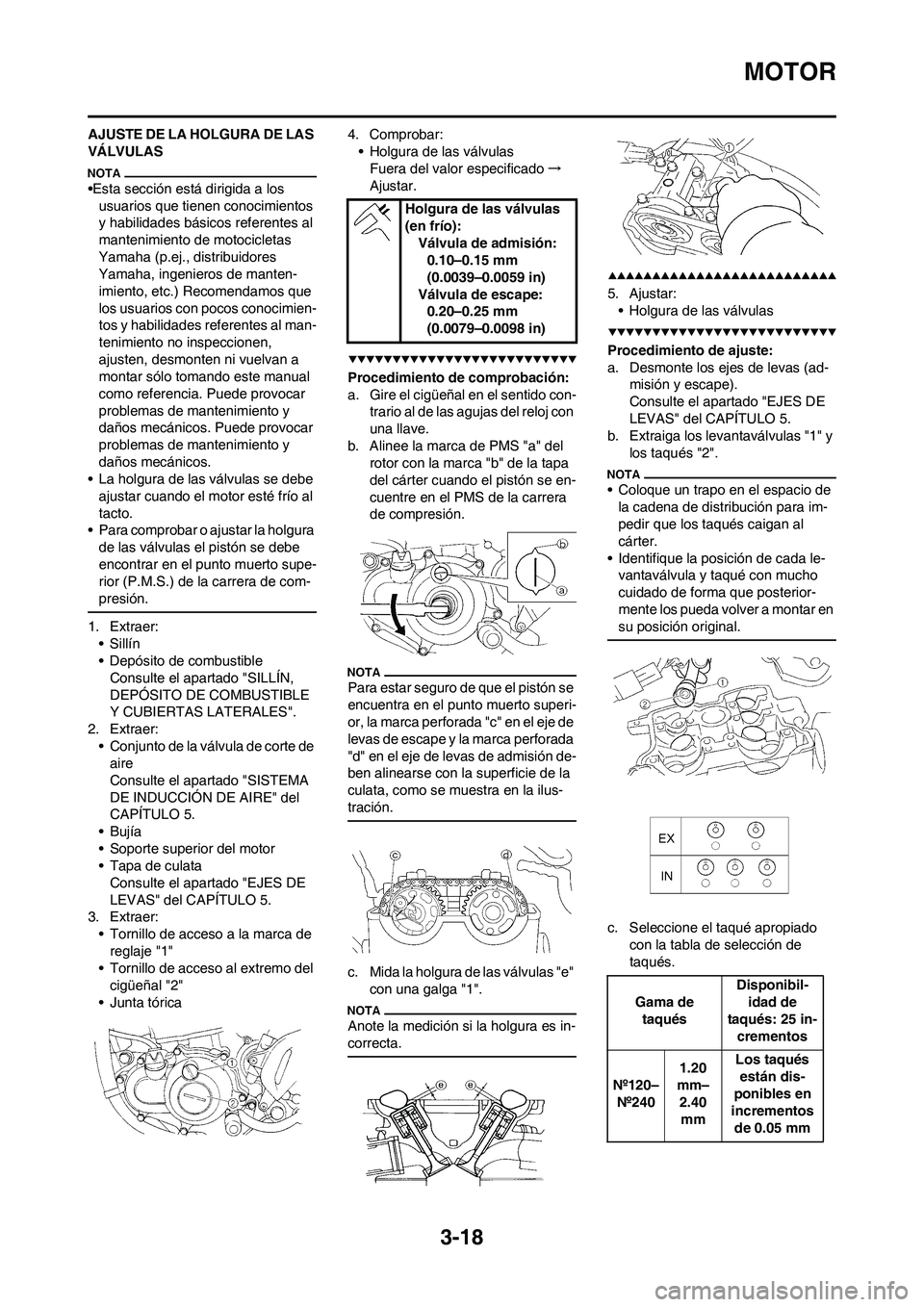

3-18
MOTOR
AJUSTE DE LA HOLGURA DE LAS
VÁLVULAS
•Esta sección está dirigida a los
usuarios que tienen conocimientos
y habilidades básicos referentes al
mantenimiento de motocicletas
Yamaha (p.ej., distribuidores
Yamaha, ingenieros de manten-
imiento, etc.) Recomendamos que
los usuarios con pocos conocimien-
tos y habilidades referentes al man-
tenimiento no inspeccionen,
ajusten, desmonten ni vuelvan a
montar sólo tomando este manual
como referencia. Puede provocar
problemas de mantenimiento y
daños mecánicos. Puede provocar
problemas de mantenimiento y
daños mecánicos.
• La holgura de las válvulas se debe
ajustar cuando el motor esté frío al
tacto.
• Para comprobar o ajustar la holgura
de las válvulas el pistón se debe
encontrar en el punto muerto supe-
rior (P.M.S.) de la carrera de com-
presión.
1. Extraer:
• Sillín
• Depósito de combustible
Consulte el apartado "SILLÍN,
DEPÓSITO DE COMBUSTIBLE
Y CUBIERTAS LATERALES".
2. Extraer:
• Conjunto de la válvula de corte de
aire
Consulte el apartado "SISTEMA
DE INDUCCIÓN DE AIRE" del
CAPÍTULO 5.
•Bujía
• Soporte superior del motor
• Tapa de culata
Consulte el apartado "EJES DE
LEVAS" del CAPÍTULO 5.
3. Extraer:
• Tornillo de acceso a la marca de
reglaje "1"
• Tornillo de acceso al extremo del
cigüeñal "2"
• Junta tórica4. Comprobar:
• Holgura de las válvulas
Fuera del valor especificado→
Ajustar.
Procedimiento de comprobación:
a. Gire el cigüeñal en el sentido con-
trario al de las agujas del reloj con
una llave.
b. Alinee la marca de PMS "a" del
rotor con la marca "b" de la tapa
del cárter cuando el pistón se en-
cuentre en el PMS de la carrera
de compresión.
Para estar seguro de que el pistón se
encuentra en el punto muerto superi-
or, la marca perforada "c" en el eje de
levas de escape y la marca perforada
"d" en el eje de levas de admisión de-
ben alinearse con la superficie de la
culata, como se muestra en la ilus-
tración.
c. Mida la holgura de las válvulas "e"
con una galga "1".
Anote la medición si la holgura es in-
correcta.
5. Ajustar:
• Holgura de las válvulas
Procedimiento de ajuste:
a. Desmonte los ejes de levas (ad-
misión y escape).
Consulte el apartado "EJES DE
LEVAS" del CAPÍTULO 5.
b. Extraiga los levantaválvulas "1" y
los taqués "2".
• Coloque un trapo en el espacio de
la cadena de distribución para im-
pedir que los taqués caigan al
cárter.
• Identifique la posición de cada le-
vantaválvula y taqué con mucho
cuidado de forma que posterior-
mente los pueda volver a montar en
su posición original.
c. Seleccione el taqué apropiado
con la tabla de selección de
taqués.
Holgura de las válvulas
(en frío):
Válvula de admisión:
0.10–0.15 mm
(0.0039–0.0059 in)
Válvula de escape:
0.20–0.25 mm
(0.0079–0.0098 in)
Gama de
taquésDisponibil-
idad de
taqués: 25 in-
crementos
Nº120–
Nº2401.20
mm–
2.40
mmLos taqués
están dis-
ponibles en
incrementos
de 0.05 mm

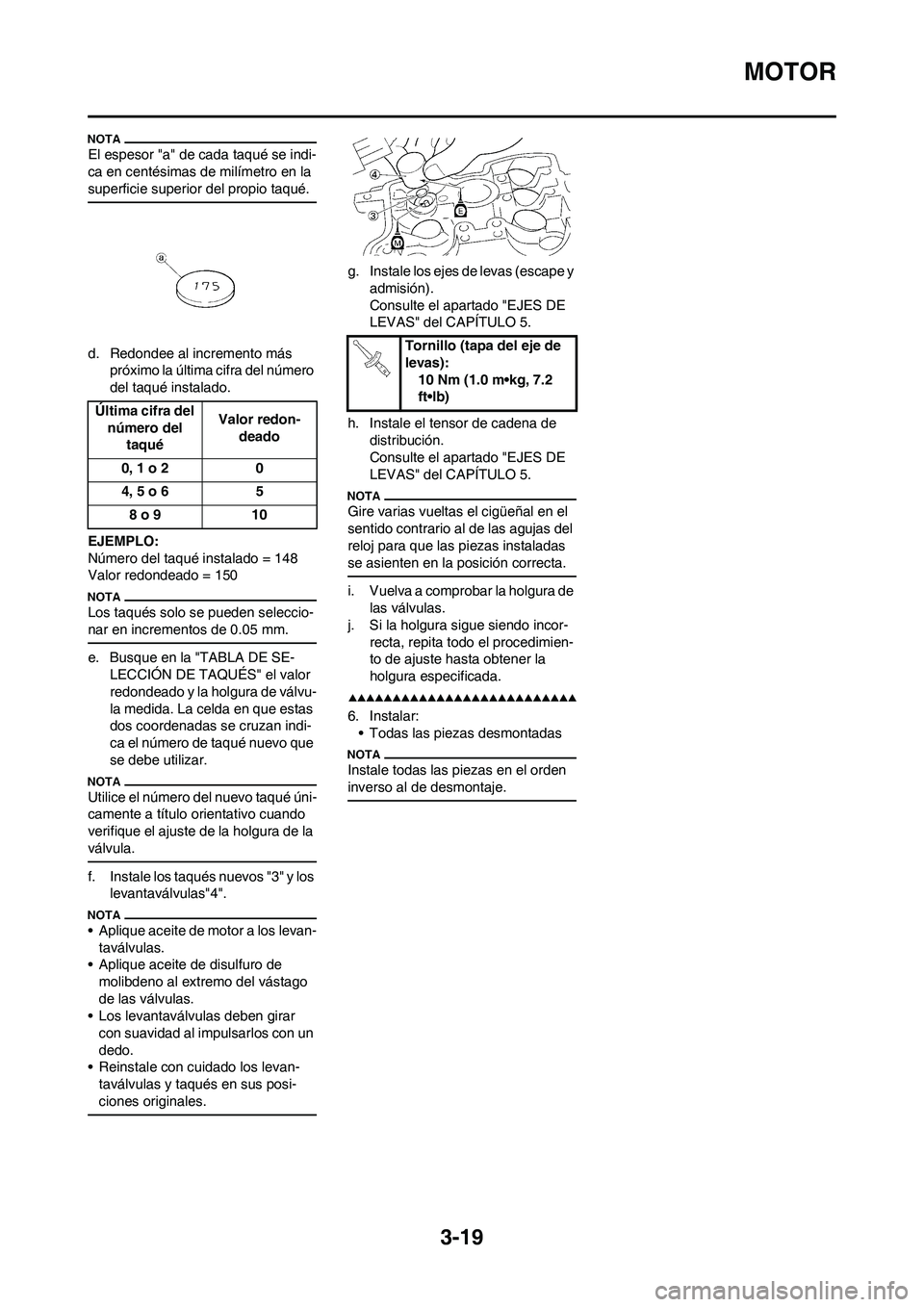

3-19
MOTOR
El espesor "a" de cada taqué se indi-
ca en centésimas de milímetro en la
superficie superior del propio taqué.
d. Redondee al incremento más
próximo la última cifra del número
del taqué instalado.
EJEMPLO:
Número del taqué instalado = 148
Valor redondeado = 150
Los taqués solo se pueden seleccio-
nar en incrementos de 0.05 mm.
e. Busque en la "TABLA DE SE-
LECCIÓN DE TAQUÉS" el valor
redondeado y la holgura de válvu-
la medida. La celda en que estas
dos coordenadas se cruzan indi-
ca el número de taqué nuevo que
se debe utilizar.
Utilice el número del nuevo taqué úni-
camente a título orientativo cuando
verifique el ajuste de la holgura de la
válvula.
f. Instale los taqués nuevos "3" y los
levantaválvulas"4".
• Aplique aceite de motor a los levan-
taválvulas.
• Aplique aceite de disulfuro de
molibdeno al extremo del vástago
de las válvulas.
• Los levantaválvulas deben girar
con suavidad al impulsarlos con un
dedo.
• Reinstale con cuidado los levan-
taválvulas y taqués en sus posi-
ciones originales.
g. Instale los ejes de levas (escape y
admisión).
Consulte el apartado "EJES DE
LEVAS" del CAPÍTULO 5.
h. Instale el tensor de cadena de
distribución.
Consulte el apartado "EJES DE
LEVAS" del CAPÍTULO 5.
Gire varias vueltas el cigüeñal en el
sentido contrario al de las agujas del
reloj para que las piezas instaladas
se asienten en la posición correcta.
i. Vuelva a comprobar la holgura de
las válvulas.
j. Si la holgura sigue siendo incor-
recta, repita todo el procedimien-
to de ajuste hasta obtener la
holgura especificada.
6. Instalar:
• Todas las piezas desmontadas
Instale todas las piezas en el orden
inverso al de desmontaje.
Última cifra del
número del
taquéValor redon-
deado
0, 1 o 2 0
4, 5 o 6 5
8 o 9 10
Tornillo (tapa del eje de
levas):
10 Nm (1.0 m•kg, 7.2
ft•lb)

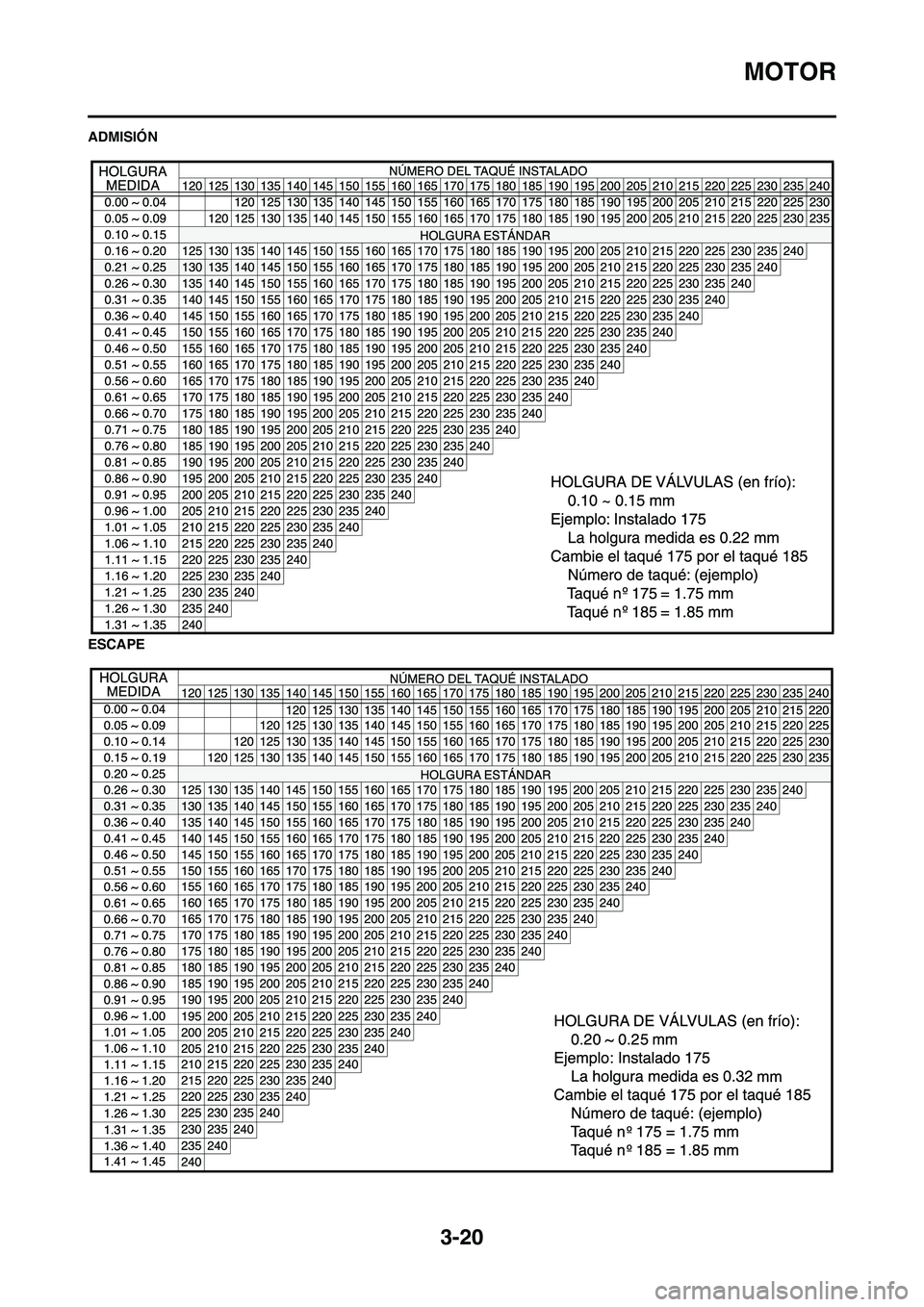

3-20
MOTOR
ADMISIÓN
ESCAPE

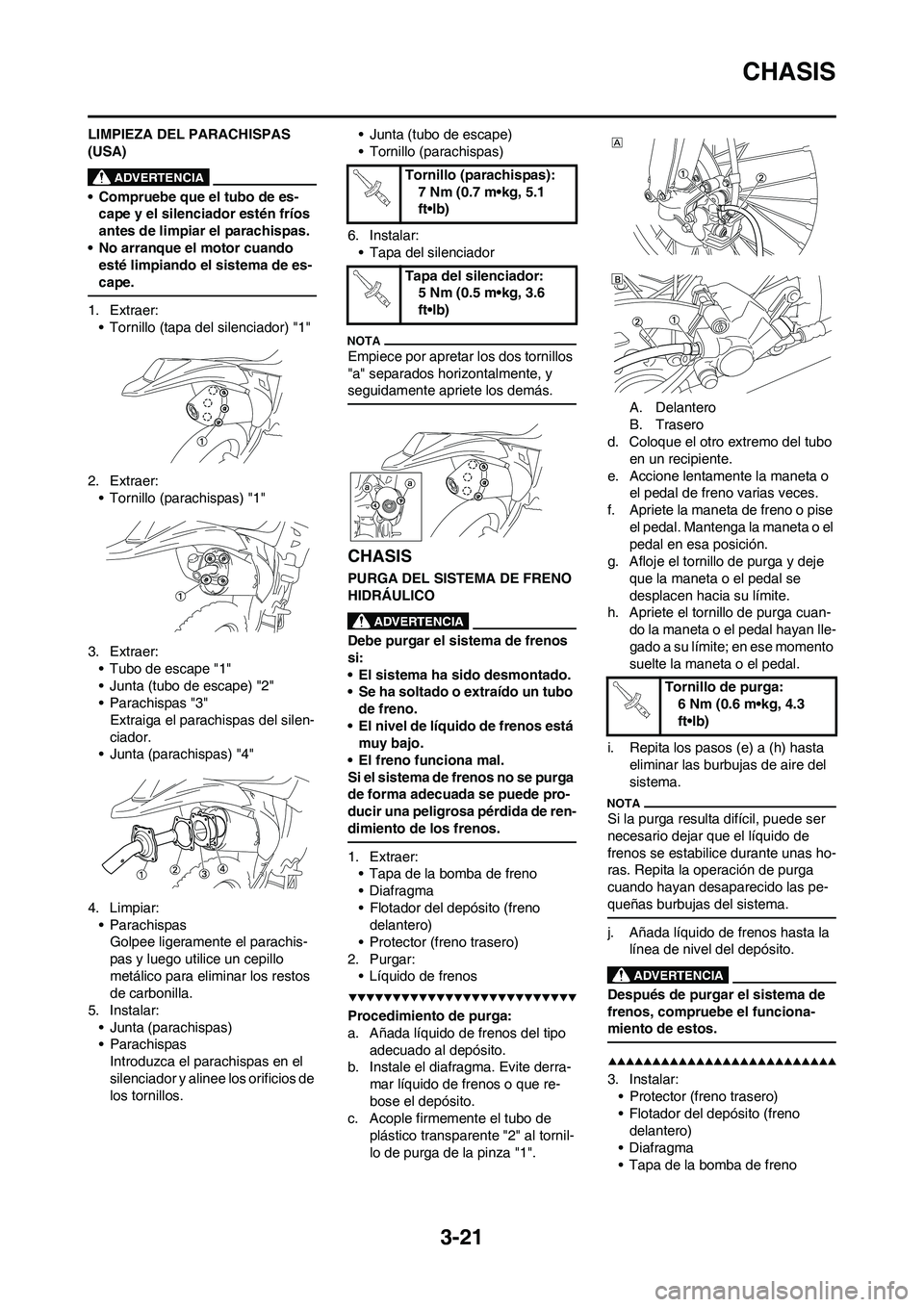

3-21
CHASIS
LIMPIEZA DEL PARACHISPAS
(USA)
• Compruebe que el tubo de es-
cape y el silenciador estén fríos
antes de limpiar el parachispas.
• No arranque el motor cuando
esté limpiando el sistema de es-
cape.
1. Extraer:
• Tornillo (tapa del silenciador) "1"
2. Extraer:
• Tornillo (parachispas) "1"
3. Extraer:
• Tubo de escape "1"
• Junta (tubo de escape) "2"
• Parachispas "3"
Extraiga el parachispas del silen-
ciador.
• Junta (parachispas) "4"
4. Limpiar:
• Parachispas
Golpee ligeramente el parachis-
pas y luego utilice un cepillo
metálico para eliminar los restos
de carbonilla.
5. Instalar:
• Junta (parachispas)
• Parachispas
Introduzca el parachispas en el
silenciador y alinee los orificios de
los tornillos.• Junta (tubo de escape)
• Tornillo (parachispas)
6. Instalar:
• Tapa del silenciador
Empiece por apretar los dos tornillos
"a" separados horizontalmente, y
seguidamente apriete los demás.
CHASIS
PURGA DEL SISTEMA DE FRENO
HIDRÁULICO
Debe purgar el sistema de frenos
si:
• El sistema ha sido desmontado.
• Se ha soltado o extraído un tubo
de freno.
• El nivel de líquido de frenos está
muy bajo.
• El freno funciona mal.
Si el sistema de frenos no se purga
de forma adecuada se puede pro-
ducir una peligrosa pérdida de ren-
dimiento de los frenos.
1. Extraer:
• Tapa de la bomba de freno
•Diafragma
• Flotador del depósito (freno
delantero)
• Protector (freno trasero)
2. Purgar:
• Líquido de frenos
Procedimiento de purga:
a. Añada líquido de frenos del tipo
adecuado al depósito.
b. Instale el diafragma. Evite derra-
mar líquido de frenos o que re-
bose el depósito.
c. Acople firmemente el tubo de
plástico transparente "2" al tornil-
lo de purga de la pinza "1".A. Delantero
B. Trasero
d. Coloque el otro extremo del tubo
en un recipiente.
e. Accione lentamente la maneta o
el pedal de freno varias veces.
f. Apriete la maneta de freno o pise
el pedal. Mantenga la maneta o el
pedal en esa posición.
g. Afloje el tornillo de purga y deje
que la maneta o el pedal se
desplacen hacia su límite.
h. Apriete el tornillo de purga cuan-
do la maneta o el pedal hayan lle-
gado a su límite; en ese momento
suelte la maneta o el pedal.
i. Repita los pasos (e) a (h) hasta
eliminar las burbujas de aire del
sistema.
Si la purga resulta difícil, puede ser
necesario dejar que el líquido de
frenos se estabilice durante unas ho-
ras. Repita la operación de purga
cuando hayan desaparecido las pe-
queñas burbujas del sistema.
j. Añada líquido de frenos hasta la
línea de nivel del depósito.
Después de purgar el sistema de
frenos, compruebe el funciona-
miento de estos.
3. Instalar:
• Protector (freno trasero)
• Flotador del depósito (freno
delantero)
•Diafragma
• Tapa de la bomba de freno
Tornillo (parachispas):
7 Nm (0.7 m•kg, 5.1
ft•lb)
Tapa del silenciador:
5 Nm (0.5 m•kg, 3.6
ft•lb)
Tornillo de purga:
6 Nm (0.6 m•kg, 4.3
ft•lb)

3-22
CHASIS

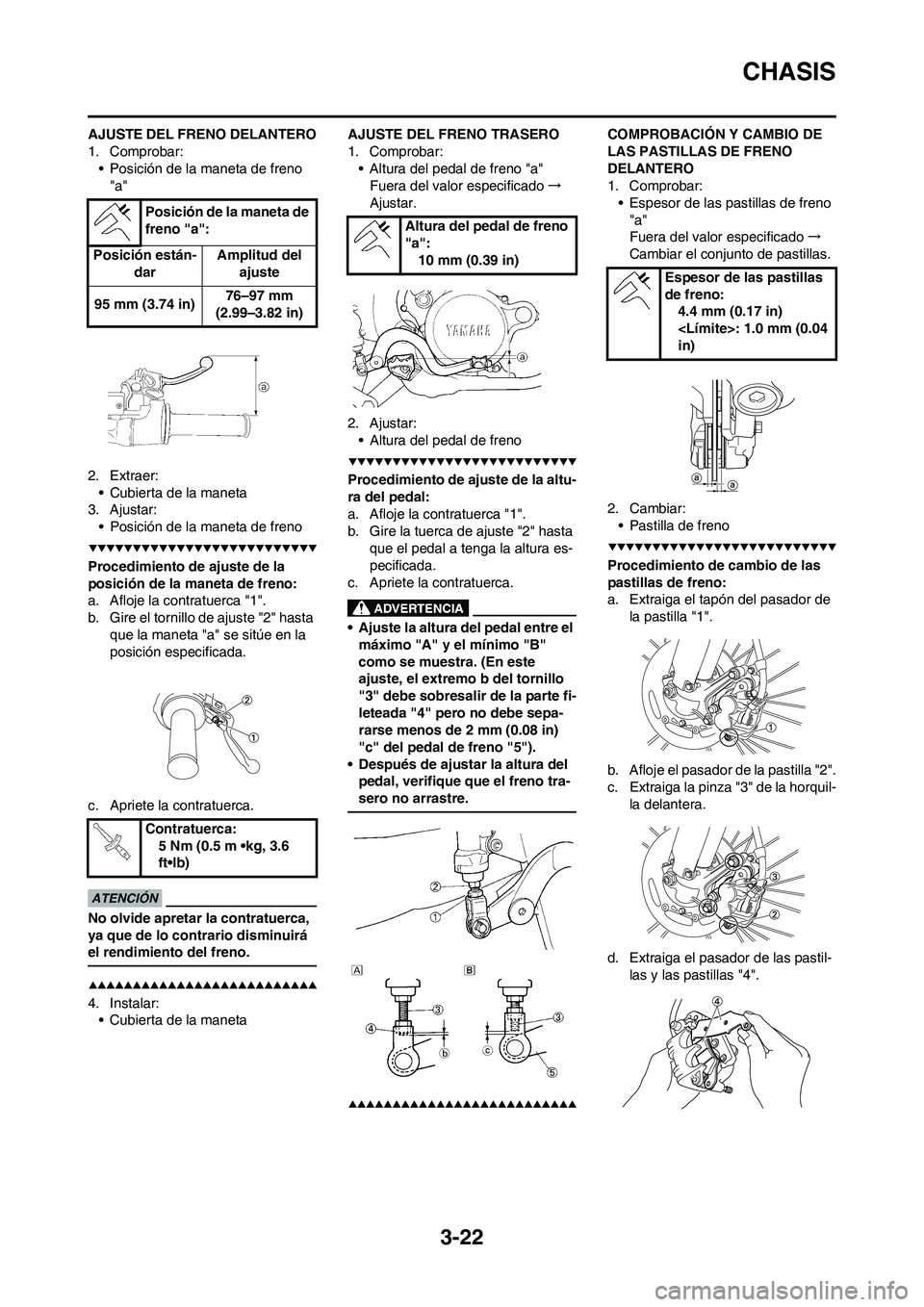

AJUSTE DEL FRENO DELANTERO
1. Comprobar:
• Posición de la maneta de freno
"a"
2. Extraer:
• Cubierta de la maneta
3. Ajustar:
• Posición de la maneta de freno
Procedimiento de ajuste de la
posición de la maneta de freno:
a. Afloje la contratuerca "1".
b. Gire el tornillo de ajuste "2" hasta
que la maneta "a" se sitúe en la
posición especificada.
c. Apriete la contratuerca.
No olvide apretar la contratuerca,
ya que de lo contrario disminuirá
el rendimiento del freno.
4. Instalar:
• Cubierta de la manetaAJUSTE DEL FRENO TRASERO
1. Comprobar:
• Altura del pedal de freno "a"
Fuera del valor especificado→
Ajustar.
2. Ajustar:
• Altura del pedal de freno
Procedimiento de ajuste de la altu-
ra del pedal:
a. Afloje la contratuerca "1".
b. Gire la tuerca de ajuste "2" hasta
que el pedal a tenga la altura es-
pecificada.
c. Apriete la contratuerca.
• Ajuste la altura del pedal entre el
máximo "A" y el mínimo "B"
como se muestra. (En este
ajuste, el extremo b del tornillo
"3" debe sobresalir de la parte fi-
leteada "4" pero no debe sepa-
rarse menos de 2 mm (0.08 in)
"c" del pedal de freno "5").
• Después de ajustar la altura del
pedal, verifique que el freno tra-
sero no arrastre.
COMPROBACIÓN Y CAMBIO DE
LAS PASTILLAS DE FRENO
DELANTERO
1. Comprobar:
• Espesor de las pastillas de freno
"a"
Fuera del valor especificado→
Cambiar el conjunto de pastillas.
2. Cambiar:
• Pastilla de freno
Procedimiento de cambio de las
pastillas de freno:
a. Extraiga el tapón del pasador de
la pastilla "1".
b. Afloje el pasador de la pastilla "2".
c. Extraiga la pinza "3" de la horquil-
la delantera.
d. Extraiga el pasador de las pastil-
las y las pastillas "4". Posición de la maneta de
freno "a":
Posición están-
darAmplitud del
ajuste
95 mm (3.74 in)76–97 mm
(2.99–3.82 in)
Contratuerca:
5 Nm (0.5 m •kg, 3.6
ft•lb)
Altura del pedal de freno
"a":
10 mm (0.39 in)
Espesor de las pastillas
de freno:
4.4 mm (0.17 in)
: 1.0 mm (0.04
in)

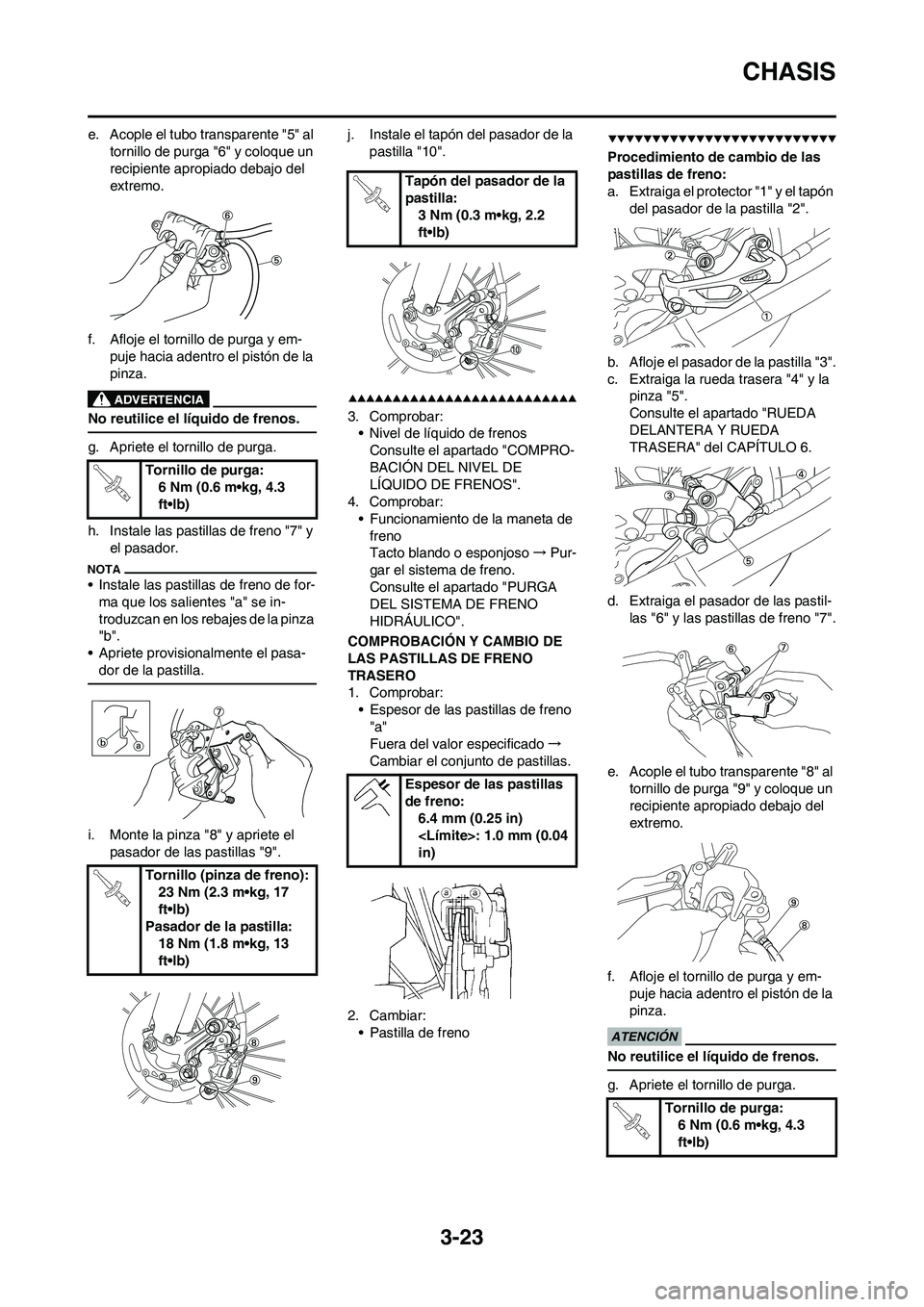

3-23
CHASIS
e. Acople el tubo transparente "5" al
tornillo de purga "6" y coloque un
recipiente apropiado debajo del
extremo.
f. Afloje el tornillo de purga y em-
puje hacia adentro el pistón de la
pinza.
No reutilice el líquido de frenos.
g. Apriete el tornillo de purga.
h. Instale las pastillas de freno "7" y
el pasador.
• Instale las pastillas de freno de for-
ma que los salientes "a" se in-
troduzcan en los rebajes de la pinza
"b".
• Apriete provisionalmente el pasa-
dor de la pastilla.
i. Monte la pinza "8" y apriete el
pasador de las pastillas "9".j. Instale el tapón del pasador de la
pastilla "10".
3. Comprobar:
• Nivel de líquido de frenos
Consulte el apartado "COMPRO-
BACIÓN DEL NIVEL DE
LÍQUIDO DE FRENOS".
4. Comprobar:
• Funcionamiento de la maneta de
freno
Tacto blando o esponjoso→Pur-
gar el sistema de freno.
Consulte el apartado "PURGA
DEL SISTEMA DE FRENO
HIDRÁULICO".
COMPROBACIÓN Y CAMBIO DE
LAS PASTILLAS DE FRENO
TRASERO
1. Comprobar:
• Espesor de las pastillas de freno
"a"
Fuera del valor especificado→
Cambiar el conjunto de pastillas.
2. Cambiar:
• Pastilla de freno
Procedimiento de cambio de las
pastillas de freno:
a. Extraiga el protector "1" y el tapón
del pasador de la pastilla "2".
b. Afloje el pasador de la pastilla "3".
c. Extraiga la rueda trasera "4" y la
pinza "5".
Consulte el apartado "RUEDA
DELANTERA Y RUEDA
TRASERA" del CAPÍTULO 6.
d. Extraiga el pasador de las pastil-
las "6" y las pastillas de freno "7".
e. Acople el tubo transparente "8" al
tornillo de purga "9" y coloque un
recipiente apropiado debajo del
extremo.
f. Afloje el tornillo de purga y em-
puje hacia adentro el pistón de la
pinza.
No reutilice el líquido de frenos.
g. Apriete el tornillo de purga. Tornillo de purga:
6 Nm (0.6 m•kg, 4.3
ft•lb)
Tornillo (pinza de freno):
23 Nm (2.3 m•kg, 17
ft•lb)
Pasador de la pastilla:
18 Nm (1.8 m•kg, 13
ft•lb)
Tapón del pasador de la
pastilla:
3 Nm (0.3 m•kg, 2.2
ft•lb)
Espesor de las pastillas
de freno:
6.4 mm (0.25 in)
: 1.0 mm (0.04
in)
Tornillo de purga:
6 Nm (0.6 m•kg, 4.3
ft•lb)

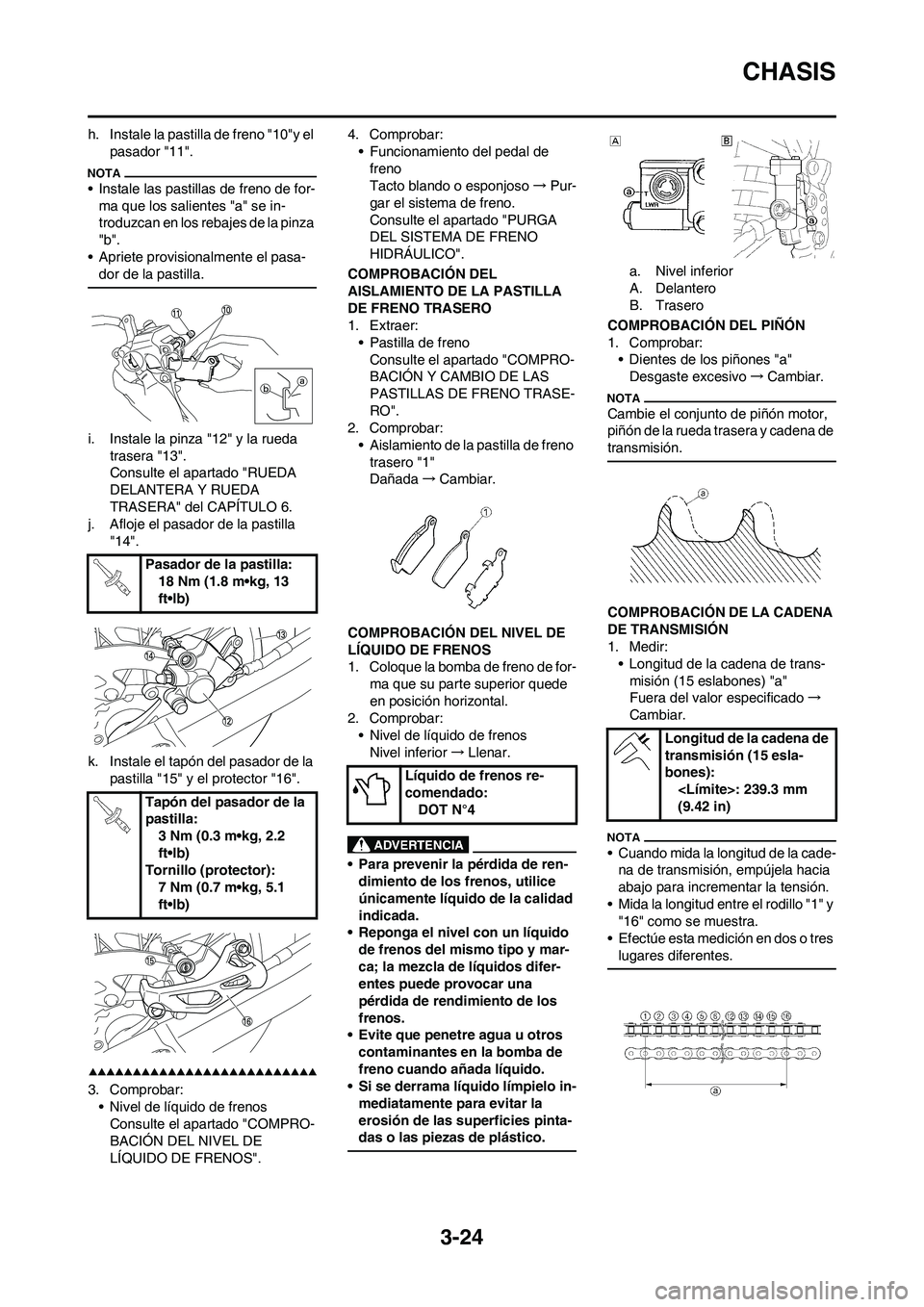

3-24
CHASIS
h. Instale la pastilla de freno "10"y el
pasador "11".
• Instale las pastillas de freno de for-
ma que los salientes "a" se in-
troduzcan en los rebajes de la pinza
"b".
• Apriete provisionalmente el pasa-
dor de la pastilla.
i. Instale la pinza "12" y la rueda
trasera "13".
Consulte el apartado "RUEDA
DELANTERA Y RUEDA
TRASERA" del CAPÍTULO 6.
j. Afloje el pasador de la pastilla
"14".
k. Instale el tapón del pasador de la
pastilla "15" y el protector "16".
3. Comprobar:
• Nivel de líquido de frenos
Consulte el apartado "COMPRO-
BACIÓN DEL NIVEL DE
LÍQUIDO DE FRENOS".4. Comprobar:
• Funcionamiento del pedal de
freno
Tacto blando o esponjoso→Pur-
gar el sistema de freno.
Consulte el apartado "PURGA
DEL SISTEMA DE FRENO
HIDRÁULICO".
COMPROBACIÓN DEL
AISLAMIENTO DE LA PASTILLA
DE FRENO TRASERO
1. Extraer:
• Pastilla de freno
Consulte el apartado "COMPRO-
BACIÓN Y CAMBIO DE LAS
PASTILLAS DE FRENO TRASE-
RO".
2. Comprobar:
• Aislamiento de la pastilla de freno
trasero "1"
Dañada→Cambiar.
COMPROBACIÓN DEL NIVEL DE
LÍQUIDO DE FRENOS
1. Coloque la bomba de freno de for-
ma que su parte superior quede
en posición horizontal.
2. Comprobar:
• Nivel de líquido de frenos
Nivel inferior→Llenar.
• Para prevenir la pérdida de ren-
dimiento de los frenos, utilice
únicamente líquido de la calidad
indicada.
• Reponga el nivel con un líquido
de frenos del mismo tipo y mar-
ca; la mezcla de líquidos difer-
entes puede provocar una
pérdida de rendimiento de los
frenos.
• Evite que penetre agua u otros
contaminantes en la bomba de
freno cuando añada líquido.
• Si se derrama líquido límpielo in-
mediatamente para evitar la
erosión de las superficies pinta-
das o las piezas de plástico.
a. Nivel inferior
A. Delantero
B. Trasero
COMPROBACIÓN DEL PIÑÓN
1. Comprobar:
• Dientes de los piñones "a"
Desgaste excesivo→Cambiar.
Cambie el conjunto de piñón motor,
piñón de la rueda trasera y cadena de
transmisión.
COMPROBACIÓN DE LA CADENA
DE TRANSMISIÓN
1. Medir:
• Longitud de la cadena de trans-
misión (15 eslabones) "a"
Fuera del valor especificado→
Cambiar.
• Cuando mida la longitud de la cade-
na de transmisión, empújela hacia
abajo para incrementar la tensión.
• Mida la longitud entre el rodillo "1" y
"16" como se muestra.
• Efectúe esta medición en dos o tres
lugares diferentes.
Pasador de la pastilla:
18 Nm (1.8 m•kg, 13
ft•lb)
Tapón del pasador de la
pastilla:
3 Nm (0.3 m•kg, 2.2
ft•lb)
Tornillo (protector):
7 Nm (0.7 m•kg, 5.1
ft•lb)
Líquido de frenos re-
comendado:
DOT N°4
Longitud de la cadena de
transmisión (15 esla-
bones):
: 239.3 mm
(9.42 in)

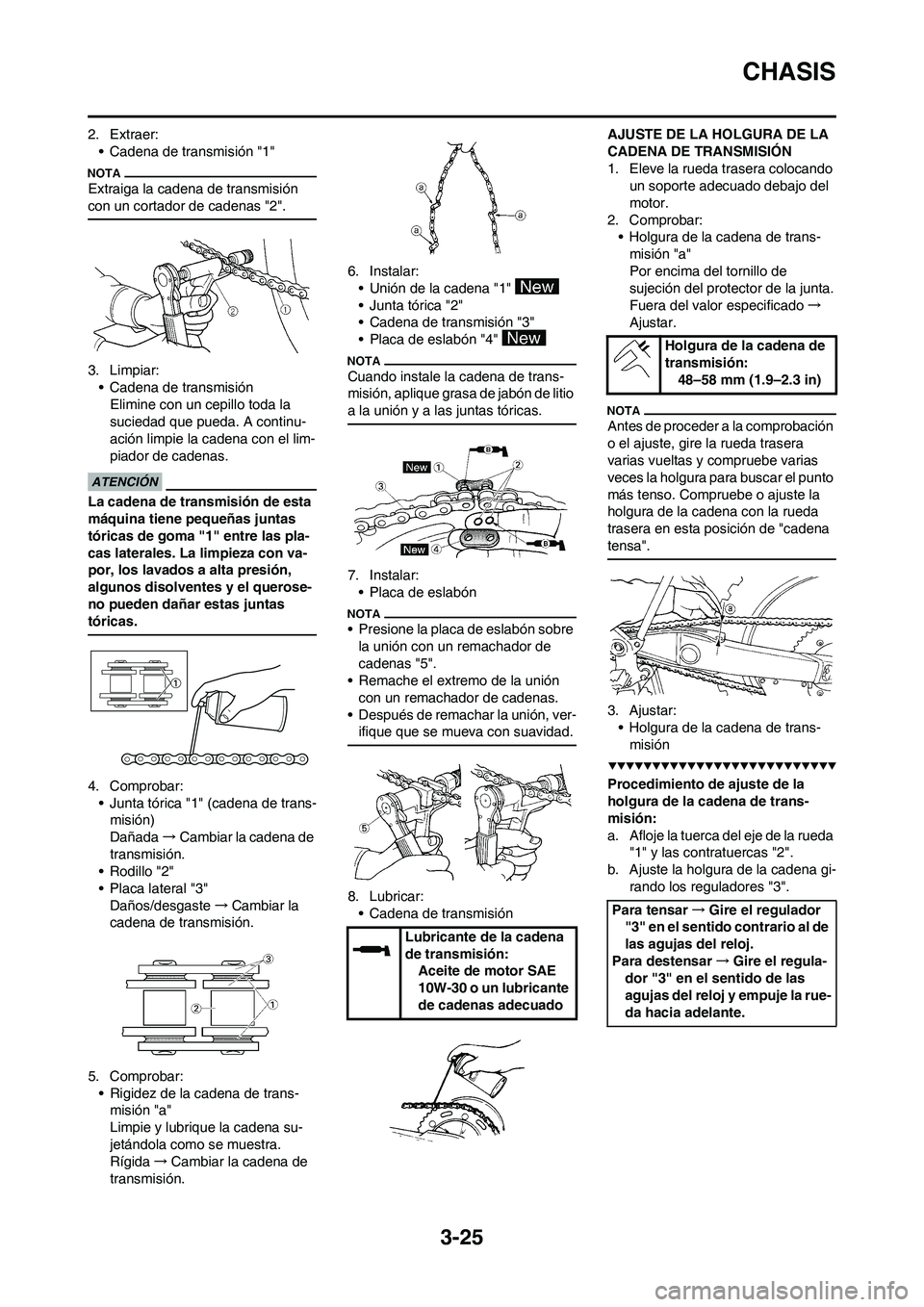

3-25
CHASIS
2. Extraer:
• Cadena de transmisión "1"
Extraiga la cadena de transmisión
con un cortador de cadenas "2".
3. Limpiar:
• Cadena de transmisión
Elimine con un cepillo toda la
suciedad que pueda. A continu-
ación limpie la cadena con el lim-
piador de cadenas.
La cadena de transmisión de esta
máquina tiene pequeñas juntas
tóricas de goma "1" entre las pla-
cas laterales. La limpieza con va-
por, los lavados a alta presión,
algunos disolventes y el querose-
no pueden dañar estas juntas
tóricas.
4. Comprobar:
• Junta tórica "1" (cadena de trans-
misión)
Dañada→Cambiar la cadena de
transmisión.
• Rodillo "2"
• Placa lateral "3"
Daños/desgaste→Cambiar la
cadena de transmisión.
5. Comprobar:
• Rigidez de la cadena de trans-
misión "a"
Limpie y lubrique la cadena su-
jetándola como se muestra.
Rígida→Cambiar la cadena de
transmisión.6. Instalar:
• Unión de la cadena "1"
• Junta tórica "2"
• Cadena de transmisión "3"
• Placa de eslabón "4"
Cuando instale la cadena de trans-
misión, aplique grasa de jabón de litio
a la unión y a las juntas tóricas.
7. Instalar:
• Placa de eslabón
• Presione la placa de eslabón sobre
la unión con un remachador de
cadenas "5".
• Remache el extremo de la unión
con un remachador de cadenas.
• Después de remachar la unión, ver-
ifique que se mueva con suavidad.
8. Lubricar:
• Cadena de transmisiónAJUSTE DE LA HOLGURA DE LA
CADENA DE TRANSMISIÓN
1. Eleve la rueda trasera colocando
un soporte adecuado debajo del
motor.
2. Comprobar:
• Holgura de la cadena de trans-
misión "a"
Por encima del tornillo de
sujeción del protector de la junta.
Fuera del valor especificado→
Ajustar.
Antes de proceder a la comprobación
o el ajuste, gire la rueda trasera
varias vueltas y compruebe varias
veces la holgura para buscar el punto
más tenso. Compruebe o ajuste la
holgura de la cadena con la rueda
trasera en esta posición de "cadena
tensa".
3. Ajustar:
• Holgura de la cadena de trans-
misión
Procedimiento de ajuste de la
holgura de la cadena de trans-
misión:
a. Afloje la tuerca del eje de la rueda
"1" y las contratuercas "2".
b. Ajuste la holgura de la cadena gi-
rando los reguladores "3".
Lubricante de la cadena
de transmisión:
Aceite de motor SAE
10W-30 o un lubricante
de cadenas adecuado
Holgura de la cadena de
transmisión:
48–58 mm (1.9–2.3 in)
Para tensar→Gire el regulador
"3" en el sentido contrario al de
las agujas del reloj.
Para destensar→Gire el regula-
dor "3" en el sentido de las
agujas del reloj y empuje la rue-
da hacia adelante.

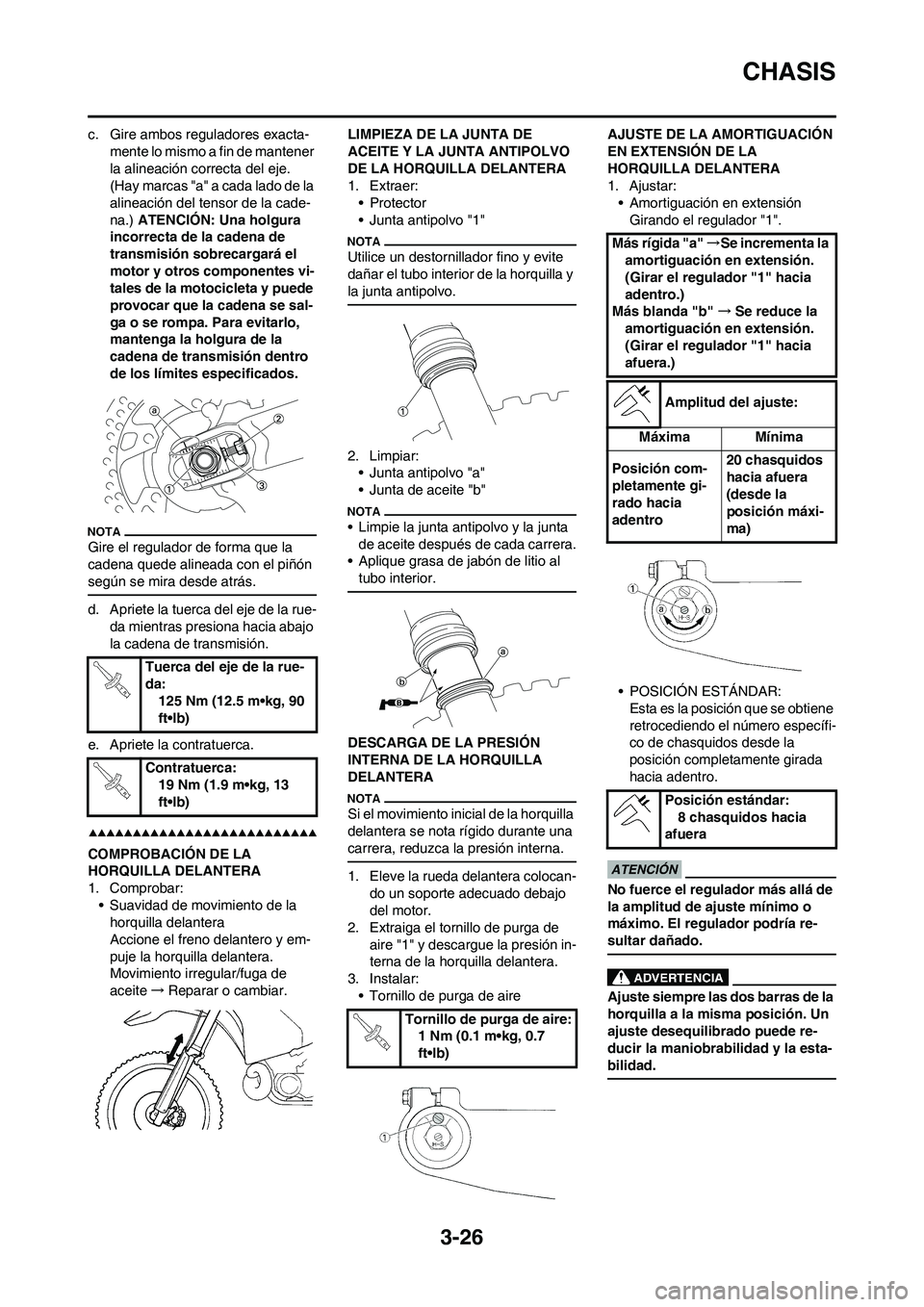

3-26
CHASIS
c. Gire ambos reguladores exacta-
mente lo mismo a fin de mantener
la alineación correcta del eje.
(Hay marcas "a" a cada lado de la
alineación del tensor de la cade-
na.) ATENCIÓN: Una holgura
incorrecta de la cadena de
transmisión sobrecargará el
motor y otros componentes vi-
tales de la motocicleta y puede
provocar que la cadena se sal-
ga o se rompa. Para evitarlo,
mantenga la holgura de la
cadena de transmisión dentro
de los límites especificados.
Gire el regulador de forma que la
cadena quede alineada con el piñón
según se mira desde atrás.
d. Apriete la tuerca del eje de la rue-
da mientras presiona hacia abajo
la cadena de transmisión.
e. Apriete la contratuerca.
COMPROBACIÓN DE LA
HORQUILLA DELANTERA
1. Comprobar:
• Suavidad de movimiento de la
horquilla delantera
Accione el freno delantero y em-
puje la horquilla delantera.
Movimiento irregular/fuga de
aceite→Reparar o cambiar.LIMPIEZA DE LA JUNTA DE
ACEITE Y LA JUNTA ANTIPOLVO
DE LA HORQUILLA DELANTERA
1. Extraer:
•Protector
• Junta antipolvo "1"
Utilice un destornillador fino y evite
dañar el tubo interior de la horquilla y
la junta antipolvo.
2. Limpiar:
• Junta antipolvo "a"
• Junta de aceite "b"
• Limpie la junta antipolvo y la junta
de aceite después de cada carrera.
• Aplique grasa de jabón de litio al
tubo interior.
DESCARGA DE LA PRESIÓN
INTERNA DE LA HORQUILLA
DELANTERA
Si el movimiento inicial de la horquilla
delantera se nota rígido durante una
carrera, reduzca la presión interna.
1. Eleve la rueda delantera colocan-
do un soporte adecuado debajo
del motor.
2. Extraiga el tornillo de purga de
aire "1" y descargue la presión in-
terna de la horquilla delantera.
3. Instalar:
• Tornillo de purga de aireAJUSTE DE LA AMORTIGUACIÓN
EN EXTENSIÓN DE LA
HORQUILLA DELANTERA
1. Ajustar:
• Amortiguación en extensión
Girando el regulador "1".
• POSICIÓN ESTÁNDAR:
Esta es la posición que se obtiene
retrocediendo el número específi-
co de chasquidos desde la
posición completamente girada
hacia adentro.No fuerce el regulador más allá de
la amplitud de ajuste mínimo o
máximo. El regulador podría re-
sultar dañado.
Ajuste siempre las dos barras de la
horquilla a la misma posición. Un
ajuste desequilibrado puede re-
ducir la maniobrabilidad y la esta-
bilidad.
Tuerca del eje de la rue-
da:
125 Nm (12.5 m•kg, 90
ft•lb)
Contratuerca:
19 Nm (1.9 m•kg, 13
ft•lb)
Tornillo de purga de aire:
1 Nm (0.1 m•kg, 0.7
ft•lb)
Más rígida "a" →Se incrementa la
amortiguación en extensión.
(Girar el regulador "1" hacia
adentro.)
Más blanda "b" →Se reduce la
amortiguación en extensión.
(Girar el regulador "1" hacia
afuera.)
Amplitud del ajuste:
Máxima Mínima
Posición com-
pletamente gi-
rado hacia
adentro20 chasquidos
hacia afuera
(desde la
posición máxi-
ma)
Posición estándar:
8 chasquidos hacia
afuera

3-27
CHASIS
AJUSTE DE LA AMORTIGUACIÓN
EN COMPRESIÓN DE LA
HORQUILLA DELANTERA
1. Extraer:
• Tapa de goma
2. Ajustar:
• Amortiguación en compresión
Girando el regulador "1".
• POSICIÓN ESTÁNDAR:
Esta es la posición que se obtiene
retrocediendo el número específi-
co de chasquidos desde la
posición completamente girada
hacia adentro.
No fuerce el regulador más allá de
la amplitud de ajuste mínimo o
máximo. El regulador podría re-
sultar dañado.
Ajuste siempre las dos barras de la
horquilla a la misma posición. Un
ajuste desequilibrado puede re-
ducir la maniobrabilidad y la esta-
bilidad.
3. Instalar:
• Tapa de gomaCOMPROBACIÓN DEL
AMORTIGUADOR TRASERO
1. Comprobar:
• Suavidad de movimiento del bas-
culante
Ruido anómalo/movimiento irreg-
ular→Engrase los puntos de piv-
ote o repárelos.
Dañado/fugas→Cambiar.
AJUSTE DE LA PRECARGA DEL
MUELLE DEL AMORTIGUADOR
TRASERO
1. Eleve la rueda trasera colocando
un soporte adecuado debajo del
motor.
2. Extraer:
• Bastidor trasero
3. Medir:
• Longitud de montaje del muelle
El color de identificacion "a" esta
marcado en el extremo del muelle.
4. Ajustar:
• Precarga del muelle
Procedimiento de ajuste:
a. Afloje la contratuerca "1".
b. Afloje el regulador "2" hasta que
haya algo de holgura entre el
muelle y el regulador.
c. Mida la longitud libre del muelle
"a".
d. Gire el regulador "2".
• Antes de proceder al ajuste elimine
toda la suciedad y el barro en torno
a la contratuerca y el regulador.
• La longitud del muelle (montada)
varía 1.5 mm (0.06 in por cada vuel-
ta del regulador.
No gire nunca el regulador más
allá del límite máximo o mínimo.
e. Apriete la contratuerca.
5. Instalar:
• Bastidor trasero (superior) Más rígida "a" →Se incrementa la
amortiguación en compresión.
(Girar el regulador "1" hacia
adentro.)
Más blanda "b" →Se reduce la
amortiguación en compresión.
(Girar el regulador "1" hacia
afuera.)
Amplitud del ajuste:
Máxima Mínima
Posición com-
pletamente gi-
rado hacia
adentro20 chasquidos
hacia afuera
(desde la
posición máxi-
ma)
Posición estándar:
9 chasquidos hacia
afuera
Standard fitting length:
MARCA DE
IDENTIFI-
CACIÓN/CTD.Longitud
Rosa/1 252.5 mm
(9.94 in)
* 251.5 mm
(9.90 in)
* para EUROPE
Más rígido →Se incrementa la
precarga del muelle. (Girar el
regulador "2" hacia adentro.)
Más blando→Se reduce la pre-
carga del muelle. (Girar el regu-
lador "2" hacia afuera.)
Amplitud del ajuste:
Máxima Mínima
Posición en la
que la longitud
del muelle dis-
minuye 13 mm
(0.51 in) con re-
specto a su lon-
gitud libre.Posición en la
que la longitud
del muelle dis-
minuye 1.5 mm
(0.06 in) con re-
specto a su lon-
gitud libre.
Contratuerca:
30 Nm (3.0 m•kg, 22
ft•lb)
Bastidor trasero (superi-
or):
38 Nm (3.8 m•kg, 27
ft•lb)
