YAMAHA WR 450F 2010 Betriebsanleitungen (in German)

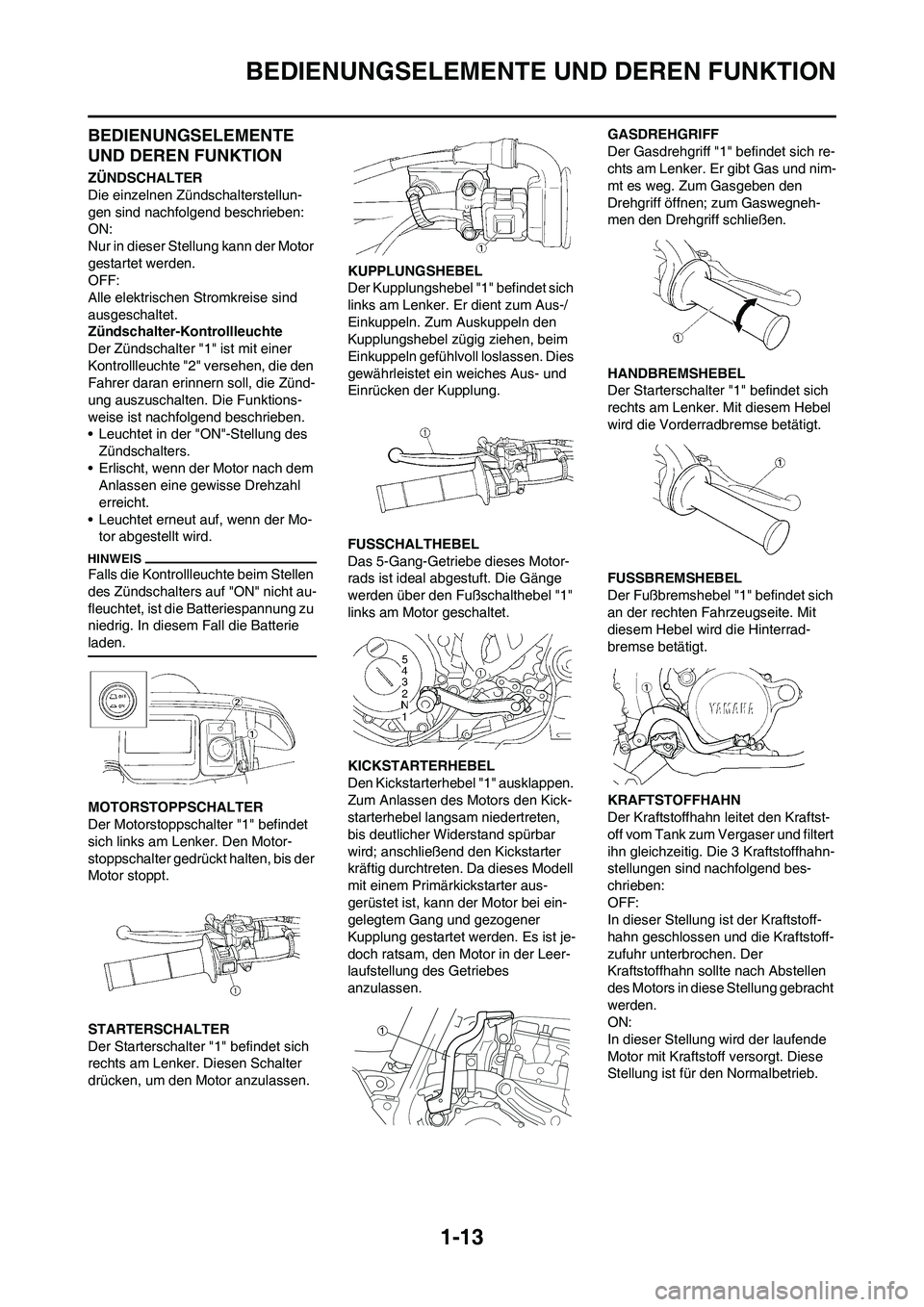

1-13
BEDIENUNGSELEMENTE UND DEREN FUNKTION
BEDIENUNGSELEMENTE
UND DEREN FUNKTION
ZÜNDSCHALTER
Die einzelnen Zündschalterstellun-
gen sind nachfolgend beschrieben:
ON:
Nur in dieser Stellung kann der Motor
gestartet werden.
OFF:
Alle elektrischen Stromkreise sind
ausgeschaltet.
Zündschalter-Kontrollleuchte
Der Zündschalter "1" ist mit einer
Kontrollleuchte "2" versehen, die den
Fahrer daran erinnern soll, die Zünd-
ung auszuschalten. Die Funktions-
weise ist nachfolgend beschrieben.
• Leuchtet in der "ON"-Stellung des Zündschalters.
• Erlischt, wenn der Motor nach dem Anlassen eine gewisse Drehzahl
erreicht.
• Leuchtet erneut auf, wenn der Mo- tor abgestellt wird.
Falls die Kontrollleuchte beim Stellen
des Zündschalters auf "ON" nicht au-
fleuchtet, ist die Batteriespannung zu
niedrig. In diesem Fall die Batterie
laden.
MOTORSTOPPSCHALTER
Der Motorstoppschalter "1" befindet
sich links am Lenker. Den Motor-
stoppschalter gedrückt halten, bis der
Motor stoppt.
STARTERSCHALTER
Der Starterschalter "1" befindet sich
rechts am Lenker. Diesen Schalter
drücken, um den Motor anzulassen. KUPPLUNGSHEBEL
Der Kupplungshebel "1" befindet sich
links am Lenker. Er dient zum Aus-/
Einkuppeln. Zum Auskuppeln den
Kupplungshebel zügig ziehen, beim
Einkuppeln gefühlvoll loslassen. Dies
gewährleistet ein weiches Aus- und
Einrücken der Kupplung.
FUSSCHALTHEBEL
Das 5-Gang-Getriebe dieses Motor-
rads ist ideal abgestuft. Die Gänge
werden über den Fußschalthebel "1"
links am Motor geschaltet.
KICKSTARTERHEBEL
Den Kickstarterhebel
"1" ausklappen.
Zum Anlassen des Motors den Kick-
starterhebel langsam niedertreten,
bis deutlicher Widerstand spürbar
wird; anschließend den Kickstarter
kräftig durchtreten. Da dieses Modell
mit einem Primärkickstarter aus-
gerüstet ist, kann der Motor bei ein-
gelegtem Gang und gezogener
Kupplung gestartet werden. Es ist je-
doch ratsam, den Motor in der Leer-
laufstellung des Getriebes
anzulassen. GASDREHGRIFF
Der Gasdrehgriff "1" befindet sich re-
chts am Lenker. Er gibt Gas und nim-
mt es weg. Zum Gasgeben den
Drehgriff öffnen; zum Gaswegneh-
men den Drehgriff schließen.
HANDBREMSHEBEL
Der Starterschalter
"1" befindet sich
rechts am Lenker. Mit diesem Hebel
wird die Vorderradbremse betätigt.
FUSSBREMSHEBEL
Der Fußbremshebel "1" befindet sich
an der rechten Fahrzeugseite. Mit
diesem Hebel wird die Hinterrad-
bremse betätigt.
KRAFTSTOFFHAHN
Der Kraftstoffhahn leitet den Kraftst-
off vom Tank zum Vergaser und filtert
ihn gleichzeitig. Die 3 Kraftstoffhahn-
stellungen sind nachfolgend bes-
chrieben:
OFF:
In dieser Stellung ist der Kraftstoff-
hahn geschlossen und die Kraftstoff-
zufuhr unterbrochen. Der
Kraftstoffhahn sollte nach Abstellen
des Motors in diese Stellung gebracht
werden.
ON:
In dieser Stellung wird der laufende
Motor mit Kraftstoff versorgt. Diese
Stellung ist für den Normalbetrieb.

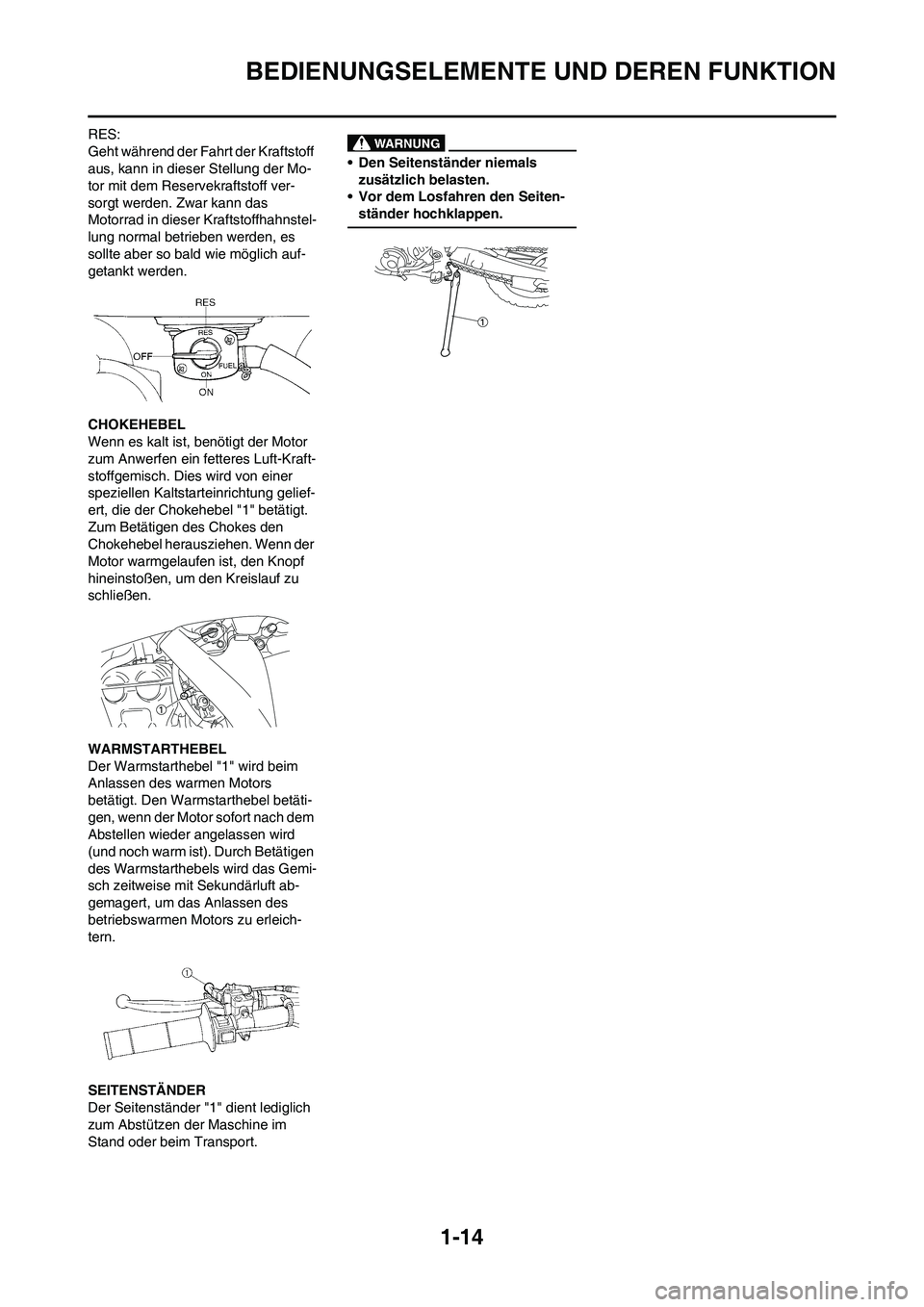

1-14
BEDIENUNGSELEMENTE UND DEREN FUNKTION
RES:
Geht während der Fahrt der Kraftstoff
aus, kann in dieser Stellung der Mo-
tor mit dem Reservekraftstoff ver-
sorgt werden. Zwar kann das
Motorrad in dieser Kraftstoffhahnstel-
lung normal betrieben werden, es
sollte aber so bald wie möglich auf-
getankt werden.
CHOKEHEBEL
Wenn es kalt ist, benötigt der Motor
zum Anwerfen ein fe tteres Luft-Kraft-
stoffgemisch. Dies wird von einer
speziellen Kaltstarteinrichtung gelief-
ert, die der Chokehebel "1" betätigt.
Zum Betätigen des Chokes den
Chokehebel herausziehen. Wenn der
Motor warmgelaufen ist, den Knopf
hineinstoßen, um den Kreislauf zu
schließen.
WARMSTARTHEBEL
Der Warmstarthebel "1" wird beim
Anlassen des warmen Motors
betätigt. Den Warmstarthebel betäti-
gen, wenn der Motor sofort nach dem
Abstellen wieder angelassen wird
(und noch warm ist). Durch Betätigen
des Warmstarthebels wird das Gemi-
sch zeitweise mit Sekundärluft ab-
gemagert, um das Anlassen des
betriebswarmen Motors zu erleich-
tern.
SEITENSTÄNDER
Der Seitenständer "1" dient lediglich
zum Abstützen der Maschine im
Stand oder beim Transport.
• Den Seitenständer niemals zusätzlich belasten.
• Vor dem Losfahren den Seiten-
ständer hochklappen.

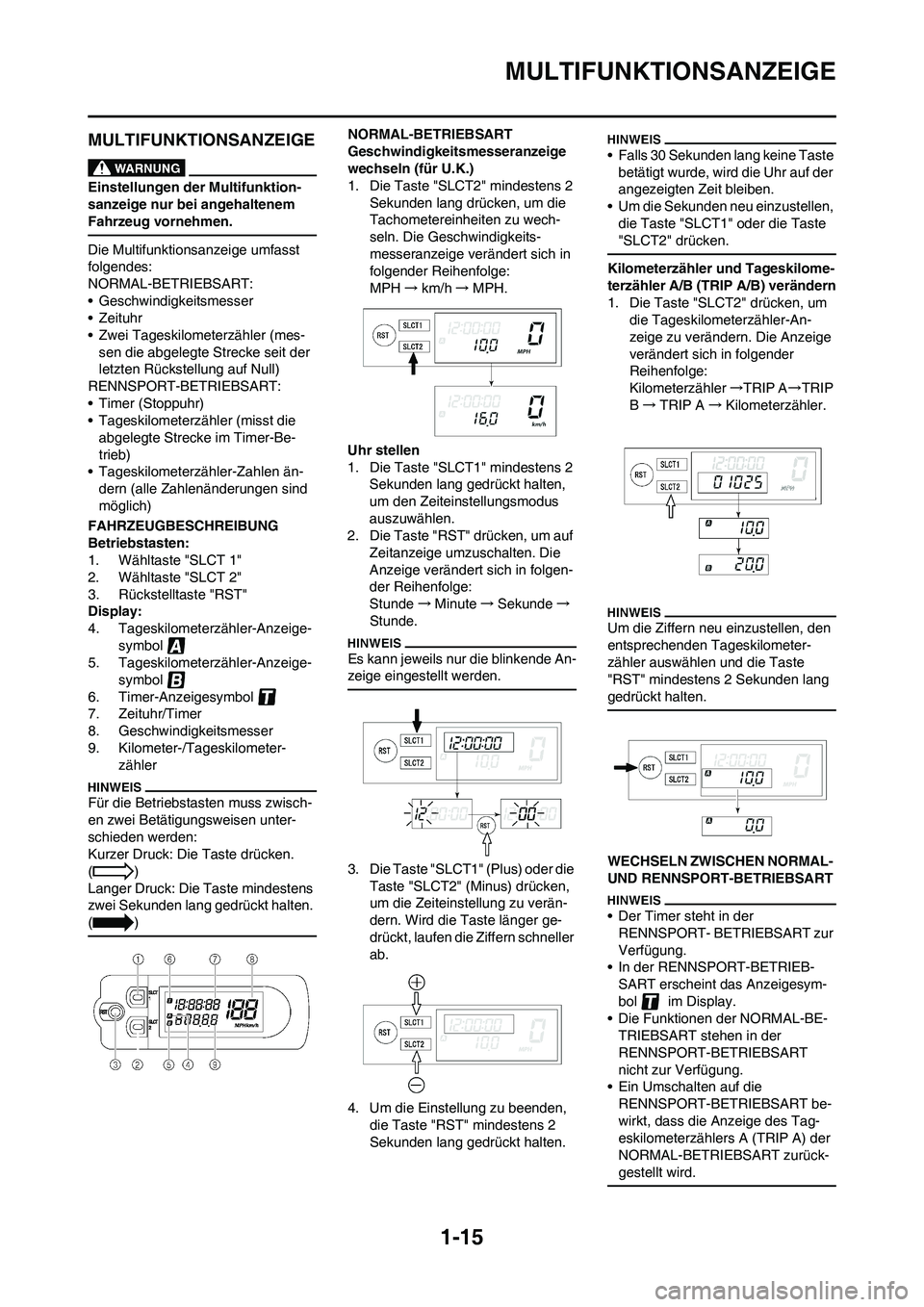

1-15
MULTIFUNKTIONSANZEIGE
MULTIFUNKTIONSANZEIGE
Einstellungen der Multifunktion-
sanzeige nur bei angehaltenem
Fahrzeug vornehmen.
Die Multifunktionsanzeige umfasst
folgendes:
NORMAL-BETRIEBSART:
• Geschwindigkeitsmesser
• Zeituhr
• Zwei Tageskilometerzähler (mes-sen die abgelegte Strecke seit der
letzten Rückste llung auf Null)
RENNSPORT-BETRIEBSART:
• Timer (Stoppuhr)
• Tageskilometerzähler (misst die abgelegte Strecke im Timer-Be-
trieb)
• Tageskilometerzähler-Zahlen än-
dern (alle Zahlenänderungen sind
möglich)
FAHRZEUGBESCHREIBUNG
Betriebstasten:
1. Wähltaste "SLCT 1"
2. Wähltaste "SLCT 2"
3. Rückstelltaste "RST"
Display:
4. Tageskilometerzähler-Anzeige- symbol
5. Tageskilometerzähler-Anzeige-
symbol
6. Timer-Anzeigesymbol
7. Zeituhr/Timer
8. Geschwindigkeitsmesser
9. Kilometer-/Tageskilometer- zähler
Für die Betriebstasten muss zwisch-
en zwei Betätigungsweisen unter-
schieden werden:
Kurzer Druck: Die Taste drücken.
()
Langer Druck: Die Taste mindestens
zwei Sekunden lang gedrückt halten.
()
NORMAL-BETRIEBSART
Geschwindigkeitsmesseranzeige
wechseln (für U.K.)
1. Die Taste "SLCT2" mindestens 2
Sekunden lang drücken, um die
Tachometereinheiten zu wech-
seln. Die Geschwindigkeits-
messeranzeige verändert sich in
folgender Reihenfolge:
MPH →km/h →MPH.
Uhr stellen
1. Die Taste "SLCT1" mindestens 2 Sekunden lang gedrückt halten,
um den Zeiteinstellungsmodus
auszuwählen.
2. Die Taste "RST" drücken, um auf
Zeitanzeige umzuschalten. Die
Anzeige verändert sich in folgen-
der Reihenfolge:
Stunde →Minute →Sekunde →
Stunde.
Es kann jeweils nur die blinkende An-
zeige eingestellt werden.
3. Die Taste "SLCT1" (Plus) oder die Taste "SLCT2" (Minus) drücken,
um die Zeiteinstellung zu verän-
dern. Wird die Taste länger ge-
drückt, laufen die Ziffern schneller
ab.
4. Um die Einstellung zu beenden, die Taste "RST" mindestens 2
Sekunden lang gedrückt halten.
• Falls 30 Sekunden lang keine Taste betätigt wurde, wird die Uhr auf der
angezeigten Zeit bleiben.
• Um die Sekunden neu einzustellen, die Taste "SLCT1" oder die Taste
"SLCT2" drücken.
Kilometerzähler und Tageskilome-
terzähler A/B (TRIP A/B) verändern
1. Die Taste "SLCT2" drücken, um die Tageskilometerzähler-An-
zeige zu verändern. Die Anzeige
verändert sich in folgender
Reihenfolge:
Kilometerzähler →TRIP A →TRIP
B → TRIP A →Kilometerzähler.
Um die Ziffern neu einzustellen, den
entsprechenden Tageskilometer-
zähler auswählen und die Taste
"RST" mindestens 2 Sekunden lang
gedrückt halten.
WECHSELN ZWISCHEN NORMAL-
UND RENNSPORT-BETRIEBSART
• Der Timer steht in der
RENNSPORT- BETRIEBSART zur
Verfügung.
• In der RENNSPORT-BETRIEB-
SART erscheint das Anzeigesym-
bol im Display.
• Die Funktionen der NORMAL-BE-
TRIEBSART stehen in der
RENNSPORT-BETRIEBSART
nicht zur Verfügung.
• Ein Umschalten auf die RENNSPORT-BETRIEBSART be-
wirkt, dass die Anzeige des Tag-
eskilometerzählers A (TRIP A) der
NORMAL-BETRIEBSART zurück-
gestellt wird.

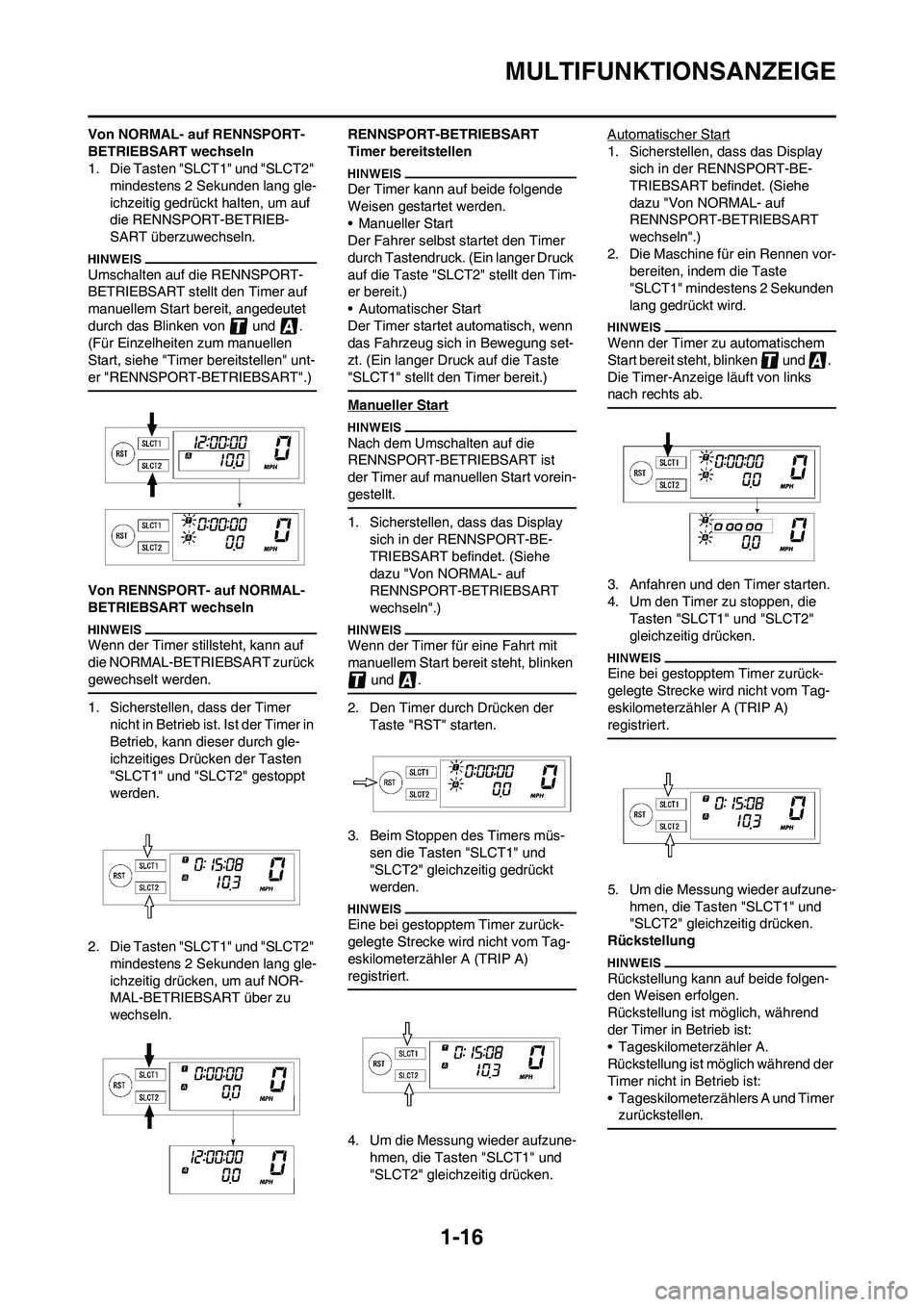

1-16
MULTIFUNKTIONSANZEIGE
Von NORMAL- auf RENNSPORT-
BETRIEBSART wechseln
1. Die Tasten "SLCT1" und "SLCT2" mindestens 2 Sekunden lang gle-
ichzeitig gedrückt halten, um auf
die RENNSPORT-BETRIEB-
SART überzuwechseln.
Umschalten auf die RENNSPORT-
BETRIEBSART stellt den Timer auf
manuellem Start bereit, angedeutet
durch das Blinken von und .
(Für Einzelheiten zum manuellen
Start, siehe "Timer bereitstellen" unt-
er "RENNSPORT-BETRIEBSART".)
Von RENNSPORT- auf NORMAL-
BETRIEBSART wechseln
Wenn der Timer stillsteht, kann auf
die NORMAL-BETRIEBSART zurück
gewechselt werden.
1. Sicherstellen, dass der Timer
nicht in Betrieb ist. Ist der Timer in
Betrieb, kann dieser durch gle-
ichzeitiges Drücken der Tasten
"SLCT1" und "SLCT2" gestoppt
werden.
2. Die Tasten "SLCT1" und "SLCT2" mindestens 2 Sekunden lang gle-
ichzeitig drücken, um auf NOR-
MAL-BETRIEBSART über zu
wechseln. RENNSPORT-BETRIEBSART
Timer bereitstellen
Der Timer kann auf beide folgende
Weisen gestartet werden.
• Manueller Start
Der Fahrer selbst startet den Timer
durch Tastendruck. (Ein langer Druck
auf die Taste "SLCT2" stellt den Tim-
er bereit.)
• Automatischer Start
Der Timer startet automatisch, wenn
das Fahrzeug sich in Bewegung set-
zt. (Ein langer Druck auf die Taste
"SLCT1" stellt den Timer bereit.)
Manueller Start
Nach dem Umschalten auf die
RENNSPORT-BETRIEBSART ist
der Timer auf manuellen Start vorein-
gestellt.
1. Sicherstellen, dass das Display
sich in der RENNSPORT-BE-
TRIEBSART befindet. (Siehe
dazu "Von NORMAL- auf
RENNSPORT-BETRIEBSART
wechseln".)
Wenn der Timer für eine Fahrt mit
manuellem Start bereit steht, blinken und .
2. Den Timer durch Drücken der Taste "RST" starten.
3. Beim Stoppen des Timers müs- sen die Tasten "SLCT1" und
"SLCT2" gleichzeitig gedrückt
werden.
Eine bei gestopptem Timer zurück-
gelegte Strecke wird nicht vom Tag-
eskilometerzähler A (TRIP A)
registriert.
4. Um die Messung wieder aufzune-
hmen, die Tasten "SLCT1" und
"SLCT2" gleichzeitig drücken. Automatischer Start
1. Sicherstellen, dass das Display
sich in der RENNSPORT-BE-
TRIEBSART befindet. (Siehe
dazu "Von NORMAL- auf
RENNSPORT-BETRIEBSART
wechseln".)
2. Die Maschine für ein Rennen vor- bereiten, indem die Taste
"SLCT1" mindestens 2 Sekunden
lang gedrückt wird.
Wenn der Timer zu automatischem
Start bereit steht, blinken und .
Die Timer-Anzeige läuft von links
nach rechts ab.
3. Anfahren und den Timer starten.
4. Um den Timer zu stoppen, die
Tasten "SLCT1" und "SLCT2"
gleichzeitig drücken.
Eine bei gestopptem Timer zurück-
gelegte Strecke wird nicht vom Tag-
eskilometerzähler A (TRIP A)
registriert.
5. Um die Messung wieder aufzune-hmen, die Tasten "SLCT1" und
"SLCT2" gleichzeitig drücken.
Rückstellung
Rückstellung kann auf beide folgen-
den Weisen erfolgen.
Rückstellung ist mö glich, während
der Timer in Betrieb ist:
• Tageskilometerzähler A.
Rückstellung ist möglich während der
Timer nicht in Betrieb ist:
• Tageskilometerzählers A und Timer zurückstellen.

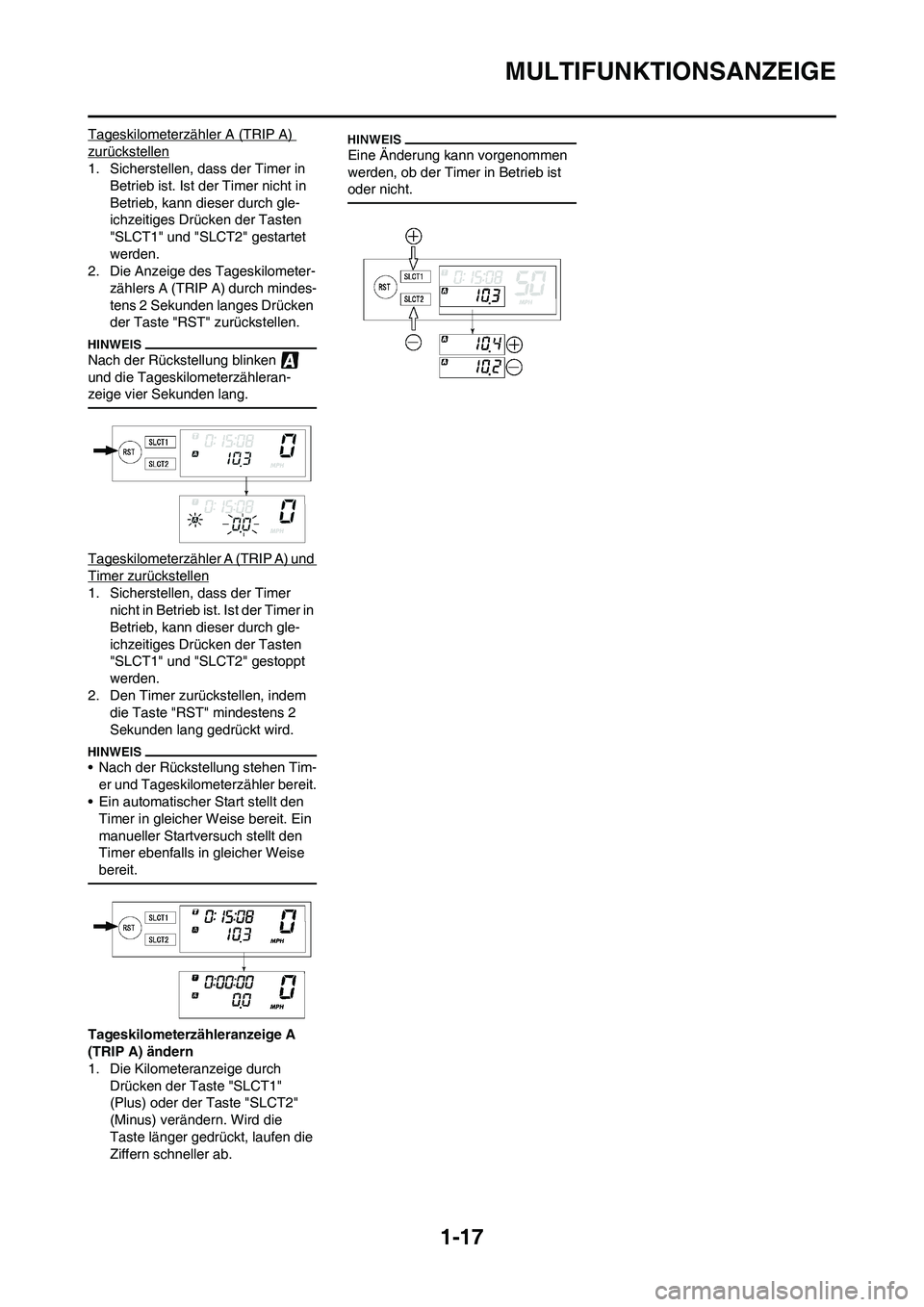

1-17
MULTIFUNKTIONSANZEIGE
Tageskilometerzähler A (TRIP A)
zurückstellen
1. Sicherstellen, dass der Timer in Betrieb ist. Ist der Timer nicht in
Betrieb, kann dieser durch gle-
ichzeitiges Drücken der Tasten
"SLCT1" und "SLCT2" gestartet
werden.
2. Die Anzeige des Tageskilometer- zählers A (TRIP A) durch mindes-
tens 2 Sekunden langes Drücken
der Taste "RST" zurückstellen.
Nach der Rückstellung blinken
und die Tageskilometerzähleran-
zeige vier Sekunden lang.
Tageskilometerzähler A (TRIP A) und
Timer zurückstellen
1. Sicherstellen, dass der Timer nicht in Betrieb ist. Ist der Timer in
Betrieb, kann dieser durch gle-
ichzeitiges Drücken der Tasten
"SLCT1" und "SLCT2" gestoppt
werden.
2. Den Timer zurü ckstellen, indem
die Taste "RST" mindestens 2
Sekunden lang gedrückt wird.
• Nach der Rückste llung stehen Tim-
er und Tageskilometerzähler bereit.
• Ein automatischer Start stellt den Timer in gleicher Weise bereit. Ein
manueller Startversu ch stellt den
Timer ebenfalls in gleicher Weise
bereit.
Tageskilometerzähleranzeige A
(TRIP A) ändern
1. Die Kilometeranzeige durch
Drücken der Taste "SLCT1"
(Plus) oder der Taste "SLCT2"
(Minus) verändern. Wird die
Taste länger gedrückt, laufen die
Ziffern schneller ab.
Eine Änderung kann vorgenommen
werden, ob der Timer in Betrieb ist
oder nicht.

1-18
MULTIFUNKTIONSANZEIGE
FUNKTIONSDIAGRAMM
A short push on the button changes
the operation in the arrowed direction.
A short push on the button changes
the operation in both arrowed directions.
A long push on the button changes the
operation in the arrowed direction.
A long push on the button changes the
operation in both arrowed directions.Meter function
Function that can be performed whether
the time is or is not in operation.
Extent to which the meter can operate
Clock
BASIC MODE
Tripmeter
ODO TRIP A TRIP B ODO
Speedometer
(for U.K.)
MPH
km/h MPH
Putting measurement on
standby
Manual startAuto start
RACE MODE
Timer in operation
Reset
TRIP A Correct
TRIP AMeasurement starts as the
machine moves
Timer not in
operation
Correct
TRIP A Reset
TRIP A &
timer

1-19

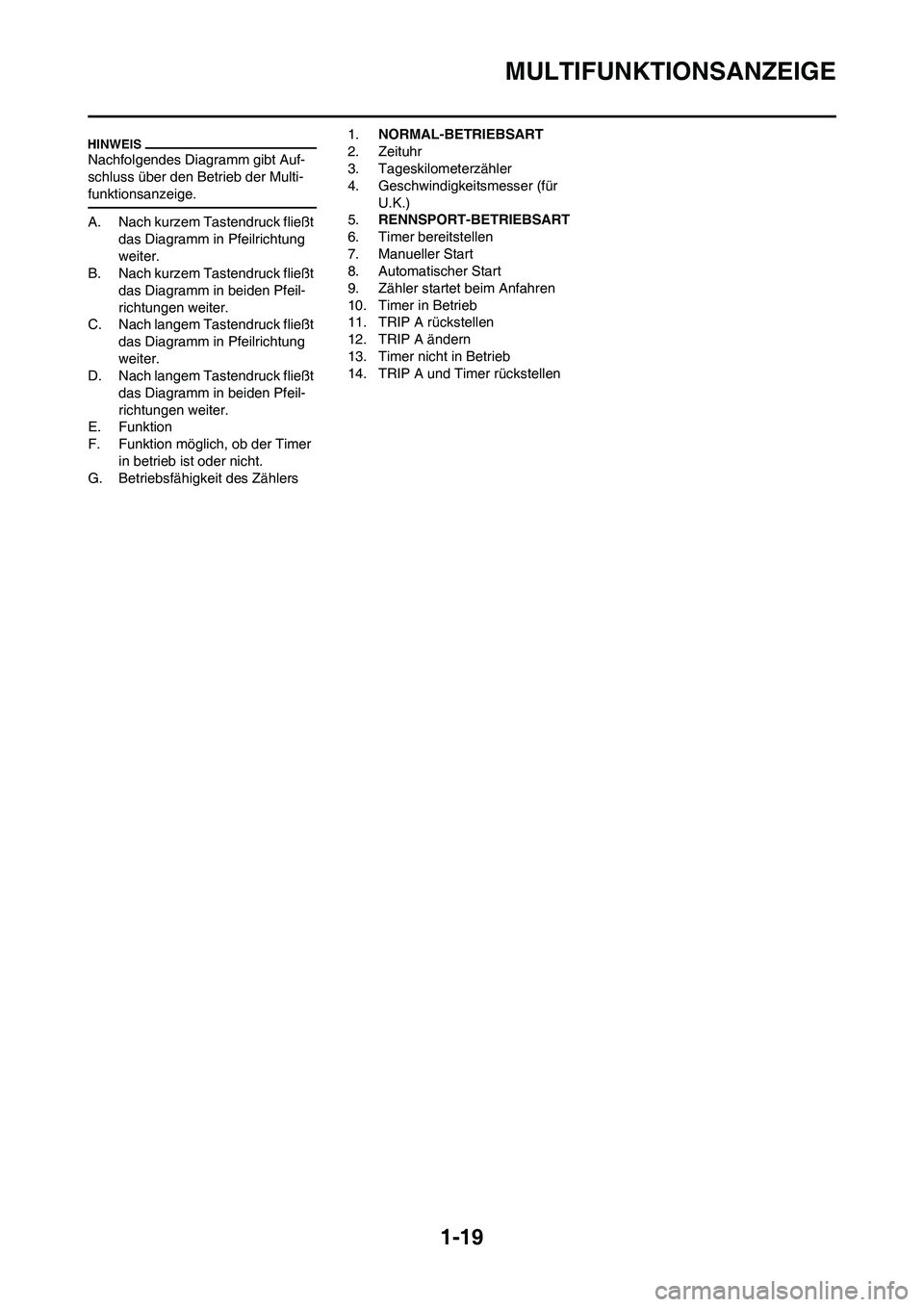

MULTIFUNKTIONSANZEIGE
Nachfolgendes Diagramm gibt Auf-
schluss über den Betrieb der Multi-
funktionsanzeige.
A. Nach kurzem Tastendruck fließt das Diagramm in Pfeilrichtung
weiter.
B. Nach kurzem Tastendruck fließt das Diagramm in beiden Pfeil-
richtungen weiter.
C. Nach langem Ta stendruck fließt
das Diagramm in Pfeilrichtung
weiter.
D. Nach langem Ta stendruck fließt
das Diagramm in beiden Pfeil-
richtungen weiter.
E. Funktion
F. Funktion möglich, ob der Timer in betrieb ist oder nicht.
G. Betriebsfähigkeit des Zählers 1.
NORMAL-BETRIEBSART
2. Zeituhr
3. Tageskilometerzähler
4. Geschwindigkeitsmesser (für U.K.)
5. RENNSPORT-BETRIEBSART
6. Timer bereitstellen
7. Manueller Start
8. Automatischer Start
9. Zähler startet beim Anfahren
10. Timer in Betrieb
11. TRIP A rückstellen
12. TRIP A ändern
13. Timer nicht in Betrieb
14. TRIP A und Timer rückstellen

1-20

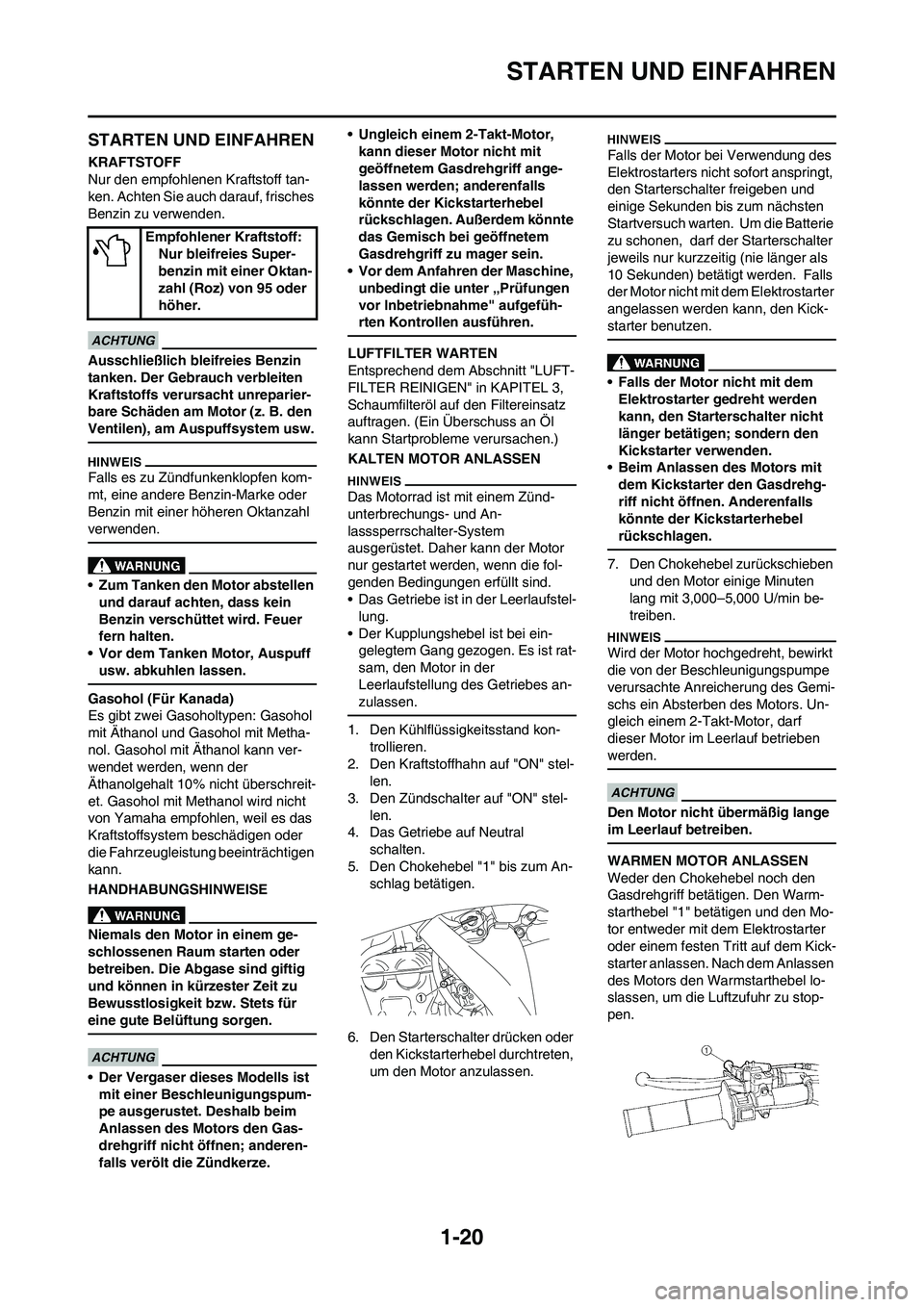

STARTEN UND EINFAHREN
STARTEN UND EINFAHREN
KRAFTSTOFF
Nur den empfohlenen Kraftstoff tan-
ken. Achten Sie auch darauf, frisches
Benzin zu verwenden.
Ausschließlich bleifreies Benzin
tanken. Der Gebrauch verbleiten
Kraftstoffs verursacht unreparier-
bare Schäden am Motor (z. B. den
Ventilen), am Auspuffsystem usw.
Falls es zu Zündfunkenklopfen kom-
mt, eine andere Benzin-Marke oder
Benzin mit einer höheren Oktanzahl
verwenden.
• Zum Tanken den Motor abstellen
und darauf achten, dass kein
Benzin verschüttet wird. Feuer
fern halten.
• Vor dem Tanken Motor, Auspuff usw. abkuhlen lassen.
Gasohol (Für Kanada)
Es gibt zwei Gasoholtypen: Gasohol
mit Äthanol und Gasohol mit Metha-
nol. Gasohol mit Äthanol kann ver-
wendet werden, wenn der
Äthanolgehalt 10% nicht überschreit-
et. Gasohol mit Methanol wird nicht
von Yamaha empfohlen, weil es das
Kraftstoffsystem beschädigen oder
die Fahrzeugleistung beeinträchtigen
kann.
HANDHABUNGSHINWEISE
Niemals den Motor in einem ge-
schlossenen Raum starten oder
betreiben. Die Abgase sind giftig
und können in kürzester Zeit zu
Bewusstlosigkeit bzw. Stets für
eine gute Belüftung sorgen.
• Der Vergaser dieses Modells ist
mit einer Beschleunigungspum-
pe ausgerustet. Deshalb beim
Anlassen des Motors den Gas-
drehgriff nicht öffnen; anderen-
falls verölt die Zündkerze. • Ungleich einem 2-Takt-Motor,
kann dieser Motor nicht mit
geöffnetem Gasdrehgriff ange-
lassen werden; anderenfalls
könnte der Kickstarterhebel
rückschlagen. Außerdem könnte
das Gemisch bei geöffnetem
Gasdrehgriff zu mager sein.
• Vor dem Anfahren der Maschine, unbedingt die unter „Prüfungen
vor lnbetriebnahme" aufgefüh-
rten Kontrollen ausführen.
LUFTFILTER WARTEN
Entsprechend dem Abschnitt "LUFT-
FILTER REINIGEN" in KAPITEL 3,
Schaumfilteröl auf den Filtereinsatz
auftragen. (Ein Überschuss an Öl
kann Startprobleme verursachen.)
KALTEN MOTOR ANLASSEN
Das Motorrad ist mit einem Zünd-
unterbrechungs- und An-
lasssperrschalter-System
ausgerüstet. Daher kann der Motor
nur gestartet werden, wenn die fol-
genden Bedingungen erfüllt sind.
• Das Getriebe ist in der Leerlaufstel-
lung.
• Der Kupplungshebel ist bei ein- gelegtem Gang gezogen. Es ist rat-
sam, den Motor in der
Leerlaufstellung des Getriebes an-
zulassen.
1. Den Kühlflüssigkeitsstand kon- trollieren.
2. Den Kraftstoffhahn auf "ON" stel- len.
3. Den Zündschalter auf "ON" stel-
len.
4. Das Getriebe auf Neutral schalten.
5. Den Chokehebel "1" bis zum An- schlag betätigen.
6. Den Starterschalter drücken oder den Kickstarterhebel durchtreten,
um den Motor anzulassen.
Falls der Motor bei Verwendung des
Elektrostarters nicht sofort anspringt,
den Starterschalter freigeben und
einige Sekunden bis zum nächsten
Startversuch warten. Um die Batterie
zu schonen, darf der Starterschalter
jeweils nur kurzzeitig (nie länger als
10 Sekunden) betätigt werden. Falls
der Motor nicht mit dem Elektrostarter
angelassen werden kann, den Kick-
starter benutzen.
• Falls der Motor nicht mit dem Elektrostarter gedreht werden
kann, den Starterschalter nicht
länger betätigen; sondern den
Kickstarter verwenden.
• Beim Anlassen des Motors mit dem Kickstarter den Gasdrehg-
riff nicht öffnen . Anderenfalls
könnte der Kickstarterhebel
rückschlagen.
7. Den Chokehebel zurückschieben und den Motor einige Minuten
lang mit 3,000–5,000 U/min be-
treiben.
Wird der Motor hochgedreht, bewirkt
die von der Beschleunigungspumpe
verursachte Anreicherung des Gemi-
schs ein Absterben des Motors. Un-
gleich einem 2-Takt-Motor, darf
dieser Motor im Leerlauf betrieben
werden.
Den Motor nicht übermäßig lange
im Leerlauf betreiben.
WARMEN MOTOR ANLASSEN
Weder den Chokehebel noch den
Gasdrehgriff betätigen. Den Warm-
starthebel "1" betätigen und den Mo-
tor entweder mit dem Elektrostarter
oder einem festen Tritt auf dem Kick-
starter anlassen. Nach dem Anlassen
des Motors den Warmstarthebel lo-
slassen, um die Luftzufuhr zu stop-
pen.
Empfohlener Kraftstoff:
Nur bleifreies Super-
benzin mit einer Oktan-
zahl (Roz) von 95 oder
höher.

1-21

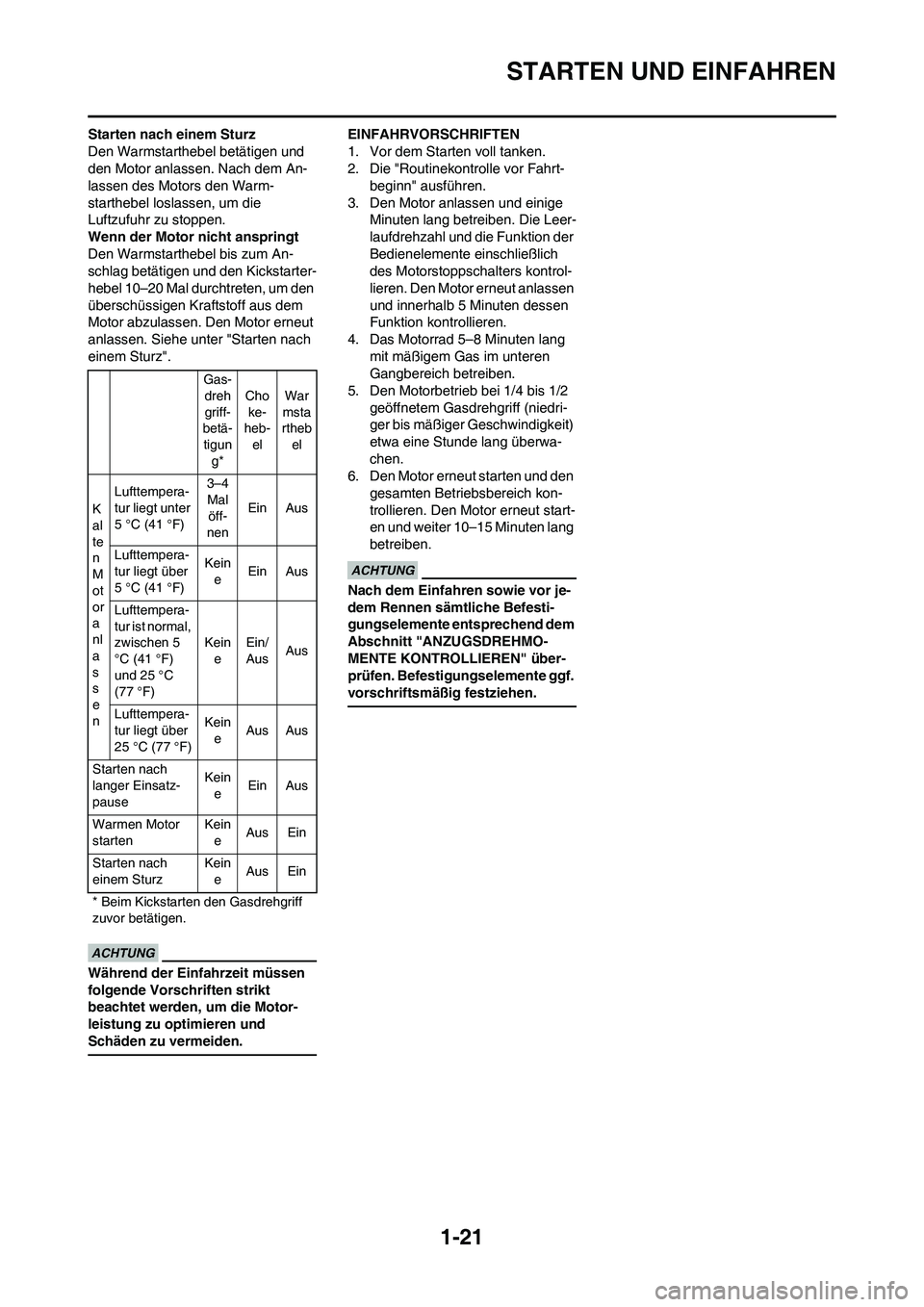

STARTEN UND EINFAHREN
Starten nach einem Sturz
Den Warmstarthebel betätigen und
den Motor anlassen. Nach dem An-
lassen des Motors den Warm-
starthebel loslassen, um die
Luftzufuhr zu stoppen.
Wenn der Motor nicht anspringt
Den Warmstarthebel bis zum An-
schlag betätigen und den Kickstarter-
hebel 10–20 Mal durchtreten, um den
überschüssigen Kraftstoff aus dem
Motor abzulassen. Den Motor erneut
anlassen. Siehe unter "Starten nach
einem Sturz".
Während der Einfahrzeit müssen
folgende Vorschriften strikt
beachtet werden, um die Motor-
leistung zu optimieren und
Schäden zu vermeiden.
EINFAHRVORSCHRIFTEN
1. Vor dem Starten voll tanken.
2. Die "Routinekontrolle vor Fahrt- beginn" ausführen.
3. Den Motor anlassen und einige Minuten lang betreiben. Die Leer-
laufdrehzahl und die Funktion der
Bedienelemente einschließlich
des Motorstoppschalters kontrol-
lieren. Den Motor erneut anlassen
und innerhalb 5 Minuten dessen
Funktion kontrollieren.
4. Das Motorrad 5–8 Minuten lang
mit mäßigem Gas im unteren
Gangbereich betreiben.
5. Den Motorbetrieb bei 1/4 bis 1/2
geöffnetem Gasdrehgriff (niedri-
ger bis mäßiger Geschwindigkeit)
etwa eine Stunde lang überwa-
chen.
6. Den Motor erneut starten und den gesamten Betriebsbereich kon-
trollieren. Den Motor erneut start-
en und weiter 10–15 Minuten lang
betreiben.
Nach dem Einfahren sowie vor je-
dem Rennen sämtliche Befesti-
gungselemente entsprechend dem
Abschnitt "ANZUGSDREHMO-
MENTE KONTROLLIEREN" über-
prüfen. Befestigungselemente ggf.
vorschriftsmäßig festziehen.
Gas-
dreh
griff-
betä- tigun g* Cho
ke-
heb- el War
msta
rtheb el
K
al
te
n
M
ot
or
a
nl
a
s
s
e
n Lufttempera-
tur liegt unter
5 °C (41 °F)
3–4
Mal öff-
nen Ein Aus
Lufttempera-
tur liegt über
5 °C (41 °F) Kein
e Ein Aus
Lufttempera-
tur ist normal,
zwischen 5
°C (41 °F)
und 25 °C
(77 °F) Kein
e Ein/
Aus
Aus
Lufttempera-
tur liegt über
25 °C (77 °F) Kein
e Aus Aus
Starten nach
langer Einsatz-
pause Kein
e Ein Aus
Warmen Motor
starten Kein
e Aus Ein
Starten nach
einem Sturz Kein
e Aus Ein
* Beim Kickstarten den Gasdrehgriff
zuvor betätigen.

1-22

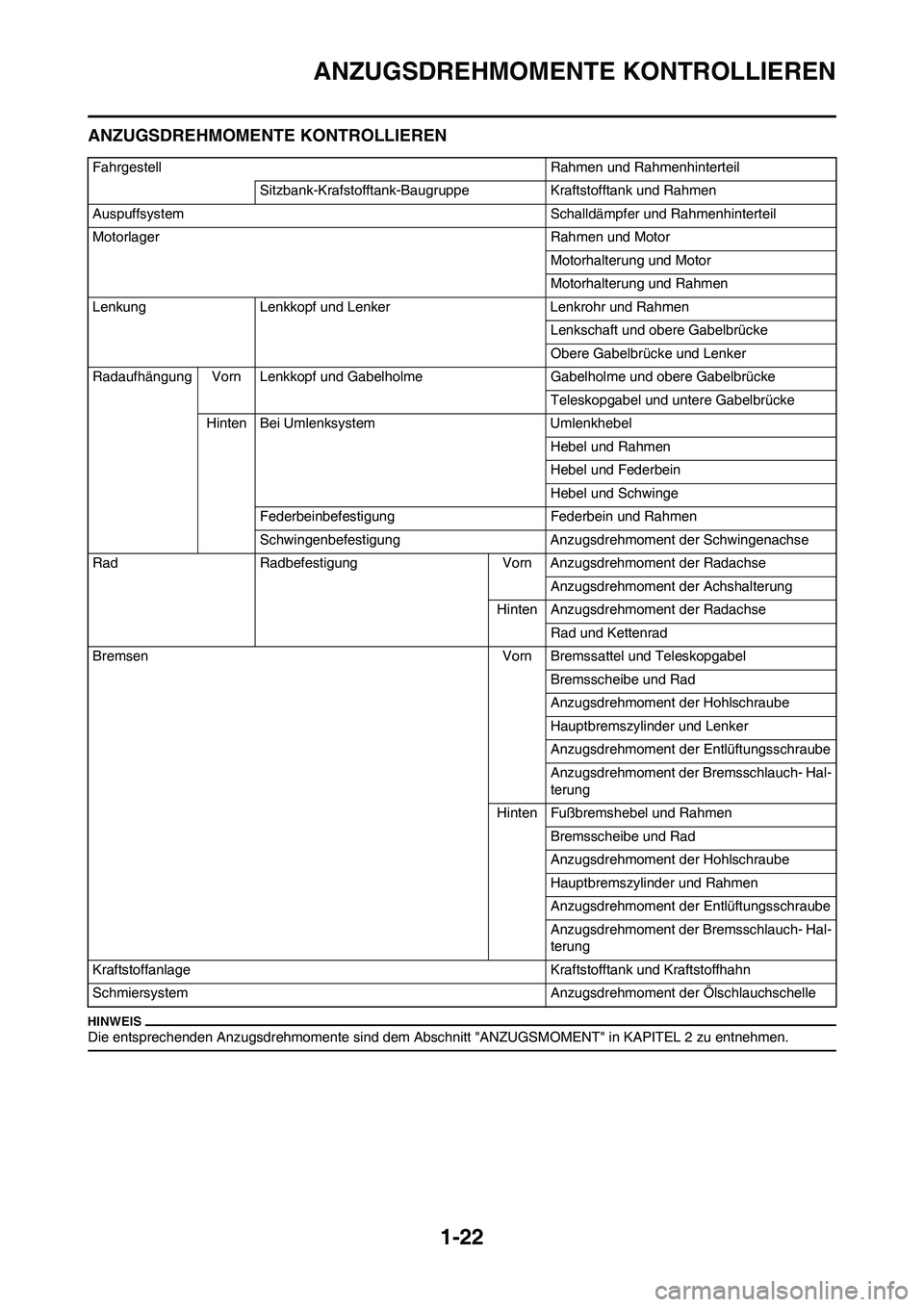

ANZUGSDREHMOMENTE KONTROLLIEREN
ANZUGSDREHMOMENTE KONTROLLIEREN
Die entsprechenden Anzugsdrehmomente sind dem Abschnitt "ANZUGSMOMENT" in KAPITEL 2 zu entnehmen.
Fahrgestell Rahmen und Rahmenhinterteil
Sitzbank-Krafstofftank-Baugrupp e Kraftstofftank und Rahmen
Auspuffsystem Schalldämpfer und Rahmenhinterteil
Motorlager Rahmen und Motor Motorhalterung und Motor
Motorhalterung und Rahmen
Lenkung Lenkkopf und Lenker Lenkrohr und Rahmen Lenkschaft und obere Gabelbrücke
Obere Gabelbrücke und Lenker
Radaufhängung Vorn Lenkkopf und Gabel holme Gabelholme und obere Gabelbrücke
Teleskopgabel und untere Gabelbrücke
Hinten Bei Umlenksystem Umlenkhebel Hebel und Rahmen
Hebel und Federbein
Hebel und Schwinge
Federbeinbefestigung Federbein und Rahmen
Schwingenbefestigung Anzugsdr ehmoment der Schwingenachse
Rad Radbefestigung Vorn Anzugsdrehmoment der Radachse Anzugsdrehmoment der Achshalterung
Hinten Anzugsdrehmoment der Radachse Rad und Kettenrad
Bremsen Vorn Bremssattel und Teleskopgabel Bremsscheibe und Rad
Anzugsdrehmoment der Hohlschraube
Hauptbremszylinder und Lenker
Anzugsdrehmoment der Entlüftungsschraube
Anzugsdrehmoment der Bremsschlauch- Hal-
terung
Hinten Fußbremshebel und Rahmen Bremsscheibe und Rad
Anzugsdrehmoment der Hohlschraube
Hauptbremszylinder und Rahmen
Anzugsdrehmoment der Entlüftungsschraube
Anzugsdrehmoment der Bremsschlauch- Hal-
terung
Kraftstoffanlage Kraftstofftank und Kraftstoffhahn
Schmiersystem Anzugsdrehmom ent der Ölschlauchschelle
