YAMAHA WR 450F 2010 Betriebsanleitungen (in German)

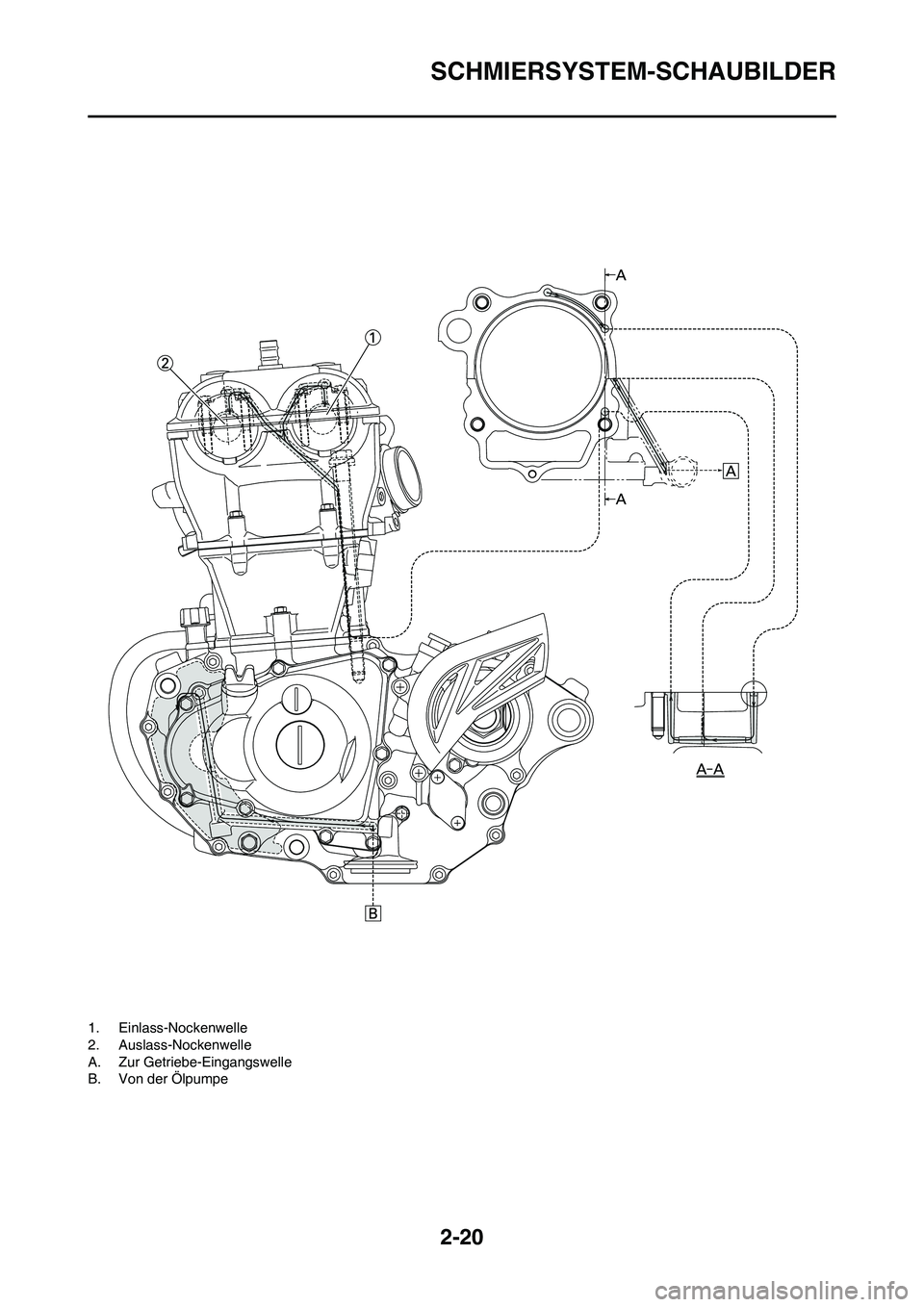

2-20
SCHMIERSYSTEM-SCHAUBILDER
1. Einlass-Nockenwelle
2. Auslass-Nockenwelle
A. Zur Getriebe-Eingangswelle
B. Von der Ölpumpe

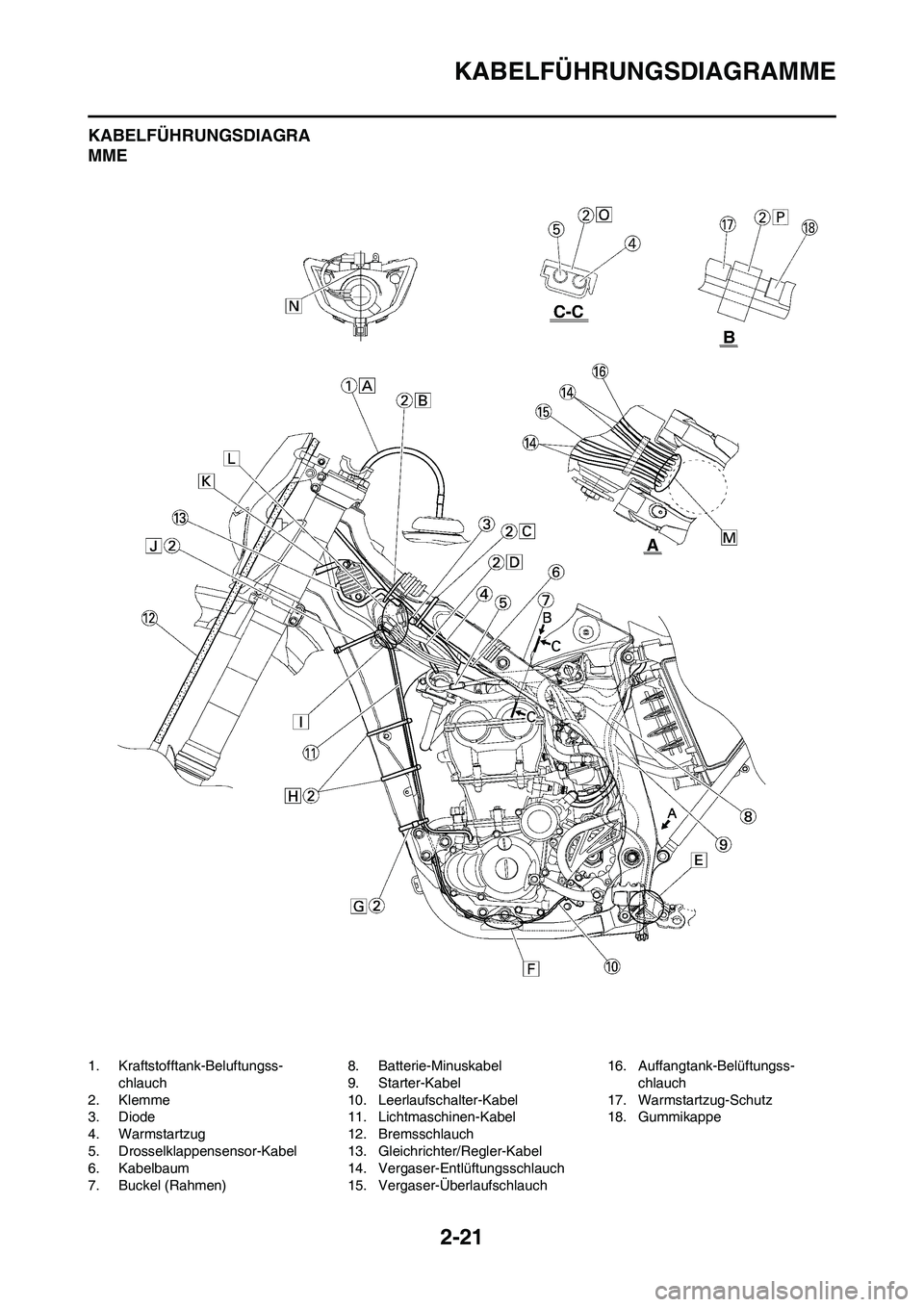

2-21
KABELFÜHRUNGSDIAGRAMME
KABELFÜHRUNGSDIAGRA
MME
1. Kraftstofftank-Beluftungss-
chlauch
2. Klemme
3. Diode
4. Warmstartzug
5. Drosselklappensensor-Kabel
6. Kabelbaum
7. Buckel (Rahmen)8. Batterie-Minuskabel
9. Starter-Kabel
10. Leerlaufschalter-Kabel
11. Lichtmaschinen-Kabel
12. Bremsschlauch
13. Gleichrichter/Regler-Kabel
14. Vergaser-Entlüftungsschlauch
15. Vergaser-Überlaufschlauch16. Auffangtank-Belüftungss-
chlauch
17. Warmstartzug-Schutz
18. Gummikappe

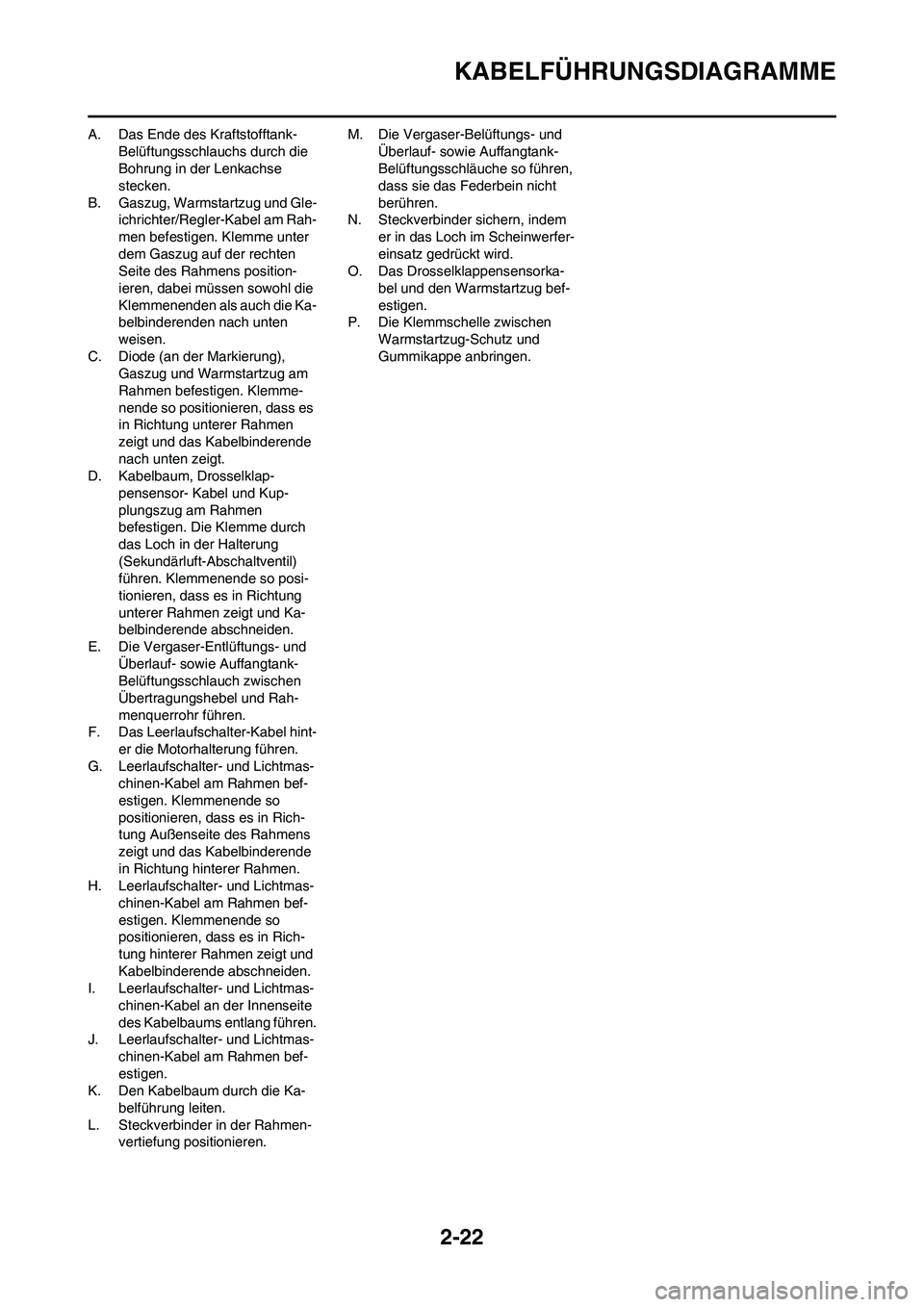

2-22
KABELFÜHRUNGSDIAGRAMME
A. Das Ende des Kraftstofftank-
Belüftungsschlauchs durch die
Bohrung in der Lenkachse
stecken.
B. Gaszug, Warmstartzug und Gle-
ichrichter/Regler-Kabel am Rah-
men befestigen. Klemme unter
dem Gaszug auf der rechten
Seite des Rahmens position-
ieren, dabei müssen sowohl die
Klemmenenden als auch die Ka-
belbinderenden nach unten
weisen.
C. Diode (an der Markierung),
Gaszug und Warmstartzug am
Rahmen befestigen. Klemme-
nende so positionieren, dass es
in Richtung unterer Rahmen
zeigt und das Kabelbinderende
nach unten zeigt.
D. Kabelbaum, Drosselklap-
pensensor- Kabel und Kup-
plungszug am Rahmen
befestigen. Die Klemme durch
das Loch in der Halterung
(Sekundärluft-Abschaltventil)
führen. Klemmenende so posi-
tionieren, dass es in Richtung
unterer Rahmen zeigt und Ka-
belbinderende abschneiden.
E. Die Vergaser-Entlüftungs- und
Überlauf- sowie Auffangtank-
Belüftungsschlauch zwischen
Übertragungshebel und Rah-
menquerrohr führen.
F. Das Leerlaufschalter-Kabel hint-
er die Motorhalterung führen.
G. Leerlaufschalter- und Lichtmas-
chinen-Kabel am Rahmen bef-
estigen. Klemmenende so
positionieren, dass es in Rich-
tung Außenseite des Rahmens
zeigt und das Kabelbinderende
in Richtung hinterer Rahmen.
H. Leerlaufschalter- und Lichtmas-
chinen-Kabel am Rahmen bef-
estigen. Klemmenende so
positionieren, dass es in Rich-
tung hinterer Rahmen zeigt und
Kabelbinderende abschneiden.
I. Leerlaufschalter- und Lichtmas-
chinen-Kabel an der Innenseite
des Kabelbaums entlang führen.
J. Leerlaufschalter- und Lichtmas-
chinen-Kabel am Rahmen bef-
estigen.
K. Den Kabelbaum durch die Ka-
belführung leiten.
L. Steckverbinder in der Rahmen-
vertiefung positionieren.M. Die Vergaser-Belüftungs- und
Überlauf- sowie Auffangtank-
Belüftungsschläuche so führen,
dass sie das Federbein nicht
berühren.
N. Steckverbinder sichern, indem
er in das Loch im Scheinwerfer-
einsatz gedrückt wird.
O. Das Drosselklappensensorka-
bel und den Warmstartzug bef-
estigen.
P. Die Klemmschelle zwischen
Warmstartzug-Schutz und
Gummikappe anbringen.

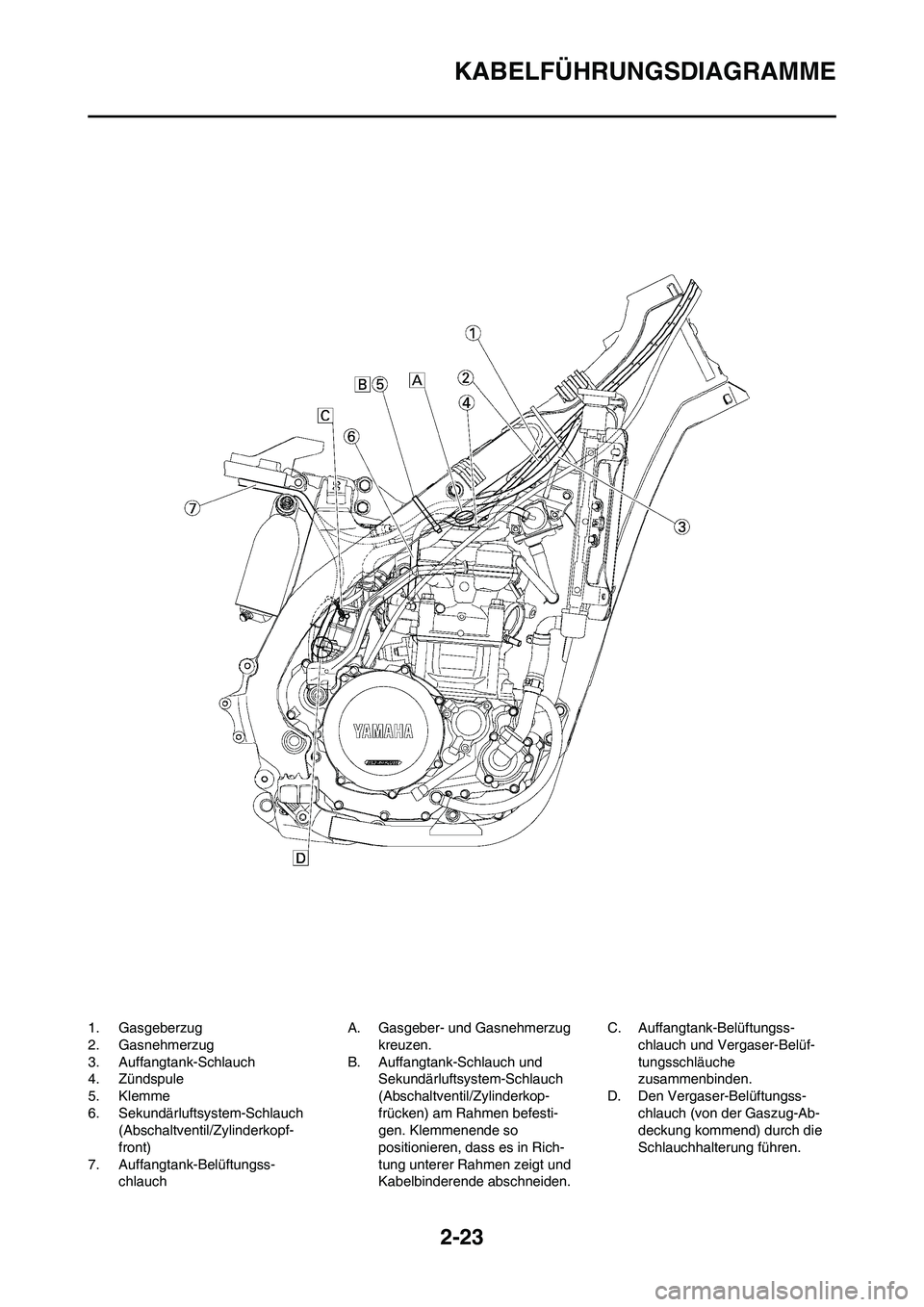

2-23
KABELFÜHRUNGSDIAGRAMME
1. Gasgeberzug
2. Gasnehmerzug
3. Auffangtank-Schlauch
4. Zündspule
5. Klemme
6. Sekundärluftsystem-Schlauch
(Abschaltventil/Zylinderkopf-
front)
7. Auffangtank-Belüftungss-
chlauchA. Gasgeber- und Gasnehmerzug
kreuzen.
B. Auffangtank-Schlauch und
Sekundärluftsystem-Schlauch
(Abschaltventil/Zylinderkop-
frücken) am Rahmen befesti-
gen. Klemmenende so
positionieren, dass es in Rich-
tung unterer Rahmen zeigt und
Kabelbinderende abschneiden.C. Auffangtank-Belüftungss-
chlauch und Vergaser-Belüf-
tungsschläuche
zusammenbinden.
D. Den Vergaser-Belüftungss-
chlauch (von der Gaszug-Ab-
deckung kommend) durch die
Schlauchhalterung führen.

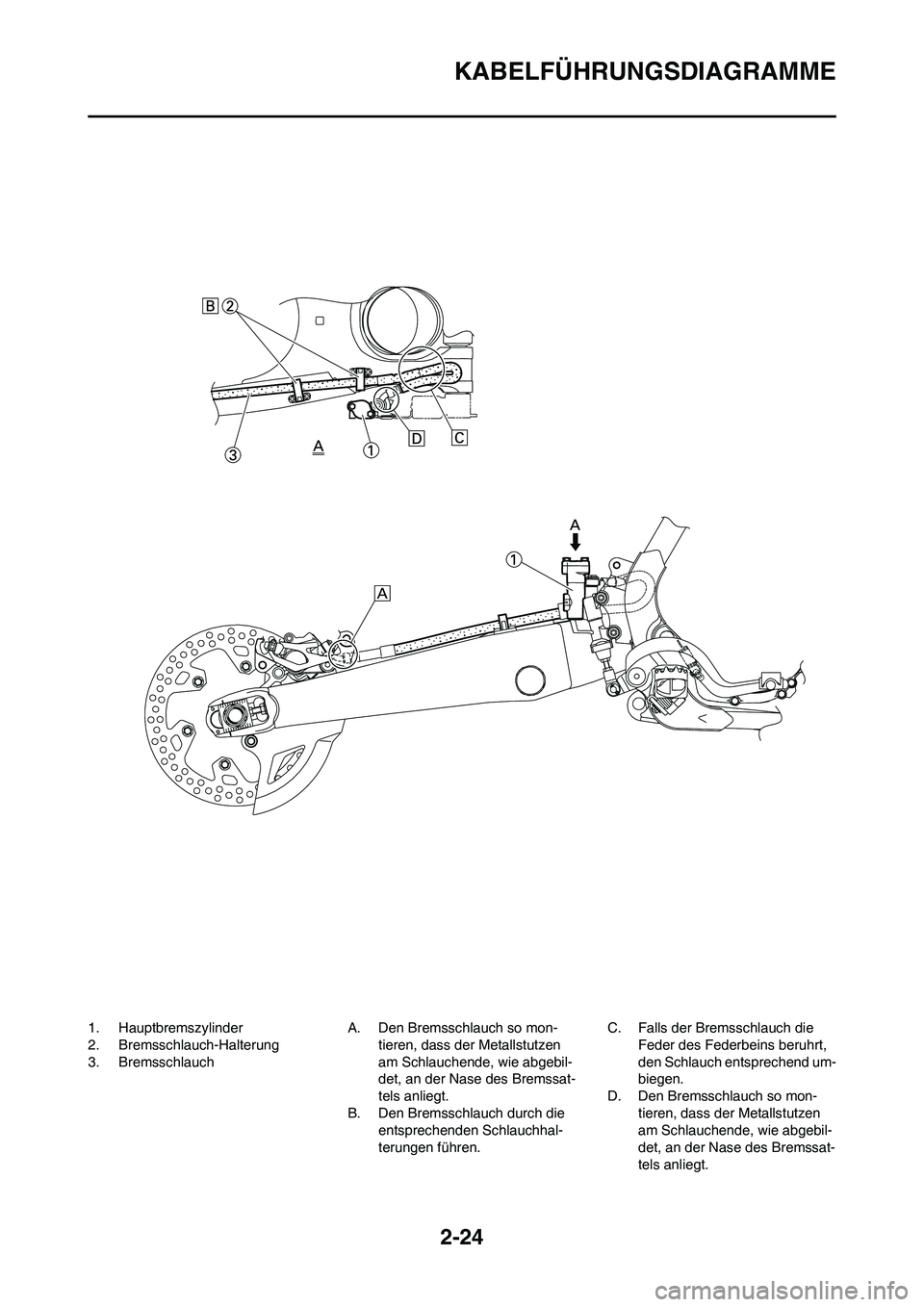

2-24
KABELFÜHRUNGSDIAGRAMME
1. Hauptbremszylinder
2. Bremsschlauch-Halterung
3. BremsschlauchA. Den Bremsschlauch so mon-
tieren, dass der Metallstutzen
am Schlauchende, wie abgebil-
det, an der Nase des Bremssat-
tels anliegt.
B. Den Bremsschlauch durch die
entsprechenden Schlauchhal-
terungen führen.C. Falls der Bremsschlauch die
Feder des Federbeins beruhrt,
den Schlauch entsprechend um-
biegen.
D. Den Bremsschlauch so mon-
tieren, dass der Metallstutzen
am Schlauchende, wie abgebil-
det, an der Nase des Bremssat-
tels anliegt.

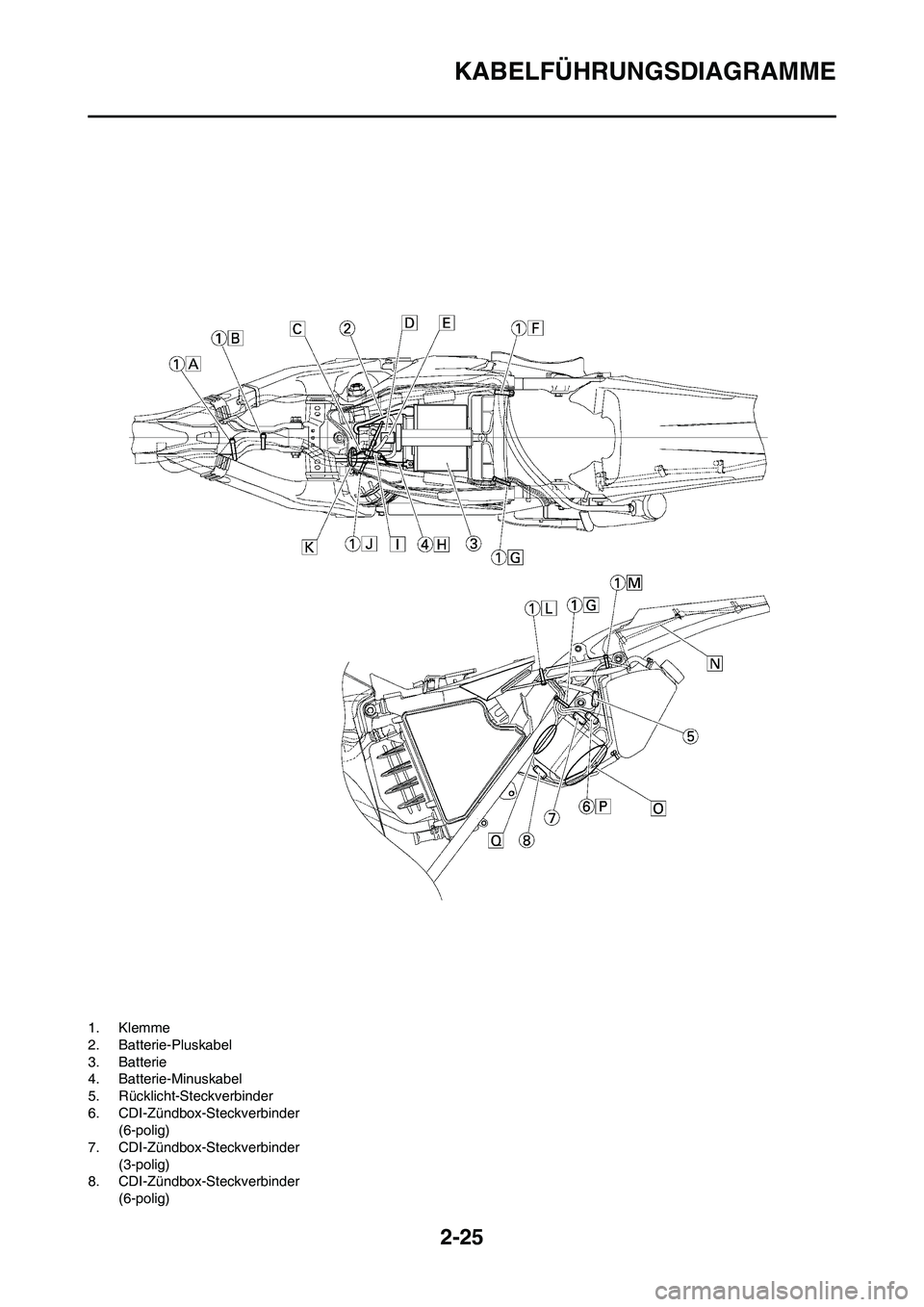

2-25
KABELFÜHRUNGSDIAGRAMME
1. Klemme
2. Batterie-Pluskabel
3. Batterie
4. Batterie-Minuskabel
5. Rücklicht-Steckverbinder
6. CDI-Zündbox-Steckverbinder
(6-polig)
7. CDI-Zündbox-Steckverbinder
(3-polig)
8. CDI-Zündbox-Steckverbinder
(6-polig)

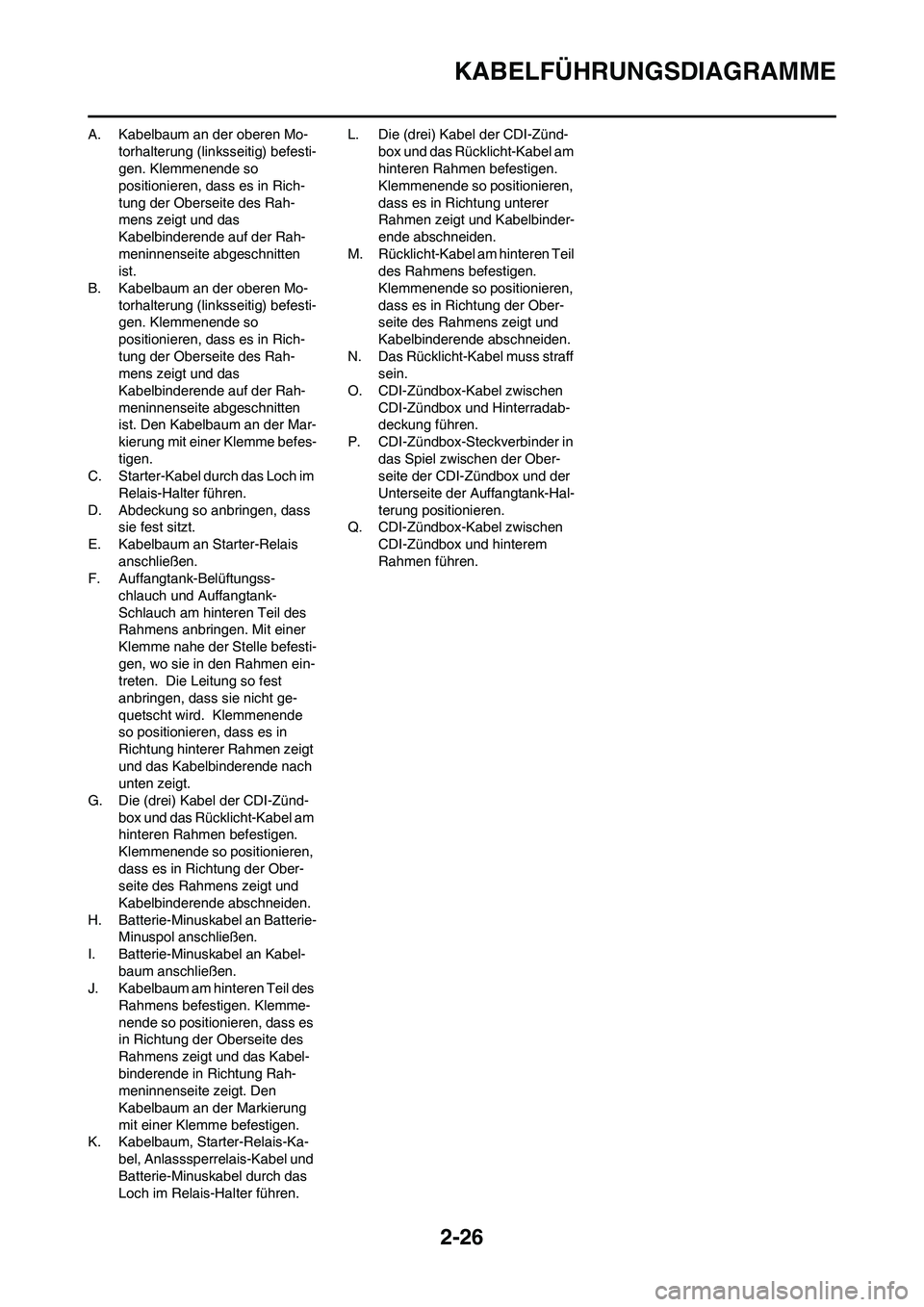

2-26
KABELFÜHRUNGSDIAGRAMME
A. Kabelbaum an der oberen Mo-
torhalterung (linksseitig) befesti-
gen. Klemmenende so
positionieren, dass es in Rich-
tung der Oberseite des Rah-
mens zeigt und das
Kabelbinderende auf der Rah-
meninnenseite abgeschnitten
ist.
B. Kabelbaum an der oberen Mo-
torhalterung (linksseitig) befesti-
gen. Klemmenende so
positionieren, dass es in Rich-
tung der Oberseite des Rah-
mens zeigt und das
Kabelbinderende auf der Rah-
meninnenseite abgeschnitten
ist. Den Kabelbaum an der Mar-
kierung mit einer Klemme befes-
tigen.
C. Starter-Kabel durch das Loch im
Relais-Halter führen.
D. Abdeckung so anbringen, dass
sie fest sitzt.
E. Kabelbaum an Starter-Relais
anschließen.
F. Auffangtank-Belüftungss-
chlauch und Auffangtank-
Schlauch am hinteren Teil des
Rahmens anbringen. Mit einer
Klemme nahe der Stelle befesti-
gen, wo sie in den Rahmen ein-
treten. Die Leitung so fest
anbringen, dass sie nicht ge-
quetscht wird. Klemmenende
so positionieren, dass es in
Richtung hinterer Rahmen zeigt
und das Kabelbinderende nach
unten zeigt.
G. Die (drei) Kabel der CDI-Zünd-
box und das Rücklicht-Kabel am
hinteren Rahmen befestigen.
Klemmenende so positionieren,
dass es in Richtung der Ober-
seite des Rahmens zeigt und
Kabelbinderende abschneiden.
H. Batterie-Minuskabel an Batterie-
Minuspol anschließen.
I. Batterie-Minuskabel an Kabel-
baum anschließen.
J. Kabelbaum am hinteren Teil des
Rahmens befestigen. Klemme-
nende so positionieren, dass es
in Richtung der Oberseite des
Rahmens zeigt und das Kabel-
binderende in Richtung Rah-
meninnenseite zeigt. Den
Kabelbaum an der Markierung
mit einer Klemme befestigen.
K. Kabelbaum, Starter-Relais-Ka-
bel, Anlasssperrelais-Kabel und
Batterie-Minuskabel durch das
Loch im Relais-Halter führen.L. Die (drei) Kabel der CDI-Zünd-
box und das Rücklicht-Kabel am
hinteren Rahmen befestigen.
Klemmenende so positionieren,
dass es in Richtung unterer
Rahmen zeigt und Kabelbinder-
ende abschneiden.
M. Rücklicht-Kabel am hinteren Teil
des Rahmens befestigen.
Klemmenende so positionieren,
dass es in Richtung der Ober-
seite des Rahmens zeigt und
Kabelbinderende abschneiden.
N. Das Rücklicht-Kabel muss straff
sein.
O. CDI-Zündbox-Kabel zwischen
CDI-Zündbox und Hinterradab-
deckung führen.
P. CDI-Zündbox-Steckverbinder in
das Spiel zwischen der Ober-
seite der CDI-Zündbox und der
Unterseite der Auffangtank-Hal-
terung positionieren.
Q. CDI-Zündbox-Kabel zwischen
CDI-Zündbox und hinterem
Rahmen führen.

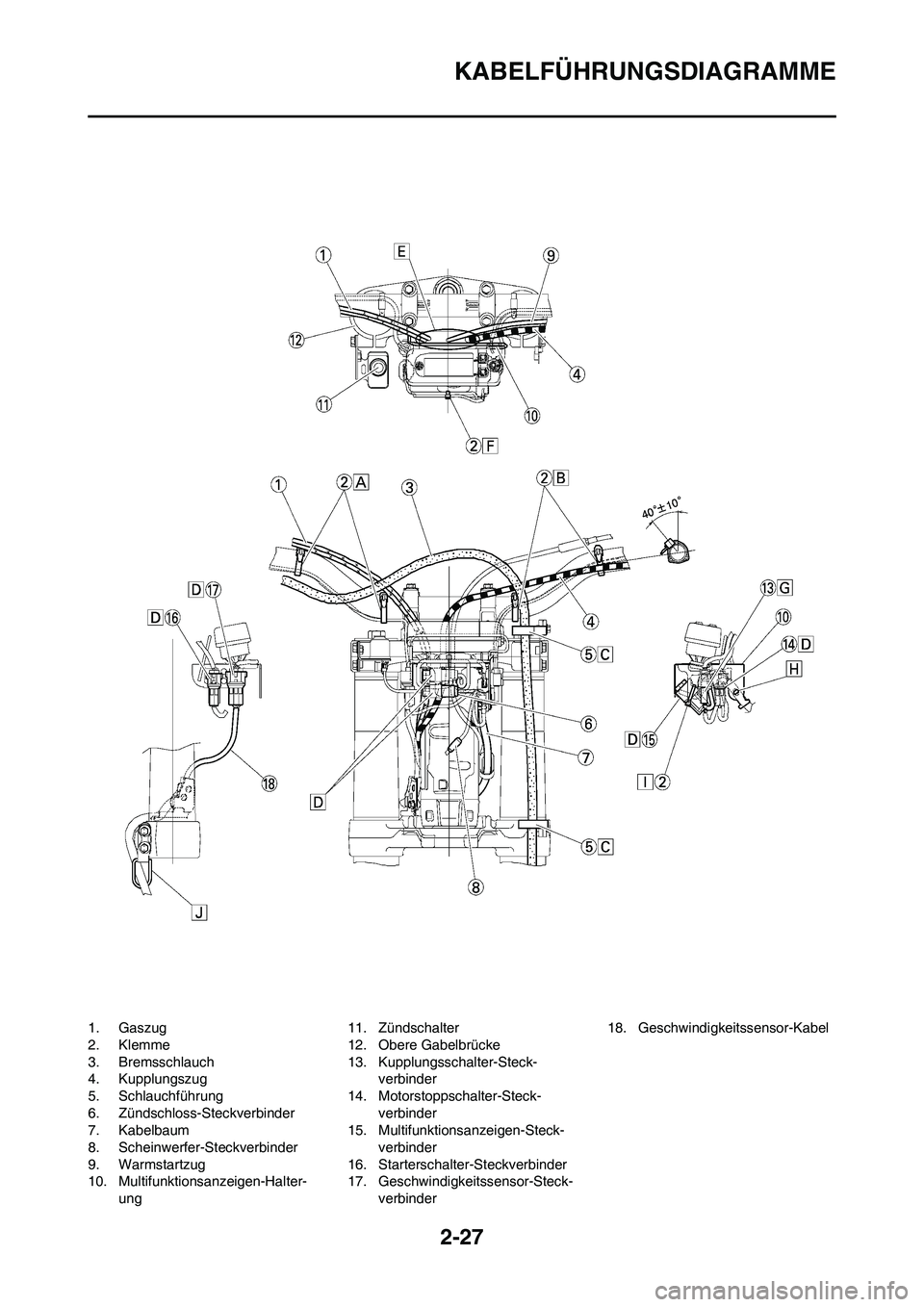

2-27
KABELFÜHRUNGSDIAGRAMME
1. Gaszug
2. Klemme
3. Bremsschlauch
4. Kupplungszug
5. Schlauchführung
6. Zündschloss-Steckverbinder
7. Kabelbaum
8. Scheinwerfer-Steckverbinder
9. Warmstartzug
10. Multifunktionsanzeigen-Halter-
ung11. Zündschalter
12. Obere Gabelbrücke
13. Kupplungsschalter-Steck-
verbinder
14. Motorstoppschalter-Steck-
verbinder
15. Multifunktionsanzeigen-Steck-
verbinder
16. Starterschalter-Steckverbinder
17. Geschwindigkeitssensor-Steck-
verbinder18. Geschwindigkeitssensor-Kabel

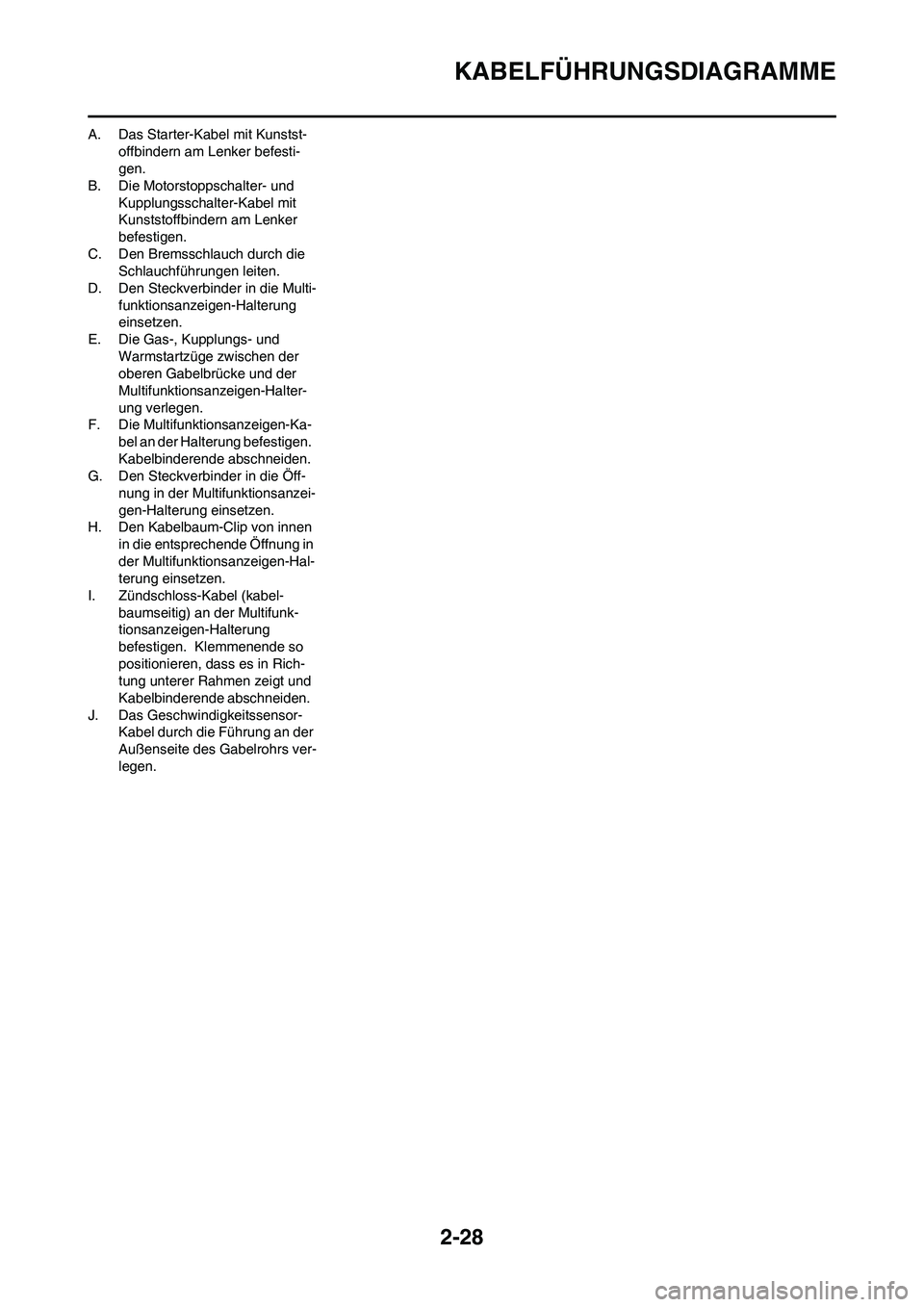

2-28
KABELFÜHRUNGSDIAGRAMME
A. Das Starter-Kabel mit Kunstst-
offbindern am Lenker befesti-
gen.
B. Die Motorstoppschalter- und
Kupplungsschalter-Kabel mit
Kunststoffbindern am Lenker
befestigen.
C. Den Bremsschlauch durch die
Schlauchführungen leiten.
D. Den Steckverbinder in die Multi-
funktionsanzeigen-Halterung
einsetzen.
E. Die Gas-, Kupplungs- und
Warmstartzüge zwischen der
oberen Gabelbrücke und der
Multifunktionsanzeigen-Halter-
ung verlegen.
F. Die Multifunktionsanzeigen-Ka-
bel an der Halterung befestigen.
Kabelbinderende abschneiden.
G. Den Steckverbinder in die Öff-
nung in der Multifunktionsanzei-
gen-Halterung einsetzen.
H. Den Kabelbaum-Clip von innen
in die entsprechende Öffnung in
der Multifunktionsanzeigen-Hal-
terung einsetzen.
I. Zündschloss-Kabel (kabel-
baumseitig) an der Multifunk-
tionsanzeigen-Halterung
befestigen. Klemmenende so
positionieren, dass es in Rich-
tung unterer Rahmen zeigt und
Kabelbinderende abschneiden.
J. Das Geschwindigkeitssensor-
Kabel durch die Führung an der
Außenseite des Gabelrohrs ver-
legen.

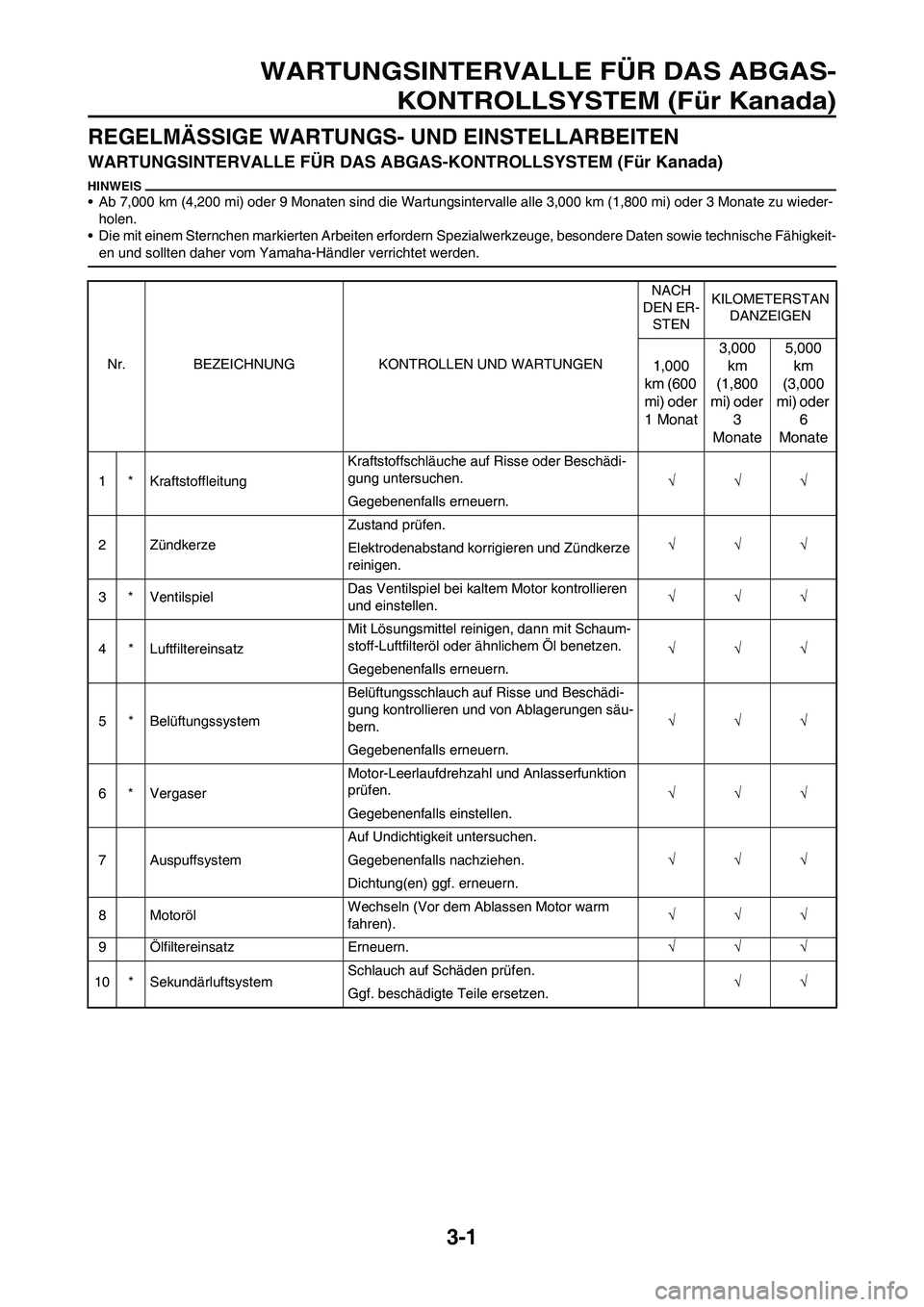

3-1
WARTUNGSINTERVALLE FÜR DAS ABGAS-KONTROLLSYSTEM (Für Kanada)
REGELMÄSSIGE WARTUNGS - UND EINSTELLARBEITEN
WARTUNGSINTERVALLE FÜR DAS ABGAS-KONTROLLSYSTEM (Für Kanada)
• Ab 7,000 km (4,200 mi) oder 9 Monaten sind die Wartungsinte rvalle alle 3,000 km (1,800 mi) oder 3 Monate zu wieder-
holen.
• Die mit einem Sternchen markierten Arbeiten erfordern S pezialwerkzeuge, besondere Daten sowie technische Fähigkeit-
en und sollten daher vom Yamaha-Händler verrichtet werden.
Nr. BEZEICHNUNG KONT ROLLEN UND WARTUNGENNACH
DEN ER- STEN KILOMETERSTAN
DANZEIGEN1,000
km (600
mi) oder 1 Monat 3,000
km
(1,800
mi) oder 3
Monate 5,000
km
(3,000
mi) oder 6
Monate
1 * Kraftstoffleitung Kraftstoffschläuche auf Risse oder Beschädi-
gung untersuchen.
√√√
Gegebenenfalls erneuern.
2 Zündkerze Zustand prüfen.
√√√
Elektrodenabstand korrigieren und Zündkerze
reinigen.
3 * Ventilspiel Das Ventilspiel bei kaltem Motor kontrollieren
und einstellen. √√√
4 * Luftfiltereinsatz Mit Lösungsmittel reinigen, dann mit Schaum-
stoff-Luftfilteröl oder ähnlichem Öl benetzen.
√√√
Gegebenenfalls erneuern.
5 * Belüftungssystem Belüftungsschlauch auf Risse und Beschädi-
gung kontrollieren und von Ablagerungen säu-
bern.
√√√
Gegebenenfalls erneuern.
6*Vergaser Motor-Leerlaufdrehzahl und Anlasserfunktion
prüfen.
√√√
Gegebenenfalls einstellen.
7 Auspuffsystem Auf Undichtigkeit untersuchen.
√√√
Gegebenenfalls nachziehen.
Dichtung(en) ggf. erneuern.
8 Motoröl Wechseln (Vor dem
Ablassen Motor warm
fahren). √√√
9 Ölfiltereinsatz Erneuern. √√√
10 * Sekundärluftsystem Schlauch auf Schäden prüfen.
√√
Ggf. beschädigte Teile ersetzen.
