YAMAHA WR 450F 2010 Betriebsanleitungen (in German)

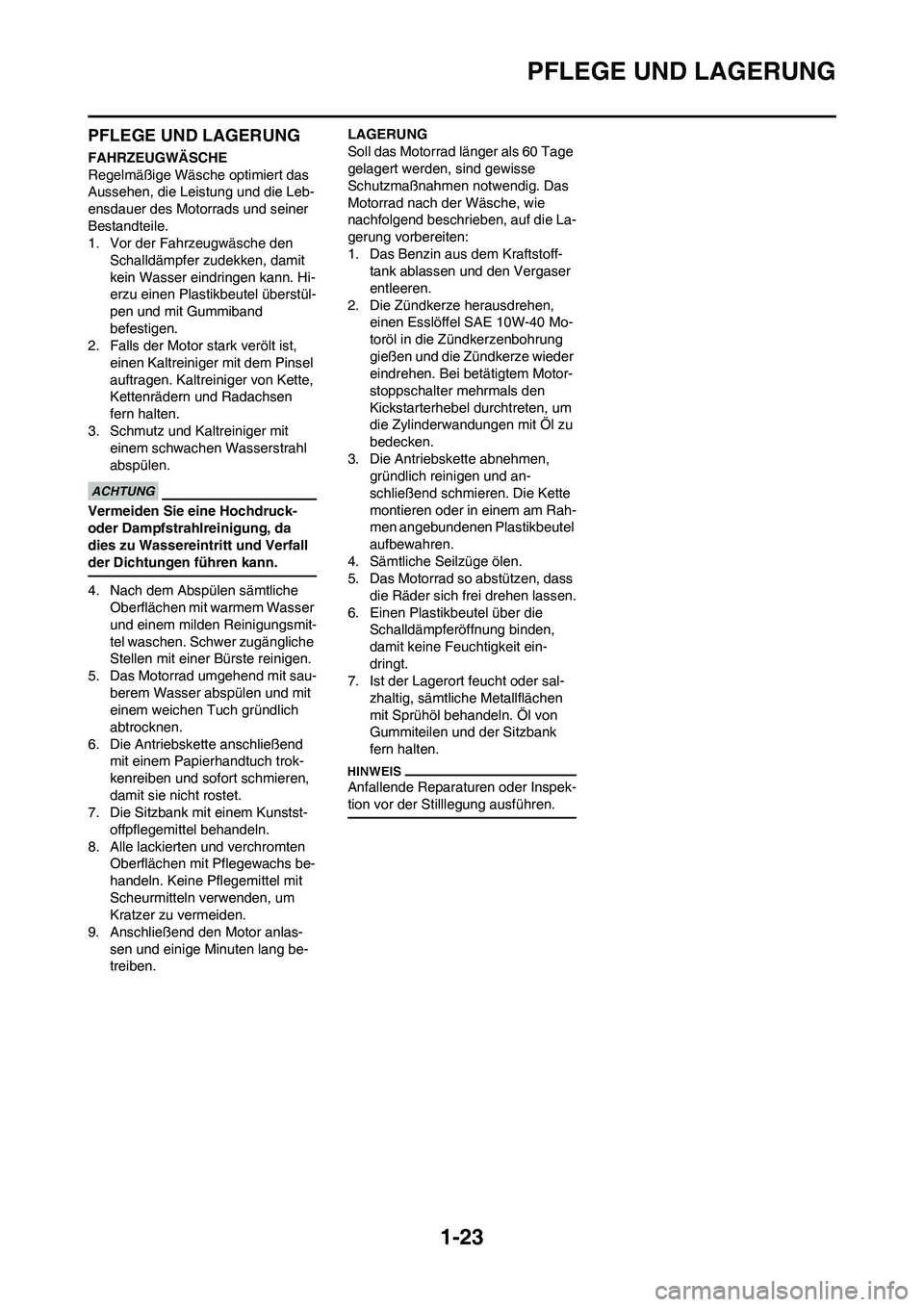

1-23
PFLEGE UND LAGERUNG
PFLEGE UND LAGERUNG
FAHRZEUGWÄSCHE
Regelmäßige Wäsche optimiert das
Aussehen, die Leistung und die Leb-
ensdauer des Motorrads und seiner
Bestandteile.
1. Vor der Fahrzeugwäsche den Schalldämpfer zudekken, damit
kein Wasser eindringen kann. Hi-
erzu einen Plastikbeutel überstül-
pen und mit Gummiband
befestigen.
2. Falls der Motor stark verölt ist, einen Kaltreiniger mit dem Pinsel
auftragen. Kaltreiniger von Kette,
Kettenrädern und Radachsen
fern halten.
3. Schmutz und Kaltreiniger mit einem schwachen Wasserstrahl
abspülen.
Vermeiden Sie eine Hochdruck-
oder Dampfstrahlreinigung, da
dies zu Wassereintritt und Verfall
der Dichtungen führen kann.
4. Nach dem Abspülen sämtliche Oberflächen mit warmem Wasser
und einem milden Reinigungsmit-
tel waschen. Schwer zugängliche
Stellen mit einer Bürste reinigen.
5. Das Motorrad umgehend mit sau- berem Wasser abspülen und mit
einem weichen Tuch gründlich
abtrocknen.
6. Die Antriebskette anschließend mit einem Papierhandtuch trok-
kenreiben und sofort schmieren,
damit sie nicht rostet.
7. Die Sitzbank mit einem Kunstst-
offpflegemittel behandeln.
8. Alle lackierten und verchromten Oberflächen mit Pflegewachs be-
handeln. Keine Pflegemittel mit
Scheurmitteln verwenden, um
Kratzer zu vermeiden.
9. Anschließend den Motor anlas- sen und einige Minuten lang be-
treiben. LAGERUNG
Soll das Motorrad länger als 60 Tage
gelagert werden, sind gewisse
Schutzmaßnahmen notwendig. Das
Motorrad nach der Wäsche, wie
nachfolgend beschrieben, auf die La-
gerung vorbereiten:
1. Das Benzin aus dem Kraftstoff-
tank ablassen und den Vergaser
entleeren.
2. Die Zündkerze herausdrehen, einen Esslöffel SAE 10W-40 Mo-
toröl in die Zündkerzenbohrung
gießen und die Zündkerze wieder
eindrehen. Bei betätigtem Motor-
stoppschalter mehrmals den
Kickstarterhebel durchtreten, um
die Zylinderwandungen mit Öl zu
bedecken.
3. Die Antriebskette abnehmen, gründlich reinigen und an-
schließend schmieren. Die Kette
montieren oder in einem am Rah-
men angebundenen Plastikbeutel
aufbewahren.
4. Sämtliche Seilzüge ölen.
5. Das Motorrad so abstützen, dass die Räder sich frei drehen lassen.
6. Einen Plastikbeutel über die Schalldämpferöffnung binden,
damit keine Feuchtigkeit ein-
dringt.
7. Ist der Lagerort feucht oder sal- zhaltig, sämtliche Metallflächen
mit Sprühöl behandeln. Öl von
Gummiteilen und der Sitzbank
fern halten.
Anfallende Reparaturen oder Inspek-
tion vor der Stilllegung ausführen.

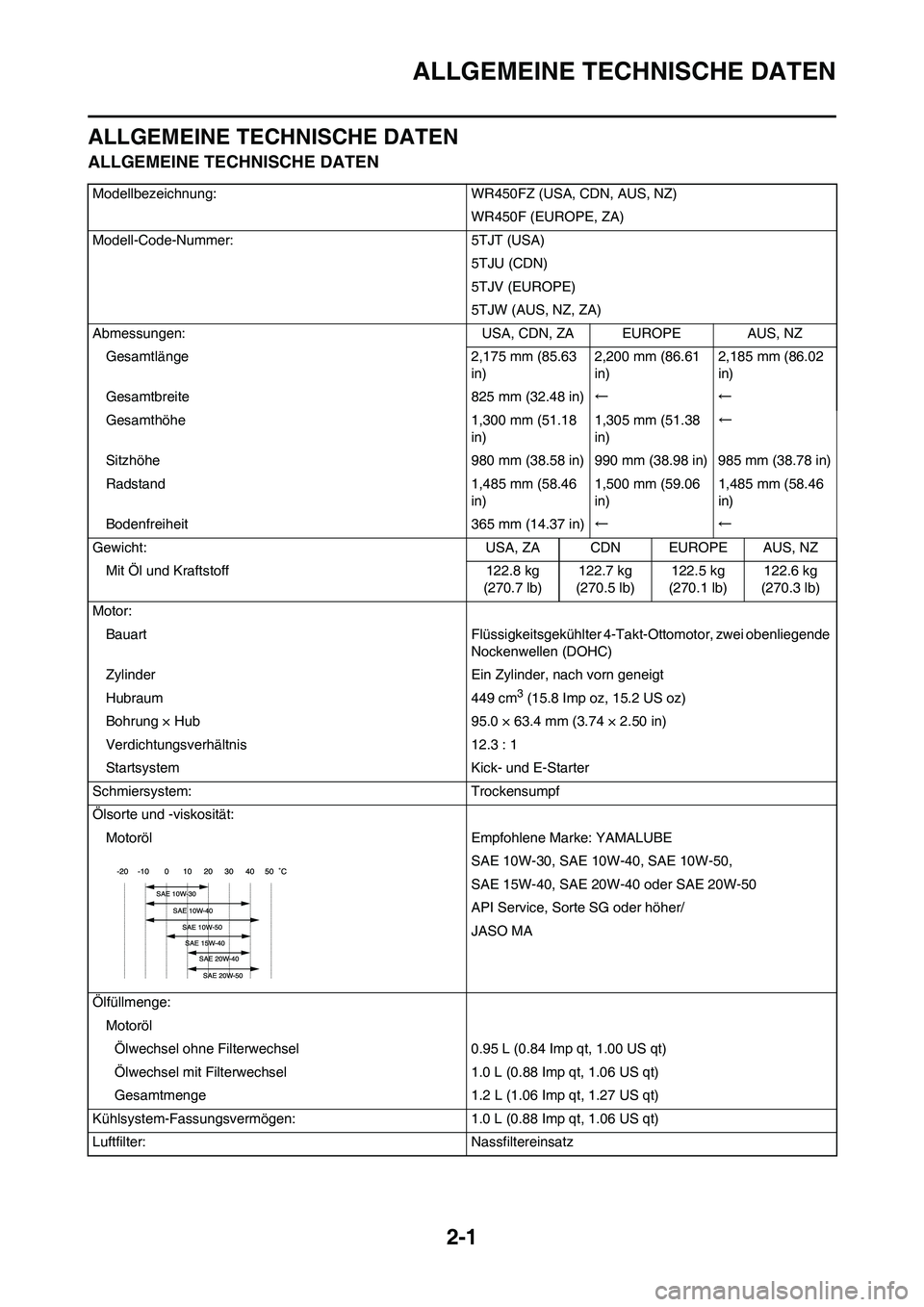

2-1
ALLGEMEINE TECHNISCHE DATEN
ALLGEMEINE TECHNISCHE DATEN
ALLGEMEINE TECHNISCHE DATEN
Modellbezeichnung: WR450FZ (USA, CDN, AUS, NZ)WR450F (EUROPE, ZA)
Modell-Code-Nummer: 5TJT (USA) 5TJU (CDN)
5TJV (EUROPE)
5TJW (AUS, NZ, ZA)
Abmessungen: USA, CDN, ZA EUROPE AUS, NZ Gesamtlänge 2,175 mm (85.63 in)2,200 mm (86.61
in)2,185 mm (86.02
in)
Gesamtbreite 825 mm (32.48 in) ←←
Gesamthöhe 1,300 mm (51.18 in)1,305 mm (51.38
in)←
Sitzhöhe 980 mm (38.58 in) 990 mm (38.98 in) 985 mm (38.78 in)
Radstand 1,485 mm (58.46 in)1,500 mm (59.06
in)1,485 mm (58.46
in)
Bodenfreiheit 365 mm (14.37 in) ←←
Gewicht: USA, ZA CDN EUROPE AUS, NZ Mit Öl und Kraftstoff 122.8 kg (270.7 lb)122.7 kg
(270.5 lb) 122.5 kg
(270.1 lb) 122.6 kg
(270.3 lb)
Motor: Bauart Flüssigkeitsgekühlter 4-Takt-Ottomotor, zwei obenliegende Nockenwellen (DOHC)
Zylinder Ein Zylinder, nach vorn geneigt
Hubraum 449 cm
3 (15.8 Imp oz, 15.2 US oz)
Bohrung × Hub 95.0 × 63.4 mm (3.74 × 2.50 in)
Verdichtungsverhältnis 12.3 : 1
Startsystem Kick- und E-Starter
Schmiersystem: Trockensumpf
Ölsorte und -viskosität: Motoröl Empfohlene Marke: YAMALUBE SAE 10W-30, SAE 10W-40, SAE 10W-50,
SAE 15W-40, SAE 20W-40 oder SAE 20W-50
API Service, Sorte SG oder höher/
JASO MA
Ölfüllmenge: MotorölÖlwechsel ohne Filterwechsel 0.95 L (0.84 Imp qt, 1.00 US qt)
Ölwechsel mit Filterwechsel 1.0 L (0.88 Imp qt, 1.06 US qt)
Gesamtmenge 1.2 L (1.06 Imp qt, 1.27 US qt)
Kühlsystem-Fassungsvermögen: 1.0 L (0.88 Imp qt, 1.06 US qt)
Luftfilter: Nassfiltereinsatz

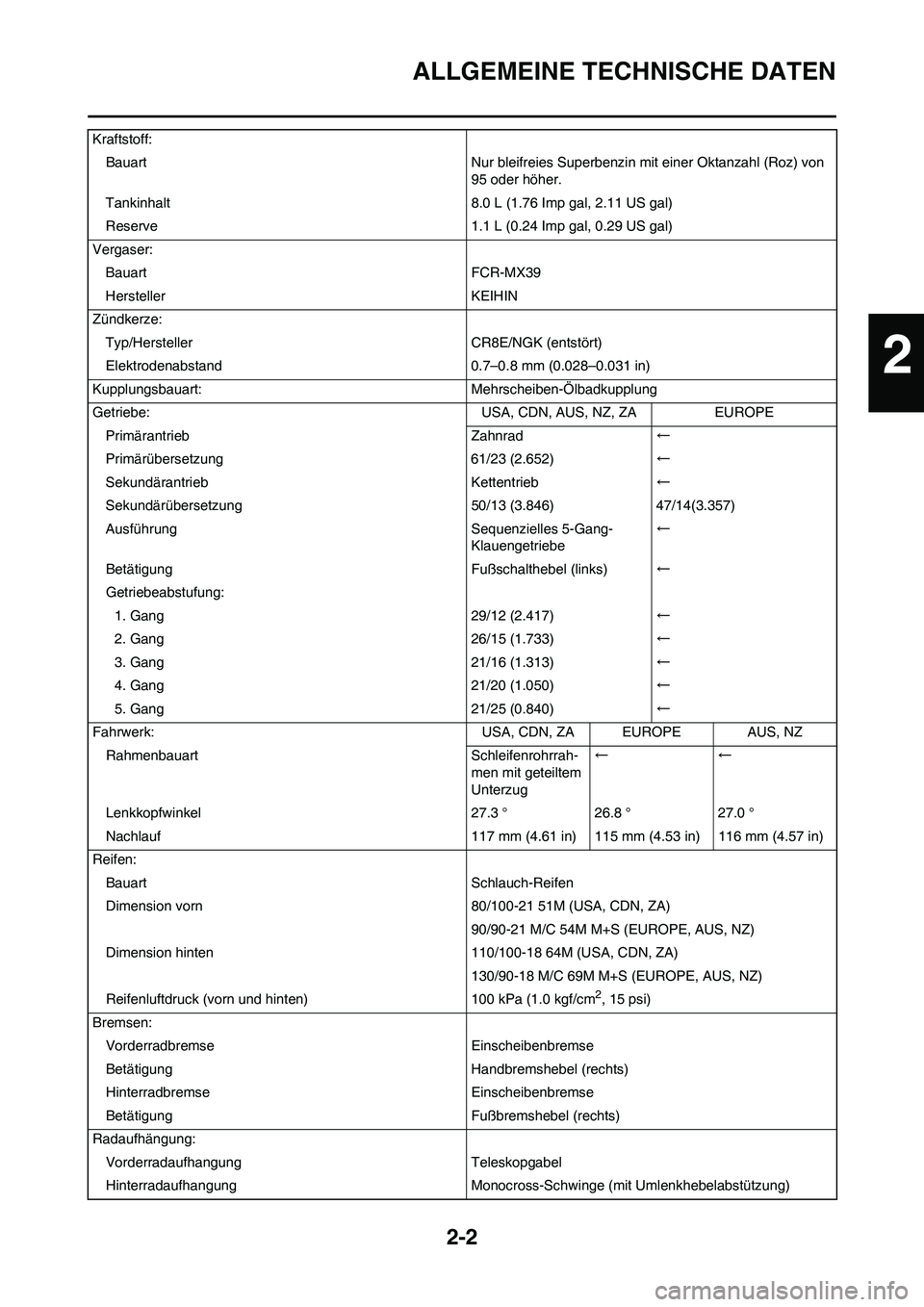

2-2
ALLGEMEINE TECHNISCHE DATEN
Kraftstoff:
Bauart Nur bleifreies Superbenzin mit einer Oktanzahl (Roz) von
95 oder höher.
Tankinhalt 8.0 L (1.76 Imp gal, 2.11 US gal)
Reserve 1.1 L (0.24 Imp gal, 0.29 US gal)
Vergaser:
Bauart FCR-MX39
Hersteller KEIHIN
Zündkerze:
Typ/Hersteller CR8E/NGK (entstört)
Elektrodenabstand 0.7–0.8 mm (0.028–0.031 in)
Kupplungsbauart: Mehrscheiben-Ölbadkupplung
Getriebe: USA, CDN, AUS, NZ, ZA EUROPE
Primärantrieb Zahnrad←
Primärübersetzung 61/23 (2.652)←
Sekundärantrieb Kettentrieb←
Sekundärübersetzung 50/13 (3.846) 47/14(3.357)
Ausführung Sequenzielles 5-Gang-
Klauengetriebe←
Betätigung Fußschalthebel (links)←
Getriebeabstufung:
1. Gang 29/12 (2.417)←
2. Gang 26/15 (1.733)←
3. Gang 21/16 (1.313)←
4. Gang 21/20 (1.050)←
5. Gang 21/25 (0.840)←
Fahrwerk: USA, CDN, ZA EUROPE AUS, NZ
Rahmenbauart Schleifenrohrrah-
men mit geteiltem
Unterzug←←
Lenkkopfwinkel 27.3 ° 26.8 ° 27.0 °
Nachlauf 117 mm (4.61 in) 115 mm (4.53 in) 116 mm (4.57 in)
Reifen:
Bauart Schlauch-Reifen
Dimension vorn 80/100-21 51M (USA, CDN, ZA)
90/90-21 M/C 54M M+S (EUROPE, AUS, NZ)
Dimension hinten 110/100-18 64M (USA, CDN, ZA)
130/90-18 M/C 69M M+S (EUROPE, AUS, NZ)
Reifenluftdruck (vorn und hinten) 100 kPa (1.0 kgf/cm
2, 15 psi)
Bremsen:
Vorderradbremse Einscheibenbremse
Betätigung Handbremshebel (rechts)
Hinterradbremse Einscheibenbremse
Betätigung Fußbremshebel (rechts)
Radaufhängung:
Vorderradaufhangung Teleskopgabel
Hinterradaufhangung Monocross-Schwinge (mit Umlenkhebelabstützung)
2

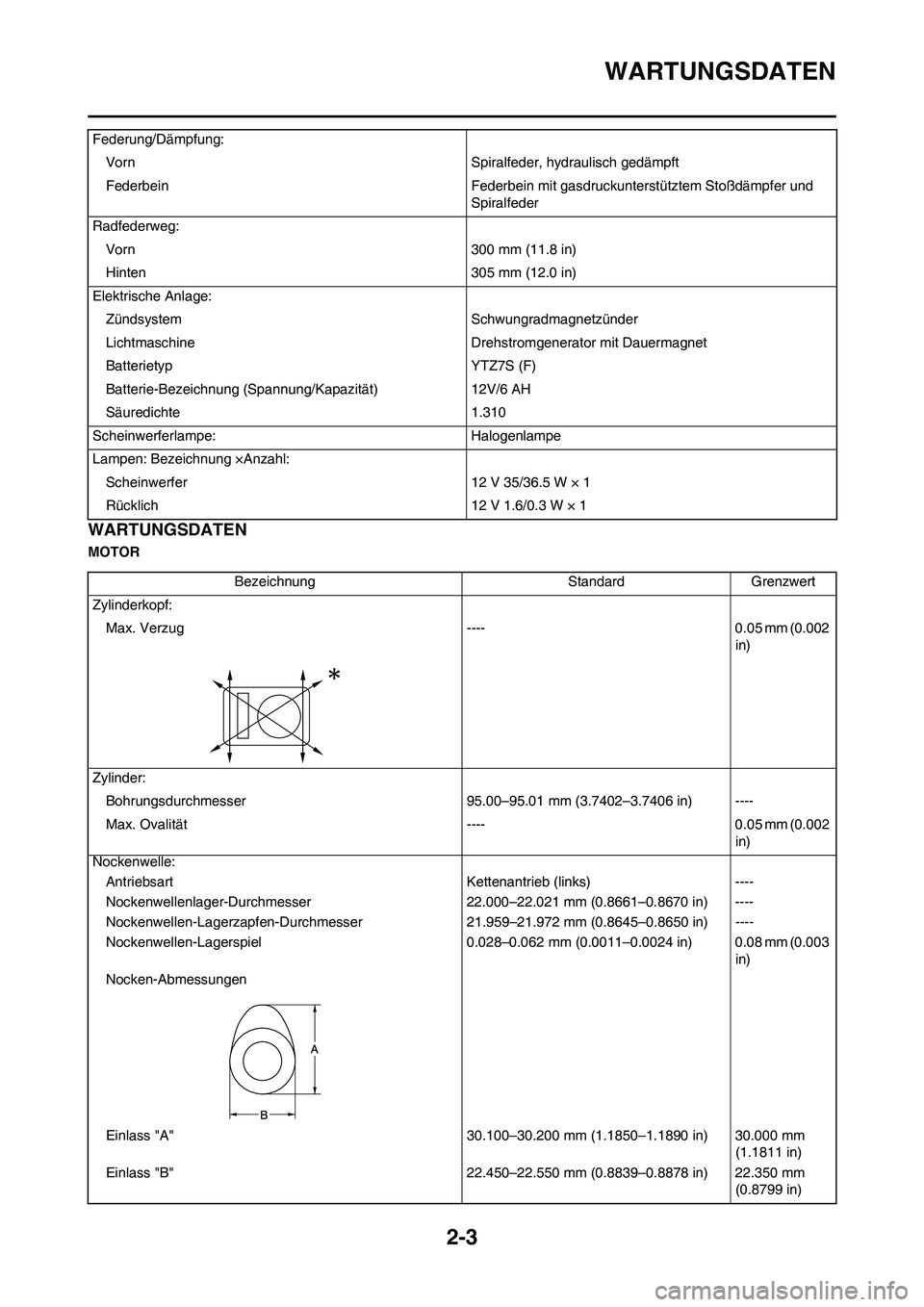

2-3
WARTUNGSDATEN
WARTUNGSDATEN
MOTORFederung/Dämpfung:
Vorn Spiralfeder, hydraulisch gedämpft
Federbein Federbein mit gasdruckunterstütztem Stoßdämpfer und
Spiralfeder
Radfederweg:
Vorn 300 mm (11.8 in)
Hinten 305 mm (12.0 in)
Elektrische Anlage:
Zündsystem Schwungradmagnetzünder
Lichtmaschine Drehstromgenerator mit Dauermagnet
Batterietyp YTZ7S (F)
Batterie-Bezeichnung (Spannung/Kapazität) 12V/6 AH
Säuredichte 1.310
Scheinwerferlampe: Halogenlampe
Lampen: Bezeichnung ×Anzahl:
Scheinwerfer 12 V 35/36.5 W × 1
Rücklich 12 V 1.6/0.3 W × 1
Bezeichnung Standard Grenzwert
Zylinderkopf:
Max. Verzug ---- 0.05 mm (0.002
in)
Zylinder:
Bohrungsdurchmesser 95.00–95.01 mm (3.7402–3.7406 in) ----
Max. Ovalität ---- 0.05 mm (0.002
in)
Nockenwelle:
Antriebsart Kettenantrieb (links) ----
Nockenwellenlager-Durchmesser 22.000–22.021 mm (0.8661–0.8670 in) ----
Nockenwellen-Lagerzapfen-Durchmesser 21.959–21.972 mm (0.8645–0.8650 in) ----
Nockenwellen-Lagerspiel 0.028–0.062 mm (0.0011–0.0024 in) 0.08 mm (0.003
in)
Nocken-Abmessungen
Einlass "A" 30.100–30.200 mm (1.1850–1.1890 in) 30.000 mm
(1.1811 in)
Einlass "B" 22.450–22.550 mm (0.8839–0.8878 in) 22.350 mm
(0.8799 in)

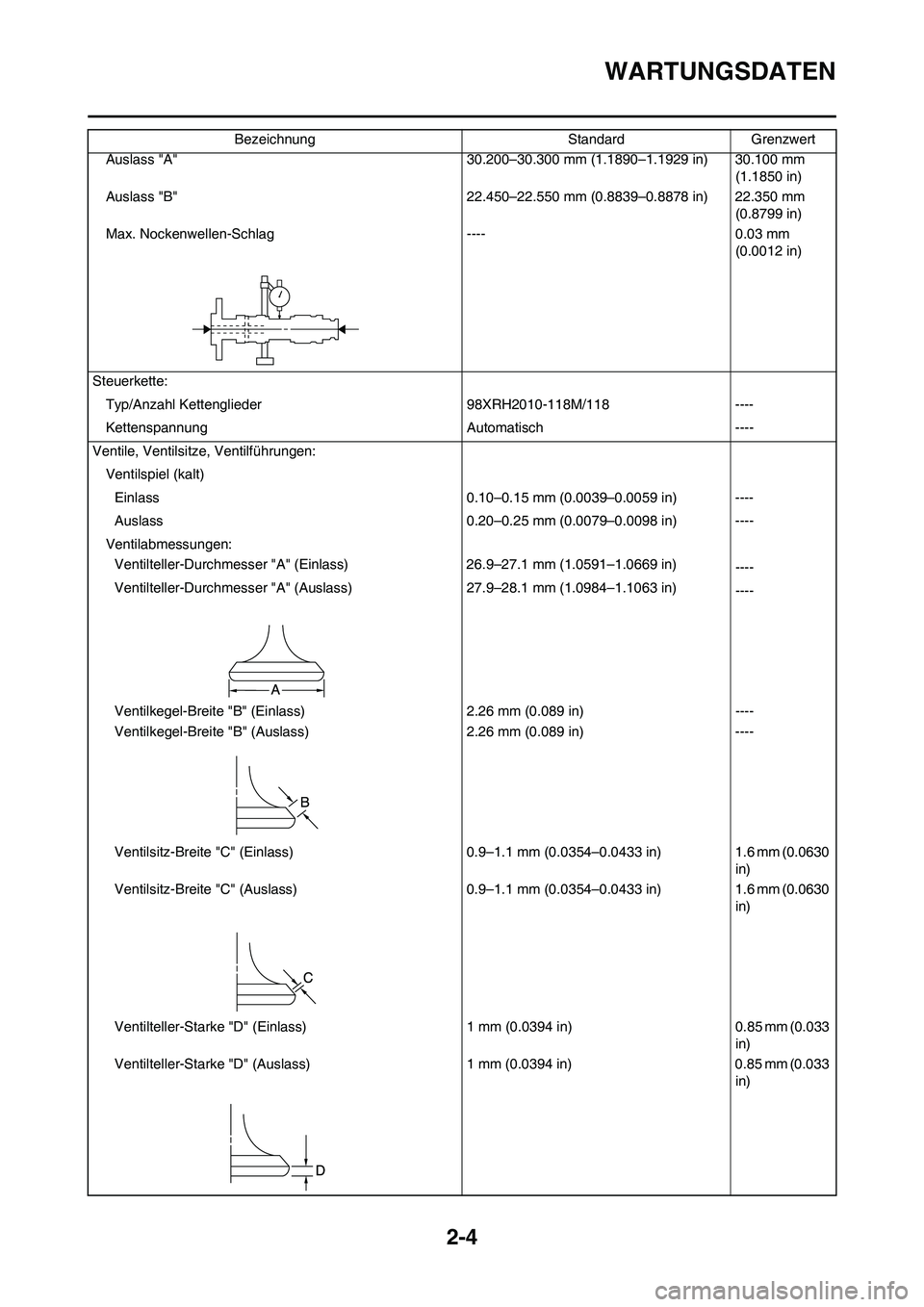

2-4
WARTUNGSDATEN
Auslass "A" 30.200–30.300 mm (1.1890–1.1929 in) 30.100 mm
(1.1850 in)
Auslass "B" 22.450–22.550 mm (0.8839–0.8878 in) 22.350 mm
(0.8799 in)
Max. Nockenwellen-Schlag ---- 0.03 mm
(0.0012 in)
Steuerkette:
Typ/Anzahl Kettenglieder 98XRH2010-118M/118 ----
Kettenspannung Automatisch ----
Ventile, Ventilsitze, Ventilführungen:
Ventilspiel (kalt)
Einlass 0.10–0.15 mm (0.0039–0.0059 in) ----
Auslass 0.20–0.25 mm (0.0079–0.0098 in) ----
Ventilabmessungen:
Ventilteller-Durchmesser "A" (Einlass) 26.9–27.1 mm (1.0591–1.0669 in)
----
Ventilteller-Durchmesser "A" (Auslass) 27.9–28.1 mm (1.0984–1.1063 in)
----
Ventilkegel-Breite "B" (Einlass) 2.26 mm (0.089 in) ----
Ventilkegel-Breite "B" (Auslass) 2.26 mm (0.089 in) ----
Ventilsitz-Breite "C" (Einlass) 0.9–1.1 mm (0.0354–0.0433 in) 1.6 mm (0.0630
in)
Ventilsitz-Breite "C" (Auslass) 0.9–1.1 mm (0.0354–0.0433 in) 1.6 mm (0.0630
in)
Ventilteller-Starke "D" (Einlass) 1 mm (0.0394 in) 0.85 mm (0.033
in)
Ventilteller-Starke "D" (Auslass) 1 mm (0.0394 in) 0.85 mm (0.033
in) Bezeichnung Standard Grenzwert

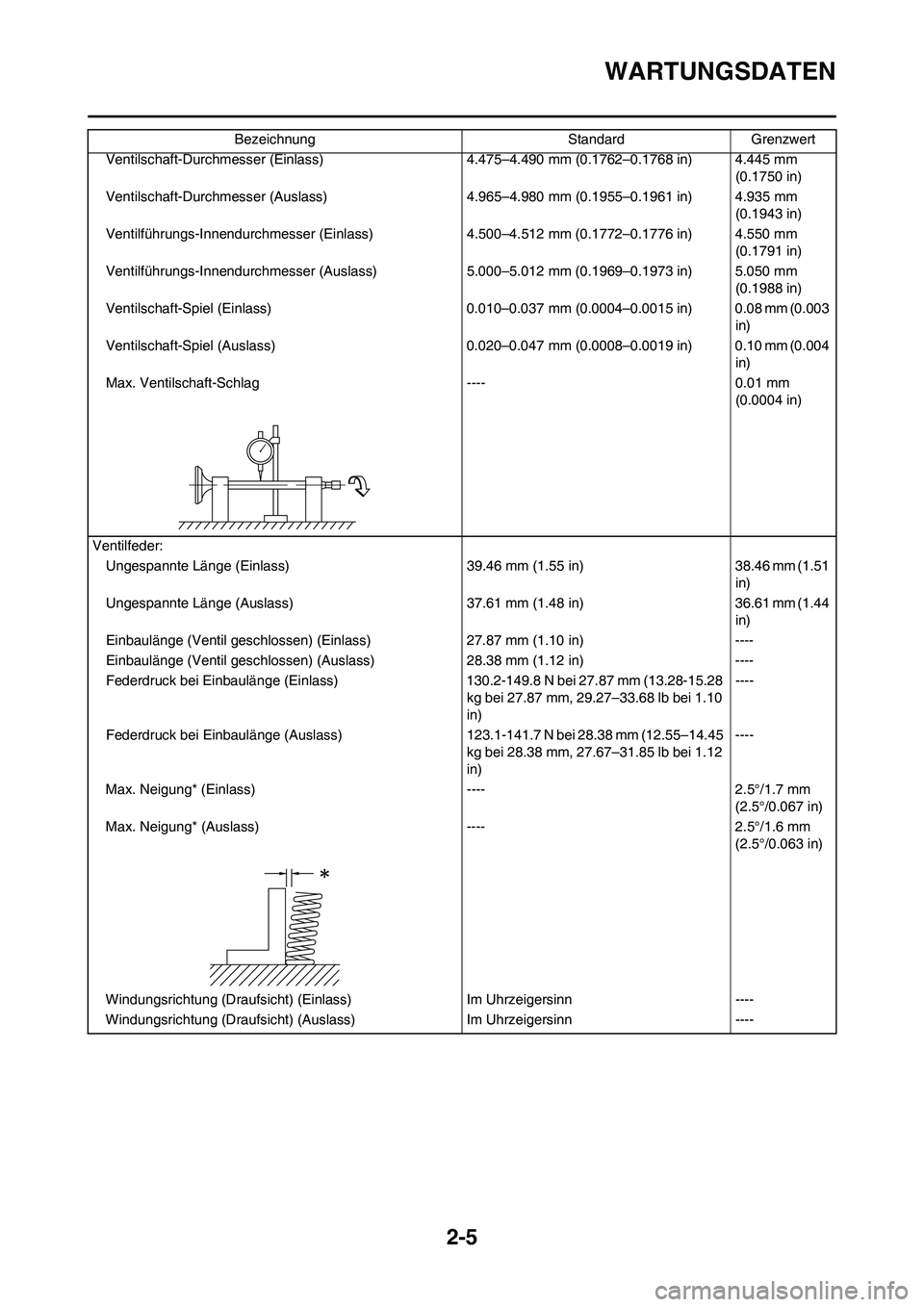

2-5
WARTUNGSDATEN
Ventilschaft-Durchmesser (Einlass) 4.475–4.490 mm (0.1762–0.1768 in) 4.445 mm
(0.1750 in)
Ventilschaft-Durchmesser (Auslass) 4.965–4.980 mm (0.1955–0.1961 in) 4.935 mm
(0.1943 in)
Ventilführungs-Innendurchmesser (Einlass)4.500–4.512 mm (0.1772–0.1776 in) 4.550 mm
(0.1791 in)
Ventilführungs-Innendurchmesser (Auslass)5.000–5.012 mm (0.1969–0.1973 in) 5.050 mm
(0.1988 in)
Ventilschaft-Spiel (Einlass) 0.010–0.037 mm (0.0004–0.0015 in) 0.08 mm (0.003
in)
Ventilschaft-Spiel (Auslass) 0.020–0.047 mm (0.0008–0.0019 in) 0.10 mm (0.004
in)
Max. Ventilschaft-Schlag ---- 0.01 mm
(0.0004 in)
Ventilfeder:
Ungespannte Länge (Einlass) 39.46 mm (1.55 in) 38.46 mm (1.51
in)
Ungespannte Länge (Auslass) 37.61 mm (1.48 in) 36.61 mm (1.44
in)
Einbaulänge (Ventil geschlossen) (Einlass) 27.87 mm (1.10 in) ----
Einbaulänge (Ventil geschlossen) (Auslass) 28.38 mm (1.12 in) ----
Federdruck bei Einbaulänge (Einlass) 130.2-149.8 N bei 27.87 mm (13.28-15.28
kg bei 27.87 mm, 29.27–33.68 lb bei 1.10
in)----
Federdruck bei Einbaulänge (Auslass) 123.1-141.7 N bei 28.38 mm (12.55–14.45
kg bei 28.38 mm, 27.67–31.85 lb bei 1.12
in)----
Max. Neigung* (Einlass) ---- 2.5°/1.7 mm
(2.5°/0.067 in)
Max. Neigung* (Auslass) ---- 2.5°/1.6 mm
(2.5°/0.063 in)
Windungsrichtung (Draufsicht) (Einlass) Im Uhrzeigersinn ----
Windungsrichtung (Draufsicht) (Auslass) Im Uhrzeigersinn ----Bezeichnung Standard Grenzwert

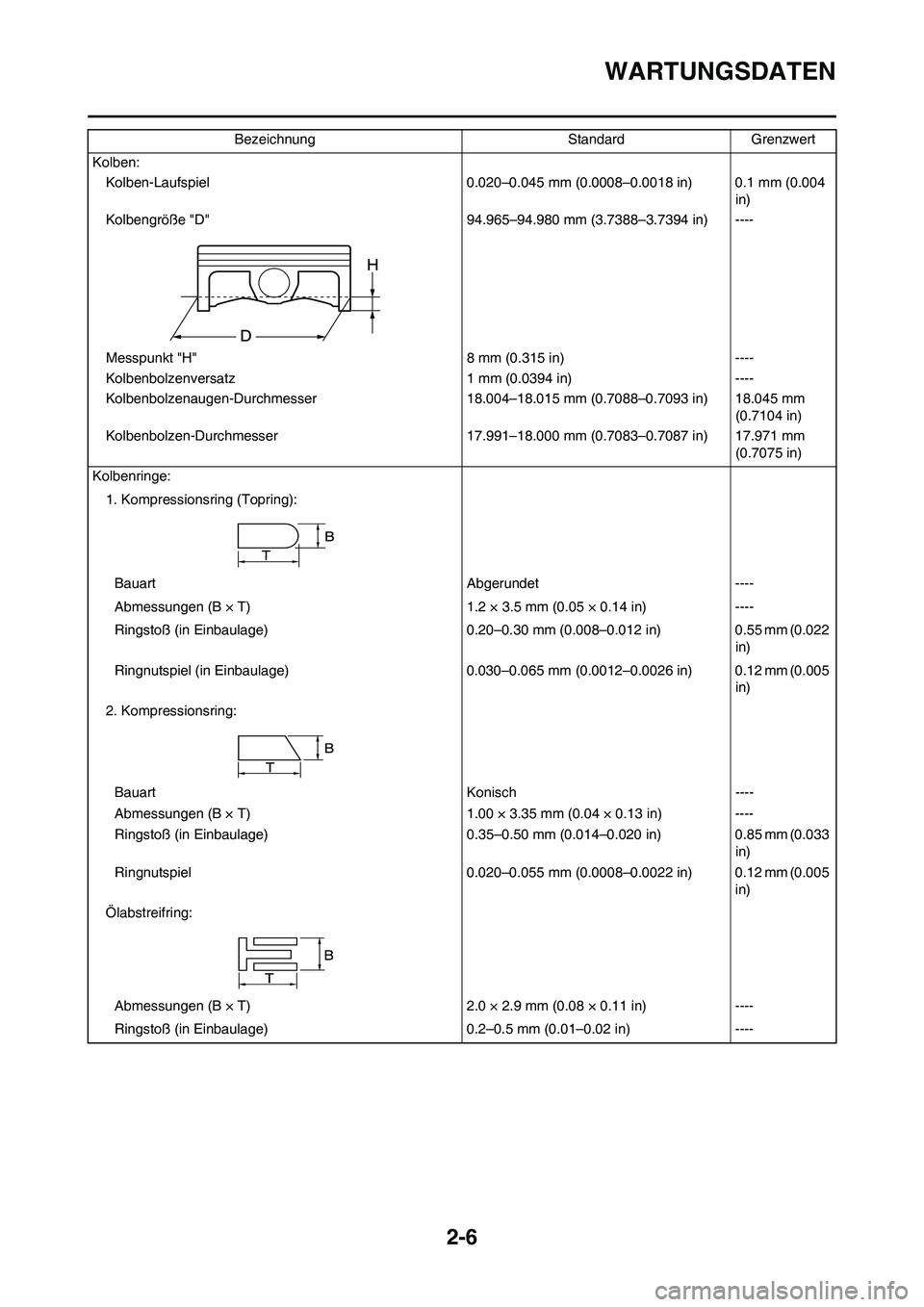

2-6
WARTUNGSDATEN
Kolben:
Kolben-Laufspiel 0.020–0.045 mm (0.0008–0.0018 in) 0.1 mm (0.004
in)
Kolbengröße "D" 94.965–94.980 mm (3.7388–3.7394 in) ----
Messpunkt "H" 8 mm (0.315 in) ----
Kolbenbolzenversatz 1 mm (0.0394 in) ----
Kolbenbolzenaugen-Durchmesser 18.004–18.015 mm (0.7088–0.7093 in) 18.045 mm
(0.7104 in)
Kolbenbolzen-Durchmesser 17.991–18.000 mm (0.7083–0.7087 in) 17.971 mm
(0.7075 in)
Kolbenringe:
1. Kompressionsring (Topring):
Bauart Abgerundet ----
Abmessungen (B × T) 1.2 × 3.5 mm (0.05 × 0.14 in) ----
Ringstoß (in Einbaulage) 0.20–0.30 mm (0.008–0.012 in) 0.55 mm (0.022
in)
Ringnutspiel (in Einbaulage) 0.030–0.065 mm (0.0012–0.0026 in) 0.12 mm (0.005
in)
2. Kompressionsring:
Bauart Konisch ----
Abmessungen (B × T) 1.00 × 3.35 mm (0.04 × 0.13 in) ----
Ringstoß (in Einbaulage) 0.35–0.50 mm (0.014–0.020 in) 0.85 mm (0.033
in)
Ringnutspiel 0.020–0.055 mm (0.0008–0.0022 in) 0.12 mm (0.005
in)
Ölabstreifring:
Abmessungen (B × T) 2.0 × 2.9 mm (0.08 × 0.11 in) ----
Ringstoß (in Einbaulage) 0.2–0.5 mm (0.01–0.02 in) ----Bezeichnung Standard Grenzwert

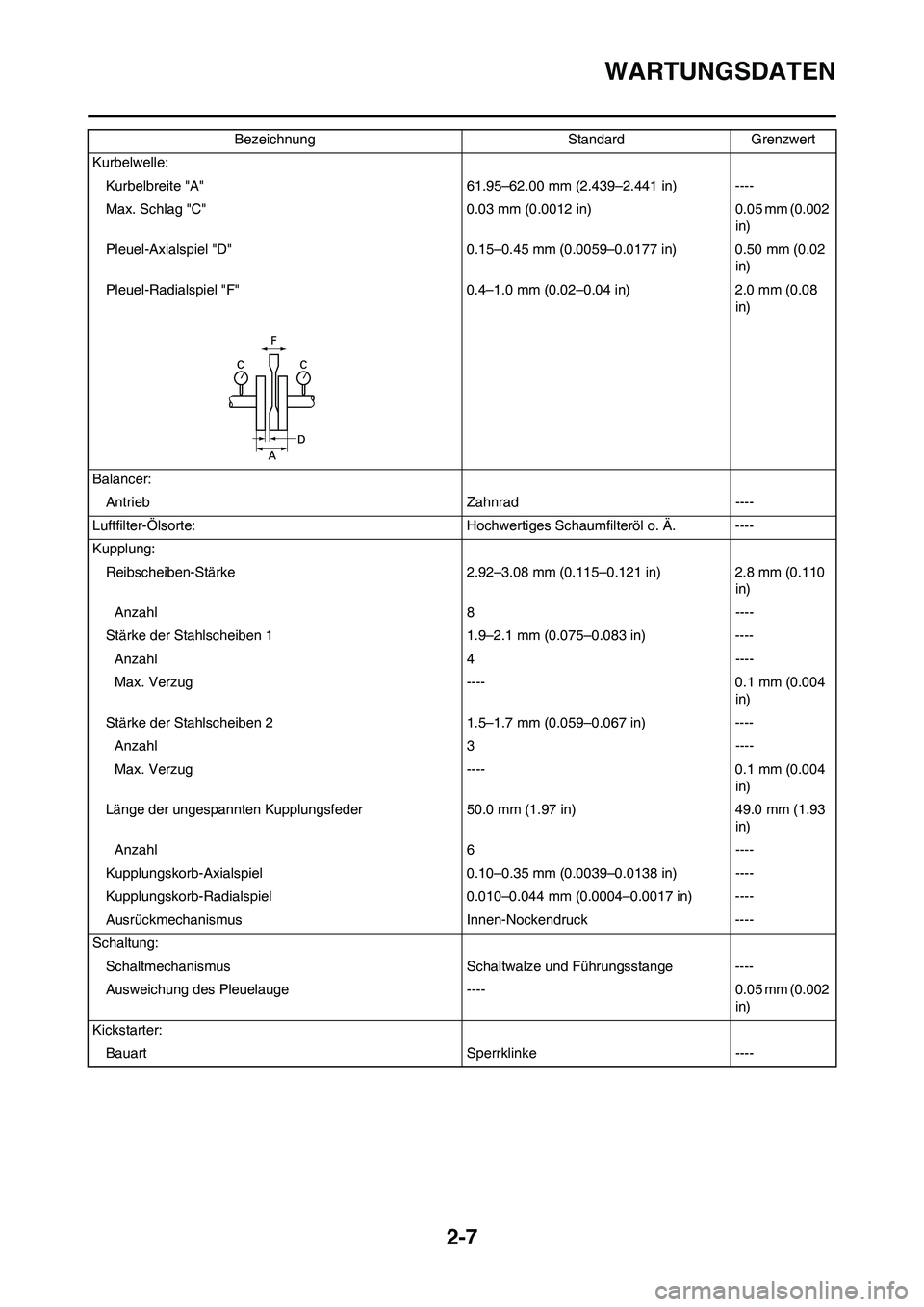

2-7
WARTUNGSDATEN
Kurbelwelle:
Kurbelbreite "A" 61.95–62.00 mm (2.439–2.441 in) ----
Max. Schlag "C" 0.03 mm (0.0012 in) 0.05 mm (0.002
in)
Pleuel-Axialspiel "D" 0.15–0.45 mm (0.0059–0.0177 in) 0.50 mm (0.02
in)
Pleuel-Radialspiel "F" 0.4–1.0 mm (0.02–0.04 in) 2.0 mm (0.08
in)
Balancer:
Antrieb Zahnrad ----
Luftfilter-Ölsorte: Hochwertiges Schaumfilteröl o. Ä. ----
Kupplung:
Reibscheiben-Stärke 2.92–3.08 mm (0.115–0.121 in) 2.8 mm (0.110
in)
Anzahl 8 ----
Stärke der Stahlscheiben 1 1.9–2.1 mm (0.075–0.083 in) ----
Anzahl 4 ----
Max. Verzug ---- 0.1 mm (0.004
in)
Stärke der Stahlscheiben 2 1.5–1.7 mm (0.059–0.067 in) ----
Anzahl 3 ----
Max. Verzug ---- 0.1 mm (0.004
in)
Länge der ungespannten Kupplungsfeder 50.0 mm (1.97 in) 49.0 mm (1.93
in)
Anzahl 6 ----
Kupplungskorb-Axialspiel 0.10–0.35 mm (0.0039–0.0138 in) ----
Kupplungskorb-Radialspiel 0.010–0.044 mm (0.0004–0.0017 in) ----
Ausrückmechanismus Innen-Nockendruck ----
Schaltung:
Schaltmechanismus Schaltwalze und Führungsstange ----
Ausweichung des Pleuelauge ---- 0.05 mm (0.002
in)
Kickstarter:
Bauart Sperrklinke ----Bezeichnung Standard Grenzwert

2-8

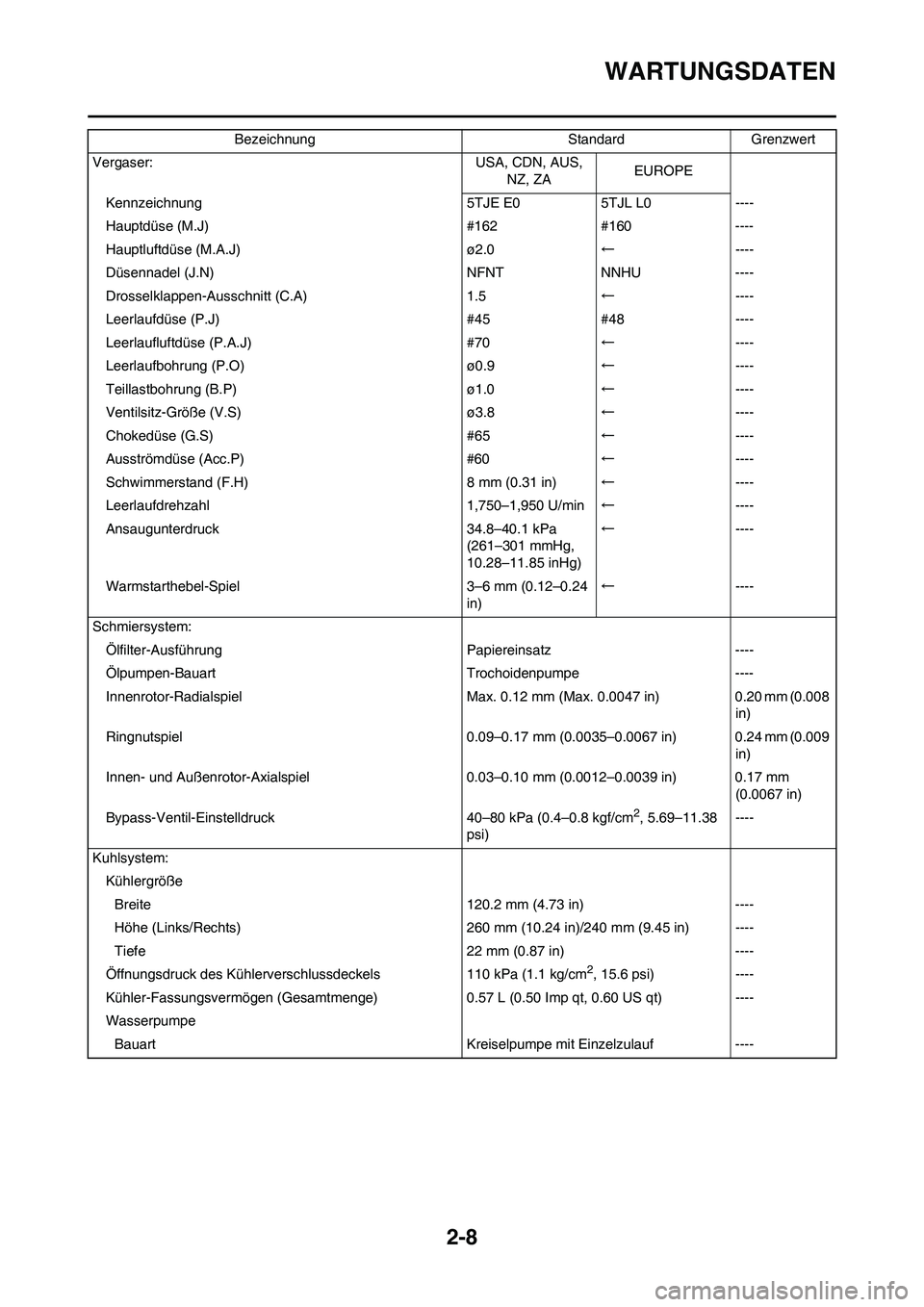

WARTUNGSDATEN
Vergaser: USA, CDN, AUS,
NZ, ZAEUROPE
Kennzeichnung 5TJE E0 5TJL L0 ----
Hauptdüse (M.J) #162 #160 ----
Hauptluftdüse (M.A.J) ø2.0←----
Düsennadel (J.N) NFNT NNHU ----
Drosselklappen-Ausschnitt (C.A) 1.5←----
Leerlaufdüse (P.J) #45 #48 ----
Leerlaufluftdüse (P.A.J) #70←----
Leerlaufbohrung (P.O) ø0.9←----
Teillastbohrung (B.P) ø1.0←----
Ventilsitz-Größe (V.S) ø3.8←----
Chokedüse (G.S) #65←----
Ausströmdüse (Acc.P) #60←----
Schwimmerstand (F.H) 8 mm (0.31 in)←----
Leerlaufdrehzahl 1,750–1,950 U/min←----
Ansaugunterdruck 34.8–40.1 kPa
(261–301 mmHg,
10.28–11.85 inHg)←----
Warmstarthebel-Spiel 3–6 mm (0.12–0.24
in)←----
Schmiersystem:
Ölfilter-Ausführung Papiereinsatz ----
Ölpumpen-Bauart Trochoidenpumpe ----
Innenrotor-Radialspiel Max. 0.12 mm (Max. 0.0047 in) 0.20 mm (0.008
in)
Ringnutspiel 0.09–0.17 mm (0.0035–0.0067 in) 0.24 mm (0.009
in)
Innen- und Außenrotor-Axialspiel 0.03–0.10 mm (0.0012–0.0039 in) 0.17 mm
(0.0067 in)
Bypass-Ventil-Einstelldruck 40–80 kPa (0.4–0.8 kgf/cm
2, 5.69–11.38
psi)----
Kuhlsystem:
Kühlergröße
Breite 120.2 mm (4.73 in) ----
Höhe (Links/Rechts) 260 mm (10.24 in)/240 mm (9.45 in) ----
Tiefe 22 mm (0.87 in) ----
Öffnungsdruck des Kühlerverschlussdeckels 110 kPa (1.1 kg/cm
2, 15.6 psi) ----
Kühler-Fassungsvermögen (Gesamtmenge)0.57 L (0.50 Imp qt, 0.60 US qt) ----
Wasserpumpe
Bauart Kreiselpumpe mit Einzelzulauf ----Bezeichnung Standard Grenzwert

2-9

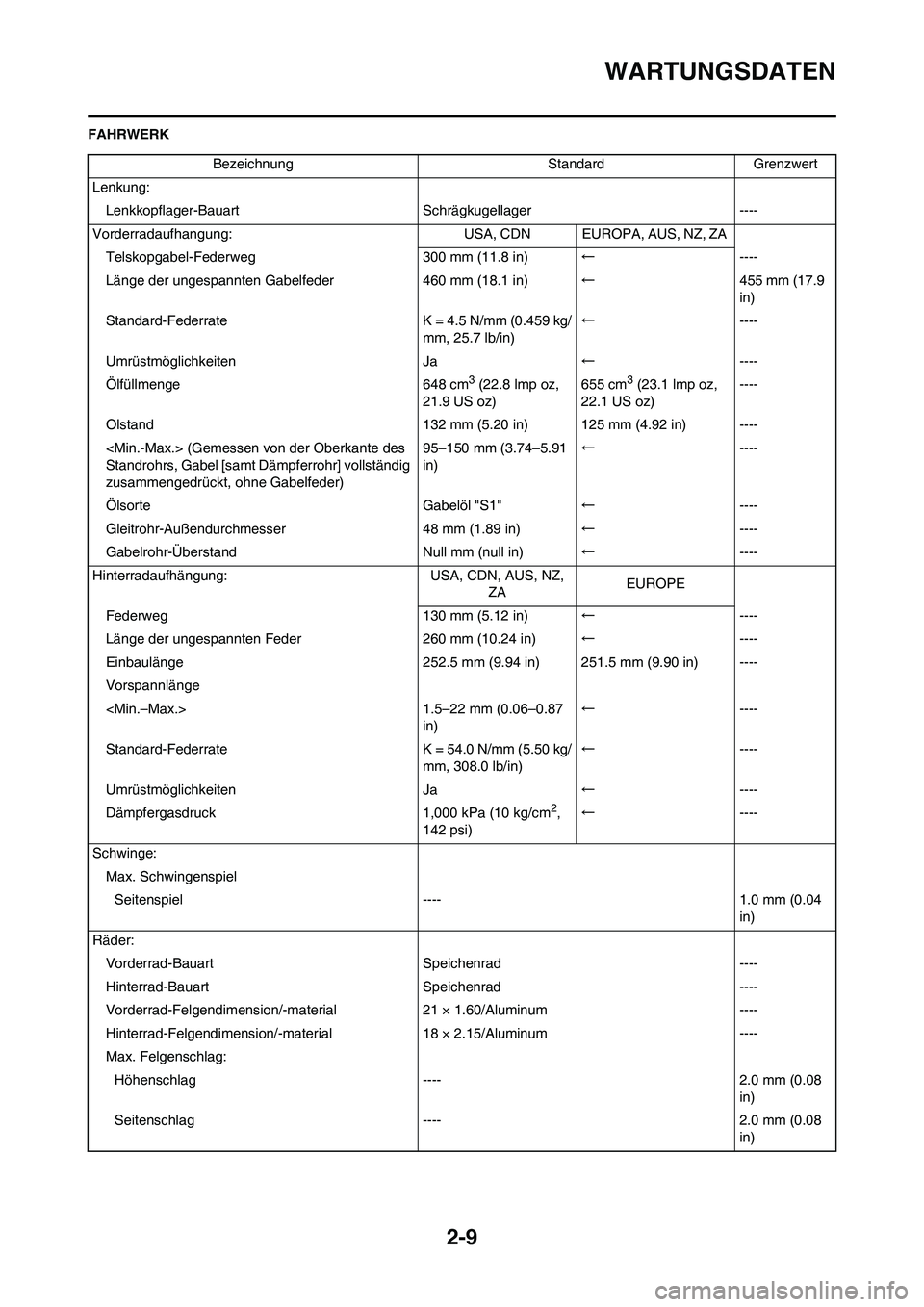

WARTUNGSDATEN
FAHRWERK
Bezeichnung Standard Grenzwert
Lenkung:
Lenkkopflager-Bauart Schrägkugellager ----
Vorderradaufhangung: USA, CDN EUROPA, AUS, NZ, ZA
Telskopgabel-Federweg 300 mm (11.8 in)←----
Länge der ungespannten Gabelfeder 460 mm (18.1 in)←455 mm (17.9
in)
Standard-Federrate K = 4.5 N/mm (0.459 kg/
mm, 25.7 lb/in)←----
Umrüstmöglichkeiten Ja←----
Ölfüllmenge 648 cm
3 (22.8 lmp oz,
21.9 US oz)655 cm3 (23.1 lmp oz,
22.1 US oz)----
Olstand 132 mm (5.20 in) 125 mm (4.92 in) ----
(Gemessen von der Oberkante des
Standrohrs, Gabel [samt Dämpferrohr] vollständig
zusammengedrückt, ohne Gabelfeder)95–150 mm (3.74–5.91
in)←----
Ölsorte Gabelöl "S1"←----
Gleitrohr-Außendurchmesser 48 mm (1.89 in)←----
Gabelrohr-Überstand Null mm (null in)←----
Hinterradaufhängung: USA, CDN, AUS, NZ,
ZAEUROPE
Federweg 130 mm (5.12 in)←----
Länge der ungespannten Feder 260 mm (10.24 in)←----
Einbaulänge 252.5 mm (9.94 in) 251.5 mm (9.90 in) ----
Vorspannlänge
1.5–22 mm (0.06–0.87
in)←----
Standard-Federrate K = 54.0 N/mm (5.50 kg/
mm, 308.0 lb/in)←----
Umrüstmöglichkeiten Ja←----
Dämpfergasdruck 1,000 kPa (10 kg/cm
2,
142 psi)←----
Schwinge:
Max. Schwingenspiel
Seitenspiel ---- 1.0 mm (0.04
in)
Räder:
Vorderrad-Bauart Speichenrad ----
Hinterrad-Bauart Speichenrad ----
Vorderrad-Felgendimension/-material 21 × 1.60/Aluminum ----
Hinterrad-Felgendimension/-material 18 × 2.15/Aluminum ----
Max. Felgenschlag:
Höhenschlag ---- 2.0 mm (0.08
in)
Seitenschlag ---- 2.0 mm (0.08
in)
