YAMAHA XENTER 125 2012 Betriebsanleitungen (in German)

1
2
3
4
5
6
7
8
9
6-24
GAU1722A
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
GCA10590
ACHTUNGFalls die Teleskopgabel nicht gleichmä-
ßig ein- und ausfedert oder irgendwel-
che Schäden festgestellt werden, das
Fahrzeug von einer Yamaha-Fachwerk-
statt überprüfen bzw. reparieren lassen.
GAU23272

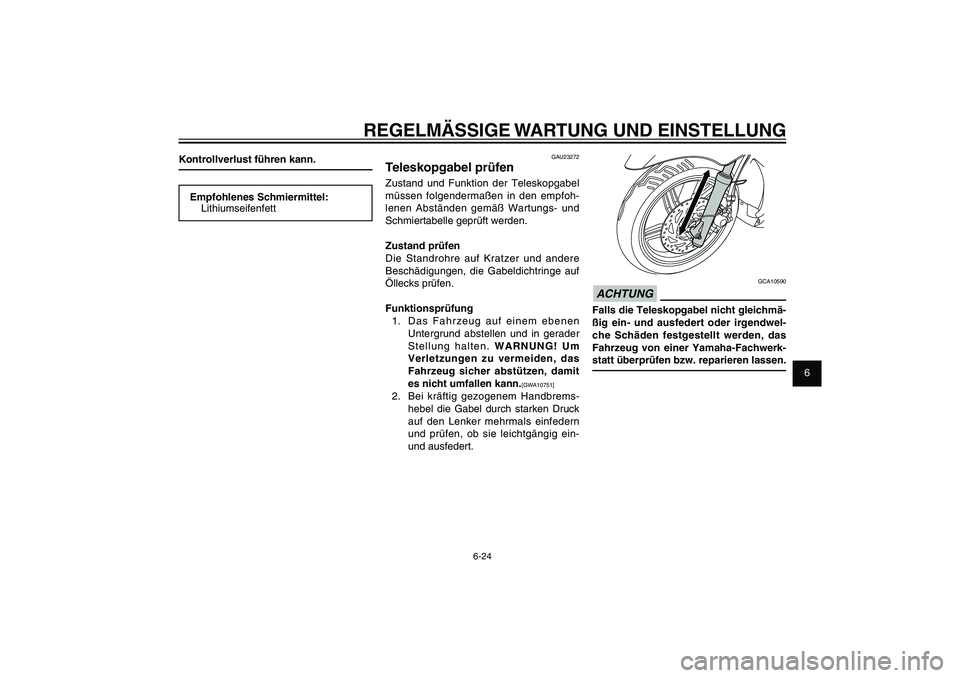

Teleskopgabel prüfenZustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfoh-
lenen Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
Zustand prüfen
Die Standrohre auf Kratzer und andere
Beschädigungen, die Gabeldichtringe auf
Öllecks prüfen.
Funktionsprüfung
1. Das Fahrzeug auf einem ebenen
Untergrund abstellen und in gerader
Stellung halten. WARNUNG! Um
Verletzungen zu vermeiden, das
Fahrzeug sicher abstützen, damit
es nicht umfallen kann.
[GWA10751]
2. Bei kräftig gezogenem Handbrems-
hebel die Gabel durch starken Druck
auf den Lenker mehrmals einfedern
und prüfen, ob sie leichtgängig ein-
und ausfedert.
Kontrollverlust führen kann.Empfohlenes Schmiermittel:
Lithiumseifenfett
53B-F8199-G0_CS.indd 6-2453B-F8199-G0_CS.indd 6-24
2011/11/01 13:05:372011/11/01 13:05:37
Process BlackProcess Black

1
2
3
4
5
6
7
8
9
6-25
GAU1722A
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
GAUT3760
Batterie
1
1. BatterieDieses Modell ist mit einer VRLA-Batterie
(Valve Regulated Lead Acid) ausgestattet.
Die Kontrolle des Säurestands und das
Auffüllen von destilliertem Wasser entfal-
len deshalb. Die Anschlüsse der Batterie-
kabel müssen jedoch kontrolliert und ggf.
festgezogen werden.
GWA10760
WARNUNG
● Die Batterie enthält giftige Schwe-
felsäure, die schwere Verätzungen
hervorrufen kann. Daher beim
Umgang mit Batterien stets einen
geeigneten Augenschutz tragen.
Augen, Haut und Kleidung unter
keinen Umständen mit Batteriesäu-
re in Berührung bringen. Im Falle,
GAU45511

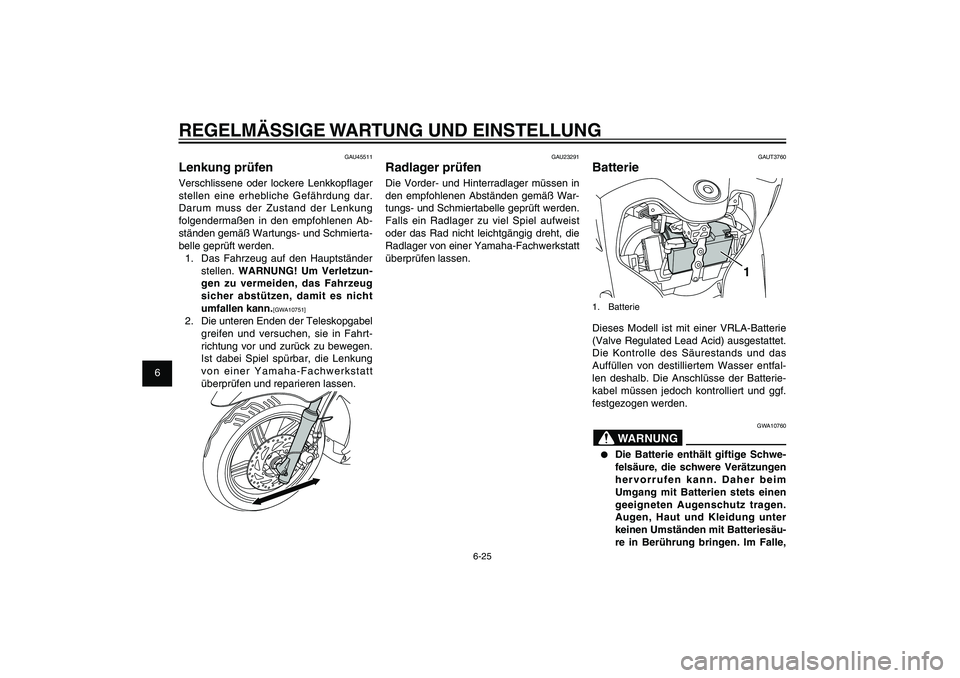

Lenkung prüfenVerschlissene oder lockere Lenkkop ager
stellen eine erhebliche Gefährdung dar.
Darum muss der Zustand der Lenkung
folgendermaßen in den empfohlenen Ab-
ständen gemäß Wartungs- und Schmierta-
belle geprüft werden.
1. Das Fahrzeug auf den Hauptständer
stellen. WARNUNG! Um Verletzun-
gen zu vermeiden, das Fahrzeug
sicher abstützen, damit es nicht
umfallen kann.
[GWA10751]
2. Die unteren Enden der Teleskopgabel
greifen und versuchen, sie in Fahrt-
richtung vor und zurück zu bewegen.
Ist dabei Spiel spürbar, die Lenkung
von einer Yamaha-Fachwerkstatt
überprüfen und reparieren lassen.
GAU23291
Radlager prüfenDie Vorder- und Hinterradlager müssen in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft werden.
Falls ein Radlager zu viel Spiel aufweist
oder das Rad nicht leichtgängig dreht, die
Radlager von einer Yamaha-Fachwerkstatt
überprüfen lassen.
53B-F8199-G0_CS.indd 6-2553B-F8199-G0_CS.indd 6-25
2011/11/01 13:05:372011/11/01 13:05:37
Process BlackProcess Black

1
2
3
4
5
6
7
8
9
6-26
GAU1722A
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
auf “OFF” gedreht wurde, dann zu-
erst das Minuskabel und anschlie-
ßend das Pluskabel abnehmen.[GCA16302]
2. Bei einer Stilllegung von mehr als
zwei Monaten mindestens einmal im
Monat den Ladezustand der Batterie
überprüfen und ggf. au aden.
3. Die Batterie vollständig au aden, be-
vor sie eingebaut wird.
ACHTUNG:

Beim Einbau der Batterie darauf
achten, dass der Schlüssel auf
“OFF” gedreht wurde, dann zuerst
das Pluskabel und anschließend
das Minuskabel anschließen.
[GCA16840]
4. Nach dem Einbau der Batterie sicher-
stellen, dass die Batteriekabel richtig
an die Batterieklemmen angeschlos-
sen sind.
5. Den Schlüssel drei Mal im Abstand
von drei Sekunden von “ON” auf
“OFF” drehen, um die Leerlaufdreh-
zahlregelung zu initialisieren.
GCA16530
ACHTUNGDie Batterie immer in aufgeladenem
Zustand halten. Die Lagerung einer
entladenen Batterie kann die Batterie
Die Batterie befindet sich hinter der Ab-
deckung A. Das Abnehmen der Abdek-
kung verschafft Zugang zur Batterie. (Sie-
he Seite 6-7.)
Batterie au aden
Bei Entladung die Batterie so bald wie
möglich von einer Yamaha-Fachwerkstatt
aufladen lassen. Beachten Sie, dass die
Batterie sich durch die Zuschaltung elektri-
scher Nebenverbraucher schneller entlädt,
wenn das Fahrzeug mit solchen ausge-
stattet ist.
GCA16521
ACHTUNGZum Laden der VRLA-Batterie (Valve
Regulated Lead Acid) ist ein spezielles
Konstantspannungs-Ladegerät nötig.
Bei Verwendung eines herkömmlichen
Ladegeräts nimmt die Batterie Scha-
den.

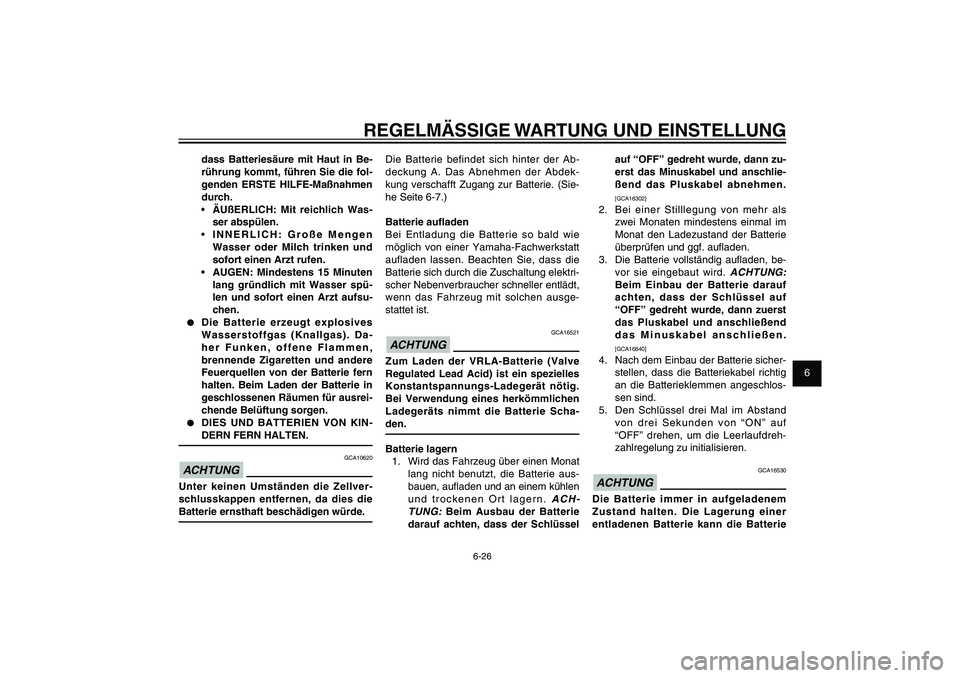

Batterie lagern
1. Wird das Fahrzeug über einen Monat
lang nicht benutzt, die Batterie aus-
bauen, au aden und an einem kühlen
und trockenen Ort lagern.
ACH-
TUNG:
Beim Ausbau der Batterie
darauf achten, dass der Schlüssel
dass Batteriesäure mit Haut in Be-
rührung kommt, führen Sie die fol-
genden ERSTE HILFE-Maßnahmen
durch.
ÄUßERLICH: Mit reichlich Was-
ser abspülen.
INNERLICH: Große Mengen
Wasser oder Milch trinken und
sofort einen Arzt rufen.
AUGEN: Mindestens 15 Minuten
lang gründlich mit Wasser spü-
len und sofort einen Arzt aufsu-
chen.
● Die Batterie erzeugt explosives
Wasserstoffgas (Knallgas). Da-
her Funken, offene Flammen,
brennende Zigaretten und andere
Feuerquellen von der Batterie fern
halten. Beim Laden der Batterie in
geschlossenen Räumen für ausrei-
chende Belüftung sorgen.● DIES UND BATTERIEN VON KIN-
DERN FERN HALTEN.
GCA10620
ACHTUNGUnter keinen Umständen die Zellver-
schlusskappen entfernen, da dies die
Batterie ernsthaft beschädigen würde.
53B-F8199-G0_CS.indd 6-2653B-F8199-G0_CS.indd 6-26
2011/11/01 13:05:382011/11/01 13:05:38
Process BlackProcess Black

1
2
3
4
5
6
7
8
9
6-27
GAU1722A
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
1
1. Spare fuse2. Die durchgebrannte Sicherung her-
ausnehmen, und dann eine neue
Sicherung mit der vorgeschriebenen
Amperezahl einsetzen. WARNUNG!
Keine Sicherung mit einer höheren
als der vorgeschriebenen Ampere-
zahl verwenden, um Schäden an
elektrischen Komponenten und
einen möglichen Brand zu vermei-
den.
[GWA15131] GAUT3750

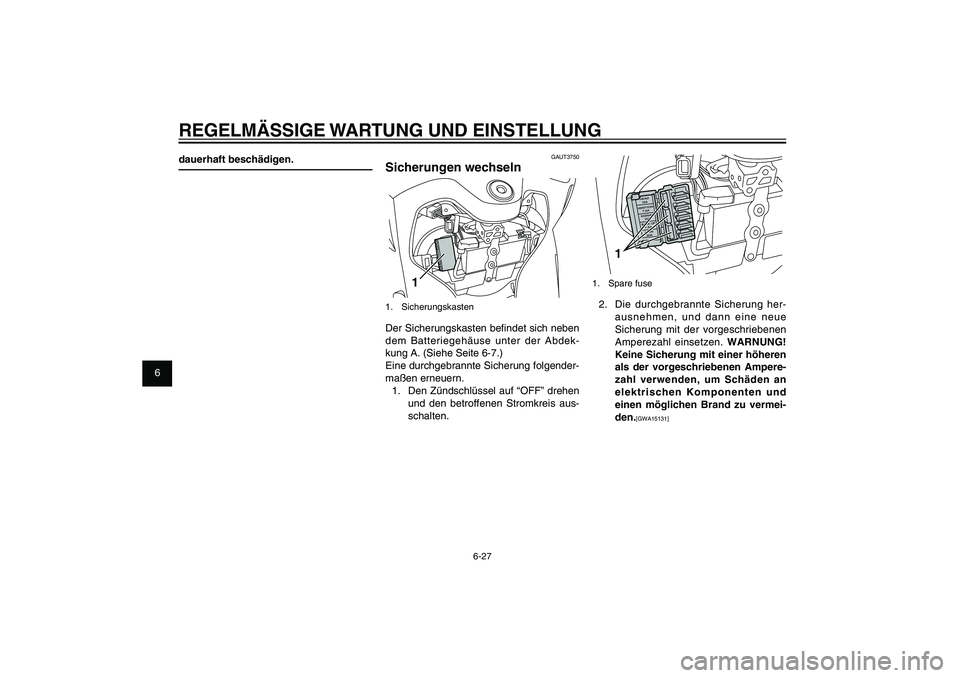

Sicherungen wechseln
1
1. SicherungskastenDer Sicherungskasten be ndet sich neben
dem Batteriegehäuse unter der Abdek-
kung A. (Siehe Seite 6-7.)
Eine durchgebrannte Sicherung folgender-
maßen erneuern.
1. Den Zündschlüssel auf “OFF” drehen
und den betroffenen Stromkreis aus-
schalten.
dauerhaft beschädigen.
53B-F8199-G0_CS.indd 6-2753B-F8199-G0_CS.indd 6-27
2011/11/01 13:05:382011/11/01 13:05:38
Process BlackProcess Black

1
2
3
4
5
6
7
8
9
6-28
GAU1722A
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
GAUT3660

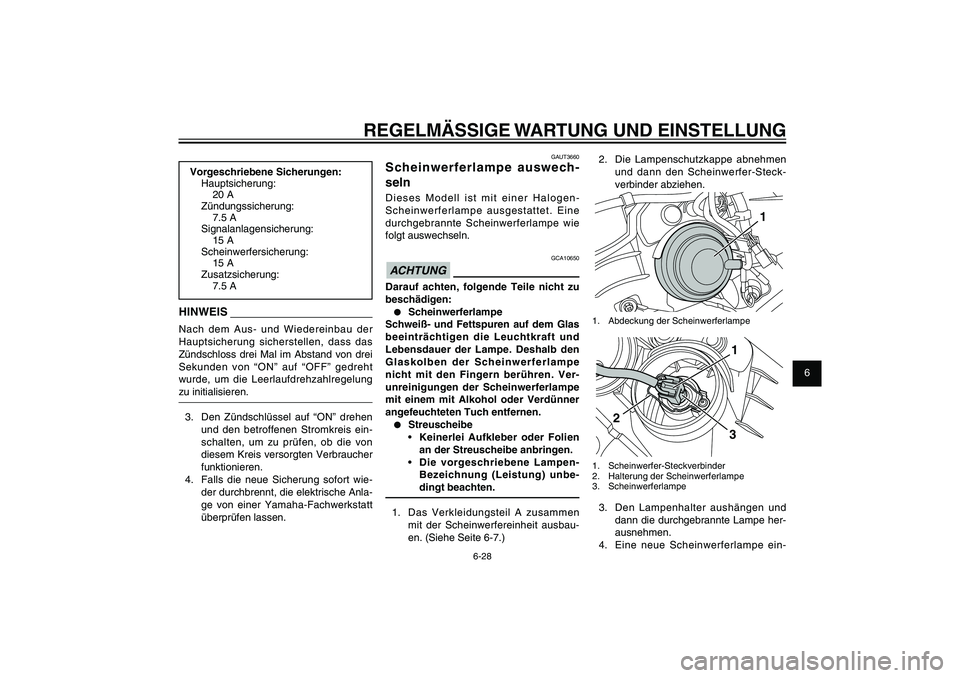

Scheinwerferlampe auswech-
selnDieses Modell ist mit einer Halogen-
Scheinwerferlampe ausgestattet. Eine
durchgebrannte Scheinwerferlampe wie
folgt auswechseln.
GCA10650
ACHTUNGDarauf achten, folgende Teile nicht zu
beschädigen:● Scheinwerferlampe
Schweiß- und Fettspuren auf dem Glas
beeinträchtigen die Leuchtkraft und
Lebensdauer der Lampe. Deshalb den
Glaskolben der Scheinwerferlampe
nicht mit den Fingern berühren. Ver-
unreinigungen der Scheinwerferlampe
mit einem mit Alkohol oder Verdünner
angefeuchteten Tuch entfernen.● Streuscheibe
Keinerlei Aufkleber oder Folien
an der Streuscheibe anbringen.
Die vorgeschriebene Lampen-
Bezeichnung (Leistung) unbe-
dingt beachten.
1. Das Verkleidungsteil A zusammen
mit der Scheinwerfereinheit ausbau-
en. (Siehe Seite 6-7.)2. Die Lampenschutzkappe abnehmen
und dann den Scheinwerfer-Steck-
verbinder abziehen.
1
1. Abdeckung der Scheinwerferlampe
1
2
3
1. Scheinwerfer-Steckverbinder
2. Halterung der Scheinwerferlampe
3. Scheinwerferlampe3. Den Lampenhalter aushängen und
dann die durchgebrannte Lampe her-
ausnehmen.
4. Eine neue Scheinwerferlampe ein-
Vorgeschriebene Sicherungen:
Hauptsicherung:
20 A
Zündungssicherung:
7.5 A
Signalanlagensicherung:
15 A
Scheinwerfersicherung:
15 A
Zusatzsicherung:
7.5 AHINWEISNach dem Aus- und Wiedereinbau der
Hauptsicherung sicherstellen, dass das
Zündschloss drei Mal im Abstand von drei
Sekunden von “ON” auf “OFF” gedreht
wurde, um die Leerlaufdrehzahlregelung
zu initialisieren.
3. Den Zündschlüssel auf “ON” drehen
und den betroffenen Stromkreis ein-
schalten, um zu prüfen, ob die von
diesem Kreis versorgten Verbraucher
funktionieren.
4. Falls die neue Sicherung sofort wie-
der durchbrennt, die elektrische Anla-
ge von einer Yamaha-Fachwerkstatt
überprüfen lassen.
53B-F8199-G0_CS.indd 6-2853B-F8199-G0_CS.indd 6-28
2011/11/01 13:05:382011/11/01 13:05:38
Process BlackProcess Black

1
2
3
4
5
6
7
8
9
6-29
GAU1722A
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
GAUT3650

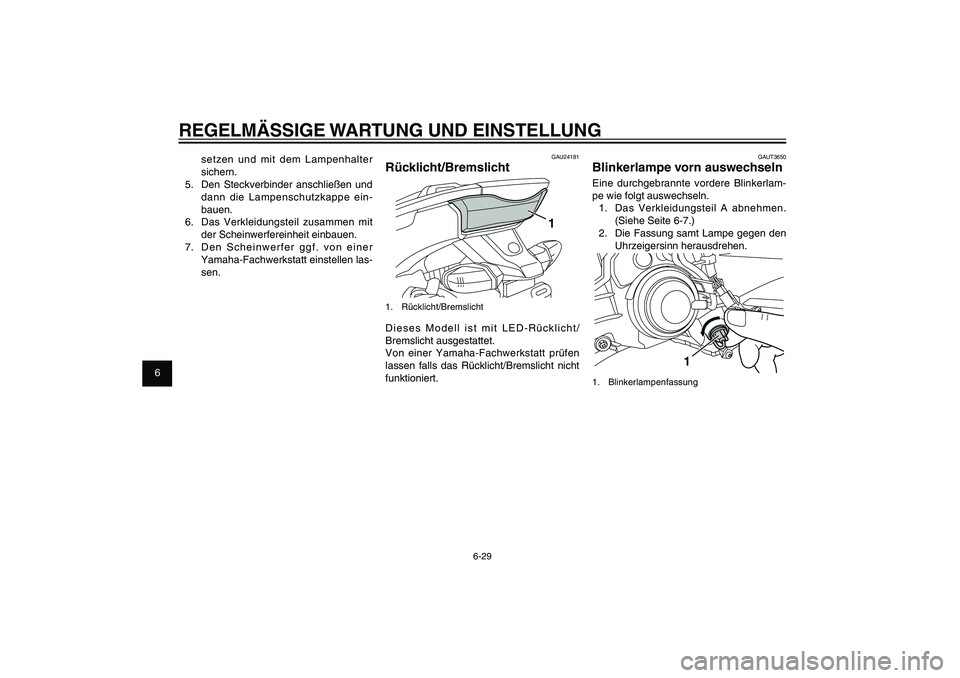

Blinkerlampe vorn auswechselnEine durchgebrannte vordere Blinkerlam-
pe wie folgt auswechseln.
1. Das Verkleidungsteil A abnehmen.
(Siehe Seite 6-7.)
2. Die Fassung samt Lampe gegen den
Uhrzeigersinn herausdrehen.
1
1. Blinkerlampenfassung
setzen und mit dem Lampenhalter
sichern.
5. Den Steckverbinder anschließen und
dann die Lampenschutzkappe ein-
bauen.
6. Das Verkleidungsteil zusammen mit
der Scheinwerfereinheit einbauen.
7. Den Scheinwerfer ggf. von einer
Yamaha-Fachwerkstatt einstellen las-
sen.
GAU24181
Rücklicht/Bremslicht
1
1. Rücklicht/BremslichtDieses Modell ist mit LED-Rücklicht/
Bremslicht ausgestattet.
Von einer Yamaha-Fachwerkstatt prüfen
lassen falls das Rücklicht/Bremslicht nicht
funktioniert.
53B-F8199-G0_CS.indd 6-2953B-F8199-G0_CS.indd 6-29
2011/11/01 13:05:382011/11/01 13:05:38
Process BlackProcess Black

1
2
3
4
5
6
7
8
9
6-30
GAU1722A
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
GAUT3640
Standlichtlampe auswechselnEine durchgebrannte Standlichtlampe
kann folgendermaßen ausgewechselt wer-
den.
1. Das Verkleidungsteil A abnehmen.
(Siehe Seite 6-7.)
2. Die Fassung samt Lampe gegen den
Uhrzeigersinn herausdrehen.
1
1. Stecker der Standlichtlampe
1
1. Standlichtlampe3. Die durchgebrannte Lampe heraus-
ziehen.
4. Eine neue Lampe in die Fassung ein-
setzen.
5. Die Fassung samt Lampe einsetzen
und im Uhrzeigersinn festdrehen.
6. Das Verkleidungsteil montieren.
1
1. Blinkerlampe3. Die durchgebrannte Lampe hinein-
drücken und gegen den Uhrzeiger-
sinn herausdrehen.
4. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeiger-
sinn bis zum Anschlag drehen.
GCAU0080
ACHTUNGWenn eine Blinkerlampe mit einer ande-
ren als der empfohlenen Wattzahl ver-
wendet wird, kann die Blinkerfunktion
beeinträchtigt werden.
5. Die Fassung samt Lampe einsetzen
und im Uhrzeigersinn festdrehen.
6. Das Verkleidungsteil montieren.
53B-F8199-G0_CS.indd 6-3053B-F8199-G0_CS.indd 6-30
2011/11/01 13:05:382011/11/01 13:05:38
Process BlackProcess Black

1
2
3
4
5
6
7
8
9
6-31
GAU1722A
REGELMÄSSIGE WARTUNG UND EINSTELLUNG

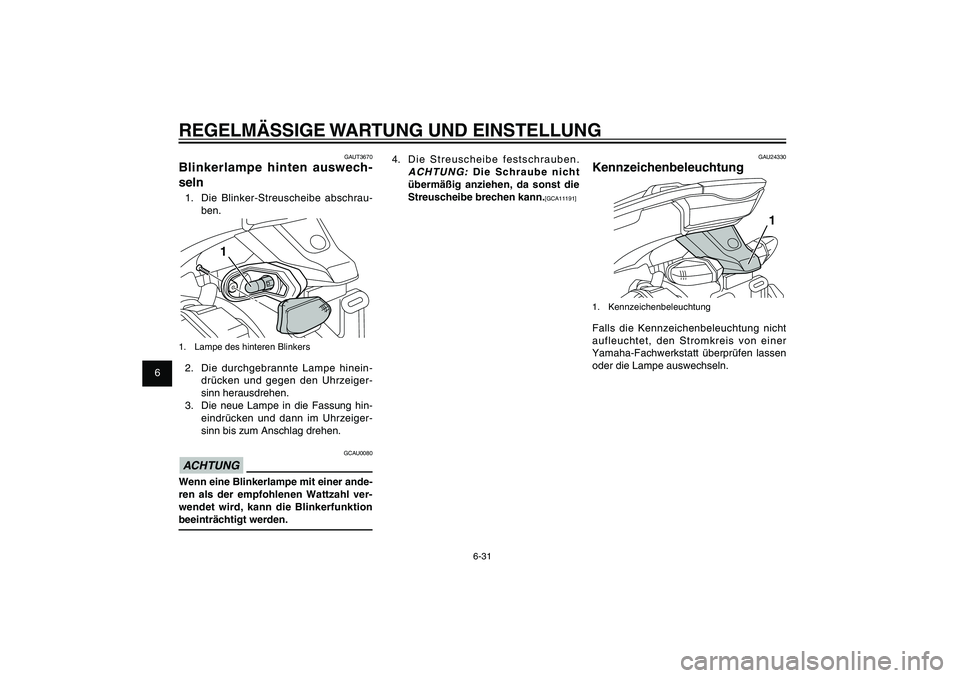

4. Die Streuscheibe festschrauben.
ACHTUNG:
Die Schraube nicht
übermäßig anziehen, da sonst die
Streuscheibe brechen kann.
[GCA11191]
GAUT3670
Blinkerlampe hinten auswech-
seln1. Die Blinker-Streuscheibe abschrau-
ben.
1
1. Lampe des hinteren Blinkers2. Die durchgebrannte Lampe hinein-
drücken und gegen den Uhrzeiger-
sinn herausdrehen.
3. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeiger-
sinn bis zum Anschlag drehen.
GCAU0080
ACHTUNGWenn eine Blinkerlampe mit einer ande-
ren als der empfohlenen Wattzahl ver-
wendet wird, kann die Blinkerfunktion
beeinträchtigt werden.
GAU24330
Kennzeichenbeleuchtung
1
1. KennzeichenbeleuchtungFalls die Kennzeichenbeleuchtung nicht
aufleuchtet, den Stromkreis von einer
Yamaha-Fachwerkstatt überprüfen lassen
oder die Lampe auswechseln.
53B-F8199-G0_CS.indd 6-3153B-F8199-G0_CS.indd 6-31
2011/11/01 13:05:382011/11/01 13:05:38
Process BlackProcess Black

1
2
3
4
5
6
7
8
9
6-32
GAU1722A
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
len, dass sich kein offenes Feuer oder
Funkenquellen in der Nähe befinden,
einschließlich Zünd ammen für Warm-
wasserbereiter oder Öfen. Benzin oder
Benzindämpfe können sich leicht ent-
zünden oder explodieren und dadurch
schwere Augenverletzungen oder Be-
schädigungen verursachen.
GAU25881

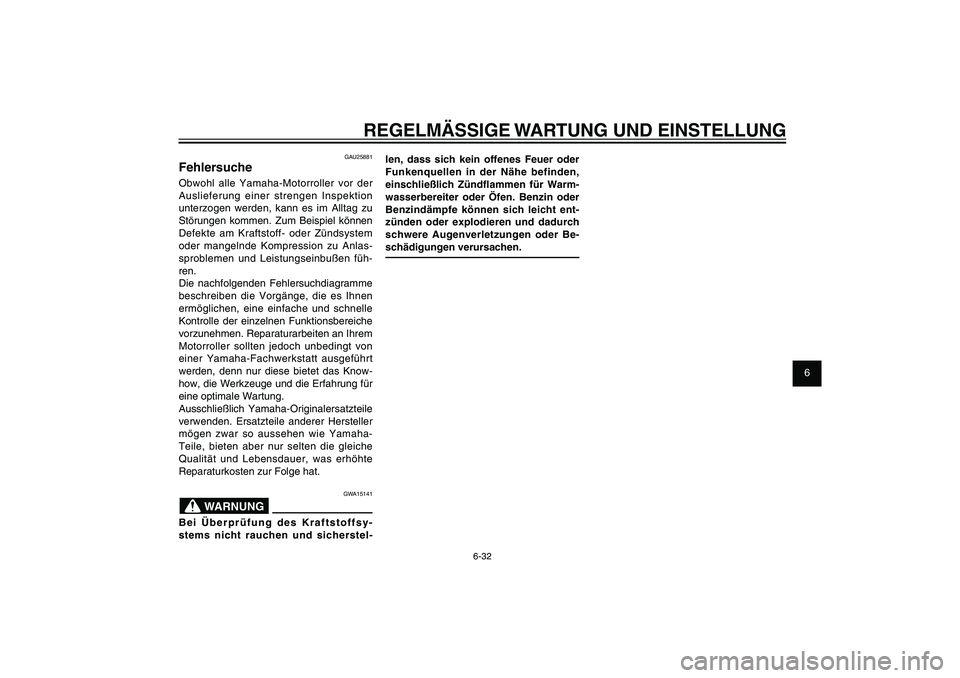

FehlersucheObwohl alle Yamaha-Motorroller vor der
Auslieferung einer strengen Inspektion
unterzogen werden, kann es im Alltag zu
Störungen kommen. Zum Beispiel können
Defekte am Kraftstoff- oder Zündsystem
oder mangelnde Kompression zu Anlas-
sproblemen und Leistungseinbußen füh-
ren.
Die nachfolgenden Fehlersuchdiagramme
beschreiben die Vorgänge, die es Ihnen
ermöglichen, eine einfache und schnelle
Kontrolle der einzelnen Funktionsbereiche
vorzunehmen. Reparaturarbeiten an Ihrem
Motorroller sollten jedoch unbedingt von
einer Yamaha-Fachwerkstatt ausgeführt
werden, denn nur diese bietet das Know-
how, die Werkzeuge und die Erfahrung für
eine optimale Wartung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-
Teile, bieten aber nur selten die gleiche
Qualität und Lebensdauer, was erhöhte
Reparaturkosten zur Folge hat.
GWA15141
WARNUNG
Bei Überprüfung des Kraftstoffsy-
stems nicht rauchen und sicherstel-
53B-F8199-G0_CS.indd 6-3253B-F8199-G0_CS.indd 6-32
2011/11/01 13:05:382011/11/01 13:05:38
Process BlackProcess Black

1
2
3
4
5
6
7
8
9
6-33
GAU1722A
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
GAU42704

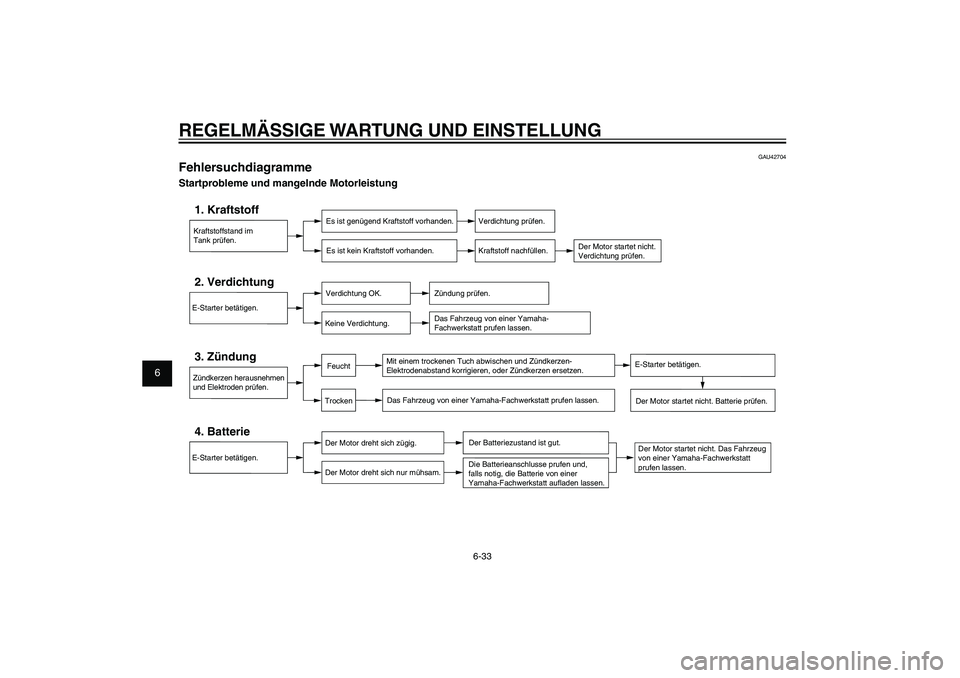

FehlersuchdiagrammeStartprobleme und mangelnde Motorleistung
Kraftstoffstand im
Tank prüfen.1. Kraftstoff
Es ist genügend Kraftstoff vorhanden.
Es ist kein Kraftstoff vorhanden.
Verdichtung prüfen.
Kraftstoff nachfüllen.
Der Motor startet nicht.
Verdichtung prüfen.
E-Starter betätigen.2. Verdichtung
Verdichtung OK.
Keine Verdichtung.
Zündung prüfen.
Zündkerzen herausnehmen
und Elektroden prüfen.3. Zündung
Mit einem trockenen Tuch abwischen und Zündkerzen-
Elektrodenabstand korrigieren, oder Zündkerzen ersetzen.
Der Motor startet nicht. Batterie prüfen.
E-Starter betätigen.4. Batterie
Der Motor dreht sich zügig.
Der Motor dreht sich nur mühsam.
Der Batteriezustand ist gut.
TrockenFeucht
E-Starter betätigen.
Die Batterieanschlusse prufen und,
falls notig, die Batterie von einer
Yamaha-Fachwerkstatt aufladen lassen.Der Motor startet nicht. Das Fahrzeug
von einer Yamaha-Fachwerkstatt
prufen lassen. Das Fahrzeug von einer Yamaha-
Fachwerkstatt prufen lassen.
Das Fahrzeug von einer Yamaha-Fachwerkstatt prufen lassen.
53B-F8199-G0_CS.indd 6-3353B-F8199-G0_CS.indd 6-33
2011/11/01 13:05:382011/11/01 13:05:38
Process BlackProcess Black
