Utilizzo e punti importanti relativi alla guida
HAU15952
Leggere attentamente il libretto uso e ma-
nutenzione per familiarizzare con tutti i co-
mandi. Se non si comprende un comando o
una funzione, chiedere spiegazioni al con-
cessionario Yamaha di fiducia.
AVVERTENZA
HWA10272
La mancanza di pratica con i comandi
può comportare la perdita del controllo,con possibilità di incidenti o infortuni.
HAU45311
NOTAQuesto modello è equipaggiato con un sen-
sore dell’angolo di inclinazione per arresta-
re il motore in caso di ribaltamento. Per
avviare il motore dopo un ribaltamento, ri-
cordarsi di girare il blocchetto accensione
su “OFF” e poi su “ON”. Se non lo si fa, si
impedisce al motore di avviarsi nonostante
il motore inizi a girare quando si preme l’in-terruttore avviamento.
HAUT3682
Avviare il motoreATTENZIONE
HCA10251
Vedere pagina 5-3 per le istruzioni di ro-
daggio del motore prima di utilizzare ilmezzo per la prima volta. 1. Girare la chiave su “ON”. La spia guasto motore e la spia tempe-
ratura liquido refrigerante dovrebbero
accendersi per pochi secondi, e poi
spegnersi. ATTENZIONE: Se una
spia non si spegne, fare controllare
il rispettivo circuito elettrico da un
concessionario Yamaha.
[HCAT1171]
2. Chiudere completamente l’accelerato- re.
3. Accendere il motore premendo l’inter-
ruttore avviamento e azionando il fre-
no anteriore o posteriore.
ATTENZIONE: Per allungare al mas-
simo la vita del motore, non accele-
rare bruscamente quando il motore
è freddo!
[HCAT1310]
Se il motore non si avvia, rilasciare l’in-
terruttore avviamento, attendere alcu-
ni secondi, quindi riprovare. Ogni
tentativo di accensione deve essere il
più breve possibile per preservare la
batteria. Non tentare di far girare il mo-
tore per più di 10 secondi per ogni ten-
U53BH1H0 1 ページ ２０１５年９月１６日　水曜日　午前１１時１７分

Utilizzo e punti importanti relativi alla guida
5-2
1
2
3
45
6
7
8
9
10
11
12
tativo.
HAU16762
Avvio del mezzoNOTAPrima di iniziare la marcia, lasciare riscalda-re il motore. 1. Stringendo la leva freno posteriore con la sinistra e tenendo la maniglia con la
destra, far scendere lo scooter dal ca-
valletto centrale.
2. Sedere a cavalcioni della sella e poi regolare gli specchietti retrovisori.
3. Accendere gli indicatori di direzione.
4. Controllare il traffico in arrivo e poi gi- rare lentamente la manopola accelera-
tore (a destra) per mettere in
movimento il mezzo.
5. Spegnere gli indicatori di direzione.
HAU16782

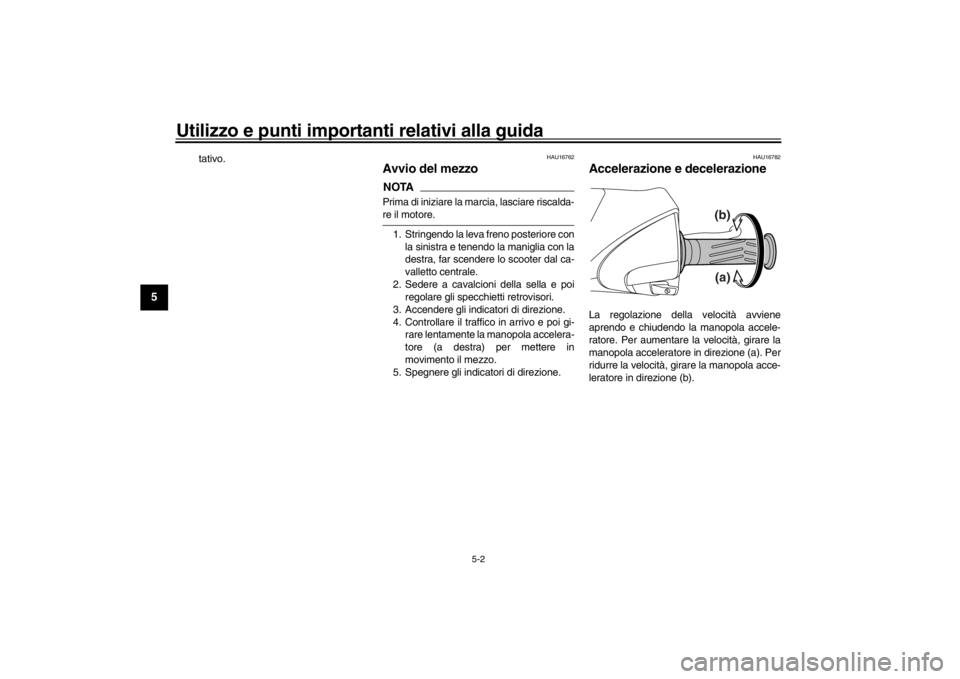

Accelerazione e decelerazioneLa regolazione della velocità avviene
aprendo e chiudendo la manopola accele-
ratore. Per aumentare la velocità, girare la
manopola acceleratore in direzione (a). Per
ridurre la velocità, girare la manopola acce-
leratore in direzione (b).
(a)
(b)
U53BH1H0 2 ページ ２０１５年９月１６日　水曜日　午前１１時１７分

Utilizzo e punti importanti relativi alla guida
5-3
1
2
3
456
7
8
9
10
11
12
HAU16794
Frenatura
AVVERTENZA
HWA10301

Evitare frenate brusche o improvvi-
se (specialmente quando ci si incli-
na su di un lato), altrimenti lo
scooter potrebbe slittare o ribaltar-
si.

Quando sono bagnati, i passaggi a
livello, le rotaie dei tram, le lamiere
metalliche in prossimità di cantieri
di costruzioni stradali ed i coperchi
dei tombini diventano estremamen-
te sdrucciolevoli. Pertanto, rallenta-
re quando ci si avvicina a queste
zone ed attraversarle con cautela.

Ricordarsi che frenare su strade ba-
gnate è molto più difficile.

Guidare lentamente in discesa, in
quanto frenare in discesa può esse-re molto difficile.
1. Chiudere completamente l’accelerato- re.
2. Azionare contemporaneamente il fre- no anteriore e quello posteriore au-
mentando gradualmente la pressione.
HAU16821
Consigli per ridurre il consumo
del carburanteIl consumo di carburante dipende in gran
parte dallo stile di guida. I seguenti consigli
possono aiutare a ridurre il consumo di car-
burante:
Evitare regimi di rotazione elevati del
motore durante l’accelerazione.

Evitare regimi di rotazione elevati
quando non c’è carico sul motore.

Spegnere il motore invece di lasciarlo
al minimo per lunghi periodi di tempo
(per es. negli ingorghi di traffico, ai se-
mafori o ai passaggi a livello).
HAU16831
RodaggioNon c’è un periodo più importante nella vita
del motore di quello tra 0 e 1000 km (600
mi). Per questo motivo, leggere attenta-
mente quanto segue.
Dato che il motore è nuovo, non sottoporlo
a sforzi eccessivi per i primi 1000 km (600
mi). Le varie parti del motore si usurano e si
adattano reciprocamente creando i giochi di
funzionamento corretti. Durante questo pe-
riodo si deve evitare di guidare a lungo a tut-
to gas o qualsiasi altra condizione che
possa provocare il surriscaldamento del
motore.
HAUT3541
0–150 km (0–90 mi)
Evitare il funzionamento prolungato del mo-
tore con più di 1/3 acceleratore.
Dopo ogni ora di funzionamento, spegnere
il motore e lasciarlo raffreddare per cin-
que-dieci minuti.
Di tanto in tanto, cambiare il regime di rota-
zione del motore. Non usare costantemente
la stessa apertura di gas.
150–500 km (90–300 mi)
Evitare il funzionamento prolungato del mo-
tore con più di 1/2 acceleratore.
U53BH1H0 3 ページ ２０１５年９月１６日　水曜日　午前１１時１７分

Utilizzo e punti importanti relativi alla guida
5-4
1
2
3
45
6
7
8
9
10
11
12
500–1000 km (300–600 mi)
Evitare il funzionamento prolungato del mo-
tore con più di 3/4 acceleratore. ATTEN-
ZIONE: Dopo 1000 km (600 mi) di
funzionamento, ricordarsi di sostituire
l’olio motore e l’olio della trasmissione
finale, e di pulire il filtrino olio moto-
re.
[HCA16502]
1000 km (600 mi) e più
Evitare di fare funzionare a lungo il motore
a tutto gas. Di tanto in tanto, variare il regi-
me di rotazione del motore.ATTENZIONE
HCA10271
In caso di disfunzioni del motore durante
il periodo di rodaggio, fare controllare
immediatamente il mezzo da un conces-sionario Yamaha.
HAU17214
ParcheggioQuando si parcheggia, spegnere il motore e
togliere la chiave dal blocchetto accensio-
ne.
AVVERTENZA
HWA10312

Poiché il motore e l’impianto di sca-
rico possono divenire molto caldi,
parcheggiare in luoghi dove i pedo-
ni o i bambini non possano facil-
mente toccarli e scottarsi.

Non parcheggiare su pendenze o su
terreno soffice, altrimenti il veicolo
potrebbe ribaltarsi, aumentando il
rischio di perdite di carburante e in-
cendi.

Non parcheggiare accanto all’erba
o altri materiali infiammabili che po-trebbero prendere fuoco.
U53BH1H0 4 ページ ２０１５年９月１６日　水曜日　午前１１時１７分

6-1
1
2
3
4
567
8
9
10
11
12
Manutenzione e regolazione periodiche
HAUS1824
Le ispezioni, le regolazioni e le lubrificazioni
periodiche conserveranno il veicolo nelle
migliori condizioni possibili di sicurezza e di
efficienza. La sicurezza è un obbligo del
proprietario/utilizzatore del veicolo. I punti
più importanti relativi ai controlli, alle regola-
zioni ed alla lubrificazione del veicolo sono
illustrati nelle pagine seguenti.
Gli intervalli indicati nella tabella di manu-
tenzione periodica vanno considerati solo
come una guida generale in condizioni di
marcia normali. Tuttavia, potrebbe essere
necessario ridurre gli intervalli di manuten-
zione in funzione delle condizioni climati-
che, del terreno, della posizione geografica
e dell’impiego individuale.
AVVERTENZA
HWA10322
La mancanza di una manutenzione cor-
retta del veicolo o l’esecuzione errata di
procedure di manutenzione può aumen-
tare il rischio di infortuni o decessi du-
rante l’assistenza o l’uso del veicolo. Se
non si ha confidenza con la manutenzio-
ne del veicolo, farl a eseguire da un con-cessionario Yamaha.
AVVERTENZA
HWA15123
Spegnere il motore quando si esegue la manutenzione, a meno che non sia spe-
cificato diversamente.

Il motore in funzione ha parti in mo-
vimento in cui si possono impiglia-
re parti del corpo o abiti, e parti
elettriche che possono provocare
scosse o incendi.

Effettuare operazioni di assistenza
al veicolo con il motore in funzione
può provocare infortuni agli occhi,
scottature, incendi, o avvelenamen-
ti da monossido di carbonio – con
possibilità di decesso. Vedere pagi-
na 1-2 per maggiori informazioni sulmonossido di carbonio.AVVERTENZA
HWA10331
Questo scooter è progettato esclusiva-
mente per l’utilizzo su fondi stradali pa-
vimentati. Se lo scooter viene impiegato
su percorsi molto polverosi, fangosi o
bagnati, si deve pulire o sostituire più
spesso l’elemento del filtro dell’aria, al-
trimenti potrebbe verificarsi una rapida
usura del motore. Consultare un con-
cessionario Yamaha per gli intervalli dimanutenzione corretti.
AVVERTENZA
HWA15461
I dischi, le pinze, i tamburi e i rivestimen-
ti delle pastiglie dei freni raggiungono
temperature molto elevate durante l’uso.
Lasciare raffreddare i componenti dei
freni prima di toccarli per evitare possi-
bili ustioni.
U53BH1H0 1 ページ ２０１５年９月１６日　水曜日　午前１１時１７分

Manutenzione e regolazione periodiche
6-2
1
2
3
4
56
7
8
9
10
11
12
HAU17522
Kit attrezziIl kit attrezzi si trova all’interno del vano por-
taoggetti sotto la sella. (Vedere
pagina 3-10.)
Le informazioni per l’assistenza contenute
in questo libretto e il kit attrezzi in dotazione
hanno lo scopo di aiutarvi nell’esecuzione
della manutenzione preventiva e di piccole
riparazioni. È tuttavia possibile che, per
eseguire correttamente determinati lavori di
manutenzione, siano ne cessari degli attrez-
zi supplementari, come una chiave dinamo-
metrica.NOTASe non si è in possesso degli attrezzi o
dell’esperienza necessar i per un determina-
to lavoro, farlo esegu ire dal concessionario
Yamaha di fiducia.
1. Kit di attrezzi in dotazione
1
U53BH1H0 2 ページ ２０１５年９月１６日　水曜日　午前１１時１７分

Manutenzione e regolazione periodiche
6-3
1
2
3
4
567
8
9
10
11
12
HAU46872
NOTA
I controlli annuali vanno eseguiti ogni anno, a meno che in precedenza, non si sia raggiunta la scadenza di un intervallo
chilometrico (o per il Regno Unito, la scadenza di un intervallo basato sulle miglia).

Da 30000 km (17500 mi), ripetere gli intervalli di manutenzione iniziando da 6000 km (3500 mi).

Affidare l’assistenza delle posizioni evidenziate da un asterisco ad un concessionario Yamaha, in quanto richiedono utensili sp eciali,dati ed abilità tecnica.
U53BH1H0 3 ページ ２０１５年９月１６日　水曜日　午前１１時１７分

Manutenzione e regolazione periodiche
6-4
1
2
3
4
56
7
8
9
10
11
12
HAU46921
Tabella di manutenzione periodica per il sistema di controllo emissioniN. POSIZIONE INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL
LO
ANNUALE
1000 km
(600 mi) 6000 km
(3500 mi) 12000 km
(7000 mi) 18000 km
(10500 mi) 24000 km
(14000 mi)
1 *Circuito del
carburante Verificare che i tubi flessibili della
benzina non siano fessurati o
danneggiati. 
2 Candela Controllare lo stato.
Pulire e ripristinare la distanza
elettrodi. 

3 *Valvole Controllare il gioco valvole.
Regolare. 
4 *Iniezione
carburante Controllare il regime del minimo.

5 * Impianto di scarico Verificare l’assenza di perdite.
Serrare se necessario.
Sostituire la(e)
guarnizione(i) se
necessario. 
U53BH1H0 4 ページ ２０１５年９月１６日　水曜日　午前１１時１７分

Manutenzione e regolazione periodiche
6-5
1
2
3
4
567
8
9
10
11
12
HAU1771A
Tabella manutenzione generale e lubrificazioneN. POSIZIONE INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL
LO
ANNUALE
1000 km
(600 mi) 6000 km
(3500 mi) 12000 km
(7000 mi) 18000 km
(10500 mi) 24000 km
(14000 mi)
1 Elemento filtrante Sostituire. 
2 Tubetto ispezione
cassa filtro Pulire.

3 Elemento filtrante
carter cinghia
trapezoidale Pulire.

Sostituire. 
4 * Freno anteriore Controllare il funzionamento, il
livello del liquido e l’assenza di
perdite nel veicolo. 
Sostituire le pastiglie dei freni. Se consumate fino al limite
5 * Freno posteriore Controllare il funzionamento e
regolare il gioco della leva del
freno. 
Sostituire le ganasce freno. Se consumate fino al limite
6 * Tubo freno Controllare se vi sono
fessurazioni o danneggiamenti.
Controllare che la posa e il serraggio siano corretti. 
Sostituire. Ogni 4 anni
7 *Ruote Controllare il disassamento e
danneggiamenti. 
8 *Pneumatici Controllare la profondità del
battistrada e danneggiamenti.
Sostituire se necessario.
Controllare la pressione dell’aria.
Correggere se necessario. 
9 * Cuscinetti ruote Controllare che i cuscinetti non
siano allentati o danneggiati. 
U53BH1H0 5 ページ ２０１５年９月１６日　水曜日　午前１１時１７分

Manutenzione e regolazione periodiche
6-6
1
2
3
4
56
7
8
9
10
11
12
10 *Cuscinetti dello
sterzo Controllare il gioco dei cuscinetti e
la durezza della sterzo. 
Lubrificare con grasso a base di sapone di litio. Ogni 50000 km (30000 mi)
11 *Fissaggi della parte
ciclistica Accertarsi che tutti i dadi, i bulloni
e le viti siano serrati
correttamente. 
12 *Perno di rotazione
leva freno anteriore Lubrificare con grasso a base di
sapone di litio. 
13 *Punti di
articolazione leva
freno posteriore Lubrificare con grasso al silicone.

14 Cavalletto centrale Controllare il funzionamento.
Lubrificare. 
15 * Forcella Controllare il funzionamento e
l’assenza di perdite di olio. 
16 *Gruppo
dell’ammortizzatore Controllare il funzionamento e
l’assenza di perdite di olio
nell’ammortizzatore. 
17 Olio motore Cambiare. (Vedere pagina 3-2.)
Quando l’indicatore cambio olio si accende [5000 km (3000 mi)
dopo i primi 1000 km (600 mi) e successivamente ogni 6000 km (3500 mi)]
Controllare il livello dell’olio e l’assenza di perdite di olio nel
veicolo. Ogni 3000 km (1800 mi)

18 Filtrino olio motore 5000 km (3000 mi) dopo i primi 1000 km (600 mi) e ogni 6000 km
(3500 mi) successivi
19 *Sistema di
raffreddamento Controllare il livello del liquido
refrigerante e l’assenza di perdite
di olio nel veicolo. 
Cambiare liquido refr igerante. Ogni 3 anni
N. POSIZIONE
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL
LO
ANNUALE
1000 km
(600 mi) 6000 km
(3500 mi) 12000 km
(7000 mi) 18000 km
(10500 mi) 24000 km
(14000 mi)U53BH1H0 6 ページ ２０１５年９月１６日　水曜日　午前１１時１７分
