YAMAHA XENTER 125 2016 Manuale duso (in Italian)

Manutenzione e regolazione periodiche
6-17
1
2
3
4
567
8
9
10
11
12
3. Estrarre l’elemento filtrante.
4. Inserire un nuovo elemento filtrante nella cassa filtro. ATTENZIONE: Veri-
ficare che l’elemento del filtro
dell’aria sia alloggiato correttamen-
te nella cassa filtro. Non si deve mai
far funzionare il motore senza l’ele-
mento del filtro dell’aria installato,
altrimenti il pistone (i pistoni) e/o il
cilindro (i cilindri) potrebbero usu-
rarsi eccessivamente.
[HCA10482]
5. Installare il coperchio cassa filtro in- stallando le viti ed il coperchio a vite.
Pulizia del tubetto ispezione cassa filtro 1. Controllare se il tubo sul retro della cassa filtro contiene depositi di sporco
o d’acqua.
2. In presenza di polvere o di acqua, to- gliere il tubo, pulirlo e poi installarlo
nuovamente.
Pulizia dell’elemento filtrante carter cin-
ghia trapezoidale 1. Rimuovere il pannello B. (Vedere
pagina 6-10.)
2. Togliere il coperchio cassa filtro del carter cinghia trapezoidale togliendo i
bulloni.
3. Estrarre l’elemento filtrante, quindi pu- lirlo con aria compressa. ATTENZIO-
NE: Per evitare di danneggiare
l’elemento del filtro aria, maneg-
giarlo con delicatezza e non torcer- lo.
[HCA10522]
4. Inserire l’elemento nella cassa filtro.
5. Installare il coperchio cassa filtro car-
ter cinghia trapezoidale installando i
bulloni.
6. Installare il pannello.

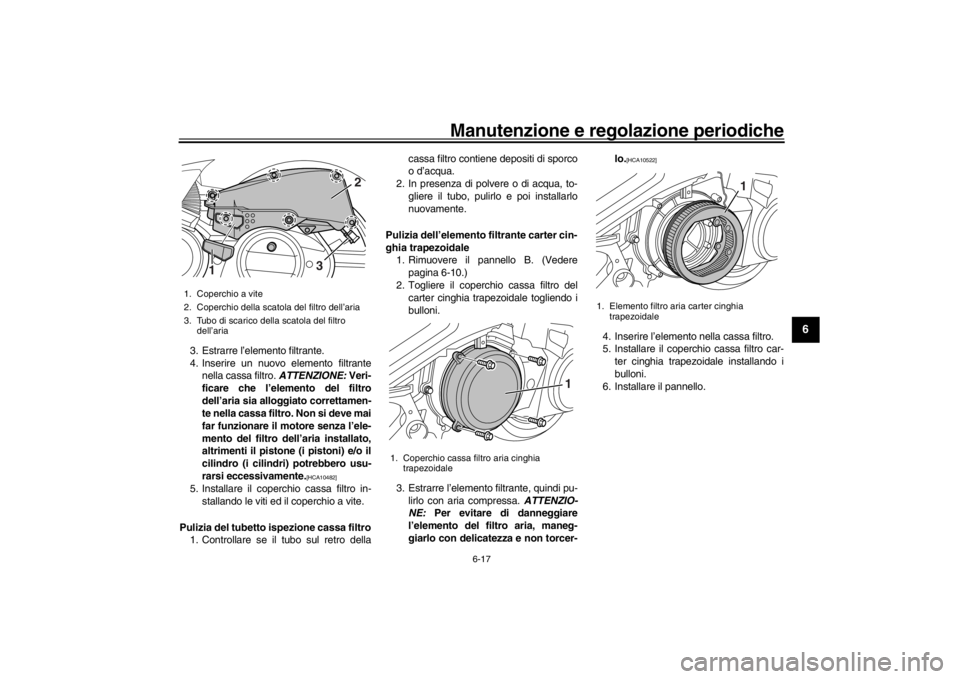

1. Coperchio a vite
2. Coperchio della scatola del filtro dell’aria
3. Tubo di scarico della scatola del filtro dell’aria
2
3
1
1. Coperchio cassa filtro aria cinghia trapezoidale
1
1. Elemento filtro aria carter cinghia trapezoidale
1
U53BH1H0 17 ページ ２０１５年９月１６日　水曜日　午前１１時１７分

Manutenzione e regolazione periodiche
6-18
1
2
3
4
56
7
8
9
10
11
12
HAU44735
Controllo del regime del minimoControllare il regime del minimo e, se ne-
cessario, farlo correggere da un concessio-
nario Yamaha.
HAU21386

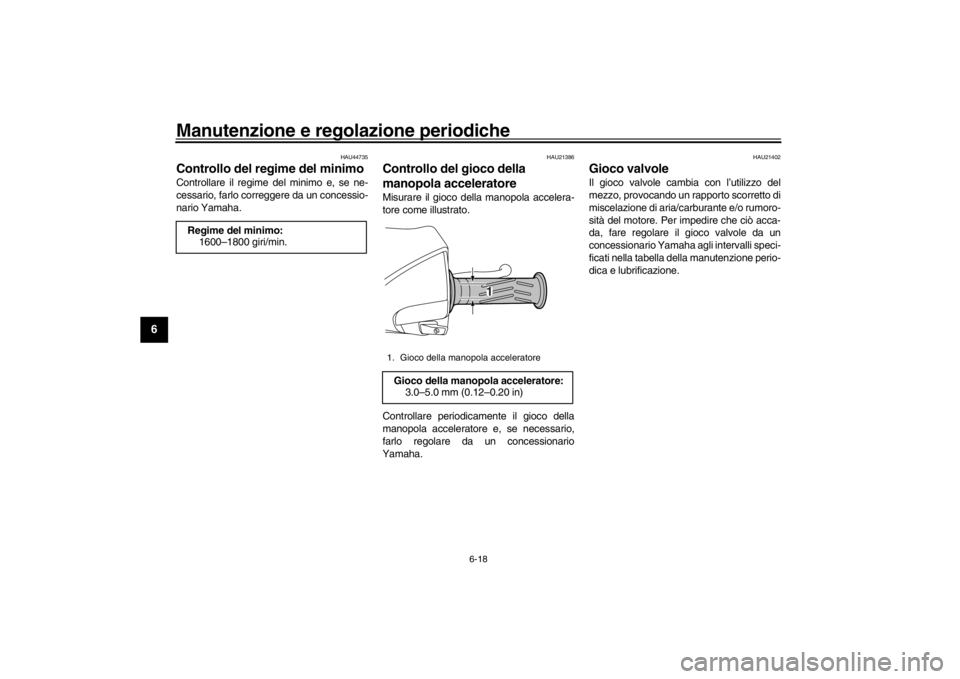

Controllo del gioco della
manopola acceleratoreMisurare il gioco della manopola accelera-
tore come illustrato.
Controllare periodicamente il gioco della
manopola acceleratore e, se necessario,
farlo regolare da un concessionario
Yamaha.
HAU21402
Gioco valvoleIl gioco valvole cambia con l’utilizzo del
mezzo, provocando un rapporto scorretto di
miscelazione di aria/carburante e/o rumoro-
sità del motore. Per impedire che ciò acca-
da, fare regolare il gioco valvole da un
concessionario Yamaha agli intervalli speci-
ficati nella tabella della manutenzione perio-
dica e lubrificazione.
Regime del minimo:
1600–1800 giri/min.
1. Gioco della manopola acceleratoreGioco della manopola acceleratore:3.0–5.0 mm (0.12–0.20 in)
1
U53BH1H0 18 ページ ２０１５年９月１６日　水曜日　午前１１時１７分

Manutenzione e regolazione periodiche
6-19
1
2
3
4
567
8
9
10
11
12
HAU61710

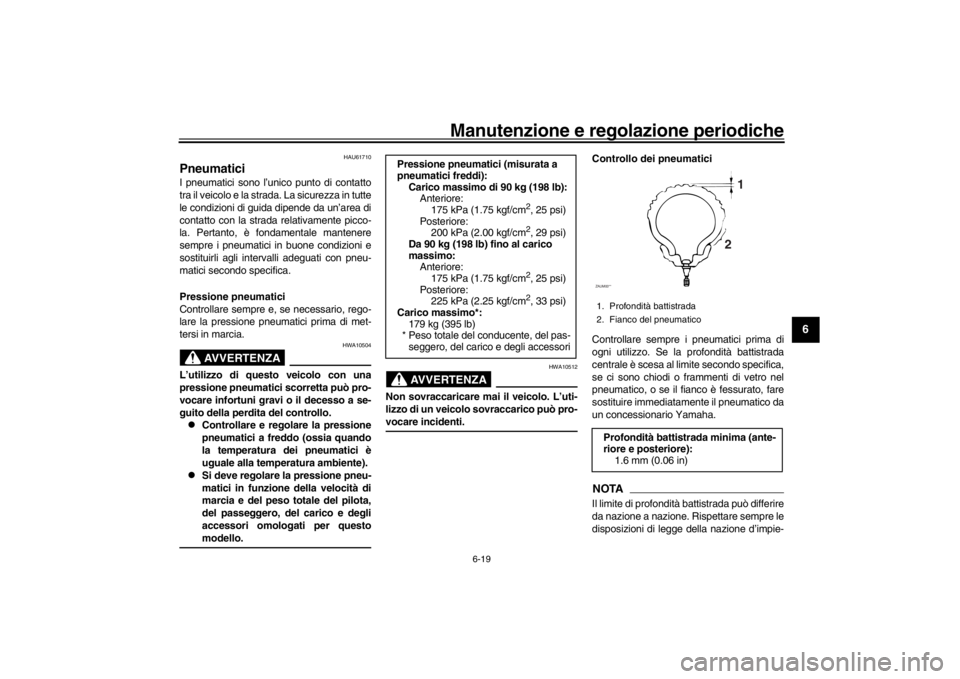

PneumaticiI pneumatici sono l’unico punto di contatto
tra il veicolo e la strada. La sicurezza in tutte
le condizioni di guida dipende da un’area di
contatto con la strada relativamente picco-
la. Pertanto, è fondamentale mantenere
sempre i pneumatici in buone condizioni e
sostituirli agli intervalli adeguati con pneu-
matici secondo specifica.
Pressione pneumatici
Controllare sempre e, se necessario, rego-
lare la pressione pneumatici prima di met-
tersi in marcia.
AVVERTENZA
HWA10504
L’utilizzo di questo veicolo con una
pressione pneumatici scorretta può pro-
vocare infortuni gravi o il decesso a se-
guito della perdita del controllo.
Controllare e regolare la pressione
pneumatici a freddo (ossia quando
la temperatura dei pneumatici è
uguale alla temperatura ambiente).

Si deve regolare la pressione pneu-
matici in funzione della velocità di
marcia e del peso totale del pilota,
del passeggero, del carico e degli
accessori omologati per questomodello.
AVVERTENZA
HWA10512
Non sovraccaricare mai il veicolo. L’uti-
lizzo di un veicolo sovraccarico può pro-vocare incidenti. Controllo dei pneumatici
Controllare sempre i pneumatici prima di
ogni utilizzo. Se la profondità battistrada
centrale è scesa al limite secondo specifica,
se ci sono chiodi o frammenti di vetro nel
pneumatico, o se il fianco è fessurato, fare
sostituire immediatamente il pneumatico da
un concessionario Yamaha.
NOTAIl limite di profondità battistrada può differire
da nazione a nazione. Rispettare sempre le
disposizioni di legge della nazione d’impie-
Pressione pneumatici (misurata a
pneumatici freddi):
Carico massimo di 90 kg (198 lb):Anteriore:
175 kPa (1.75 kgf/cm
2, 25 psi)
Posteriore: 200 kPa (2.00 kgf/cm2, 29 psi)
Da 90 kg (198 lb) fino al carico
massimo: Anteriore:
175 kPa (1.75 kgf/cm2, 25 psi)
Posteriore: 225 kPa (2.25 kgf/cm2, 33 psi)
Carico massimo*: 179 kg (395 lb)
* Peso totale del conducente, del pas-
seggero, del carico e degli accessori
1. Profondità battistrada
2. Fianco del pneumaticoProfondità battistrada minima (ante-
riore e posteriore): 1.6 mm (0.06 in)ZAUM00**
1
2
U53BH1H0 19 ページ ２０１５年９月１６日　水曜日　午前１１時１７分

Manutenzione e regolazione periodiche
6-20
1
2
3
4
56
7
8
9
10
11
12
go.
AVVERTENZA
HWA10472

Fare sostituire i pneumatici ecces-
sivamente consumati da un con-
cessionario Yamaha. Oltre ad
essere illegale, l’utilizzo del veicolo
con pneumatici eccessivamente
usurati riduce la stabilità di marcia e
può provocare la perdita del con-
trollo del mezzo.

Consigliamo di affidare la sostitu-
zione di tutte le parti in relazione
alle ruote ed ai freni, compresi i
pneumatici, ad un concessionario
Yamaha, che possiede le cono-
scenze tecniche e l’esperienza ne-
cessarie.

Marciare a velocità moderate dopo
il cambio di un pneumatico, per per-
mettere alla supe rficie del pneuma-
tico di “rodarsi”, in modo da poter
sviluppare al meglio le proprie ca-ratteristiche.
Informazioni sui pneumatici
Questo modello è equipaggiato con pneu-
matici senza camera d’aria e valvole aria
pneumatici.
I pneumatici invecchiano, anche se non sono stati utilizzati o se sono stati utilizzati
solo occasionalmente.
La presenza di cre-
pe sul battistrada e sulla gomma dei fianchi,
talvolta accompagnata dalla deformazione
della carcassa, sono un segno evidente
dell’invecchiamento. I pneumatici vecchi e
invecchiati devono essere controllati da
gommisti specializzati per appurare l’idonei-
tà a proseguirne l’uso.
AVVERTENZA
HWA10462
Il pneumatico anteriore e quello poste-
riore devono essere della stessa marca e
design, altrimenti le caratteristiche di
manovrabilità del veicolo possono esse-re differenti, provocando incidenti.
Dopo prove approfondite, Yamaha ha ap-
provato per questo modello soltanto gli
pneumatici elencati di seguito.
HAU21963
Ruote in legaPer garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
vostro veicolo, fare attenzione ai seguenti
punti che riguardano le ruote prescritte se-
condo specifica.
Prima di ogni utilizzo, controllare sem-
pre che i cerchi non presentino cric-
che, piegature, deformazioni o
danneggiamenti di altro tipo. Se si ri-
scontrano danneggiamenti, fare sosti-
tuire la ruota da un concessionario
Yamaha. Non tentare di eseguire
nemmeno la minima riparazione di
una ruota. In caso di deformazioni o di
cricche, la ruota va sostituita.

In caso di sostituzione del pneumatico
o della ruota, occorre eseguire il bilan-
ciamento della ruota. Lo sbilanciamen-
to della ruota può provocare
prestazioni scarse ed una cattiva ma-
novrabilità del mezzo e può abbreviare
la durata dei pneumatici.
Pneumatico anteriore:
Dimensioni: 100 / 80 - 16M/C 50P
Produttore/modello: DURO / DM1157F
Pneumatico posteriore:
Dimensioni: 120 / 80 - 16M/C 60P
Produttore/modello:
DURO / DM1157
U53BH1H0 20 ページ ２０１５年９月１６日　水曜日　午前１１時１７分

Manutenzione e regolazione periodiche
6-21
1
2
3
4
567
8
9
10
11
12
HAUS2002

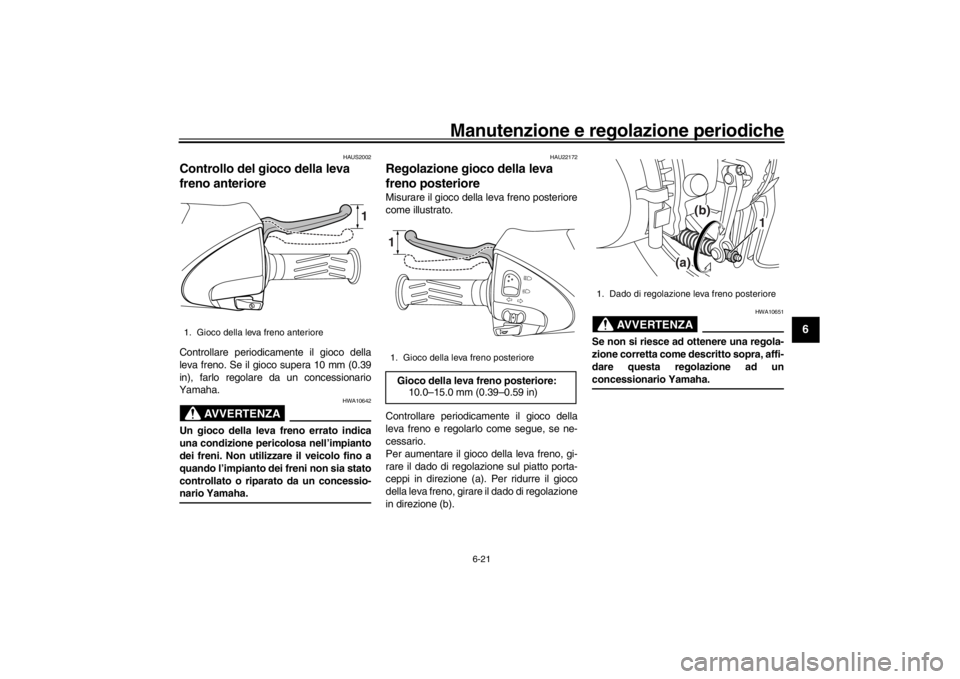

Controllo del gioco della leva
freno anterioreControllare periodicamente il gioco della
leva freno. Se il gioco supera 10 mm (0.39
in), farlo regolare da un concessionario
Yamaha.
AVVERTENZA
HWA10642
Un gioco della leva freno errato indica
una condizione pericolosa nell’impianto
dei freni. Non utilizzare il veicolo fino a
quando l’impianto dei freni non sia stato
controllato o riparato da un concessio-nario Yamaha.
HAU22172
Regolazione gioco della leva
freno posterioreMisurare il gioco della leva freno posteriore
come illustrato.
Controllare periodicamente il gioco della
leva freno e regolarlo come segue, se ne-
cessario.
Per aumentare il gioco della leva freno, gi-
rare il dado di regolazione sul piatto porta-
ceppi in direzione (a). Per ridurre il gioco
della leva freno, girare il dado di regolazione
in direzione (b).
AVVERTENZA
HWA10651
Se non si riesce ad ottenere una regola-
zione corretta come descritto sopra, affi-
dare questa regolazione ad unconcessionario Yamaha.
1. Gioco della leva freno anteriore
1
1. Gioco della leva freno posterioreGioco della leva freno posteriore: 10.0–15.0 mm (0.39–0.59 in)1
1. Dado di regolazione leva freno posteriore
(a) (b)
1
U53BH1H0 21 ページ ２０１５年９月１６日　水曜日　午前１１時１７分

Manutenzione e regolazione periodiche
6-22
1
2
3
4
56
7
8
9
10
11
12
HAU22382

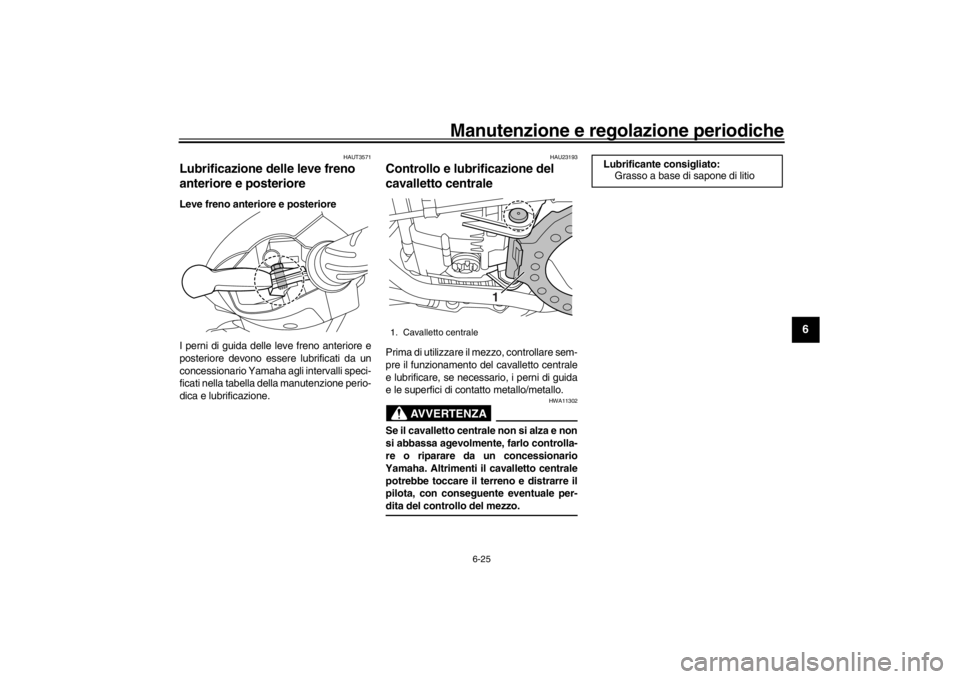

Controllo delle pastiglie freno
anteriore e dei ceppi freno
posteriore Si deve verificare il consumo delle pastiglie
freno anteriore e dei ceppi freno posteriore
agli intervalli specificati nella tabella della
manutenzione periodica e lubrificazione.
HAU22421
Pastiglie del freno anteriore
Ciascuna pastiglia del freno anteriore è
provvista di una scanalatura di indicazione
usura, che consente di verificare l’usura del-
la pastiglia senza dover disassemblare il
freno. Per controllare l’usura della pastiglia, controllare la scanalatura di indicazione
usura. Se una pastiglia si è usurata al punto
che la scanalatura di indicazione usura è
quasi scomparsa, fare sostituire in gruppo
le pastiglie dei fr
eni da un concessionario
Yamaha.
HAU22541
Ganasce del freno posteriore
Il freno posteriore è provvisto di un indicato-
re d’usura, che consente di verificare l’usura
delle ganasce senza dover disassemblare il
freno. Per controllare l’usura delle ganasce,
controllare la posizione dell’indicatore
d’usura mentre si aziona il freno. Se una ga-
nascia si è usurata al punto che l’indicatore
d’usura ha raggiunto la tacca del limite
d’usura, fare sostituire in gruppo le ganasce dei freni da un concessionario Yamaha.

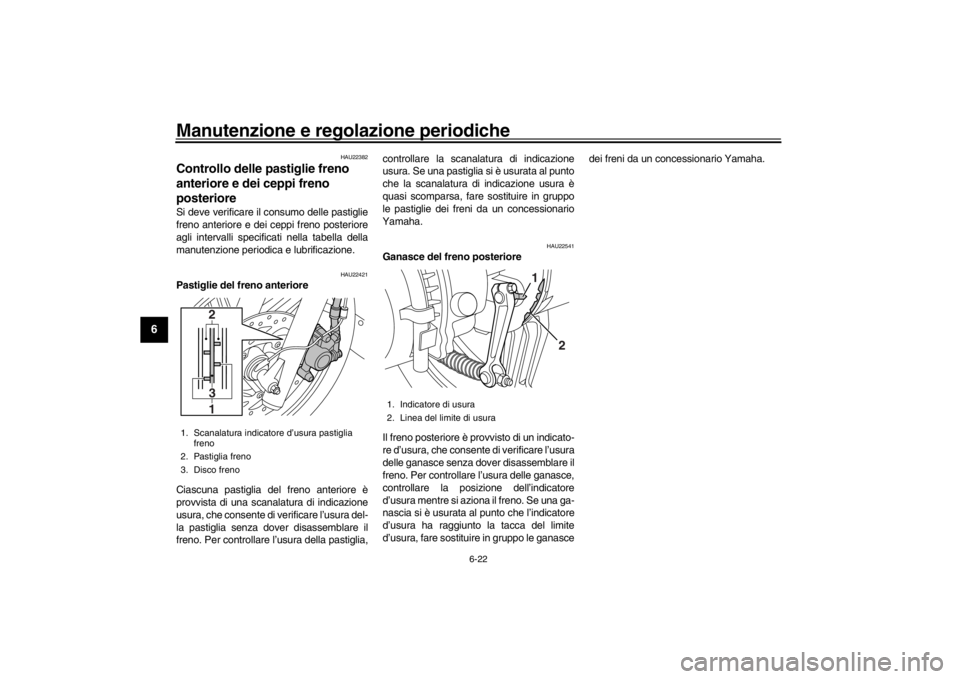

1. Scanalatura indicatore d’usura pastiglia
freno
2. Pastiglia freno
3. Disco freno
2
3
1
1. Indicatore di usura
2. Linea del limite di usura
1
2
U53BH1H0 22 ページ ２０１５年９月１６日　水曜日　午前１１時１７分

Manutenzione e regolazione periodiche
6-23
1
2
3
4
567
8
9
10
11
12
HAU32346

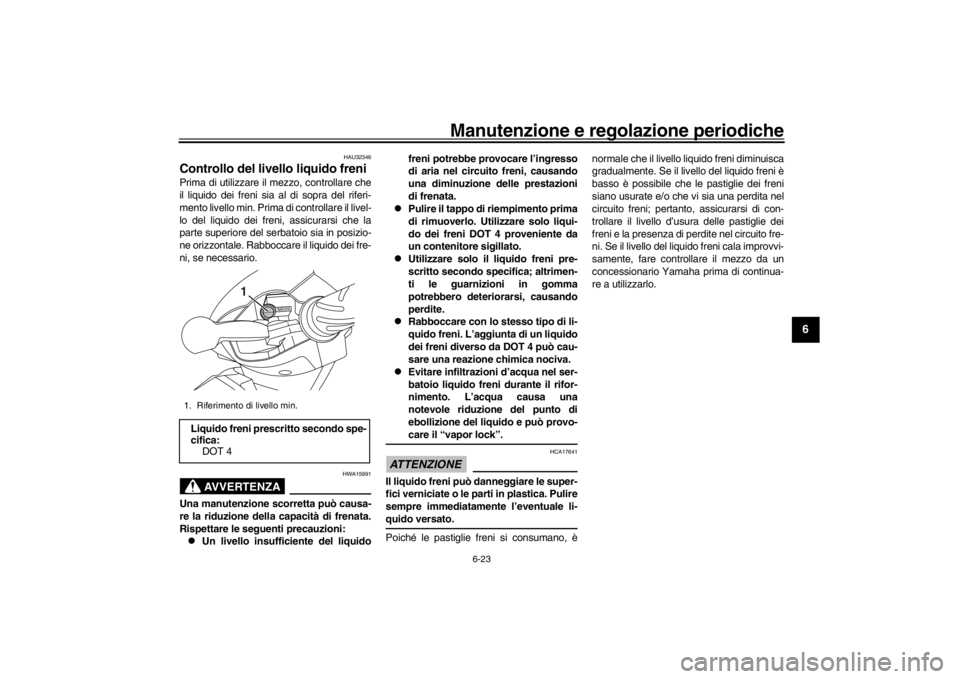

Controllo del livello liquido freniPrima di utilizzare il mezzo, controllare che
il liquido dei freni sia al di sopra del riferi-
mento livello min. Prima di controllare il livel-
lo del liquido dei freni, assicurarsi che la
parte superiore del serbatoio sia in posizio-
ne orizzontale. Rabboccare il liquido dei fre-
ni, se necessario.
AVVERTENZA
HWA15991
Una manutenzione scorretta può causa-
re la riduzione dell a capacità di frenata.
Rispettare le seguenti precauzioni:
Un livello insufficiente del liquido freni potrebbe provocare l’ingresso
di aria nel circuito freni, causando
una diminuzione delle prestazioni
di frenata.

Pulire il tappo di riempimento prima
di rimuoverlo. Utilizzare solo liqui-
do dei freni DOT 4 proveniente da
un contenitore sigillato.

Utilizzare solo il liquido freni pre-
scritto secondo specifica; altrimen-
ti le guarnizioni in gomma
potrebbero deteriorarsi, causando
perdite.

Rabboccare con lo stesso tipo di li-
quido freni. L’aggiunta di un liquido
dei freni diverso da DOT 4 può cau-
sare una reazione chimica nociva.

Evitare infiltrazioni d’acqua nel ser-
batoio liquido freni durante il rifor-
nimento. L’acqua causa una
notevole riduzione del punto di
ebollizione del liquido e può provo-care il “vapor lock”.
ATTENZIONE
HCA17641
Il liquido freni può danneggiare le super-
fici verniciate o le parti in plastica. Pulire
sempre immediatamente l’eventuale li-quido versato.
Poiché le pastiglie
freni si consumano, è normale che il livello liquido freni diminuisca
gradualmente. Se il livello del liquido freni è
basso è possibile che le pastiglie dei freni
siano usurate e/o che vi sia una perdita nel
circuito freni; pertanto, assicurarsi di con-
trollare il livello d’usura delle pastiglie dei
freni e la presenza di perdite nel circuito fre-
ni. Se il livello del liquido freni cala improvvi-
samente, fare controllare il mezzo da un
concessionario Yamaha prima di continua-
re a utilizzarlo.
1. Riferimento di livello min.Liquido freni prescritto secondo spe-
cifica:
DOT 4
1
U53BH1H0 23 ページ ２０１５年９月１６日　水曜日　午前１１時１７分

Manutenzione e regolazione periodiche
6-24
1
2
3
4
56
7
8
9
10
11
12
HAU22724
Sostituzione del liquido freni Fare cambiare il liquido freni da un conces-
sionario Yamaha agli intervalli specificati
nella tabella della manutenzione periodica e
lubrificazione. Inoltre fare sostituire i parao-
lio della pompa freno e della pinza, come
pure il tubo freno agli intervalli elencati qui di
seguito, oppure se presentano danneggia-
menti o perdite.
Paraolio: Sostituire ogni due anni.

Tubo freno: Sostituire ogni quattro an-
ni.
HAU23098
Controllo e lubrificazione dei
caviPrima di utilizzare il mezzo, controllare sem-
pre il funzionamento di tutti i cavi di coman-
do e le condizioni dei cavi, e lubrificare le
estremità cavi, se necessario. Se un cavo è
danneggiato o non si muove agevolmente,
farlo controllare o sostituire da un conces-
sionario Yamaha. AVVERTENZA! Even-
tuali danni al corpo esterno dei cavi
possono comportare l’arrugginimento
dei cavi all’interno e interferire sul movi-
mento dei cavi stessi. Se i cavi sono
danneggiati, sostituirli al più presto pos-
sibile per prevenire condizioni di manca-
ta sicurezza.
[HWA10712] HAU23115
Controllo e lubrificazione della
manopola e del cavo
acceleratorePrima di ogni utilizzo, controllare sempre il
funzionamento della manopola accelerato-
re. Inoltre, si deve fare
lubrificare il cavo da
un concessionario Yam aha agli intervalli
specificati nella tabella di manutenzione pe-
riodica.
Il cavo acceleratore è equipaggiato con una
copertura in gomma. Accertarsi che la co-
pertura sia installata correttamente. Anche
se installata correttamente, la copertura
non protegge completamente il cavo
dall’eventuale penetrazione di acqua. Per-
tanto, prestare attenz ione a non versare ac-
qua direttamente sulla copertura o sul cavo
quando si lava il veicolo. Se il cavo o la co-
pertura si sporcano, pulirli con un panno
umido.
Lubrificante consigliato:
lubrificante per cavi Yamaha o altro
lubrificante per cavi idoneo
U53BH1H0 24 ページ ２０１５年９月１６日　水曜日　午前１１時１７分

Manutenzione e regolazione periodiche
6-25
1
2
3
4
567
8
9
10
11
12
HAUT3571
Lubrificazione delle leve freno
anteriore e posterioreLeve freno anteriore e posteriore
I perni di guida delle leve freno anteriore e
posteriore devono esse re lubrificati da un
concessionario Yamaha ag li intervalli speci-
ficati nella tabella della manutenzione perio-
dica e lubrificazione.
HAU23193
Controllo e lubrificazione del
cavalletto centralePrima di utilizzare il mezzo, controllare sem-
pre il funzionamento del cavalletto centrale
e lubrificare, se necessa rio, i perni di guida
e le superfici di cont atto metallo/metallo.
AVVERTENZA
HWA11302
Se il cavalletto centrale non si alza e non
si abbassa agevolmente, farlo controlla-
re o riparare da un concessionario
Yamaha. Altrimenti il cavalletto centrale
potrebbe toccare il terreno e distrarre il
pilota, con conseguente eventuale per-dita del controllo del mezzo.1. Cavalletto centrale
1
Lubrificante consigliato:
Grasso a base di sapone di litio
U53BH1H0 25 ページ ２０１５年９月１６日　水曜日　午前１１時１７分

Manutenzione e regolazione periodiche
6-26
1
2
3
4
56
7
8
9
10
11
12
HAU23273

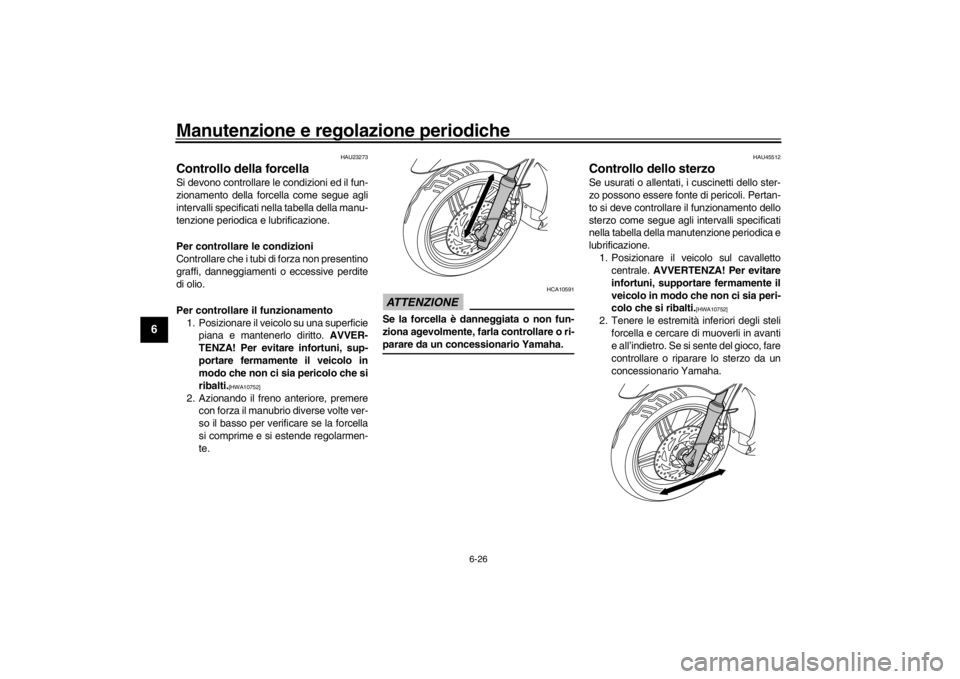

Controllo della forcellaSi devono controllare le condizioni ed il fun-
zionamento della forcella come segue agli
intervalli specificati nella tabella della manu-
tenzione periodica e lubrificazione.
Per controllare le condizioni
Controllare che i tubi di forza non presentino
graffi, danneggiamenti o eccessive perdite
di olio.
Per controllare il funzionamento 1. Posizionare il veicolo su una superficie piana e mantenerlo diritto. AVVER-
TENZA! Per evitare infortuni, sup-
portare fermamente il veicolo in
modo che non ci sia pericolo che si
ribalti.
[HWA10752]
2. Azionando il freno anteriore, premere con forza il manubrio diverse volte ver-
so il basso per verificare se la forcella
si comprime e si estende regolarmen-
te.
ATTENZIONE
HCA10591
Se la forcella è danneggiata o non fun-
ziona agevolmente, farla controllare o ri-parare da un concessionario Yamaha.
HAU45512
Controllo dello sterzoSe usurati o allentati, i cuscinetti dello ster-
zo possono essere fonte di pericoli. Pertan-
to si deve controllare il funzionamento dello
sterzo come segue agli intervalli specificati
nella tabella della manutenzione periodica e
lubrificazione.1. Posizionare il veicolo sul cavalletto centrale. AVVERTENZA! Per evitare
infortuni, supportare fermamente il
veicolo in modo che non ci sia peri-
colo che si ribalti.
[HWA10752]
2. Tenere le estremità inferiori degli steli forcella e cercare di muoverli in avanti
e all’indietro. Se si sente del gioco, fare
controllare o riparare lo sterzo da un
concessionario Yamaha.
U53BH1H0 26 ページ ２０１５年９月１６日　水曜日　午前１１時１７分
