YAMAHA XJ6-N 2016 Notices Demploi (in French)

Commandes et instruments
3-17
3
Ce moteur Yamaha fonctionne à l’essence
ordinaire sans plomb d’un indice d’octane
recherche de minimum 95. Si des cogne-
ments ou cliquetis surviennent, utiliser une
marque d’essence différente ou une es-
sence super sans plomb. L’essence sans
plomb prolonge la durée de service des
bougies et réduit les frais d’entretien.
Carburants essence-alcool
Il existe deux types de carburants essence-
alcool : l’un à l’éthanol et l’autre au métha-
nol. Le carburant à l’éthanol peut être utilisé
lorsque la concentration en éthanol ne dé-
passe pas 10 % (E10). Yamaha déconseille
l’utilisation de carburant au méthanol. En
effet, celui-ci risque d’endommager le sys-
tème d’alimentation en carburant ou de
modifier le comportement du véhicule.FAU55512
Durite de mise à l’air d u réservoir
d e carburant et durite de trop-
plein
Avant d’utiliser la moto :
 S’assurer du branchement correct de
chaque durite.
 S’assurer de l’absence de craquelure
ou d’endommagement sur chaque
durite, et remplacer si nécessaire.
 S’assurer de l’absence d’obstruction
à l’extrémité de chaque durite, et net-
toyer si nécessaire.
 S’assurer que chaque durite est bien
acheminée à travers le collier à pince.
 S’assurer que le repère sur chaque
durite se situe en dessous du collier à
pince.
1. Durite de mise à l’air du réservoir de carbu-
rant et durite de trop-plein
2. Collier
3. Position d’origine (repère en couleur)
3
1
2
UB61F1F0.book Page 17 Tuesday, September 15, 2015 5:29 PM

Commandes et instruments
3-18
3
FAU13434
Pot catalytique
Le système d’échappement de ce véhicule
est équipé d’un pot catalytique.
AVERTISSEMENT
FWA10863
Le système d ’échappement est brûlant
lorsque le moteur a tourné. Pour éviter
tout risque d’incen die et d e brûlures :
 Ne pas garer le véhicule à proximité
d’objets ou matériaux posant un
risque d’incen die, tel que d e l’herbe
ou d’autres matières facilement in-
flammables.
 Garer le véhicule d e façon à limiter
les risques que des piétons ou des
enfants touchent le circuit d’échap-
pement brûlant.
 S’assurer que le système d’échap-
pement est refroi di avant d’effec-
tuer tout travail sur le véhicule.
 Ne pas faire tourner le moteur au
ralenti pour plus de quelques minu-
tes. Un ralenti prolongé pourrait
provoquer une accumulation de
chaleur.
ATTENTION
FCA10702
Utiliser uniquement d e l’essence sans
plomb. L’utilisation d’essence avec
plomb va en dommager irrémé diable-
ment le pot catalytique.
FAU32981
Selle
Dépose de la selle
1. Introduire la clé dans la serrure de la selle, puis la tourne r dans le sens in-
verse des aiguilles d’une montre.
2. Tout en maintenant la clé à cette posi- tion, relever l’arrière de la selle, puis
retirer celle-ci.
Repose de la selle
1. Insérer la patte de fixation à l’avant de
la selle dans le support de selle,
comme illustré.
2. Appuyer ensuite sur l’arrière de la selle afin de la refermer correctement.
3. Retirer la clé.
1. Serrure de selle
2. Déverrouiller.
1. Patte de fixation
2. Support de selle
1 2
1
2
UB61F1F0.book Page 18 Tuesday, September 15, 2015 5:29 PM

Commandes et instruments
3-19
3
N.B.
S’assurer que la selle est bien remise en
place avant de démarrer.
FAU46752
Accroche-casque
L’accroche-casque est situé sous la selle.
Le véhicule est équipé d’un câble ac-
croche-casque, inclus dans la trousse de
réparation. Ce câble permet d’attacher un
casque à l’accroche-casque.
Fixation d’un casque à l’accroche-cas-
que 1. Déposer la selle. (Voir page 3-18.)
2. Faire passer le câble accroche-cas-
que dans la boucle de la sangle du
casque, puis accrocher les boucles du
câble à l’accroche-casque.
3. Placer le casque du côté droit du vé- hicule, puis remettre la selle en place.
AVERTISSEMENT ! Ne jamais rou- ler avec un casque accroché à l’ac-
1. Accroche-casque
2. Trousse de réparation
3. Câble accroche-casque
1. Casque
2. Câble accroche-casque
3. Accroche-casque
2
3
1
123
UB61F1F0.book Page 19 Tuesday, September 15, 2015 5:29 PM

Commandes et instruments
3-20
3
croche-casque, car le casque pour-
rait heurter un objet et cela risque
de provoquer la perte de contrôle
d u véhicule et être la cause d’un ac-
ci dent.
[FWA10162]
Retrait d’un casque d e l’accroche-cas-
que
Déposer la selle, décrocher le câble de l’ac-
croche-casque et le retirer de la sangle du
casque, puis remettre la selle en place.
FAU14454

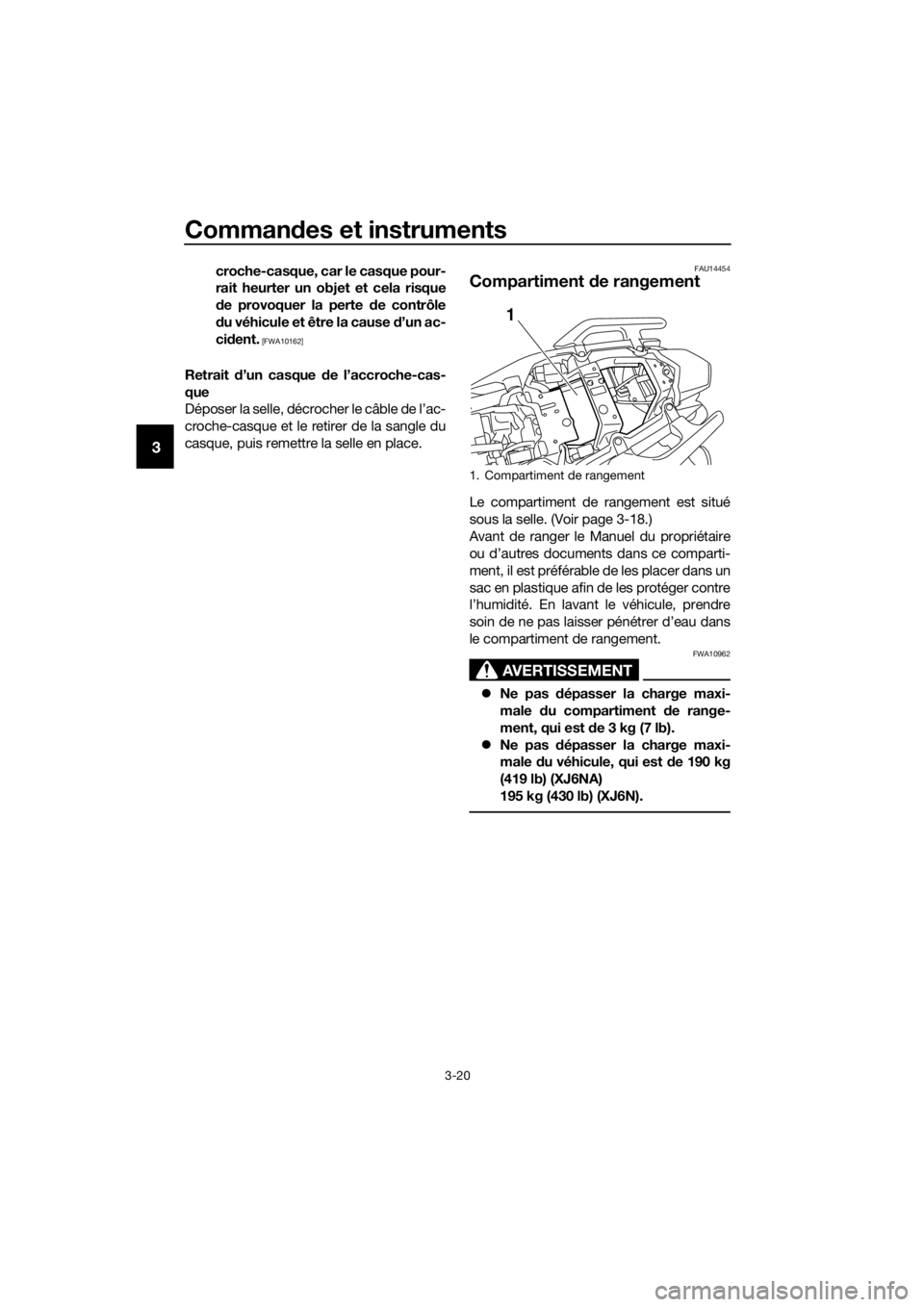

Compartiment de rangement
Le compartiment de rangement est situé
sous la selle. (Voir page 3-18.)
Avant de ranger le Manuel du propriétaire
ou d’autres documents dans ce comparti-
ment, il est préférable de les placer dans un
sac en plastique afin de les protéger contre
l’humidité. En lavant le véhicule, prendre
soin de ne pas laisser pénétrer d’eau dans
le compartiment de rangement.
AVERTISSEMENT
FWA10962
 Ne pas d épasser la charge maxi-
male du compartiment de range-
ment, qui est d e 3 kg (7 lb).
 Ne pas d épasser la charge maxi-
male du véhicule, qui est de 190 kg
(419 lb) (XJ6NA)
195 kg (430 lb) (XJ6N).
1. Compartiment de rangement
1
UB61F1F0.book Page 20 Tuesday, September 15, 2015 5:29 PM

Commandes et instruments
3-21
3
FAU46833

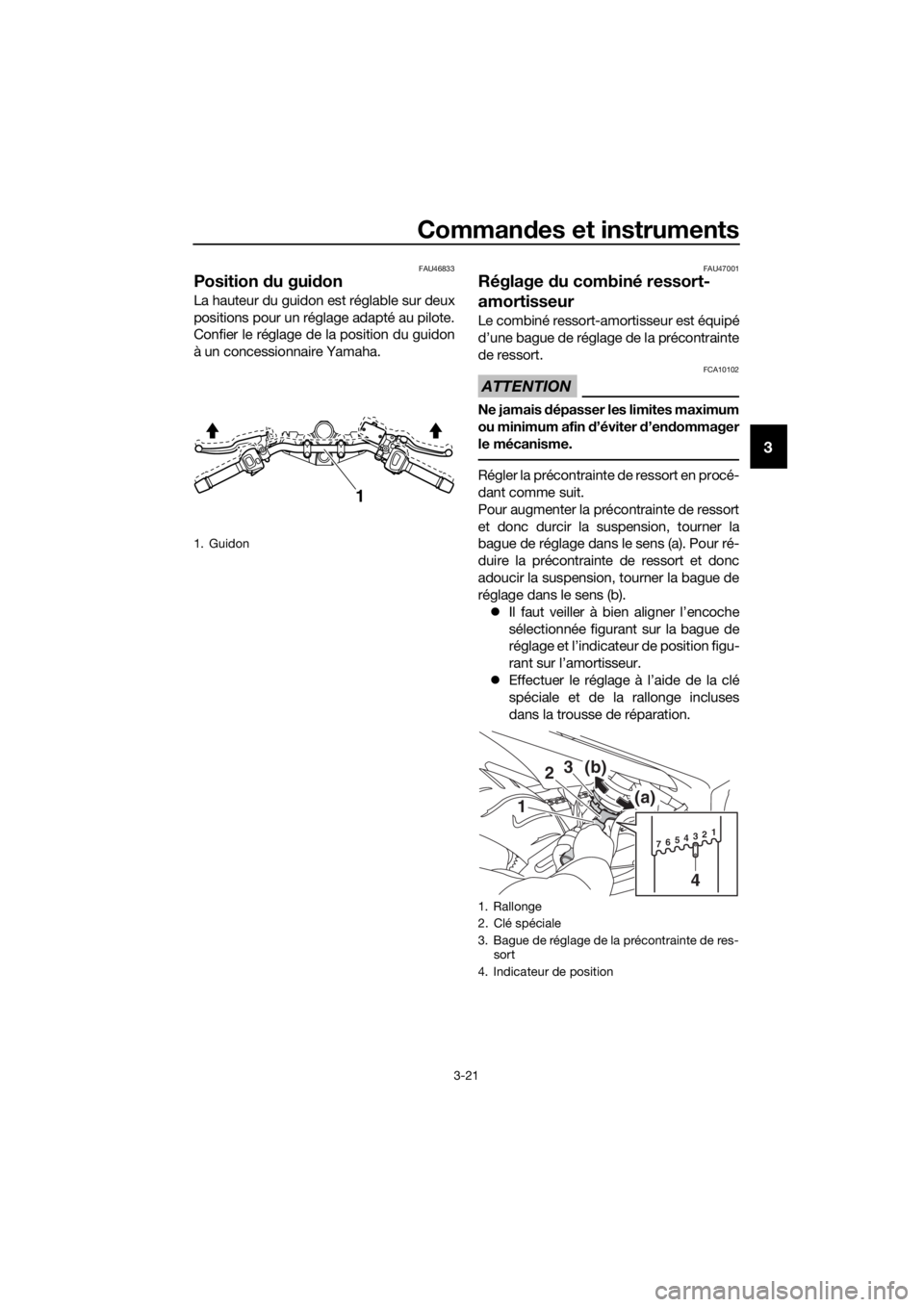

Position du gui don
La hauteur du guidon est réglable sur deux
positions pour un réglage adapté au pilote.
Confier le réglage de la position du guidon
à un concessionnaire Yamaha.
FAU47001
Réglage du combiné ressort-
amortisseur
Le combiné ressort-amortisseur est équipé
d’une bague de réglage de la précontrainte
de ressort.
ATTENTION
FCA10102
Ne jamais d épasser les limites maximum
ou minimum afin d ’éviter d’en dommager
le mécanisme.
Régler la précontrainte de ressort en procé-
dant comme suit.
Pour augmenter la précontrainte de ressort
et donc durcir la suspension, tourner la
bague de réglage dans le sens (a). Pour ré-
duire la précontrainte de ressort et donc
adoucir la suspension, tourner la bague de
réglage dans le sens (b).  Il faut veiller à bien aligner l’encoche
sélectionnée figurant sur la bague de
réglage et l’indicateur de position figu-
rant sur l’amortisseur.
 Effectuer le réglage à l’aide de la clé
spéciale et de la rallonge incluses
dans la trousse de réparation.
1. Guidon
1
1. Rallonge
2. Clé spéciale
3. Bague de réglage de la précontrainte de res-
sort
4. Indicateur de position
1
2
3
4
5
6
7
1 2
3(a)
(b)
4
UB61F1F0.book Page 21 Tuesday, September 15, 2015 5:29 PM

Commandes et instruments
3-22
3AVERTISSEMENT
FWA10222
Ce combiné ressort-amortisseur
contient de l’azote fortement comprimé.
Lire attentivement et s’assurer d e bien
compren dre les informations ci- dessous
avant de manipuler le combiné ressort-
amortisseur.  Ne pas mo difier ni tenter d ’ouvrir la
bonbonne.
 Ne pas approcher le combiné res-
sort-amortisseur d’une flamme ou
d e toute autre source d e chaleur.
La pression d u gaz augmenterait
excessivement, et la bonbonne
pourrait exploser.
 Ne pas déformer ni en dommager la
bonbonne d’aucune façon. Le
moin dre en dommagement de la
bonbonne risque de ré duire les per-
formances d’amortissement.
 Ne pas jeter un combiné ressort-
amortisseur en dommagé ou usé.
Tout entretien d’un combiné res-
sort-amortisseur doit être confié à
un concessionnaire Yamaha.
FAU15306
Béquille latérale
La béquille latérale est située sur le côté
gauche du cadre. Relever ou déployer la
béquille latérale avec le pied tout en main-
tenant le véhicule à la verticale.
N.B.
Le contacteur intégré à la béquille latérale
fait partie du circuit du coupe-circuit d’allu-
mage, qui coupe l’allumage dans certaines
situations. (Pour plus d’explications au su-
jet du coupe-circuit d’ allumage, se reporter
à la section suivante.)
AVERTISSEMENT
FWA10242
Ne pas rouler la béquille latérale dé-
ployée ou ne se relevant pas correcte-
ment. Celle-ci pourrait toucher le sol et
d istraire le pilote, qui pourrait per dre le
contrôle du véhicule. Le circuit du
coupe-circuit d’allumage de Yamaha
permet de rappeler au pilote qu’il doit re-
lever la béquille latérale avant de se met-
tre en route. Il convient donc de contrô-
ler régulièrement ce système et de le
faire réparer par un concessionnaire
Yamaha en cas de mauvais fonctionne-
ment.
Réglage de la précontrainte de
ressort :
Minimum (réglage souple) :1
Standard :
3
Maximum (réglage dur) : 7
UB61F1F0.book Page 22 Tuesday, September 15, 2015 5:29 PM

Commandes et instruments
3-23
3
FAU66730
Coupe-circuit d ’allumage
Le circuit du coupe-circuit d’allumage, qui
comprend les contacteurs de béquille laté-
rale, d’embrayage et de point mort, remplit
les fonctions suivantes.
 Il empêche la mise en marche du mo-
teur lorsqu’une vitesse est engagée et
que la béquille latérale est relevée
mais que le levier d’embrayage n’est
pas actionné.
 Il empêche la mise en marche du mo-
teur lorsqu’une vitesse est engagée et
que le levier d’embrayage est ac-
tionné mais que la béquille latérale n’a
pas été relevée.
 Il coupe le moteur lorsqu’une vitesse
est engagée et que l’on déploie la bé-
quille latérale.
Contrôler régulièrement le fonctionnement
du circuit du coupe-circuit d’allumage en
effectuant le procédé suivant.
UB61F1F0.book Page 23 Tuesday, September 15, 2015 5:29 PM

Commandes et instruments
3-24
3

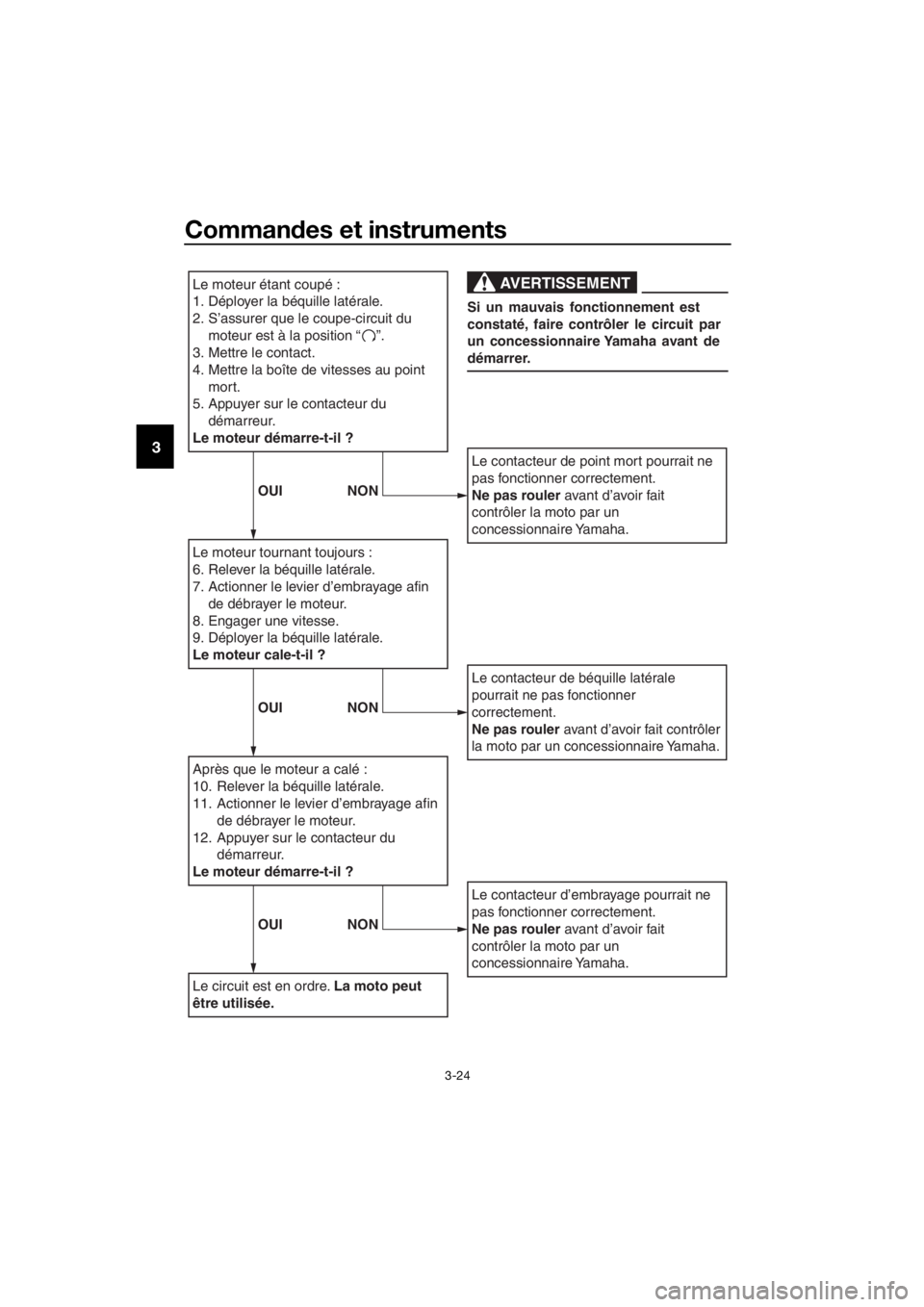

Le moteur étant coupé :
1. Déployer la béquille latérale.
2.
S’assurer que le coupe-circuit du
moteur est à la position “ ”.
3. Mettre le contact.
4. Mettre la boîte de vitesses au point mort.
5. Appuyer sur le contacteur du démarreur.
Le moteur démarre-t-il ?
Le moteur tournant toujours :
6. Relever la béquille latérale.
7. Actionner le levier d’embrayage afin de débrayer le moteur.
8. Engager une vitesse.
9. Déployer la béquille latérale.
Le moteur cale-t-il ?
Après que le moteur a calé :
10. Relever la béquille latérale.
11. Actionner le levier d’embrayage afin de débrayer le moteur.
12. Appuyer sur le contacteur du démarreur.
Le moteur démarre-t-il ?
Le circuit est en ordre. La moto peut
être utilisée.
Le contacteur de point mort pourrait ne
pas fonctionner correctement.
Ne pas rouler avant d’avoir fait
contrôler la moto par un
concessionnaire Yamaha.
Le contacteur de béquille latérale
pourrait ne pas fonctionner
correctement.
Ne pas rouler avant d’avoir fait contrôler
la moto par un concessionnaire Yamaha.
Le contacteur d’embrayage pourrait ne
pas fonctionner correctement.
Ne pas rouler avant d’avoir fait
contrôler la moto par un
concessionnaire Yamaha.
AVERTISSEMENT
Si un mauvais fonctionnement est
constaté, faire contrôler le circuit par
un concessionnaire Yamaha avant de
démarrer.
OUI NON
OUI NON
OUI NON
UB61F1F0.book Page 24 Tuesday, September 15, 2015 5:29 PM

Pour la sécurité – contrôles avant utilisation
4-1
4
FAU63440
Toujours effectuer ces contrôles avant chaque départ afin de s’assurer que le véhicule peut
être conduit en toute sécurité. Toujours respecter les procédés et intervalles de contrôle et
d’entretien figurant dans ce Manuel du propriétaire.
AVERTISSEMENT
FWA11152
L’omission du contrôle ou de l’entretien correct du véhicule augmente les risques
d ’acci dent ou d’en dommagement. Ne pas con duire le véhicule en cas d e détection
d ’un problème. Si le problème ne peut être résolu en suivant les procé dés repris d ans
ce manuel, faire contrôler le véhicule par un concessionnaire Yamaha.
Contrôler les points suivants avan t de mettre le moteur en marche :
ÉLÉMENTS CONTRÔLESPAGES
Carburant • Contrôler le niveau de carburant dans le réservoir.
• Refaire le plein de carburant si nécessaire.
• S’assurer de l’absence de fuite au niveau des durites
d’alimentation.
• S’assurer que la durite de mise à l’air du réservoir de carburant et la durite de trop-plein ne sont ni bouchées,
craquelées ou autrement endommagées, et qu’elles
sont branchées correctement. 3-16,
3-17
Huile moteur • Contrôler le niveau d’huile du moteur.
• Si nécessaire, ajouter l’huile du type recommandé
jusqu’au niveau spécifié.
• S’assurer de l’absence de fuites d’huile. 6-9
Liqui de de refroi disse-
ment • Contrôler le niveau du liquide de refroidissement dans le
vase d’expansion.
• Si nécessaire, ajouter du liquide de refroidissement du type recommandé jusqu’au niveau spécifié.
• Contrôler le circuit de refroidissement et s’assurer de l’absence de toute fuite. 6-12
Frein avant • Contrôler le fonctionnement.
• Faire purger le circuit hydraulique par un concession-
naire Yamaha en cas de sensation de mollesse.
• Contrôler l’usure des plaquettes de frein.
• Remplacer si nécessaire.
• Contrôler le niveau du liquide dans le réservoir.
• Si nécessaire, ajouter du liquide de frein du type spéci- fié jusqu’au niveau spécifié.
• Contrôler le circuit hydraulique et s’assurer de l’ab- sence de toute fuite. 6-24,
6-25
UB61F1F0.book Page 1 Tuesday, September 15, 2015 5:29 PM

Pour la sécurité – contrôles avant utilisation
4-2
4
Frein arrière• Contrôler le fonctionnement.
• Faire purger le circuit hydraulique par un concession-
naire Yamaha en cas de sensation de mollesse.
• Contrôler l’usure des plaquettes de frein.
• Remplacer si nécessaire.
• Contrôler le niveau du liquide dans le réservoir.
• Si nécessaire, ajouter du liquide de frein du type spéci- fié jusqu’au niveau spécifié.
• Contrôler le circuit hydraulique et s’assurer de l’ab- sence de toute fuite. 6-24,
6-25
Embrayage • Contrôler le fonctionnement.
• Lubrifier le câble si nécessaire.
• Contrôler la garde au levier.
• Remplacer si nécessaire. 6-22
Poignée des gaz • S’assurer du fonctionnement en douceur.
• Contrôler la garde de la poignée des gaz.
• Si nécessaire, faire régler la garde de la poignée des gaz
et lubrifier le câble et le boîtier de la poignée des gaz
par un concessionnaire Yamaha. 6-18,
6-29
Câbles de comman de • S’assurer du fonctionnement en douceur.
• Lubrifier si nécessaire. 6-29
Chaîne de transmis-
sion • Contrôler la tension de la chaîne.
• Remplacer si nécessaire.
• Contrôler l’état de la chaîne.
• Lubrifier si nécessaire. 6-27,
6-28
Roues et pneus • S’assurer de l’absence d’endommagement.
• Contrôler l’état des pneus et la profondeur des sculp-
tures.
• Contrôler la pression de gonflage.
• Corriger si nécessaire. 6-19,
6-21
Pé dale de frein et sé-
lecteur • S’assurer du fonctionnement en douceur.
• Si nécessaire, lubrifier les points pivots.
6-30
Levier de frein et d’em-
brayage • S’assurer du fonctionnement en douceur.
• Si nécessaire, lubrifier les points pivots.
6-30
Béquille latérale • S’assurer du fonctionnement en douceur.
• Lubrifier le pivot si nécessaire.
6-31
Attaches du ca dre • S’assurer que tous les écrous et vis sont correctement
serrés.
• Serrer si nécessaire. —
Instruments, éclai-
rage, signalisation et
contacteurs • Contrôler le fonctionnement.
• Corriger si nécessaire.
—
Contacteur de béquille
latérale • Contrôler le fonctionnement du coupe-circuit d’allu-
mage.
• En cas de mauvais fonctionnement, faire contrôler le véhicule par un concessionnaire Yamaha. 3-22
ÉLÉMENTS
CONTRÔLESPAGES
UB61F1F0.book Page 2 Tuesday, September 15, 2015 5:29 PM
