Entretien périodique et réglage
6-16
6
FAU34426
Remplacement de l’élément du
filtre à air
Il convient de remplacer l’élément du filtre à
air aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages pério-
diques. Remplacer plus fréquemment l’élé-
ment de filtre à air lorsque le véhicule est
utilisé dans des zones très poussiéreuses
ou humides.
1. Déposer la selle. (Voir page 3-18.)
2. Retirer les vis du réservoir de carbu- rant, puis soulever ce dernier et l’éloi-
gner du boîtier de filtre à air.
3. Retirer le couvercle du boîtier de filtre à air après avoir retiré ses vis.
ATTENTION : Lors de la dépose du
couvercle du boîtier de filtre à air,
être attentif à ne pas laisser péné-
trer des corps étrangers dans la tu-
bulure d’a dmission d’air.
[FCA12882]
4. Extraire l’élément du filtre à air. 5. Loger un élément neuf dans le boîtier
de filtre à air. ATTENTION : S’assurer
que l’élément d u filtre à air est cor-
rectement logé dans le boîtier d e
filtre à air. Ne jamais mettre le mo-
teur en marche avant d ’avoir re-
monté l’élément du filtre à air. Une
usure excessive d u ou des pistons
et/ou du ou des cylin dres pourrait
en résulter.
[FCA10482]
6. Remettre le couvercle du boîtier de filtre à air en place et le fixer à l’aide de
ses vis.
7. Remettre le réservoir de carburant en
place. S’assurer d’avoir acheminé et
branché correctement les durites
d’alimentation et qu’elles ne sont pas
coincées. Bien veiller à remettre les
durites à leur place d’origine.
AVERTISSEMENT ! Avant de remet-
tre le réservoir de carburant en
place, s’assurer que toutes les du-
rites (c.-à- d. la d urite d’alimenta-
tion, la durite de mise à l’air et la du-
rite de trop-plein de carburant) sont
en bon état, qu’elles sont correcte-
ment branchées et acheminées, et
qu’elles ne sont pas coincées. Si
une durite est en dommagée, la faire
remplacer par un concessionnaire
Yamaha avant de mettre le moteur

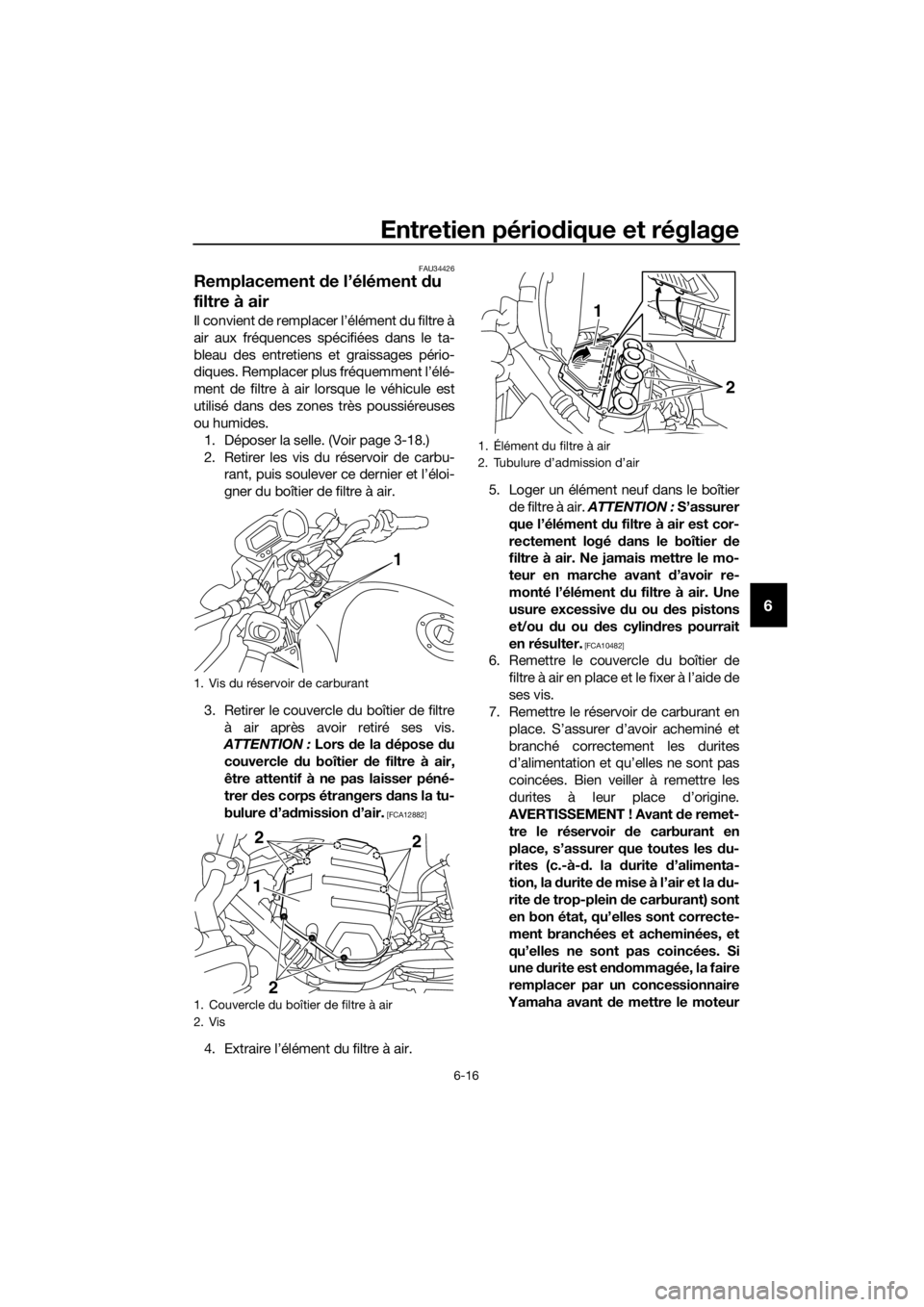

1. Vis du réservoir de carburant
1. Couvercle du boîtier de filtre à air
2. Vis
1
12
2
2
1. Élément du filtre à air
2. Tubulure d’admission d’air
2
1
UB61F1F0.book Page 16 Tuesday, September 15, 2015 5:29 PM

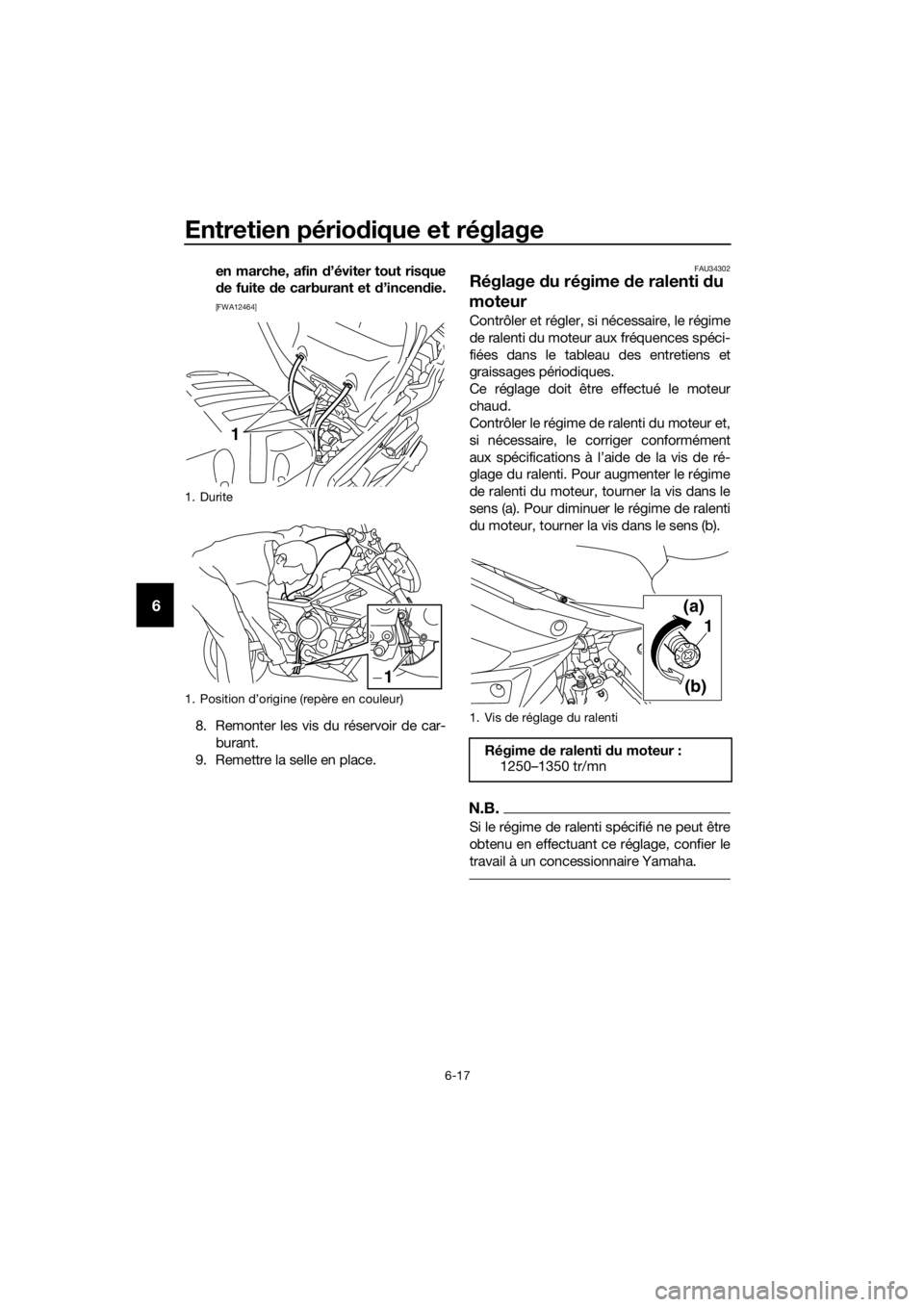

Entretien périodique et réglage
6-17
6
en marche, afin d’éviter tout risque
d e fuite de carburant et d ’incendie.
[FWA12464]
8. Remonter les vis du réservoir de car-
burant.
9. Remettre la selle en place.
FAU34302
Réglage du régime d e ralenti du
moteur
Contrôler et régler, si nécessaire, le régime
de ralenti du moteur aux fréquences spéci-
fiées dans le tableau des entretiens et
graissages périodiques.
Ce réglage doit être effectué le moteur
chaud.
Contrôler le régime de ralenti du moteur et,
si nécessaire, le corriger conformément
aux spécifications à l’aide de la vis de ré-
glage du ralenti. Pour augmenter le régime
de ralenti du moteur, tourner la vis dans le
sens (a). Pour diminuer le régime de ralenti
du moteur, tourner la vis dans le sens (b).
N.B.
Si le régime de ralenti spécifié ne peut être
obtenu en effectuant ce réglage, confier le
travail à un concessionnaire Yamaha.
1. Durite
1. Position d’origine (repère en couleur)
1
1
1. Vis de réglage du ralenti
Régime de ralenti du moteur :
1250–1350 tr/mn
1
(a)
(b)
UB61F1F0.book Page 17 Tuesday, September 15, 2015 5:29 PM

Entretien périodique et réglage
6-18
6
FAU21386
Contrôle de la gar de de la poi-
gnée des gaz
Mesurer la garde de la poignée des gaz
comme illustré.
Contrôler régulièrement la garde de la poi-
gnée des gaz et, si nécessaire, la faire ré-
gler par un concessionnaire Yamaha.
FAU21402
Jeu des soupapes
À la longue, le jeu aux soupapes se modifie,
ce qui provoque un mauvais mélange car-
burant-air ou produit un bruit anormal. Pour
éviter ce problème, il faut faire régler le jeu
aux soupapes par un concessionnaire
Yamaha aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques.
1. Garde de la poignée des gaz
Gar de de la poignée d es gaz :
3.0–5.0 mm (0.12–0.20 in)
UB61F1F0.book Page 18 Tuesday, September 15, 2015 5:29 PM

Entretien périodique et réglage
6-19
6
FAU64270
Pneus
Les pneus sont le seul contact entre le vé-
hicule et la route. Quelles que soient les
conditions de conduite, la sécurité repose
sur une très petite zone de contact avec la
route. Par conséquent, il est essentiel de
garder en permanence les pneus en bon
état et de les remplacer au moment oppor-
tun par les pneus spécifiés.
Pression de gonflage
Il faut contrôler et, le cas échéant, régler la
pression de gonflage des pneus avant cha-
que utilisation du véhicule.
AVERTISSEMENT
FWA10504
La cond uite d’un véhicule dont les pneus
ne sont pas gonflés à la pression cor-
recte peut être la cause de blessures
graves, voire d e mort, en provoquant
une perte d e contrôle.
 Contrôler et régler la pression de
gonflage des pneus lorsque ceux-ci
sont à la température ambiante.
 Adapter la pression de gonflage
d es pneus à la vitesse d e conduite
et au poi ds total du pilote, du pas-
sager, des bagages et des acces-
soires approuvés pour ce mo dèle.
AVERTISSEMENT
FWA10512
Ne jamais surcharger le véhicule. La
con duite d’un véhicule surchargé peut
être la cause d’un acci dent.
Contrôle des pneus
Contrôler les pneus avant chaque départ.
Si la bande de roulement centrale a atteint
la limite spécifiée, si un clou ou des éclats
de verre sont incrustés dans le pneu ou si
son flanc est craquelé, faire remplacer im-
médiatement le pneu par un concession-
naire Yamaha. Pression
de gonflage (contrôlée les
pneus froi ds) :
Charge jusqu’à 90 kg (198 lb) : Avant :225 kPa (2.25 kgf/cm², 33 psi)
Arrière : 250 kPa (2.50 kgf/cm², 36 psi)
90 kg (198 lb) jusqu’à la charge
maximum : Avant :250 kPa (2.50 kgf/cm², 36 psi)
Arrière : 290 kPa (2.90 kgf/cm², 42 psi)
Charge* maximale :
190 kg (419 lb) (XJ6NA)
195 kg (430 lb) (XJ6N)
* Poids total du pilote, du passager,
du chargement et des accessoires

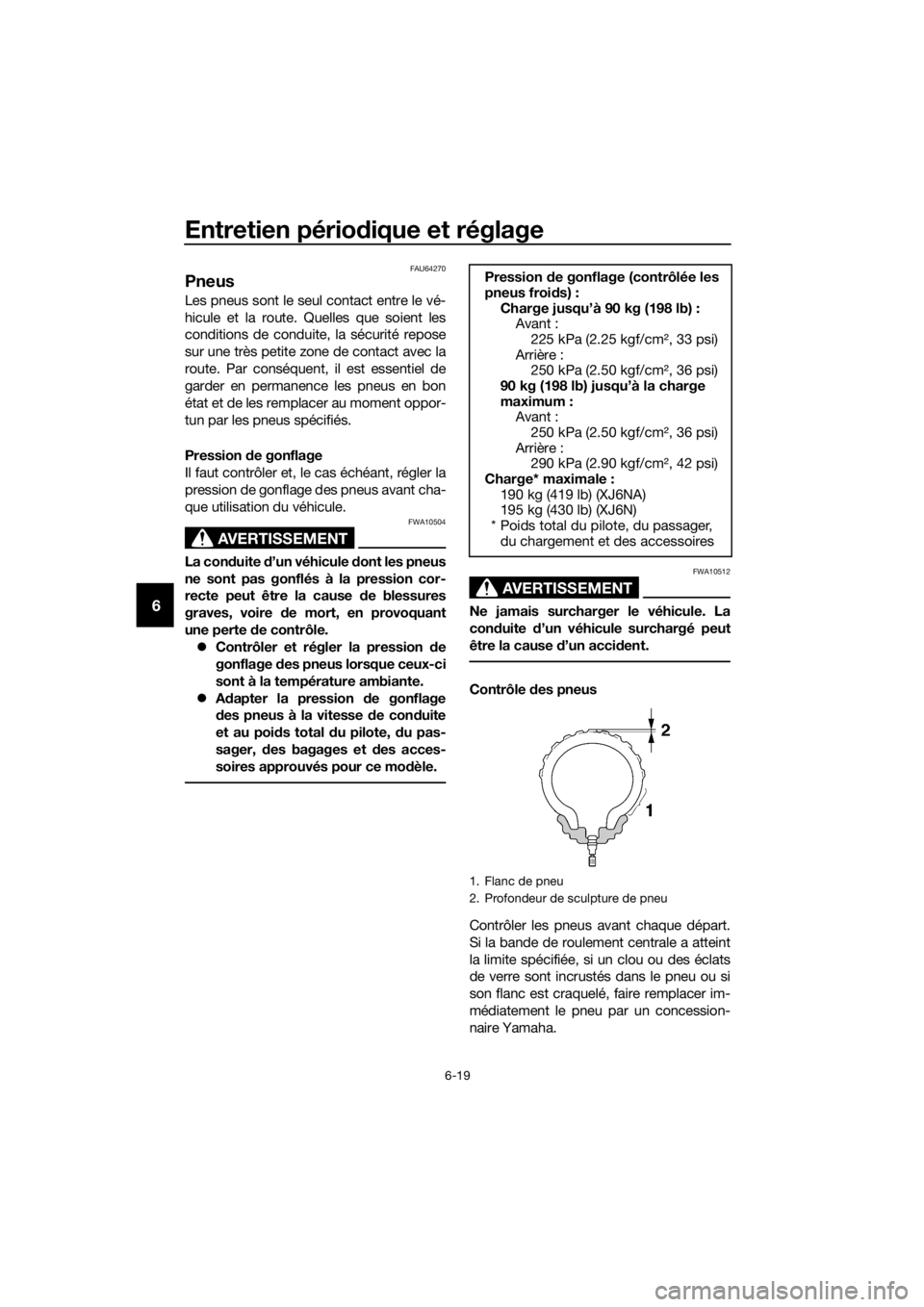

1. Flanc de pneu
2. Profondeur de sculpture de pneu
UB61F1F0.book Page 19 Tuesday, September 15, 2015 5:29 PM

Entretien périodique et réglage
6-20
6
N.B.
La limite de profondeur des sculptures peut
varier selon les législations nationales. Il
faut toujours se conformer à la législation
du pays dans lequel on utilise le véhicule.
AVERTISSEMENT
FWA10472
Faire remplacer par un concession-
naire Yamaha tout pneu usé à l’ex-
cès. La con duite avec d es pneus
usés compromet la stabilité du vé-
hicule et est en outre illégale.
 Le remplacement des pièces se
rapportant aux freins et aux roues
d oit être confié à un concession-
naire Yamaha, car celui-ci possè de
les connaissances et l’expérience
nécessaires à ces travaux.
 Après avoir remplacé un pneu, évi-
ter de faire d e la vitesse jusqu’à ce
que le pneu soit “ro dé” et ait acquis
toutes ses caractéristiques.
Renseignements sur les pneus Ce modèle est équipé de pneus sans
chambre à air (Tubeless) et de valves de
gonflage.
Les pneus s’usent, même s’ils n’ont pas été
utilisés ou n’ont été utilisés qu’occasionnel-
lement. Des craquelures sur la bande de
roulement et les flancs du pneu, parfois ac-
compagnées d’une déformation de la car-
casse, sont des signes significatifs du vieil-
lissement du pneu. Les vieux pneus et les
pneus usagés doivent être contrôlés par
des professionnels du pneumatique afin de
s’assurer qu’ils peuvent encore servir.
AVERTISSEMENT
FWA10902

Les pneus avant et arrière doivent
être de la même conception et du
même fabricant afin de garantir une
bonne tenue d e route et éviter les
acci dents.
 Toujours remettre correctement les
capuchons de valve en place afin de
prévenir toute chute d e la pression
d e gonflage.
 Afin d’éviter tout dégonflement des
pneus lors d e la conduite, utiliser
exclusivement les valves et obus de
valve figurant ci- dessous.
Après avoir subi de nombreux tests, seuls
les pneus cités ci-après ont été homolo-
gués par Yamaha pour ce modèle.
Profon
deur de sculpture d e pneu
minimale (avant et arrière) :
1.6 mm (0.06 in)

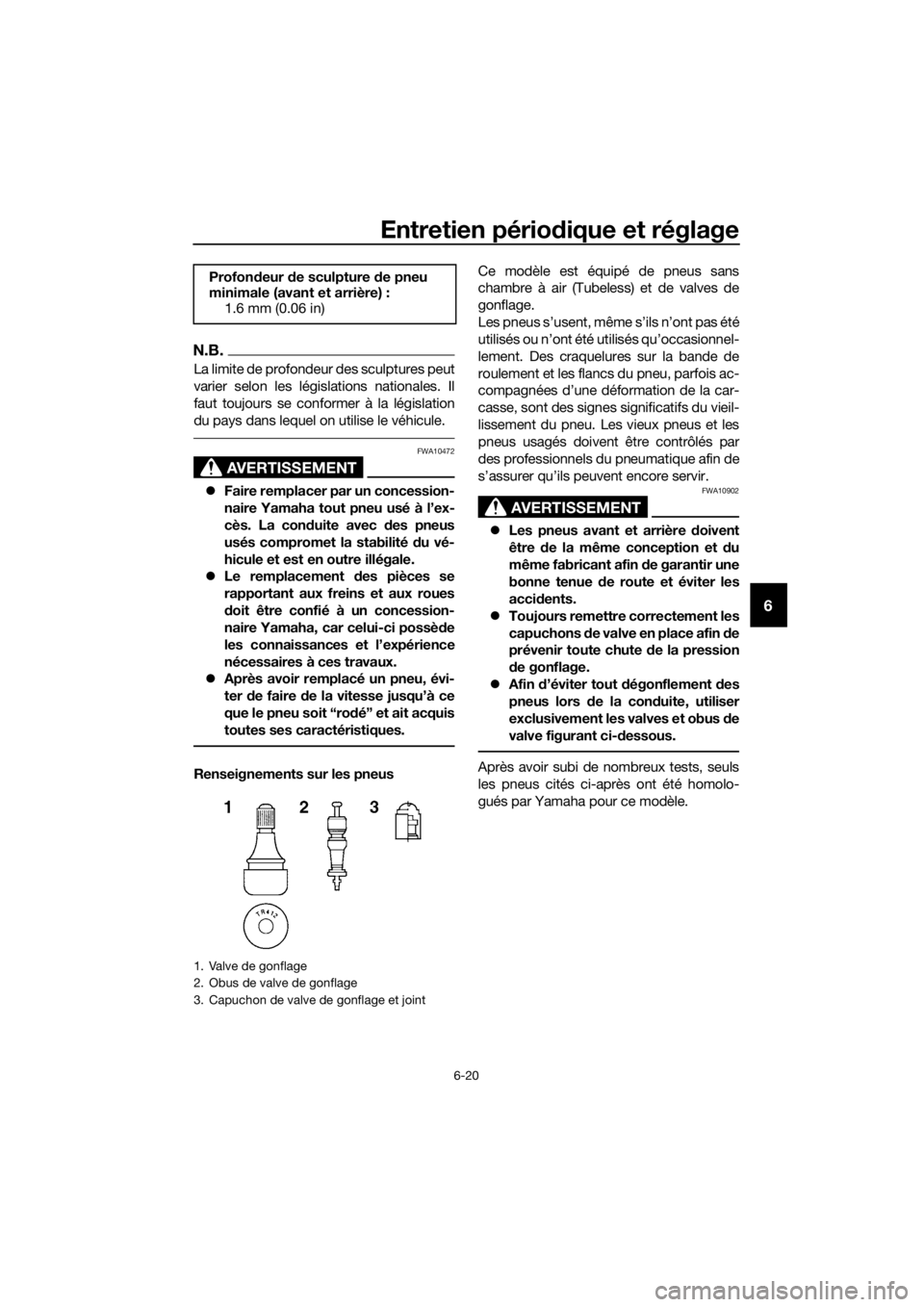

1. Valve de gonflage
2. Obus de valve de gonflage
3. Capuchon de valve de gonflage et joint
UB61F1F0.book Page 20 Tuesday, September 15, 2015 5:29 PM

Entretien périodique et réglage
6-21
6AVERTISSEMENT
FWA10601
Cette moto est équipée de pneus pour
con duite à très gran de vitesse. Afin de ti-
rer le meilleur profit d e ces pneus, il con-
vient de respecter les consignes qui sui-
vent.  Remplacer les pneus exclusive-
ment par d es pneus d e type spéci-
fié. D’autres pneus risquent d ’écla-
ter lors d e la conduite à très gran de
vitesse.
 Avant d’être légèrement usés, d es
pneus neufs peuvent a dhérer relati-
vement mal à certains revêtements
d e route. Il ne faut donc pas rouler à
très gran de vitesse pen dant les pre-
miers 100 km (60 mi) après le rem-
placement d ’un pneu.
 Faire “chauffer” les pneus avant de
rouler à gran de vitesse.
 Toujours a dapter la pression de
gonflage aux con ditions de
con duite.
FAU21963
Roues coulées
Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les roues re-
commandées.
 Avant chaque démarrage, il faut s’as-
surer que les jantes de roue ne sont
pas craquelées, qu’elles n’ont pas de
saut et ne sont ni voilées ni autrement
endommagées. Si une roue est en-
dommagée de quelque façon, la faire
remplacer par un concessionnaire
Yamaha. Ne jamais tenter une quel-
conque réparation sur une roue. Toute
roue déformée ou craquelée doit être
remplacée.
 Il faut équilibrer une roue à chaque fois
que le pneu ou la roue sont remplacés
ou remis en place après démontage.
Une roue mal équilibrée se traduit par
un mauvais rendement, une mauvaise
tenue de route et réduit la durée de
service du pneu.
Pneu avant :
Taille :
120/70 ZR17M/C (58W)
Fabricant/modèle : BRIDGESTONE/BT021F
DUNLOP/SPORTMAX-ROADS-
MART
Pneu arrière :
Taille :160/60 ZR17M/C (69W)
Fabricant/modèle :
BRIDGESTONE/BT021R
DUNLOP/SPORTMAX-ROADS-
MART
AVANT et ARRIÈRE : Valve de gonflage :TR412
Obus de valve : #9100 (d’origine)
UB61F1F0.book Page 21 Tuesday, September 15, 2015 5:29 PM

Entretien périodique et réglage
6-22
6
FAU46731

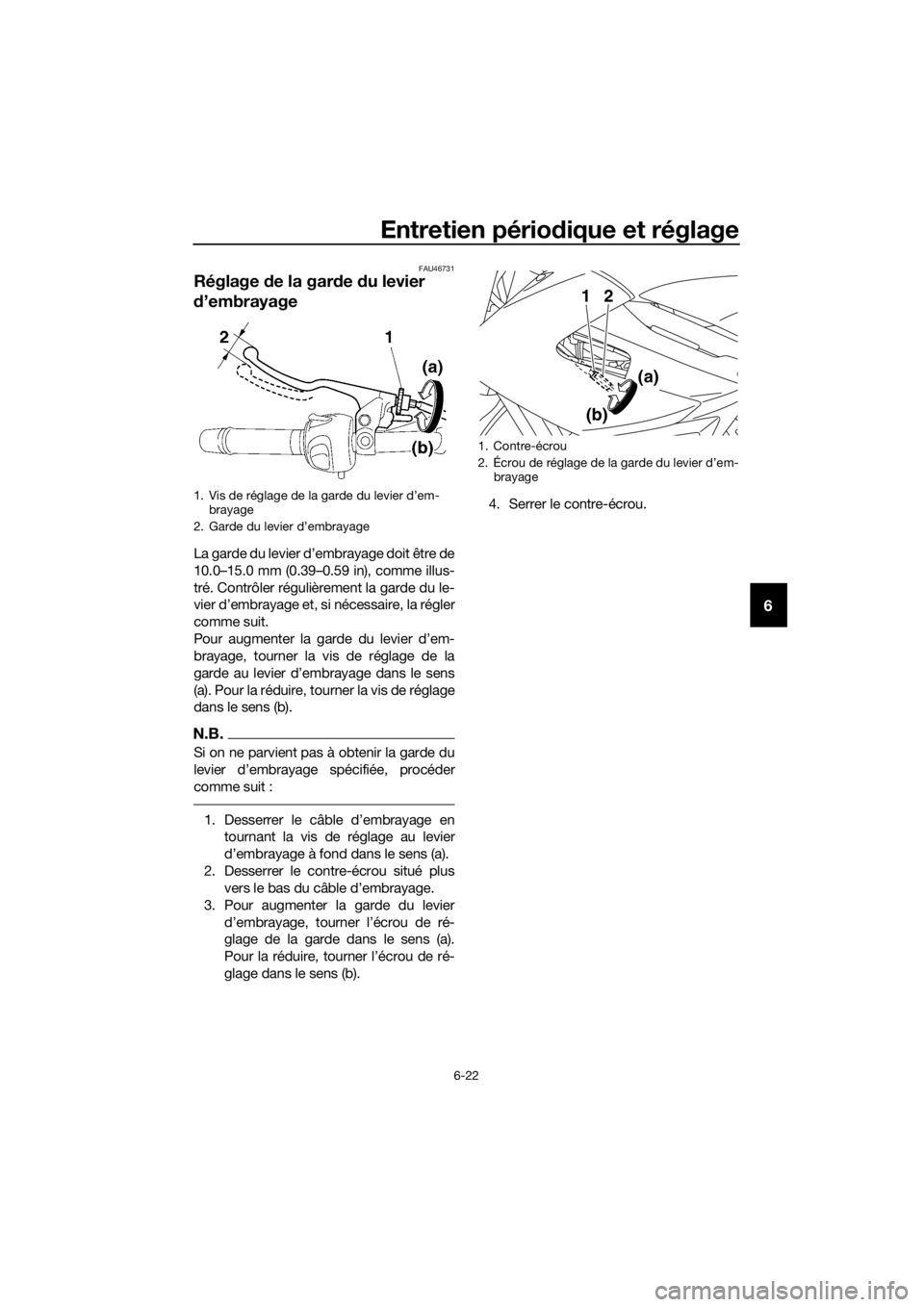

Réglage de la gar de du levier
d ’embrayage
La garde du levier d’embrayage doit être de
10.0–15.0 mm (0.39–0.59 in), comme illus-
tré. Contrôler régulièrement la garde du le-
vier d’embrayage et, si nécessaire, la régler
comme suit.
Pour augmenter la garde du levier d’em-
brayage, tourner la vis de réglage de la
garde au levier d’embrayage dans le sens
(a). Pour la réduire, tourner la vis de réglage
dans le sens (b).
N.B.
Si on ne parvient pas à obtenir la garde du
levier d’embrayage spécifiée, procéder
comme suit :
1. Desserrer le câble d’embrayage en
tournant la vis de réglage au levier
d’embrayage à fond dans le sens (a).
2. Desserrer le contre-écrou situé plus vers le bas du câble d’embrayage.
3. Pour augmenter la garde du levier d’embrayage, tourner l’écrou de ré-
glage de la garde dans le sens (a).
Pour la réduire, tourner l’écrou de ré-
glage dans le sens (b). 4. Serrer le contre-écrou.
1. Vis de réglage de la garde du levier d’em-
brayage
2. Garde du levier d’embrayage
1. Contre-écrou
2. Écrou de réglage de la garde du levier d’em- brayage
12
(b) (a)
UB61F1F0.book Page 22 Tuesday, September 15, 2015 5:29 PM

Entretien périodique et réglage
6-23
6
FAU37914

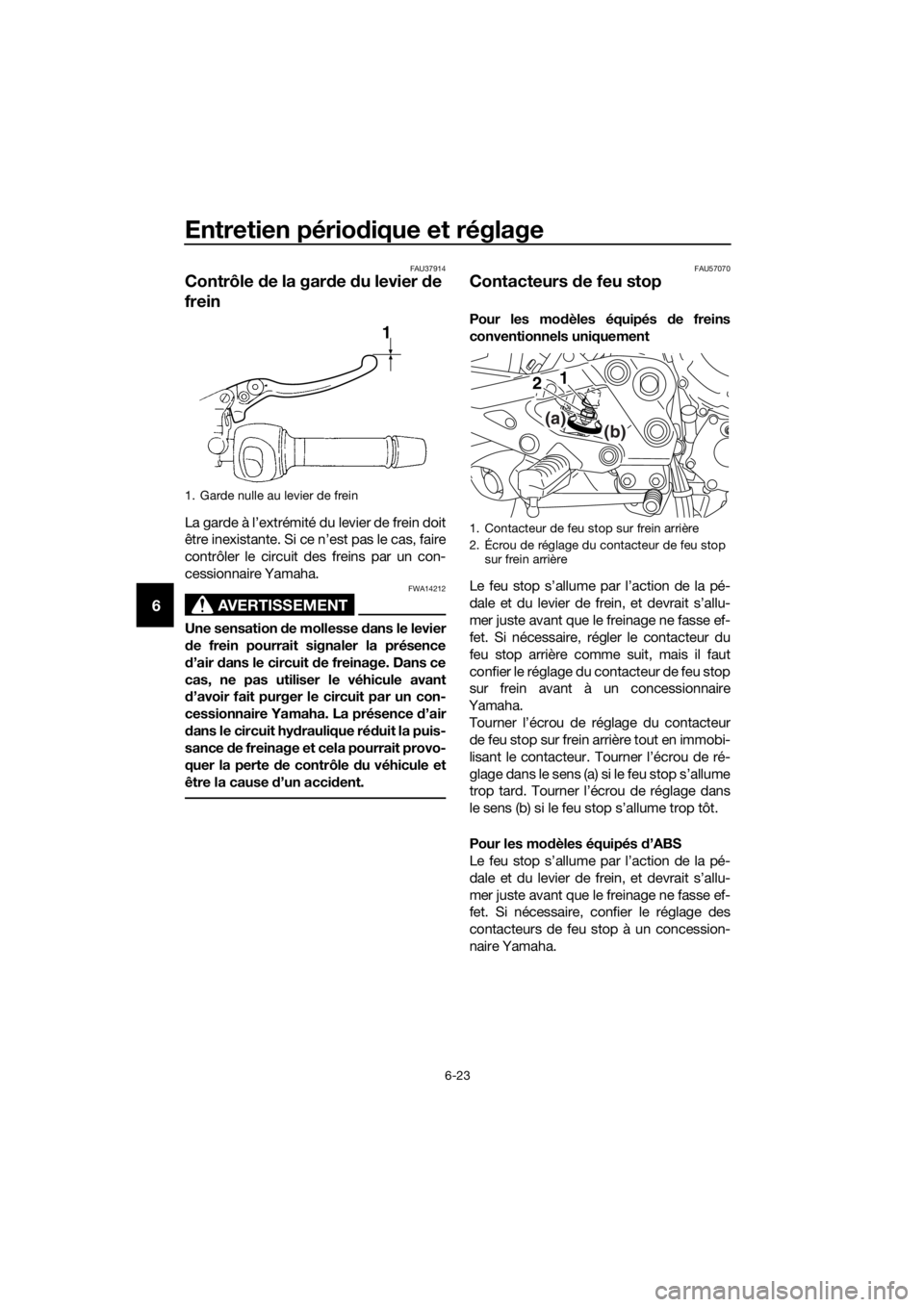

Contrôle de la gar de du levier de
frein
La garde à l’extrémité du levier de frein doit
être inexistante. Si ce n’est pas le cas, faire
contrôler le circuit des freins par un con-
cessionnaire Yamaha.
AVERTISSEMENT
FWA14212
Une sensation d e mollesse dans le levier
d e frein pourrait signaler la présence
d ’air dans le circuit de freinage. Dans ce
cas, ne pas utiliser le véhicule avant
d ’avoir fait purger le circuit par un con-
cessionnaire Yamaha. La présence d ’air
d ans le circuit hy draulique ré duit la puis-
sance de freinage et cela pourrait provo-
quer la perte d e contrôle du véhicule et
être la cause d’un acci dent.
FAU57070
Contacteurs d e feu stop
Pour les modèles équipés de freins
conventionnels uniquement
Le feu stop s’allume par l’action de la pé-
dale et du levier de frein, et devrait s’allu-
mer juste avant que le freinage ne fasse ef-
fet. Si nécessaire, régler le contacteur du
feu stop arrière comme suit, mais il faut
confier le réglage du contacteur de feu stop
sur frein avant à un concessionnaire
Yamaha. Tourner l’écrou de réglage du contacteur
de feu stop sur frein arrière tout en immobi-
lisant le contacteur. Tourner l’écrou de ré-
glage dans le sens (a) si le feu stop s’allume
trop tard. Tourner l’écrou de réglage dans
le sens (b) si le feu stop s’allume trop tôt.
Pour les mo dèles équipés d’ABS
Le feu stop s’allume par l’action de la pé-
dale et du levier de frein, et devrait s’allu-
mer juste avant que le freinage ne fasse ef-
fet. Si nécessaire, confier le réglage des
contacteurs de feu stop à un concession-
naire Yamaha.
1. Garde nulle au levier de frein
1
1. Contacteur de feu stop sur frein arrière
2. Écrou de réglage du contacteur de feu stop sur frein arrière
1
2
(a)
(b)
UB61F1F0.book Page 23 Tuesday, September 15, 2015 5:29 PM

Entretien périodique et réglage
6-24
6
FAU22393

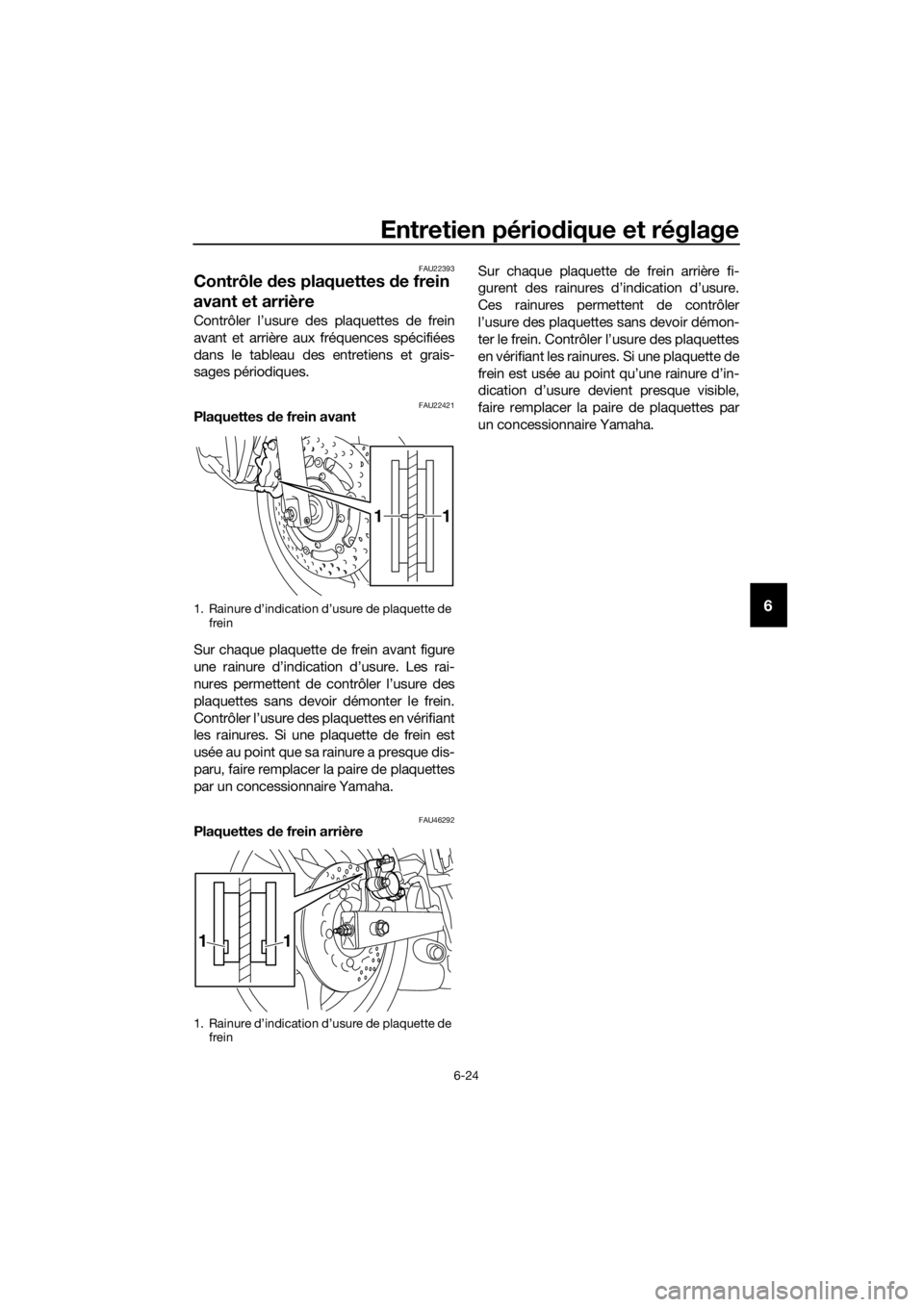

Contrôle des plaquettes de frein
avant et arrière
Contrôler l’usure des plaquettes de frein
avant et arrière aux fréquences spécifiées
dans le tableau des entretiens et grais-
sages périodiques.
FAU22421Plaquettes de frein avant
Sur chaque plaquette de frein avant figure
une rainure d’indication d’usure. Les rai-
nures permettent de contrôler l’usure des
plaquettes sans devoir démonter le frein.
Contrôler l’usure des plaquettes en vérifiant
les rainures. Si une plaquette de frein est
usée au point que sa rainure a presque dis-
paru, faire remplacer la paire de plaquettes
par un concessionnaire Yamaha.
FAU46292Plaquettes de frein arrière Sur chaque plaquette de frein arrière fi-
gurent des rainures d’indication d’usure.
Ces rainures permettent de contrôler
l’usure des plaquettes sans devoir démon-
ter le frein. Contrôler l’usure des plaquettes
en vérifiant les rainures. Si une plaquette de
frein est usée au point qu’une rainure d’in-
dication d’usure devient presque visible,
faire remplacer la paire de plaquettes par
un concessionnaire Yamaha.
1. Rainure d’indication d’usure de plaquette de
frein
1. Rainure d’indication d’usure de plaquette de frein
11
11
UB61F1F0.book Page 24 Tuesday, September 15, 2015 5:29 PM

Entretien périodique et réglage
6-25
6
FAU43113

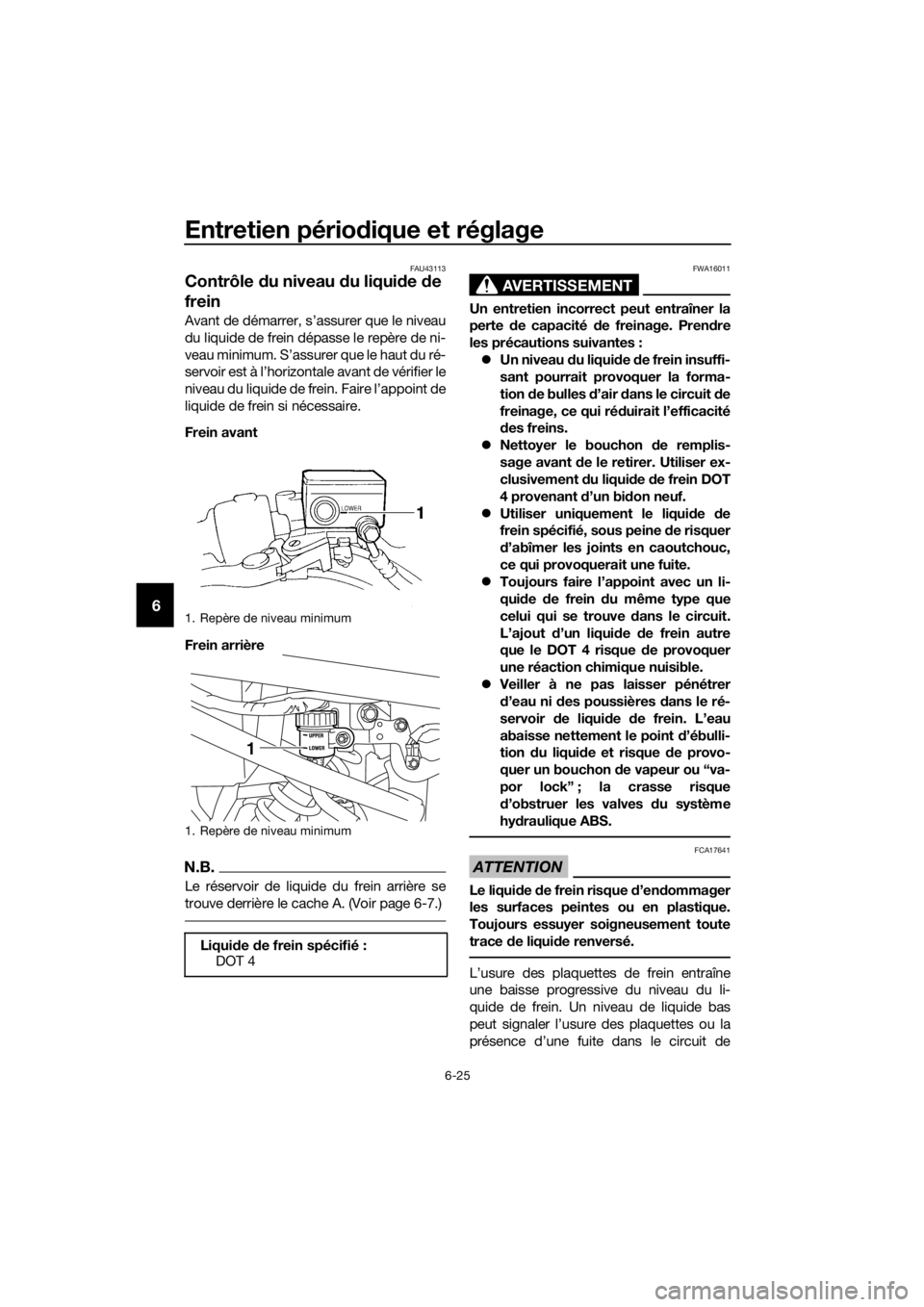

Contrôle du niveau d u liquide de
frein
Avant de démarrer, s’assurer que le niveau
du liquide de frein dépasse le repère de ni-
veau minimum. S’assurer que le haut du ré-
servoir est à l’horizontale avant de vérifier le
niveau du liquide de frein. Faire l’appoint de
liquide de frein si nécessaire.
Frein avant
Frein arrière
N.B.
Le réservoir de liquide du frein arrière se
trouve derrière le cache A. (Voir page 6-7.)
AVERTISSEMENT
FWA16011
Un entretien incorrect peut entraîner la
perte de capacité de freinage. Pren dre
les précautions suivantes :  Un niveau du liqui de de frein insuffi-
sant pourrait provoquer la forma-
tion de bulles d ’air dans le circuit d e
freinage, ce qui ré duirait l’efficacité
d es freins.
 Nettoyer le bouchon de remplis-
sage avant de le retirer. Utiliser ex-
clusivement du liqui de de frein DOT
4 provenant d ’un bidon neuf.
 Utiliser uniquement le liqui de de
frein spécifié, sous peine d e risquer
d ’abîmer les joints en caoutchouc,
ce qui provoquerait une fuite.
 Toujours faire l’appoint avec un li-
qui de de frein d u même type que
celui qui se trouve dans le circuit.
L’ajout d’un liqui de de frein autre
que le DOT 4 risque de provoquer
une réaction chimique nuisible.
 Veiller à ne pas laisser pénétrer
d’eau ni des poussières dans le ré-
servoir de liqui de de frein. L’eau
abaisse nettement le point d’é

bulli-
tion du liqui de et risque d e provo-
quer un bouchon de vapeur ou “va-
por lock” ; la crasse risque
d ’obstruer les valves du système
hy draulique ABS.
ATTENTION
FCA17641
Le liqui de de frein risque d’en dommager
les surfaces peintes ou en plastique.
Toujours essuyer soigneusement toute
trace de liqui de renversé.
L’usure des plaquettes de frein entraîne
une baisse progressive du niveau du li-
quide de frein. Un niveau de liquide bas
peut signaler l’usure des plaquettes ou la
présence d’une fuite dans le circuit de
1. Repère de niveau minimum
1. Repère de niveau minimum
Liqui de de frein spécifié :
DOT 4
1
UB61F1F0.book Page 25 Tuesday, September 15, 2015 5:29 PM
