YAMAHA XJ600S 2000 Instructieboekje (in Dutch)

L
2-1
BESCHRIJVING
/home/Iida/Junko-data/YMC_om/AA9161_XJ600SN-D6/Dutch/D-2.frame
Linker aanzicht (XJ600S)
DAU00026
1. Benzinekraan (blz. 3-13)
2. Helmhouder (blz. 3-15)
3. Zekeringenkast (blz. 6-26)
4. Klemmen voor bagagesnelbinders (blz. 3-16)5. Zadelvergendeling (blz. 3-14)
6. Afstelring voor de voorbelasting
van de achterschokbreker (blz. 3-15)
7. Versnellingspedaal (blz. 3-10)

R
2-2
BESCHRIJVING
/home/Iida/Junko-data/YMC_om/AA9161_XJ600SN-D6/Dutch/D-2.frame
Rechter aanzicht (XJ600S)
8. Achterlicht/remlicht (blz. 6-17)
9. Opbergvak (blz. 3-15)
10. Zadel (blz. 3-14)
11. Benzinetank (blz. 3-11)
12. Koplamp (blz. 6-27)
13. Achterrempedaal (blz. 3-11)

L
2-3
BESCHRIJVING
/home/Iida/Junko-data/YMC_om/AA9161_XJ600SN-D6/Dutch/D-2.frame
Bedieningselementen/instrumenten (XJ600S)
14. Koppelingshendel (blz. 3-9)
15. Linker stuurschakelaars (blz. 3-7)
16. Chokeknop (choke) Ò Ó (blz. 3-14)
17. Snelheidsmeter (blz. 3-6)
18. Toerenteller (blz. 3-7)
19. Rechter stuurschakelaars (blz. 3-9)
20. Voorremhendel (blz. 3-10)
21. Gashendel (blz. 6-12)
22. Kontaktslot-schakelaar (blz. 3-1)

R
2-4
BESCHRIJVING
/home/Iida/Junko-data/YMC_om/AA9161_XJ600SN-D6/Dutch/D-2.frame
Linker aanzicht (XJ600N)
1. Stuurslot (blz. 3-3)
2. Benzinekraan (blz. 3-13)
3. Helmhouder (blz. 3-15)
4. Zekeringenkast (blz. 6-26)
5. Klemmen voor bagagesnelbinders (blz. 3-16)6. Zadelvergendeling (blz. 3-14)
7. Afstelring voor de voorbelasting
van de achterschokbreker (blz. 3-15)
8. Versnellingspedaal (blz. 3-10)

L
2-5
BESCHRIJVING
/home/Iida/Junko-data/YMC_om/AA9161_XJ600SN-D6/Dutch/D-2.frame
Rechter aanzicht (XJ600N)
9. Achterlicht/remlicht (blz. 6-17)
10. Opbergvak (blz. 3-15)
11. Zadel (blz. 3-14)
12. Benzinetank (blz. 3-11)
13. Koplamp (blz. 6-27)
14. Achterrempedaal (blz. 3-11)

R
2-6
BESCHRIJVING
/home/Iida/Junko-data/YMC_om/AA9161_XJ600SN-D6/Dutch/D-2.frame
Bedieningselementen/instrumenten (XJ600N)
15. Koppelingshendel (blz. 3-9)
16. Linker stuurschakelaars (blz. 3-7)
17. Chokeknop (choke) Ò Ó (blz. 3-14)
18. Snelheidsmeter (blz. 3-6)
19. Toerenteller (blz. 3-7)
20. Rechter stuurschakelaars (blz. 3-9)
21. Voorremhendel (blz. 3-10)
22. Gashendel (blz. 6-12)
23. Kontaktslot-schakelaar (blz. 3-1)

/home/Iida/Junko-data/YMC_om/AA9161_XJ600SN-D6/Dutch/D-2.frame

R

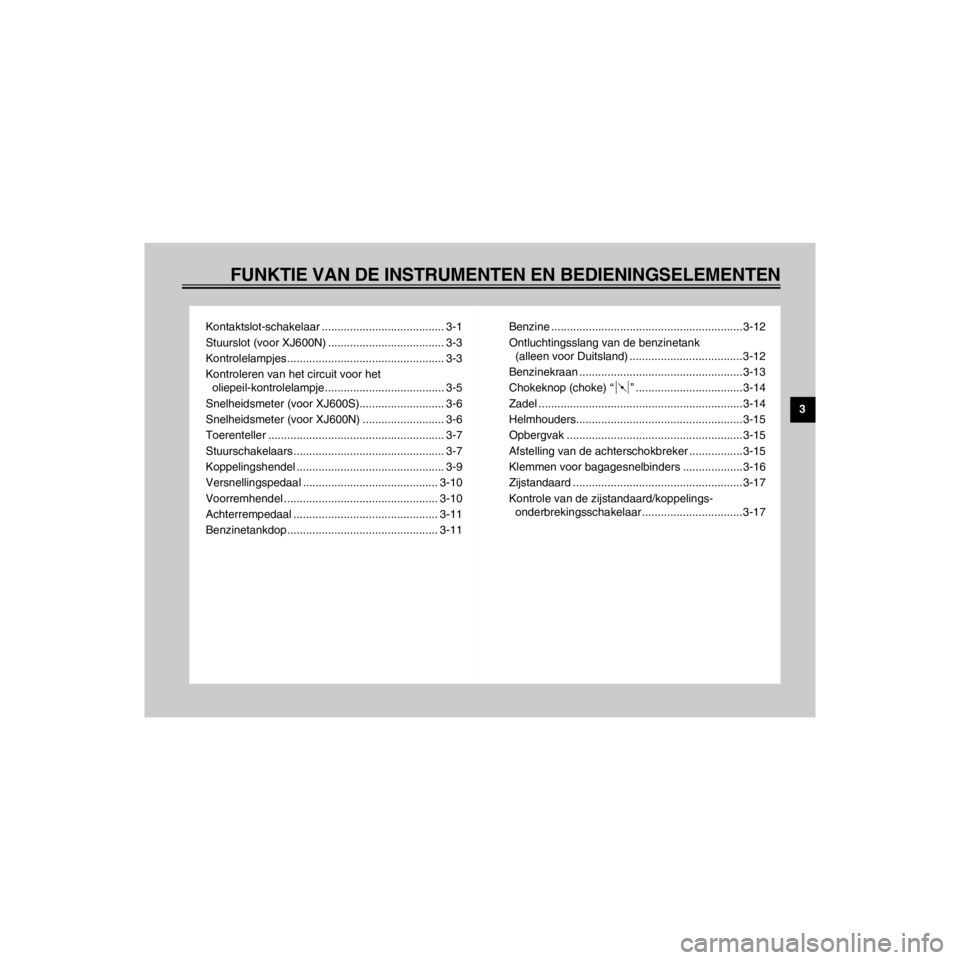

FUNKTIE VAN DE INSTRUMENTEN EN BEDIENINGSELEMENTEN
/home/Iida/Junko-data/YMC_om/AA9161_XJ600SN-D6/Dutch/D-3TOC.frame
Kontaktslot-schakelaar ....................................... 3-1
Stuurslot (voor XJ600N) ..................................... 3-3
Kontrolelampjes .................................................. 3-3
Kontroleren van het circuit voor het
oliepeil-kontrolelampje...................................... 3-5
Snelheidsmeter (voor XJ600S)........................... 3-6
Snelheidsmeter (voor XJ600N) .......................... 3-6
Toerenteller ........................................................ 3-7
Stuurschakelaars ................................................ 3-7
Koppelingshendel ............................................... 3-9
Versnellingspedaal ........................................... 3-10
Voorremhendel ................................................. 3-10
Achterrempedaal .............................................. 3-11
Benzinetankdop ................................................ 3-11Benzine ............................................................. 3-12
Ontluchtingsslang van de benzinetank
(alleen voor Duitsland) .................................... 3-12
Benzinekraan .................................................... 3-13
Chokeknop (choke) Ò Ó .................................. 3-14
Zadel ................................................................. 3-14
Helmhouders..................................................... 3-15
Opbergvak ........................................................ 3-15
Afstelling van de achterschokbreker ................. 3-15
Klemmen voor bagagesnelbinders ................... 3-16
Zijstandaard ...................................................... 3-17
Kontrole van de zijstandaard/koppelings-
onderbrekingsschakelaar ................................ 3-17

L
3-1
FUNKTIE VAN DE INSTRUMENTEN EN BEDIENINGSELEMENTEN
/home/Iida/Junko-data/YMC_om/AA9161_XJ600SN-D6/Dutch/D-3.frame
DAU00027
DAU00028
Kontaktslot-schakelaar
De kontaktslot-schakelaar (hoofdschake-
laar) dient voor het in- en uitschakelen van
de ontsteking en van de verlichting. Hieron-
der volgt de beschrijving van de bediening.
DAU00036ON
De elektrische circuits worden ingescha-
keld en de motor kan nu gestart worden.
Als de kontaktslot-schakelaar in deze stand
staat, kan de sleutel niet verwijderd wor-
den.
DAU00038OFF
Alle elektrische circuits zijn uitgeschakeld.
Als de kontaktslot-schakelaar in deze stand
staat, kan de sleutel verwijderd worden.DAU00040LOCK (voor XJ600S)
Het stuur staat op slot en alle elektrische
circuits zijn uitgeschakeld. Als de kontakt-
slot-schakelaar in deze stand staat, kan de
sleutel verwijderd worden. Om het stuur te
vergrendelen, draait u het geheel naar
links. Terwijl u de sleutel dieper in de
kontaktslot-schakelaar drukt, draait u de
sleutel van ÒOFFÓ naar ÒLOCKÓ en verwij-
dert u de sleutel. Om het stuur te ontgren-
delen draait u de sleutel naar ÒOFFÓ terwijl u
erop drukt.

R
3-2
FUNKTIE VAN DE INSTRUMENTEN EN BEDIENINGSELEMENTEN
/home/Iida/Junko-data/YMC_om/AA9161_XJ600SN-D6/Dutch/D-3.frame
1. Indrukken
2. Draaien
DW000016
Draai nooit het kontaktsleuteltje in de
ÒOFFÓ of ÒLOCKÓ stand terwijl de motor
nog rijdt. De elektrische circuits worden
dan uitgeschakeld zodat bepaalde be-
dieningsfunkties niet meer werken, het-
geen gevaar voor ongelukken kan
opleveren. Zorg dat de motorfiets ge-
heel tot stilstand is gekozen, vorrdat u
het kontaktsleuteltje naar ÒOFFÓ of
ÒLOCKÓ draait.
DAU01590 (Parkeren) (voor XJ600S)
Het stuur staat op slot en het achterlicht en
het voorste parkeerlicht staan aan maar
verder zijn alle elektrische circuits uitge-
schakeld. Als de kontaktslot-schakelaar in
deze stand staat, kan de sleutel verwijderd
worden.
Voor het gebruik van de parkeerstand ver-
grendelt u eerst het stuur en dan draait u de
sleutel naar Ò Ó. Deze stand mag u niet te
lang achtereen gebruiken, anders kan de
accu leegraken.
1. Indrukken
2. Loslaten
3. Draaien
DAU00055P (Parkeren) (voor XJ600N)
Het achterlicht en het parkeerlicht staan
aan maar verder zijn alle elektrische circuits
uitgeschakeld. Steek de sleutel in de
kontaktslot-schakelaar terwijl deze op
ÒOFFÓ staat, druk hem aan en laat weer los.
Draai de sleutel vervolgens linksom naar
ÒPÓ en verwijder deze. (Gebruik deze stand
niet al te lang, want de accu zou leeg kun-
nen raken.) Om deze ÒparkeerstandÓ uit te
schakelen, draait u de sleutel rechtsom.
