YAMAHA XJ600S 2000 Instructieboekje (in Dutch)
Manufacturer: YAMAHA, Model Year: 2000, Model line: XJ600S, Model: YAMAHA XJ600S 2000Pages: 101, PDF Size: 17.55 MB
Page 21 of 101
L
3-3
FUNKTIE VAN DE INSTRUMENTEN EN BEDIENINGSELEMENTEN
/home/Iida/Junko-data/YMC_om/AA9161_XJ600SN-D6/Dutch/D-3.frame
1. Stuurslot
DAU02934
Stuurslot (voor XJ600N)
Het stuur op slot zetten
Draai het stuur helemaal naar rechts en
open het dekseltje van het stuurslot.
Steek de sleutel in het slot en draai deze een
1/8 slag naar links. Druk vervolgens de sleutel
in terwijl u het stuur iets terug naar links draait
en draai de sleutel nu 1/8 slag rechtsom.
Controleer of het stuur vergrendeld is, trek
de sleutel uit het slot en plaats het dekseltje
terug over het slot.
Het stuur van het slot halen
Steek de sleutel in het slot, druk hem in en
draai hem een 1/8 slag naar links zodat hij
omhoogkomt. Dan is het stuur ontgrendeld
en kunt u de sleutel verwijderen.
000 001
0000
3
45
21XJ600S
1. Linker richtingsaanwijzer-kontrolelampjes Ò Ó
2. Grootlicht-kontrolelampje Ò Ó
3. Rechter richtingsaanwijzer-kontrolelampjes Ò Ó
4. Vrijstand-kontrolelampje Ò Ó
5. Oliepeil-kontrolelampje Ò Ó
DAU00056
Kontrolelampjes
DAU00058Richtingsaanwijzer-kontrolelampjes
Ò Ó / Ò Ó
Bij het naar rechts of ls zetten van de rich-
tingsaanwijzer gaat het bijbehorende lamp-
je knipperen.
DAU00061Vrijstand-kontrolelampje Ò Ó
Dit kontrolelampje licht op als de versnel-
ling in zijn vrij staat.
1. Vrijstand-kontrolelampje Ò Ó
2. Linker richtingsaanwijzer-kontrolelampjes Ò Ó
3. Rechter richtingsaanwijzer-kontrolelampjes Ò Ó
4. Grootlicht-kontrolelampje Ò Ó
5. Oliepeil-kontrolelampje Ò Ó
DAU00063Grootlicht-kontrolelampje Ò Ó
Dit kontrolelampje licht op als het grootlicht
wordt ingeschakeld.
DAU01313Oliepeil-kontrolelampje Ò Ó
Dit controlelampje licht op als het oliepeil te
laag is. Dit elektrische circuit kan gekontro-
leerd worden volgens de procedure op
blz. 3-5.
Page 22 of 101
R
3-4
FUNKTIE VAN DE INSTRUMENTEN EN BEDIENINGSELEMENTEN
/home/Iida/Junko-data/YMC_om/AA9161_XJ600SN-D6/Dutch/D-3.frame
DC000000
LET OP:
Let op dat u nooit met de motorfiets rijdt
als er niet voldoende olie in het carter
aanwezig is.
OPMERKING:
Ook al is er olie tot het voorgeschreven peil
bijgevuld, dan nog kan het oliepeil-controle-
lampje op een helling of tijdens plotseling
accelereren of remmen wel eens gaan flik-
keren, maar dit is normaal.
Page 23 of 101
L
3-5
FUNKTIE VAN DE INSTRUMENTEN EN BEDIENINGSELEMENTEN
1
23
456
7
8
9
F:\01_YMC_DATA est\D-3.frame
DAU00071
Kontroleren van het circuit voor het oliepeil-kontrolelampje
COPY CB-48DCB-48D
Zet de kontaktslot-schakelaar op “ON”
en de motorstop-schakelaar op “ ”.
Het oliepeil-kontrolelampje
licht niet op.
Het oliepeil-kontrolelampje
licht op.Kontroleer het oliepeil.
Het oliepeil-kontro-
lelampje licht op.
Het oliepeil-kontrole-
lampje licht niet op.
Het oliepeil en het
elektrische circuit zijn
in orde. U kunt met de
motorfiets rijden.
Druk op de startschakelaar met
de versnelling in vrij of met de
koppelingshendel ingetrokken.
Vraag uw Yamaha dealer
om het elektrische circuit te
inspekteren.
Het oliepeil is
voldoende.
Vul motorolie bij.Het oliepeil is
te laag.
Page 24 of 101
R
3-6
FUNKTIE VAN DE INSTRUMENTEN EN BEDIENINGSELEMENTEN
/home/Iida/Junko-data/YMC_om/AA9161_XJ600SN-D6/Dutch/D-3.frame
3
4
0 1 2345
1
2
XJ600S

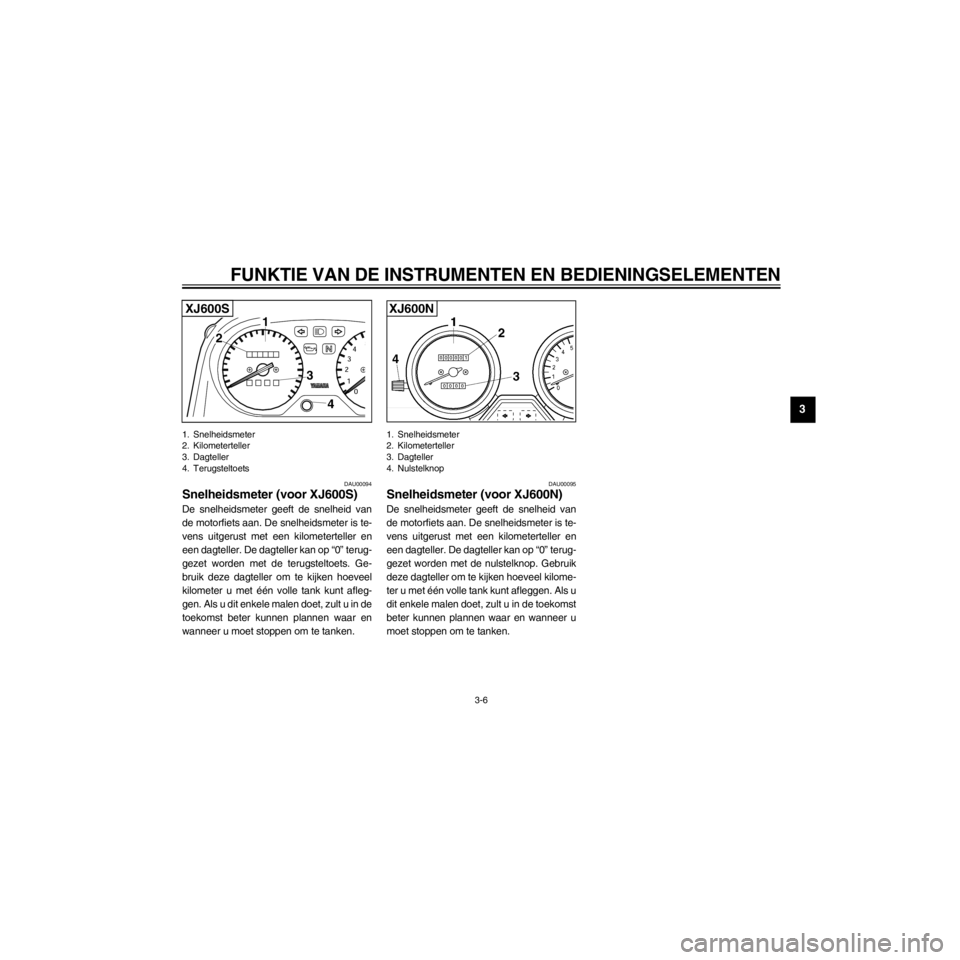

1. Snelheidsmeter
2. Kilometerteller
3. Dagteller
4. Terugsteltoets
DAU00094
Snelheidsmeter (voor XJ600S)
De snelheidsmeter geeft de snelheid van
de motorfiets aan. De snelheidsmeter is te-
vens uitgerust met een kilometerteller en
een dagteller. De dagteller kan op Ò0Ó terug-
gezet worden met de terugsteltoets. Ge-
bruik deze dagteller om te kijken hoeveel
kilometer u met ŽŽn volle tank kunt afleg-
gen. Als u dit enkele malen doet, zult u in de
toekomst beter kunnen plannen waar en
wanneer u moet stoppen om te tanken.
1. Snelheidsmeter
2. Kilometerteller
3. Dagteller
4. Nulstelknop
DAU00095
Snelheidsmeter (voor XJ600N)
De snelheidsmeter geeft de snelheid van
de motorfiets aan. De snelheidsmeter is te-
vens uitgerust met een kilometerteller en
een dagteller. De dagteller kan op Ò0Ó terug-
gezet worden met de nulstelknop. Gebruik
deze dagteller om te kijken hoeveel kilome-
ter u met ŽŽn volle tank kunt afleggen. Als u
dit enkele malen doet, zult u in de toekomst
beter kunnen plannen waar en wanneer u
moet stoppen om te tanken.
Page 25 of 101
L
3-7
FUNKTIE VAN DE INSTRUMENTEN EN BEDIENINGSELEMENTEN
/home/Iida/Junko-data/YMC_om/AA9161_XJ600SN-D6/Dutch/D-3.frame
0 1 2348
9
10
11 56
7
2
13
XJ600S
1. Toerenteller
2. Rode gebied (behalve voor CH, A)
3. Rode gebied (voor CH, A)
DAU00101
Toerenteller
Dit model is uitgerust met een elektrische
toerenteller zodat de bestuurder het motor-
toerental goed kan aflezen, en zodoende
de motorbelasting binnen de vereiste gren-
zen kan houden.
DC000003
LET OP:
Zorg dat de toerenteller nooit in het rode
gebied komt.
Rode gebied: 9.500 tpm en hoger
(behalve voor CH, A)
8.500 tpm en hoger
(voor CH, A)
1. Toerenteller
2. Rode gebied (behalve voor CH, A)
3. Rode gebied (voor CH, A)1. Inhaal-schakelaar ÒPASSÓ
2. Grootlicht/dimlicht-schakelaar
3. Waarschuwingslichten-schakelaar Ò Ó
4. Richtingaanwijzer-schakelaar
5. Klaxon-schakelaar Ò Ó
DAU00118
Stuurschakelaars
DAU00120Inhaal-schakelaar ÒPASSÓ
Druk op de schakelaar om het signaallicht
te bedienen.
DAU00121Grootlicht/dimlicht-schakelaar
Draai de schakelaar naar Ò Ó voor
grootlicht en naar Ò Ó voor dimlicht.
Page 26 of 101
R
3-8
FUNKTIE VAN DE INSTRUMENTEN EN BEDIENINGSELEMENTEN
/home/Iida/Junko-data/YMC_om/AA9161_XJ600SN-D6/Dutch/D-3.frame
DAU00144Waarschuwingslichten-schakelaar
ÒÓ
Schakel de waarschuwingslichten in als er
gevaar dreigt of als u nood bent. Alle rich-
tingsaanwijzerlampjes gaan tegelijk knippe-
ren wanneer u, met het contactslot in de
ÒONÓ of de ÒPÓ stand, de waarschuwings-
lichten inschakelt met deze schakelaar
DC000006
LET OP:
Als u de waarschuwingslichten te lang
achtereen aan laat, kan dit leiden tot uit-
putting van de accu waardoor u de elek-
trische starter niet meer zult kunnen
gebruiken.
OPMERKING:
Schakel de waarschuwingsknipperlichten
in als u andere weggebruikers wilt waar-
schuwen dat u uw motorfiets wilt stopzetten
op een plaats waar dit gevaar kan opleve-
ren.
DAU00127Richtingaanwijzer-schakelaar
Om de rechter-richtingaanwijzer in te scha-
kelen, duwt u de schakelaar naar Ò Ó; om
de linker-richtingaanwijzer in te schakelen,
duwt u de schakelaar naar Ò Ó. Als u de
schakelaar loslaat, keert deze terug naar
de middenpositie. Om de richtingaanwijzer
weer uit te zetten, drukt u de schakelaar in,
terwijl deze in de middenpositie staat.
DAU00129Klaxon-schakelaar Ò Ó
Druk de schakelaar in om te klaxoneren.
Page 27 of 101
L
3-9
FUNKTIE VAN DE INSTRUMENTEN EN BEDIENINGSELEMENTEN
/home/Iida/Junko-data/YMC_om/AA9161_XJ600SN-D6/Dutch/D-3.frame
1. Motorstop-schakelaar
2. Lichtschakelaar
3. Startschakelaar Ò Ó
DAU00138Motorstop-schakelaar
De motorstop-schakelaar is een veilig-
heids-schakelaar voor gebruik onder nood-
omstandigheden, zoals wanneer de
motorfiets is omgevallen of bij problemen
met de gasklep. Draai de schakelaar naar
Ò Ó als u de motor wilt starten. In noodge-
vallen draait u de schakelaar naar Ò Ó.
DAU00134Lichtschakelaar
Door de lichtschakelaar naar Ò Ó te
draaien zal het dimlicht, de meterverlichting
en de achterverlichting ingeschakeld wor-
den. Door de lichtschakelaar naar Ò Ó te
draaien zal de koplamp ook ingeschakeld
worden.
DAU00143Startschakelaar Ò Ó
Als u de startschakelaar indrukt zal de start-
motor de motor doen ronddraaien.
DC000005
LET OP:
Zie, alvorens de motor te starten, de pa-
ragraaf met aanwijzingen over het star-
ten.
1. Koppelingshendel
DAU00152
Koppelingshendel
De koppelingshendel is bevestigd aan het
linkerhandvat van het stuur, en het ontste-
kingsblokkeersysteem is ingebouwd in het
koppelingshendel-handvat. Om te ontkop-
pelen, trekt u de koppelingshendel in. Om
de koppeling weer te laten opkomen laat u
de koppelingshendel weer langzaam van
het stuur weg gaan. Voor een soepele be-
diening is het het beste om de koppelings-
hendel snel in te trekken en langzaam te
laten opkomen. (Zie de paragraaf met de
aanwijzingen over het starten, voor een be-
schrijving van het circuit van het ontsteking-
sblokkeersysteem).
Page 28 of 101
R
3-10
FUNKTIE VAN DE INSTRUMENTEN EN BEDIENINGSELEMENTEN
/home/Iida/Junko-data/YMC_om/AA9161_XJ600SN-D6/Dutch/D-3.frame

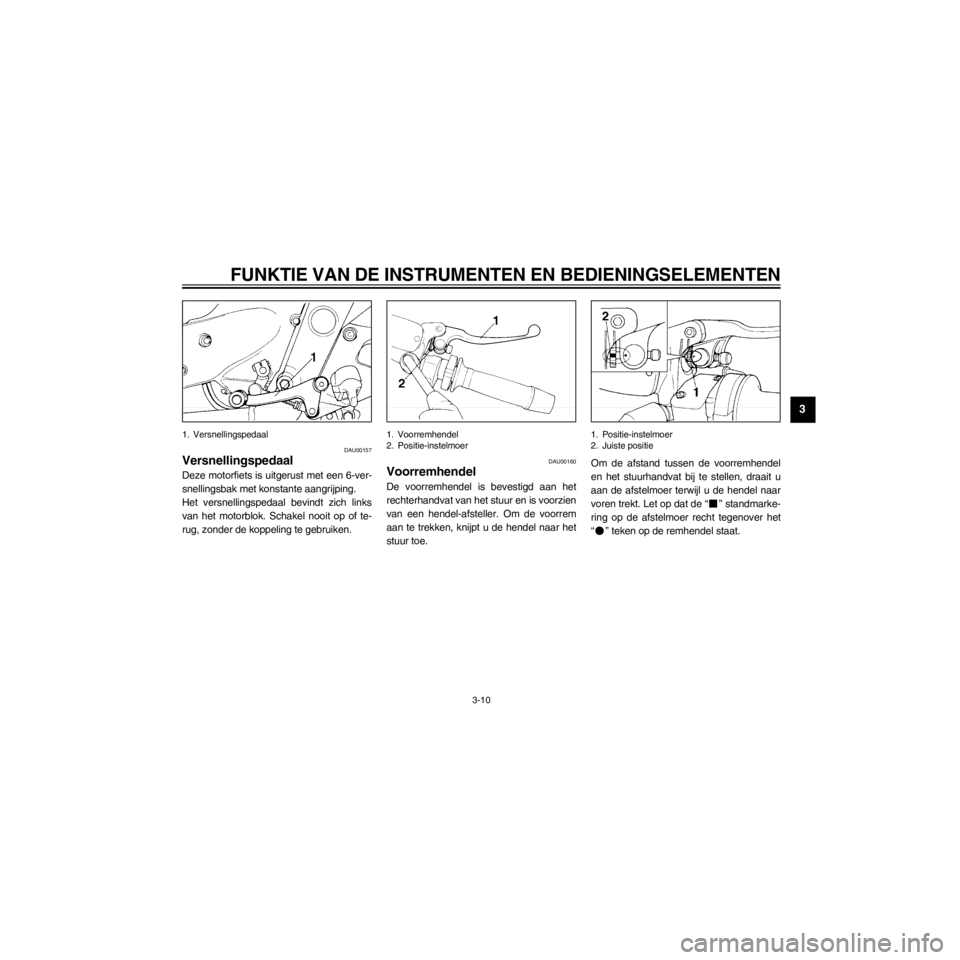

1. Versnellingspedaal
DAU00157
Versnellingspedaal
Deze motorfiets is uitgerust met een 6-ver-
snellingsbak met konstante aangrijping.
Het versnellingspedaal bevindt zich links
van het motorblok. Schakel nooit op of te-
rug, zonder de koppeling te gebruiken.
1. Voorremhendel
2. Positie-instelmoer
DAU00160
Voorremhendel
De voorremhendel is bevestigd aan het
rechterhandvat van het stuur en is voorzien
van een hendel-afsteller. Om de voorrem
aan te trekken, knijpt u de hendel naar het
stuur toe.
1. Positie-instelmoer
2. Juiste positie
Om de afstand tussen de voorremhendel
en het stuurhandvat bij te stellen, draait u
aan de afstelmoer terwijl u de hendel naar
voren trekt. Let op dat de Ò Ó standmarke-
ring op de afstelmoer recht tegenover het
Ò Ó teken op de remhendel staat.
Page 29 of 101
L
3-11
FUNKTIE VAN DE INSTRUMENTEN EN BEDIENINGSELEMENTEN
/home/Iida/Junko-data/YMC_om/AA9161_XJ600SN-D6/Dutch/D-3.frame

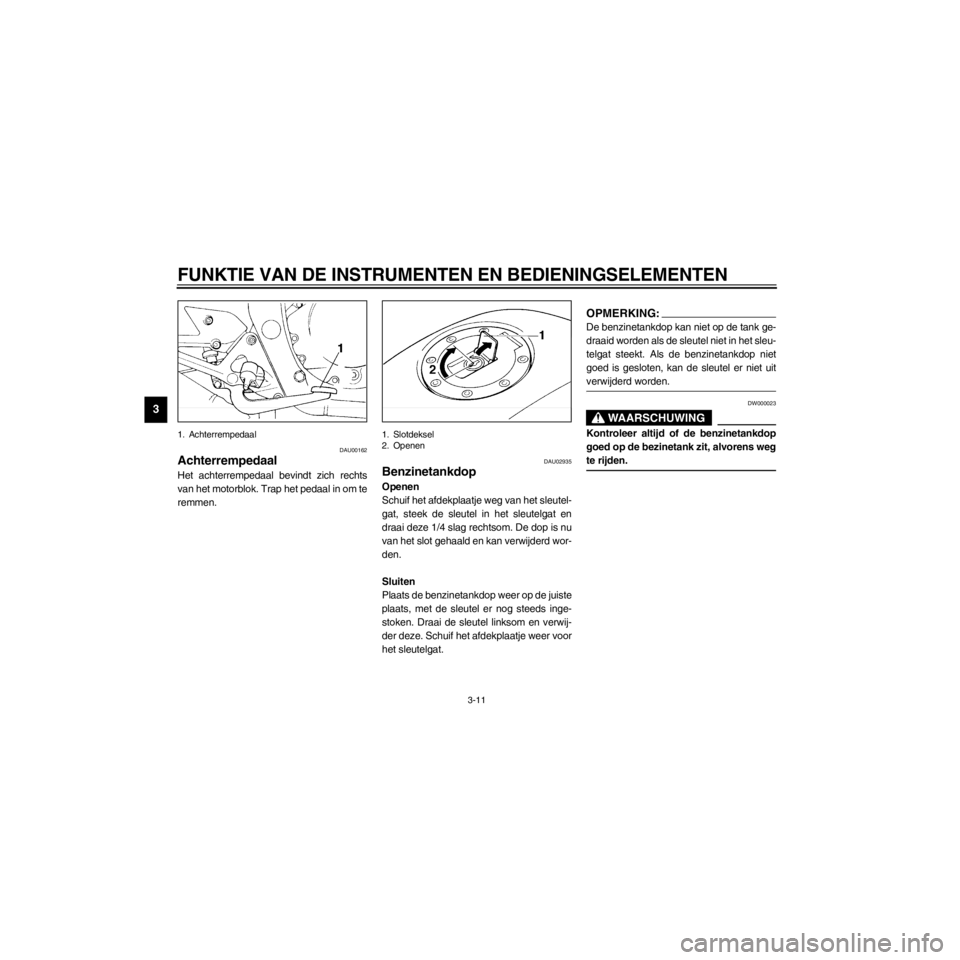

1. Achterrempedaal
DAU00162
Achterrempedaal
Het achterrempedaal bevindt zich rechts
van het motorblok. Trap het pedaal in om te
remmen.
1. Slotdeksel
2. Openen
DAU02935
Benzinetankdop
Openen
Schuif het afdekplaatje weg van het sleutel-
gat, steek de sleutel in het sleutelgat en
draai deze 1/4 slag rechtsom. De dop is nu
van het slot gehaald en kan verwijderd wor-
den.
Sluiten
Plaats de benzinetankdop weer op de juiste
plaats, met de sleutel er nog steeds inge-
stoken. Draai de sleutel linksom en verwij-
der deze. Schuif het afdekplaatje weer voor
het sleutelgat.
OPMERKING:
De benzinetankdop kan niet op de tank ge-
draaid worden als de sleutel niet in het sleu-
telgat steekt. Als de benzinetankdop niet
goed is gesloten, kan de sleutel er niet uit
verwijderd worden.
DW000023
Kontroleer altijd of de benzinetankdop
goed op de bezinetank zit, alvorens weg
te rijden.
Page 30 of 101
R
3-12
FUNKTIE VAN DE INSTRUMENTEN EN BEDIENINGSELEMENTEN
/home/Iida/Junko-data/YMC_om/AA9161_XJ600SN-D6/Dutch/D-3.frame

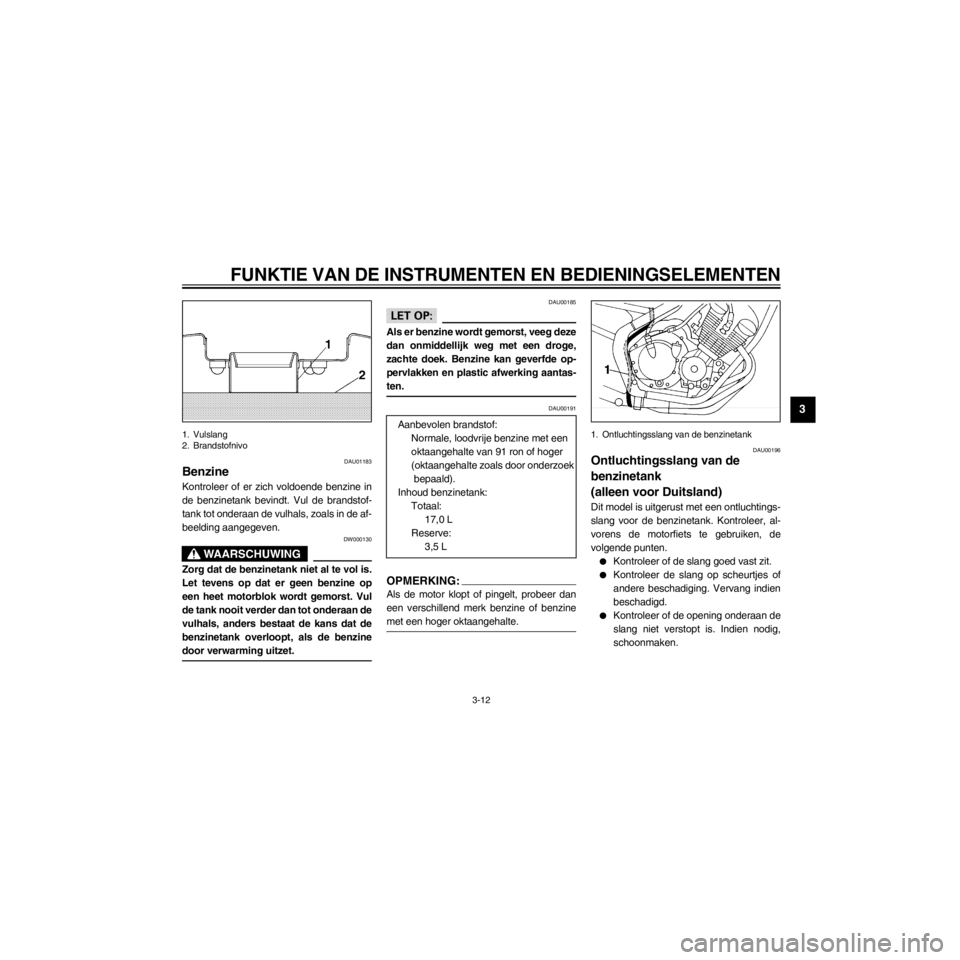

1. Vulslang
2. Brandstofnivo
DAU01183
Benzine
Kontroleer of er zich voldoende benzine in
de benzinetank bevindt. Vul de brandstof-
tank tot onderaan de vulhals, zoals in de af-
beelding aangegeven.
DW000130
Zorg dat de benzinetank niet al te vol is.
Let tevens op dat er geen benzine op
een heet motorblok wordt gemorst. Vul
de tank nooit verder dan tot onderaan de
vulhals, anders bestaat de kans dat de
benzinetank overloopt, als de benzine
door verwarming uitzet.
DAU00185
LET OP:
Als er benzine wordt gemorst, veeg deze
dan onmiddellijk weg met een droge,
zachte doek. Benzine kan geverfde op-
pervlakken en plastic afwerking aantas-
ten.
DAU00191
OPMERKING:
Als de motor klopt of pingelt, probeer dan
een verschillend merk benzine of benzine
met een hoger oktaangehalte.Aanbevolen brandstof:
Normale, loodvrije benzine met een
oktaangehalte van 91 ron of hoger
(oktaangehalte zoals door onderzoek
bepaald).
Inhoud benzinetank:
Totaal:
17,0 L
Reserve:
3,5 L
1. Ontluchtingsslang van de benzinetank
DAU00196
Ontluchtingsslang van de
benzinetank
(alleen voor Duitsland)
Dit model is uitgerust met een ontluchtings-
slang voor de benzinetank. Kontroleer, al-
vorens de motorfiets te gebruiken, de
volgende punten.
lKontroleer of de slang goed vast zit.
lKontroleer de slang op scheurtjes of
andere beschadiging. Vervang indien
beschadigd.
lKontroleer of de opening onderaan de
slang niet verstopt is. Indien nodig,
schoonmaken.
