Page 11 of 104

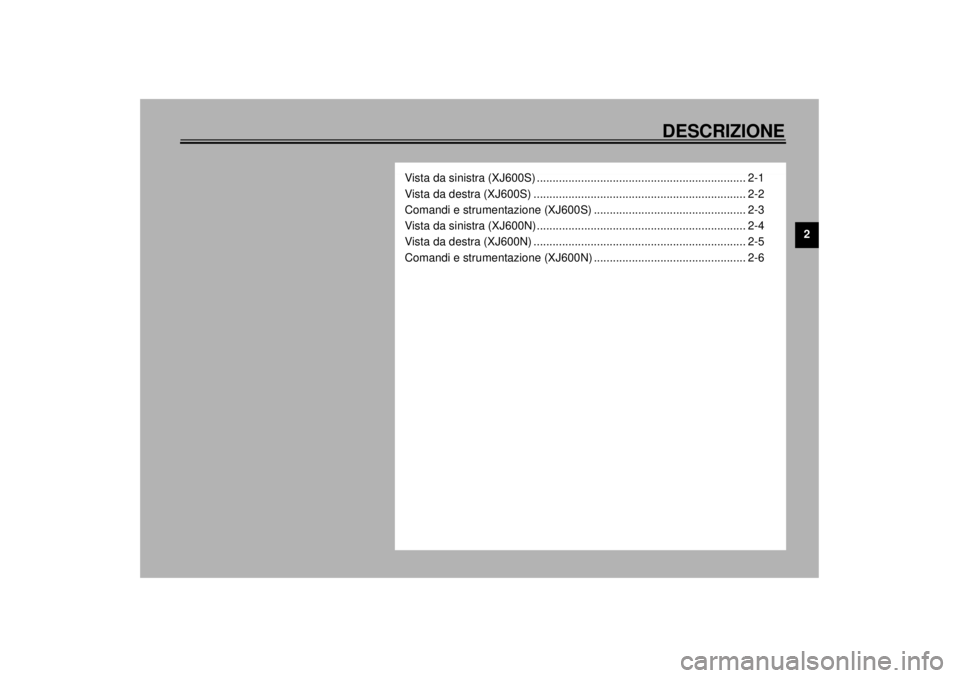

DESCRIZIONE
2
Vista da sinistra (XJ600S) .................................................................. 2-1
Vista da destra (XJ600S) ................................................................... 2-2
Comandi e strumentazione (XJ600S) ................................................ 2-3
Vista da sinistra (XJ600N).................................................................. 2-4
Vista da destra (XJ600N) ................................................................... 2-5
Comandi e strumentazione (XJ600N) ................................................ 2-6
H_4br.book Page 1 Tuesday, September 12, 2000 4:29 PM
Page 12 of 104
2-1
2
HAU00026

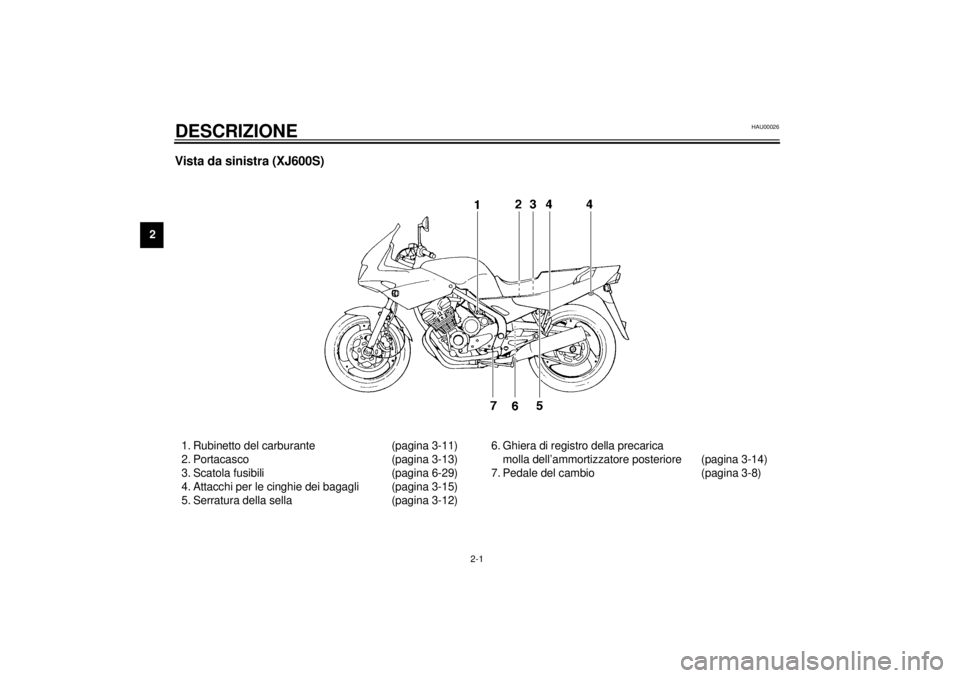

2-DESCRIZIONE Vista da sinistra (XJ600S)1. Rubinetto del carburante (pagina 3-11)
2. Portacasco (pagina 3-13)
3. Scatola fusibili (pagina 6-29)
4. Attacchi per le cinghie dei bagagli (pagina 3-15)
5. Serratura della sella (pagina 3-12)6. Ghiera di registro della precarica
molla dell’ammortizzatore posteriore (pagina 3-14)
7. Pedale del cambio (pagina 3-8)
H_4br.book Page 1 Tuesday, September 12, 2000 4:29 PM
Page 13 of 104
DESCRIZIONE
2-2
2

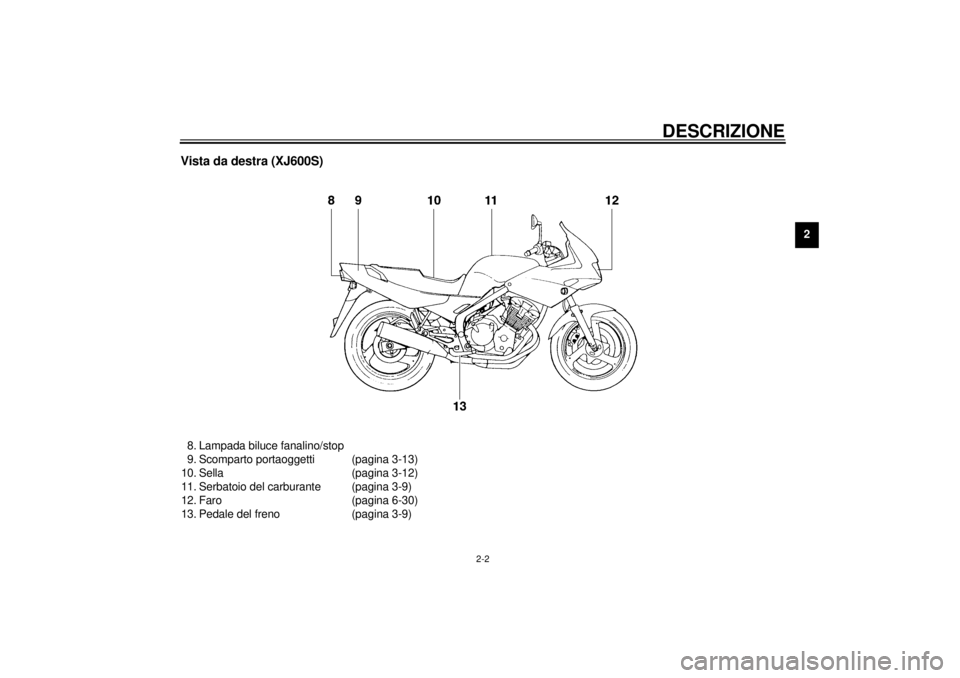

Vista da destra (XJ600S)8. Lampada biluce fanalino/stop
9. Scomparto portaoggetti (pagina 3-13)
10. Sella (pagina 3-12)
11. Serbatoio del carburante (pagina 3-9)
12. Faro (pagina 6-30)
13. Pedale del freno (pagina 3-9)
H_4br.book Page 2 Tuesday, September 12, 2000 4:29 PM
Page 14 of 104
DESCRIZIONE
2-3
2

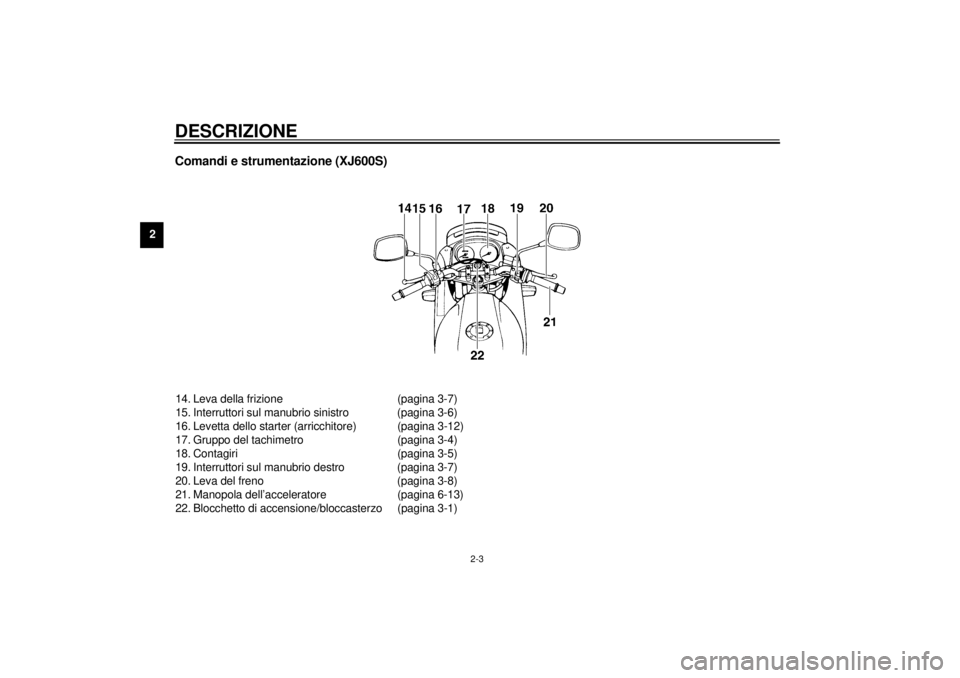

Comandi e strumentazione (XJ600S)14. Leva della frizione (pagina 3-7)
15. Interruttori sul manubrio sinistro (pagina 3-6)
16. Levetta dello starter (arricchitore) (pagina 3-12)
17. Gruppo del tachimetro (pagina 3-4)
18. Contagiri (pagina 3-5)
19. Interruttori sul manubrio destro (pagina 3-7)
20. Leva del freno (pagina 3-8)
21. Manopola dell’acceleratore (pagina 6-13)
22. Blocchetto di accensione/bloccasterzo (pagina 3-1)H_4br.book Page 3 Tuesday, September 12, 2000 4:29 PM
Page 15 of 104
DESCRIZIONE
2-4
2

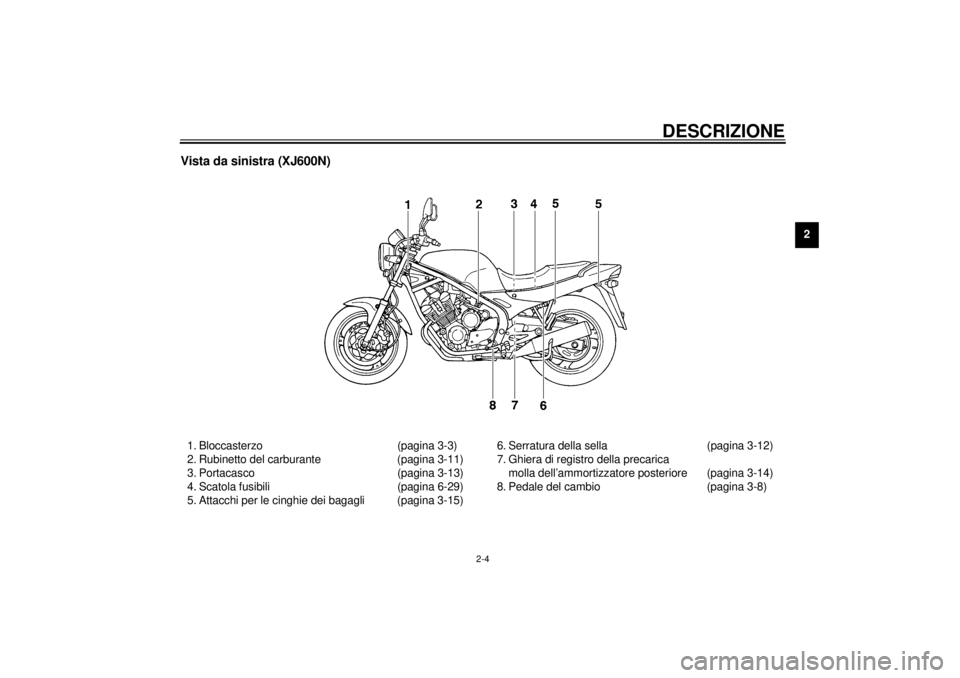

Vista da sinistra (XJ600N)1. Bloccasterzo (pagina 3-3)
2. Rubinetto del carburante (pagina 3-11)
3. Portacasco (pagina 3-13)
4. Scatola fusibili (pagina 6-29)
5. Attacchi per le cinghie dei bagagli (pagina 3-15)6. Serratura della sella (pagina 3-12)
7. Ghiera di registro della precarica
molla dell’ammortizzatore posteriore (pagina 3-14)
8. Pedale del cambio (pagina 3-8)
H_4br.book Page 4 Tuesday, September 12, 2000 4:29 PM
Page 16 of 104
DESCRIZIONE
2-5
2

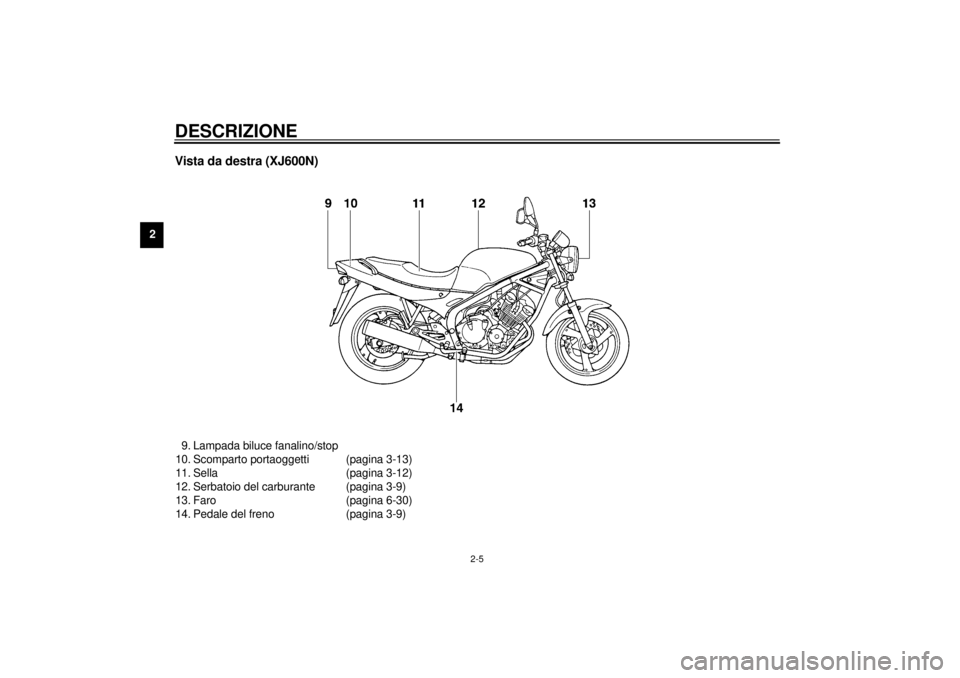

Vista da destra (XJ600N)9. Lampada biluce fanalino/stop
10. Scomparto portaoggetti (pagina 3-13)
11. Sella (pagina 3-12)
12. Serbatoio del carburante (pagina 3-9)
13. Faro (pagina 6-30)
14. Pedale del freno (pagina 3-9)
H_4br.book Page 5 Tuesday, September 12, 2000 4:29 PM
Page 17 of 104
DESCRIZIONE
2-6
2

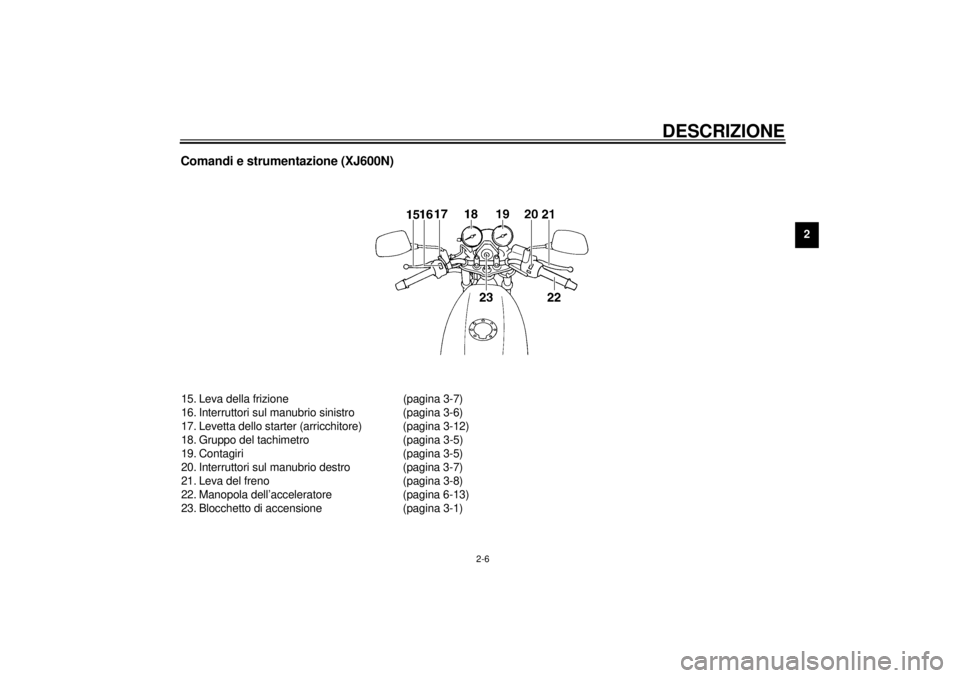

Comandi e strumentazione (XJ600N)15. Leva della frizione (pagina 3-7)
16. Interruttori sul manubrio sinistro (pagina 3-6)
17. Levetta dello starter (arricchitore) (pagina 3-12)
18. Gruppo del tachimetro (pagina 3-5)
19. Contagiri (pagina 3-5)
20. Interruttori sul manubrio destro (pagina 3-7)
21. Leva del freno (pagina 3-8)
22. Manopola dell’acceleratore (pagina 6-13)
23. Blocchetto di accensione (pagina 3-1)
H_4br.book Page 6 Tuesday, September 12, 2000 4:29 PM
Page 18 of 104
H_4br.book Page 7 Tuesday, September 12, 2000 4:29 PM
Page 19 of 104

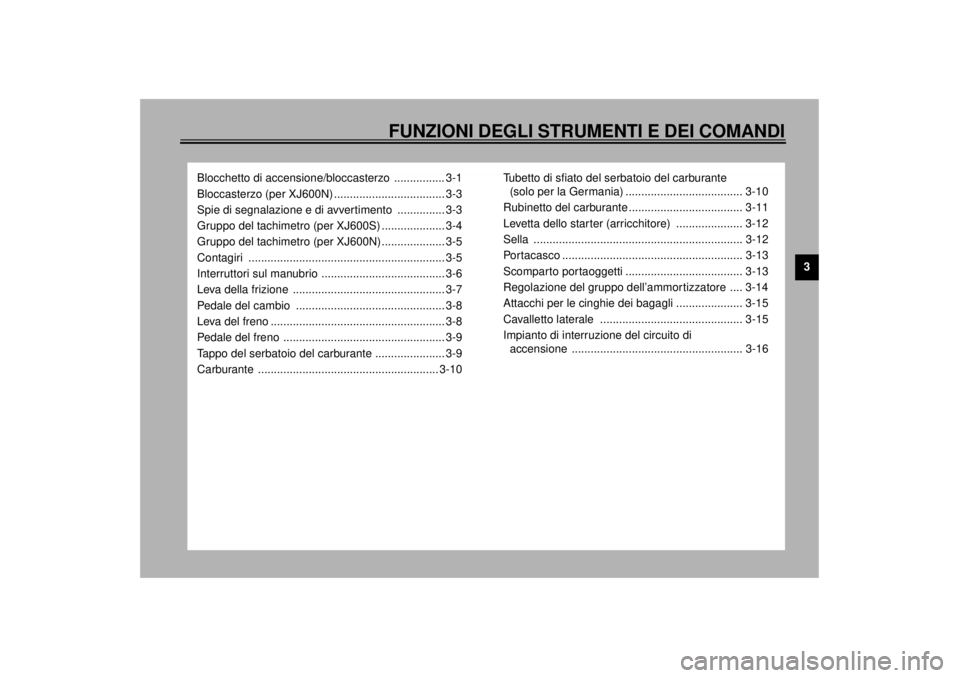

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3
Blocchetto di accensione/bloccasterzo ................ 3-1
Bloccasterzo (per XJ600N) ................................... 3-3
Spie di segnalazione e di avvertimento ............... 3-3
Gruppo del tachimetro (per XJ600S) .................... 3-4
Gruppo del tachimetro (per XJ600N).................... 3-5
Contagiri .............................................................. 3-5
Interruttori sul manubrio ....................................... 3-6
Leva della frizione ................................................ 3-7
Pedale del cambio ............................................... 3-8
Leva del freno ....................................................... 3-8
Pedale del freno ................................................... 3-9
Tappo del serbatoio del carburante ...................... 3-9
Carburante ......................................................... 3-10Tubetto di sfiato del serbatoio del carburante
(solo per la Germania) ..................................... 3-10
Rubinetto del carburante .................................... 3-11
Levetta dello star ter (arricchitore) ..................... 3-12
Sella .................................................................. 3-12
Portacasco ......................................................... 3-13
Scomparto portaoggetti ..................................... 3-13
Regolazione del gruppo dell’ammor tizzatore .... 3-14
Attacchi per le cinghie dei bagagli ..................... 3-15
Cavalletto laterale ............................................. 3-15
Impianto di interruzione del circuito di
accensione ...................................................... 3-16
H_4br.book Page 1 Tuesday, September 12, 2000 4:29 PM
Page 20 of 104
3-1
3
HAU00027
3-FUNZIONI DEGLI STRUMENTI E DEI COMANDI
HAU00029

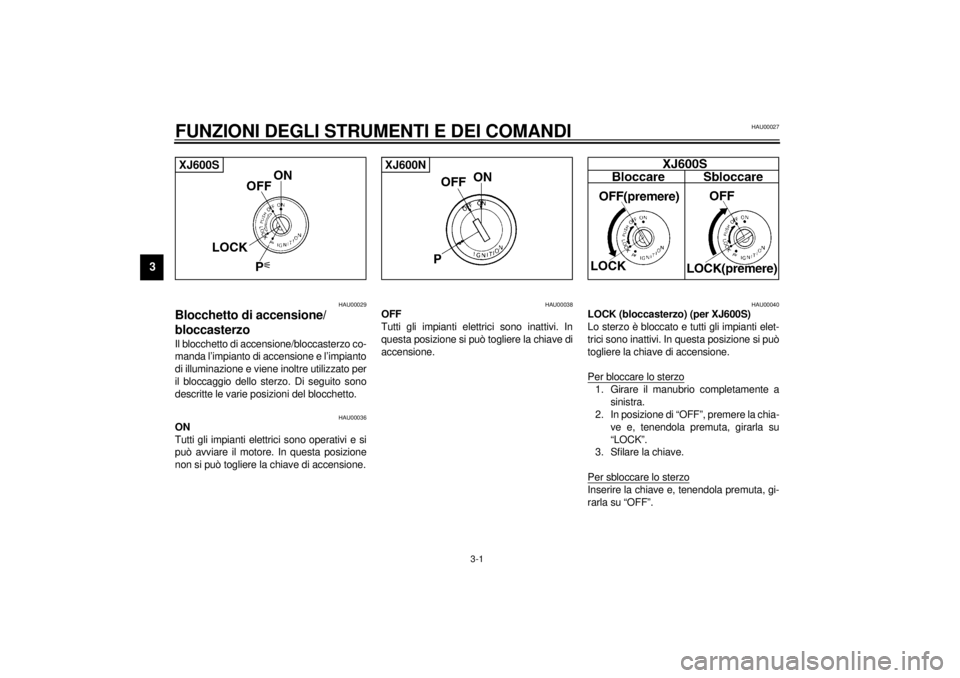

Blocchetto di accensione/
bloccasterzo Il blocchetto di accensione/bloccasterzo co-
manda l’impianto di accensione e l’impianto
di illuminazione e viene inoltre utilizzato per
il bloccaggio dello sterzo. Di seguito sono
descritte le varie posizioni del blocchetto.
HAU00036
ON
Tutti gli impianti elettrici sono operativi e si
può avviare il motore. In questa posizione
non si può togliere la chiave di accensione.
HAU00038
OFF
Tutti gli impianti elettrici sono inattivi. In
questa posizione si può togliere la chiave di
accensione.
HAU00040
LOCK (bloccasterzo) (per XJ600S)
Lo sterzo è bloccato e tutti gli impianti elet-
trici sono inattivi. In questa posizione si può
togliere la chiave di accensione.
Per bloccare lo sterzo1. Girare il manubrio completamente a
sinistra.
2. In posizione di “OFF”, premere la chia-
ve e, tenendola premuta, girarla su
“LOCK”.
3. Sfilare la chiave.
Per sbloccare lo sterzoInserire la chiave e, tenendola premuta, gi-
rarla su “OFF”.
XJ600S
XJ600N
