YAMAHA XJ900S 2000 Notices Demploi (in French)
Manufacturer: YAMAHA, Model Year: 2000, Model line: XJ900S, Model: YAMAHA XJ900S 2000Pages: 97, PDF Size: 2.09 MB
Page 31 of 97

INSTRUMENTS ET COMMANDES
3-17
3
FAU00295*
Réglage d’amortisseur arrièreCet amortisseur est équipé d’un anneau de ré-
glage de la précontrainte de ressort. Régler la
précontrainte de ressort comme suit. Tourner
l’anneau de réglage dans le sens
a pour aug-
menter la précontrainte du ressort et dans le
sens
b pour la réduire. Veiller à aligner l’enco-
che appropriée de l’anneau de réglage et l’indi-
cateur de position de l’amortisseur arrière.
CI-18FFAU00315
AVERTISSEMENT
@ Cet amortisseur contient de l’azote sous forte
pression. Lire attentivement les informations
ci-dessous avant de manipuler l’amortisseur.
Le fabricant décline toute responsabilité
pour les dommages matériels résultant d’une
mauvaise manipulation.l
Ne pas modifier ni tenter d’ouvrir la
bonbonne.
l
Ne pas approcher l’amortisseur d’une
flamme ou de toute autre source de cha-
leur. L’élévation de pression qui en ré-
sulterait pourrait faire exploser l’amor-
tisseur.
l
Ne déformer ni endommager la bon-
bonne d’aucune façon. Le moindre en-
dommagement de la bonbonne risque
d’amoindrir les performances d’amor-
tissement.
l
Pour toute réparation, consulter un
concessionnaire Yamaha.
@
1. Anneau de réglage de la précontrainte de ressort
2. Indicateur de position
1. Clé spéciale
Doux Standard Dur
Position de
réglage12 3 4567
Page 32 of 97

INSTRUMENTS ET COMMANDES
3-18
3
FAU00330
Béquille latéraleCe modèle est équipé d’un système de coupure
de circuit d’allumage. Ne pas rouler avec la
béquille latérale déployée. La béquille latérale
est située sur le côté gauche du cadre. (Se repor-
ter à la page 5-1 pour l’explication de ce sys-
tème.)
FW000044
AVERTISSEMENT
@ Ne pas conduire cette motocyclette avec la
béquille latérale déployée. Si la béquille laté-
rale n’est pas repliée correctement, elle ris-
que de toucher le sol et d’entraîner une
perte de contrôle du véhicule. Yamaha a
conçu pour cette motocyclette un système de
coupure d’allumage permettant au pilote de
ne pas oublier de replier la béquille latérale.
Lire attentivement les instructions ci-des-
sous et, dans le moindre doute quant au bon
fonctionnement de ce système, le faire véri-
fier immédiatement par un concessionnaire
Yamaha. @
FAU00332
Contrôle du fonctionnement des
contacteurs de béquille latérale et
d’embrayageVérifier le fonctionnement des contacteurs de
béquille latérale et d’embrayage en veillant à ce
que les points suivants soient respectés.
FW000046
AVERTISSEMENT
@ l
Avant de procéder à ce contrôle, veiller
à placer la motocyclette sur sa béquille
centrale.
l
En cas de mauvais fonctionnement,
consulter un concessionnaire Yamaha.
@CD-08FMETTRE LE CONTACTEUR À CLÉ SUR
“ON” ET LE COUPE-CIRCUIT DU
MOTEUR SUR “ ”.UNE VITESSE EST ENGAGÉE ET LA
BÉQUILLE LATÉRALE EST REPLIÉE.ACTIONNER LE LEVIER
D’EMBRAYAGE ET APPUYER SUR LE
CONTACTEUR DU DÉMARREUR.
LE MOTEUR SE MET EN MARCHE.LA BÉQUILLE LATÉRALE EST
DÉPLOYÉE.LE MOTEUR CALE.LE CONTACTEUR DE BÉQUILLE LATÉ-
RALE FONCTIONNE.LE CONTACTEUR D’EMBRAYAGE
FONCTIONNE.
Page 33 of 97

Page 34 of 97

4

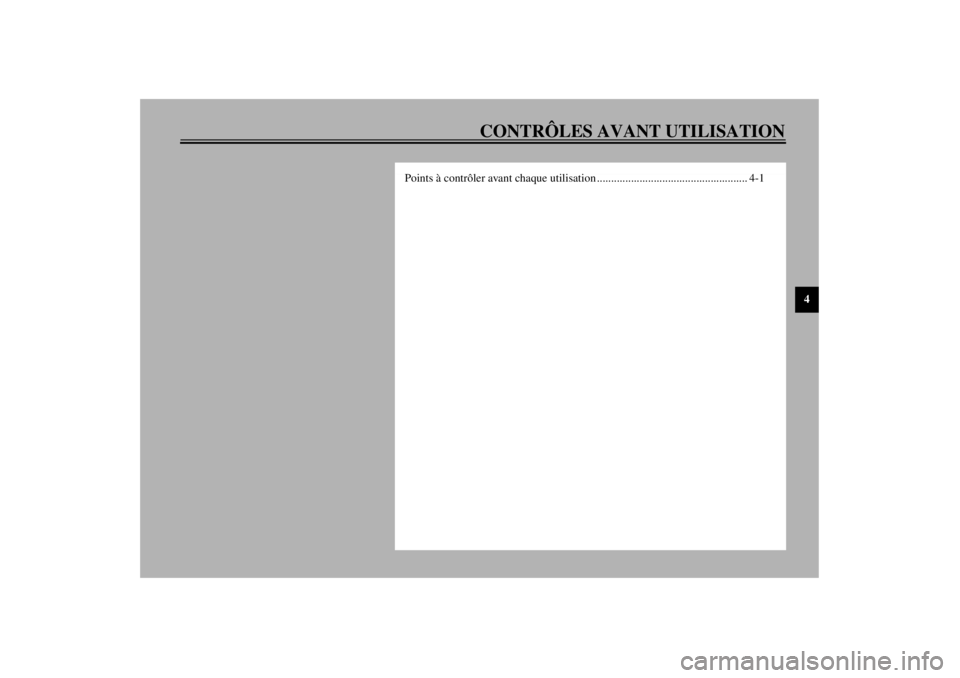

CONTRÔLES AVANT UTILISATION
Points à contrôler avant chaque utilisation ..................................................... 4-1
Page 35 of 97

4-1
4
FAU01114
4-CONTRÔLES AVANT UTILISATIONLe propriétaire est personnellement responsable de l’état de son véhicule. Certains organes vitaux peuvent se détériorer subitement même quand le vé-
hicule n’est pas utilisé (s’il est exposé aux intempéries, par exemple). Un endommagement ou une fuite quelconques ou encore une chute de la pression
des pneus peuvent avoir de graves conséquences. En plus d’un simple contrôle visuel, il est donc extrêmement important de vérifier les points suivants
avant chaque randonnée.
FAU00340
POINTS À CONTRÔLER AVANT CHAQUE UTILISATION
DESCRIPTION CONTRÔLES PAGE
Frein avant• Contrôler le fonctionnement, le jeu, le niveau du liquide et l’étanchéité.
• Si nécessaire, compléter avec du liquide de frein DOT 4.
6-19 à 6-21
Frein arrière• Contrôler le fonctionnement, le jeu, le niveau du liquide et l’étanchéité.
• Si nécessaire, compléter avec du liquide de frein DOT 4.
Embrayage• Contrôler le fonctionnement, l’état et le jeu.
• Régler si nécessaire.6-18
Poignée des gaz• Contrôler si le fonctionnement se fait en douceur.
• Lubrifier si nécessaire.6-14, 6-21
Huile de moteur• Contrôler le niveau d’huile.
• Ajouter de l’huile si nécessaire.6-8 à 6-10
Huile de transmission finale• Contrôler visuellement l’étanchéité. 6-11
Roues et pneus• Contrôler la pression, l’usure et l’état des pneus.6-15 à 6-18,
6-27 à 6-31
Câbles de commande et de
compteur• Contrôler si le fonctionnement se fait en douceur.
• Lubrifier si nécessaire.6-21
Axe de pédales de sélecteur et
de frein• Contrôler si le fonctionnement se fait en douceur.
• Lubrifier si nécessaire.6-22
Pivot de leviers de frein et
d’embrayage• Contrôler si le fonctionnement se fait en douceur.
• Lubrifier si nécessaire.6-22
Pivot de béquilles latérale et
centrale• Contrôler si le fonctionnement se fait en douceur.
• Lubrifier si nécessaire.6-22
Page 36 of 97

CONTRÔLES AVANT UTILISATION4-2
4
N.B.:Les contrôles avant utilisation doivent être effectués chaque fois que la motocyclette est employée. Une vérification complète ne demande que quelques
minutes et le surcroît de sécurité qu’elle procure au pilote fait plus que compenser ce minime contretemps.
AVERTISSEMENT
Si un élément s’avère ne pas fonctionner correctement lors de ces contrôles, le faire inspecter et réparer avant d’utiliser la motocyclette.Visserie• Contrôler le serrage de tous les boulons, vis et écrous fixés au cadre.
• Serrer si nécessaire.—
Réservoir de carburant• Contrôler le niveau de carburant.
• Ajouter du carburant si nécessaire.3-13
Éclairage, signalisation et
contacteurs• Vérifier le fonctionnement. 6-26 à 6-27 DESCRIPTION CONTRÔLES PAGE
Page 37 of 97

Page 38 of 97

5

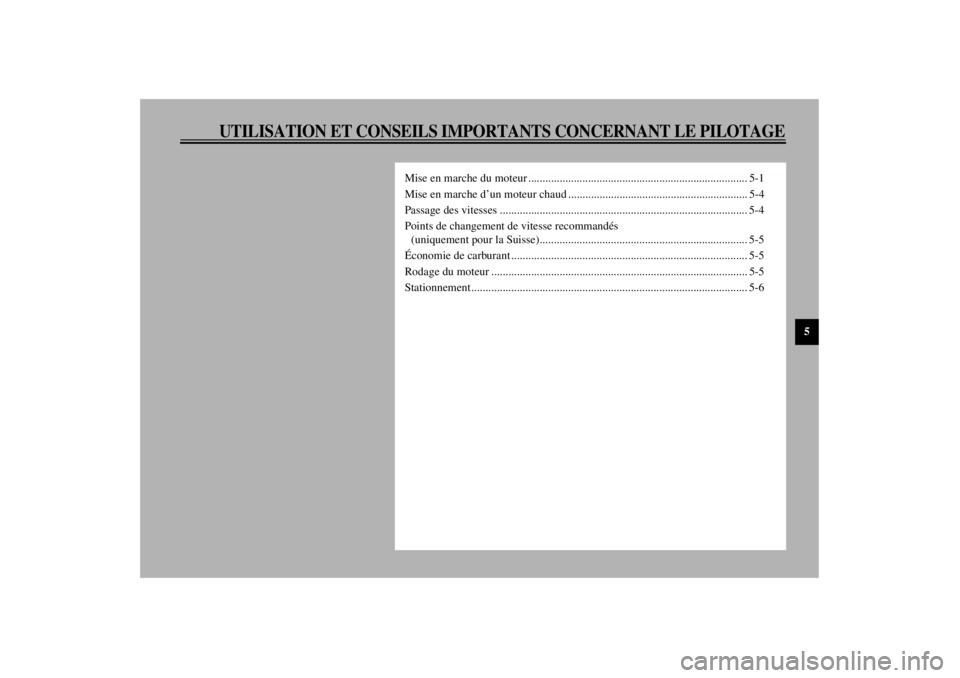

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
Mise en marche du moteur ............................................................................. 5-1
Mise en marche d’un moteur chaud ............................................................... 5-4
Passage des vitesses ....................................................................................... 5-4
Points de changement de vitesse recommandés
(uniquement pour la Suisse)......................................................................... 5-5
Économie de carburant ................................................................................... 5-5
Rodage du moteur .......................................................................................... 5-5
Stationnement ................................................................................................. 5-6
Page 39 of 97

5-1
5
FAU00372
5-UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
FAU00373
AVERTISSEMENT
@ l
Il importe, avant d’utiliser cette moto-
cyclette, de bien se familiariser avec
toutes les commandes et leurs fonctions.
Dans le moindre doute concernant le
fonctionnement de certaines comman-
des, consulter un concessionnaire
Yamaha.
l
Ne jamais mettre le moteur en marche
ni le laisser tourner aussi peu de temps
soit-il dans un local fermé. Les gaz
d’échappement sont délétères et peu-
vent provoquer une perte de connais-
sance et même la mort en peu de temps.
Ne laisser tourner le moteur que dans
un endroit bien ventilé.
l
Avant de démarrer, toujours s’assurer
de relever la béquille latérale. Une
béquille latérale déployée risque de pro-
duire un accident grave dans un virage.
@
FAU01627
Mise en marche du moteurN.B.:@ Cette motocyclette est munie d’un coupe-circuit
d’allumage.
Le moteur ne peut être mis en marche que dans
les conditions suivantes:l
La boîte de vitesses est au point mort.
l
La béquille latérale est repliée, une vitesse
est engagée, mais l’embrayage est dé-
brayé.
Ne pas rouler avec la béquille latérale déployée.
@
FW000054
AVERTISSEMENT
@ Avant de passer aux étapes suivantes, s’assu-
rer du bon fonctionnement du contacteur de
béquille latérale et du contacteur d’em-
brayage. (Se reporter à la page 3-18.) @
Page 40 of 97

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-2
5
CF-28F
METTRE LE CONTACTEUR À CLÉ SUR “ON” ET
LE COUPE-CIRCUIT DU MOTEUR SUR “ ”.
SI LA BOÎTE DE VITESSES EST AU POINT MORT
ET LA BÉQUILLE LATÉRALE DÉPLOYÉE…APPUYER SUR LE CONTACTEUR DU
DÉMARREUR. LE MOTEUR SE MET EN MARCHE.REPLIER LA BÉQUILLE LATÉRALE ET ENGAGER
UNE VITESSE.
SI UNE VITESSE EST ENGAGÉE ET LA BÉQUILLE
LATÉRALE EST REPLIÉE…ACTIONNER LE LEVIER D’EMBRAYAGE ET
APPUYER SUR LE CONTACTEUR DU
DÉMARREUR. LE MOTEUR SE MET EN MARCHE.
LA MOTOCYCLETTE PEUT ÊTRE CONDUITE.
LA MOTOCYCLETTE PEUT ÊTRE CONDUITE.
