YAMAHA XJR 1300 2000 Manual de utilização (in Portuguese)

P_5ea_Functions.fm Page 17 Wednesday, September 1, 1999 9:21 AM

4
INSPECÇÕES PRÉ-OPERACIONAIS
Lista de inspecções pré-operacionais ................................................ 4-1
P_5ea_PreopTOC.fm Page 1 Wednesday, September 1, 1999 9:23 AM

4-1
4
PAU01114
4-INSPECÇÕES PRÉ-OPERACIONAISOs proprietários são pessoalmente responsáveis pelas condições dos seus veículos. As funções vitais da sua motocicleta podem come-
çar a deteriorar-se rápida e inesperadamente, mesmo que permaneça não-utilizada (por exemplo, se exposta aos fenómenos da nature-
za). Quaisquer avarias, fugas de fluidos ou perda da pressão dos pneus pode ter sérias consequências. Portanto, é muito importante que,
em adição a uma inspecção visual completa, verifiquem-se os pontos a seguir antes de cada condução.
PAU00340
LISTA DE INSPECÇÕES PRÉ-OPERACIONAIS
ITEM ROTINA PÁGINA
Travão dianteiro
• Verifique o funcionamento, o nível de fluido e se há fuga de fluido.
• Encha com fluido de travão DOT 4, se necessário.6-16 ~ 6-19
Travão traseiro
Embraiagem• Verifique o funcionamento, o nível de fluido e se há fuga de fluido.
• Encha com fluido de travão DOT 4, se necessário.6-18
Punho e invólucro do
acelerador• Verifique se o funcionamento é estável.
• Lubrifique, se necessário.6-12, 6-21
Óleo do motor• Inspeccione o nível de óleo.
• Encha com óleo, se necessário.6-7 ~ 6-10
Corrente de transmissão• Verificar a tensão e o estado da corrente de transmissão.
• Afinar, se necessário.6-19 ~ 6-20
Rodas e pneus• Verificar a pressão, a usura e os estragos dos pneus.
• Substitua-os, se necessário.6-13 ~ 6-16
Cabo de metro e controlo• Verifique se o funcionamento é estável.
• Lubrifique, se necessário.6-20 ~ 6-21
Eixos do travão e do pedal de
mudança de velocidades• Verifique se o funcionamento é estável.
• Lubrifique, se necessário.6-21
Pivôs da alavanca do travão e
da embraiagem• Verifique se o funcionamento é estável.
• Lubrifique, se necessário.6-21
Articulações dos cavaletes
central e lateral• Verifique se o funcionamento é estável.
• Lubrifique, se necessário.6-22
Fixações do chassis• Certifique-se de que todas as porcas, parafusos e cavilhas do chassis estäo apro-
priadamente aperfados.
• Aperte, se necessário.—
P_5ea_Preop.fm Page 1 Wednesday, September 1, 1999 9:23 AM

INSPECÇÕES PRÉ-OPERACIONAIS4-2
4
NOTA:Inspecções pré-operacionais devem ser efectuadas cada vez que a motocicleta vá ser utilizada. Tal inspecção pode ser realizada na sua
totalidade em pouquíssimo tempo, e a segurança adicionada tornará mais que proveitoso o tempo dispendido.
AV I S O
Caso algum item das Inspecções Pré-operacionais não esteja funcionando apropriadamente, submeta-o a inspecção e reparo
antes de utilizar a motocicleta.Combustível• Inspeccione o nível de combustível.
• Encha com combustível, se necessário.3-9 ~ 3-10
Luzes, sinais e interruptores
• Verifique se o funcionamento está correcto. 6-25 ~ 6-27 ITEM ROTINA PÁGINA
P_5ea_Preop.fm Page 2 Wednesday, September 1, 1999 9:23 AM

P_5ea_Preop.fm Page 3 Wednesday, September 1, 1999 9:23 AM

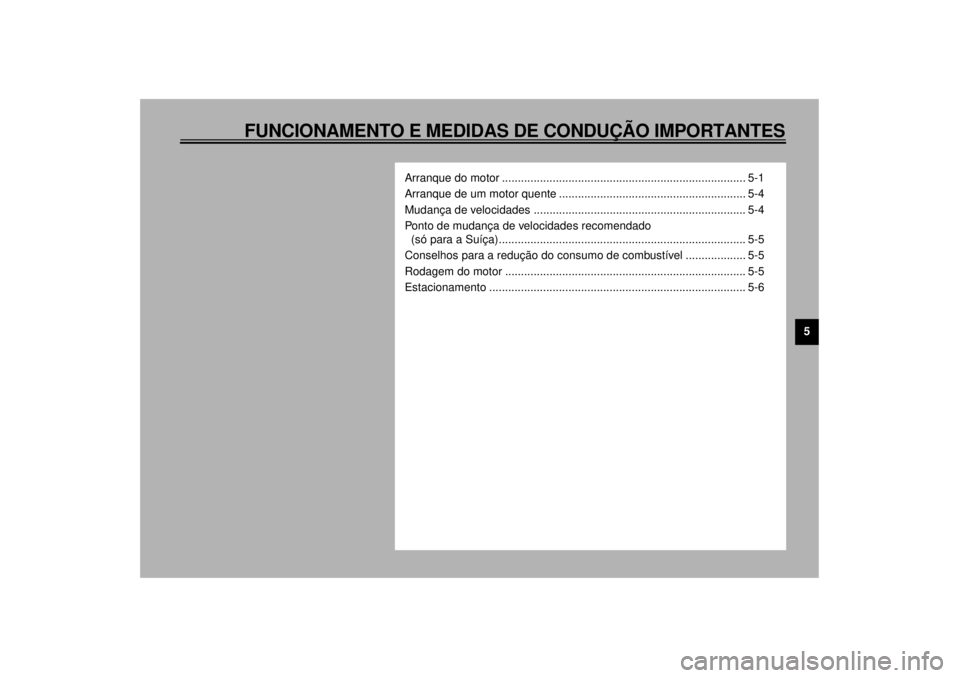

5
FUNCIONAMENTO E MEDIDAS DE CONDUÇÃO IMPORTANTES
Arranque do motor ............................................................................. 5-1
Arranque de um motor quente ........................................................... 5-4
Mudança de velocidades ................................................................... 5-4
Ponto de mudança de velocidades recomendado
(só para a Suíça).............................................................................. 5-5
Conselhos para a redução do consumo de combustível ................... 5-5
Rodagem do motor ............................................................................ 5-5
Estacionamento ................................................................................. 5-6
P_5ea_OperationTOC.fm Page 1 Wednesday, September 1, 1999 9:23 AM

5-1
5
PAU00372
5-FUNCIONAMENTO E MEDIDAS DE CONDUÇÃO IMPORTANTES
PAU00373
AV I S O
@ l
Antes de montar na sua moto, fami-
liarize-se com todos os comandos
de funcionamento e com as suas
funções. Peça a um concessionário
Yamaha que lhe explique qualquer
comando ou funcionamento que
não tenha compreendido perfeita-
mente.
l
Nunca ligue o motor nem o deixe li-
gado por muito tempo num recinto
fechado. Os fumos de escape são
venenosos e podem causar des-
maios e a morte em pouco tempo.
Opere sempre em recintos com
ventilação adequada.
l
Antes de pôr o motor a trabalhar,
levante o cavalete. O facto de não
levantar completamente o cavalete
pode causar acidentes graves no
momento em que faz uma curva.
@
PAU00381
Arranque do motorNOTA:@ Esta moto está equipada com um sistema
de corte do circuito de ignição. O motor só
pode ser accionado sob uma das seguintes
condições:l
Com a transmissão em ponto morto.
l
Com o cavalete levantado, a transmis-
são engrenacla e a embraiagem de-
sengatada.
A moto não deve ser conduzida com o ca-
valete descido.
@
PW000054
AV I S O
@ Antes de efectuar os passos que se-
guem, verifique o funcionamento dos in-
terruptores do cavalete e da embraiagem.
(Consulte a página 3-15.) @
P_5ea_Operation.fm Page 1 Wednesday, September 1, 1999 9:23 AM

FUNCIONAMENTO E MEDIDAS DE CONDUÇÃO IMPORTANTES
5-2
5
CF-33P
RODE O INTERRUPTOR PRINCIPAL PARA “ON” E O
INTERRUPTOR DE PARAGEM DO MOTOR PARA “ ”.
SE A TRANSMISSÃO ESTIVER EM PONTO
MORTO E O CAVALETE DESCIDO,APERTE O INTERRUPTOR DE ARRANQUE: O
MOTOR ARRANCA.RECOLHA O CAVALETE E ENGATE A
TRANSMISSÃO.
SE A TRANSMISSÃO ESTIVER ENGATADA E O
CAVALETE LEVANTADO,PUXE A ALAVANCA DE EMBRAIAGEM E CARRE-
GUE NO INTERRUPTOR DE ARRANQUE: O
MOTOR ARRANCA.
A MOTO PODE ARRANCAR.
A MOTO PODE SER CONDUZIDA.
P_5ea_Operation.fm Page 2 Wednesday, September 1, 1999 9:23 AM

FUNCIONAMENTO E MEDIDAS DE CONDUÇÃO IMPORTANTES
5-3
5
1. Abra a torneira de combustível (posi-
ção ON).
2. Coloque o interruptor principal na po-
sição “ON” e o interruptor de paragem
do motor em “ ”.
3. Mude a transmissão para ponto mor-
to.NOTA:@ Quando a transmissão está em ponto mor-
to, o indicador de ponto morto deve ilumi-
nar-se. Se o indicador não se iluminar,
peça a um concessionário Yamaha para o
verificar. @4. Accione o motor de arranque (choke)
e feche completamente o punho do
acelerador.
5. Ligue o motor carregando no interrup-
tor de arranque.NOTA:@ Se o motor não pegar, relaxe o interruptor
de arranque, espere alguns segundos e
tente novamente. Cada tentativa deve ser o
mais curta possível para preservar a bate-
ria. Não faça arrancar o motor durante mais
de 10 segundos a cada tentativa. @
PC000034
PRECAUÇÃO:@ O indicador luminoso de nível do óleo
deverá acender-se quando o interruptor
de arranque for premido e apagar-se
quando for liberado. Se o indicador lu-
minoso cintilar ou continuar aceso, pare
imediatamente o motor e verifique o ní-
vel de óleo do motor e se não há fugas.
Se for necessário, encha de óleo o mo-
tor e veja se o indicador luminoso de ní-
vel de óleo se apaga. Caso este
indicador não se apague, mesmo com
óleo suficiente no cárter, ou não não se
acenda com o carregar no interruptor de
arranque, consulte o concessionário
Yamaha. @6. Após o accionar motor, retroceda
meio caminho o motor de arranque
(choke).NOTA:@ Para uma duração máxima do motor, nun-
ca acelere demasiado um motor frio. @
7. Logo que o motor esteja quente, des-
ligue completamente o motor de ar-
ranque (choke).NOTA:@ O motor está quente quando responde nor-
malmente ao acelerador estando o motor
de arranque (choke) desligado. @
P_5ea_Operation.fm Page 3 Wednesday, September 1, 1999 9:23 AM

FUNCIONAMENTO E MEDIDAS DE CONDUÇÃO IMPORTANTES
5-4
5
PAU01258
Arranque de um motor quenteO motor de arranque (choke) não é reque-
rido, caso o motor esteja quente.
PC000046
PRECAUÇÃO:@ Consulte a secçao “Rodagem do motor”
antes de utilizar a moto pela primeira
vez. @
PAU00423
Mudança de velocidadesA transmissão permite-lhe controlar o volu-
me de potência de que dispõe, a uma dada
velocidade, para arrancar, acelerar, subir
colinas, etc. A ilustração mostra a utilização
do pedal de mudança de velocidades.
Para pôr em ponto morto, solte o pedal de
mudança de velocidades repetidamente
até ele atingir o fim do seu curso, e depois
levante o pedal ligeiramente.
PC000048
PRECAUÇÃO:@ l
Nunca desça longas encostas com
o motor desligado nem reboque a
moto em longas distâncias. Mesmo
em ponto morto, a transmissão só
é bem lubrificada quando o motor
está ligado. Em caso de fraca lubri-
ficação, a transmissão pode ser da-
nificada.
l
Utilize sempre a embraiagem quan-
do mudar de velocidade. O motor,
transmissão e linha de transmissão
não foram concebidos para supor-
tar o choque de uma mudança de
velocidades forçada e podem ser
danificados quando se muda de ve-
locidade sem utilizar a embraia-
gem.
@
1. Pedal de mudança de velocidades
N. Ponto morto
