YAMAHA XJR 1300 2000 Manuale de Empleo (in Spanish)

4

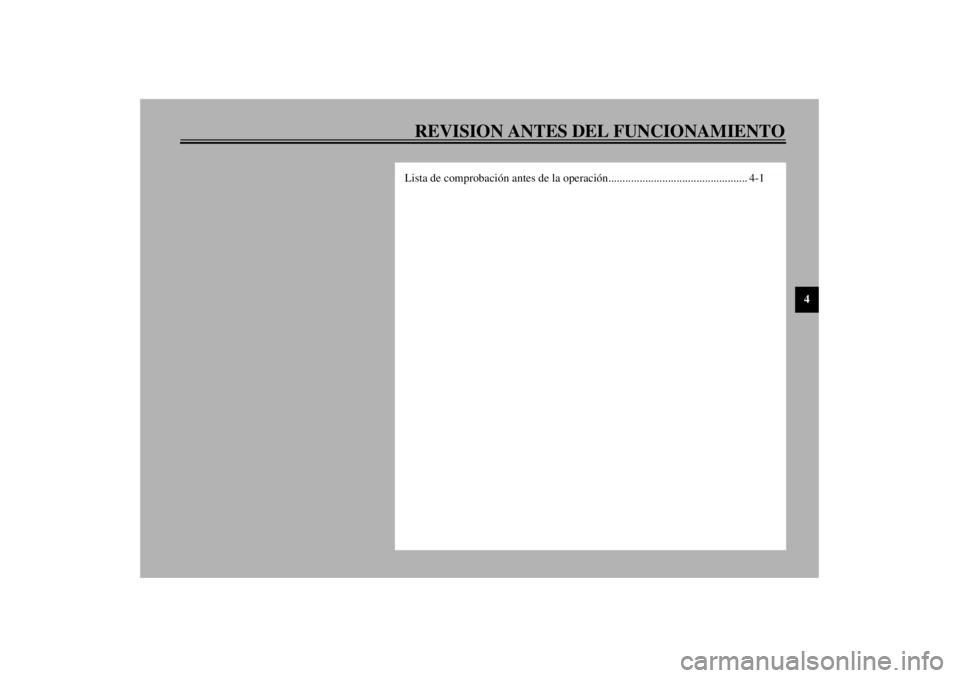

REVISION ANTES DEL FUNCIONAMIENTOLista de comprobación antes de la operación................................................. 4-1

4-1
4
SAU01114
4-REVISION ANTES DEL FUNCIONAMIENTOLos propietarios son personas responsables del estado de su vehículo. Las funciones vitales de su motocicleta pueden empezar a deteriorarse con rapidez
y de forma inesperada, aunque no se utilice (por ejemplo, si se deja expuesta al aire libre). Todos los daños, fugas de líquido, o perdidas de presión de
los neumáticos pueden tener consecuencias muy serias. Por lo tanto, es muy importante que, además de una inspección visual completa, compruebe los
puntos siguientes antes de circular.
SAU00340
LISTA DE COMPROBACIÓN ANTES DE LA OPERACIÓN
ARTICULO REVISIONES PÁGINA
Freno delantero
• Compruebe la operación, nivel del líquido y fugas de líquido.
• Rellene líquido de frenos DOT 4 si necesario.6-16 ~ 6-19
Freno trasero
Embrague• Compruebe la operación, nivel del líquido y fugas de líquido.
• Rellene líquido de frenos DOT 4 si necesario.6-18
Empuñadura del acelerador
y envoltura• Compruebe si la operación es suave.
• Lubrique si es necesario.6-12, 6-21
Aceite de motor• Compruebe el nivel de aceite.
• Rellene aceite si es necesario.6-7 ~ 6-10
Cadena de tracción• Revise la tensión y condición.
• Ajuster si es necesario.6-19 ~ 6-20
Ruedas y neumáticos• Compruebe la presión de los neumáticos, el desgaste, y daños.
• Reemplace si es necesario.6-13 ~ 6-16
Cables de control y del
medidor• Compruebe si la operación es suave.
• Lubrique si es necesario.6-20 ~ 6-21
Ejes de los pedales del freno y
de cambios• Compruebe si la operación es suave.
• Lubrique si es necesario.6-21
Pivotes de las palancas del
freno y del embrague• Compruebe si la operación es suave.
• Lubrique si es necesario.6-21
Uniones de los soporte lateral
y central• Compruebe si la operación es suave.
• Lubrique si es necesario.6-22

REVISION ANTES DEL FUNCIONAMIENTO
4-2
4
NOTA:Las revisiones de antes del funcionamiento deberá realizarlas cada vez que se proponga utilizar la motocicleta. Estas inspecciones pueden llevarse a cabo
en su totalidad en muy poco tiempo, y la seguridad que proporcionan hace que valga la pena el tiempo invertido.
ADVERTENCIA
Si algún ítem de la REVISIÓN ANTES DEL FUNCIONAMIENTO no funciona correctamente, haga que se lo inspeccionen y reparen antes de
circular con la motocicleta.Fijadores del chasis• Compruebe que sea correcto el apriete de todas las tuercas, pernos, y tornillos
del chasis.
• Apriete si es necesario.—
Combustible• Compruebe el nivel de combustible.
• Rellene combustible si es necesario.3-9 ~ 3-10
Luces, señales e
interruptores• Compruebe si la operación es la adecuada. 6-25 ~ 6-27 ARTICULO REVISIONES PÁGINA

5

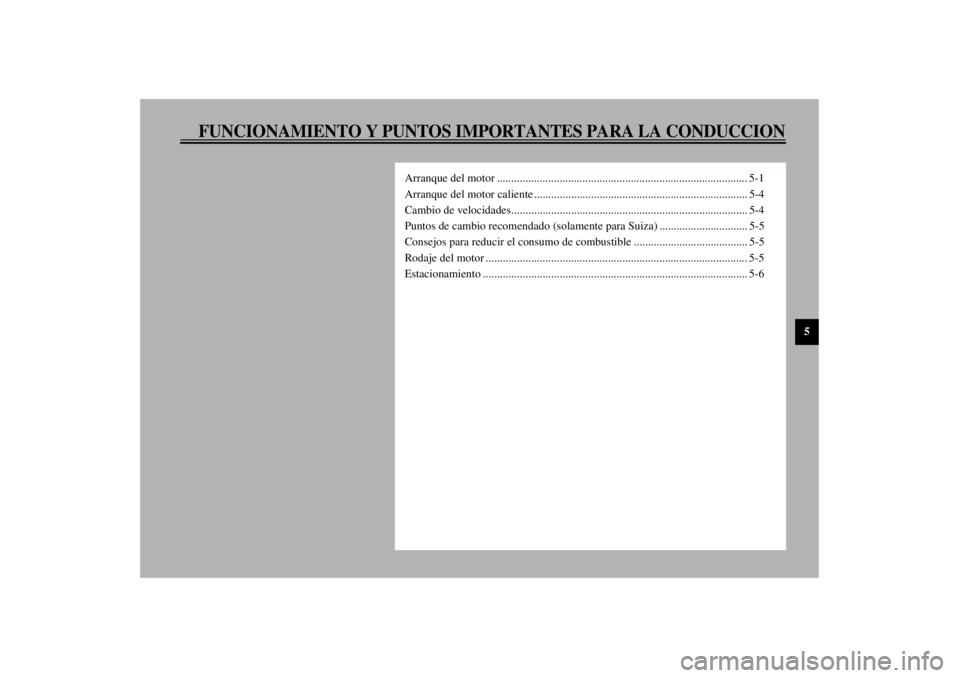

FUNCIONAMIENTO Y PUNTOS IMPORTANTES PARA LA CONDUCCION
Arranque del motor ........................................................................................ 5-1
Arranque del motor caliente ........................................................................... 5-4
Cambio de velocidades................................................................................... 5-4
Puntos de cambio recomendado (solamente para Suiza) ............................... 5-5
Consejos para reducir el consumo de combustible ........................................ 5-5
Rodaje del motor ............................................................................................ 5-5
Estacionamiento ............................................................................................. 5-6

5-1
5
SAU00372
5-FUNCIONAMIENTO Y PUNTOS IMPORTANTES PARA LA CONDUCCION
SAU00373
ADVERTENCIA
@ l
Antes de utilizar ésta motocicleta fami-
liaricese con todos los mandos y funcio-
nes. Consulte un concesionario de
Yamaha para comprender cualquier
mando o función que Usted no entien-
da.
l
Nunca arrancar el motor o dejarlo fun-
cionar ni siquiera por un tiempo corto
en un ambiente cerrado. Los gases del
escape son tóxicos y pueder causar pér-
dida de conocimiento e incluso la muer-
te en poco tiempo. Siempre utilisar la
motocicleta en un lugar adecuadamente
ventilado.
l
Antes de partir, siempre retractar el so-
porte lateral. Un soporte lateral que no
está completamente retractado puede
causar accidentes graves en las curvas.
@
SAU00381
Arranque del motorNOTA:@ Esta motocicleta está equipada con un interrup-
tor de arranque y un sistema de corte del circuito
de encendido. El motor sólo podrá arrancarse
bajo una de las condiciones siguientes:l
La transmisión está en punto muerto.
l
El soporte lateral está retraído, la transmi-
sión está engranada y el embrague está
desembragado.
La motocicleta no debe conducirse con el sopor-
te lateral bajado.
@
SW000054
ADVERTENCIA
@ Antes de seguir con los siguientes pasos, veri-
fique el funcionamiento del interruptor del
soporte lateral y el interruptor del embrague.
(Refiérase a la página 3-15.) @

FUNCIONAMIENTO Y PUNTOS IMPORTANTES PARA LA CONDUCCION
5-2
5

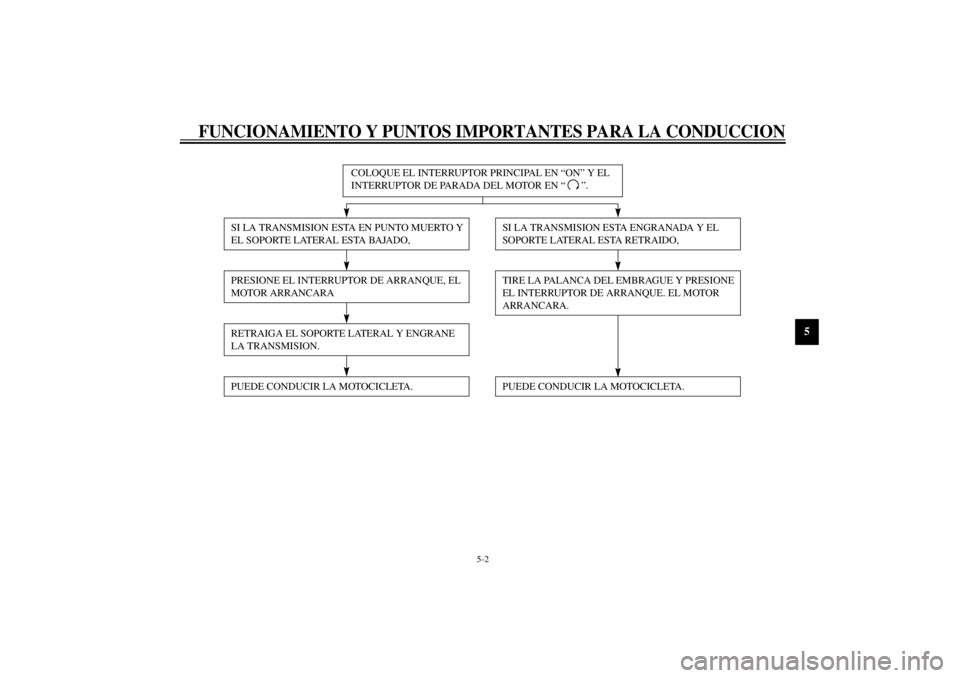

CF-33S
COLOQUE EL INTERRUPTOR PRINCIPAL EN “ON” Y EL
INTERRUPTOR DE PARADA DEL MOTOR EN “ ”.
SI LA TRANSMISION ESTA EN PUNTO MUERTO Y
EL SOPORTE LATERAL ESTA BAJADO,PRESIONE EL INTERRUPTOR DE ARRANQUE, EL
MOTOR ARRANCARARETRAIGA EL SOPORTE LATERAL Y ENGRANE
LA TRANSMISION.
SI LA TRANSMISION ESTA ENGRANADA Y EL
SOPORTE LATERAL ESTA RETRAIDO,TIRE LA PALANCA DEL EMBRAGUE Y PRESIONE
EL INTERRUPTOR DE ARRANQUE. EL MOTOR
ARRANCARA.
PUEDE CONDUCIR LA MOTOCICLETA.
PUEDE CONDUCIR LA MOTOCICLETA.

FUNCIONAMIENTO Y PUNTOS IMPORTANTES PARA LA CONDUCCION
5-3
5
1. Girar la llave de paso de combustible a
“ON”.
2. Girar la llave de encendido a la posición
“ON” y el conmutador de parada del mo-
tor a “ ”.
3. Poner la transmisión en punto muerto.NOTA:@ Cuando la transmisión está en neutro, el indica-
dor de neutro debe estar encendido. Si no se en-
ciende, pedir inspección al concesionario
Yamaha. @4. Gire el estrangulador (choke) y cierre por
completo la empuñadura del acelerador.
5. Arranque el motor presionando el inte-
rruptor de arranque.NOTA:@ Si el motor no se pone en marcha, soltar el inte-
rruptor de arranque, esperar unos segundos y
presionarlo nuevamente. Cada puesta en marcha
debe ser lo más corta posible para no gastar la
energía de la bateria. No tratar de hacer partir el
motor por más de 10 segundos seguidos en cada
intento. @
SC000034
ATENCION:@ La luz indicadora del nivel de aceite debe en-
cenderse y apagarse según se presione y suel-
te el interruptor del arrancador. Si ésta luz
parpadea o permanece encendida, parar in-
mediatamente el motor y controlar el nivel de
aceite o pérdidas. Si fuera necesario, reabas-
tecer el motor con aceite y controlar si la luz
indicadora se apaga. Si la luz no se apagara
aun con suficiente aceite en el cárter o no se
encendiera al presionar el interruptor de
arranque, consultar a un concesionario
Yamaha. @6. Después de haber arrancado el motor, re-
torne el estrangulador (choke) la mitad.NOTA:@ Para obtener una duración máxima de la vida
del motor, nunca acelere mucho con el motor en
frío. @
7. Después de calentar el motor, pare com-
pletamente el estrangulador (choke).NOTA:@ El motor está caliente cuando responde con nor-
malidad al acelerador con el estrangulador
(choke) desactivado. @

FUNCIONAMIENTO Y PUNTOS IMPORTANTES PARA LA CONDUCCION
5-4
5
SAU01258
Arranque del motor calientePara arrancar el motor cuando está caliente, no
es necesario utilizar el estrangulador (choke).
SC000046
ATENCION:@ Vea la “Sección de rodaje” antes de hacer
funcionar la motocicleta por primera vez. @
SAU00423
Cambio de velocidadesLa transmisión permite controlar la cantidad de
potencia de que se dispone a una velocidad dada
en el arranque, al acelerar, en las subidas, etc. El
uso del pedal de cambio se muestra en la ilustra-
ción.
Para cambiar a punto muerto, apretar el pedal
repetidamente hasta el final de su recorrido y
luego alzarlo levemente.
SC000048
ATENCION:@ l
No marche con el motor apagado por
tramos largos, y no remorque la máqui-
na por una distancia larga. Incluso
cuando está en el engranaje neutro, la
transmisión se lubrica convenientemen-
te sólo cuando el motor está en marcha.
Una lubricación inadequada puede da-
ñar la transmisión.
l
Siempre use el embrague cuando cam-
bie de velocidad de marcha. Tenga en
cuenta que el motor, la transmisión y la
línea de tracción no están diseñados
para soportar impactos producidos por
los cambios de marcha forzados y pue-
den producirse daños al hacer cambios
de marcha sin aplicar el embrague.
@
1. Pedal de cambio
N. Punto muerto
