YAMAHA XJR 1300 2003 Betriebsanleitungen (in German)

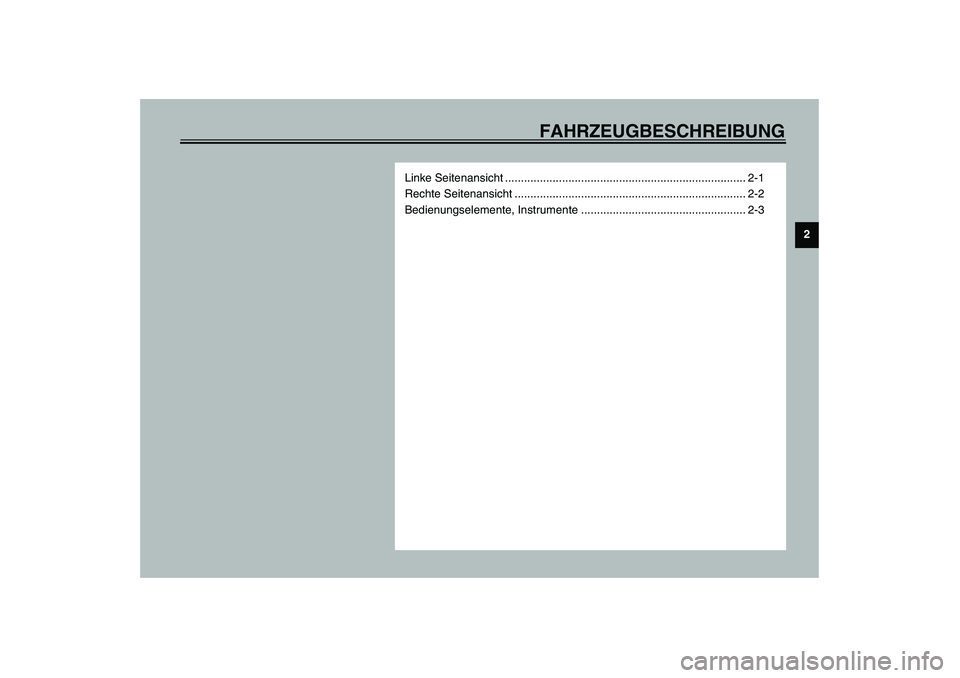

FAHRZEUGBESCHREIBUNG
2
Linke Seitenansicht ............................................................................ 2-1
Rechte Seitenansicht ......................................................................... 2-2
Bedienungselemente, Instrumente .................................................... 2-3
U5WMG0.book Page 1 Monday, July 29, 2002 2:21 PM

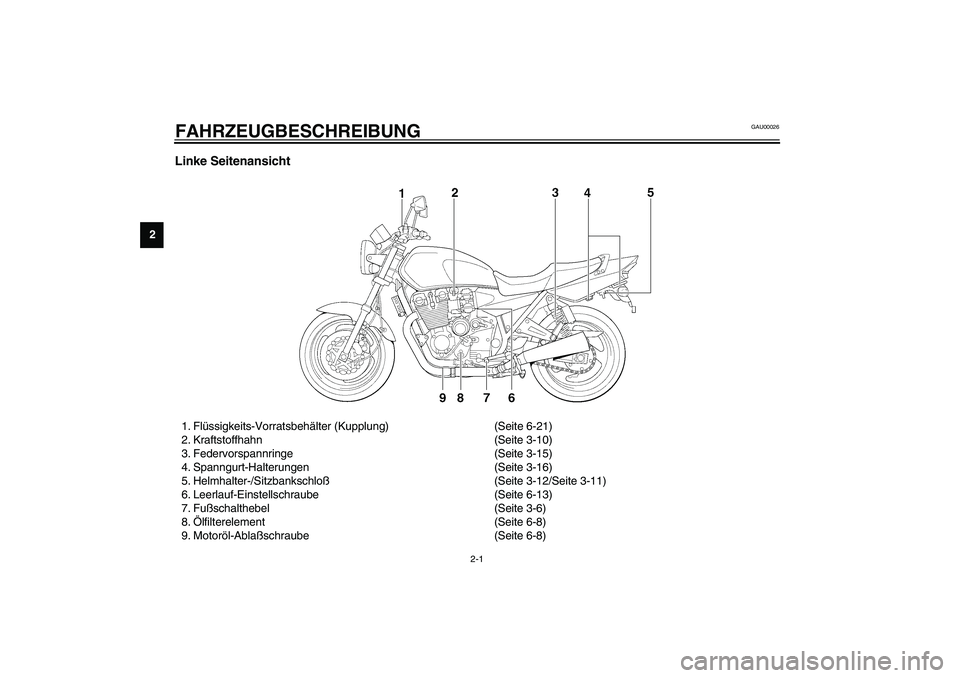

2-1
2
GAU00026
2-FAHRZEUGBESCHREIBUNG Linke Seitenansicht1. Flüssigkeits-Vorratsbehälter (Kupplung) (Seite 6-21)
2. Kraftstoffhahn (Seite 3-10)
3. Federvorspannringe (Seite 3-15)
4. Spanngurt-Halterungen (Seite 3-16)
5. Helmhalter-/Sitzbankschloß(Seite 3-12/Seite 3-11)
6. Leerlauf-Einstellschraube (Seite 6-13)
7. Fußschalthebel (Seite 3-6)
8.Ölfilterelement (Seite 6-8)
9. Motoröl-Ablaßschraube (Seite 6-8)
U5WMG0.book Page 1 Monday, July 29, 2002 2:21 PM

FAHRZEUGBESCHREIBUNG
2-2
2

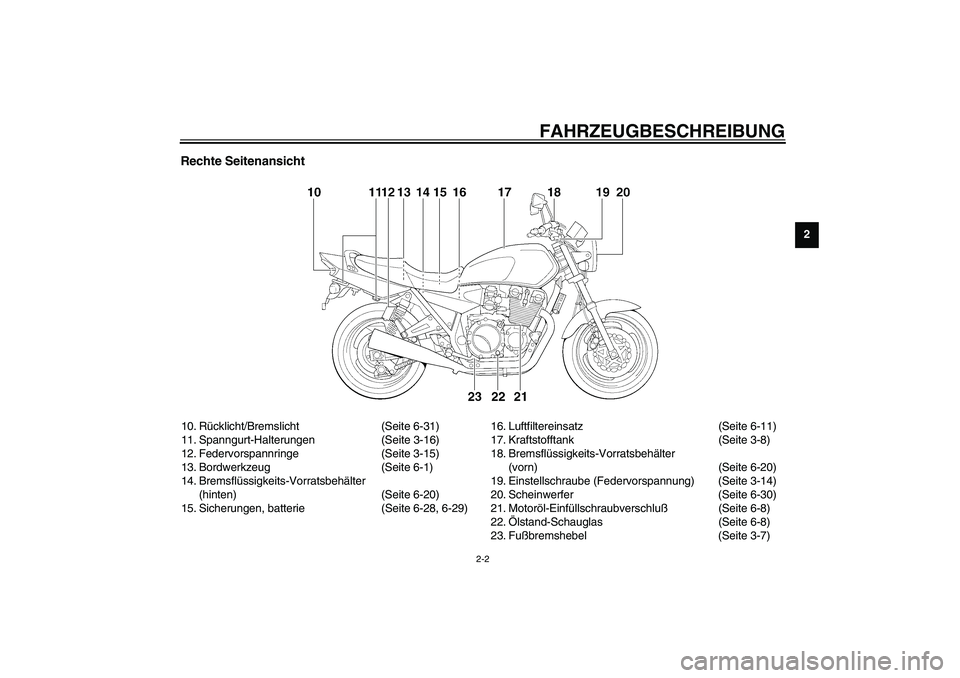

Rechte Seitenansicht10. Rücklicht/Bremslicht (Seite 6-31)
11. Spanngurt-Halterungen (Seite 3-16)
12. Federvorspannringe (Seite 3-15)
13. Bordwerkzeug (Seite 6-1)
14. Bremsflüssigkeits-Vorratsbehälter
(hinten) (Seite 6-20)
15. Sicherungen, batterie (Seite 6-28, 6-29) 16. Luftfiltereinsatz (Seite 6-11)
17. Kraftstofftank (Seite 3-8)
18. Bremsflüssigkeits-Vorratsbehälter
(vorn) (Seite 6-20)
19. Einstellschraube (Federvorspannung) (Seite 3-14)
20. Scheinwerfer (Seite 6-30)
21. Motoröl-Einfüllschraubverschluß(Seite 6-8)
22.Ölstand-Schauglas (Seite 6-8)
23. Fußbremshebel (Seite 3-7)
U5WMG0.book Page 2 Monday, July 29, 2002 2:21 PM

FAHRZEUGBESCHREIBUNG

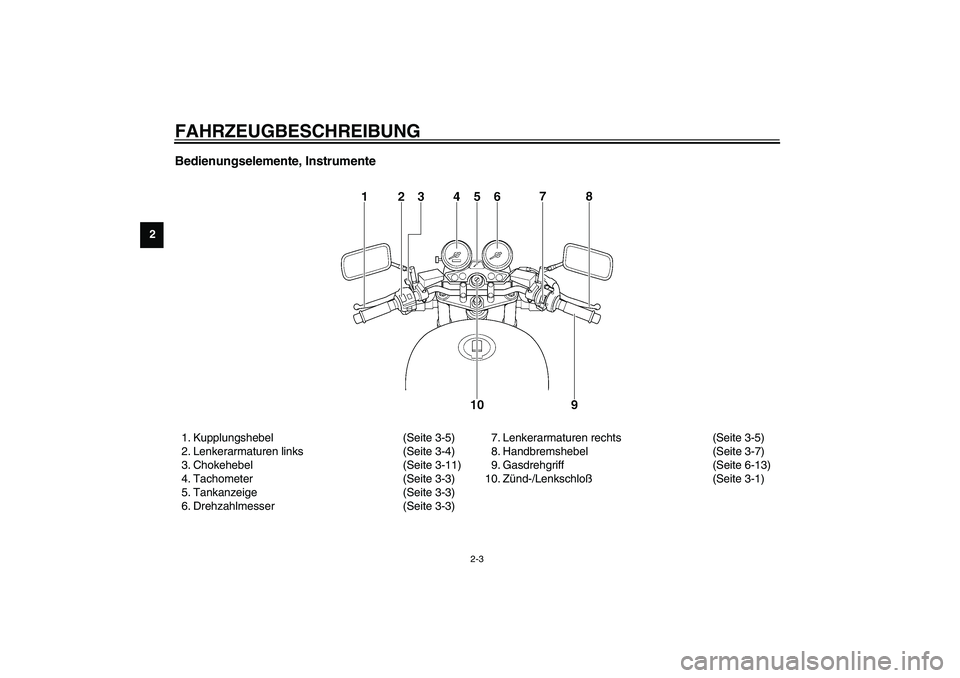

2-3
2
Bedienungselemente, Instrumente1. Kupplungshebel (Seite 3-5)
2. Lenkerarmaturen links (Seite 3-4)
3. Chokehebel (Seite 3-11)
4. Tachometer (Seite 3-3)
5. Tankanzeige (Seite 3-3)
6. Drehzahlmesser (Seite 3-3) 7. Lenkerarmaturen rechts (Seite 3-5)
8. Handbremshebel (Seite 3-7)
9. Gasdrehgriff (Seite 6-13)
10. Zünd-/Lenkschloß(Seite 3-1)
U5WMG0.book Page 3 Monday, July 29, 2002 2:21 PM

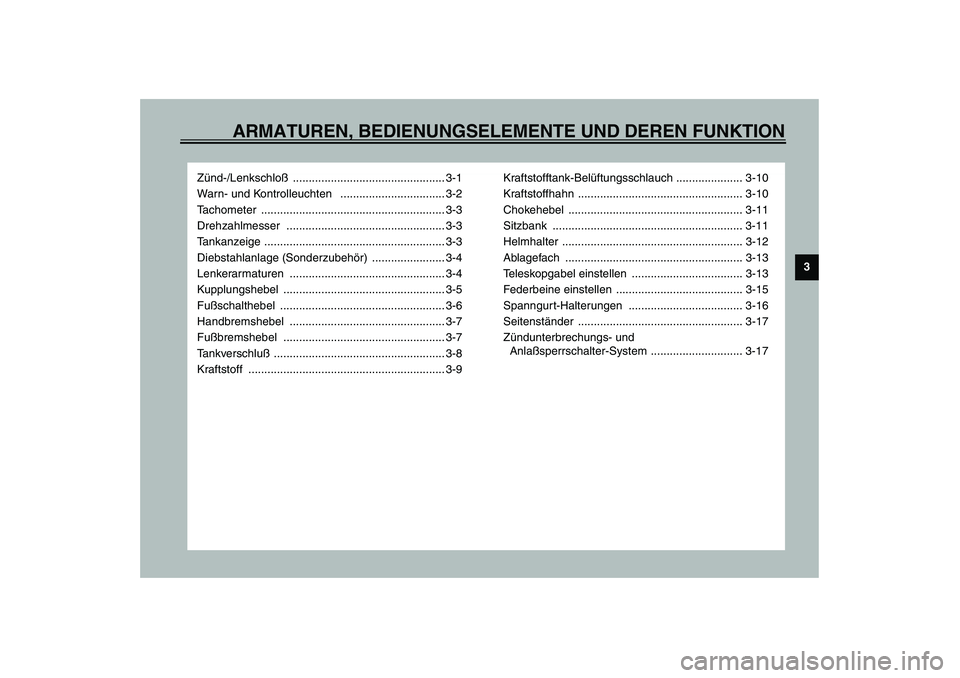

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3
Zünd-/Lenkschloß ................................................ 3-1
Warn- und Kontrolleuchten ................................. 3-2
Tachometer .......................................................... 3-3
Drehzahlmesser .................................................. 3-3
Tankanzeige ......................................................... 3-3
Diebstahlanlage (Sonderzubehör) ....................... 3-4
Lenkerarmaturen ................................................. 3-4
Kupplungshebel ................................................... 3-5
Fußschalthebel .................................................... 3-6
Handbremshebel ................................................. 3-7
Fußbremshebel ................................................... 3-7
Tankverschluß ...................................................... 3-8
Kraftstoff .............................................................. 3-9Kraftstofftank-Belüftungsschlauch ..................... 3-10
Kraftstoffhahn .................................................... 3-10
Chokehebel ....................................................... 3-11
Sitzbank ............................................................ 3-11
Helmhalter ......................................................... 3-12
Ablagefach ........................................................ 3-13
Teleskopgabel einstellen ................................... 3-13
Federbeine einstellen ........................................ 3-15
Spanngurt-Halterungen .................................... 3-16
Seitenständer .................................................... 3-17
Zündunterbrechungs- und
Anlaßsperrschalter-System ............................. 3-17
U5WMG0.book Page 1 Monday, July 29, 2002 2:21 PM

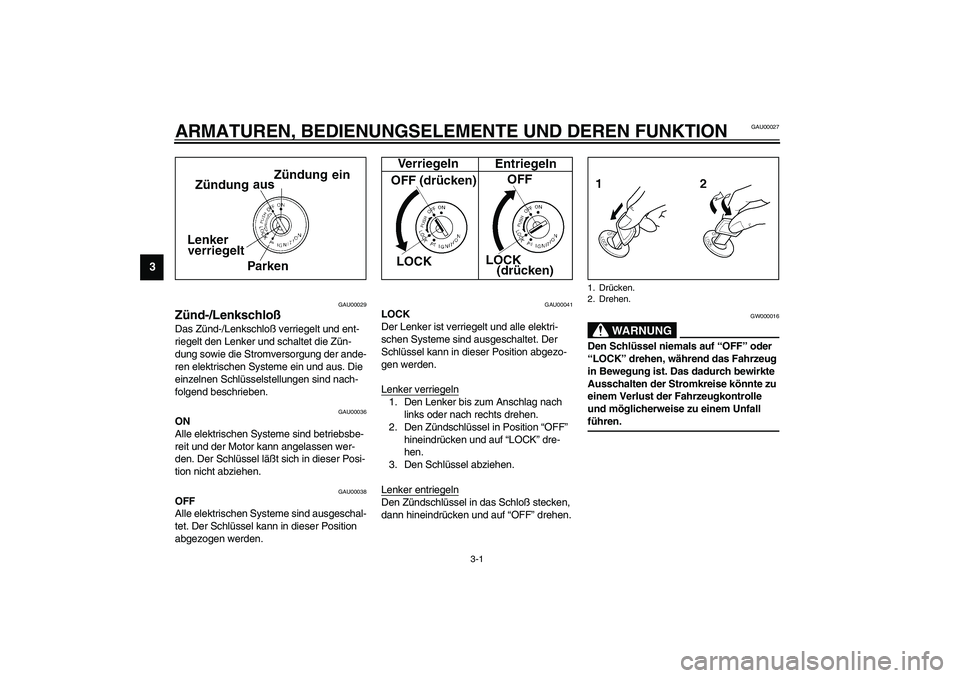

3-1
3
GAU00027
3-ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
GAU00029
Zünd-/Lenkschloß Das Zünd-/Lenkschloß verriegelt und ent-
riegelt den Lenker und schaltet die Zün-
dung sowie die Stromversorgung der ande-
ren elektrischen Systeme ein und aus. Die
einzelnen Schlüsselstellungen sind nach-
folgend beschrieben.
GAU00036
ON
Alle elektrischen Systeme sind betriebsbe-
reit und der Motor kann angelassen wer-
den. Der Schlüssel läßt sich in dieser Posi-
tion nicht abziehen.
GAU00038
OFF
Alle elektrischen Systeme sind ausgeschal-
tet. Der Schlüssel kann in dieser Position
abgezogen werden.
GAU00041
LOCK
Der Lenker ist verriegelt und alle elektri-
schen Systeme sind ausgeschaltet. Der
Schlüssel kann in dieser Position abgezo-
gen werden.
Lenker verriegeln1. Den Lenker bis zum Anschlag nach
links oder nach rechts drehen.
2. Den Zündschlüssel in Position “OFF”
hineindrücken und auf “LOCK” dre-
hen.
3. Den Schlüssel abziehen.
Lenker entriegelnDen Zündschlüssel in das Schloß stecken,
dann hineindrücken und auf “OFF” drehen.
GW000016
WARNUNG
_ Den Schlüssel niemals auf “OFF” oder
“LOCK” drehen, während das Fahrzeug
in Bewegung ist. Das dadurch bewirkte
Ausschalten der Stromkreise könnte zu
einem Verlust der Fahrzeugkontrolle
und möglicherweise zu einem Unfall
führen. _ 1. Drücken.
2. Drehen.
U5WMG0.book Page 1 Monday, July 29, 2002 2:21 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

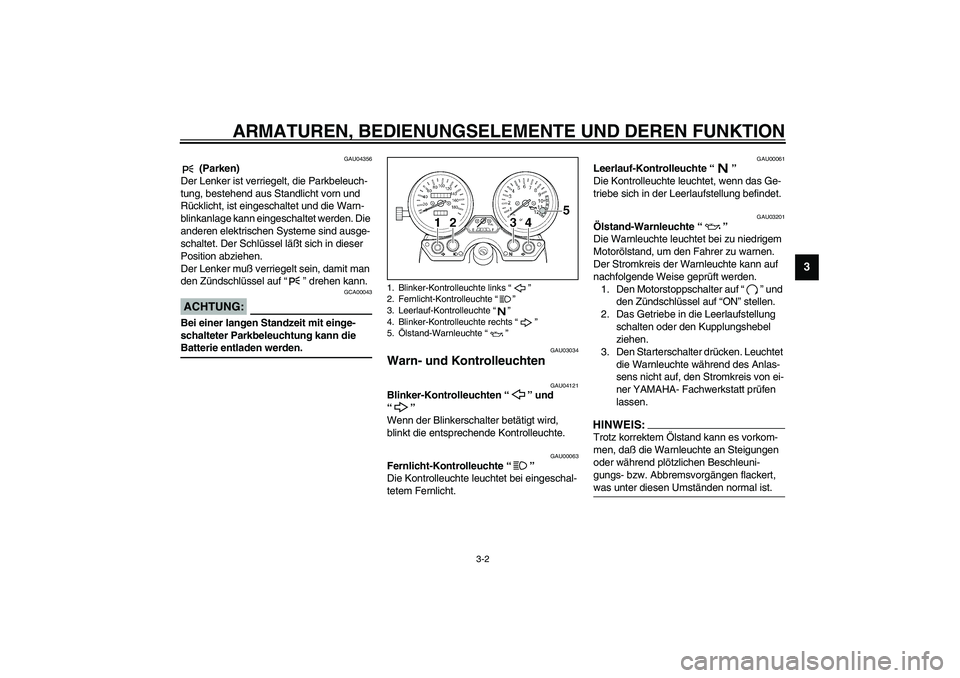

3-2
3
GAU04356
(Parken)
Der Lenker ist verriegelt, die Parkbeleuch-
tung, bestehend aus Standlicht vorn und
Rücklicht, ist eingeschaltet und die Warn-
blinkanlage kann eingeschaltet werden. Die
anderen elektrischen Systeme sind ausge-
schaltet. Der Schlüssel läßt sich in dieser
Position abziehen.
Der Lenker muß verriegelt sein, damit man
den Zündschlüssel auf “” drehen kann.
GCA00043
ACHTUNG:_ Bei einer langen Standzeit mit einge-
schalteter Parkbeleuchtung kann die
Batterie entladen werden. _
GAU03034
Warn- und Kontrolleuchten
GAU04121
Blinker-Kontrolleuchten “” und
“”
Wenn der Blinkerschalter betätigt wird,
blinkt die entsprechende Kontrolleuchte.
GAU00063
Fernlicht-Kontrolleuchte “”
Die Kontrolleuchte leuchtet bei eingeschal-
tetem Fernlicht.
GAU00061
Leerlauf-Kontrolleuchte “”
Die Kontrolleuchte leuchtet, wenn das Ge-
triebe sich in der Leerlaufstellung befindet.
GAU03201
Ölstand-Warnleuchte “”
Die Warnleuchte leuchtet bei zu niedrigem
Motorölstand, um den Fahrer zu warnen.
Der Stromkreis der Warnleuchte kann auf
nachfolgende Weise geprüft werden.
1. Den Motorstoppschalter auf “” und
den Zündschlüssel auf “ON” stellen.
2. Das Getriebe in die Leerlaufstellung
schalten oder den Kupplungshebel
ziehen.
3. Den Starterschalter drücken. Leuchtet
die Warnleuchte während des Anlas-
sens nicht auf, den Stromkreis von ei-
ner YAMAHA- Fachwerkstatt prüfen
lassen.HINWEIS:_ Trotz korrektem Ölstand kann es vorkom-
men, daß die Warnleuchte an Steigungen
oder während plötzlichen Beschleuni-
gungs- bzw. Abbremsvorgängen flackert,
was unter diesen Umständen normal ist. _
1. Blinker-Kontrolleuchte links “”
2. Fernlicht-Kontrolleuchte “”
3. Leerlauf-Kontrolleuchte “”
4. Blinker-Kontrolleuchte rechts “”
5.Ölstand-Warnleuchte “”
U5WMG0.book Page 2 Monday, July 29, 2002 2:21 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

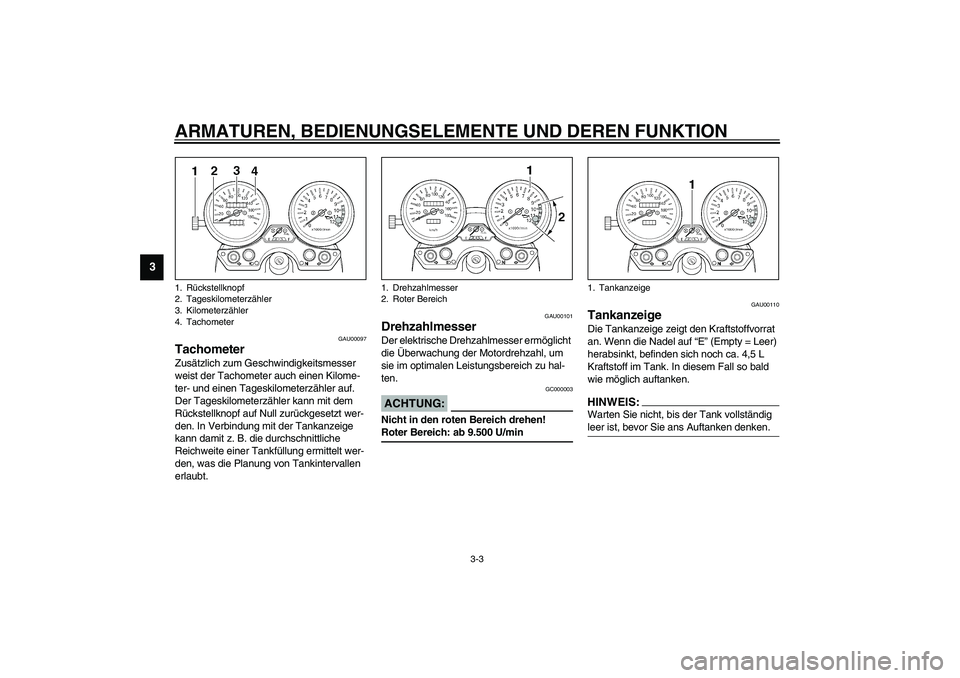

3-3
3
GAU00097
Tachometer Zusätzlich zum Geschwindigkeitsmesser
weist der Tachometer auch einen Kilome-
ter- und einen Tageskilometerzähler auf.
Der Tageskilometerzähler kann mit dem
Rückstellknopf auf Null zurückgesetzt wer-
den. In Verbindung mit der Tankanzeige
kann damit z. B. die durchschnittliche
Reichweite einer Tankfüllung ermittelt wer-
den, was die Planung von Tankintervallen
erlaubt.
GAU00101
Drehzahlmesser Der elektrische Drehzahlmesser ermöglicht
die Überwachung der Motordrehzahl, um
sie im optimalen Leistungsbereich zu hal-
ten.
GC000003
ACHTUNG:_ Nicht in den roten Bereich drehen!
Roter Bereich: ab 9.500 U/min_
GAU00110
Tankanzeige Die Tankanzeige zeigt den Kraftstoffvorrat
an. Wenn die Nadel auf “E” (Empty = Leer)
herabsinkt, befinden sich noch ca. 4,5 L
Kraftstoff im Tank. In diesem Fall so bald
wie möglich auftanken.HINWEIS:_ Warten Sie nicht, bis der Tank vollständig
leer ist, bevor Sie ans Auftanken denken. _
1. Rückstellknopf
2. Tageskilometerzähler
3. Kilometerzähler
4. Tachometer
1. Drehzahlmesser
2. Roter Bereich
1. Tankanzeige
U5WMG0.book Page 3 Monday, July 29, 2002 2:21 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

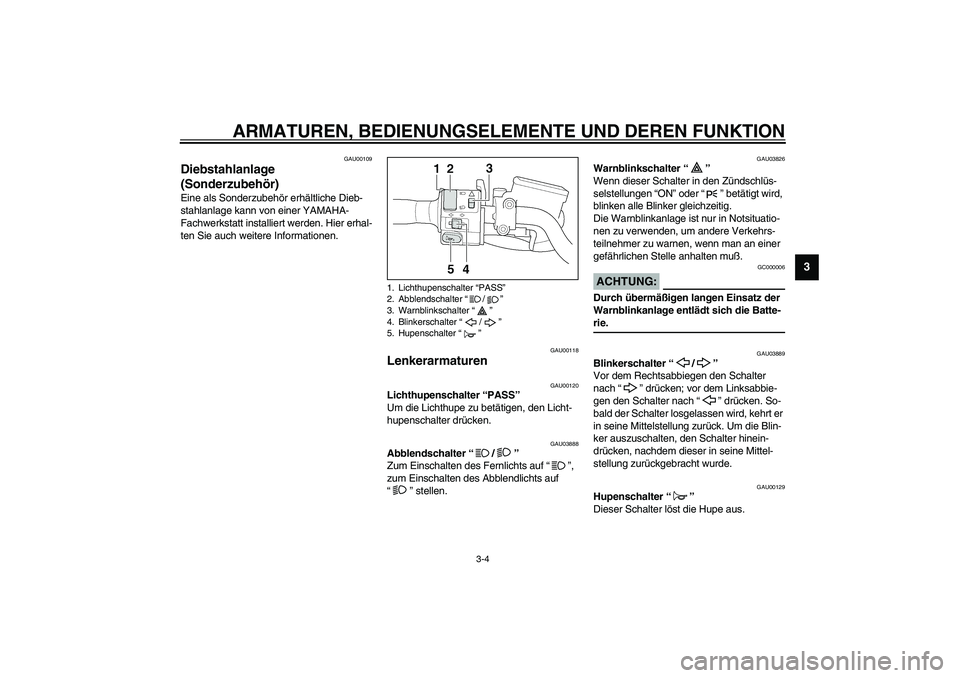

3-4
3
GAU00109
Diebstahlanlage
(Sonderzubehör) Eine als Sonderzubehör erhältliche Dieb-
stahlanlage kann von einer YAMAHA-
Fachwerkstatt installiert werden. Hier erhal-
ten Sie auch weitere Informationen.
GAU00118
Lenkerarmaturen
GAU00120
Lichthupenschalter “PASS”
Um die Lichthupe zu betätigen, den Licht-
hupenschalter drücken.
GAU03888
Abblendschalter “/”
Zum Einschalten des Fernlichts auf “”,
zum Einschalten des Abblendlichts auf
“” stellen.
GAU03826
Warnblinkschalter “”
Wenn dieser Schalter in den Zündschlüs-
selstellungen “ON” oder “” betätigt wird,
blinken alle Blinker gleichzeitig.
Die Warnblinkanlage ist nur in Notsituatio-
nen zu verwenden, um andere Verkehrs-
teilnehmer zu warnen, wenn man an einer
gefährlichen Stelle anhalten muß.
GC000006
ACHTUNG:_ Durch übermäßigen langen Einsatz der
Warnblinkanlage entlädt sich die Batte-
rie. _
GAU03889
Blinkerschalter “/”
Vor dem Rechtsabbiegen den Schalter
nach “” drücken; vor dem Linksabbie-
gen den Schalter nach “” drücken. So-
bald der Schalter losgelassen wird, kehrt er
in seine Mittelstellung zurück. Um die Blin-
ker auszuschalten, den Schalter hinein-
drücken, nachdem dieser in seine Mittel-
stellung zurückgebracht wurde.
GAU00129
Hupenschalter “”
Dieser Schalter löst die Hupe aus.
1. Lichthupenschalter “PASS”
2. Abblendschalter “/”
3. Warnblinkschalter “”
4. Blinkerschalter “/”
5. Hupenschalter “”
U5WMG0.book Page 4 Monday, July 29, 2002 2:21 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-5
3
GAU03890

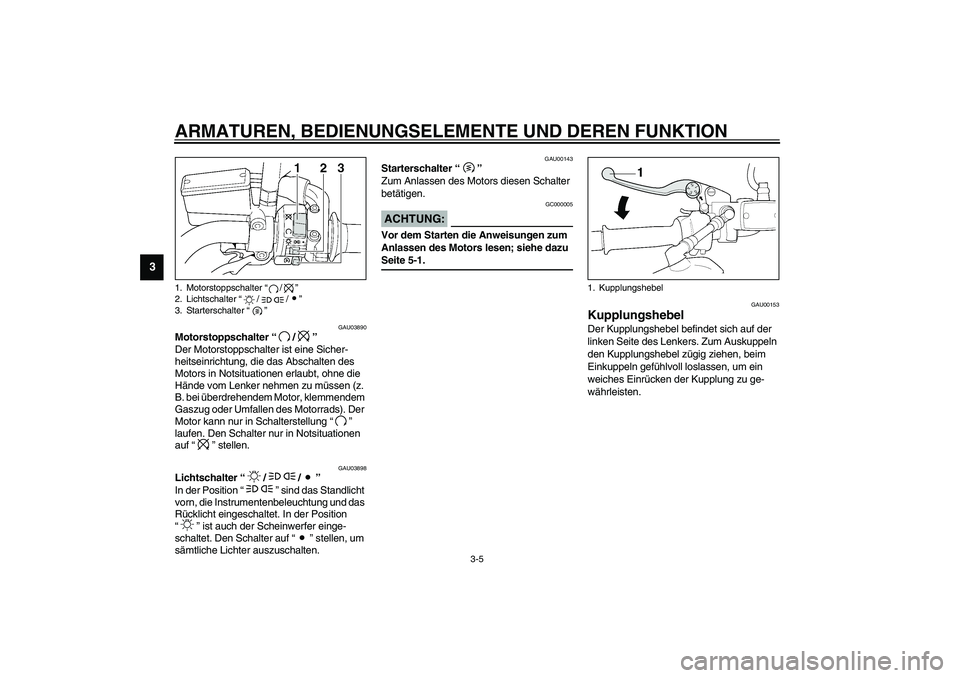

Motorstoppschalter “/”
Der Motorstoppschalter ist eine Sicher-
heitseinrichtung, die das Abschalten des
Motors in Notsituationen erlaubt, ohne die
Hände vom Lenker nehmen zu müssen (z.
B. bei überdrehendem Motor, klemmendem
Gaszug oder Umfallen des Motorrads). Der
Motor kann nur in Schalterstellung “”
laufen. Den Schalter nur in Notsituationen
auf “” stellen.
GAU03898
Lichtschalter “//”
In der Position “” sind das Standlicht
vorn, die Instrumentenbeleuchtung und das
Rücklicht eingeschaltet. In der Position
“” ist auch der Scheinwerfer einge-
schaltet. Den Schalter auf “” stellen, um
sämtliche Lichter auszuschalten.
GAU00143
Starterschalter “”
Zum Anlassen des Motors diesen Schalter
betätigen.
GC000005
ACHTUNG:_ Vor dem Starten die Anweisungen zum
Anlassen des Motors lesen; siehe dazu
Seite 5-1. _
GAU00153
Kupplungshebel Der Kupplungshebel befindet sich auf der
linken Seite des Lenkers. Zum Auskuppeln
den Kupplungshebel zügig ziehen, beim
Einkuppeln gefühlvoll loslassen, um ein
weiches Einrücken der Kupplung zu ge-
währleisten.
1. Motorstoppschalter “/”
2. Lichtschalter “//”
3. Starterschalter “”
1. Kupplungshebel
