ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-16
3
GAU00316

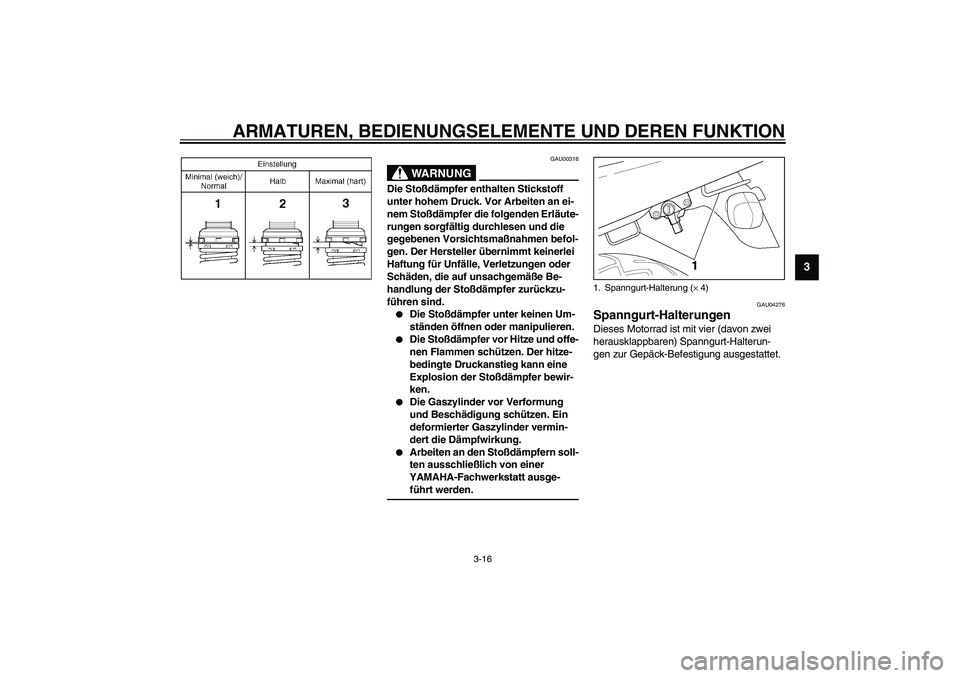

WARNUNG
_ Die Stoßdämpfer enthalten Stickstoff
unter hohem Druck. Vor Arbeiten an ei-
nem Stoßdämpfer die folgenden Erläute-
rungen sorgfältig durchlesen und die
gegebenen Vorsichtsmaßnahmen befol-
gen. Der Hersteller übernimmt keinerlei
Haftung für Unfälle, Verletzungen oder
Schäden, die auf unsachgemäße Be-
handlung der Stoßdämpfer zurückzu-
führen sind.

Die Stoßdämpfer unter keinen Um-
ständen öffnen oder manipulieren.


Die Stoßdämpfer vor Hitze und offe-
nen Flammen schützen. Der hitze-
bedingte Druckanstieg kann eine
Explosion der Stoßdämpfer bewir-
ken.


Die Gaszylinder vor Verformung
und Beschädigung schützen. Ein
deformierter Gaszylinder vermin-
dert die Dämpfwirkung.


Arbeiten an den Stoßdämpfern soll-
ten ausschließlich von einer
YAMAHA-Fachwerkstatt ausge-
führt werden.
_
GAU04276
Spanngurt-Halterungen Dieses Motorrad ist mit vier (davon zwei
herausklappbaren) Spanngurt-Halterun-
gen zur Gepäck-Befestigung ausgestattet. 1. Spanngurt-Halterung (× 4)
U5WMG0.book Page 16 Monday, July 29, 2002 2:21 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-17
3
GAU00330

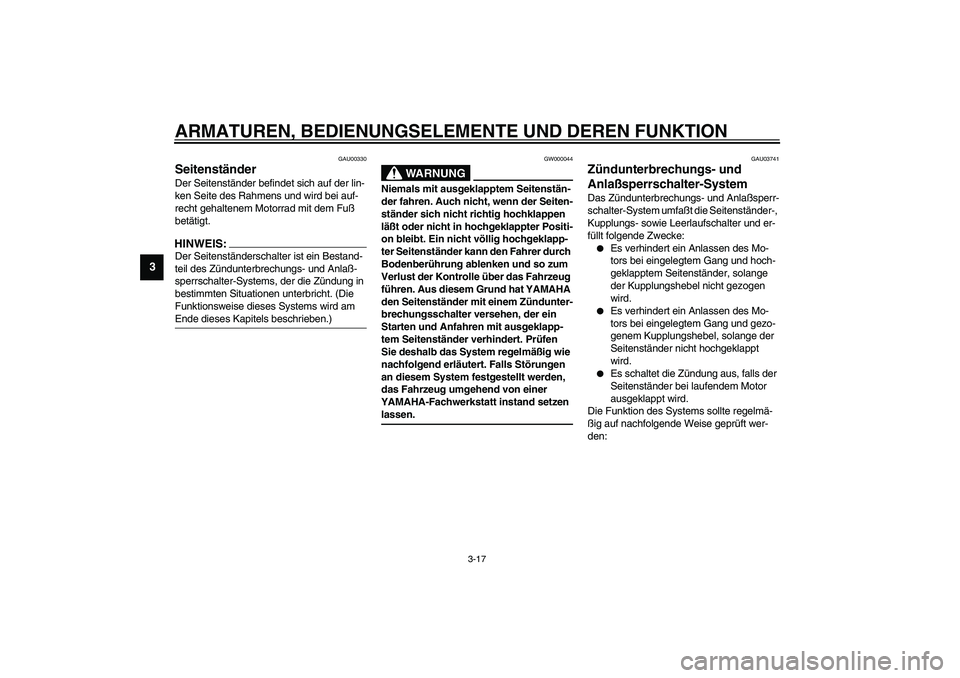

Seitenständer Der Seitenständer befindet sich auf der lin-
ken Seite des Rahmens und wird bei auf-
recht gehaltenem Motorrad mit dem Fuß
betätigt.HINWEIS:_ Der Seitenständerschalter ist ein Bestand-
teil des Zündunterbrechungs- und Anlaß-
sperrschalter-Systems, der die Zündung in
bestimmten Situationen unterbricht. (Die
Funktionsweise dieses Systems wird am
Ende dieses Kapitels beschrieben.) _
GW000044
WARNUNG
_ Niemals mit ausgeklapptem Seitenstän-
der fahren. Auch nicht, wenn der Seiten-
ständer sich nicht richtig hochklappen
läßt oder nicht in hochgeklappter Positi-
on bleibt. Ein nicht völlig hochgeklapp-
ter Seitenständer kann den Fahrer durch
Bodenberührung ablenken und so zum
Verlust der Kontrolle über das Fahrzeug
führen. Aus diesem Grund hat YAMAHA
den Seitenständer mit einem Zündunter-
brechungsschalter versehen, der ein
Starten und Anfahren mit ausgeklapp-
tem Seitenständer verhindert. Prüfen
Sie deshalb das System regelmäßig wie
nachfolgend erläutert. Falls Störungen
an diesem System festgestellt werden,
das Fahrzeug umgehend von einer
YAMAHA-Fachwerkstatt instand setzen
lassen. _
GAU03741
Zündunterbrechungs- und
Anlaßsperrschalter-System Das Zündunterbrechungs- und Anlaßsperr-
schalter-System umfaßt die Seitenständer-,
Kupplungs- sowie Leerlaufschalter und er-
füllt folgende Zwecke:

Es verhindert ein Anlassen des Mo-
tors bei eingelegtem Gang und hoch-
geklapptem Seitenständer, solange
der Kupplungshebel nicht gezogen
wird.


Es verhindert ein Anlassen des Mo-
tors bei eingelegtem Gang und gezo-
genem Kupplungshebel, solange der
Seitenständer nicht hochgeklappt
wird.


Es schaltet die Zündung aus, falls der
Seitenständer bei laufendem Motor
ausgeklappt wird.
Die Funktion des Systems sollte regelmä-
ßig auf nachfolgende Weise geprüft wer-
den:
U5WMG0.book Page 17 Monday, July 29, 2002 2:21 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-18
3

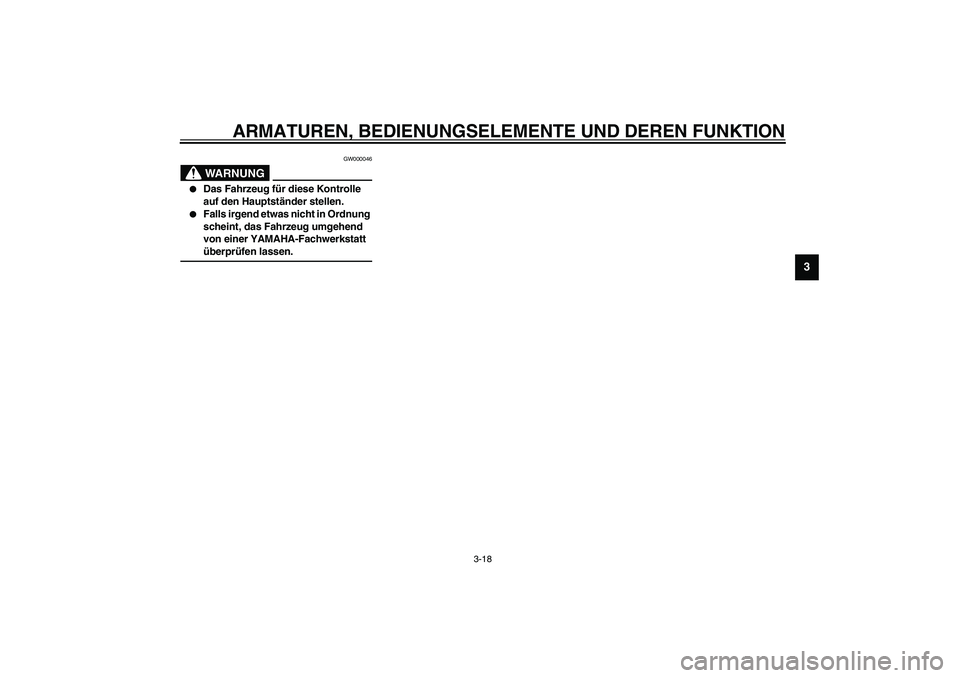

GW000046
WARNUNG
_

Das Fahrzeug für diese Kontrolle
auf den Hauptständer stellen.


Falls irgend etwas nicht in Ordnung
scheint, das Fahrzeug umgehend
von einer YAMAHA-Fachwerkstatt
überprüfen lassen.
_
U5WMG0.book Page 18 Monday, July 29, 2002 2:21 PM

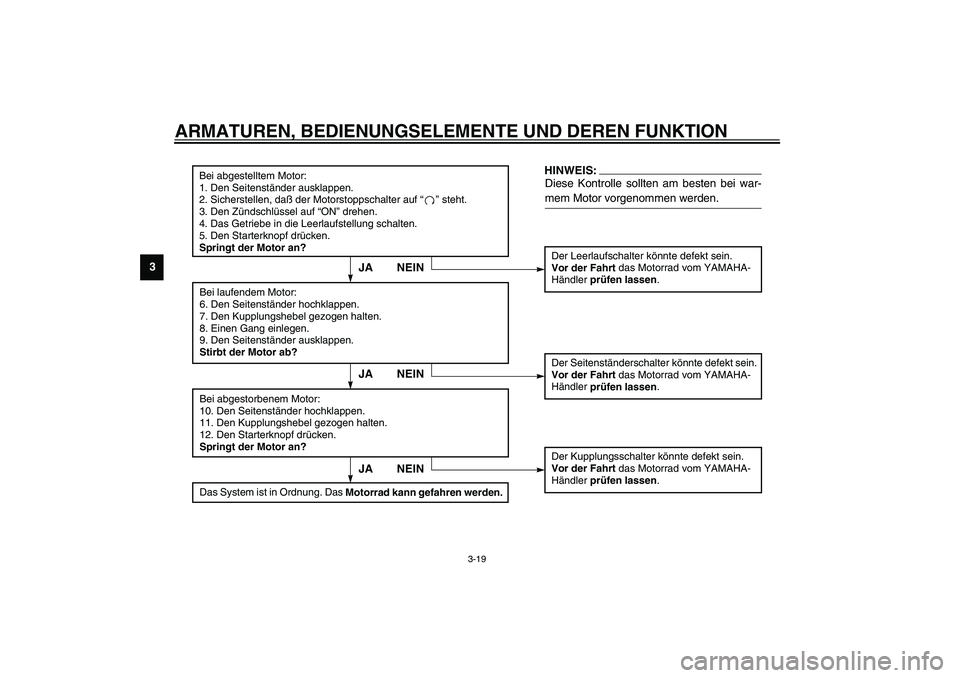

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-19
3
CD-01G
Bei abgestelltem Motor:
1. Den Seitenständer ausklappen.
2. Sicherstellen, daß der Motorstoppschalter auf “” steht.
3. Den Zündschlüssel auf “ON” drehen.
4. Das Getriebe in die Leerlaufstellung schalten.
5. Den Starterknopf drücken.
Springt der Motor an?
Der Leerlaufschalter könnte defekt sein.
Vor der Fahrt das Motorrad vom YAMAHA-
Händler
prüfen lassen.
Bei laufendem Motor:
6. Den Seitenständer hochklappen.
7. Den Kupplungshebel gezogen halten.
8. Einen Gang einlegen.
9. Den Seitenständer ausklappen.
Stirbt der Motor ab?Bei abgestorbenem Motor:
10. Den Seitenständer hochklappen.
11. Den Kupplungshebel gezogen halten.
12. Den Starterknopf drücken.
Springt der Motor an?
Der Seitenständerschalter könnte defekt sein.
Vor der Fahrt das Motorrad vom YAMAHA-
Händler
prüfen lassen.Der Kupplungsschalter könnte defekt sein.
Vor der Fahrt das Motorrad vom YAMAHA-
Händler
prüfen lassen.
NEIN
HINWEIS:Diese Kontrolle sollten am besten bei war-
mem Motor vorgenommen werden.
JAJA NEIN
Das System ist in Ordnung. Das
Motorrad kann gefahren werden.
JA NEIN
U5WMG0.book Page 19 Monday, July 29, 2002 2:21 PM

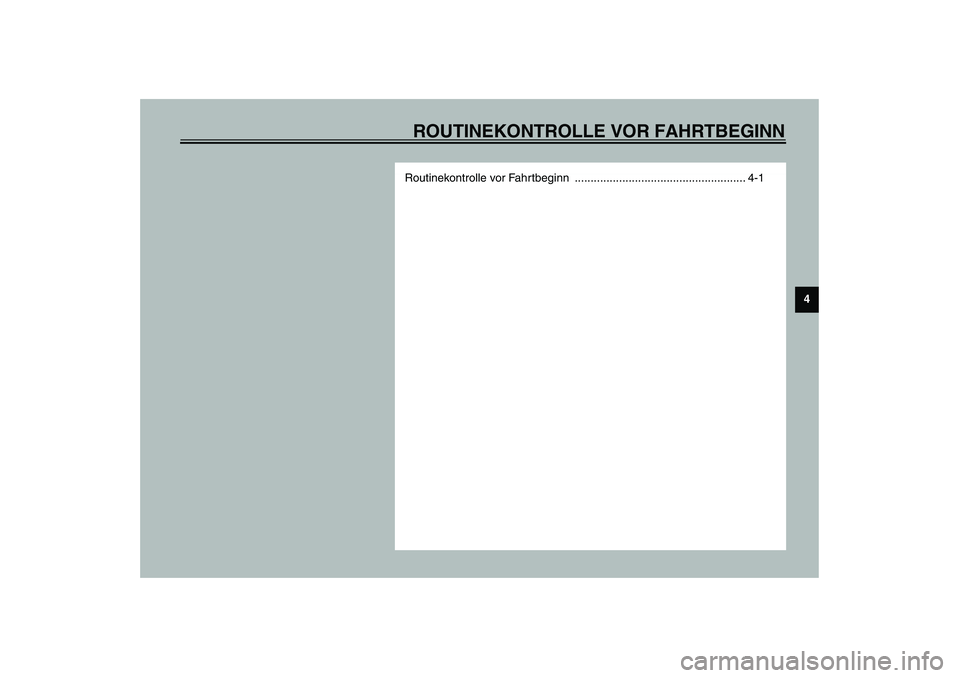

ROUTINEKONTROLLE VOR FAHRTBEGINN
4
Routinekontrolle vor Fahrtbeginn ...................................................... 4-1
U5WMG0.book Page 1 Monday, July 29, 2002 2:21 PM

4-1
4
GAU01114

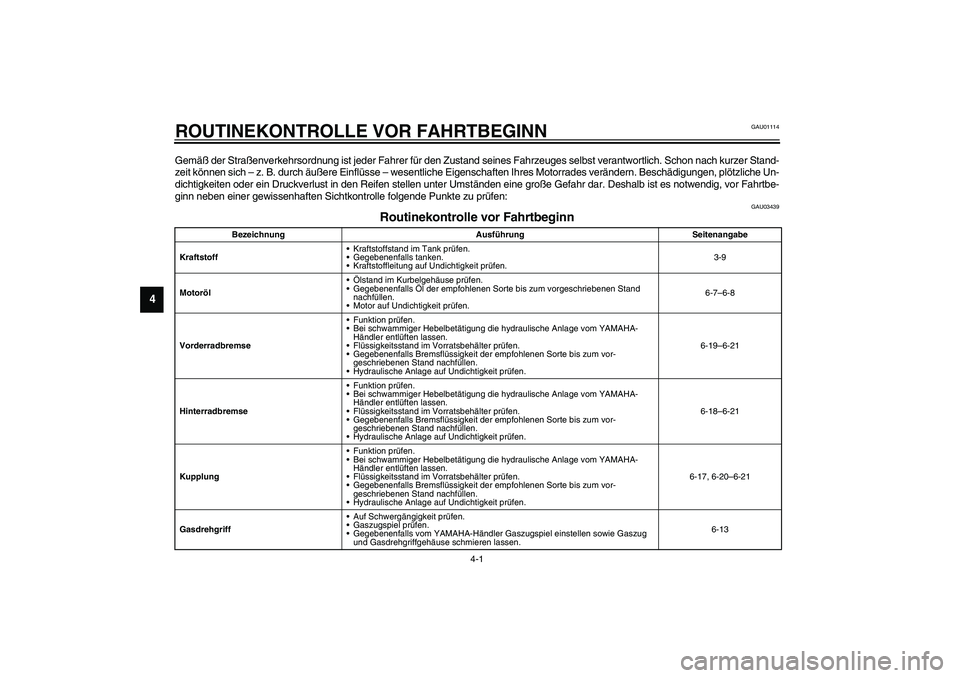

4-ROUTINEKONTROLLE VOR FAHRTBEGINNGemäß der Straßenverkehrsordnung ist jeder Fahrer für den Zustand seines Fahrzeuges selbst verantwortlich. Schon nach kurzer Stand-
zeit können sich – z. B. durch äußere Einflüsse – wesentliche Eigenschaften Ihres Motorrades verändern. Beschädigungen, plötzliche Un-
dichtigkeiten oder ein Druckverlust in den Reifen stellen unter Umständen eine große Gefahr dar. Deshalb ist es notwendig, vor Fahrtbe-
ginn neben einer gewissenhaften Sichtkontrolle folgende Punkte zu prüfen:
GAU03439
Routinekontrolle vor Fahrtbeginn
CO-01G
Bezeichnung Ausführung Seitenangabe
KraftstoffKraftstoffstand im Tank prüfen.
Gegebenenfalls tanken.
Kraftstoffleitung auf Undichtigkeit prüfen.3-9
MotorölÖlstand im Kurbelgehäuse prüfen.
Gegebenenfalls Öl der empfohlenen Sorte bis zum vorgeschriebenen Stand
nachfüllen.
Motor auf Undichtigkeit prüfen.6-7–6-8
VorderradbremseFunktion prüfen.
Bei schwammiger Hebelbetätigung die hydraulische Anlage vom YAMAHA-
Händler entlüften lassen.
Flüssigkeitsstand im Vorratsbehälter prüfen.
Gegebenenfalls Bremsflüssigkeit der empfohlenen Sorte bis zum vor-
geschriebenen Stand nachfüllen.
Hydraulische Anlage auf Undichtigkeit prüfen.6-19–6-21
HinterradbremseFunktion prüfen.
Bei schwammiger Hebelbetätigung die hydraulische Anlage vom YAMAHA-
Händler entlüften lassen.
Flüssigkeitsstand im Vorratsbehälter prüfen.
Gegebenenfalls Bremsflüssigkeit der empfohlenen Sorte bis zum vor-
geschriebenen Stand nachfüllen.
Hydraulische Anlage auf Undichtigkeit prüfen.6-18–6-21
KupplungFunktion prüfen.
Bei schwammiger Hebelbetätigung die hydraulische Anlage vom YAMAHA-
Händler entlüften lassen.
Flüssigkeitsstand im Vorratsbehälter prüfen.
Gegebenenfalls Bremsflüssigkeit der empfohlenen Sorte bis zum vor-
geschriebenen Stand nachfüllen.
Hydraulische Anlage auf Undichtigkeit prüfen.6-17, 6-20–6-21
GasdrehgriffAuf Schwergängigkeit prüfen.
Gaszugspiel prüfen.
Gegebenenfalls vom YAMAHA-Händler Gaszugspiel einstellen sowie Gaszug
und Gasdrehgriffgehäuse schmieren lassen.6-13
U5WMG0.book Page 1 Monday, July 29, 2002 2:21 PM

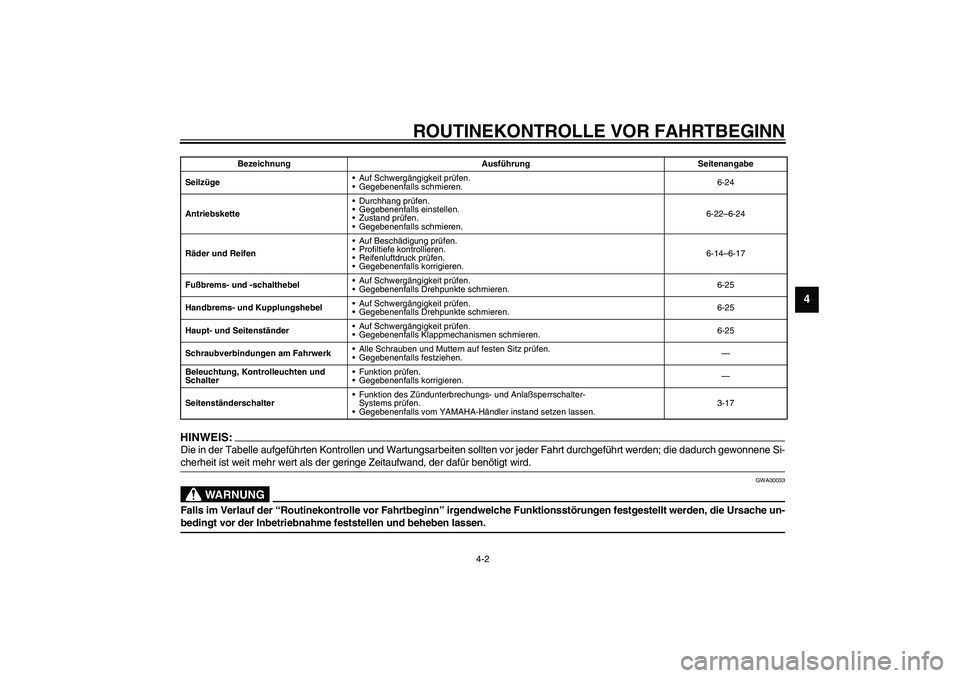

ROUTINEKONTROLLE VOR FAHRTBEGINN
4-2
4
HINWEIS:_ Die in der Tabelle aufgeführten Kontrollen und Wartungsarbeiten sollten vor jeder Fahrt durchgeführt werden; die dadurch gewonnene Si-
cherheit ist weit mehr wert als der geringe Zeitaufwand, der dafür benötigt wird. _
GWA00033
WARNUNG
_ Falls im Verlauf der “Routinekontrolle vor Fahrtbeginn” irgendwelche Funktionsstörungen festgestellt werden, die Ursache un-
bedingt vor der Inbetriebnahme feststellen und beheben lassen. _SeilzügeAuf Schwergängigkeit prüfen.
Gegebenenfalls schmieren.6-24
AntriebsketteDurchhang prüfen.
Gegebenenfalls einstellen.
Zustand prüfen.
Gegebenenfalls schmieren.6-22–6-24
Räder und ReifenAuf Beschädigung prüfen.
Profiltiefe kontrollieren.
Reifenluftdruck prüfen.
Gegebenenfalls korrigieren.6-14–6-17
Fußbrems- und -schalthebelAuf Schwergängigkeit prüfen.
Gegebenenfalls Drehpunkte schmieren.6-25
Handbrems- und KupplungshebelAuf Schwergängigkeit prüfen.
Gegebenenfalls Drehpunkte schmieren.6-25
Haupt- und SeitenständerAuf Schwergängigkeit prüfen.
Gegebenenfalls Klappmechanismen schmieren.6-25
Schraubverbindungen am FahrwerkAlle Schrauben und Muttern auf festen Sitz prüfen.
Gegebenenfalls festziehen.—
Beleuchtung, Kontrolleuchten und
SchalterFunktion prüfen.
Gegebenenfalls korrigieren.—
SeitenständerschalterFunktion des Zündunterbrechungs- und Anlaßsperrschalter-
Systems prüfen.
Gegebenenfalls vom YAMAHA-Händler instand setzen lassen.3-17 Bezeichnung Ausführung Seitenangabe
U5WMG0.book Page 2 Monday, July 29, 2002 2:21 PM

U5WMG0.book Page 3 Monday, July 29, 2002 2:21 PM

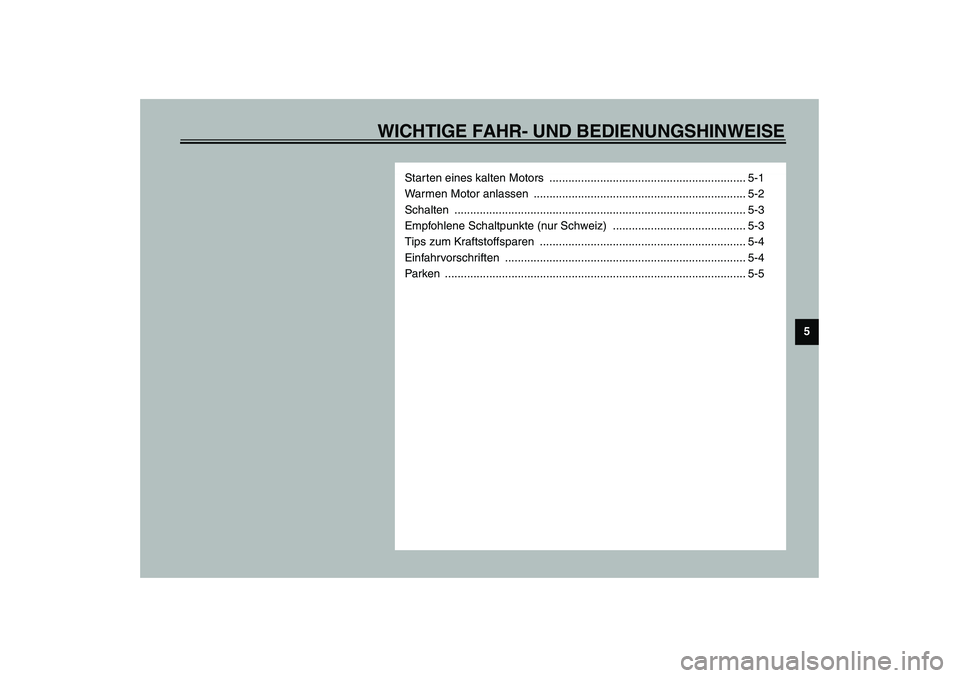

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5
Starten eines kalten Motors .............................................................. 5-1
Warmen Motor anlassen ................................................................... 5-2
Schalten ............................................................................................ 5-3
Empfohlene Schaltpunkte (nur Schweiz) .......................................... 5-3
Tips zum Kraftstoffsparen ................................................................. 5-4
Einfahrvorschriften ............................................................................ 5-4
Parken ............................................................................................... 5-5
U5WMG0.book Page 1 Monday, July 29, 2002 2:21 PM

5-1
5
GAU00372

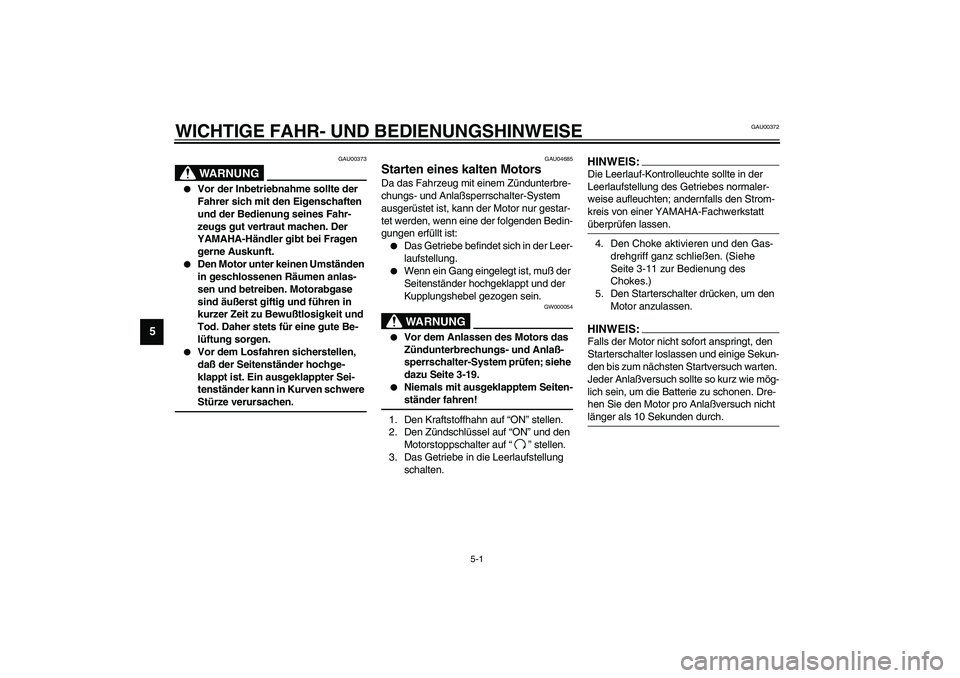

5-WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
GAU00373
WARNUNG
_

Vor der Inbetriebnahme sollte der
Fahrer sich mit den Eigenschaften
und der Bedienung seines Fahr-
zeugs gut vertraut machen. Der
YAMAHA-Händler gibt bei Fragen
gerne Auskunft.


Den Motor unter keinen Umständen
in geschlossenen Räumen anlas-
sen und betreiben. Motorabgase
sind äußerst giftig und führen in
kurzer Zeit zu Bewußtlosigkeit und
Tod. Daher stets für eine gute Be-
lüftung sorgen.


Vor dem Losfahren sicherstellen,
daß der Seitenständer hochge-
klappt ist. Ein ausgeklappter Sei-
tenständer kann in Kurven schwere
Stürze verursachen.
_
GAU04685
Starten eines kalten Motors Da das Fahrzeug mit einem Zündunterbre-
chungs- und Anlaßsperrschalter-System
ausgerüstet ist, kann der Motor nur gestar-
tet werden, wenn eine der folgenden Bedin-
gungen erfüllt ist:

Das Getriebe befindet sich in der Leer-
laufstellung.


Wenn ein Gang eingelegt ist, muß der
Seitenständer hochgeklappt und der
Kupplungshebel gezogen sein.
GW000054
WARNUNG
_

Vor dem Anlassen des Motors das
Zündunterbrechungs- und Anlaß-
sperrschalter-System prüfen; siehe
dazu Seite 3-19.


Niemals mit ausgeklapptem Seiten-
ständer fahren!
_1. Den Kraftstoffhahn auf “ON” stellen.
2. Den Zündschlüssel auf “ON” und den
Motorstoppschalter auf “” stellen.
3. Das Getriebe in die Leerlaufstellung
schalten.
HINWEIS:_ Die Leerlauf-Kontrolleuchte sollte in der
Leerlaufstellung des Getriebes normaler-
weise aufleuchten; andernfalls den Strom-
kreis von einer YAMAHA-Fachwerkstatt
überprüfen lassen. _4. Den Choke aktivieren und den Gas-
drehgriff ganz schließen. (Siehe
Seite 3-11 zur Bedienung des
Chokes.)
5. Den Starterschalter drücken, um den
Motor anzulassen.HINWEIS:_ Falls der Motor nicht sofort anspringt, den
Starterschalter loslassen und einige Sekun-
den bis zum nächsten Startversuch warten.
Jeder Anlaßversuch sollte so kurz wie mög-
lich sein, um die Batterie zu schonen. Dre-
hen Sie den Motor pro Anlaßversuch nicht
länger als 10 Sekunden durch. _
