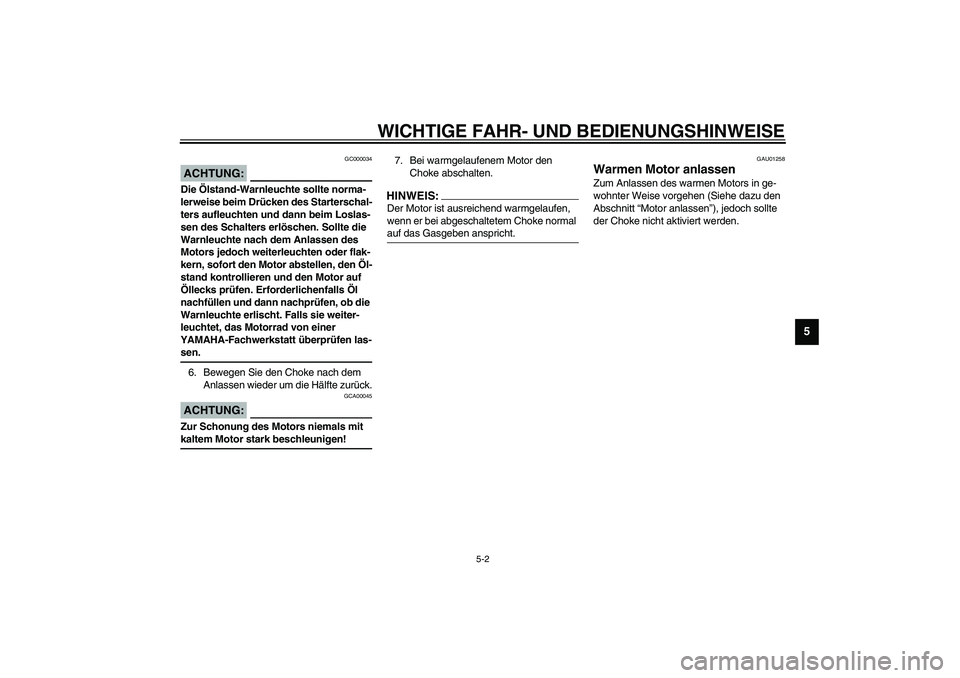

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-2
5
GC000034
ACHTUNG:_ Die Ölstand-Warnleuchte sollte norma-
lerweise beim Drücken des Starterschal-
ters aufleuchten und dann beim Loslas-
sen des Schalters erlöschen. Sollte die
Warnleuchte nach dem Anlassen des
Motors jedoch weiterleuchten oder flak-
kern, sofort den Motor abstellen, den Öl-
stand kontrollieren und den Motor auf
Öllecks prüfen. Erforderlichenfalls Öl
nachfüllen und dann nachprüfen, ob die
Warnleuchte erlischt. Falls sie weiter-
leuchtet, das Motorrad von einer
YAMAHA-Fachwerkstatt überprüfen las-
sen. _6. Bewegen Sie den Choke nach dem
Anlassen wieder um die Hälfte zurück.
GCA00045
ACHTUNG:_ Zur Schonung des Motors niemals mit
kaltem Motor stark beschleunigen! _
7. Bei warmgelaufenem Motor den
Choke abschalten.HINWEIS:_ Der Motor ist ausreichend warmgelaufen,
wenn er bei abgeschaltetem Choke normal
auf das Gasgeben anspricht. _
GAU01258
Warmen Motor anlassen Zum Anlassen des warmen Motors in ge-
wohnter Weise vorgehen (Siehe dazu den
Abschnitt “Motor anlassen”), jedoch sollte
der Choke nicht aktiviert werden.
U5WMG0.book Page 2 Monday, July 29, 2002 2:21 PM

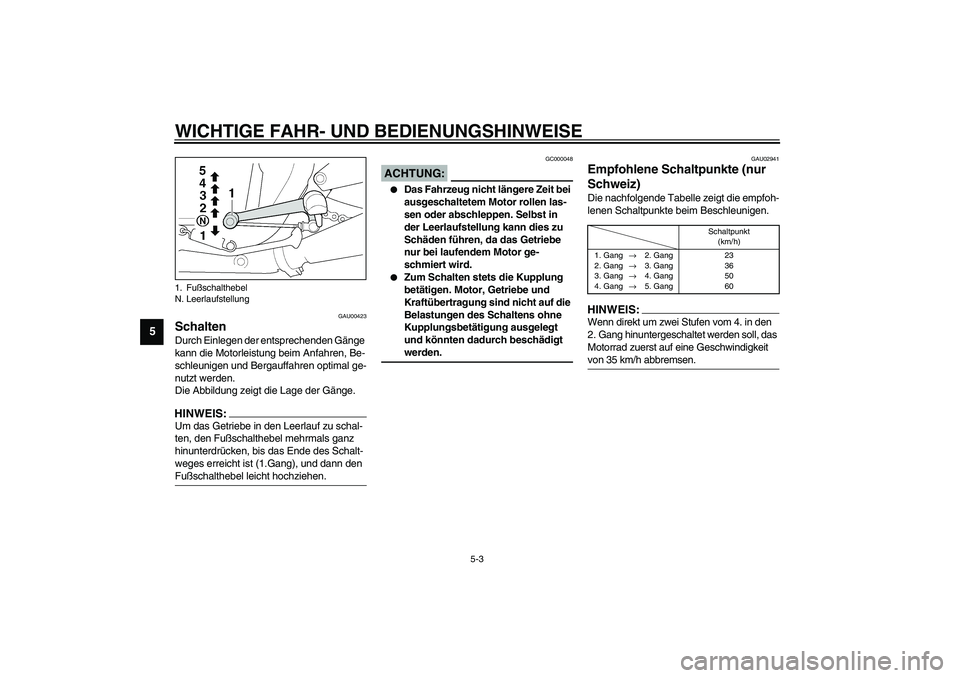

Page 42 of 102
WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-3
5
GAU00423
Schalten Durch Einlegen der entsprechenden Gänge
kann die Motorleistung beim Anfahren, Be-
schleunigen und Bergauffahren optimal ge-
nutzt werden.
Die Abbildung zeigt die Lage der Gänge.HINWEIS:_ Um das Getriebe in den Leerlauf zu schal-
ten, den Fußschalthebel mehrmals ganz
hinunterdrücken, bis das Ende des Schalt-
weges erreicht ist (1.Gang), und dann den
Fußschalthebel leicht hochziehen. _
GC000048
ACHTUNG:_
Das Fahrzeug nicht längere Zeit bei
ausgeschaltetem Motor rollen las-
sen oder abschleppen. Selbst in
der Leerlaufstellung kann dies zu
Schäden führen, da das Getriebe
nur bei laufendem Motor ge-
schmiert wird.
Zum Schalten stets die Kupplung
betätigen. Motor, Getriebe und
Kraftübertragung sind nicht auf die
Belastungen des Schaltens ohne
Kupplungsbetätigung ausgelegt
und könnten dadurch beschädigt
werden.
_
GAU02941
Empfohlene Schaltpunkte (nur
Schweiz) Die nachfolgende Tabelle zeigt die empfoh-
lenen Schaltpunkte beim Beschleunigen.CF-01GHINWEIS:_ Wenn direkt um zwei Stufen vom 4. in den
2. Gang hinuntergeschaltet werden soll, das
Motorrad zuerst auf eine Geschwindigkeit
von 35 km/h abbremsen. _
1. Fußschalthebel
N. Leerlaufstellung
Schaltpunkt
(km/h)
1. Gang→
2. Gang
2. Gang→
3. Gang
3. Gang→
4. Gang
4. Gang→
5. Gang23
36
50
60
U5WMG0.book Page 3 Monday, July 29, 2002 2:21 PM

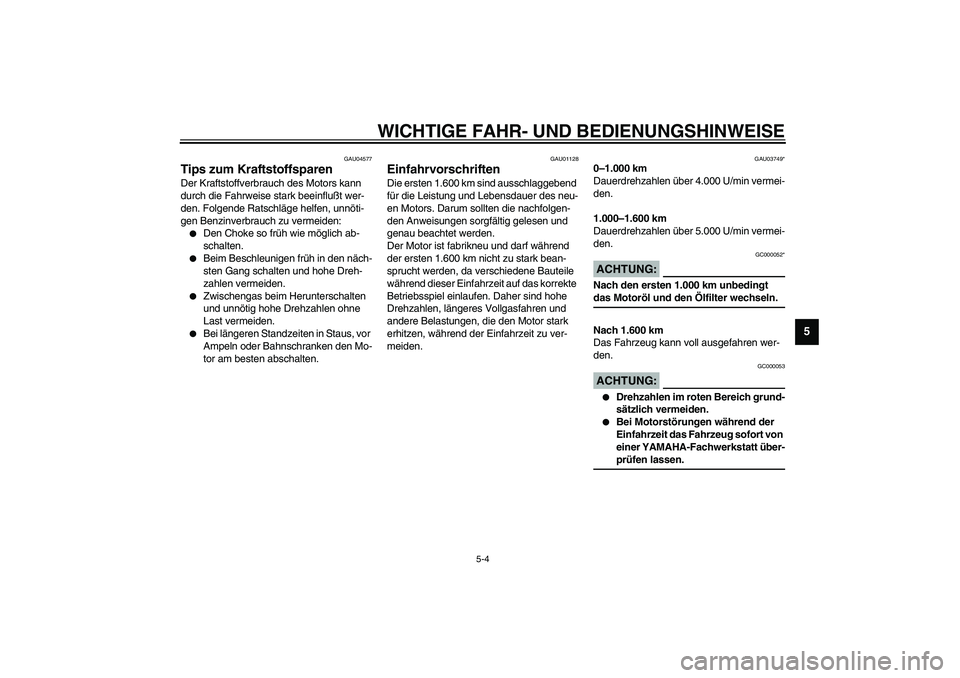

Page 43 of 102
WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-4
5
GAU04577
Tips zum Kraftstoffsparen Der Kraftstoffverbrauch des Motors kann
durch die Fahrweise stark beeinflußt wer-
den. Folgende Ratschläge helfen, unnöti-
gen Benzinverbrauch zu vermeiden:
Den Choke so früh wie möglich ab-
schalten.
Beim Beschleunigen früh in den näch-
sten Gang schalten und hohe Dreh-
zahlen vermeiden.
Zwischengas beim Herunterschalten
und unnötig hohe Drehzahlen ohne
Last vermeiden.
Bei längeren Standzeiten in Staus, vor
Ampeln oder Bahnschranken den Mo-
tor am besten abschalten.
GAU01128
Einfahrvorschriften Die ersten 1.600 km sind ausschlaggebend
für die Leistung und Lebensdauer des neu-
en Motors. Darum sollten die nachfolgen-
den Anweisungen sorgfältig gelesen und
genau beachtet werden.
Der Motor ist fabrikneu und darf während
der ersten 1.600 km nicht zu stark bean-
sprucht werden, da verschiedene Bauteile
während dieser Einfahrzeit auf das korrekte
Betriebsspiel einlaufen. Daher sind hohe
Drehzahlen, längeres Vollgasfahren und
andere Belastungen, die den Motor stark
erhitzen, während der Einfahrzeit zu ver-
meiden.
GAU03749*
0–1.000 km
Dauerdrehzahlen über 4.000 U/min vermei-
den.
1.000–1.600 km
Dauerdrehzahlen über 5.000 U/min vermei-
den.
GC000052*
ACHTUNG:_ Nach den ersten 1.000 km unbedingt
das Motoröl und den Ölfilter wechseln. _Nach 1.600 km
Das Fahrzeug kann voll ausgefahren wer-
den.
GC000053
ACHTUNG:_
Drehzahlen im roten Bereich grund-
sätzlich vermeiden.
Bei Motorstörungen während der
Einfahrzeit das Fahrzeug sofort von
einer YAMAHA-Fachwerkstatt über-
prüfen lassen.
_
U5WMG0.book Page 4 Monday, July 29, 2002 2:21 PM

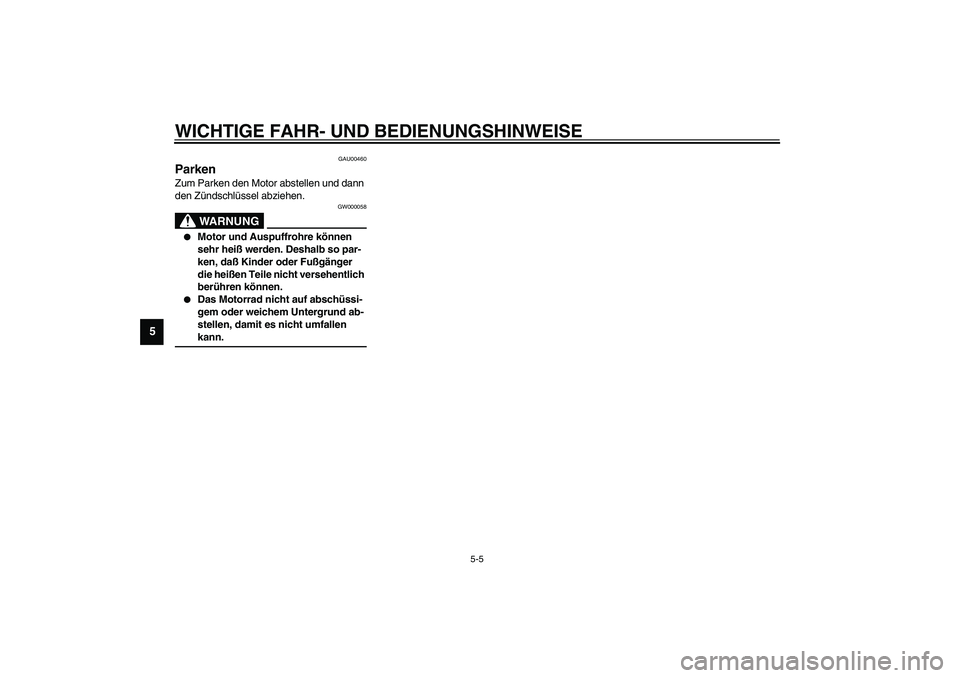

Page 44 of 102
WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-5
5
GAU00460
Parken Zum Parken den Motor abstellen und dann
den Zündschlüssel abziehen.
GW000058
WARNUNG
_
Motor und Auspuffrohre können
sehr heiß werden. Deshalb so par-
ken, daß Kinder oder Fußgänger
die heißen Teile nicht versehentlich
berühren können.
Das Motorrad nicht auf abschüssi-
gem oder weichem Untergrund ab-
stellen, damit es nicht umfallen
kann.
_U5WMG0.book Page 5 Monday, July 29, 2002 2:21 PM

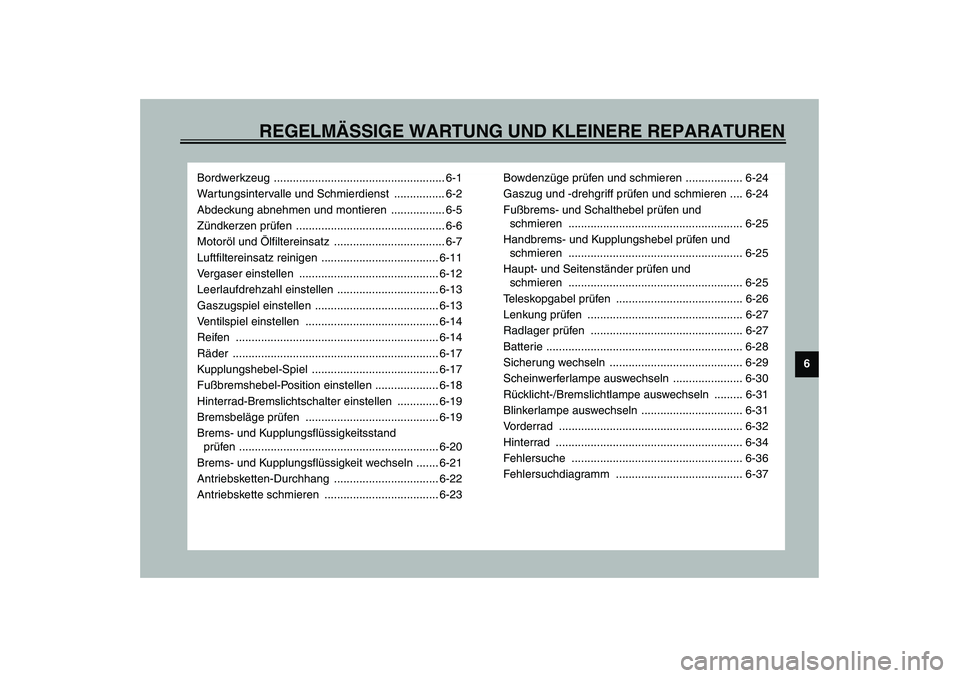

Page 45 of 102
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6
Bordwerkzeug ...................................................... 6-1
Wartungsintervalle und Schmierdienst ................ 6-2
Abdeckung abnehmen und montieren ................. 6-5
Zündkerzen prüfen ............................................... 6-6
Motoröl und Ölfiltereinsatz ................................... 6-7
Luftfiltereinsatz reinigen ..................................... 6-11
Vergaser einstellen ............................................ 6-12
Leerlaufdrehzahl einstellen ................................ 6-13
Gaszugspiel einstellen ....................................... 6-13
Ventilspiel einstellen .......................................... 6-14
Reifen ................................................................ 6-14
Räder ................................................................. 6-17
Kupplungshebel-Spiel ........................................ 6-17
Fußbremshebel-Position einstellen .................... 6-18
Hinterrad-Bremslichtschalter einstellen ............. 6-19
Bremsbeläge prüfen .......................................... 6-19
Brems- und Kupplungsflüssigkeitsstand
prüfen ............................................................... 6-20
Brems- und Kupplungsflüssigkeit wechseln ....... 6-21
Antriebsketten-Durchhang ................................. 6-22
Antriebskette schmieren .................................... 6-23Bowdenzüge prüfen und schmieren .................. 6-24
Gaszug und -drehgriff prüfen und schmieren .... 6-24
Fußbrems- und Schalthebel prüfen und
schmieren ....................................................... 6-25
Handbrems- und Kupplungshebel prüfen und
schmieren ....................................................... 6-25
Haupt- und Seitenständer prüfen und
schmieren ....................................................... 6-25
Teleskopgabel prüfen ........................................ 6-26
Lenkung prüfen ................................................. 6-27
Radlager prüfen ................................................ 6-27
Batterie .............................................................. 6-28
Sicherung wechseln .......................................... 6-29
Scheinwerferlampe auswechseln ...................... 6-30
Rücklicht-/Bremslichtlampe auswechseln ......... 6-31
Blinkerlampe auswechseln ................................ 6-31
Vorderrad .......................................................... 6-32
Hinterrad ........................................................... 6-34
Fehlersuche ...................................................... 6-36
Fehlersuchdiagramm ........................................ 6-37
U5WMG0.book Page 1 Monday, July 29, 2002 2:21 PM
Page 46 of 102
6-1
6
GAU00462

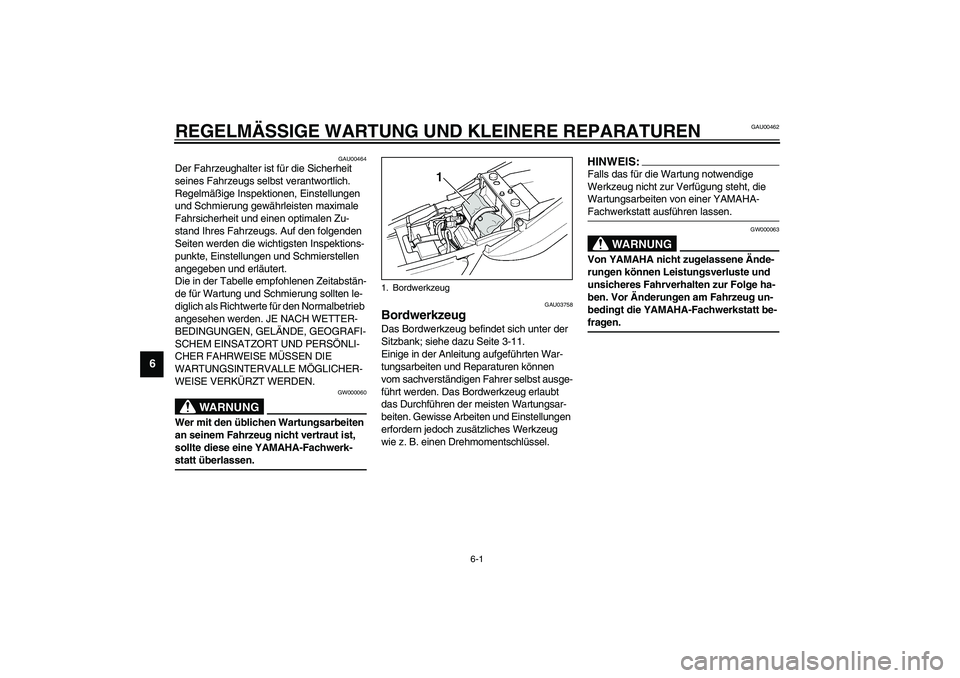

6-REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
GAU00464
Der Fahrzeughalter ist für die Sicherheit
seines Fahrzeugs selbst verantwortlich.
Regelmäßige Inspektionen, Einstellungen
und Schmierung gewährleisten maximale
Fahrsicherheit und einen optimalen Zu-
stand Ihres Fahrzeugs. Auf den folgenden
Seiten werden die wichtigsten Inspektions-
punkte, Einstellungen und Schmierstellen
angegeben und erläutert.
Die in der Tabelle empfohlenen Zeitabstän-
de für Wartung und Schmierung sollten le-
diglich als Richtwerte für den Normalbetrieb
angesehen werden. JE NACH WETTER-
BEDINGUNGEN, GELÄNDE, GEOGRAFI-
SCHEM EINSATZORT UND PERSÖNLI-
CHER FAHRWEISE MÜSSEN DIE
WARTUNGSINTERVALLE MÖGLICHER-
WEISE VERKÜRZT WERDEN.
GW000060
WARNUNG
_ Wer mit den üblichen Wartungsarbeiten
an seinem Fahrzeug nicht vertraut ist,
sollte diese eine YAMAHA-Fachwerk-
statt überlassen. _
GAU03758
Bordwerkzeug Das Bordwerkzeug befindet sich unter der
Sitzbank; siehe dazu Seite 3-11.
Einige in der Anleitung aufgeführten War-
tungsarbeiten und Reparaturen können
vom sachverständigen Fahrer selbst ausge-
führt werden. Das Bordwerkzeug erlaubt
das Durchführen der meisten Wartungsar-
beiten. Gewisse Arbeiten und Einstellungen
erfordern jedoch zusätzliches Werkzeug
wie z. B. einen Drehmomentschlüssel.
HINWEIS:_ Falls das für die Wartung notwendige
Werkzeug nicht zur Verfügung steht, die
Wartungsarbeiten von einer YAMAHA-
Fachwerkstatt ausführen lassen. _
GW000063
WARNUNG
_ Von YAMAHA nicht zugelassene Ände-
rungen können Leistungsverluste und
unsicheres Fahrverhalten zur Folge ha-
ben. Vor Änderungen am Fahrzeug un-
bedingt die YAMAHA-Fachwerkstatt be-
fragen. _
1. Bordwerkzeug
U5WMG0.book Page 1 Monday, July 29, 2002 2:21 PM

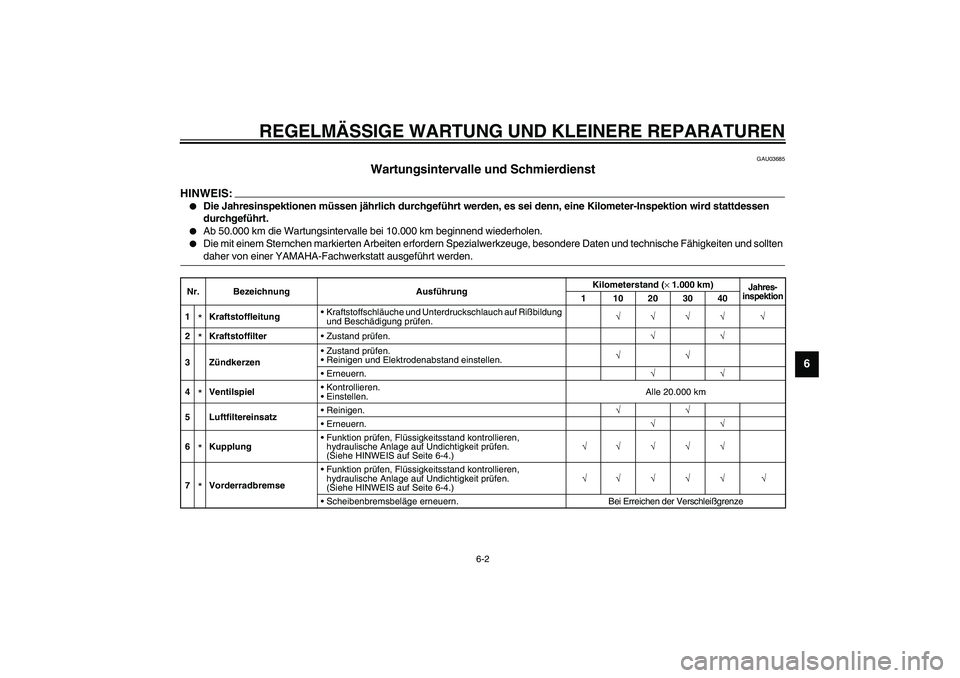

Page 47 of 102
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-2
6
GAU03685
Wartungsintervalle und Schmierdienst
HINWEIS:_
Die Jahresinspektionen müssen jährlich durchgeführt werden, es sei denn, eine Kilometer-Inspektion wird stattdessen
durchgeführt.
Ab 50.000 km die Wartungsintervalle bei 10.000 km beginnend wiederholen.
Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und sollten
daher von einer YAMAHA-Fachwerkstatt ausgeführt werden.
_CP-03GNr. Bezeichnung AusführungKilometerstand (×1.000 km)
Jahres-
inspektion
1 10203040
1
*KraftstoffleitungKraftstoffschläuche und Unterdruckschlauch auf Rißbildung
und Beschädigung prüfen.√√√√ √
2*KraftstoffilterZustand prüfen.√√
3ZündkerzenZustand prüfen.
Reinigen und Elektrodenabstand einstellen.√√
Erneuern.√√
4*VentilspielKontrollieren.
Einstellen.Alle 20.000 km
5 LuftfiltereinsatzReinigen.√√
Erneuern.√√
6*KupplungFunktion prüfen, Flüssigkeitsstand kontrollieren,
hydraulische Anlage auf Undichtigkeit prüfen.
(Siehe HINWEIS auf Seite 6-4.) √√ √ √ √
7*VorderradbremseFunktion prüfen, Flüssigkeitsstand kontrollieren,
hydraulische Anlage auf Undichtigkeit prüfen.
(Siehe HINWEIS auf Seite 6-4.) √√ √ √ √ √
Scheibenbremsbeläge erneuern. Bei Erreichen der Verschleißgrenze
U5WMG0.book Page 2 Monday, July 29, 2002 2:21 PM

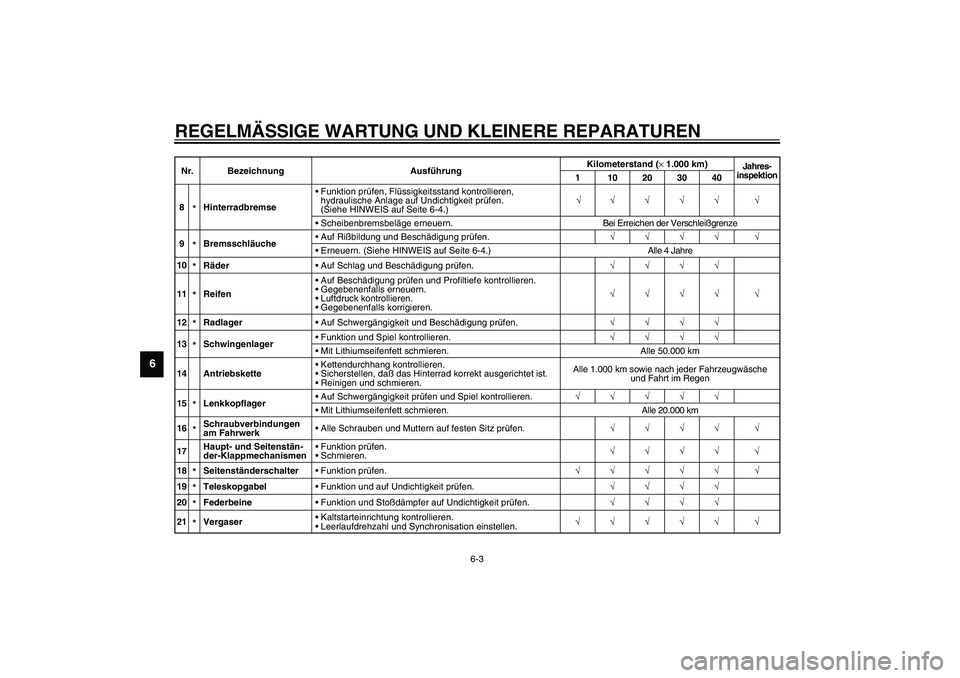

Page 48 of 102
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-3
6
8
*HinterradbremseFunktion prüfen, Flüssigkeitsstand kontrollieren,
hydraulische Anlage auf Undichtigkeit prüfen.
(Siehe HINWEIS auf Seite 6-4.)√√ √ √ √ √
Scheibenbremsbeläge erneuern. Bei Erreichen der Verschleißgrenze
9*BremsschläucheAuf Rißbildung und Beschädigung prüfen.√√√√ √
Erneuern. (Siehe HINWEIS auf Seite 6-4.) Alle 4 Jahre
10*RäderAuf Schlag und Beschädigung prüfen.√√√√
11*ReifenAuf Beschädigung prüfen und Profiltiefe kontrollieren.
Gegebenenfalls erneuern.
Luftdruck kontrollieren.
Gegebenenfalls korrigieren.√√√√ √
12*RadlagerAuf Schwergängigkeit und Beschädigung prüfen.√√√√
13*SchwingenlagerFunktion und Spiel kontrollieren.√√√√
Mit Lithiumseifenfett schmieren. Alle 50.000 km
14 AntriebsketteKettendurchhang kontrollieren.
Sicherstellen, daß das Hinterrad korrekt ausgerichtet ist.
Reinigen und schmieren.Alle 1.000 km sowie nach jeder Fahrzeugwäsche
und Fahrt im Regen
15*LenkkopflagerAuf Schwergängigkeit prüfen und Spiel kontrollieren.√√√√√
Mit Lithiumseifenfett schmieren. Alle 20.000 km
16*Schraubverbindungen
am FahrwerkAlle Schrauben und Muttern auf festen Sitz prüfen.√√√√ √
17Haupt- und Seitenstän-
der-KlappmechanismenFunktion prüfen.
Schmieren.√√√√ √
18*SeitenständerschalterFunktion prüfen.√√√√√ √
19*TeleskopgabelFunktion und auf Undichtigkeit prüfen.√√√√
20*FederbeineFunktion und Stoßdämpfer auf Undichtigkeit prüfen.√√√√
21*VergaserKaltstarteinrichtung kontrollieren.
Leerlaufdrehzahl und Synchronisation einstellen.√√√√√ √ Nr. Bezeichnung AusführungKilometerstand (×1.000 km)
Jahres-
inspektion
1 10203040
U5WMG0.book Page 3 Monday, July 29, 2002 2:21 PM
Page 49 of 102

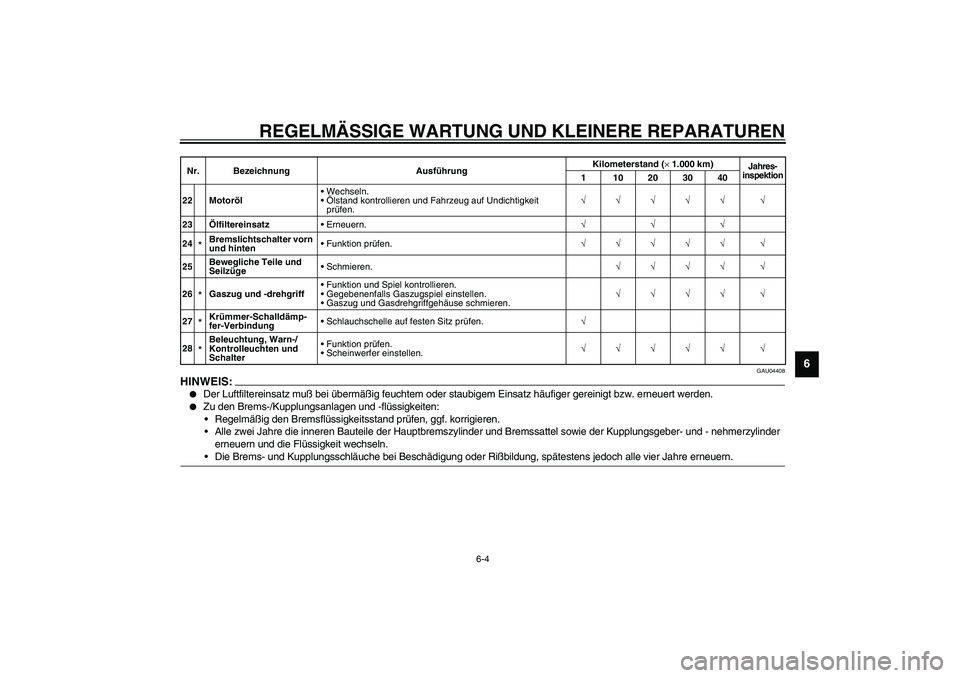

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-4
6
GAU04408
HINWEIS:_
Der Luftfiltereinsatz muß bei übermäßig feuchtem oder staubigem Einsatz häufiger gereinigt bzw. erneuert werden.
Zu den Brems-/Kupplungsanlagen und -flüssigkeiten:
Regelmäßig den Bremsflüssigkeitsstand prüfen, ggf. korrigieren.
Alle zwei Jahre die inneren Bauteile der Hauptbremszylinder und Bremssattel sowie der Kupplungsgeber- und - nehmerzylinder
erneuern und die Flüssigkeit wechseln.
Die Brems- und Kupplungsschläuche bei Beschädigung oder Rißbildung, spätestens jedoch alle vier Jahre erneuern.
_22 MotorölWechseln.
Ölstand kontrollieren und Fahrzeug auf Undichtigkeit
prüfen.√√√√√ √
23ÖlfiltereinsatzErneuern.√√√
24
*Bremslichtschalter vorn
und hintenFunktion prüfen.√√√√√ √
25Bewegliche Teile und
SeilzügeSchmieren.√√√√ √
26*Gaszug und -drehgriffFunktion und Spiel kontrollieren.
Gegebenenfalls Gaszugspiel einstellen.
Gaszug und Gasdrehgriffgehäuse schmieren.√√√√ √
27*Krümmer-Schalldämp-
fer-VerbindungSchlauchschelle auf festen Sitz prüfen.√
28*Beleuchtung, Warn-/
Kontrolleuchten und
SchalterFunktion prüfen.
Scheinwerfer einstellen.√√√√√ √ Nr. Bezeichnung AusführungKilometerstand (×1.000 km)
Jahres-
inspektion
1 10203040
U5WMG0.book Page 4 Monday, July 29, 2002 2:21 PM
Page 50 of 102

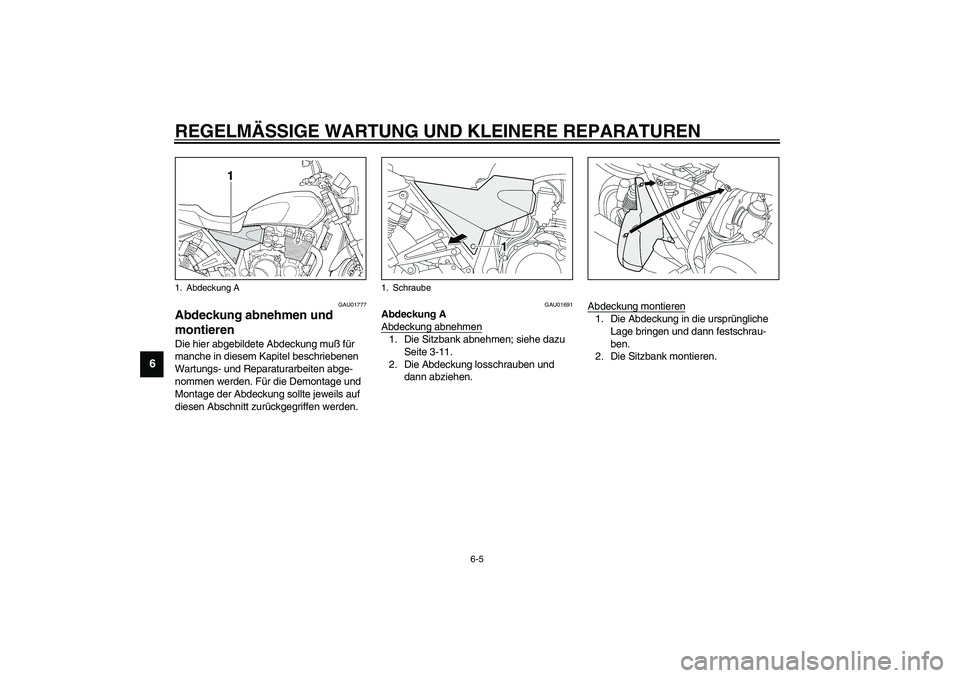

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-5
6
GAU01777
Abdeckung abnehmen und
montieren Die hier abgebildete Abdeckung muß für
manche in diesem Kapitel beschriebenen
Wartungs- und Reparaturarbeiten abge-
nommen werden. Für die Demontage und
Montage der Abdeckung sollte jeweils auf
diesen Abschnitt zurückgegriffen werden.
GAU01691
Abdeckung A
Abdeckung abnehmen1. Die Sitzbank abnehmen; siehe dazu
Seite 3-11.
2. Die Abdeckung losschrauben und
dann abziehen.Abdeckung montieren
1. Die Abdeckung in die ursprüngliche
Lage bringen und dann festschrau-
ben.
2. Die Sitzbank montieren.
1. Abdeckung A
1. Schraube
U5WMG0.book Page 5 Monday, July 29, 2002 2:21 PM
