Kontroll av bromshandtagets
spelDet får inte finnas något fritt spel i broms-
reglaget. Låt en Yamaha-återförsäljare
kontrollera bromssystemet om spel finns.
VARNING
MWA14212
En mjuk och svampig känsla i broms-
handtaget tyder på att det finns luft i
bromssystemet. Om det finns luft i
bromssystemet ska du låta en Yamaha-
återförsäljare avlufta systemet innan du
använder fordonet. Luft i bromssyste-
met försämrar bromsverkan och kan
leda till att du tappar kontrollen.
MAU22274
BromljuskontakterBromsljuset, som aktiveras med bromspe-
dalen och bromshandtaget, ska tändas all-
deles innan inbromsningen verkar. Vid
behov justeras kontakten för det bakre
bromsljuset enligt följande, men kontakten
för det främre bromsljuset måste justeras
av en Yamaha-återförsäljare.
Vrid justermuttern för bromsljuskontakt
samtidigt som du håller fast bromsljuskon-
takten. För att bromsljuset ska tändas tidi-
gare, vrid justermuttern i riktning (a). För att
bromsljuset ska tändas senare, vrid juster-
muttern i riktning (b).
MAU22322
Kontroll av bromsbelägg fram
och bakFrambroms
Bakbroms
1. Inget spel i bromshandtaget
1
1. Bromsljuskontakt bak
2. Justermutter för bromsljuskontakt
1
2(b)
(a)
1. Indikeringsspår för bromsbeläggens
förslitning
1. Indikeringsspår för bromsbeläggens förslitning1
1
U2PNM1M0.book Page 19 Tuesday, December 22, 2015 11:24 AM

Periodiskt underhåll och justering
6-20
6
Förslitningen av bromsbeläggen fram och
bak måste kontrolleras vid de intervall som
anges i tabellen för regelbunden skötsel
och smörjning. Alla bromsbelägg har ett in-
dikeringsspår för bromsbeläggens förslit-
ning som gör att du kan kontrollera
förslitningen utan att ta isär bromsen. Titta
på indikeringsspåret för att kontrollera
bromsbeläggens förslitning. Om ett broms-
belägg är så slitet att indikeringsspåret
knappast syns bör du låta en Yamaha-åter-
försäljare byta alla bromsbelägg.
MAU22682
Kontrollera nivån på bränsle- och
kopplingsvätskaKontrollera att broms- och kopplingsvät-
skenivån är över min-nivån före varje kör-
ning. Kontrollera broms- och
kopplingsvätskenivåerna i behållarna. Fyll
på broms- och kopplingsvätska vid behov.
FrambromsBakbroms
Koppling
TIPSBromsvätskebehållaren för bakbromsen är
placerad bakom panelen A. (Se sidan 6-9.)
1. Min-markering
1
1. Min-markering
1. Min-markering
UPPER
LOWER
1
1
U2PNM1M0.book Page 20 Tuesday, December 22, 2015 11:24 AM

Periodiskt underhåll och justering
6-21
6
VARNING
MWA16001
Felaktig skötsel kan medföra förlorad
bromsförmåga eller kopplingsfunktion.
Beakta följande: Om mängden broms- eller kopp-
lingsvätska är otillräcklig kan det
komma in luft i systemet, vilket kan
medföra att broms- eller kopplings-
funktionen försämras.
 Rengör påfyllningslocken före bort-
tagning. Använd bara DOT 4-
bromsvätska från en förseglad be-
hållare.
 Använd bara den specificerade
bromsvätskan, annars kan gummi-
tätningarna försämras vilket leder
till läckage.
 Fyll på med samma bromsvätska
som redan finns i systemet. Om du
fyller på en annan bromsvätska än
DOT 4 kan det leda till en farlig ke-
misk reaktion. 
Var försiktig så att du inte får in vat-
ten när du fyller på broms- eller
kopplingsvätska. Vatten sänker
bromsvätskans kokpunkt kraftigt
och kan resultera i ånglås.
VIKTIGT
MCA17641
Bromsvätska kan skada lackerade ytor
och plastdetaljer. Torka alltid upp ut-
spilld bromsvätska omedelbart.Bromsvätskebehållarens och kopplings-
vätskebehållarens membran förlorar sin
form på grund av undertrycket om vätske-
nivån sjunker för mycket. Se till att du åter-
ställer membranet till sin ursprungliga form
innan du monterar det i bromsvätskebehål-
laren eller i kopplingsvätskebehållaren.
När bromsbeläggen slits är det naturligt att
bromsvätskenivån gradvis sjunker. En låg
bromsvätskenivå kan tyda på slitna broms-
belägg och/eller läckor i bromssystemet,
kom därför ihåg att kontrollera bromsbe-
läggens förslitning och om det finns läckor
i bromssystemet. Låg kopplingsvätskenivå
kan tyda på läckage i kopplingssystemet;
se till att kontrollera kopplingssystemet be-
träffande läckage. Om nivån på broms- el- ler kopplingsvätska sjunker plötsligt bör du
be en Yamaha-återförsäljare att kontrollera
orsaken innan du kör fordonet.
Specificerad broms- och kopplings-
vätska:
DOT 4 bromsvätska
U2PNM1M0.book Page 21 Tuesday, December 22, 2015 11:24 AM

Periodiskt underhåll och justering
6-22
6
MAU22754
Byte av bromsvätska och kopp-
lingsvätskaLåt en Yamaha-återförsäljare byta broms-
vätska vid de intervall som finns i tabellen
för regelbunden skötsel och smörjning.
Dessutom bör oljetätningarna i bromsens
huvudcylinder och bromsok samt oljetät-
ningarna i kopplingens huvudcylinder och
slavcylinder bytas samt bromsslangar och
kopplingsslangar bytas samt vid de inter-
vall som anges nedan eller om något av
systemen är skadade eller läcker.  Oljetätningar: Byt vartannat år.
 Broms- och kopplingsslangar: Byt
vart fjärde år.
MAU22762
KedjespänningKedjespänningen bör kontrolleras och
eventuellt justeras före varje körning.
MAU51444
För att kontrollera kedjespänningen
1. Ställ motorcykeln på sitt sidostöd.TIPSNär du kontrollerar och justerar kedjespän-
ningen bör motorcykeln vara obelastad.2. Lägg växeln i neutralläge.
3. Mät kedjespänningen som visas på bilden. 4. Om kedjespänningen inte stämmer
måste den justeras enligt följande.
MAU3431A
För att justera kedjespänningen
Rådgör med en av Yamahas återförsäljare
innan du justerar kedjespänningen.1. Lossa axelmuttern och låsmuttern på båda sidor om svingarmen.
2. För att sträcka kedjan, vrid justerbul-
ten för kedjespänning på båda sidor
om svingarmen i riktning (a). För att
lossa kedjan, vrid justerbulten på
båda sidor om svingarmen i riktning
(b), och tryck bakhjulet framåt.
VIKTIGT: En felaktig kedjespänning
kan belasta motorn för mycket så-
väl som andra vitala delar på motor-
cykeln, vilket kan leda till att kedjan
kuggar över eller brister. För att hin-
dra att detta inträffar bör du se till
att kedjespänningen håller sig inom
specifikationerna.
[MCA10572]
TIPSAnvänd riktmarkeringarna på båda sidor
om svingarmen och kontrollera att båda
kedjesträckarna är i samma läge så att hju-
let blir rätt inriktat.
1. KedjespänningKedjespänning: 5.0–15.0 mm (0.20–0.59 in)
1
U2PNM1M0.book Page 22 Tuesday, December 22, 2015 11:24 AM

Periodiskt underhåll och justering
6-23
6
3. Dra åt axelmuttern och dra sedan åtlåsmuttrarna till angivet moment.
4. Kontrollera att kedjesträckarna är i samma läge, att kedjespänningen är
korrekt och att kedjan rör sig obehind-
rat.
MAU23026
Rengöring och smörjning av
kedjanKedjan måste rengöras och smörjas in vid
de intervall som anges i tabellen för regel-
bunden skötsel och smörjning. I annat fall
kommer den snabbt att slitas ut, speciellt
om du kör i dammiga eller fuktiga områden.
Kedjan sköts enligt följande.VIKTIGT
MCA10584
Kedjan måste smörjas in efter tvättning
av motorcykeln, efter körning i regn eller
i fuktiga områden.1. Gör rent kedjan med fotogen och en li-
ten mjuk borste. VIKTIGT: För att inte
skada O-ringarna får inte kedjan
göras ren med ångtvätt, hög-
tryckstvätt eller olämpliga lösnings-
medel.
[MCA11122]
2. Torka av kedjan så att den blir torr.
3. Smörj in kedjan ordentligt med ett smörjmedel som är anpassat för ked-
jor med O-ring. VIKTIGT: Använd inte
motorolja eller annat smörjmedel
på kedjan eftersom de kan innehål-
la substanser som kan skada O-
ringarna.
[MCA11112] MAU23098
Kontroll och smörjning av kablarAlla reglagekablars funktion och skick bör
kontrolleras före varje körning och kabelän-
darna bör smörjas vid behov. Om någon
reglagekabel är skadad eller inte går lätt, låt
en Yamaha-återförsäljare kontrollera eller
byta den.
VARNING! Skada på kablarnas
yttre hölje kan ge upphov till att det bör-
jar rosta vilket kan medföra att rörelsen
kan kärva. Byt ut skadade kablar så
snart som möjligt för att undvika farliga
körförhållanden.
[MWA10712]
1. Låsmutter
2. Justerbult för kedjespänningen
3. Axelmutter
4. Riktmarkeringar
5. KedjesträckareÅtdragningsmoment: Axelmutter:150 Nm (15 m·kgf, 108 ft·lbf)
Låsmutter:
16 Nm (1.6 m·kgf, 12 ft·lbf)
Rekommenderat smörjmedel:Yamaha cable lubricant eller annat
lämpligt smörjmedel för kabel
U2PNM1M0.book Page 23 Tuesday, December 22, 2015 11:24 AM

Periodiskt underhåll och justering
6-24
6
MAU23115
Kontroll av och smörjning av
gashandtag och kabelGashandtagets funktion bör kontrolleras
före varje körning. Dessutom måste kabeln
smörjas av en Yamaha-återförsäljare vid de
intervall som anges i tabellen för regelbun-
det underhåll.
Gaskabeln har ett gummiskydd. Se till att
skyddet är ordentligt monterat. Även om
skyddet är ordentligt monterat, skyddar det
inte kabeln helt från inträngande vatten. Var
därför försiktig så att du inte häller vatten
direkt på skyddet eller kabeln när du tvättar
fordonet. Torka rent med en fuktad trasa
om kabeln eller skyddet blir smutsigt.
MAU44276
Kontroll av och smörjning av
bromspedal och växelpedalFunktionen på bromspedal och växelpedal
bör kontrolleras före varje körning och led-
punkterna bör smörjas vid behov.
Bromspedal
Växelpedal
MAU43602
Kontroll av och smörjning av
broms- och kopplingshandtagFunktionen på broms- och kopplingshand-
tag bör kontrolleras före varje körning och
ledpunkterna bör smörjas vid behov.
Bromshandtag
Kopplingshandtag
Rekommenderat smörjmedel: Litiumbaserat fettRekommenderat smörjmedel:Silikonbaserat fett
U2PNM1M0.book Page 24 Tuesday, December 22, 2015 11:24 AM

Periodiskt underhåll och justering
6-25
6
MAU23203
Kontroll och smörjning av sido-

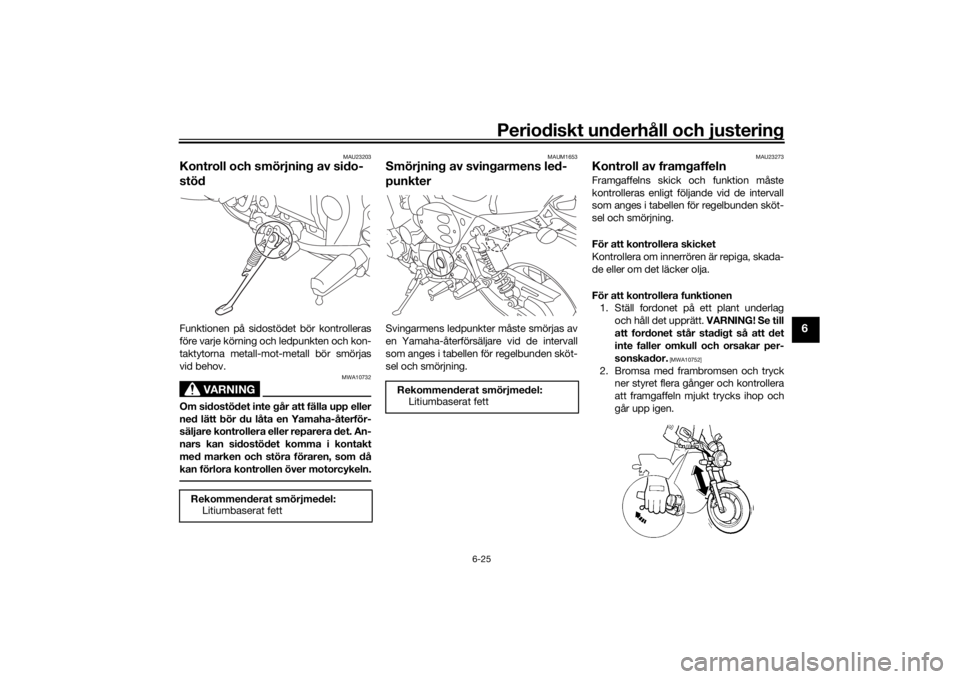

stödFunktionen på sidostödet bör kontrolleras
före varje körning och ledpunkten och kon-
taktytorna metall-mot-metall bör smörjas
vid behov.
VARNING
MWA10732
Om sidostödet inte går att fälla upp eller
ned lätt bör du låta en Yamaha-återför-
säljare kontrollera eller reparera det. An-
nars kan sidostödet komma i kontakt
med marken och störa föraren, som då
kan förlora kontrollen över motorcykeln.
MAUM1653
Smörjning av svingarmens led-
punkterSvingarmens ledpunkter måste smörjas av
en Yamaha-återförsäljare vid de intervall
som anges i tabellen för regelbunden sköt-
sel och smörjning.
MAU23273
Kontroll av framgaffelnFramgaffelns skick och funktion måste
kontrolleras enligt följande vid de intervall
som anges i tabellen för regelbunden sköt-
sel och smörjning.
För att kontrollera skicket
Kontrollera om innerrören är repiga, skada-
de eller om det läcker olja.
För att kontrollera funktionen1. Ställ fordonet på ett plant underlag
och håll det upprätt. VARNING! Se till
att fordonet står stadigt så att det
inte faller omkull och orsakar per-
sonskador.
[MWA10752]

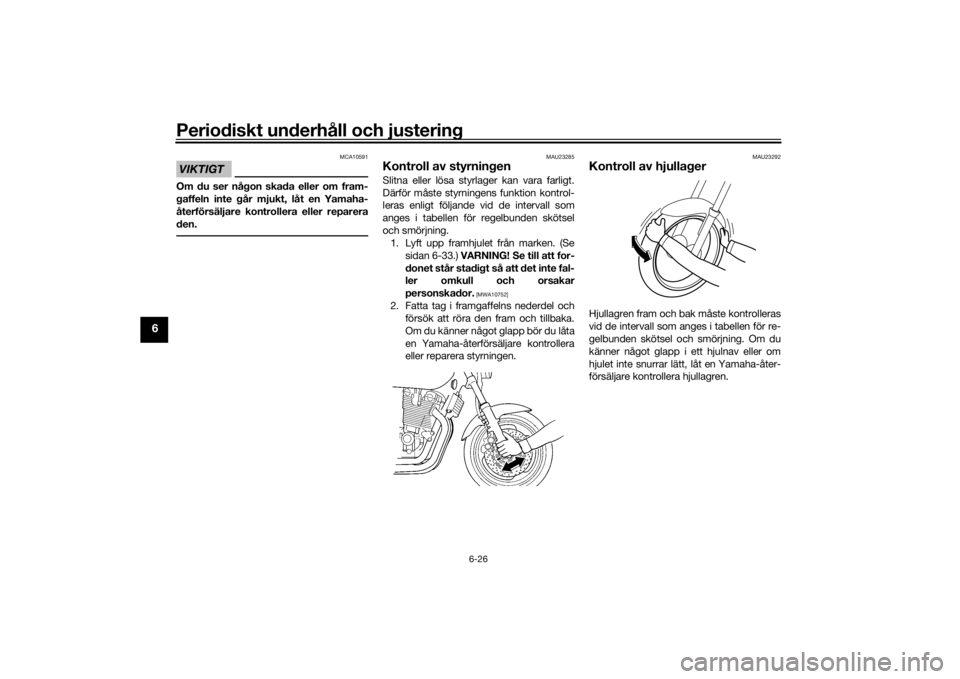

2. Bromsa med frambromsen och tryck ner styret flera gånger och kontrollera
att framgaffeln mjukt trycks ihop och
går upp igen.
Rekommenderat smörjmedel: Litiumbaserat fett
Rekommenderat smörjmedel:
Litiumbaserat fett
U2PNM1M0.book Page 25 Tuesday, December 22, 2015 11:24 AM

Periodiskt underhåll och justering
6-26
6
VIKTIGT
MCA10591
Om du ser någon skada eller om fram-
gaffeln inte går mjukt, låt en Yamaha-
återförsäljare kontrollera eller reparera
den.
MAU23285
Kontroll av styrningenSlitna eller lösa styrlager kan vara farligt.
Därför måste styrningens funktion kontrol-
leras enligt följande vid de intervall som
anges i tabellen för regelbunden skötsel
och smörjning.1. Lyft upp framhjulet från marken. (Se
sidan 6-33.) VARNING! Se till att for-
donet står stadigt så att det inte fal-
ler omkull och orsakar
personskador.
[MWA10752]
2. Fatta tag i framgaffelns nederdel och försök att röra den fram och tillbaka.
Om du känner något glapp bör du låta
en Yamaha-återförsäljare kontrollera
eller reparera styrningen.
MAU23292
Kontroll av hjullagerHjullagren fram och bak måste kontrolleras
vid de intervall som anges i tabellen för re-
gelbunden skötsel och smörjning. Om du
känner något glapp i ett hjulnav eller om
hjulet inte snurrar lätt, låt en Yamaha-åter-
försäljare kontrollera hjullagren.
U2PNM1M0.book Page 26 Tuesday, December 22, 2015 11:24 AM

Periodiskt underhåll och justering
6-27
6
MAU50291
BatteriBatteriet är placerat under sadeln. (Se si-
dan 3-14.)
Den här modellen är utrustad med ett
VRLA-batteri (ventilreglerat blybatteri). Du
behöver därför inte kontrollera elektrolyten
eller fylla på med destillerat vatten. Batteri-
kablarnas anslutningar måste dock kontrol-
leras och dras åt vid behov.
VARNING
MWA10761
Elektrolyt är giftigt och farligt efter-
som det innehåller svavelsyra som
kan orsaka brännskador. Undvik
kontakt med huden, ögon och klä-
der och skydda alltid ögonen när du arbetar nära batterier. Om du får
något på dig, genomför följande
FÖRSTA HJÄLP.
• UTVÄRTES: Skölj ordentligt med vatten.
• INVÄRTES: Drick stora mängder mjölk eller vatten och kontakta
omedelbart en läkare.
• ÖGON: Spola med vatten under 15 minuter och uppsök därefter
läkarhjälp.
 Batterier producerar explosiv vät-
gas. Håll därför gnistor, öppen
flamma, cigaretter etc. borta från
batteriet och sörj för ordentlig ven-
tilation när du laddar det i ett slutet
rum.
 HÅLL DETTA OCH ANDRA BATTE-
RIER UTOM RÄCKHÅLL FÖR
BARN.
För att ladda batteriet
Låt en Yamaha-återförsäljare ladda batte-
riet så snart som möjligt om det verkar som
om det har blivit urladdat. Kom ihåg att bat-
terier har en tendens att ladda ur sig snab-
bare om fordonet är utrustad med extra
elektrisk utrustning.
VIKTIGT
MCA16522
För att ladda ett VRLA-batteri (ventilreg-
lerat blybatteri) måste du ha en kon-
stantspänningsladdare. Om du
använder en vanlig batteriladdare kan
batteriet ta skada.För att förvara batteriet 1. Om fordonet inte kommer att använ-
das inom en månad, ta bort batteriet
och ladda det och förvara det sedan
på ett svalt och torrt ställe. VIKTIGT:
När du tar bort batteriet ska du kon-
trollera att nyckeln är i läget “OFF”
och sedan koppla bort den negativa
kabeln innan du kopplar bort den
positiva.
[MCA16303]
2. Om batteriet ska förvaras under mer än två månader bör du kontrollera det
en gång i månaden och ladda det om
det behövs.
3. Ladda batteriet helt innan du sätter till- baks det i fordonet. VIKTIGT: När du
monterar batteriet ska du kontrolle-
ra att nyckeln är i läget “OFF” och
sedan ansluta den positiva kabeln
innan du ansluter den negativa.
[MCA16841]
1. Batteriets minusledning (svart)
2. Batteri
3. Batteriets plusledning (röd)
3
21
U2PNM1M0.book Page 27 Tuesday, December 22, 2015 11:24 AM

Periodiskt underhåll och justering
6-28
6
4. Se till att batterikablarna blir rätt kopp-lade till batteripolerna när du sätter till-
baks det i fordonet.VIKTIGT
MCA16531
Se till att batteriet alltid är laddat. Förva-
ring av ett urladdat batteri kan orsaka
permanenta skador på batteriet.
MAU43274
Byte av säkringarHuvudsäkringen är placerad under sadeln.
(Se sidan 3-14.)
Säkringsboxen, som innehåller säkringar
för de olika kretsarna, är placerad bakom
panel B. (Se sidan 6-9.)
Om en säkring är sönder, byt ut den enligt
följande.1. Vrid tändningsnyckeln till läge “OFF”
och stäng av den elkrets i vilken säk-
ringen har gått sönder.
2. Ta bort den trasiga säkringen och sätt
i en ny säkring med rätt amperetal.
VARNING! Sätt inte i en säkring
med högre amperetal än det som
rekommenderas för att undvika att
elsystemet tar skada eller att brand
uppstår.
[MWA15132]

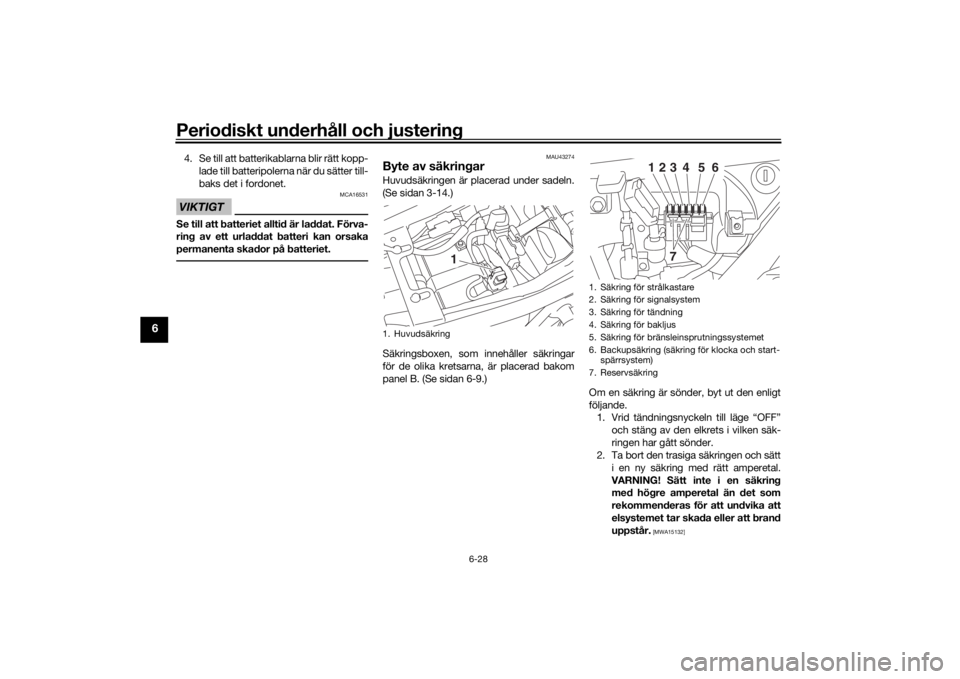

1. Huvudsäkring
1
1. Säkring för strålkastare
2. Säkring för signalsystem
3. Säkring för tändning
4. Säkring för bakljus
5. Säkring för bränsleinsprutningssystemet
6. Backupsäkring (säkring för klocka och start-spärrsystem)
7. Reservsäkring
123
4
5
6
7
U2PNM1M0.book Page 28 Tuesday, December 22, 2015 11:24 AM
