Mantenimiento y ajustes periódicos
6-25
6
SAU23098
Comprobación y engrase de los
cables
Antes de cada utilización debe comprobar
el funcionamiento y el estado de todos los
cables de control, así como engrasar los
cables y sus extremos si es necesario. Si
un cable está dañado o no se mueve con
suavidad, hágalo revisar o cambiar por un
concesionario Yamaha. ¡ADVERTENCIA!
Si se daña el alojamiento exterior de los
cables, es posible que se origine óxido
en el interior y que se causen interferen-
cias con el movimiento del cable. Cam-
bie los cables dañados lo antes posible
para evitar situaciones que no sean se-
guras.
[SWA10712]SAU23115
Comprobación y engrase del
puño del acelerador y el cable
Antes de cada utilización se debe compro-
bar el funcionamiento del puño del acelera-
dor. Asimismo, se debe engrasar el cable
en un concesionario Yamaha según los in-
tervalos especificados en el cuadro de
mantenimiento periódico.
El cable del acelerador está provisto de una
cubierta de goma. Verifique que la cubierta
esté bien colocada. Aunque esté bien colo-
cada, la cubierta no protege por completo
el cable contra la penetración de agua. Por
tanto, evite echar agua directamente sobre
la cubierta o el cable cuando lave el vehícu-
lo. Si la cubierta del cable se ensucia, lím-
piela con un trapo húmedo.
Lubricante recomendado:
Lubricante para cables de Yamaha
o cualquier otro lubricante adecua-
do
U2DMS3S0.book Page 25 Friday, May 27, 2016 8:37 AM

Mantenimiento y ajustes periódicos
6-26
6
SAU23173

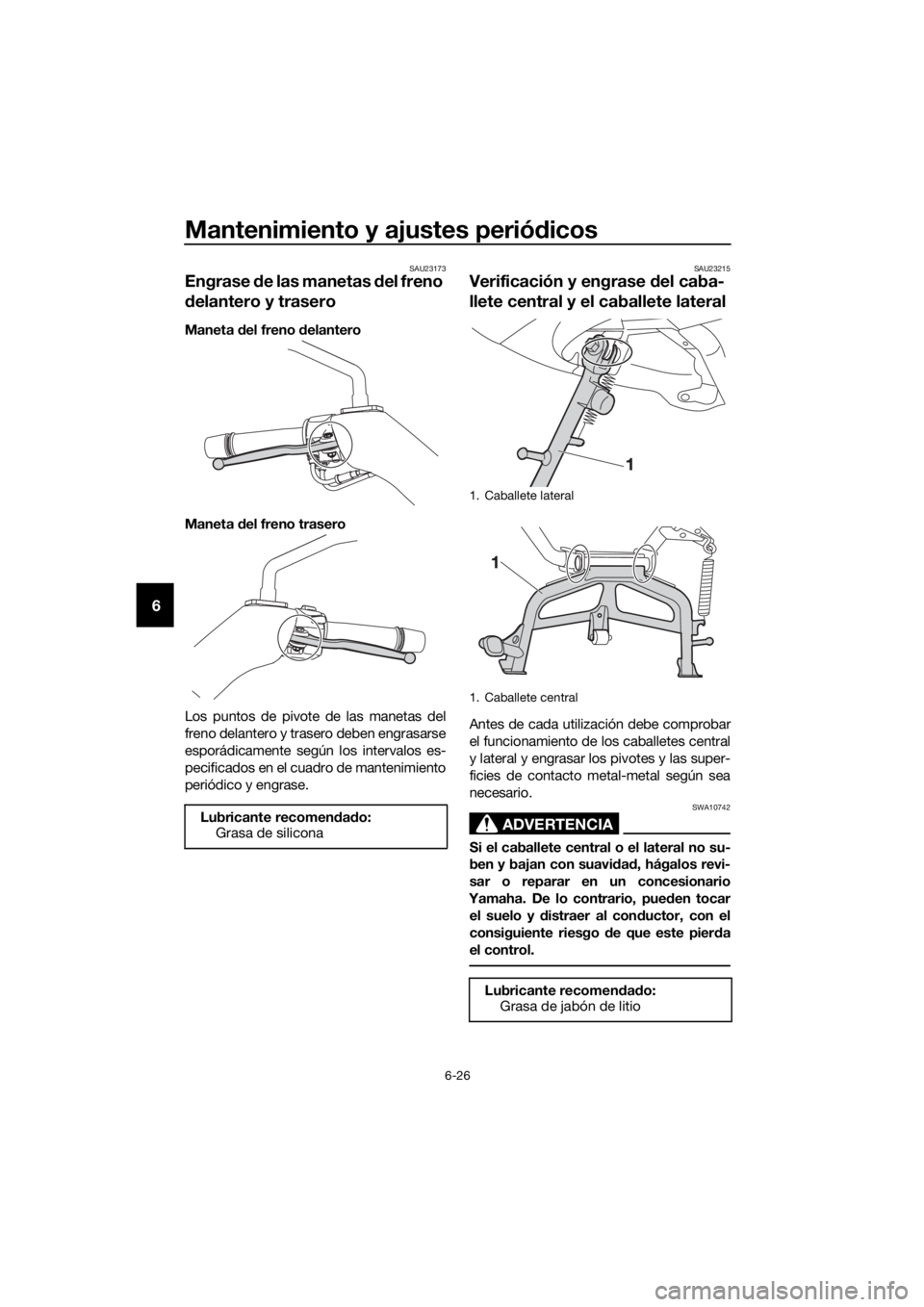

Engrase de las manetas del freno
delantero y trasero
Maneta del freno delantero
Maneta del freno trasero
Los puntos de pivote de las manetas del
freno delantero y trasero deben engrasarse
esporádicamente según los intervalos es-
pecificados en el cuadro de mantenimiento
periódico y engrase.
SAU23215
Verificación y engrase del caba-
llete central y el caballete lateral
Antes de cada utilización debe comprobar
el funcionamiento de los caballetes central
y lateral y engrasar los pivotes y las super-
ficies de contacto metal-metal según sea
necesario.
ADVERTENCIA
SWA10742
Si el caballete central o el lateral no su-
ben y bajan con suavidad, hágalos revi-
sar o reparar en un concesionario
Yamaha. De lo contrario, pueden tocar
el suelo y distraer al conductor, con el
consiguiente riesgo de que este pierda
el control.
Lubricante recomendado:
Grasa de silicona
1. Caballete lateral
1. Caballete central
Lubricante recomendado:
Grasa de jabón de litio
U2DMS3S0.book Page 26 Friday, May 27, 2016 8:37 AM

Mantenimiento y ajustes periódicos
6-27
6
SAU23273
Comprobación de la horquilla
delantera
Debe comprobar el estado y el funciona-
miento de la horquilla delantera del modo
siguiente y según los intervalos especifica-
dos en el cuadro de mantenimiento perió-
dico y engrase.

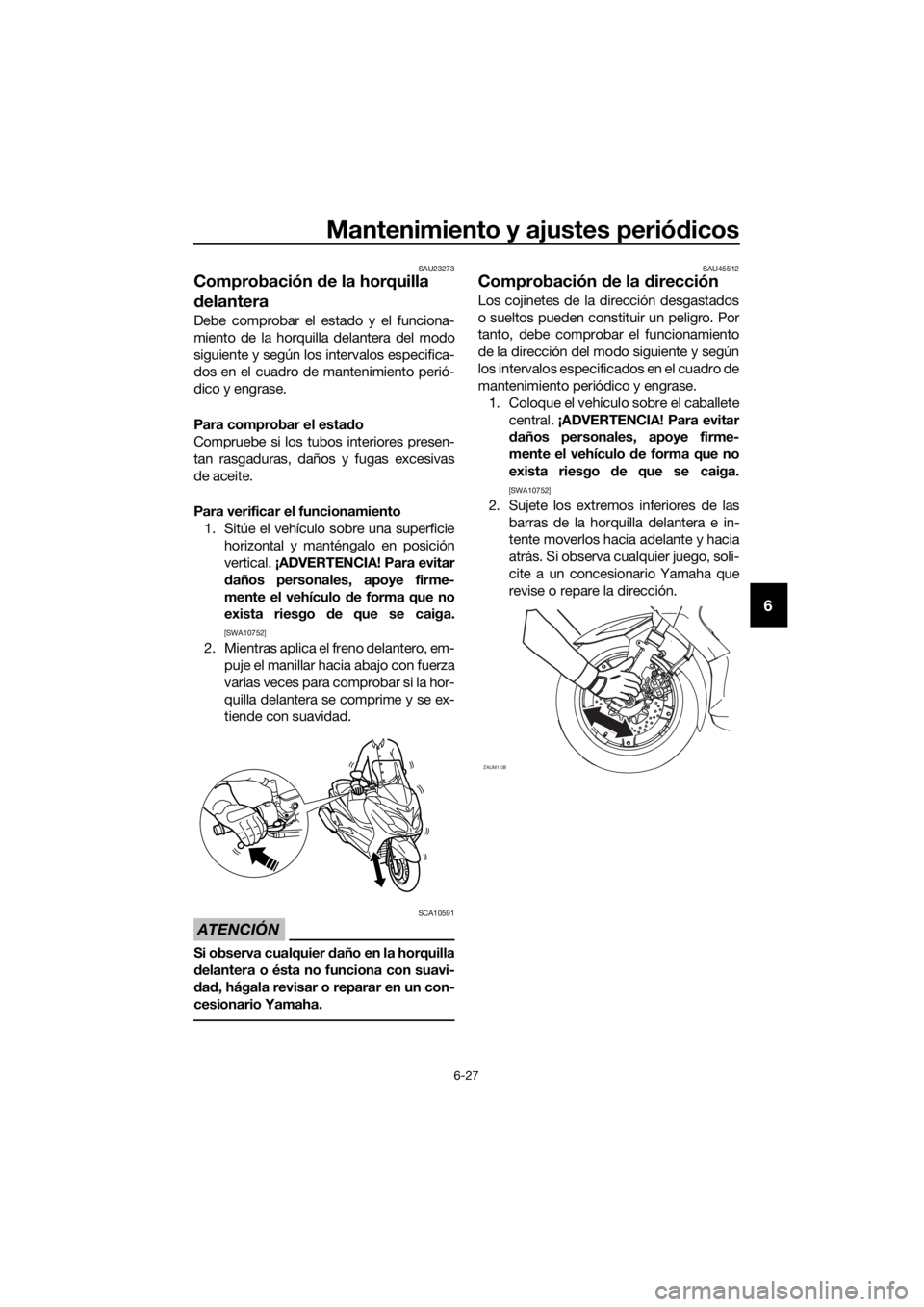

Para comprobar el estado
Compruebe si los tubos interiores presen-
tan rasgaduras, daños y fugas excesivas
de aceite.
Para verificar el funcionamiento
1. Sitúe el vehículo sobre una superficie
horizontal y manténgalo en posición
vertical. ¡ADVERTENCIA! Para evitar
daños personales, apoye firme-
mente el vehículo de forma que no
exista riesgo de que se caiga.
[SWA10752]
2. Mientras aplica el freno delantero, em-
puje el manillar hacia abajo con fuerza
varias veces para comprobar si la hor-
quilla delantera se comprime y se ex-
tiende con suavidad.
ATENCIÓN
SCA10591
Si observa cualquier daño en la horquilla
delantera o ésta no funciona con suavi-
dad, hágala revisar o reparar en un con-
cesionario Yamaha.
SAU45512
Comprobación de la dirección
Los cojinetes de la dirección desgastados
o sueltos pueden constituir un peligro. Por
tanto, debe comprobar el funcionamiento
de la dirección del modo siguiente y según
los intervalos especificados en el cuadro de
mantenimiento periódico y engrase.
1. Coloque el vehículo sobre el caballete
central. ¡ADVERTENCIA! Para evitar
daños personales, apoye firme-
mente el vehículo de forma que no
exista riesgo de que se caiga.
[SWA10752]
2. Sujete los extremos inferiores de las
barras de la horquilla delantera e in-
tente moverlos hacia adelante y hacia
atrás. Si observa cualquier juego, soli-
cite a un concesionario Yamaha que
revise o repare la dirección.
ZAUM1128
U2DMS3S0.book Page 27 Friday, May 27, 2016 8:37 AM

Mantenimiento y ajustes periódicos
6-28
6
SAU23292
Comprobación de los cojinetes
de las ruedas
Debe comprobar los cojinetes de las rue-
das delantera y trasera según los intervalos
que se especifican en el cuadro de mante-
nimiento periódico y engrase. Si el cubo de
la rueda se mueve o si no gira con suavi-
dad, solicite a un concesionario Yamaha
que revise los cojinetes de la rueda.
SAU46345

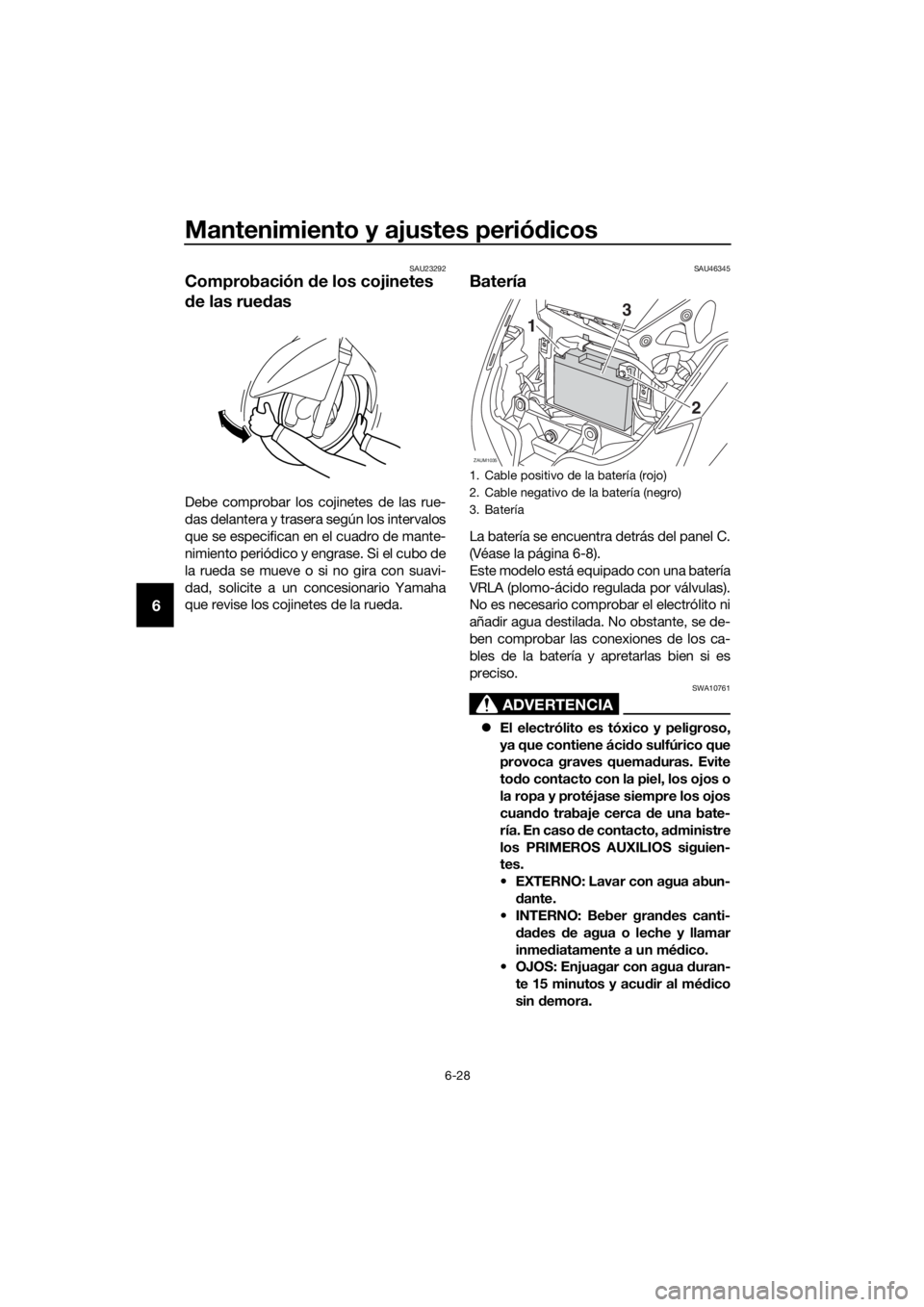

Batería
La batería se encuentra detrás del panel C.
(Véase la página 6-8).
Este modelo está equipado con una batería
VRLA (plomo-ácido regulada por válvulas).
No es necesario comprobar el electrólito ni
añadir agua destilada. No obstante, se de-
ben comprobar las conexiones de los ca-
bles de la batería y apretarlas bien si es
preciso.
ADVERTENCIA
SWA10761
El electrólito es tóxico y peligroso,
ya que contiene ácido sulfúrico que
provoca graves quemaduras. Evite
todo contacto con la piel, los ojos o
la ropa y protéjase siempre los ojos
cuando trabaje cerca de una bate-
ría. En caso de contacto, administre
los PRIMEROS AUXILIOS siguien-
tes.
EXTERNO: Lavar con agua abun-
dante.
INTERNO: Beber grandes canti-
dades de agua o leche y llamar
inmediatamente a un médico.
OJOS: Enjuagar con agua duran-
te 15 minutos y acudir al médico
sin demora.
1. Cable positivo de la batería (rojo)
2. Cable negativo de la batería (negro)
3. Batería
ZAUM1035
2
1
3
U2DMS3S0.book Page 28 Friday, May 27, 2016 8:37 AM

Mantenimiento y ajustes periódicos
6-29
6
Las baterías producen hidrógeno
explosivo. Por lo tanto, mantenga
las chispas, llamas, cigarrillos, etc.,
alejados de la batería y asegúrese
de que la ventilación sea suficiente
cuando la cargue en un espacio ce-
rrado.
MANTENGA ÉSTA Y CUALQUIER
OTRA BATERÍA FUERA DEL AL-
CANCE DE LOS NIÑOS.
Para cargar la batería
Lleve la batería a un concesionario Yamaha
lo antes posible para cargarla si le parece
que está descargada. Tenga en cuenta que
la batería tiene tendencia a descargarse
más rápidamente si el vehículo está equi-
pado con accesorios eléctricos opcionales.
ATENCIÓN
SCA16522
Para cargar una batería VRLA (plomo-
ácido regulada por válvulas) es necesa-
rio un cargador especial (de tensión
constante). El uso de un cargador con-
vencional dañará la batería.
Almacenamiento de la batería
1. Si no va a utilizar el vehículo durante
más de un mes, desmonte la batería,
cárguela completamente y guárdela
en un lugar fresco y seco.
ATENCIÓN: Cuando extraiga la ba-
tería, asegúrese de que la llave esté
girada a “OFF” y, a continuación,
desconecte el cable negativo antes
de desconectar el cable positivo.
[SCA16303]
2. Si va a guardar la batería durante más
de dos meses, compruébela al menos
una vez al mes y cárguela completa-
mente según sea necesario.
3. Cargue completamente la batería an-
tes de instalarla. ATENCIÓN: Cuando
vaya a instalar la batería, verifique
que la llave se encuentre en la posi-ción “OFF” y, a continuación, co-
necte el cable positivo antes de
conectar el negativo.
[SCA16841]
ATENCIÓN
SCA16531
Mantenga siempre la batería cargada. El
almacenamiento de una batería descar-
gada puede dañarla de forma irrepara-
ble.
U2DMS3S0.book Page 29 Friday, May 27, 2016 8:37 AM

Mantenimiento y ajustes periódicos
6-30
6
SAUM3093

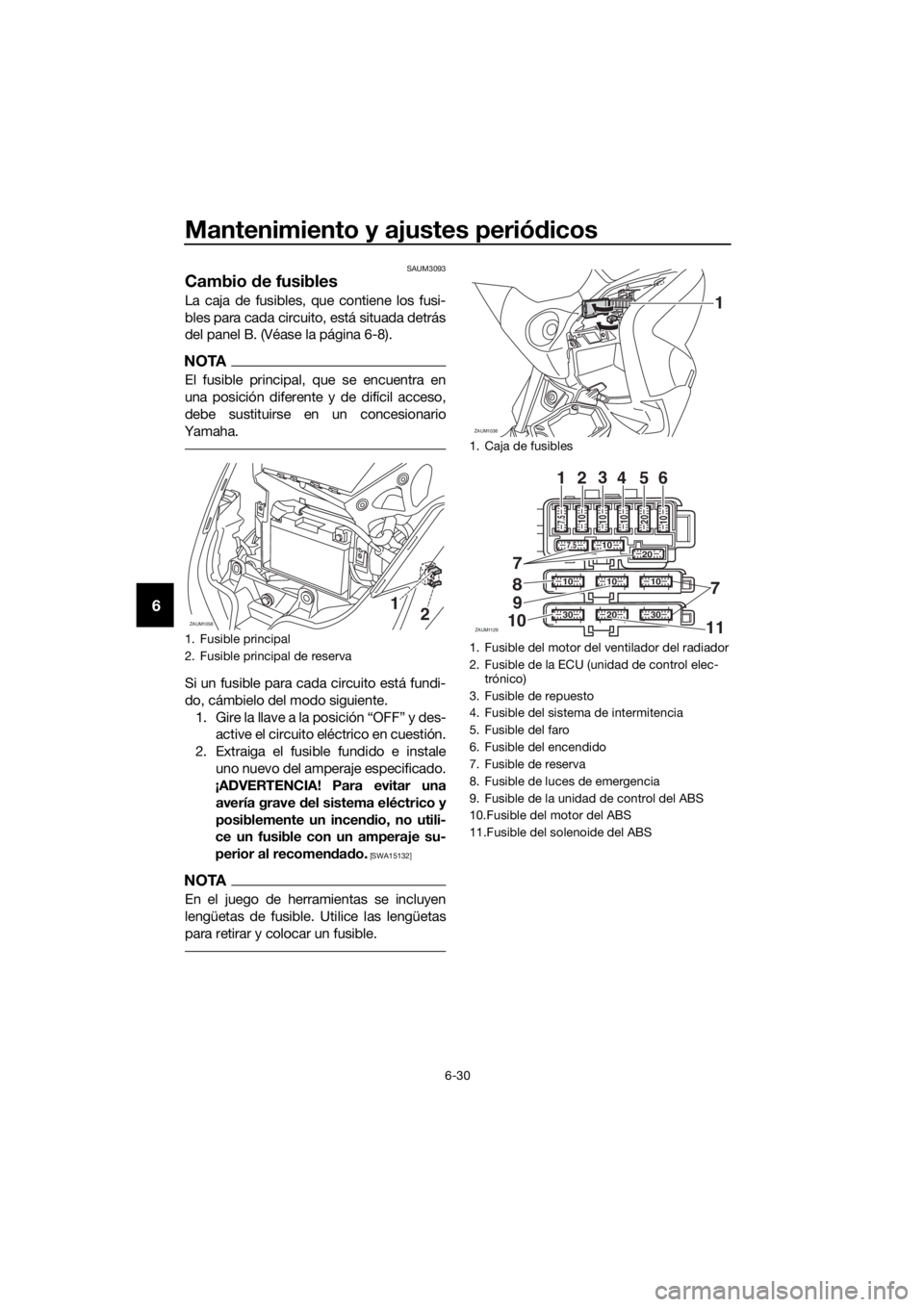

Cambio de fusibles
La caja de fusibles, que contiene los fusi-
bles para cada circuito, está situada detrás
del panel B. (Véase la página 6-8).
NOTA
El fusible principal, que se encuentra en
una posición diferente y de difícil acceso,
debe sustituirse en un concesionario
Yamaha.
Si un fusible para cada circuito está fundi-
do, cámbielo del modo siguiente.
1.
active el circuito eléctrico en cuestión.
2. Extraiga el fusible fundido e instale
uno nuevo del amperaje especificado.
¡ADVERTENCIA! Para evitar una
avería grave del sistema eléctrico y
posiblemente un incendio, no utili-
ce un fusible con un amperaje su-
perior al recomendado.
[SWA15132]
NOTA
En el juego de herramientas se incluyen
lengüetas de fusible. Utilice las lengüetas
para retirar y colocar un fusible.
1. Fusible principal
2. Fusible principal de reserva
ZAUM1058112
1. Caja de fusibles
1. Fusible del motor del ventilador del radiador
2. Fusible de la ECU (unidad de control elec-
trónico)
3. Fusible de repuesto
4. Fusible del sistema de intermitencia
5. Fusible del faro
6. Fusible del encendido
7. Fusible de reserva
8. Fusible de luces de emergencia
9. Fusible de la unidad de control del ABS
10.Fusible del motor del ABS
11.Fusible del solenoide del ABS
ZAUM1036
1
ZAUM1129
101010
203030
7
7
11
123
4
56
20 10
20
1010 10107.5
7.5
9
10
U2DMS3S0.book Page 30 Friday, May 27, 2016 8:37 AM

Mantenimiento y ajustes periódicos
6-31
6
3. Gire la llave a la posición “ON” y active
el circuito eléctrico en cuestión para
comprobar que el dispositivo funcio-
ne.
4. Si el fusible se funde de nuevo inme-
diatamente, solicite a un concesiona-
rio Yamaha que revise el sistema
eléctrico.
SAU34242
Cambio de una bombilla del faro
Este modelo está provisto de faros con
bombillas halógenas. Si se funde una bom-
billa del faro, hágala cambiar en un conce-
sionario Yamaha y, si es preciso, ajustar la
luz del faro. Fusibles especificados:
Fusible principal:
30.0 A
Fusible de encendido:
10.0 A
Fusible del sistema de intermiten-
cia:
10.0 A
Fusible del faro:
20.0 A
Fusible de los intermitentes y de las
luces de emergencia:
10.0 A
Fusible del motor del ventilador del
radiador:
7.5 A
Fusible de la unidad de control del
sistema ABS:
10.0 A
Fusible del motor del sistema ABS:
30.0 A
Fusible del solenoide del ABS:
20.0 A
Fusible de repuesto:
10.0 A
U2DMS3S0.book Page 31 Friday, May 27, 2016 8:37 AM

Mantenimiento y ajustes periódicos
6-32
6
SAUM3860
Bombillas de las luces de posi-
ción
Si una luz de posición no se enciende, haga
revisar el circuito eléctrico en un concesio-
nario Yamaha o cambie la bombilla.
SAU24182
Luz de freno/piloto trasero
Este modelo está provisto de una luz de
freno/piloto trasero de tipo LED (diodo lu-
minoso).
Si la luz de freno/piloto trasero no se en-
ciende, hágala revisar en un concesionario
Yamaha.
U2DMS3S0.book Page 32 Friday, May 27, 2016 8:37 AM

Mantenimiento y ajustes periódicos
6-33
6
SAU39881
Luz de los intermitentes delante-
ros
Si la luz de un intermitente delantero no se
enciende, haga revisar el circuito eléctrico
en un concesionario Yamaha o cambie la
bombilla.
SAUM3062
Cambio de la bombilla de un in-
termitente trasero
1. Coloque el scooter sobre el caballete
central.
2. Abra el asiento. (Véase la página
3-19).
3. Desmonte el compartimento portaob-
jetos trasero extrayendo los pernos.
4. Desmonte el casquillo (con la bombilla
del intermitente) girándolo en el senti-
do contrario al de las agujas del reloj.
5. Extraiga la bombilla fundida empuján-
dola hacia adentro y girándola en el
sentido contrario al de las agujas del
reloj.
6. Introduzca una nueva bombilla en el
casquillo, empújela hacia adentro y
luego gírela en el sentido de las agujas
del reloj hasta que se detenga.
1. Compartimento portaobjetos
2. Perno
3. Tapa de goma
1. Portabombilla de la luz de intermitencia
ZAUM1040
23
1
ZAUM1038
1
U2DMS3S0.book Page 33 Friday, May 27, 2016 8:37 AM

Mantenimiento y ajustes periódicos
6-34
6
7. Monte el casquillo (con la bombilla) gi-
rándolo en el sentido de las agujas del
reloj.
8. Sitúe el compartimento portaobjetos
trasero en su posición original y colo-
que los pernos.
9. Cierre el asiento.
SAUM2203
Cambio de la bombilla de la luz
de la matrícula
1. Extraiga el casquillo (con la bombilla)
tirando de él.
2. Tire de la bombilla fundida para ex-
traerla.
3. Introduzca una nueva bombilla en el
casquillo.
4. Monte el casquillo (con la bombilla)
empujándolo dentro.
1. Bombilla de la luz de intermitencia
2. Portabombilla de la luz de intermitencia
ZAUM1039
1
2
1. Portabombillas de la luz de la matrícula
ZAUM0681
1
U2DMS3S0.book Page 34 Friday, May 27, 2016 8:37 AM
