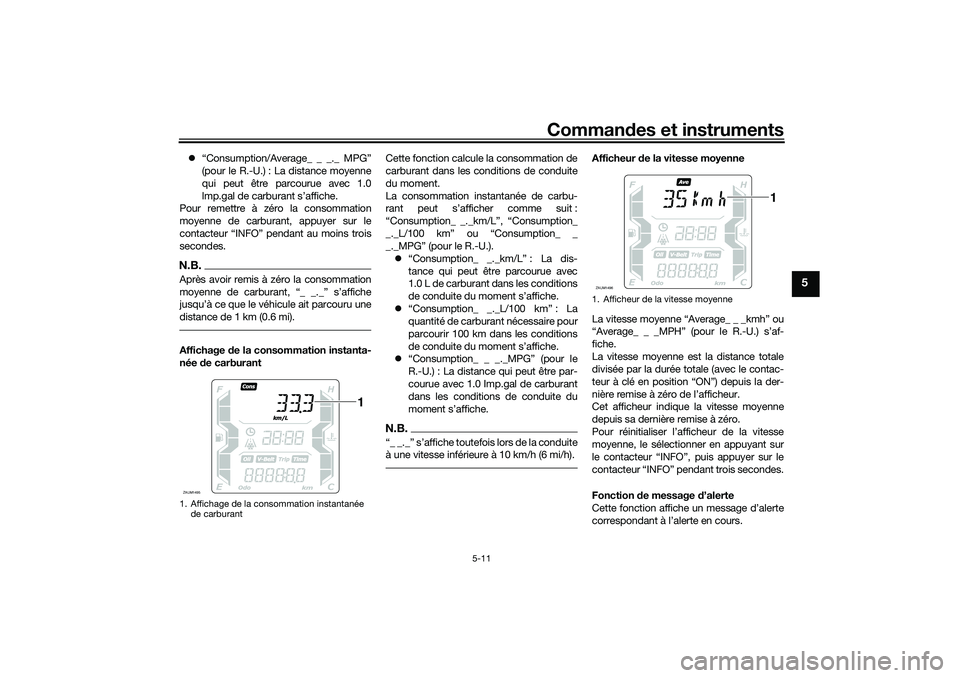

Commandes et instruments
5-11
5
 “Consumption/Average_ _ _._ MPG”
(pour le R.-U.) : La distance moyenne
qui peut être parcourue avec 1.0
lmp.gal de carburant s’affiche.
Pour remettre à zéro la consommation
moyenne de carburant, appuyer sur le
contacteur “INFO” pendant au moins trois
secondes.N.B.Après avoir remis à zéro la consommation
moyenne de carburant, “_ _._” s’affiche
jusqu’à ce que le véhicule ait parcouru une
distance de 1 km (0.6 mi).Affichage de la consommation instanta-
née de carburant Cette fonction calcule la consommation de
carburant dans les conditions de conduite
du moment.
La consommation instantanée de carbu-
rant peut s’afficher comme suit :
“Consumption_ _._km/L”, “Consumption_
_._L/100 km” ou “Consumption_ _
_._MPG” (pour le R.-U.).
 “Consumption_ _._km/L” : La dis-
tance qui peut être parcourue avec
1.0 L de carburant dans les conditions
de conduite du moment s’affiche.
 “Consumption_ _._L/100 km” : La
quantité de carburant nécessaire pour
parcourir 100 km dans les conditions
de conduite du moment s’affiche.
 “Consumption_ _ _._MPG” (pour le
R.-U.) : La distance qui peut être par-
courue avec 1.0 Imp.gal de carburant
dans les conditions de conduite du
moment s’affiche.
N.B.“_ _._” s’affiche toutefois lors de la conduite
à une vitesse inférieure à 10 km/h (6 mi/h).
Afficheur de la vitesse moyenne
La vitesse moyenne “Average_ _ _kmh” ou
“Average_ _ _MPH” (pour le R.-U.) s’af-
fiche.
La vitesse moyenne est la distance totale
divisée par la durée totale (avec le contac-
teur à clé en position “ON”) depuis la der-
nière remise à zéro de l’afficheur.
Cet afficheur indique la vitesse moyenne
depuis sa dernière remise à zéro.
Pour réinitialiser l’afficheur de la vitesse
moyenne, le sélectionner en appuyant sur
le contacteur “INFO”, puis appuyer sur le
contacteur “INFO” pendant trois secondes.
Fonction de message d ’alerte
Cette fonction affiche un message d’alerte
correspondant à l’alerte en cours.
1. Affichage de la consommation instantanée de carburantZAUM1495
1
1. Afficheur de la vitesse moyenneZAUM1496
1
UB9YF0F0.book Page 11 Tuesday, January 5, 2021 10:38 AM

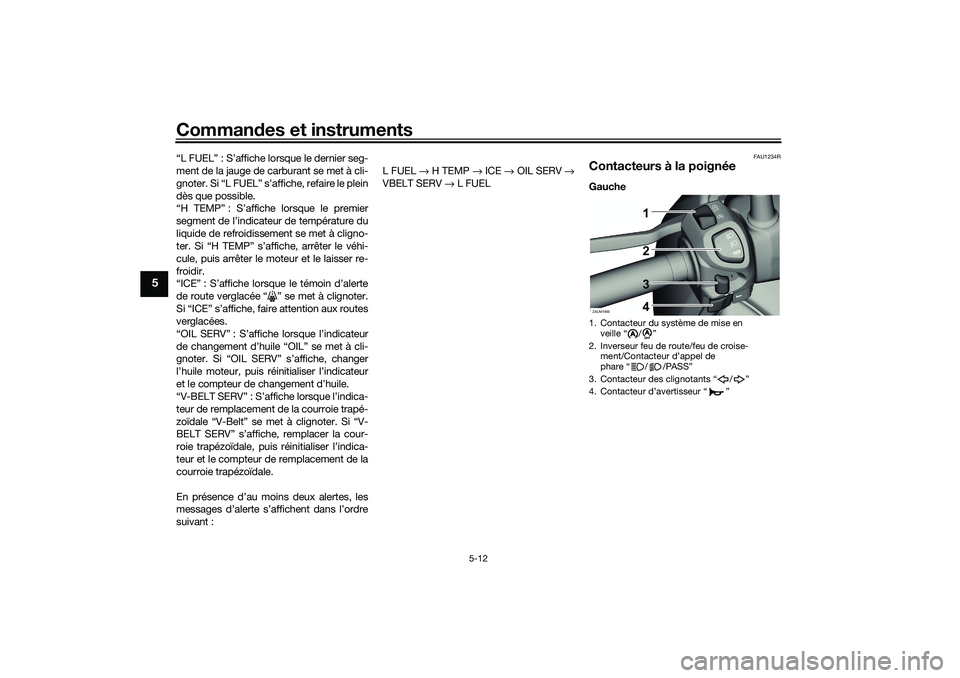

Commandes et instruments
5-12
5
“L FUEL” : S’affiche lorsque le dernier seg-
ment de la jauge de carburant se met à cli-
gnoter. Si “L FUEL” s’affiche, refaire le plein
dès que possible.
“H TEMP” : S’affiche lorsque le premier
segment de l’indicateur de température du
liquide de refroidissement se met à cligno-
ter. Si “H TEMP” s’affiche, arrêter le véhi-
cule, puis arrêter le mo teur et le laisser re-
froidir.
“ICE” : S’affiche lorsque le témoin d’alerte
de route verglacée “ ” se met à clignoter.
Si “ICE” s’affiche, faire attention aux routes
verglacées.
“OIL SERV” : S’affiche lorsque l’indicateur
de changement d’huile “OIL” se met à cli-
gnoter. Si “OIL SERV” s’affiche, changer
l’huile moteur, puis réinitialiser l’indicateur
et le compteur de changement d’huile.
“V-BELT SERV” : S’affiche lorsque l’indica-
teur de remplacement de la courroie trapé-
zoïdale “V-Belt” se met à clignoter. Si “V-
BELT SERV” s’affiche, remplacer la cour-
roie trapézoïdale, puis réinitialiser l’indica-
teur et le compteur de remplacement de la
courroie trapézoïdale.
En présence d’au moins deux alertes, les
messages d’alerte s’affichent dans l’ordre
suivant : L FUEL
→ H TEMP → ICE → OIL SERV →
VBELT SERV → L FUEL
FAU1234R
Contacteurs à la poignéeGauche 1. Contacteur du système de mise en
veille “ / ”
2. Inverseur feu de route/feu de croise- ment/Contacteur d’appel de
phare “ / /PASS”
3. Contacteur des clignotants “ / ”
4. Contacteur d’avertisseur “ ”ZAUM1900
1
3
4 2
A
A
UB9YF0F0.book Page 12 Tuesday, January 5, 2021 10:38 AM

Commandes et instruments
5-13
5
Droite
FAU54203
Inverseur feu d e route/feu de croise-
ment/Contacteur d’appel d e
phare “ / /PASS”
Placer ce contacteur sur “ ” pour allumer
le feu de route et sur “ ” pour allumer le
feu de croisement.
Pour passer en feu de route, pousser le
contacteur vers “PASS” lorsque les phares
sont en feu de croisement.
FAU12461
Contacteur des clignotants “ / ”
Pour signaler un virage à droite, pousser ce
contacteur vers la position “ ”. Pour si-
gnaler un virage à gauche, pousser ce
contacteur vers la position “ ”. Une fois
relâché, le contacteur retourne à sa posi-
tion centrale. Pour éteindre les clignotants,
appuyer sur le contacteur après que celui-
ci est revenu à sa position centrale.
FAU12501
Contacteur d’avertisseur “ ”
Appuyer sur ce contacteur afin de faire re-
tentir l’avertisseur.
FAU54213
Contacteur
arrêt/marche/ démarrage “ / / ”
Pour lancer le moteur à l’aide du démar-
reur, placer ce contacteur sur “ ”, puis
appuyer sur le côté “ ” du contacteur.
Avant de mettre le moteur en marche, il
convient de lire les instructions de mise en
marche figurant à la page 7-2.
En cas d’urgence, comme par exemple,
lors d’un renversement du véhicule ou d’un
blocage de câble des gaz, placer ce
contacteur sur “ ” afin de couper le mo-
teur.
FAU78190
Contacteur des feux de détresse “ ”
Lorsque le contacteur à clé est positionné
sur “ON” ou “ ”, celui-ci permet d’en-
clencher les feux de détresse (clignotement
simultané de tous les clignotants).
Les feux de détresse s’utilisent en cas d’ur-
gence ou pour avertir les autres automobi-
listes du stationnement du véhicule à un
endroit pouvant représenter un danger.ATTENTION
FCA10062
Ne pas laisser les feux d e détresse trop
longtemps allumés lorsque le moteur est
coupé, car la batterie pourrait se dé-
charger.
1. Contacteur arrêt/marche/démarrage “ / / ”
2. Contacteur des feux de détresse “ ”
3. Contacteur “TRIP/INFO”ZAUM1901
1
2
3
UB9YF0F0.book Page 13 Tuesday, January 5, 2021 10:38 AM

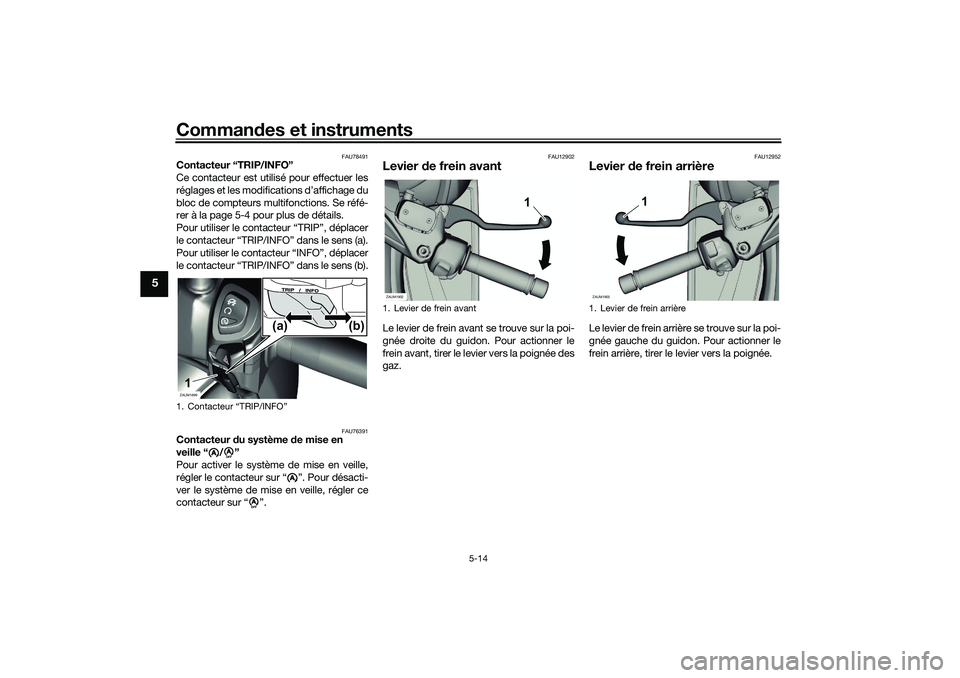

Commandes et instruments
5-14
5
FAU78491
Contacteur “TRIP/INFO”
Ce contacteur est utilisé pour effectuer les
réglages et les modifications d’affichage du
bloc de compteurs multifonctions. Se réfé-
rer à la page 5-4 pour plus de détails.
Pour utiliser le contacteur “TRIP”, déplacer
le contacteur “TRIP/INFO” dans le sens (a).
Pour utiliser le contacteur “INFO”, déplacer
le contacteur “TRIP/INFO” dans le sens (b).
FAU76391
Contacteur du système de mise en
veille “ / ”
Pour activer le système de mise en veille,
régler le contacteur sur “ ”. Pour désacti-
ver le système de mise en veille, régler ce
contacteur sur “ ”.
FAU12902
Levier de frein avantLe levier de frein avant se trouve sur la poi-
gnée droite du guidon. Pour actionner le
frein avant, tirer le levier vers la poignée des
gaz.
FAU12952
Levier de frein arrièreL e l e vi e r d e fr ei n a r r i è r e se t r o uv e s u r l a p o i -
gnée gauche du guidon. Pour actionner le
frein arrière, tirer le levier vers la poignée.
1. Contacteur “TRIP/INFO”ZAUM1899
(b)
(a)
1
A
A
A
A
1. Levier de frein avantZAUM1902
1
1. Levier de frein arrière
1
ZAUM1903
UB9YF0F0.book Page 14 Tuesday, January 5, 2021 10:38 AM

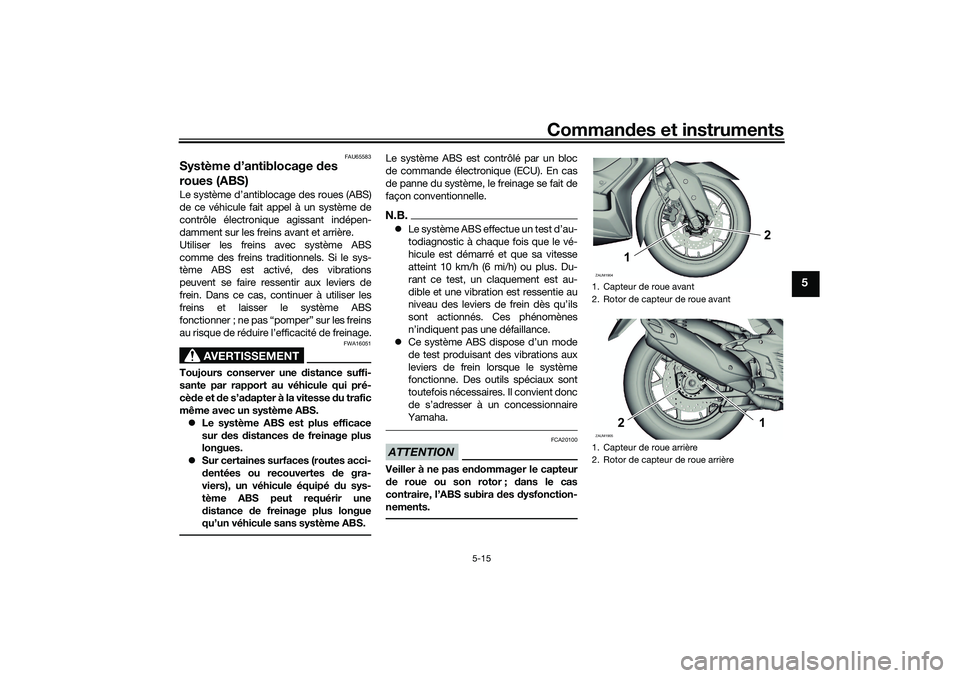

Commandes et instruments
5-15
5
FAU65583
Système d’antiblocage des
roues (ABS)Le système d’antiblocage des roues (ABS)
de ce véhicule fait appel à un système de
contrôle électronique agissant indépen-
damment sur les freins avant et arrière.
Utiliser les freins avec système ABS
comme des freins traditionnels. Si le sys-
tème ABS est activé, des vibrations
peuvent se faire ressentir aux leviers de
frein. Dans ce cas, continuer à utiliser les
freins et laisser le système ABS
fonctionner ; ne pas “pomper” sur les freins
au risque de réduire l’efficacité de freinage.
AVERTISSEMENT
FWA16051
Toujours conserver une distance suffi-
sante par rapport au véhicule qui pré-
cè de et de s’ad apter à la vitesse du trafic
même avec un système ABS.
 Le système ABS est plus efficace
sur des distances de freinage plus
longues.
 Sur certaines surfaces (routes acci-
dentées ou recouvertes de gra-
viers), un véhicule équipé du sys-
tème ABS peut requérir une
d istance de freinage plus longue
qu’un véhicule sans système ABS.
Le système ABS est contrôlé par un bloc
de commande électronique (ECU). En cas
de panne du système, le freinage se fait de
façon conventionnelle.N.B. Le système ABS effectue un test d’au-
todiagnostic à chaque fois que le vé-
hicule est démarré et que sa vitesse
atteint 10 km/h (6 mi/h) ou plus. Du-
rant ce test, un claquement est au-
dible et une vibration est ressentie au
niveau des leviers de frein dès qu’ils
sont actionnés. Ces phénomènes
n’indiquent pas une défaillance.
 Ce système ABS dispose d’un mode
de test produisant des vibrations aux
leviers de frein lorsque le système
fonctionne. Des outils spéciaux sont
toutefois nécessaires. Il convient donc
de s’adresser à un concessionnaire
Yamaha.ATTENTION
FCA20100
Veiller à ne pas en dommager le capteur
d e roue ou son rotor ; d ans le cas
contraire, l’ABS subira des dysfonction-
nements.
1. Capteur de roue avant
2. Rotor de capteur de roue avant
1. Capteur de roue arrière
2. Rotor de capteur de roue arrièreZAUM1904
2
1
ZAUM1905ZAUM1905
21
UB9YF0F0.book Page 15 Tuesday, January 5, 2021 10:38 AM

Commandes et instruments
5-16
5
FAU78612
Système de régulation antipati-
nageLe système de régulation antipatinage
(TCS) permet de contrôler le patinage de
roue lors d’accélérations sur des chaus-
sées glissantes, telles les routes non gou-
dronnées ou mouillées. Si les capteurs dé-
tectent que la roue arrière commence à
patiner (rotation incontrôlée), le système de
régulation antipatinage entre en action et
contrôle la puissance du moteur jusqu’à la
normalisation de la motricité.
Une fois que le système de régulation anti-
patinage a été activé, le témoin “ ” cli-
gnote. Des changements peuvent être no-
tés au niveau des réactions du moteur ou
du bruit d’échappement.
AVERTISSEMENT
FWA18860
Le système d e régulation antipatinage
ne supprime pas la nécessité d’a dapter
sa con duite aux con ditions de la route.
Le système n’empêche pas la perte d e
motricité lors d e la conduite à d es vi-
tesses excessives à l’abor d d e virages,
lors d’accélérations brutales à un angle
d ’inclinaison important, ou lors d e frei-
nages, et il n’empêche pas le patinage
d e la roue avant. Comme avec tout autre
véhicule, faire preuve de pru dence à l’approche
de surfaces potentiellement
glissantes et éviter les surfaces particu-
lièrement glissantes.
Activation du système de régulation an-
tipatinage
Une fois que le contact est mis, la régula-
tion antipatinage est automatiquement ac-
tivée.
Pour désactiver le système de régulation
antipatinage, utiliser le contacteur “INFO”
pour remplacer l’écran d’informations par
l’afficheur du système de régulation antipa-
tinage. Puis, appuyer pendant trois se- condes sur le contacteur “INFO”. “TC-
SOFF” s’affiche, et le témoin “TCS”
s’allume.
N.B.Désactiver le système de régulation antipa-
tinage en cas d’embourbement, d’enlise-
ment, etc., afin de faciliter le dégagement
de la roue arrière.ATTENTION
FCA16801
Recourir exclusivement aux pneus spé-
cifiés. (Voir page 8-18.) Le montage
de
pneus de taille différente empêcherait le
contrôle a déquat du patinage.

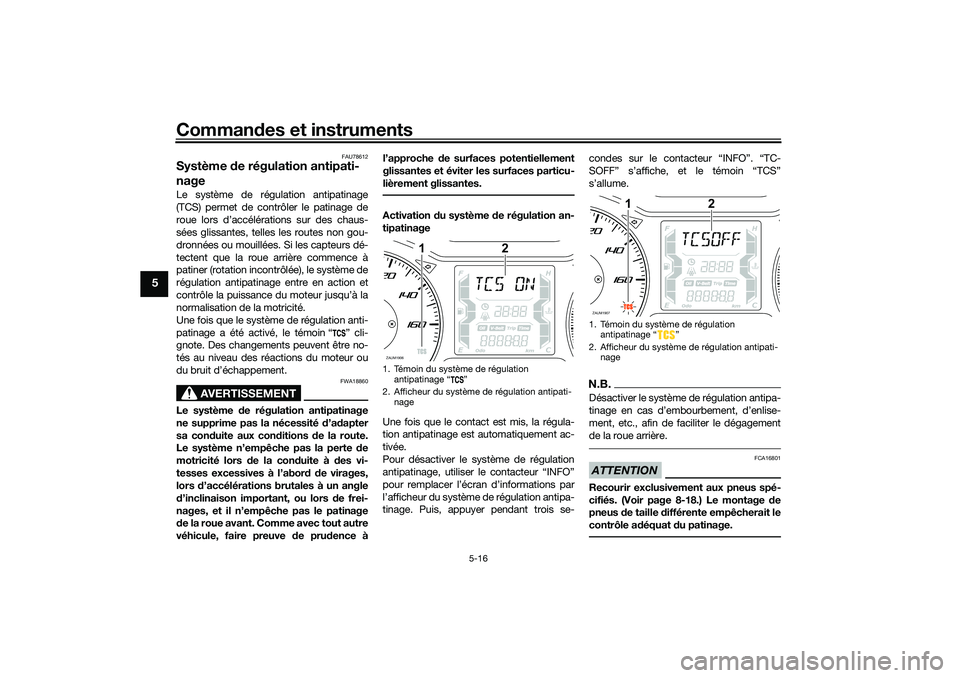

1. Témoin du système de régulation
antipatinage “ ”
2. Afficheur du système de régulation antipati- nageZAUM1906
1
2
1. Témoin du système de régulation antipatinage “ ”
2. Afficheur du système de régulation antipati- nageZAUM1907
1
2
UB9YF0F0.book Page 16 Tuesday, January 5, 2021 10:38 AM

Commandes et instruments
5-17
5
Réactivation du système d e régulation
antipatinage
Le système de régulation antipatinage se
désactive automatiquement dans certaines
conditions ; par exemple, lorsqu’une panne
de capteur est détectée, ou lorsqu’une
seule roue peut tourner pendant plus de
quelques secondes. Le cas échéant, le
témoin “ ” s’allume, et le témoin
d’alerte “ ” peut éventuellement s’allu-
mer également.N.B.Lorsque le véhicule repose sur la béquille
centrale, ne pas faire tourner le moteur
pendant une période prolongée. Dans le cas contraire, le système de régulation an-
tipatinage se désactive automatiquement
et doit être réinitialisé.
Si le système de régulation antipatinage se
désactive automatiquement, essayer de le
réinitialiser comme suit.
1. Arrêter le véhicule et couper le contact.
2. Attendre quelques secondes, puis re-
mettre le contact.
3. Le témoin “ ” doit s’éteindre et le système doit être activé.N.B.Si le témoin “ ” reste allumé après la
réactivation, il reste possible d’utiliser le vé-
hicule, mais il faut le faire contrôler par un
concessionnaire Yamaha dès que pos-
sible.4. Faire contrôler le véhicule et désacti-ver le témoin d’alerte “ ” par un
concessionnaire Yamaha.

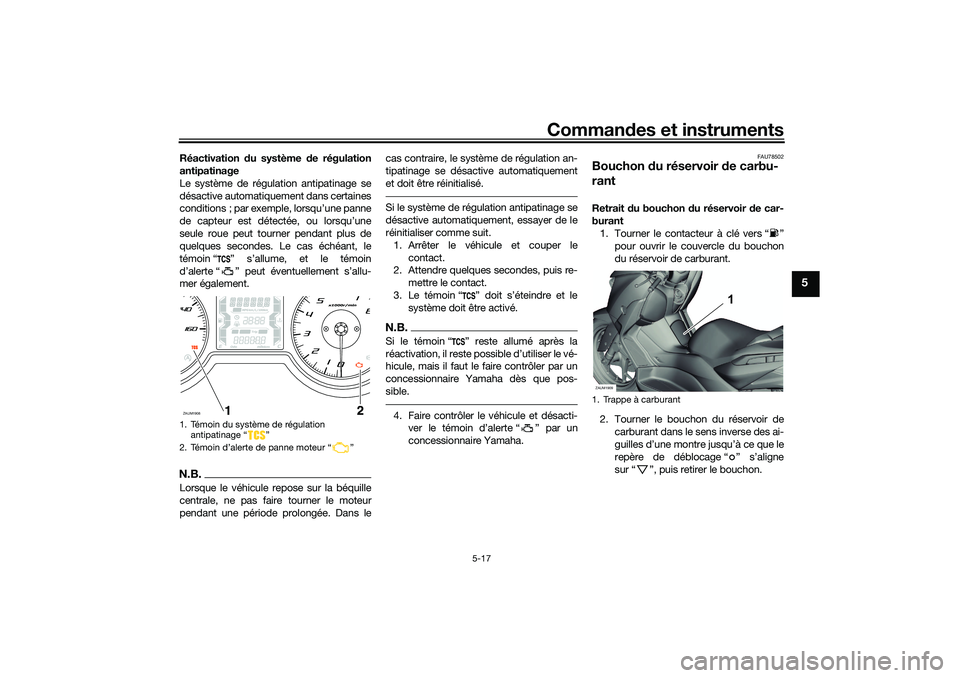

FAU78502
Bouchon du réservoir de carbu-
rantRetrait du bouchon du réservoir de car-
burant 1. Tourner le contacteur à clé vers “ ” pour ouvrir le couvercle du bouchon
du réservoir de carburant.
2. Tourner le bouchon du réservoir de carburant dans le sens inverse des ai-
guilles d’une montre jusqu’à ce que le
repère de déblocage “ ” s’aligne
sur “ ”, puis retirer le bouchon.
1. Témoin du système de régulation antipatinage “ ”
2. Témoin d’alerte de panne moteur “ ”ZAUM1908
1. Trappe à carburantZAUM1909
1
UB9YF0F0.book Page 17 Tuesday, January 5, 2021 10:38 AM

Commandes et instruments
5-18
5

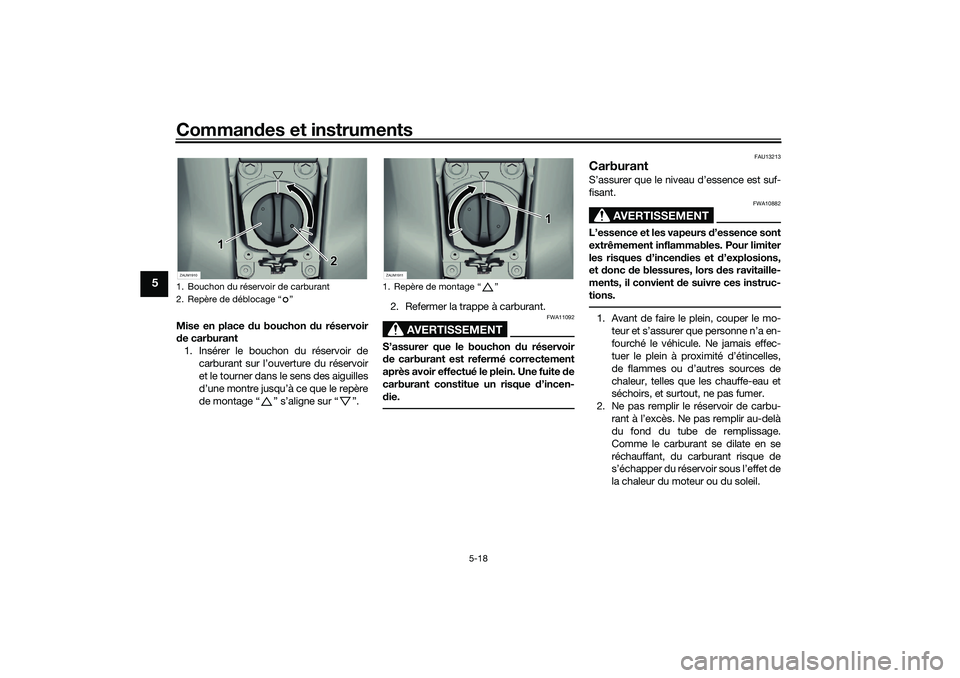

Mise en place du bouchon d u réservoir
d e carburant
1. Insérer le bouchon du réservoir de carburant sur l’ouverture du réservoir
et le tourner dans le sens des aiguilles
d’une montre jusqu’à ce que le repère
de montage “ ” s’aligne sur “ ”. 2. Refermer la trappe à carburant.
AVERTISSEMENT
FWA11092
S’assurer que le bouchon
du réservoir
d e carburant est refermé correctement
après avoir effectué le plein. Une fuite de
carburant constitue un risque d’incen-
d ie.
FAU13213
CarburantS’assurer que le niveau d’essence est suf-
fisant.
AVERTISSEMENT
FWA10882
L’essence et les vapeurs d’essence sont
extrêmement inflammables. Pour limiter
les risques d’incen dies et d’explosions,
et donc de blessures, lors des ravitaille-
ments, il convient de suivre ces instruc-
tions.1. Avant de faire le plein, couper le mo- teur et s’assurer que personne n’a en-
fourché le véhicule. Ne jamais effec-
tuer le plein à proximité d’étincelles,
de flammes ou d’autres sources de
chaleur, telles que les chauffe-eau et
séchoirs, et surtout, ne pas fumer.
2. Ne pas remplir le réservoir de carbu- rant à l’excès. Ne pas remplir au-delà
du fond du tube de remplissage.
Comme le carburant se dilate en se
réchauffant, du carburant risque de
s’échapper du réservoir sous l’effet de
la chaleur du moteur ou du soleil.
1. Bouchon du réservoir de carburant
2. Repère de déblocage “ ”ZAUM1910
2
1
1. Repère de montage “ ”ZAUM1911
1
UB9YF0F0.book Page 18 Tuesday, January 5, 2021 10:38 AM

Commandes et instruments
5-19
5
3. Essuyer immédiatement toute coulure
de carburant. ATTENTION : Essuyer
immé diatement toute coulure d e
carburant à l’ai de d’un chiffon
propre, sec et doux. En effet, le car-
burant risque d’abîmer les surfaces
peintes ou les pièces en plastique.
[FCA10072]
4. Bien veiller à fermer correctement le bouchon du réservoir de carburant.
AVERTISSEMENT
FWA15152
L’essence est délétère et peut provo-
quer blessures ou la mort. Manipuler
l’essence avec pru dence. Ne jamais si-
phonner de l’essence avec la bouche. En
cas d’ingestion d’essence, d’inhalation
importante de vapeur d’essence ou d
’éclaboussure dans les yeux, consulter
immé diatement un mé decin. En cas
d ’éclaboussure d’essence sur la peau,
se laver immé diatement à l’eau et au sa-
von. En cas d’éclaboussure d’essence
sur les vêtements, changer imméd iate-
ment de vêtements.
FAU86072
Ce moteur Yamaha fonctionne avec de
l’essence sans plomb ayant un indice d’oc-
tane recherche égal ou supérieur à 95. Si
des cognements ou cliquetis surviennent,
utiliser une essence de marque différente
ou ayant un indice d’octane supérieur.
N.B. Ce repère identifie le carburant re-
commandé pour ce véhicule tel que
spécifié par la réglementation euro-
péenne (EN228).
 Vérifier que l’embout du tuyau de la
pompe à essence présente le même
repère d’identification du carburant.Carburants essence-alcool
Il existe deux types de carburants essence-
alcool : le carburant à l’éthanol et le carbu-
rant au méthanol. Le carburant à l’éthanol
peut être utilisé lorsque la concentration en
éthanol ne dépasse pas 10 % (E10).
Yamaha déconseille l’utilisation de carbu-
rant au méthanol. En effet, celui-ci risque
d’endommager le système d’alimentation
en carburant ou de modifier le comporte-
ment du véhicule.

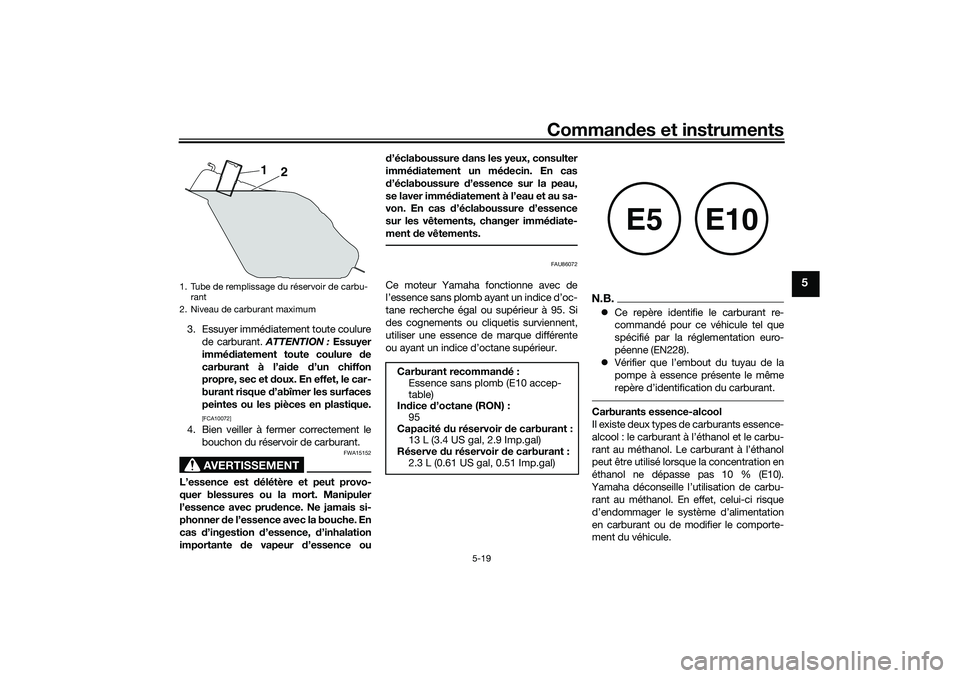

1. Tube de remplissage du réservoir de carbu-
rant
2. Niveau de carburant maximum
1 2
Carburant recomman dé:
Essence sans plomb (E10 accep-
table)
In dice d’octane (RON) :
95
Capacité du réservoir de carburant :
13 L (3.4 US gal, 2.9 Imp.gal)
Réserve du réservoir d e carburant :
2.3 L (0.61 US gal, 0.51 Imp.gal)
E5
E10
UB9YF0F0.book Page 19 Tuesday, January 5, 2021 10:38 AM

Commandes et instruments
5-20
5
ATTENTION
FCA11401
Utiliser uniquement d e l’essence sans
plomb. L’utilisation d’essence avec
plomb en dommagerait gravement cer-
taines pièces du moteur, telles que les
soupapes, les segments, ainsi que le
système d’échappement.

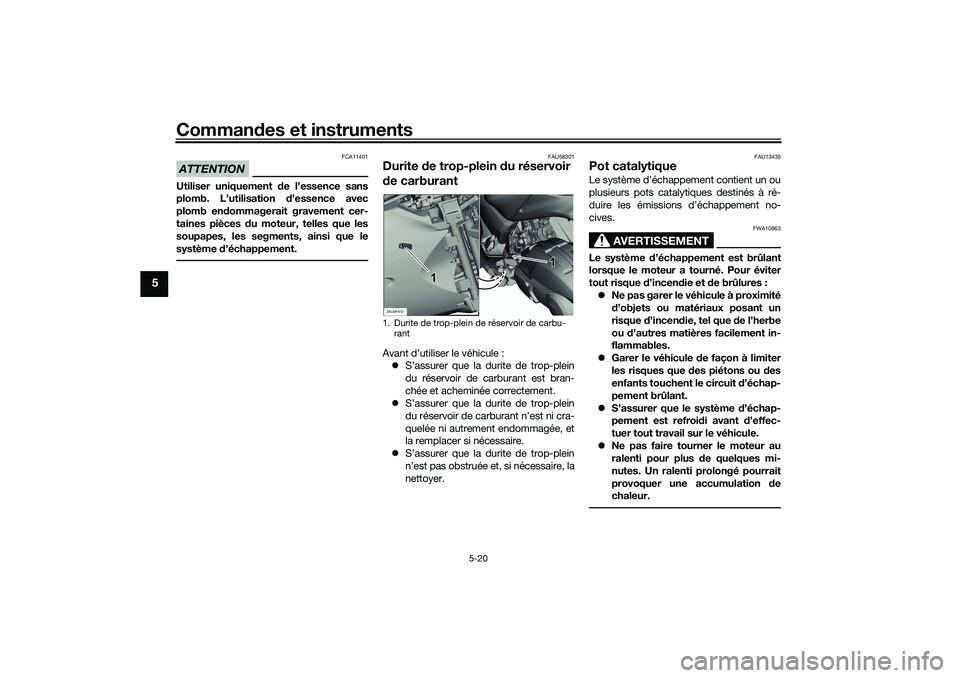

FAU58301
Durite d e trop-plein du réservoir
d e carburantAvant d’utiliser le véhicule :
 S’assurer que la du rite de trop-plein
du réservoir de carburant est bran-
chée et acheminée correctement.
 S’assurer que la du rite de trop-plein
du réservoir de carburant n’est ni cra-
quelée ni autrement endommagée, et
la remplacer si nécessaire.
 S’assurer que la du rite de trop-plein
n’est pas obstruée et, si nécessaire, la
nettoyer.
FAU13435
Pot catalytiqueLe système d’échappement contient un ou
plusieurs pots catalytiques destinés à ré-
duire les émissions d’échappement no-
cives.
AVERTISSEMENT
FWA10863
Le système d ’échappement est brûlant
lorsque le moteur a tourné. Pour éviter
tout risque d’incen die et d e brûlures :
 Ne pas garer le véhicule à proximité
d’objets ou matériaux posant un
risque d’incen die, tel que de l’herbe
ou d’autres matières facilement in-
flammables.
 Garer le véhicule d e façon à limiter
les risques que des piétons ou des
enfants touchent le circuit d’échap-
pement brûlant.
 S’assurer que le système d’échap-
pement est refroi di avant d’effec-
tuer tout travail sur le véhicule.
 Ne pas faire tourner le moteur au
ralenti pour plus d e quelques mi-
nutes. Un ralenti prolongé pourrait
provoquer une accumulation de
chaleur.
1. Durite de trop-plein de réservoir de carbu- rantZAUM1912
1
1
UB9YF0F0.book Page 20 Tuesday, January 5, 2021 10:38 AM
