Smart-Key- System
3-5
3
GAU76474

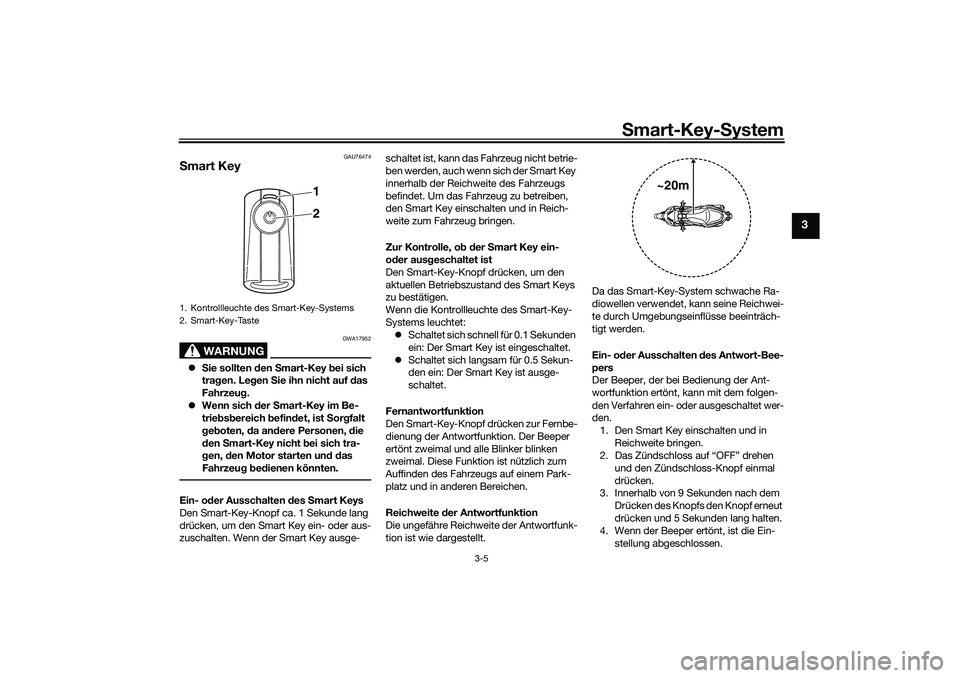

S mart Key
WARNUNG
GWA17952
 Sie sollten den Smart-Key bei sich
tra gen. Le gen Sie ihn nicht auf das
Fahrzeu g.
 Wenn sich d er Smart-Key im Be-
trie bsb ereich befin det, ist S orgfalt
g eb oten, da an dere Personen, die
d en Smart-Key nicht bei sich tra-
g en, den Motor starten un d d as
Fahrzeu g b ed ienen könnten.Ein- od er Ausschalten des Smart Keys
Den Smart-Key-Knopf ca. 1 Sekunde lang
drücken, um den Smart Key ein- oder aus-
zuschalten. Wenn der Smart Key ausge- schaltet ist, kann das Fahrzeug nicht betrie-
ben werden, auch wenn sich der Smart Key
innerhalb der Reichweite des Fahrzeugs
befindet. Um das Fahrzeug zu betreiben,
den Smart Key einschalten und in Reich-
weite zum Fahrzeug bringen.
Zur Kontrolle, o
b d er Smart Key ein-
o der aus geschaltet ist
Den Smart-Key-Knopf drücken, um den
aktuellen Betriebszustand des Smart Keys
zu bestätigen.
Wenn die Kontrollleuchte des Smart-Key-
Systems leuchtet:  Schaltet sich schnell für 0.1 Sekunden
ein: Der Smart Key ist eingeschaltet.
 Schaltet sich langsam für 0.5 Sekun-
den ein: Der Smart Key ist ausge-
schaltet.
Fernantwortfunktion
Den Smart-Key-Knopf drücken zur Fernbe-
dienung der Antwortfunktion. Der Beeper
ertönt zweimal und a lle Blinker blinken
zweimal. Diese Funktion ist nützlich zum
Auffinden des Fahrzeugs auf einem Park-
platz und in anderen Bereichen.
Reichweite der Antwortfunktion
Die ungefähre Reichweite der Antwortfunk-
tion ist wie dargestellt. Da das Smart-Key-System schwache Ra-
diowellen verwendet, kann seine Reichwei-
te durch Umgebungseinflüsse beeinträch-
tigt werden.
Ein- o
der Ausschalten d es Antwort-Bee-
pers
Der Beeper, der bei Bedienung der Ant-
wortfunktion ertönt, kann mit dem folgen-
den Verfahren ein- oder ausgeschaltet wer-
den. 1. Den Smart Key einschalten und in Reichweite bringen.
2. Das Zündschloss auf “OFF” drehen
und den Zündschloss-Knopf einmal
drücken.
3. Innerhalb von 9 Sekunden nach dem
Drücken des Knopfs den Knopf erneut
drücken und 5 Sekunden lang halten.
4. Wenn der Beeper ertönt, ist die Ein-
stellung abgeschlossen.1. Kontrollleuchte des Smart-Key-Systems
2. Smart-Key-Taste
1
2
~20m
UB9YG0G0.book Page 5 Tuesday, January 5, 2021 11:19 AM

Smart-Key-S ystem
3-6
3
Wenn der Beeper:
 Zweimal ertönt: Der Beeper ist
ausgeschaltet.
 Einmal ertönt: Der Beeper ist ein-
geschaltet.
GAU76483

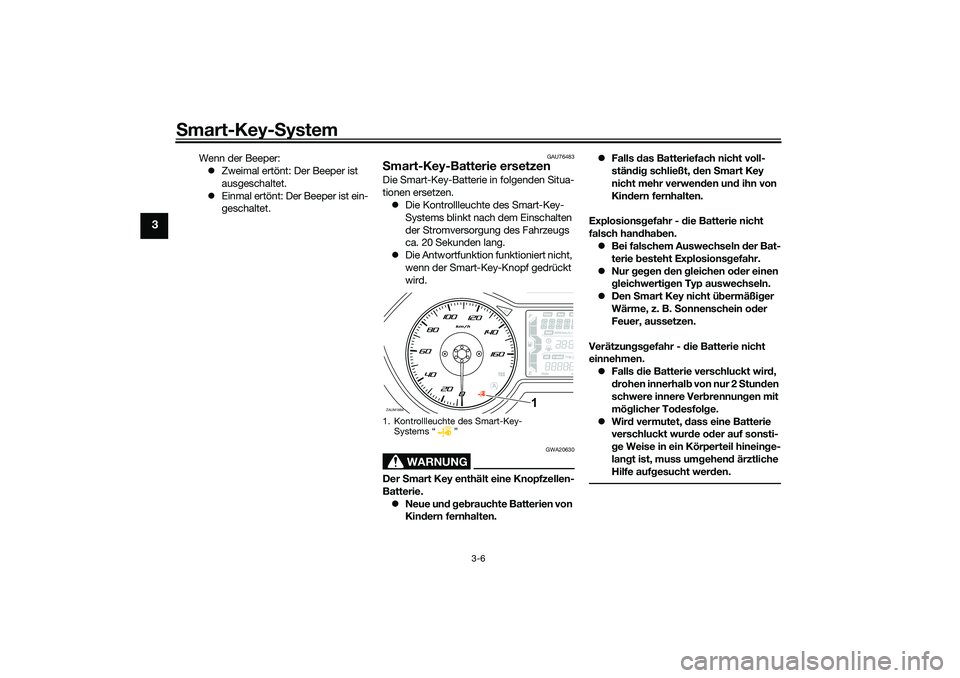

Smart-Key-Batterie ersetzenDie Smart-Key-Batterie in folgenden Situa-
tionen ersetzen.
 Die Kontrollleuchte des Smart-Key-
Systems blinkt nach dem Einschalten
der Stromversorgung des Fahrzeugs
ca. 20 Sekunden lang.
 Die Antwortfunktion funktioniert nicht,
wenn der Smart-Key-Knopf gedrückt
wird.
WARNUNG
GWA20630
Der Smart Key enthält eine Knopfzellen-
Batterie.  Neue un d g eb rauchte Batterien von
Kin dern fernhalten. 
Falls das Batteriefach nicht voll-
stän dig schließt, den Smart Key
nicht mehr verwen den un d ihn von
Kin dern fernhalten.
Explosions gefahr - die Batterie nicht
falsch han dha ben.
 Bei falschem Auswechseln d er Bat-
terie besteht Explosions gefahr.
 Nur geg en den gleichen o der einen
g leichwerti gen Typ auswechseln.
 Den Smart Key nicht ü bermäßi ger
Wärme, z. B. Sonnenschein o der
Feuer, aussetzen.
Verätzun gsg efahr - die Batterie nicht
einnehmen.
 Falls die Batterie verschluckt wir d,
d rohen innerhal b v
on nur 2 S tunden
schwere innere Ver brennun gen mit
mö glicher To desfol ge.
 Wir d vermutet, dass eine Batterie
verschluckt wurd e oder auf sonsti-
g e Weise in ein Körperteil hinein ge-
lan gt ist, muss um gehen d ärztliche
Hilfe auf gesucht wer den.
1. Kontrollleuchte des Smart-Key-
Systems “ ”ZAUM1884
1
UB9YG0G0.book Page 6 Tuesday, January 5, 2021 11:19 AM

Smart-Key- System
3-7
3
ACHTUNG
GCA15785

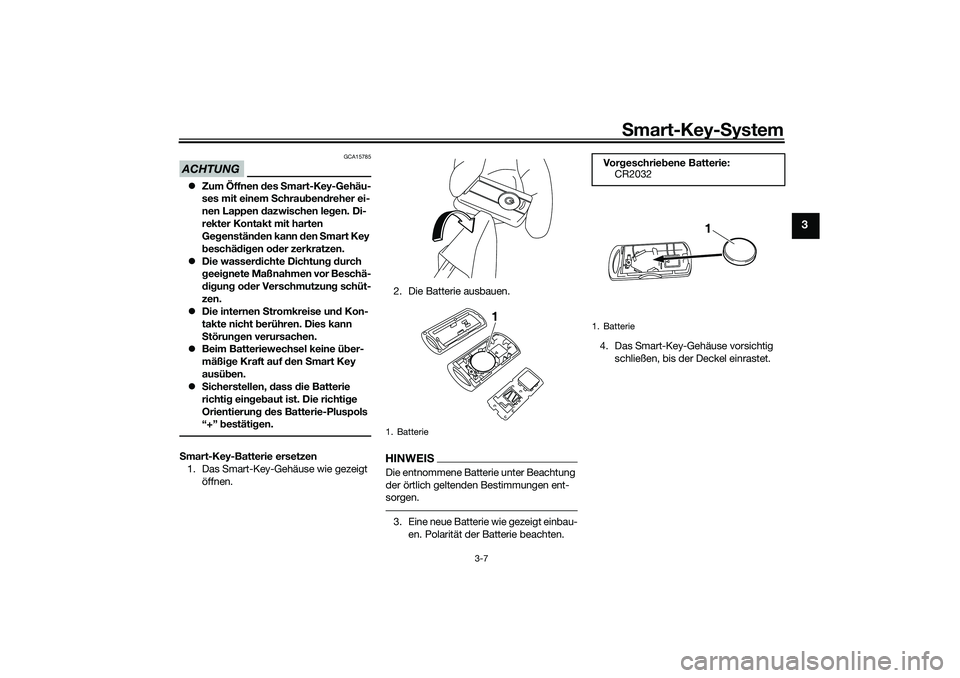

 Zum Öffnen d es Smart-Key-Gehäu-
ses mit einem Schrau ben dreher ei-
nen Lappen dazwischen le gen. Di-
rekter Kontakt mit harten
Ge genstän den kann den Smart Key
b eschä dig en o der zerkratzen.
 Die wasser dichte Dichtun g d urch
g eei gnete Maßnahmen vor Beschä-
d ig ung oder Verschmutzun g schüt-
zen.
 Die internen S tromkreise und Kon-
takte nicht b erühren. Dies kann
S törun gen verursachen.
 Beim Batteriewechsel keine ü ber-
mäßi ge Kraft auf den Smart Key
ausü ben.
 Sicherstellen, dass die Batterie
richti g ein geb aut ist. Die richti ge
Ori

entierun g d es Batterie-Pluspols
“+” bestäti gen.
S mart-Key-Batterie ersetzen
1. Das Smart-Key-Gehäuse wie gezeigt
öffnen. 2. Die Batterie ausbauen.
HINWEISDie entnommene Batterie unter Beachtung
der örtlich geltenden Bestimmungen ent-
sorgen.3. Eine neue Batterie wie gezeigt einbau-
en. Polarität der Batterie beachten. 4. Das Smart-Key-Gehäuse vorsichtig
schließen, bis der Deckel einrastet.1. Batterie
1
Vo r geschrieb ene Batterie:
CR2032
1. Batterie
1
UB9YG0G0.book Page 7 Tuesday, January 5, 2021 11:19 AM

Smart-Key-S ystem
3-8
3
GAU76892

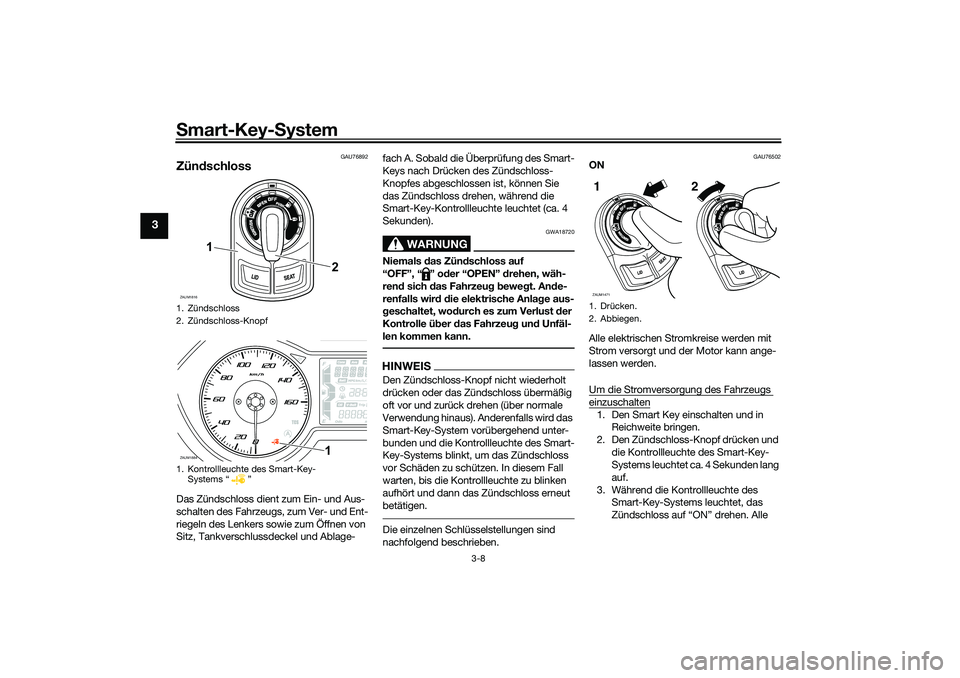

ZündschlossDas Zündschloss dient zum Ein- und Aus-
schalten des Fahrzeugs, zum Ver- und Ent-
riegeln des Lenkers sowie zum Öffnen von
Sitz, Tankverschlussdeckel und Ablage- fach A. Sobald die Überprüfung des Smart-
Keys nach Drücken des Zündschloss-
Knopfes abgeschlossen ist, können Sie
das Zündschloss drehen, während die
Smart-Key-Kontrollleuchte leuchtet (ca. 4
Sekunden).
WARNUNG
GWA18720
Niemals
das Zün dschloss auf
“OFF”, “ ” o der “OPEN” drehen, wäh-
ren d sich d as Fahrzeu g b ewe gt. An de-
renfalls wir d d ie elektrische Anla ge aus-
g eschaltet, wo durch es zum Verlust der
Kontrolle ü ber das Fahrzeu g un d Unfäl-
len kommen kann.HINWEISDen Zündschloss-Knopf nicht wiederholt
drücken oder das Zündschloss übermäßig
oft vor und zurück drehen (über normale
Verwendung hinaus). Anderenfalls wird das
Smart-Key-System vorübergehend unter-
bunden und die Kontrollleuchte des Smart-
Key-Systems blinkt, um das Zündschloss
vor Schäden zu schützen. In diesem Fall
warten, bis die Kontrollleuchte zu blinken
aufhört und dann das Zündschloss erneut
betätigen.Die einzelnen Schlüsselstellungen sind
nachfolgend beschrieben.
GAU76502
ON
Alle elektrischen Stromkreise werden mit
Strom versorgt und der Motor kann ange-
lassen werden.
Um die Stromversorg ung des Fahrzeugs einzuschalten1. Den Smart Key einschalten und in
Reichweite bringen.
2. Den Zündschloss-Knopf drücken und die Kontrollleuchte des Smart-Key-
Systems leuchtet ca. 4 Sekunden lang
auf.
3. Während die Kontrollleuchte des Smart-Key-Systems leuchtet, das
Zündschloss auf “ON” drehen. Alle
1. Zündschloss
2. Zündschloss-Knopf
1. Kontrollleuchte des Smart-Key-Systems “ ”ZAUM1816
2
1
ZAUM1884
1
1. Drücken.
2. Abbiegen.ZAUM14711 2
UB9YG0G0.book Page 8 Tuesday, January 5, 2021 11:19 AM

Smart-Key- System
3-9
3
Blinker blinken zweimal, und die
Stromversorgung des Fahrzeugs
schaltet sich ein.
HINWEIS Wenn die Fahrzeugbatteriespannung
niedrig ist, blinken die Blinker nicht.
 Siehe “Notfall-Modus” auf Seite 8-35
für Informationen zum Einschalten der
Stromversorgung des Fahrzeugs
ohne Smart-Key.

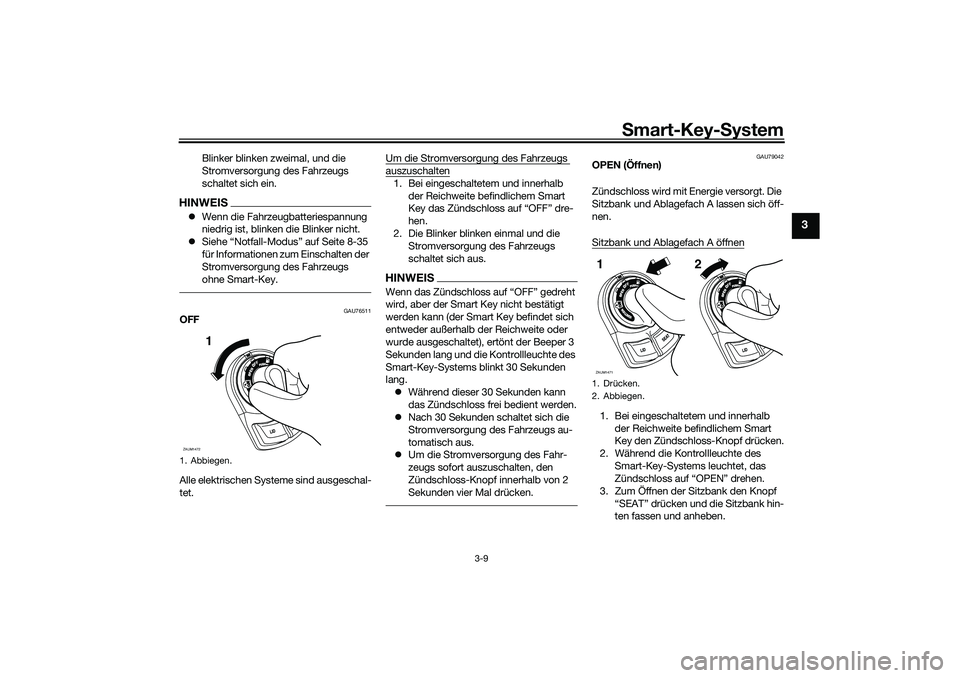

GAU76511
OFF
Alle elektrischen Systeme sind ausgeschal-
tet. Um die Stromversorgung des Fahrzeugs
auszuschalten1. Bei eingeschaltetem und innerhalb
der Reichweite befindlichem Smart
Key das Zündschloss auf “OFF” dre-
hen.
2. Die Blinker blinken einmal und die Stromversorgung des Fahrzeugs
schaltet sich aus.HINWEISWenn das Zündschloss auf “OFF” gedreht
wird, aber der Smart Key nicht bestätigt
werden kann (der Smart Key befindet sich
entweder außerhalb der Reichweite oder
wurde ausgeschaltet), ertönt der Beeper 3
Sekunden lang und die Kontrollleuchte des
Smart-Key-Systems blinkt 30 Sekunden
lang.
 Während dieser 30 Sekunden kann
das Zündschloss frei bedient werden.
 Nach 30 Sekunden schaltet sich die
Stromversorgung des Fahrzeugs au-
tomatisch aus.
 Um die Stromversorgung des Fahr-
zeugs sofort auszuschalten, den
Zündschloss-Knopf innerhalb von 2
Sekunden vier Mal drücken.
GAU79042
OPEN (Öffnen)
Zündschloss wird mit Energie versorgt. Die
Sitzbank und Ablagefach A lassen sich öff-
nen.
Sitzbank und Ablagefach A öffnen1. Bei eingeschaltetem und innerhalb
der Reichweite befindlichem Smart
Key den Zündschloss-Knopf drücken.
2. Während die Kontrollleuchte des Smart-Key-Systems leuchtet, das
Zündschloss auf “OPEN” drehen.
3. Zum Öffnen der Sitzbank den Knopf “SEAT” drücken und die Sitzbank hin-
ten fassen und anheben.
1. Abbiegen.ZAUM1472
1
1. Drücken.
2. Abbiegen.ZAUM14711 2
UB9YG0G0.book Page 9 Tuesday, January 5, 2021 11:19 AM

Smart-Key-S ystem
3-10
3

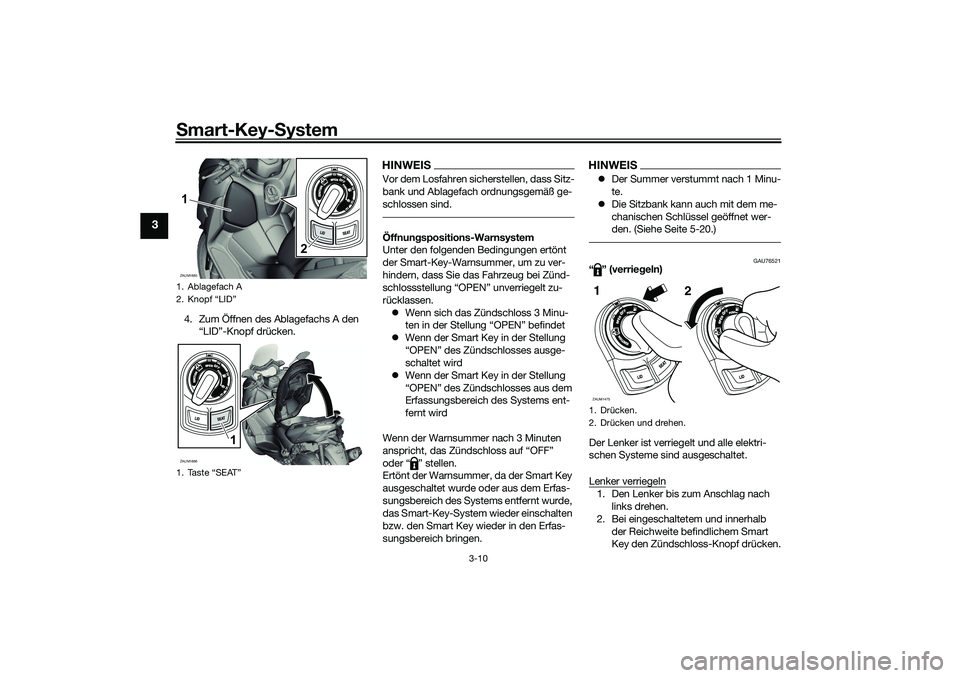

4. Zum Öffnen des Ablagefachs A den
“LID”-Knopf drücken.
HINWEISVor dem Losfahren sicherstellen, dass Sitz-
bank und Ablagefach ordnungsgemäß ge-
schlossen sind.Öffnun gspositions-Warnsystem
Unter den folgenden Bedingungen ertönt
der Smart-Key-Warnsummer, um zu ver-
hindern, dass Sie das Fahrzeug bei Zünd-
schlossstellung “OPEN” unverriegelt zu-
rücklassen.
 Wenn sich das Zündschloss 3 Minu-
ten in der Stellung “OPEN” befindet
 Wenn der Smart Key in der Stellung
“OPEN” des Zündschlosses ausge-
schaltet wird
 Wenn der Smart Key in der Stellung
“OPEN” des Zündschlosses aus dem
Erfassungsbereich des Systems ent-
fernt wird
Wenn der Warnsummer nach 3 Minuten
anspricht, das Zündschloss auf “OFF”
oder “ ” stellen.
Ertönt der Warnsummer, da der Smart Key
ausgeschaltet wurde oder aus dem Erfas-
sungsbereich des Systems entfernt wurde,
das Smart-Key-System wieder einschalten
bzw. den Smart Key wieder in den Erfas-
sungsbereich bringen.
HINWEIS Der Summer verstummt nach 1 Minu-
te.
 Die Sitzbank kann auch mit dem me-
chanischen Schlüssel geöffnet wer-
den. (Siehe Seite 5-20.)
GAU76521
“” (verrie geln)
Der Lenker ist verriegelt und alle elektri-
schen Systeme sind ausgeschaltet.
Lenker verriegeln1. Den Lenker bis zum Anschlag nach links drehen.
2. Bei eingeschaltetem und innerhalb der Reichweite befindlichem Smart
Key den Zündschloss-Knopf drücken.
1. Ablagefach A
2. Knopf “LID”
1. Taste “SEAT”ZAUM1885
85
1
2
ZAUM1886
1
1. Drücken.
2. Drücken und drehen.ZAUM14751
2
UB9YG0G0.book Page 10 Tuesday, January 5, 2021 11:19 AM

Smart-Key- System
3-11
3
3. Während die Kontrollleuchte des
Smart-Key-Systems leuchtet, das
Zündschloss drücken und auf “ ”
drehen.HINWEISWenn sich die Lenkung nicht verriegeln
lässt, versuchen, den Lenker leicht zurück
nach rechts zu drehen.Lenker entriegeln1. Bei eingeschaltetem und innerhalb der Reichweite befindlichem Smart
Key den Zündschloss-Knopf drücken.
2. Während die Kontrollleuchte des Smart-Key-Systems leuchtet, das
Zündschloss auf die gewünschte Po-
sition drehen und drücken.

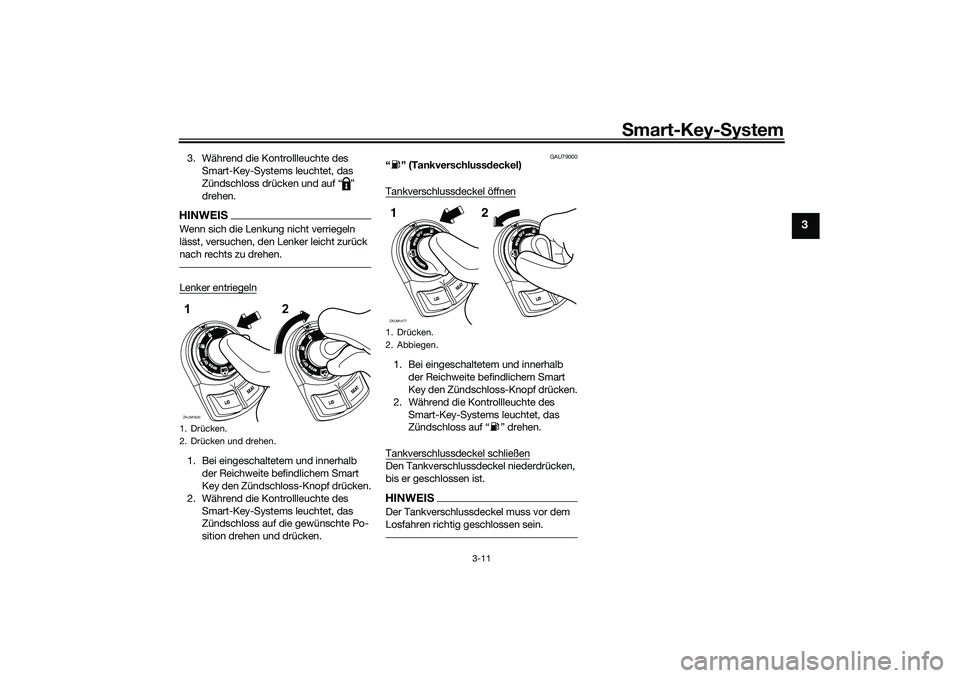

GAU79000
“ ” (Tankverschluss deckel)
Tankverschlussdeckel öffnen1. Bei eingeschaltetem und innerhalb der Reichweite befindlichem Smart
Key den Zündschloss-Knopf drücken.
2. Während die Kontrollleuchte des Smart-Key-Systems leuchtet, das
Zündschloss auf “ ” drehen.
Tankverschlussdeckel schließenDen Tankverschlussdeckel niederdrücken,
bis er geschlossen ist.HINWEISDer Tankverschlussdeckel muss vor dem
Losfahren richtig geschlossen sein.
1. Drücken.
2. Drücken und drehen.ZAUM182012
1. Drücken.
2. Abbiegen.ZAUM14771 2
UB9YG0G0.book Page 11 Tuesday, January 5, 2021 11:19 AM

Stopp- un d S tartsystem
4-1
4
GAU76825

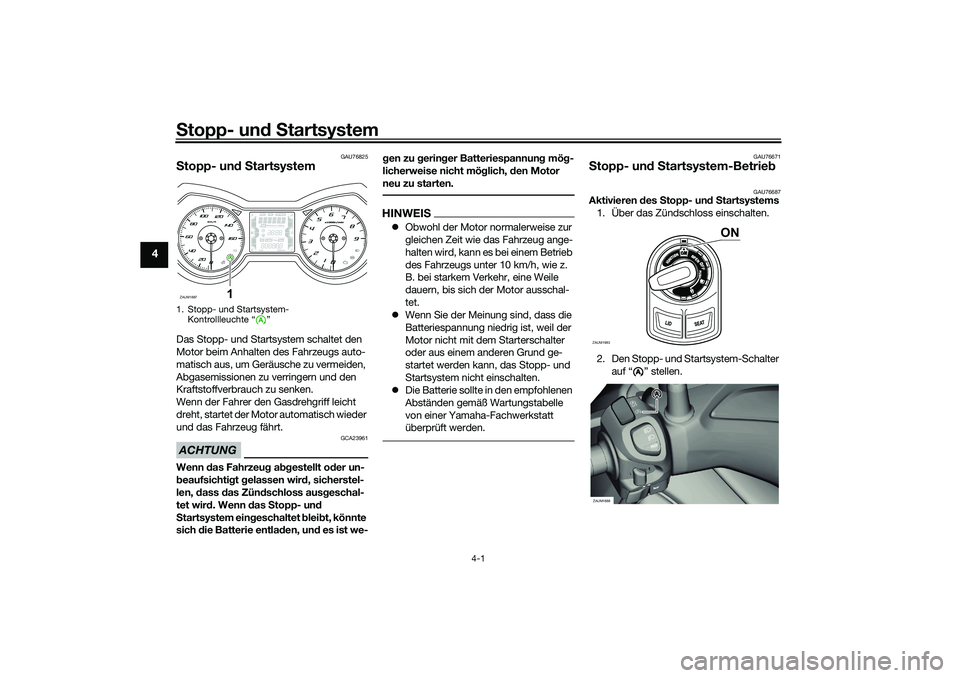

Stopp- un d S tartsystemDas Stopp- und Startsystem schaltet den
Motor beim Anhalten des Fahrzeugs auto-
matisch aus, um Geräusche zu vermeiden,
Abgasemissionen zu verringern und den
Kraftstoffverbrauch zu senken.
Wenn der Fahrer den Gasdrehgriff leicht
dreht, startet der Motor automatisch wieder
und das Fahrzeug fährt.ACHTUNG
GCA23961
Wenn das Fahrzeu g a bg estellt o der un-
b eaufsichti gt gelassen wir d, sicherstel-
len, dass das Zün dschloss aus geschal-
tet wir d. Wenn das Stopp- un d
S tartsystem ein geschaltet bleib t, könnte
sich die Batterie entla den, un d es ist we- g
en zu gerin ger Batteriespannun g mö g-
licherweise nicht mö glich, den Motor
neu zu starten.
HINWEIS Obwohl der Motor normalerweise zur
gleichen Zeit wie das Fahrzeug ange-
halten wird, kann es bei einem Betrieb
des Fahrzeugs unter 10 km/h, wie z.
B. bei starkem Verkehr, eine Weile
dauern, bis sich der Motor ausschal-
tet.
 Wenn Sie der Meinung sind, dass die
Batteriespannung niedrig ist, weil der
Motor nicht mit dem Starterschalter
oder aus einem anderen Grund ge-
startet werden kann, das Stopp- und
Startsystem nicht einschalten.
 Die Batterie sollte in den empfohlenen
Abständen gemäß Wartungstabelle
von einer Yamaha-Fachwerkstatt
überprüft werden.
GAU76671
Stopp- un d S tartsystem-Betrie b
GAU76687
Aktivieren des Stopp- un d S tartsystems
1. Über das Zündschloss einschalten.
2. Den Stopp- und Startsystem-Schalter auf “ ” stellen.
1. Stopp- und Startsystem-Kontrollleuchte “ ”ZAUM1887
1
ZAUM1983
ON
A
AA
ZAUM1888
UB9YG0G0.book Page 1 Tuesday, January 5, 2021 11:19 AM

Stopp- un d S tartsystem
4-2
4

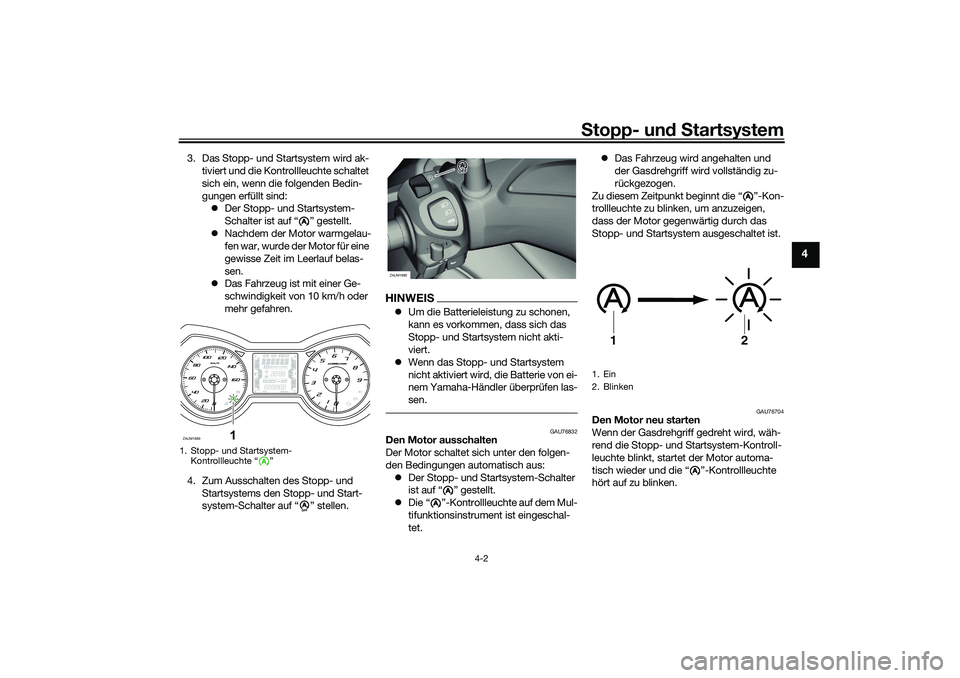

3. Das Stopp- und Startsystem wird ak-
tiviert und die Kontrollleuchte schaltet
sich ein, wenn die folgenden Bedin-
gungen erfüllt sind: Der Stopp- und Startsystem-
Schalter ist auf “ ” gestellt.
 Nachdem der Motor warmgelau-
fen war, wurde der Motor für eine
gewisse Zeit im Leerlauf belas-
sen.
 Das Fahrzeug ist mit einer Ge-
schwindigkeit von 10 km/h oder
mehr gefahren.
4. Zum Ausschalten des Stopp- und Startsystems den Stopp- und Start-
system-Schalter auf “ ” stellen.
HINWEISUm die Batterieleistung zu schonen,
kann es vorkommen, dass sich das
Stopp- und Startsystem nicht akti-
viert.
 Wenn das Stopp- und Startsystem
nicht aktiviert wird, die Batterie von ei-
nem Yamaha-Händler überprüfen las-
sen.
GAU76832
Den Motor ausschalten
Der Motor schaltet sich unter den folgen-
den Bedingungen automatisch aus:
 Der Stopp- und Startsystem-Schalter
ist auf “ ” gestellt.
 Die “ ”-Kontrollleuchte auf dem Mul-
tifunktionsinstrument ist eingeschal-
tet. 
Das Fahrzeug wird angehalten und
der Gasdrehgriff wird vollständig zu-
rückgezogen.
Zu diesem Zeitpunkt beginnt die “ ”-Kon-
trollleuchte zu blinken, um anzuzeigen,
dass der Motor gegenwärtig durch das
Stopp- und Startsystem ausgeschaltet ist.
GAU76704
Den Motor neu starten
Wenn der Gasdrehgriff gedreht wird, wäh-
rend die Stopp- und Startsystem-Kontroll-
leuchte blinkt, startet der Motor automa-
tisch wieder und die “ ”-Kontrollleuchte
hört auf zu blinken.
1. Stopp- und Startsystem- Kontrollleuchte “ ”
A
ZAUM1889
1
A
AAAA
A
ZAUM1890
A
A
A
1. Ein
2. Blinken
A
1
2
A
UB9YG0G0.book Page 2 Tuesday, January 5, 2021 11:19 AM

Stopp- un d S tartsystem
4-3
4

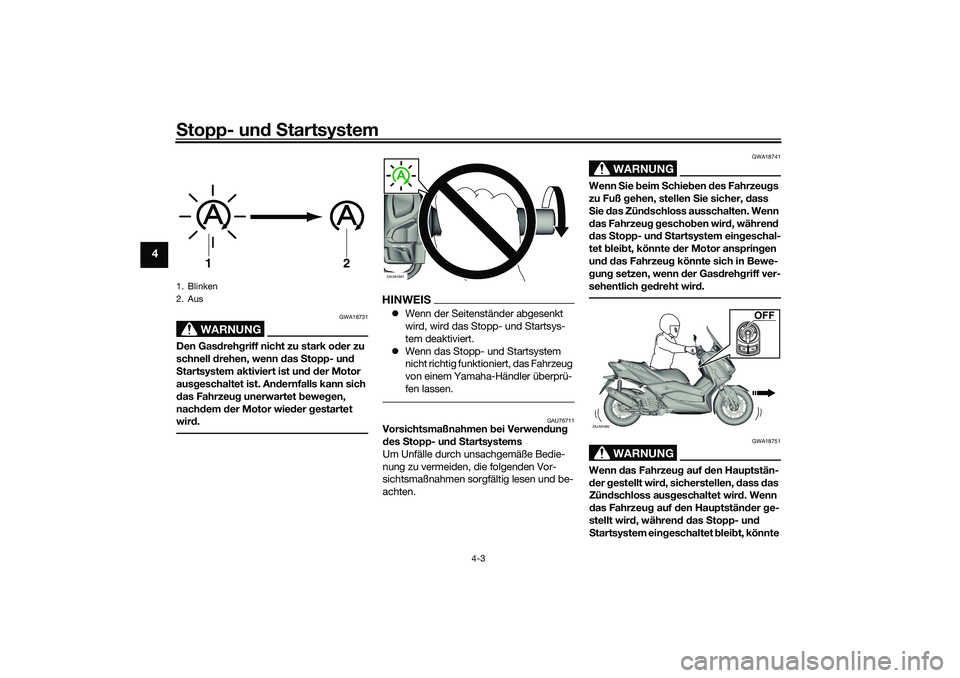

WARNUNG
GWA18731
Den Gas dreh griff nicht zu stark o der zu
schnell drehen, wenn d as Stopp- un d
S tartsystem aktiviert ist un d d er Motor
aus geschaltet ist. An dernfalls kann sich
d as Fahrzeu g unerwartet bewe gen,
nach dem der Motor wied er gestartet
wir d.
HINWEIS Wenn der Seitenständer abgesenkt
wird, wird das Stopp- und Startsys-
tem deaktiviert.
 Wenn das Stopp- und Startsystem
nicht richtig funktioniert, das Fahrzeug
von einem Yamaha-Händler überprü-
fen lassen.
GAU76711
Vorsichtsmaßnahmen bei Verwen dun g
d es Stopp- un d S tartsystems
Um Unfälle durch unsachgemäße Bedie-
nung zu vermeiden, die folgenden Vor-
sichtsmaßnahmen sorgfältig lesen und be-
achten.
WARNUNG
GWA18741
Wenn Sie beim Schieb en des Fahrzeu gs
zu Fuß gehen, stellen S ie sicher, dass
S ie das Zün dschloss ausschalten. Wenn
d as Fahrzeu g g escho ben wir d, währen d
d as Stopp- un d S tartsystem ein geschal-
tet bleib t, könnte d er Motor ansprin gen
un d d as Fahrzeu g könnte sich in Bewe-
g un g setzen, wenn der Gas dreh griff ver-
sehentlich ged reht wir d.
WARNUNG
GWA18751
Wenn das Fahrzeu g auf den Hauptstän-
d er gestellt wir d, sicherstellen, dass das
Zün dschloss aus geschaltet wir d. Wenn
d as Fahrzeu g auf den Hauptstän der ge-
stellt wir d, währen d d as Stopp- un d
S tartsystem ein geschaltet bleib t, könnte
1. Blinken
2. Aus
1
2
ZAUM1891
ZAUM1892UM1892
OFF
UB9YG0G0.book Page 3 Tuesday, January 5, 2021 11:19 AM
