Funciones de los instrumentos y man dos
4-4
4
SAU78486
Visor multifunción
ADVERTENCIA
SWA12423
Antes de mo dificar cualquier ajuste en la
pantalla multifunción, pare el vehículo.
Cambiar ajustes en marcha pue de dis-
traer al con ductor, con el consiguiente
riesgo de acci dente.El interruptor “TRIP/INFO” está situado en
el lado derecho del manillar. Con este inte-
rruptor puede controlar o cambiar los ajus-
tes del indicador multifunción. Para utilizar el interruptor “TRIP”, mueva el interruptor
“TRIP/INFO” en la dirección (a). Para utilizar
el interruptor “INFO”, mueva el interruptor
“TRIP/INFO” en la dirección (b).
El visor multifunción está provisto de los
elementos siguientes:
 reloj
 indicador de gasolina
 indicador de temperatura del líquido
refrigerante
 indicador de cuentakilómetros parcial
 indicador de información
NOTAReino Unido: Para cambiar la indicación
entre kilómetros y millas, gire el interruptor
principal a “ON” mientras pulsa el interrup- tor “INFO” y, a continuación, siga pulsando
el interruptor “INFO” durante ocho segun-
dos.
Reloj
El reloj indica la hora en el sistema de
24 horas.
Para poner el reloj en hora1. Gire el interruptor principal a “OFF”.
2. Mantenga pulsado el interruptor
“TRIP”.
3. Gire el interruptor principal a “ON” mientras pulsa el interruptor “TRIP” y,
a continuación, siga pulsando el inte-
rruptor “TRIP” durante ocho segun-
dos. Los dígitos de las horas
comienzan a parpadear.

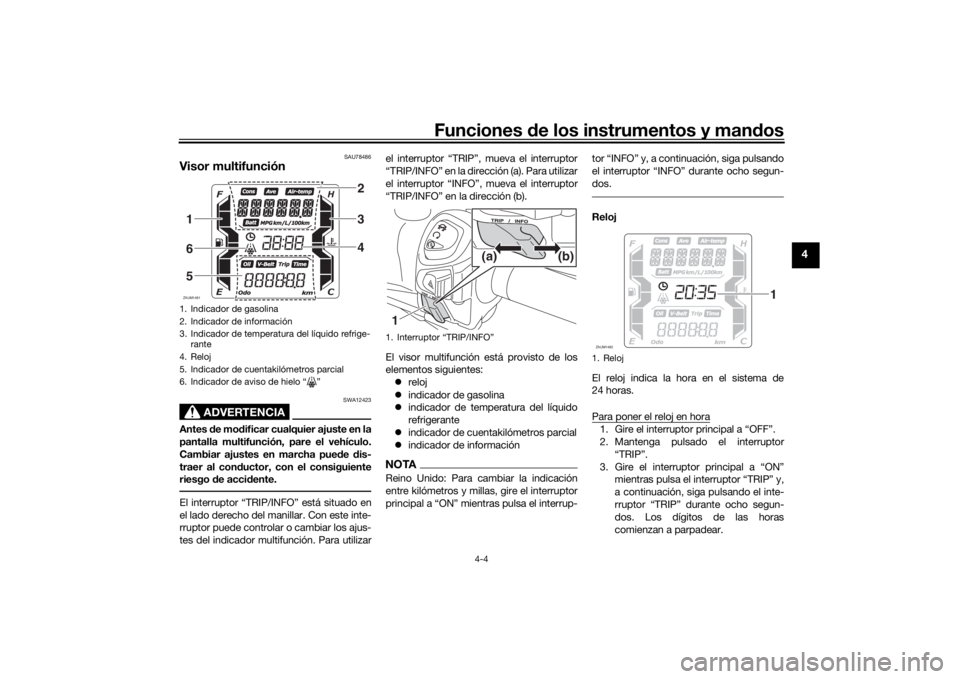

1. Indicador de gasolina
2. Indicador de información
3. Indicador de temperatura del líquido refrige-rante
4. Reloj
5. Indicador de cuentakilómetros parcial
6. Indicador de aviso de hielo “ ”ZAUM1481
234
165

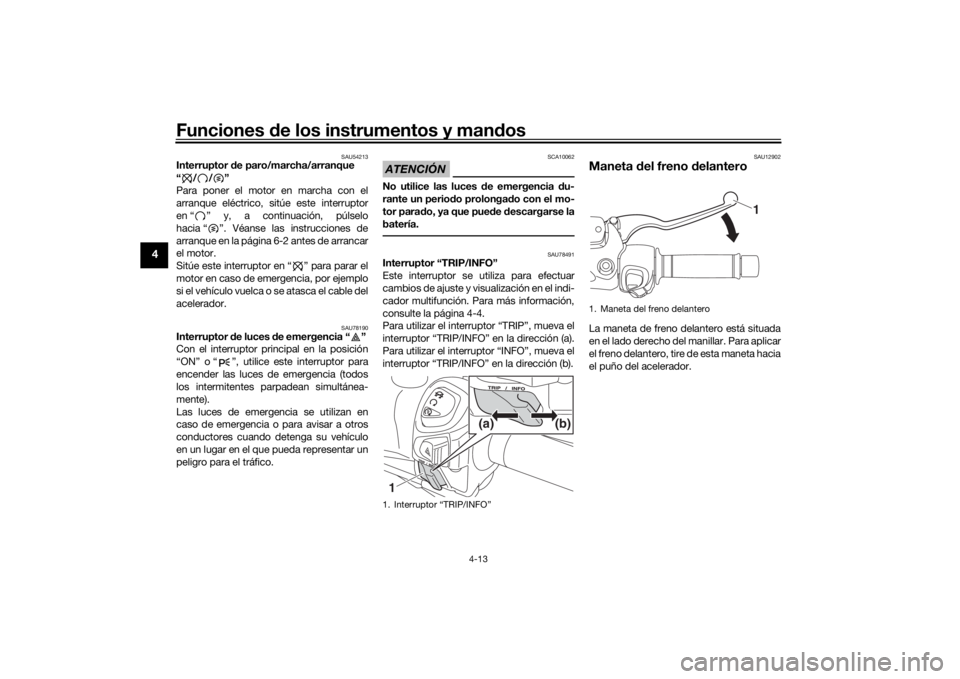

1. Interruptor “TRIP/INFO”1 (b)
(a)
1. RelojZAUM1482
1
UBBAS0S0.book Page 4 Tuesday, September 8, 2020 10:29 AM

Funciones de los instrumentos y man dos
4-5
4
4. Utilice el interruptor “TRIP” para ajus-
tar las horas.
5. Pulse el interruptor “TRIP” durante tres segundos y, a continuación, suél-
telo. Los dígitos de los minutos co-
mienzan a parpadear.
6. Utilice el interruptor “TRIP” para ajus- tar los minutos.
7. Pulse el interruptor “TRIP” durante tres segundos y, a continuación, suél-
telo para poner en funcionamiento el
reloj.
In dica dor de gasolina
El indicador de gasolina indica la cantidad
de gasolina que contiene el depósito. A
medida que disminuye el nivel de gasolina,
los segmentos del indicador se van apa-
gando desde “F” (lleno) hasta “E” (vacío). Cuando el último segmento del indicador
de gasolina empiece a parpadear, ponga
gasolina lo antes posible.
NOTA
Si se detecta una anomalía en el indi-
cador de gasolina, todos los segmen-
tos parpadean repetidamente. En ese
caso, haga revisar el vehículo en un
concesionario Yamaha.
 Cuando quedan aproximadamente
2.4 L (0.63 US gal, 0.53 Imp.gal) de
gasolina en el depósito, el último seg-
mento del indicador de gasolina co-
mienza a parpadear. La indicación
cambia automáticamente a cuentaki-
lómetros parcial en reserva de gasoli-
na “F Trip” y comienza a contar la
distancia recorrida desde ese punto.
Indica dor de temperatura del líqui do re-
frigerante
El medidor de temperatura del líquido refri-
gerante indica la temperatura del líquido re-
frigerante.
Si el segmento superior parpadea, pare el
vehículo, a continuación pare el motor y
deje que el motor se enfríe. (Véase la pági-
na 7-37).ATENCIÓN
SCA10022
No mantenga el motor en marcha si se
está recalentan do.NOTA Si se detecta una anomalía en el indi-
cador de temperatura del líquido refri-
gerante, todos los segmentos

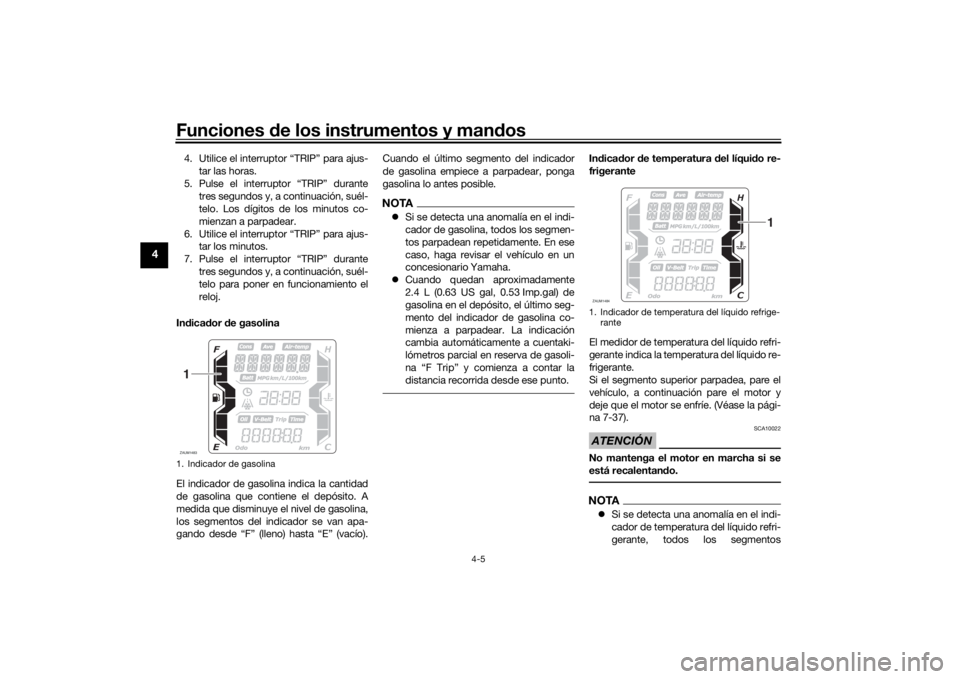

1. Indicador de gasolinaZAUM14831
1. Indicador de temperatura del líquido refrige-
ranteZAUM1484
1
UBBAS0S0.book Page 5 Tuesday, September 8, 2020 10:29 AM

Funciones de los instrumentos y man dos
4-6
4
parpadean repetidamente. En ese ca-
so, haga revisar el vehículo lo antes
posible en un concesionario Yamaha.
 La temperatura del líquido refrigerante
varía con los cambios de tiempo y con
la carga del motor.
Indica dor d e cuentakilómetros parcial
El indicador de cuentakilómetros parcial
está provisto de los elementos siguientes:  cuentakilómetros
 cuentakilómetros parcial
 cuentahoras parcial
 cuentakilómetros parcial de reserva
de gasolina
 cuentakilómetros de cambio de aceite
 cuentakilómetros de cambio de co-
rrea trapezoidal Pulse el interruptor “TRIP” para cambiar la
indicación entre cuentakilómetros “Odo”,
cuentakilómetros parcial “Trip”, cuentaho-
ras parcial “Trip Time”, cuentakilómetros
de cambio de aceite “Oil Trip” y cuentakiló-
metros de cambio de la correa trapezoidal
“V-Belt Trip” en el orden siguiente:
Odo
→ Trip → Trip Time → Oil Trip → V-
Belt Trip → Odo
NOTACuando quedan aproximadamente 2.4 L
(0.63 US gal, 0.53 Imp.gal) de gasolina en
el depósito, el último segmento del indica-
dor de gasolina comienza a parpadear. La
indicación cambia automáticamente a
cuentakilómetros parcial en reserva de ga-
solina “F Trip” y comienza a contar la dis-
tancia recorrida desde ese punto.Cuentakilómetros “O do” y cuentakiló-
metros parcial “Trip”
El cuentakilómetros muestra la distancia
total recorrida por el vehículo.
El cuentakilómetros parcial muestra la dis-
tancia recorrida desde que se puso a cero
por última vez. Para poner a cero el cuentakilómetros par-
cial, selecciónelo pulsando el interruptor
“TRIP” y, a continuación, pulse el interrup-
tor “TRIP” durante tres segundos.
NOTA
El cuentakilómetros se bloquea a
999999.
 Cuando llega a 9999.9, el cuentakiló-
metros parcial se pone a cero y sigue
contando.Cuentahoras parcial “Time”
El cuentahoras parcial indica el tiempo
transcurrido con el interruptor principal en
la posición “ON” desde que se puso a cero
por última vez.
El tiempo máximo que se puede mostrar es
99:59.

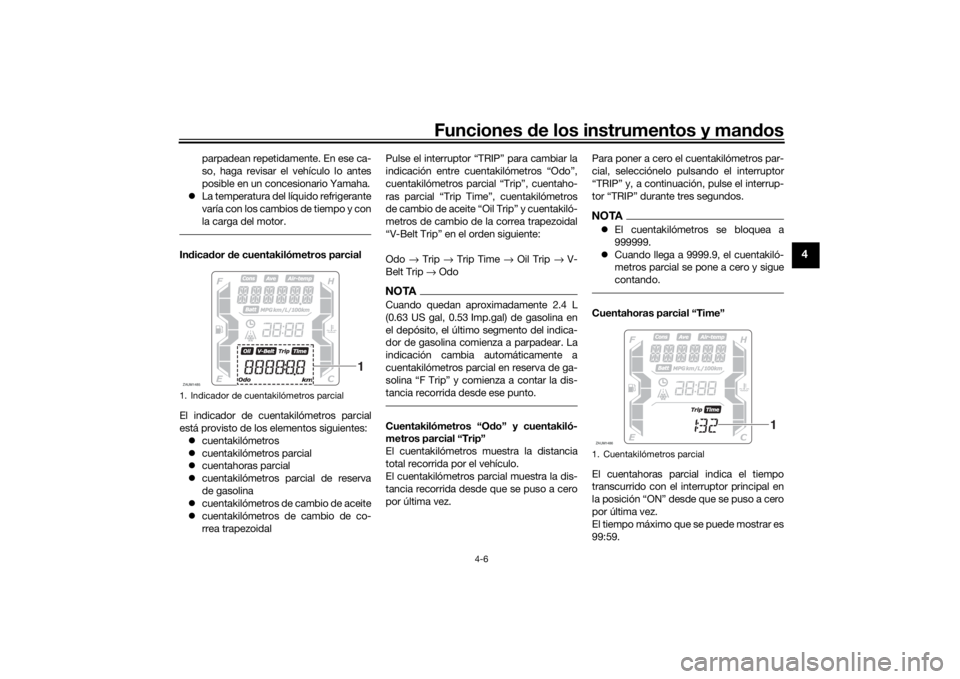

1. Indicador de cuentakilómetros parcialZAUM1485
1
1. Cuentakilómetros parcialZAUM1486
1
UBBAS0S0.book Page 6 Tuesday, September 8, 2020 10:29 AM

Funciones de los instrumentos y man dos
4-7
4
NOTAPara poner a cero el cuentahoras parcial,
selecciónelo pulsando el interruptor “TRIP”
y, a continuación, pulse el interruptor
“TRIP” durante tres segundos.Cuentakilómetros parcial en reserva de
gasolina “F Trip”
Cuando quedan aproximadamente 2.4 L
(0.63 US gal, 0.53 Imp.gal) de gasolina en
el depósito, el último segmento del indica-
dor de gasolina comienza a parpadear. La
indicación cambia automáticamente a
cuentakilómetros parcial en reserva de ga-
solina “F Trip” y comienza a contar la dis- tancia recorrida desde ese punto. En ese
caso, pulse el interruptor “TRIP” para cam-
biar la indicación en el orden siguiente:
F Trip →
Oil Trip → V-Belt Trip → Odo →
Trip → Trip Time → F Trip
Para poner a cero el cuentakilómetros en
reserva de gasolina, selecciónelo pulsando
el interruptor “TRIP” y, a continuación, pul-
se el interruptor “TRIP” durante tres segun-
dos.
El cuentakilómetros parcial en reserva de
gasolina se pone a cero automáticamente y
desaparece después de repostar y recorrer
5 km (3 mi).
Cuentakilómetros de cambio de aceite
“Oil Trip” El cuentakilómetros de cambio de aceite
muestra la distancia recorrida desde el últi-
mo cambio de aceite.
El indicador de cambio de aceite “OIL” par-
padea a los primeros 1000 km (600 mi), lue-
go a los 4000 km (2400 mi) y
posteriormente cada 5000 km (3000 mi)
para indicar que se debe cambiar el aceite
del motor.
Después de cambiar el aceite de motor,
debe reiniciar el indicador y el cuentakiló-
metros de cambio de aceite. Para reiniciar
los dos, seleccione el cuentakilómetros de
cambio de aceite y, a continuación, pulse el
interruptor “TRIP” durante tres segundos.
Mientras el cuentakilómetros de cambio de
aceite está parpadeando, pulse el interrup-
tor “TRIP” durante 15-20 segundos. Suelte
el interruptor “TRIP”; la indicación del
cuentakilómetros de cambio de aceite se
pone a cero.
NOTASi cambia el aceite de motor antes de que
se encienda el indicador (es decir, antes de
que se cumpla el intervalo de cambio pe-
riódico de aceite), deberá poner a cero el
indicador para que se encienda en el mo-
mento correcto.
1. Cuentakilómetros parcial de reserva de ga-
solinaZAUM1487
1
1. Indicador de cambio de aceite “Oil”
2. Cuentakilómetros parcial de cambio de aceiteZAUM14881
2
UBBAS0S0.book Page 7 Tuesday, September 8, 2020 10:29 AM

Funciones de los instrumentos y man dos
4-8
4
Cuentakilómetros de cambio de la co-
rrea trapezoi dal “V-Belt Trip”
El cuentakilómetros de cambio de la correa
trapezoidal muestra la distancia recorrida
desde el último cambio de correa.
El indicador de cambio de la correa trape-
zoidal “V-Belt” parpadea cada 20000 km
(12000 mi) para indicar que se debe cam-
biar la correa.
Después de cambiar la correa, reinicie el in-
dicador y el cuentakilómetros de cambio
de la correa trapezoidal. Para reiniciar los
dos, seleccione el cuentakilómetros de
cambio de la correa trapezoidal y, a conti-
nuación, pulse el interruptor “TRIP” durante
tres segundos. Mientras el cuentakilómetros de cambio de
la correa trapezoidal está parpadeando,
pulse el interruptor “TRIP” durante 15-20
segundos. Suelte el interruptor “TRIP”; la
indicación del cuentakilómetros de cambio
de la correa trapezoidal se pone a cero.
NOTASi cambia la correa antes de que se encien-
da el indicador (es decir, antes de que se
cumpla el intervalo de cambio periódico de
la correa), deberá poner a cero el cuentaki-
lómetros de cambio de la correa para que
el indicador se encienda en el momento co-
rrecto.In
dica dor d e información
El indicador de información está provisto
de los elementos siguientes: 
indicador de la temperatura del aire
 indicador de voltaje de la batería
 indicador del sistema de control de
tracción
 indicador del consumo medio de ga-
solina
 indicador del consumo instantáneo de
gasolina
 indicador de la velocidad media
 función de mensaje de aviso
Selección del in dica dor de información

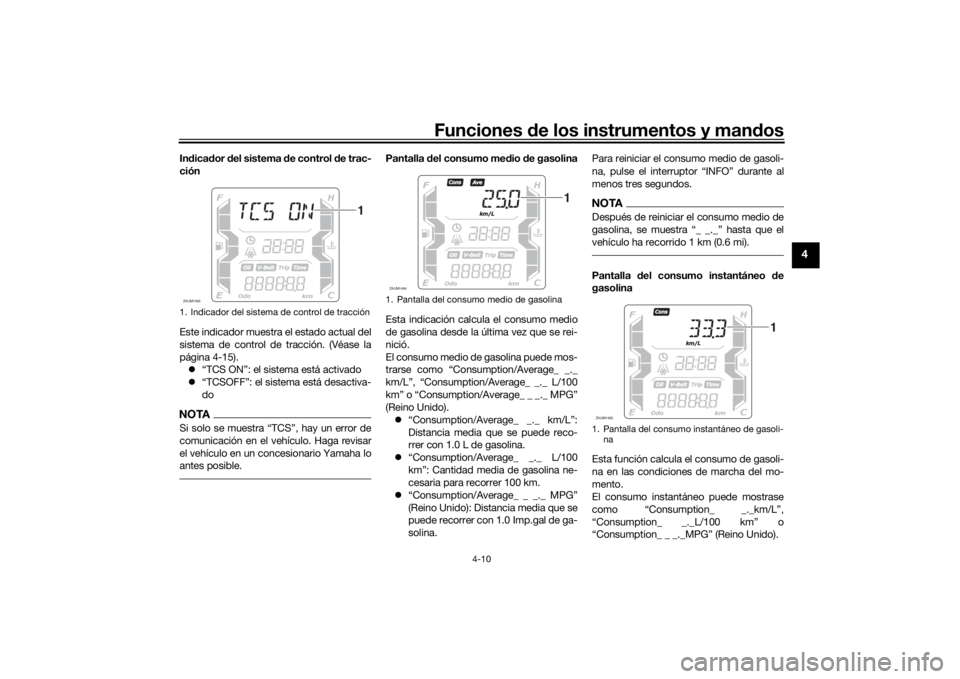

Pulse el interruptor “INFO” para cambiar la
indicación entre temperatura del aire “Air-
temp”, voltaje de la batería “Battery”, con-
trol de tracción “TCS ON” o “TCSOFF”,
consumo medio de gasolina “Consump-
tion/Average_ _._ km/L” o “Consump-
tion/Average_ _._ L/100 km”, consumo
instantáneo de gasolina “Consumption_
_._ km/L” o “Consumption_ _._ L/100 km”
y velocidad media “Average” en el orden si-
guiente:
Air-temp → Battery → TCS ON o TCSOFF
→ Consumption/Average_ _._ km/L →
Consumption/Average_ _._ L/100 km →
Consumption_ _._ km/L → Consumption_
_._ L/100 km → Average → Air-temp
Reino Unido:

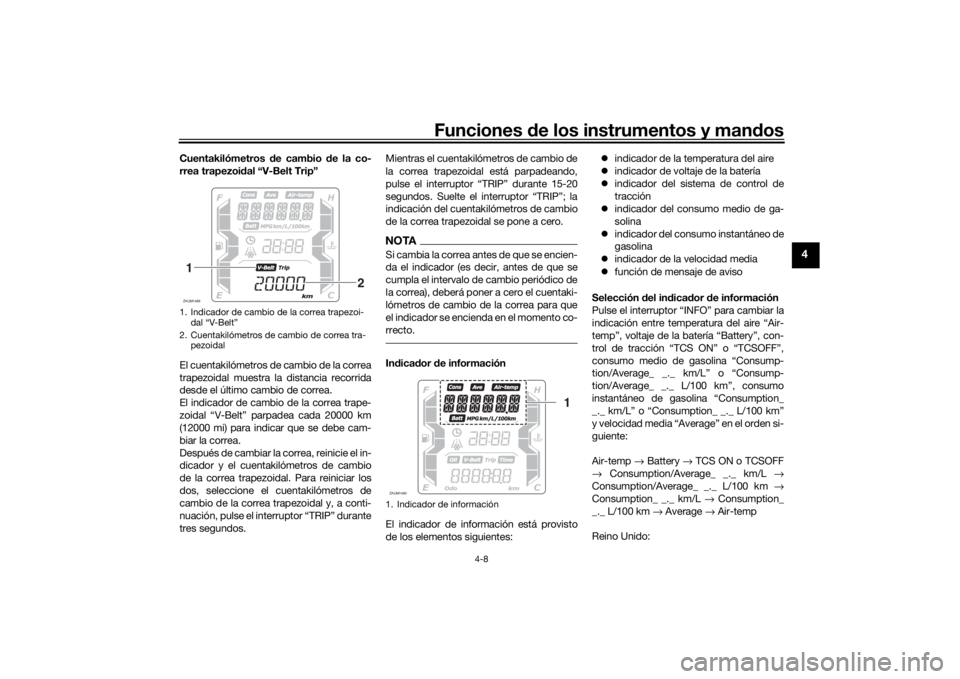

1. Indicador de cambio de la correa trapezoi- dal “V-Belt”
2. Cuentakilómetros de cambio de correa tra- pezoidalZAUM14891
2
1. Indicador de informaciónZAUM1490
1
UBBAS0S0.book Page 8 Tuesday, September 8, 2020 10:29 AM

Funciones de los instrumentos y man dos
4-9
4
Pulse el interruptor “TRIP” para cambiar la
indicación entre temperatura del aire “Air-
temp”, voltaje de la batería “Battery”, con-
trol de tracción “TCS ON” o “TCSOFF”,
consumo medio de gasolina “Consump-
tion/Average_ _._ km/L”, “Consump-
tion/Average_ _._ L/100 km” o
“Consumption/Average_ _ _._MPG”, con-
sumo instantáneo de gasolina
“Consumption_ _._ km/L”, “Consumption_
_._ L/100 km” o “Consumption_ _ _._MPG”
y velocidad media “Average” en el orden si-
guiente:
Air-temp → Battery → TCS ON o TCSOFF
→ Consumption/Average_ _._ km/L →
Consumption/Average_ _._ L/100 km →
Consumption/Average_ _ _._ MPG →
Consumption_ _._ km/L → Consumption_
_._ L/100 km → Consumption_ _ _._ MPG
→ Average → Air-tempNOTA Cuando las unidades seleccionadas
para el indicador son kilómetros, no
se muestra “Consumption/Average_ _
_._MPG” y “Consumption_ _
_._MPG”.
 Cuando las unidades seleccionadas
para el indicador son millas, no se
muestra “Consumption/Average_ _._ km/L”, “Consumption/Average_ _._
L/100 km”, “Consumption_ _._ km/L”
y “Consumption_ _._ L/100 km”.
In
dicación de la temperatura del aire
Muestra la temperatura del aire entre –10 °C
y 50 °C en incrementos de 1 °C.
El indicador de aviso de hielo “ ” parpa-
dea cuando la temperatura se encuentra
por debajo de 4 °C.
La temperatura indicada puede variar con
respecto a la temperatura ambiente real.NOTALa precisión de la indicación de la tempera-
tura puede verse afectada por el calor del
motor cuando se circula a baja velocidad (por debajo de aproximadamente 20 km/h
[12 mi/h]) o al detenerse en señales de trá-
fico, etc.
In
dica dor de voltaje de la batería
Este indicador muestra el estado de carga
actual de la batería.NOTA Si el motor gira lentamente cuando se
utiliza el interruptor de arranque, haga
cargar la batería en un concesionario
Yamaha.
 Si la indicación del voltaje de la batería
es “---”, haga revisar la batería en un
concesionario Yamaha.
1. Indicación de la temperatura del aire
2. Indicador de aviso de hielo “ ”ZAUM1491
1
2
1. Indicador de voltaje de la bateríaZAUM1492
1
UBBAS0S0.book Page 9 Tuesday, September 8, 2020 10:29 AM

Funciones de los instrumentos y man dos
4-10
4
In dica dor del sistema d e control de trac-
ción
Este indicador muestra el estado actual del
sistema de control de tracción. (Véase la
página 4-15).  “TCS ON”: el sistema está activado
 “TCSOFF”: el sistema está desactiva-
doNOTASi solo se muestra “TCS”, hay un error de
comunicación en el vehículo. Haga revisar
el vehículo en un concesionario Yamaha lo
antes posible.
Pantalla del consumo me dio de gasolina
Esta indicación calcula el consumo medio
de gasolina desde la última vez que se rei-
nició.
El consumo medio de gasolina puede mos-
trarse como “Consumption/Average_ _._
km/L”, “Consumption/Average_ _._ L/100
km” o “Consumption/Average_ _ _._ MPG”
(Reino Unido).  “Consumption/Average_ _._ km/L”:
Distancia media que se puede reco-
rrer con 1.0 L de gasolina.
 “Consumption/Average_ _._ L/100
km”: Cantidad media de gasolina ne-
cesaria para recorrer 100 km.
 “Consumption/Average_ _ _._ MPG”
(Reino Unido): Distancia media que se
puede recorrer con 1.0 Imp.gal de ga-
solina. Para reiniciar el consumo medio de gasoli-
na, pulse el interruptor “INFO” durante al
menos tres segundos.
NOTADespués de reiniciar el consumo medio de
gasolina, se muestra “_ _._” hasta que el
vehículo ha recorrido 1 km (0.6 mi).Pantalla
del consumo instantáneo d e
gasolina
Esta función calcula el consumo de gasoli-
na en las condiciones de marcha del mo-
mento.
El consumo instantáneo puede mostrase
como “Consumption_ _._km/L”,
“Consumption_ _._L/100 km” o
“Consumption_ _ _._MPG” (Reino Unido).
1. Indicador del sistema de control de tracciónZAUM1493
1
1. Pantalla del consumo medio de gasolinaZAUM1494
1
1. Pantalla del consumo instantáneo de gasoli- naZAUM1495
1
UBBAS0S0.book Page 10 Tuesday, September 8, 2020 10:29 AM

Funciones de los instrumentos y man dos
4-11
4
 “Consumption_ _._km/L”: Distancia
que se puede recorrer con 1.0 L de
gasolina en las condiciones de mar-
cha del momento.
 “Consumption_ _._L/100 km”: Canti-
dad de gasolina necesaria para reco-
rrer 100 km en las condiciones de
marcha del momento.
 “Consumption_ _ _._MPG” (Reino
Unido): Distancia que se puede reco-
rrer con 1.0 Imp.gal de gasolina en las
condiciones de marcha del momento.NOTACuando se circula a menos de 10 km/h
(6 mi/h), se muestra “_ _._”.Indica dor de veloci dad me dia Muestra la velocidad media “Average_ _
_kmh” o “Average_ _ _MPH” (Reino Unido).
La velocidad media es la distancia total di-
vidida por el tiempo total (con el interruptor
principal en la posición “ON”) desde que el
indicador se puso a cero por última vez.
El indicador muestra la velocidad media
desde que se puso a cero por última vez.
Para poner a cero el indicador de velocidad
media, selecciónelo pulsando el interruptor
“INFO” y, a continuación, pulse el interrup-
tor “INFO” durante tres segundos.
Función
de mensaje d e aviso
Esta función muestra un mensaje de aviso
correspondiente al aviso actual.
“L FUEL”: Se muestra cuando el último
segmento del indicador de gasolina co-
mienza a parpadear. Si se muestra “L
FUEL”, ponga gasolina lo antes posible.
“H TEMP”: Se muestra cuando el segmen-
to superior del indicador de temperatura
del refrigerante comienza a parpadear. Si
se muestra “H TEMP”, detenga el vehículo,
pare el motor y deje que se enfríe.
“ICE”: Se muestra cuando el indicador de
aviso de hielo “ ” comienza a parpadear.
Si se muestra “ICE”, vigile la presencia de
hielo en la calzada. “OIL SERV”: Se muestra cuando el indica-
dor de cambio de aceite “OIL” comienza a
parpadear. Si se muestra “OIL SERV”,
cambie el aceite del motor y, a continua-
ción, reinicie el indicador de cambio de
aceite y el cuentakilómetros de cambio de
aceite.
“V-BELT SERV”: Se muestra cuando el in-
dicador de cambio de la correa trapezoidal
“V-Belt” comienza a parpadear. Si se
muestra “V-BELT SERV”, cambie la correa
trapezoidal y, a continuación, reinicie el in-
dicador y el cuentakilómetros de cambio
de la correa trapezoidal.
Cuando hay dos o más avisos, los mensa-
jes de aviso se muestran en el orden si-
guiente:
L FUEL
→ H TEMP → ICE → OIL SERV →

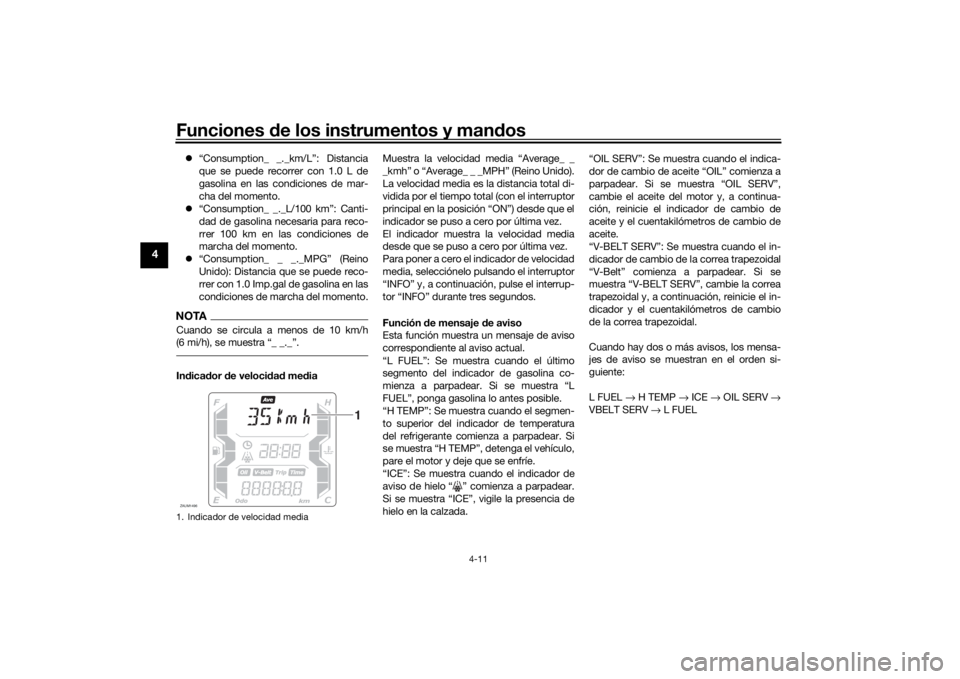

VBELT SERV → L FUEL1. Indicador de velocidad mediaZAUM1496
1
UBBAS0S0.book Page 11 Tuesday, September 8, 2020 10:29 AM

Funciones de los instrumentos y man dos
4-12
4
SAU1234R
Interruptores del manillarIzquier da Derecha
SAU54203
Conmuta
dor d e la luz de cruce/carrete-
ra/Interruptor de ráfagas
“//PASS”
Sitúe este interruptor en “ ” para poner
la luz de carretera y en “ ” para poner la
luz de cruce.
Para hacer ráfagas, pulse el interruptor ha-
cia abajo a la posición “PASS” mientras los
faros estén en posición de luz de cruce.
SAU12461
Interruptor de intermitencia “ / ”
Para señalar un giro a la derecha pulse este
interruptor hacia la posición “ ”. Para se-
ñalar un giro a la izquierda pulse este inte-
rruptor hacia la posición “ ”. Cuando lo
suelte, el interruptor volverá a su posición
central. Para apagar los intermitentes pulse
el interruptor una vez éste haya regresado
a su posición central.
SAU12501
Interruptor de la bocina “ ”
Pulse este interruptor para hacer sonar la
bocina.
1. Conmutador de la luz de cruce/carretera/In- terruptor de ráfagas “ / /PASS”
2. Interruptor de intermitencia “ / ”
3. Interruptor de la bocina “ ”
123
1. Interruptor de paro/marcha/arranque “//”
2. Interruptor de luces de emergencia “ ”
3. Interruptor “TRIP/INFO”
123
UBBAS0S0.book Page 12 Tuesday, September 8, 2020 10:29 AM

Funciones de los instrumentos y man dos
4-13
4
SAU54213
Interruptor d e paro/marcha/arranque
“//”
Para poner el motor en marcha con el
arranque eléctrico, sitúe este interruptor
en “ ” y, a continuación, púlselo
hacia “ ”. Véanse las instrucciones de
arranque en la página 6-2 antes de arrancar
el motor.
Sitúe este interruptor en “ ” para parar el
motor en caso de emergencia, por ejemplo
si el vehículo vuelca o se atasca el cable del
acelerador.
SAU78190
Interruptor de luces de emergencia “ ”
Con el interruptor principal en la posición
“ON” o “ ”, utilice este interruptor para
encender las luces de emergencia (todos
los intermitentes parpadean simultánea-
mente).
Las luces de emergencia se utilizan en
caso de emergencia o para avisar a otros
conductores cuando detenga su vehículo
en un lugar en el que pueda representar un
peligro para el tráfico.
ATENCIÓN
SCA10062
No utilice las luces d e emergencia du-
rante un perio do prolonga do con el mo-
tor para do, ya que pue de descargarse la
batería.
SAU78491
Interruptor “TRIP/INFO”
Este interruptor se utiliza para efectuar
cambios de ajuste y visualización en el indi-
cador multifunción. Para más información,
consulte la página 4-4.
Para utilizar el interruptor “TRIP”, mueva el
interruptor “TRIP/INFO” en la dirección (a).
Para utilizar el interruptor “INFO”, mueva el
interruptor “TRIP/INFO” en la dirección (b).
SAU12902
Maneta del freno d elanteroLa maneta de freno delantero está situada
en el lado derecho del manillar. Para aplicar
el freno delantero, tire de esta maneta hacia
el puño del acelerador.
1. Interruptor “TRIP/INFO”1 (b)
(a)
1. Maneta del freno delantero
1
UBBAS0S0.book Page 13 Tuesday, September 8, 2020 10:29 AM
