YAMAHA XMAX 300 2021 Manuale de Empleo (in Spanish)

Mantenimiento y ajustes periódicos7-8
7
SAU79370

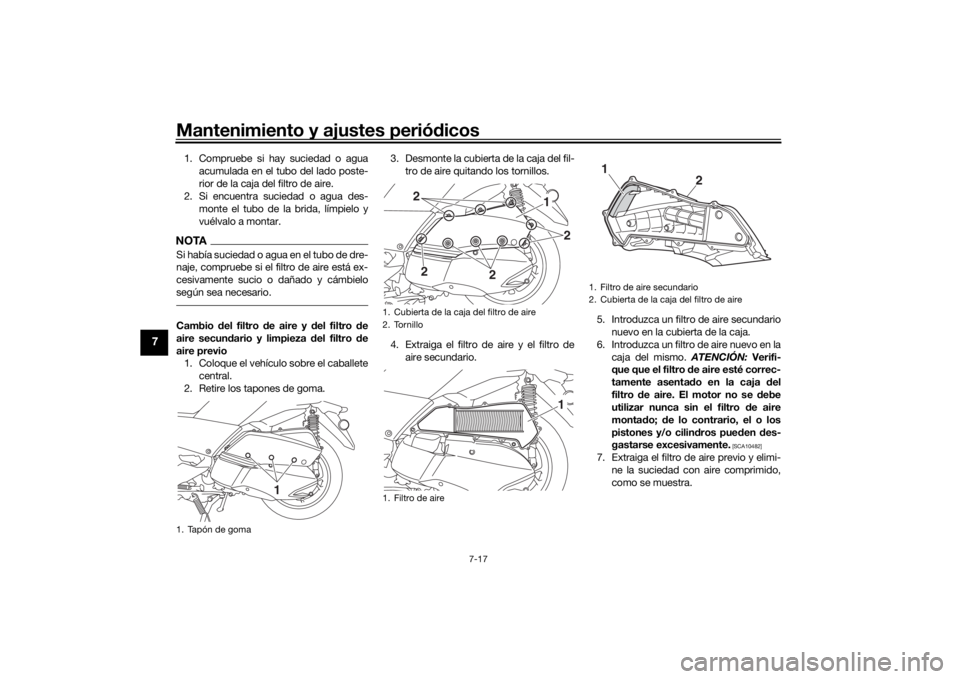

NOTA Filtro de aire del motor y filtro de aire de la correa trapezoidal
• El filtro de aire del motor de este modelo está dotado de un elemento de papel desechable; dicho elemento está revestido de
aceite y, para no dañarlo, no se debe limpiar con aire comprimido.
• Si se utiliza el vehículo en lugares especialmente húmedos o polvorientos, se debe cambiar el filtro de aire del motor y el fi ltro de
aire secundario y se debe revisar el filtro de aire de la correa trapezoidal con mayor frecuencia.
 Mantenimiento del freno hidráulico
• Después de desmontar las bombas de freno y las pinzas, cambie siempre el líquido de frenos. Compruebe regularmente los ni- veles de líquido de frenos y llene los depósitos según sea necesario.
• Cada dos años cambie los componentes internos de las bombas de freno y de las pinzas y cambie el líquido de freno.
• Cambie los tubos de freno cada cuatro años y siempre que estén agrietados o dañados.28 *Caja y cable d
el
puño del acelera dor • Comprobar funcionamiento y jue-
go.
• Ajustar el juego del cable del ace- lerador si es necesario.
• Lubricar la caja y el cable del puño del acelerador. √√√√√
29 *Luces, señales e in-
terruptores • Comprobar funcionamiento.
• Ajustar la luz del faro.
√√√√√√
N.º ELEMENTO
COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO LECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN ANUAL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
UBBAS0S0.book Page 8 Tuesday, September 8, 2020 10:29 AM

Mantenimiento y ajustes periódicos
7-9
7
SAU18752

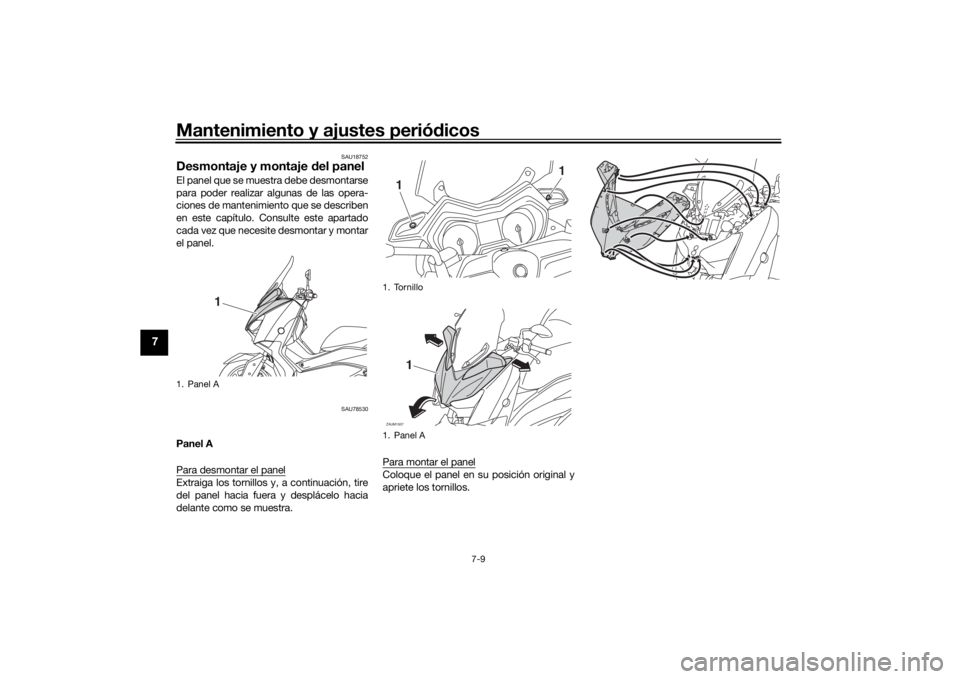

Desmontaje y montaje d el panelEl panel que se muestra debe desmontarse
para poder realizar algunas de las opera-
ciones de mantenimiento que se describen
en este capítulo. Consulte este apartado
cada vez que necesite desmontar y montar
el panel.
SAU78530
Panel A
Para desmontar el panelExtraiga los tornillos y, a continuación, tire
del panel hacia fuera y desplácelo hacia
delante como se muestra. Para montar el panel
Coloque el panel en su posición original y
apriete los tornillos.
1. Panel A
1
1. Tornillo
1. Panel A
1
1
ZAUM1507
1
UBBAS0S0.book Page 9 Tuesday, September 8, 2020 10:29 AM

Mantenimiento y ajustes periódicos7-10
7
SAU19623

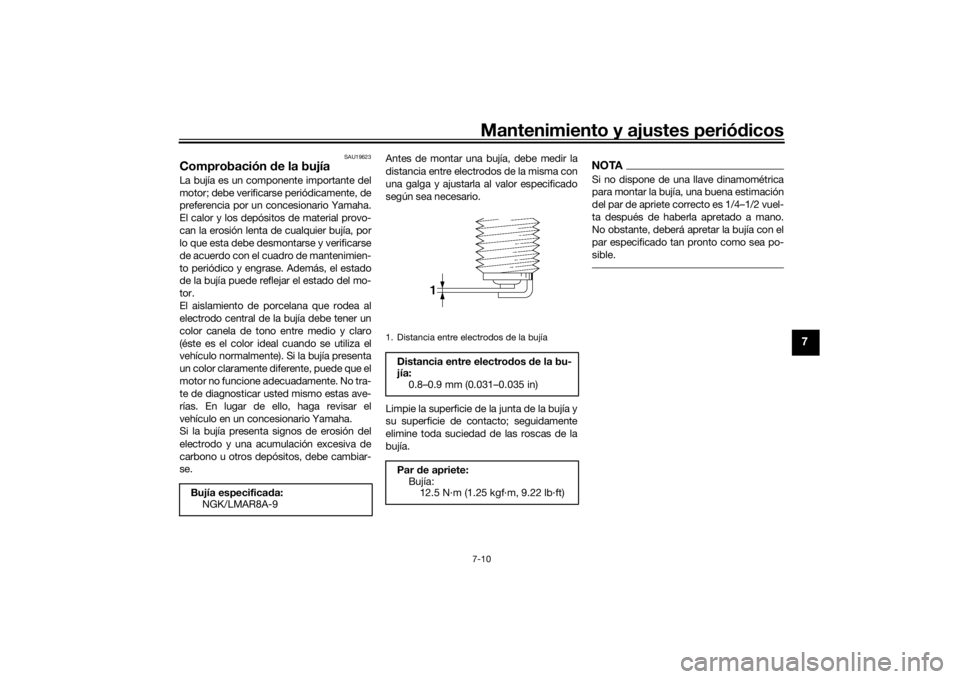

Comprobación de la bujíaLa bujía es un componente importante del
motor; debe verificarse periódicamente, de
preferencia por un concesionario Yamaha.
El calor y los depósitos de material provo-
can la erosión lenta de cualquier bujía, por
lo que esta debe desmontarse y verificarse
de acuerdo con el cuadro de mantenimien-
to periódico y engrase. Además, el estado
de la bujía puede reflejar el estado del mo-
tor.
El aislamiento de porcelana que rodea al
electrodo central de la bujía debe tener un
color canela de tono entre medio y claro
(éste es el color ideal cuando se utiliza el
vehículo normalmente). Si la bujía presenta
un color claramente diferente, puede que el
motor no funcione adecuadamente. No tra-
te de diagnosticar usted mismo estas ave-
rías. En lugar de ello, haga revisar el
vehículo en un concesionario Yamaha.
Si la bujía presenta signos de erosión del
electrodo y una acumulación excesiva de
carbono u otros depósitos, debe cambiar-
se. Antes de montar una bujía, debe medir la
distancia entre electrodos de la misma con
una galga y ajustarla al valor especificado
según sea necesario.
Limpie la superficie de la junta de la bujía y
su superficie de contacto; seguidamente
elimine toda suciedad de las roscas de la
bujía.
NOTASi no dispone de una llave dinamométrica
para montar la bujía, una buena estimación
del par de apriete correcto es 1/4–1/2 vuel-
ta después de haberla apretado a mano.
No obstante, deberá apretar la bujía con el
par especificado tan pronto como sea po-
sible.
Bujía especificad
a:
NGK/LMAR8A-9
1. Distancia entre electrodos de la bujía
Distancia entre electro dos d e la bu-
jía:
0.8–0.9 mm (0.031–0.035 in)
Par de apriete:
Bujía: 12.5 N·m (1.25 kgf·m, 9.22 lb·ft)
UBBAS0S0.book Page 10 Tuesday, September 8, 2020 10:29 AM

Mantenimiento y ajustes periódicos
7-11
7
SAU36112

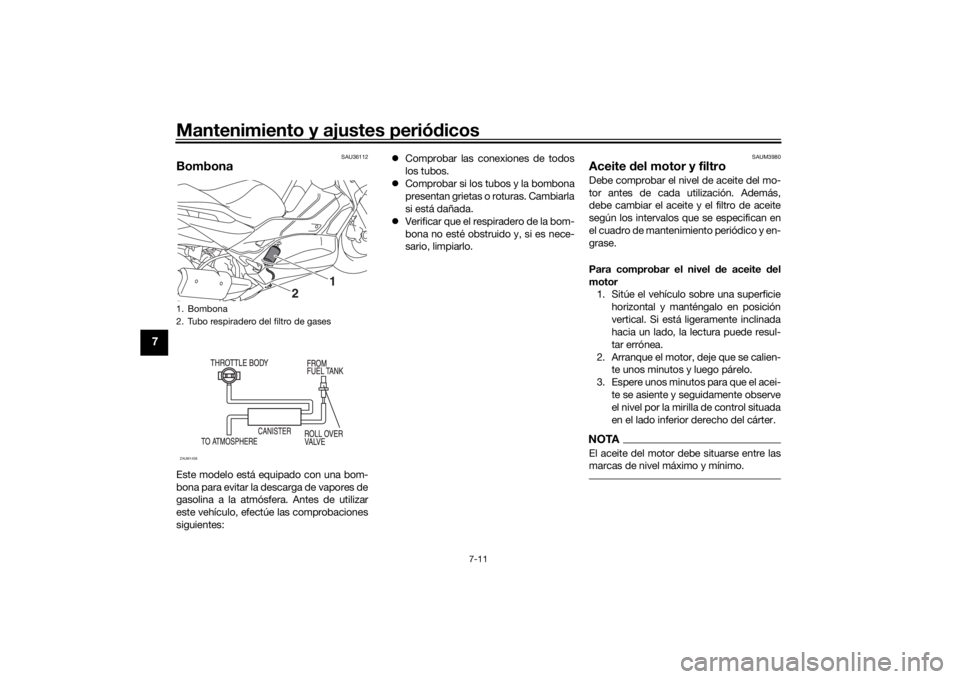

BombonaEste modelo está equipado con una bom-
bona para evitar la descarga de vapores de
gasolina a la atmósfera. Antes de utilizar
este vehículo, efectúe las comprobaciones
siguientes: 
Comprobar las conexiones de todos
los tubos.
 Comprobar si los tubos y la bombona
presentan grietas o roturas. Cambiarla
si está dañada.
 Verificar que el respiradero de la bom-
bona no esté obstruido y, si es nece-
sario, limpiarlo.
SAUM3980
Aceite del motor y filtroDebe comprobar el nivel de aceite del mo-
tor antes de cada utilización. Además,
debe cambiar el aceite y el filtro de aceite
según los intervalos que se especifican en
el cuadro de mantenimiento periódico y en-
grase.
Para comprobar el nivel de aceite del
motor 1. Sitúe el vehículo sobre una superficie
horizontal y manténgalo en posición
vertical. Si está ligeramente inclinada
hacia un lado, la lectura puede resul-
tar errónea.
2. Arranque el motor, deje que se calien- te unos minutos y luego párelo.
3. Espere unos minutos para que el acei- te se asiente y seguidamente observe
el nivel por la mirilla de control situada
en el lado inferior derecho del cárter.NOTAEl aceite del motor debe situarse entre las
marcas de nivel máximo y mínimo.
1. Bombona
2. Tubo respiradero del filtro de gases
2
1
ZAUM1458
UBBAS0S0.book Page 11 Tuesday, September 8, 2020 10:29 AM

Mantenimiento y ajustes periódicos7-12
7

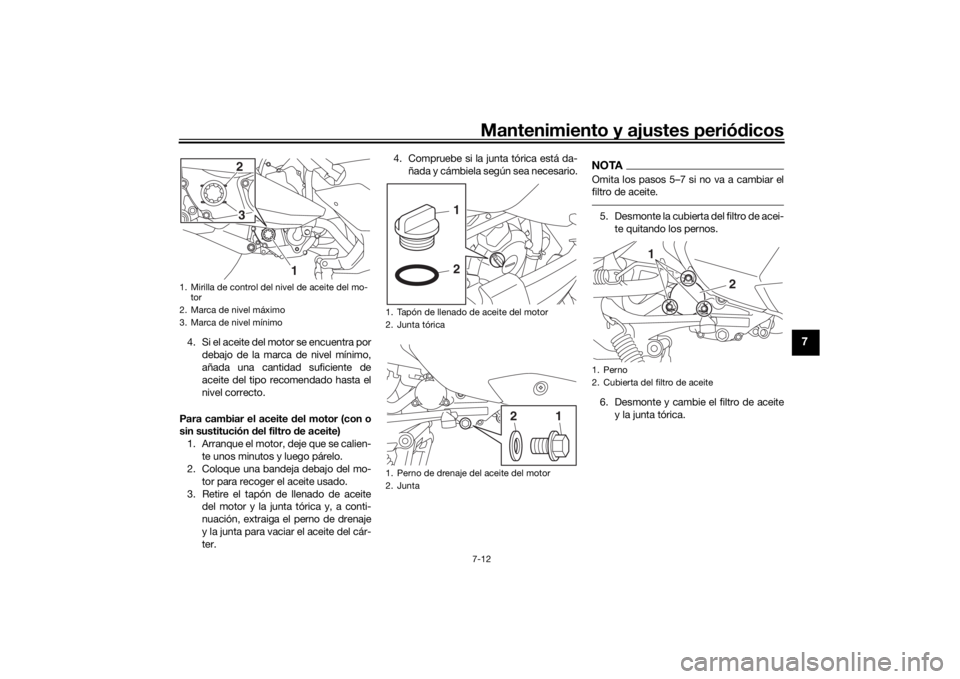

4. Si el aceite del motor se encuentra por
debajo de la marca de nivel mínimo,
añada una cantidad suficiente de
aceite del tipo recomendado hasta el
nivel correcto.
Para cambiar el aceite del motor (con o
sin sustitución del filtro de aceite)
1. Arranque el motor, deje que se calien- te unos minutos y luego párelo.
2. Coloque una bandeja debajo del mo-
tor para recoger el aceite usado.
3. Retire el tapón de llenado de aceite del motor y la junta tórica y, a conti-
nuación, extraiga el perno de drenaje
y la junta para vaciar el aceite del cár-
ter. 4. Compruebe si la junta tórica está da-
ñada y cámbiela según sea necesario.
NOTAOmita los pasos 5–7 si no va a cambiar el
filtro de aceite.5. Desmonte la cubierta del filtro de acei-te quitando los pernos.
6. Desmonte y cambie el filtro de aceite y la junta tórica.
1. Mirilla de control del nivel de aceite del mo-tor
2. Marca de nivel máximo
3. Marca de nivel mínimo
3
1
2
1. Tapón de llenado de aceite del motor
2. Junta tórica
1. Perno de drenaje del aceite del motor
2. Junta
1
2
1
2
1. Perno
2. Cubierta del filtro de aceite
2
1
UBBAS0S0.book Page 12 Tuesday, September 8, 2020 10:29 AM

Mantenimiento y ajustes periódicos
7-13
7

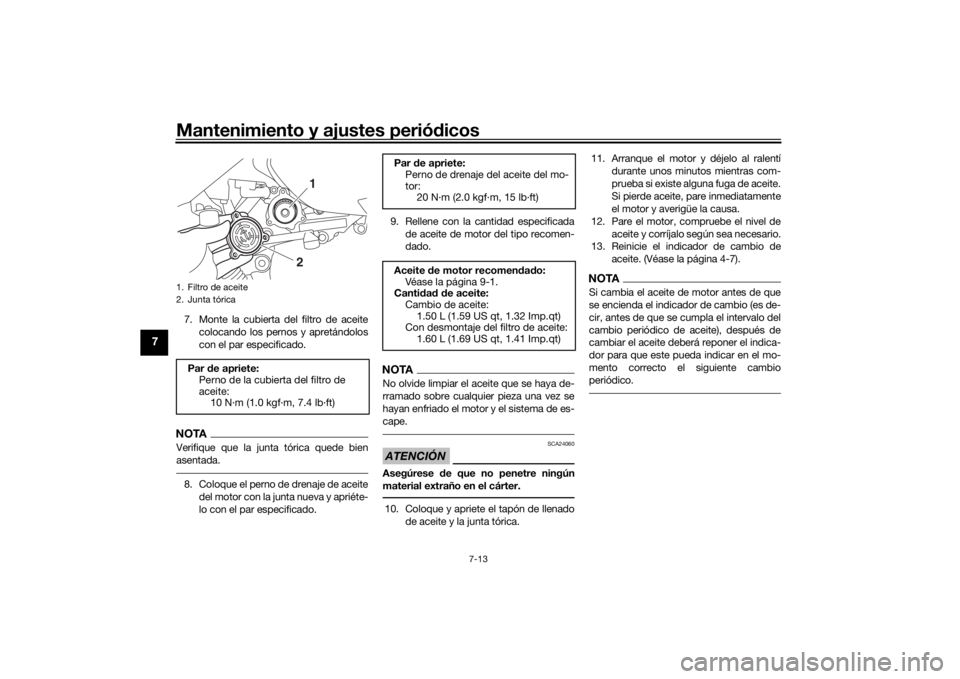

7. Monte la cubierta del filtro de aceite
colocando los pernos y apretándolos
con el par especificado.NOTAVerifique que la junta tórica quede bien
asentada.8. Coloque el perno de drenaje de aceitedel motor con la junta nueva y apriéte-
lo con el par especificado. 9. Rellene con la cantidad especificada
de aceite de motor del tipo recomen-
dado.
NOTANo olvide limpiar el aceite que se haya de-
rramado sobre cualquier pieza una vez se
hayan enfriado el motor y el sistema de es-
cape.ATENCIÓN
SCA24060
Asegúrese de que no penetre ningún
material extraño en el cárter.10. Coloque y apriete el tapón de llenado
de aceite y la junta tórica. 11. Arranque el motor y déjelo al ralentí
durante unos minutos mientras com-
prueba si existe alguna fuga de aceite.
Si pierde aceite, pare inmediatamente
el motor y averigüe la causa.
12. Pare el motor, compruebe el nivel de aceite y corríjalo según sea necesario.
13. Reinicie el indicador de cambio de
aceite. (Véase la página 4-7).
NOTASi cambia el aceite de motor antes de que
se encienda el indicador de cambio (es de-
cir, antes de que se cumpla el intervalo del
cambio periódico de aceite), después de
cambiar el aceite deberá reponer el indica-
dor para que este pueda indicar en el mo-
mento correcto el siguiente cambio
periódico.
1. Filtro de aceite
2. Junta tóricaPar de apriete:
Perno de la cubierta del filtro de
aceite: 10 N·m (1.0 kgf·m, 7.4 lb·ft)
1
2
Par de apriete:
Perno de drenaje del aceite del mo-
tor: 20 N·m (2.0 kgf·m, 15 lb·ft)
Aceite de motor recomen dad o:
Véase la página 9-1.
Canti dad d e aceite:
Cambio de aceite:
1.50 L (1.59 US qt, 1.32 Imp.qt)
Con desmontaje del filtro de aceite: 1.60 L (1.69 US qt, 1.41 Imp.qt)
UBBAS0S0.book Page 13 Tuesday, September 8, 2020 10:29 AM

Mantenimiento y ajustes periódicos7-14
7
SAU20067

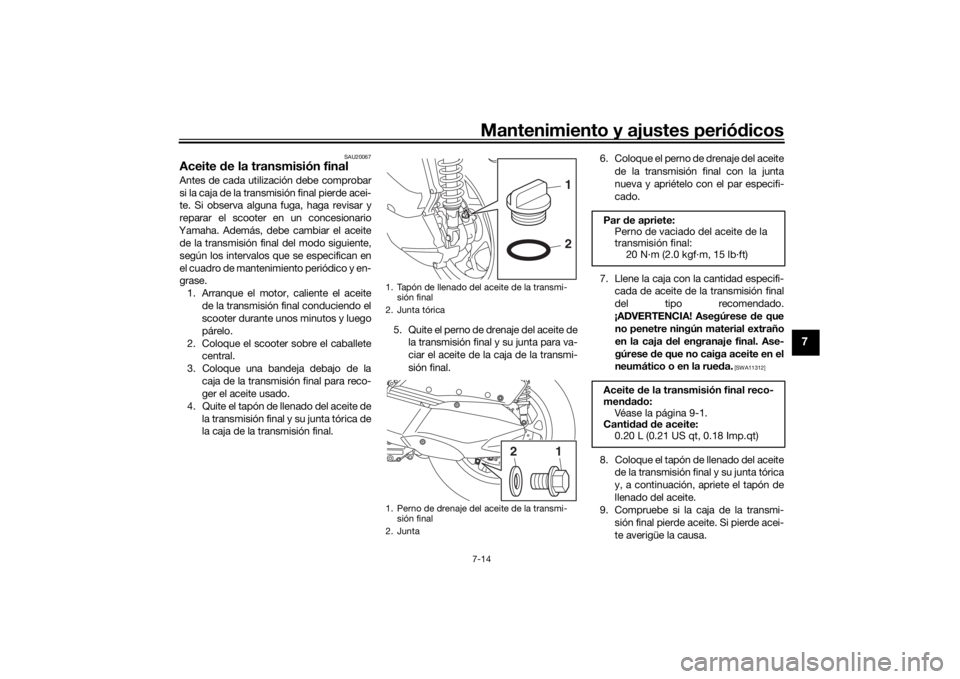

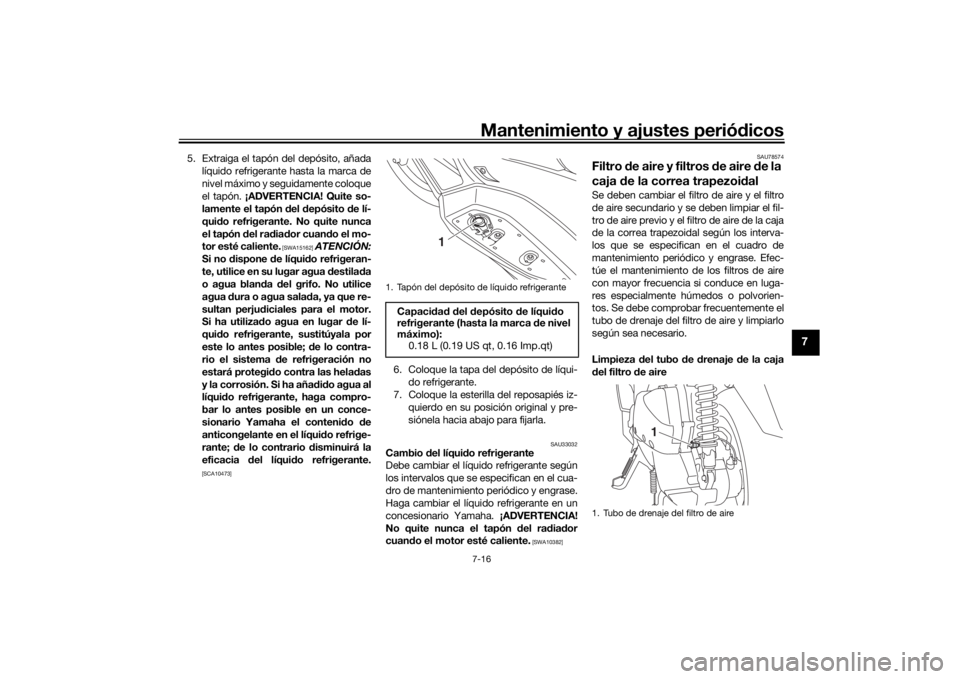

Aceite de la transmisión finalAntes de cada utilización debe comprobar
si la caja de la transmisión final pierde acei-
te. Si observa alguna fuga, haga revisar y
reparar el scooter en un concesionario
Yamaha. Además, debe cambiar el aceite de la transmisión final del modo siguiente,
según los intervalos que se especifican en
el cuadro de mantenimiento periódico y en-
grase.
1. Arranque el motor, caliente el aceite de la transmisión final conduciendo el
scooter durante unos minutos y luego
párelo.
2. Coloque el scooter sobre el caballete central.
3. Coloque una bandeja debajo de la caja de la transmisión final para reco-
ger el aceite usado.
4. Quite el tapón de llenado del aceite de la transmisión final y su junta tórica de
la caja de la transmisión final. 5. Quite el perno de drenaje del aceite de
la transmisión final y su junta para va-
ciar el aceite de la caja de la transmi-
sión final. 6. Coloque el perno de drenaje del aceite
de la transmisión final con la junta
nueva y apriételo con el par especifi-
cado.
7. Llene la caja con la cantidad especifi- cada de aceite de la transmisión final
del tipo recomendado.
¡ADVERTENCIA! Asegúrese de que
no penetre ningún material extraño
en la caja del engranaje final. Ase-
gúrese de que no caiga aceite en el
neumático o en la rue da.
[SWA11312]
8. Coloque el tapón de llenado del aceite
de la transmisión final y su junta tórica
y, a continuación, apriete el tapón de
llenado del aceite.
9. Compruebe si la caja de la transmi-
sión final pierde aceite. Si pierde acei-
te averigüe la causa.
1. Tapón de llenado del aceite de la transmi-sión final
2. Junta tórica
1. Perno de drenaje del aceite de la transmi- sión final
2. Junta
1
21
2
Par de apriete:
Perno de vaciado del aceite de la
transmisión final:
20 N·m (2.0 kgf·m, 15 lb·ft)
Aceite de la transmisión final reco-
men dad o:
Véase la página 9-1.
Canti dad d e aceite:
0.20 L (0.21 US qt, 0.18 Imp.qt)
UBBAS0S0.book Page 14 Tuesday, September 8, 2020 10:29 AM

Mantenimiento y ajustes periódicos
7-15
7
SAUS1203

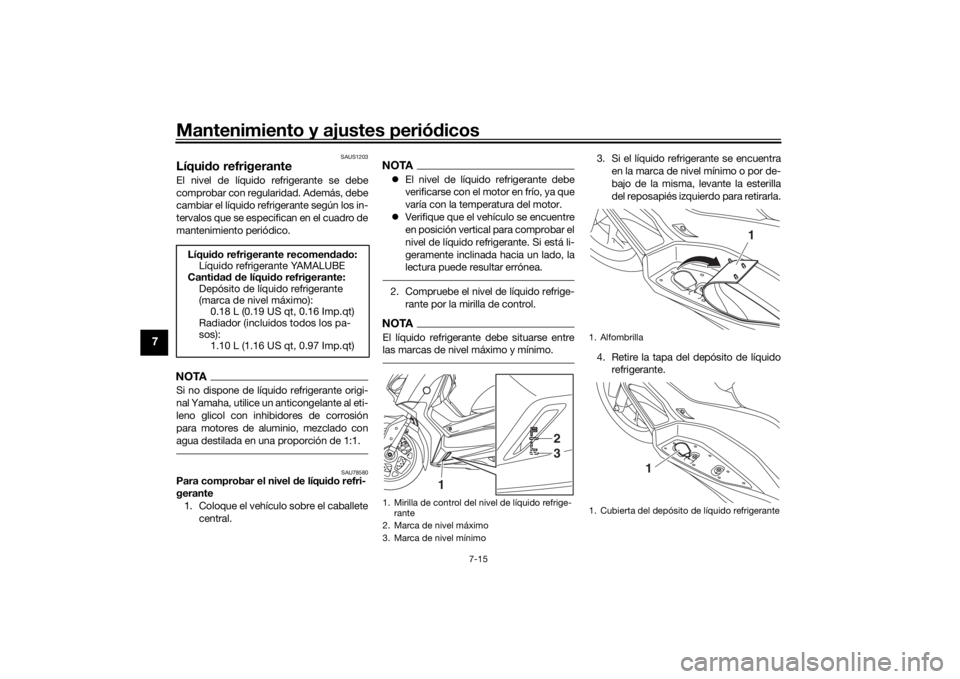

Líqui do refrigeranteEl nivel de líquido refrigerante se debe
comprobar con regularidad. Además, debe
cambiar el líquido refrigerante según los in-
tervalos que se especifican en el cuadro de
mantenimiento periódico.NOTASi no dispone de líquido refrigerante origi-
nal Yamaha, utilice un anticongelante al eti-
leno glicol con inhibidores de corrosión
para motores de aluminio, mezclado con
agua destilada en una proporción de 1:1.
SAU78580
Para comprobar el nivel de líqui do refri-
gerante
1. Coloque el vehículo sobre el caballete central.
NOTAEl nivel de líquido refrigerante debe
verificarse con el motor en frío, ya que
varía con la temperatura del motor.
 Verifique que el vehículo se encuentre
en posición vertical para comprobar el
nivel de líquido refrigerante. Si está li-
geramente inclinada hacia un lado, la
lectura puede resultar errónea.2. Compruebe el nivel de líquido refrige-
rante por la mirilla de control.NOTAEl líquido refrigerante debe situarse entre
las marcas de nivel máximo y mínimo.
3. Si el líquido refrigerante se encuentraen la marca de nivel mínimo o por de-
bajo de la misma, levante la esterilla
del reposapiés izquierdo para retirarla.
4. Retire la tapa del depósito de líquido refrigerante.
Líqui
do refrigerante recomen dad o:
Líquido refrigerante YAMALUBE
Canti dad d e líqui do refrigerante:
Depósito de líquido refrigerante
(marca de nivel máximo): 0.18 L (0.19 US qt, 0.16 Imp.qt)
Radiador (incluidos todos los pa-
sos): 1.10 L (1.16 US qt, 0.97 Imp.qt)
1. Mirilla de control del nivel de líquido refrige-
rante
2. Marca de nivel máximo
3. Marca de nivel mínimo
1
23
1. Alfombrilla
1. Cubierta del depósito de líquido refrigerante
1
1
UBBAS0S0.book Page 15 Tuesday, September 8, 2020 10:29 AM

Mantenimiento y ajustes periódicos7-16
7
5. Extraiga el tapón del depósito, añada
líquido refrigerante hasta la marca de
nivel máximo y seguidamente coloque
el tapón. ¡ADVERTENCIA! Quite so-
lamente el tapón del depósito de lí-
qui do refrigerante. No quite nunca
el tapón del rad iador cuan do el mo-
tor esté caliente.
[SWA15162]
ATENCIÓN:
Si no d ispone de líqui do refrigeran-
te, utilice en su lugar agua destila da
o agua blan da del grifo. No utilice
agua dura o agua sala da, ya que re-
sultan perju diciales para el motor.
Si ha utiliza do agua en lugar de lí-
qui do refrigerante, sustitúyala por
este lo antes posible; de lo contra-
rio el sistema de refrigeración no
estará protegi do contra las hela das
y la corrosión. Si ha añad id o agua al
líqui do refrigerante, haga compro-
bar lo antes posible en un conce-
sionario Yamaha el conteni do de
anticongelante en el líqui do refrige-
rante; de lo contrario d isminuirá la
eficacia del líqui do refrigerante.
[SCA10473]
6. Coloque la tapa del depósito de líqui-
do refrigerante.
7. Coloque la esterilla del reposapiés iz- quierdo en su posición original y pre-
siónela hacia abajo para fijarla.
SAU33032
Cambio del líqui do refrigerante
Debe cambiar el líquido refrigerante según
los intervalos que se especifican en el cua-
dro de mantenimiento periódico y engrase.
Haga cambiar el líquido refrigerante en un
concesionario Yamaha. ¡ADVERTENCIA!
No quite nunca el tapón del ra dia dor
cuan do el motor esté caliente.
[SWA10382] SAU78574
Filtro
de aire y filtros de aire d e la
caja de la correa trapezoi dalSe deben cambiar el filtro de aire y el filtro
de aire secundario y se deben limpiar el fil-
tro de aire previo y el filtro de aire de la caja
de la correa trapezoidal según los interva-
los que se especifican en el cuadro de
mantenimiento periódico y engrase. Efec-
túe el mantenimiento de los filtros de aire
con mayor frecuencia si conduce en luga-
res especialmente húmedos o polvorien-
tos. Se debe comprobar frecuentemente el
tubo de drenaje del filtro de aire y limpiarlo
según sea necesario.
Limpieza del tubo de drenaje de la caja
d el filtro de aire
1. Tapón del depósito de líquido refrigerante
Capaci dad d el depósito de líqui do
refrigerante (hasta la marca de nivel
máximo): 0.18 L (0.19 US qt, 0.16 Imp.qt)
1
1. Tubo de drenaje del filtro de aire
1
UBBAS0S0.book Page 16 Tuesday, September 8, 2020 10:29 AM

Mantenimiento y ajustes periódicos
7-17
7
1. Compruebe si hay suciedad o agua
acumulada en el tubo del lado poste-
rior de la caja del filtro de aire.
2. Si encuentra suciedad o agua des- monte el tubo de la brida, límpielo y
vuélvalo a montar.NOTASi había suciedad o agua en el tubo de dre-
naje, compruebe si el filtro de aire está ex-
cesivamente sucio o dañado y cámbielo
según sea necesario.Cambio del filtro d e aire y del filtro de
aire secun dario y limpieza d el filtro de
aire previo 1. Coloque el vehículo sobre el caballete
central.
2. Retire los tapones de goma. 3. Desmonte la cubierta de la caja del fil-
tro de aire quitando los tornillos.
4. Extraiga el filtro de aire y el filtro de aire secundario. 5. Introduzca un filtro de aire secundario
nuevo en la cubierta de la caja.
6. Introduzca un filtro de aire nuevo en la caja del mismo. ATENCIÓN: Verifi-
que que el filtro d e aire esté correc-
tamente asenta do en la caja d el
filtro de aire. El motor no se d ebe
utilizar nunca sin el filtro de aire
monta do; de lo contrario, el o los
pistones y/o cilin dros pue den des-
gastarse excesivamente.
[SCA10482]
7. Extraiga el filtro de aire previo y elimi-
ne la suciedad con aire comprimido,
como se muestra.
1. Tapón de goma
1
1. Cubierta de la caja del filtro de aire
2. Tornillo
1. Filtro de aire
1
2
2
2
2
1
1. Filtro de aire secundario
2. Cubierta de la caja del filtro de aire
1
2
UBBAS0S0.book Page 17 Tuesday, September 8, 2020 10:29 AM
