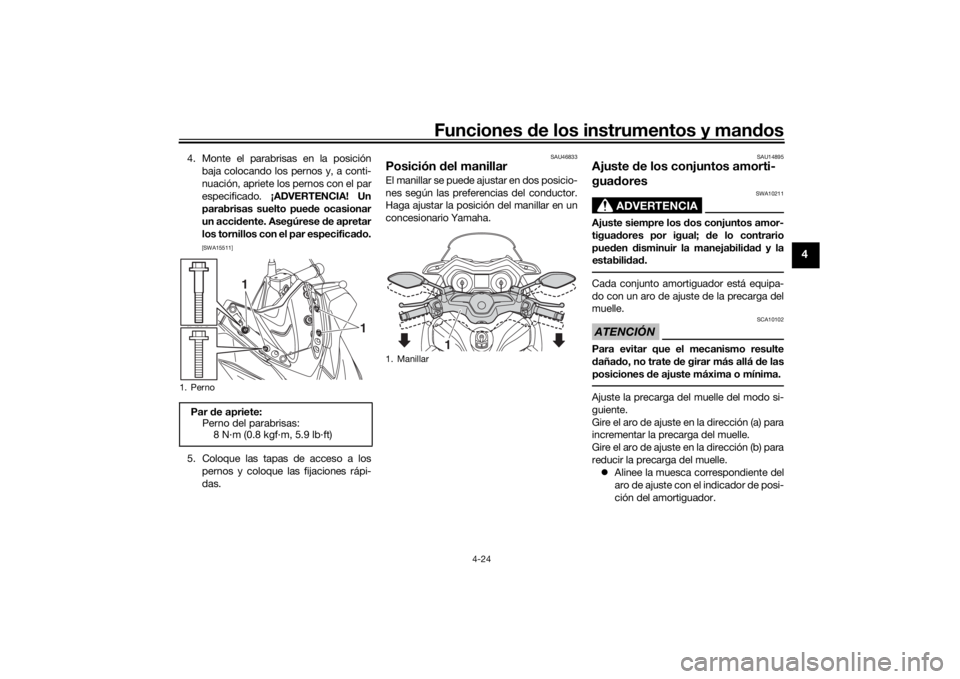

Funciones de los instrumentos y man dos
4-24
4
4. Monte el parabrisas en la posición
baja colocando los pernos y, a conti-
nuación, apriete los pernos con el par
especificado. ¡ADVERTENCIA! Un
parabrisas suelto pue de ocasionar
un acci dente. Asegúrese de apretar
los tornillos con el par especifica do.
[SWA15511]
5. Coloque las tapas de acceso a los
pernos y coloque las fijaciones rápi-
das.
SAU46833
Posición del manillar El manillar se puede ajustar en dos posicio-
nes según las preferencias del conductor.
Haga ajustar la posición del manillar en un
concesionario Yamaha.
SAU14895
Ajuste de los conjuntos amorti-
gua dores
ADVERTENCIA
SWA10211
Ajuste siempre los dos conjuntos amor-
tigua dores por igual; de lo contrario
pue den disminuir la manejabili dad y la
estabili dad .Cada conjunto amortiguador está equipa-
do con un aro de ajuste de la precarga del
muelle.ATENCIÓN
SCA10102
Para evitar que el mecanismo resulte
dañad o, no trate de girar más allá de las
posiciones d e ajuste máxima o mínima.Ajuste la precarga del muelle del modo si-
guiente.
Gire el aro de ajuste en la dirección (a) para
incrementar la precarga del muelle.
Gire el aro de ajuste en la dirección (b) para
reducir la precarga del muelle.
 Alinee la muesca correspondiente del
aro de ajuste con el indicador de posi-
ción del amortiguador.
1. PernoPar de apriete:
Perno del parabrisas: 8 N·m (0.8 kgf·m, 5.9 lb·ft)
1
1
1. Manillar
1
UBBAS0S0.book Page 24 Tuesday, September 8, 2020 10:29 AM

Funciones de los instrumentos y man dos
4-25
4
 Utilice la herramienta de ajuste de la
precarga del muelle que se incluye en
el juego de herramientas para realizar
el ajuste.
SAU78213
Toma de corriente continua auxi-
liar
ADVERTENCIA
SWA14361
Para evitar una d escarga eléctrica o un
cortocircuito, compruebe que esté colo-
cad o el capuchón cuan do no utilice la
toma de corriente continua.ATENCIÓN
SCA15432
El accesorio conecta do a la toma de co-
rriente continua no debe utilizarse con el
motor para do y la carga no debe superar
nunca 12 W (1 A) pues, de lo contrario,
pue de fun dirse el fusible o descargarse
la batería.Este vehículo está equipado con una toma
de corriente continua auxiliar ubicada den-
tro del compartimento portaobjetos A.
Un accesorio de 12 voltios conectado a la
toma de corriente continua se puede utili-
zar cuando el interruptor principal se en-
cuentra en la posición “ON” y solo se debe
utilizar cuando el motor está en marcha. Para utilizar la toma d
e corriente conti-
nua auxiliar 1. Abra el compartimento portaobjetos A. (Véase la página 3-9).
2. Desconecte el interruptor principal.
3. Extraiga la tapa de la toma de corrien-
te continua.
4. Apague el accesorio.
5. Introduzca el enchufe del accesorio en la toma de corriente continua auxi-
liar.
1. Aro de ajuste de la precarga del muelle
2. Llave especial
3. Indicador de posiciónPosición de ajuste d e la precarga
d el muelle:
Mínima (blanda): 1
Normal: 3
Máxima (dura):
51 2345
2
1
(a)
(b)
3
1. Capuchón de la toma de corriente continua
1
UBBAS0S0.book Page 25 Tuesday, September 8, 2020 10:29 AM

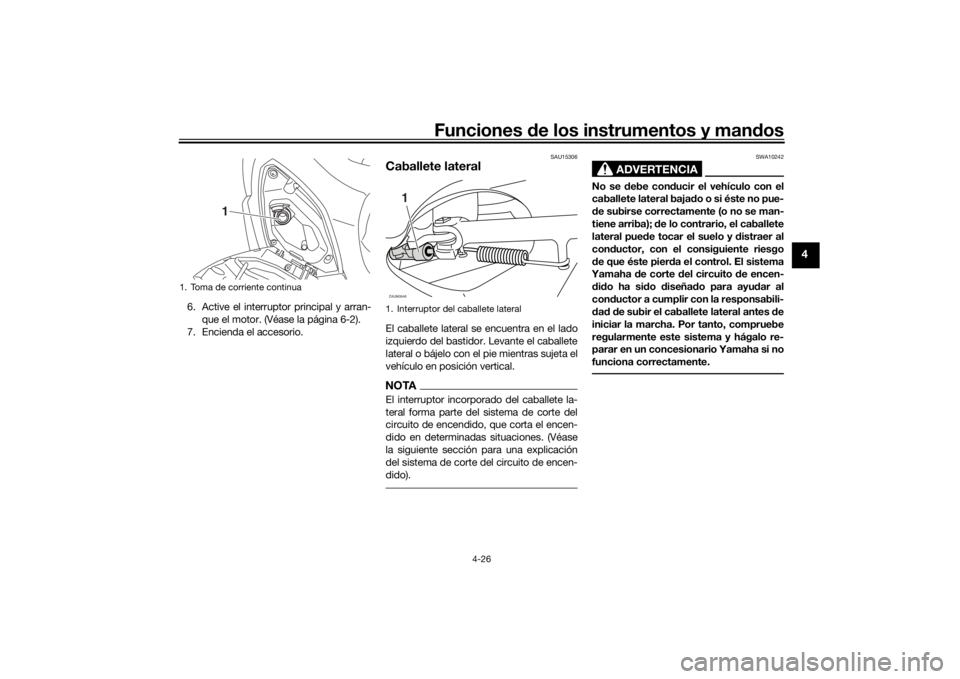

Funciones de los instrumentos y man dos
4-26
4
6. Active el interruptor principal y arran-
que el motor. (Véase la página 6-2).
7. Encienda el accesorio.
SAU15306
Caballete lateralEl caballete lateral se encuentra en el lado
izquierdo del bastidor. Levante el caballete
lateral o bájelo con el pie mientras sujeta el
vehículo en posición vertical.NOTAEl interruptor incorporado del caballete la-
teral forma parte del sistema de corte del
circuito de encendido, que corta el encen-
dido en determinadas situaciones. (Véase
la siguiente sección para una explicación
del sistema de corte del circuito de encen-
dido).
ADVERTENCIA
SWA10242
No se debe con ducir el vehículo con el
caballete lateral baja do o si éste no pue-
d e subirse correctamente (o no se man-
tiene arriba); de lo contrario, el caballete
lateral pue de tocar el suelo y distraer al
con ductor, con el consiguiente riesgo
d e que éste pier da el control. El sistema
Yamaha de corte del circuito d e encen-
d id o ha si do diseña do para ayu dar al
con ductor a cumplir con la responsabili-
d ad d e subir el caballete lateral antes de
iniciar la marcha. Por tanto, compruebe
regularmente este sistema y hágalo re-
parar en un concesionario Yamaha si no
funciona correctamente.
1. Toma de corriente continua
1
1. Interruptor del caballete lateralZAUM0648
1
UBBAS0S0.book Page 26 Tuesday, September 8, 2020 10:29 AM

Funciones de los instrumentos y man dos
4-27
4
SAUT1098
Sistema de corte del circuito de

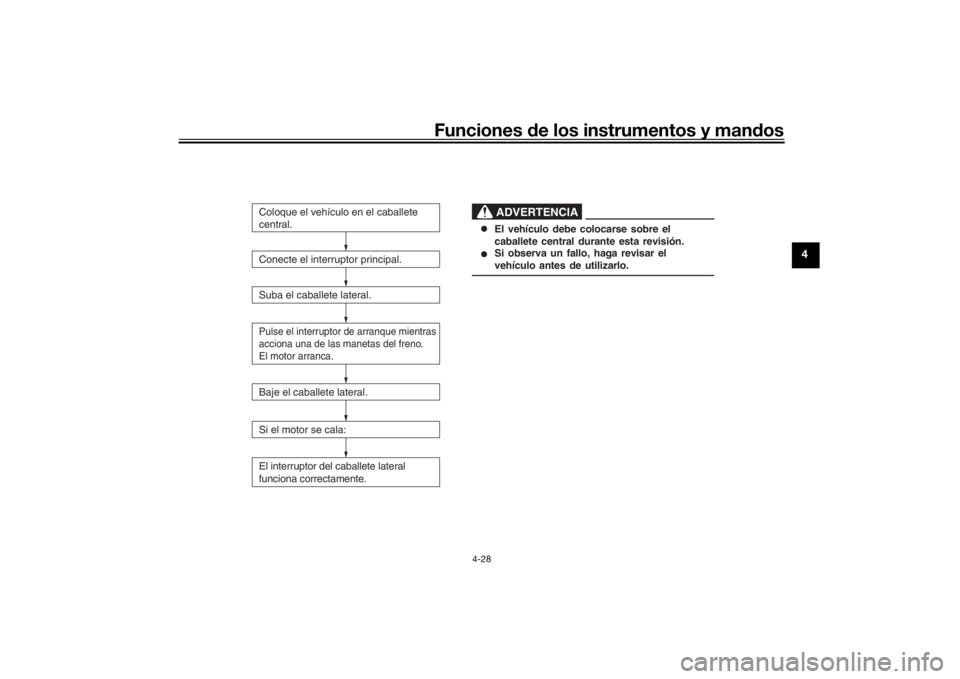

encen did oCompruebe el funcionamiento del interrup-
tor del caballete lateral conforme al proce-
dimiento siguiente.UBBAS0S0.book Page 27 Tuesday, September 8, 2020 10:29 AM

Funciones de los instrumentos y man dos
4-28
4
El interruptor del caballete lateral
funciona correctamente.
 El vehículo debe colocarse sobre el
caballete central durante esta revisión.

ADVERTENCIA
Conecte el interruptor principal.
Suba el caballete lateral.Pulse el interruptor de arranque mientras
acciona una de las manetas del freno.
El motor arranca.Baje el caballete lateral.
Si el motor se cala:Coloque el vehículo en el caballete
central.
Si observa un fallo, haga revisar el
vehículo antes de utilizarlo.
UBBAS0S0.book Page 28 Tuesday, September 8, 2020 10:29 AM

Para su seguridad – comprobaciones previas
5-1
5
SAU1559B
Revise el vehículo cada vez que lo utilice para estar seguro de que se encuentra en condiciones de funcionamiento seguras. Obse rve
siempre los procedimientos y programas de revisión y mantenimiento que se describen en el manual.
ADVERTENCIA
SWA11152
Si no revisa o mantiene el vehículo correctamente aumentarán las posibili dad es de acci dente o daños materiales. No utilice el
vehículo si observa cualquier anomalía. Si una anomalía no pue de resolverse me diante los proce dimientos que se facilitan en
este manual, haga revisar el vehículo en un concesionario Yamaha.Antes de utilizar este vehículo, compruebe los puntos siguientes:
ELEMENTO COMPROBACIONES PÁGINA
Gasolina • Comprobar nivel en el depósito de gasolina.
• Poner gasolina si es necesario.
• Comprobar si existen fugas en la línea de combustible.
• Verificar que el tubo de desbordamiento del depósito de gasolina no esté obs-
truido, agrietado o dañado y comprobar la conexión del tubo. 4-18, 4-19
Aceite de motor • Comprobar nivel de aceite en el motor.
• Si es necesario, añadir aceite del tipo recomendado hasta el nivel especificado.
• Comprobar si existen fugas. 7-11
Aceite de la transmisión final • Comprobar si existen fugas. 7-14
Líqui do refrigerante • Comprobar nivel en el depósito de líquido refrigerante.
• Si es necesario, añadir líquido refrigerante del tipo recomendado hasta el nivel
especificado.
• Comprobar si existen fugas en el sistema de refrigeración. 7-15
UBBAS0S0.book Page 1 Tuesday, September 8, 2020 10:29 AM

Para su seguridad – comprobaciones previas
5-2
5
Freno delantero • Comprobar funcionamiento.
• Si el funcionamiento es blando o esponjoso, solicitar a un concesionario Yamaha
que purgue el sistema hidráulico.
• Compruebe el desgaste de las pastillas de freno.
• Cambiar si es necesario.
• Comprobar nivel de líquido en el depósito.
• Si es necesario, añada el líquido de freno recomendado hasta el nivel que se es- pecifica.
• Comprobar si existen fugas en el sistema hidráulico. 7-23, 7-24, 7-24
Freno trasero • Comprobar funcionamiento.
• Si el funcionamiento es blando o esponjoso, solicitar a un concesionario Yamaha
que purgue el sistema hidráulico.
• Compruebe el desgaste de las pastillas de freno.
• Cambiar si es necesario.
• Comprobar nivel de líquido en el depósito.
• Si es necesario, añada el líquido de freno recomendado hasta el nivel que se es- pecifica.
• Comprobar si existen fugas en el sistema hidráulico. 7-23, 7-24, 7-24
Puño del acelera dor • Verificar si el funcionamiento es suave.
• Compruebe el juego libre del puño del acelerador.
• Si es necesario, solicite a un concesionario Yamaha que ajuste el juego libre del
puño del acelerador y lubrique el cable y la caja del puño. 7-20, 7-27
Cables de man do • Verificar si el funcionamiento es suave.
• Lubricar si es necesario. 7-26
Rue das y neumáticos • Comprobar si están dañados.
• Comprobar estado de los neumáticos y profundidad del dibujo.
• Comprobar la presión.
• Corregir si es necesario.
7-21, 7-23
Manetas de freno • Verificar si el funcionamiento es suave.
• Lubricar los puntos de pivote
de las manetas si es necesario. 7-27
Caballete central, caballete
lateral • Verificar si el funcionamiento es suave.
• Lubricar los pivotes si es necesario.
7-28
ELEMENTO COMPROBACIONES PÁGINA
UBBAS0S0.book Page 2 Tuesday, September 8, 2020 10:29 AM

Para su seguridad – comprobaciones previas
5-3
5
Fijaciones del basti dor • Comprobar que todas las tuercas, pernos
y tornillos estén correctamente apre-
tados.
• Apretar si es necesario. —
Instrumentos, luces, señales
e interruptores • Comprobar funcionamiento.
• Corregir si es necesario.
—
Interruptor del caballete late-
ral • Comprobar funcionamiento del sistema de corte del circuito de encendido.
• Si el sistema no funciona correctamente, solicitar a un concesionario Yamaha
que revise el vehículo. 4-26
ELEMENTO COMPROBACIONES PÁGINA
UBBAS0S0.book Page 3 Tuesday, September 8, 2020 10:29 AM

Utilización y puntos importantes para la conducción
6-1
6
SAU15952
Lea atentamente el manual para familiari-
zarse con todos los mandos. Si tiene dudas
sobre algún mando o función, consulte a su
concesionario Yamaha.
ADVERTENCIA
SWA10272
Si no se familiariza con los man dos pue-
d e per der el control, con el consiguiente
riesgo de acci dente o daños personales.
SAU16842
Ro daje d el motorNo existe un periodo más importante para
la vida del motor que el comprendido entre
0 y 1600 km (1000 mi). Por esta razón, debe
leer atentamente el material siguiente.
Puesto que el motor es nuevo, no lo fuerce
excesivamente durante los primeros
1600 km (1000 mi). Las diferentes piezas
del motor se desgastan y pulen hasta sus
holguras correctas de trabajo. Durante este
periodo debe evitar el funcionamiento pro-
longado a todo gas o cualquier condición
que pueda provocar el sobrecalentamiento
del motor.
SAU34323
0–1000 km (0–600 mi)
Evite un funcionamiento prolongado a más
de 4500 r/min. ATENCIÓN: A los 1000 km
(600 mi) de funcionamiento se debe
cambiar el aceite del motor, el aceite de
la transmisión final y el filtro de aceite.[SCA12932]1000–1600 km (600–1000 mi)
Evite un funcionamiento prolongado a más
de 5400 r/min. 1600 km (1000 mi) y más
Ya puede utilizar el vehículo normalmente.
ATENCIÓN
SCA10311

Mantenga el régimen del motor fue-
ra de la zona roja del tacómetro.
 Si surge algún problema durante el
ro daje del motor lleve inme diata-
mente el vehículo a un concesiona-
rio Yamaha para que lo revise.
UBBAS0S0.book Page 1 Tuesday, September 8, 2020 10:29 AM

Utilización y puntos importantes para la conducción
6-2
6
SAU86740
Arranque del motorEl sistema de corte del circuito de encendi-
do permite arrancar cuando el caballete la-
teral está levantado.
Para arrancar el motor1. Conecte el interruptor principal.
2. Verifique que el indicador y la o las lu-
ces de aviso se enciendan durante
unos segundos y luego se apaguen.
(Véase la página 4-1).NOTANo arranque el motor si permanece
encendida la luz de aviso de avería del
motor.
 La luz de aviso del sistema ABS debe
encenderse y permanecer encendida
hasta que el vehículo alcance una ve-
locidad de 10 km/h (6 mi/h).ATENCIÓN
SCA24110
Si una luz in dica dora o de aviso no fun-
ciona como se describe más arriba,
haga revisar el vehículo en un concesio-
nario Yamaha.3. Cierre completamente el acelerador. 4. Mientras acciona el freno delantero o
trasero, pulse el interruptor de arran-
que.
5. Suelte el interruptor de arranque cuando el motor arranque, o después
de 5 segundos. Espere 10 segundos
antes de volver a pulsar el interruptor
para dejar que se restablezca el volta-
je de la batería.
ATENCIÓN
SCA11043
Para prolongar al máximo la vi da útil del
motor, ¡nunca acelere mucho con el mo-
tor frío!
SAUM4280
NOTAEste modelo está equipado con un sensor
de ángulo de inclinación para que se pare
el motor en caso de vuelco. En tal caso, la
luz indicadora de avería se enciende, pero
no se trata de una avería. Quite el contacto
y, a continuación, vuelva a darlo para que
se apague la luz indicadora. De lo contrario
el motor no arrancará, aunque gire al pulsar
el interruptor de arranque.
UBBAS0S0.book Page 2 Tuesday, September 8, 2020 10:29 AM
