YAMAHA XMAX 300 2022 Instructieboekje (in Dutch)

Functies van instrumenten en bed ienin gselementen
4-3
4
DAU63544

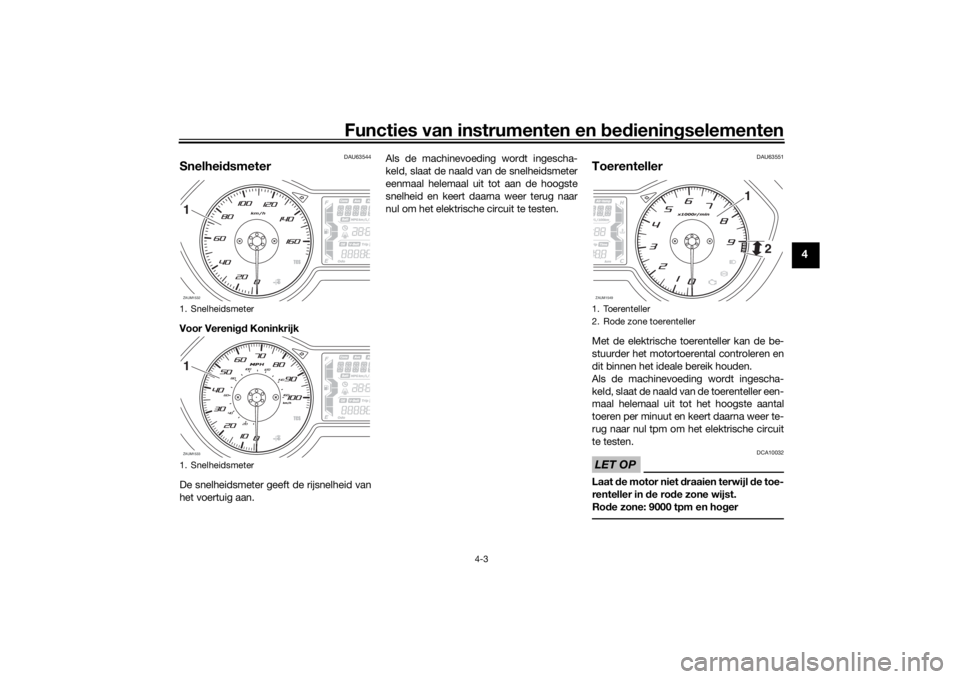

Snelhei dsmeterVoor Vereni gd Koninkrijk
De snelheidsmeter geeft de rijsnelheid van
het voertuig aan. Als de machinevoeding wordt ingescha-
keld, slaat de naald van de snelheidsmeter
eenmaal helemaal uit tot aan de hoogste
snelheid en keert daarna weer terug naar
nul om het elektrische circuit te testen.
DAU63551
ToerentellerMet de elektrische toerenteller kan de be-
stuurder het motortoerental controleren en
dit binnen het ideale bereik houden.
Als de machinevoeding wordt ingescha-
keld, slaat de naald van de toerenteller een-
maal helemaal uit tot het hoogste aantal
toeren per minuut en keert daarna weer te-
rug naar nul tpm om het elektrische circuit
te testen.LET OP
DCA10032
Laat
de motor niet draaien terwijl de toe-
renteller in d e rode zone wijst.
Ro de zone: 9000 tpm en ho ger
1. Snelheidsmeter
1. SnelheidsmeterZAUM15321ZAUM15331
1. Toerenteller
2. Rode zone toerentellerZAUM1549
1
2
UBBAD1D0.book Page 3 Tuesday, October 5, 2021 10:18 AM

Functies van instrumenten en bed ienin gselementen
4-4
4
DAU78486

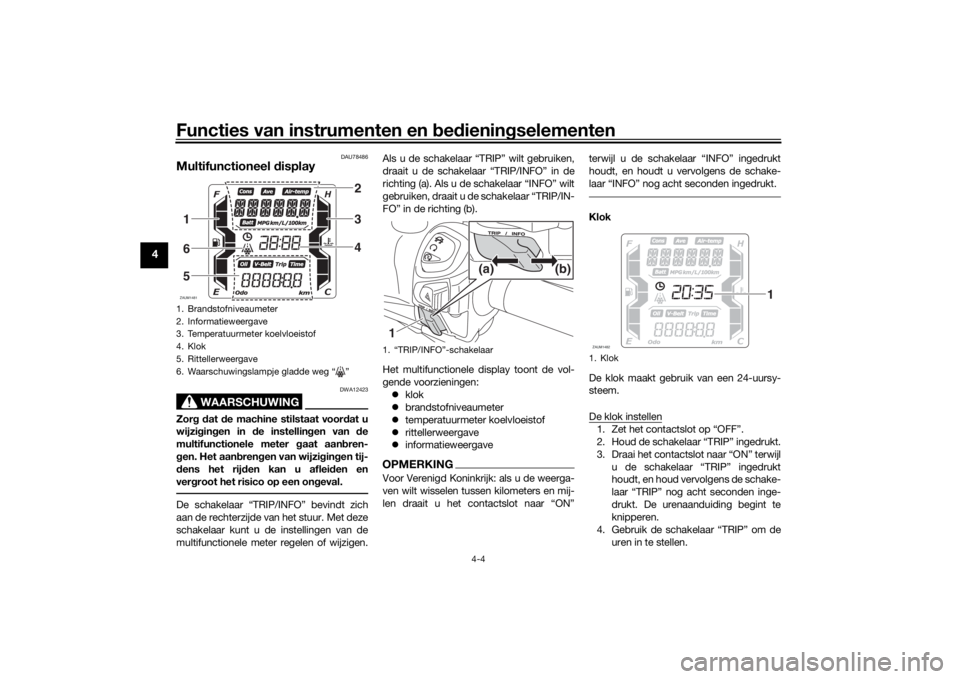

Multifunctioneel display
WAARSCHUWING
DWA12423
Zor g d at de machine stilstaat voor dat u
wijzi gin gen in de instellin gen van de
multifunctionele meter g aat aanbren-
g en. Het aan bren gen van wijzi gin gen tij-
d ens het rij den kan u aflei den en
ver groot het risico op een on geval.De schakelaar “TRIP/INFO” bevindt zich
aan de rechterzijde van het stuur. Met deze
schakelaar kunt u de instellingen van de
multifunctionele meter regelen of wijzigen. Als u de schakelaar “TRIP” wilt gebruiken,
draait u de schakelaar “TRIP/INFO” in de
richting (a). Als u de schakelaar “INFO” wilt
gebruiken, draait u de schakelaar “TRIP/IN-
FO” in de richting (b).
Het multifunctionele display toont de vol-
gende voorzieningen:
 klok
 brandstofniveaumeter
 temperatuurmeter koelvloeistof
 rittellerweergave
 informatieweergave
OPMERKINGVoor Verenigd Koninkrijk: als u de weerga-
ven wilt wisselen tussen kilometers en mij-
len draait u het contactslot naar “ON” terwijl u de schakelaar “INFO” ingedrukt
houdt, en houdt u vervolgens de schake-
laar “INFO” nog acht seconden ingedrukt.
Klok
De klok maakt gebruik van een 24-uursy-
steem.
De klok instellen1. Zet het contactslot op “OFF”.
2. Houd de schakelaar “TRIP” ingedrukt.
3. Draai het contactslot naar “ON” terwijl
u de schakelaar “TRIP” ingedrukt
houdt, en houd vervolgens de schake-
laar “TRIP” nog acht seconden inge-
drukt. De urenaanduiding begint te
knipperen.
4. Gebruik de schakelaar “TRIP” om de uren in te stellen.
1. Brandstofniveaumeter
2. Informatieweergave
3. Temperatuurmeter koelvloeistof
4. Klok
5. Rittellerweergave
6. Waarschuwingslampje gladde weg “ ”ZAUM1481
234
165
1. “TRIP/INFO”-schakelaar1 (b)
(a)
1. KlokZAUM1482
1
UBBAD1D0.book Page 4 Tuesday, October 5, 2021 10:18 AM

Functies van instrumenten en bed ienin gselementen
4-5
4
5. Houd de schakelaar “TRIP” drie se-
conden ingedrukt en laat deze vervol-
gens los. De minutenaanduiding
begint te knipperen.
6. Gebruik de schakelaar “TRIP” om de
minuten in te stellen.
7. Houd de schakelaar “TRIP” drie se- conden ingedrukt en laat deze vervol-
gens los om de klok te starten.
Bran dstofniveaumeter
De brandstofniveaumeter geeft aan hoe-
veel brandstof in de tank aanwezig is. De
segmenten van de brandstofniveaumeter
verdwijnen van “F” (vol) naar “E” (leeg)
naarmate het brandstofniveau verder daalt.
Als het laatste segment van de brandstofni-
veaumeter begint te knipperen, dient u zo
snel mogelijk te tanken.
OPMERKING Als er een probleem wordt gedetec-
teerd in de brandstofniveaumeter,
gaan alle segmenten knipperen. Als
dit zich voordoet, vraag dan een
Yamaha-dealer de machine te contro-
leren.
 Wanneer ongeveer 2.4 L (0.63 US gal,
0.53 Imp.gal) van de brandstof res-
teert in de brandstoftank, gaat het
laatste segment van de brandstofni-
veaumeter knipperen. De weergave
wisselt automatisch naar de brand-
stofreserve-ritteller “F Trip” en geeft
de afgelegde afstand vanaf dat punt
aan.Temperatuurmeter koelvloeistof De temperatuurmeter koelvloeistof geeft de
temperatuur van de koelvloeistof aan.
Als het bovenste segment knippert, stop
dan het voertuig, stop vervolgens de motor
en laat de motor afkoelen. (Zie pagina
7-36.)
LET OP
DCA10022
Laat
de motor niet draaien terwijl d eze
oververhit is.OPMERKING Als er een probleem wordt gedetec-
teerd in de temperatuurmeter koel-
vloeistof gaan alle segmenten
knipperen. Vraag in dat geval zo snel
mogelijk een Yamaha dealer de ma-
chine te controleren.
 De koelvloeistoftemperatuur is afhan-
kelijk van de weersomstandigheden
en de motorbelasting.
1. BrandstofniveaumeterZAUM14831
1. Temperatuurmeter koelvloeistofZAUM1484
1
UBBAD1D0.book Page 5 Tuesday, October 5, 2021 10:18 AM

Functies van instrumenten en bed ienin gselementen
4-6
4

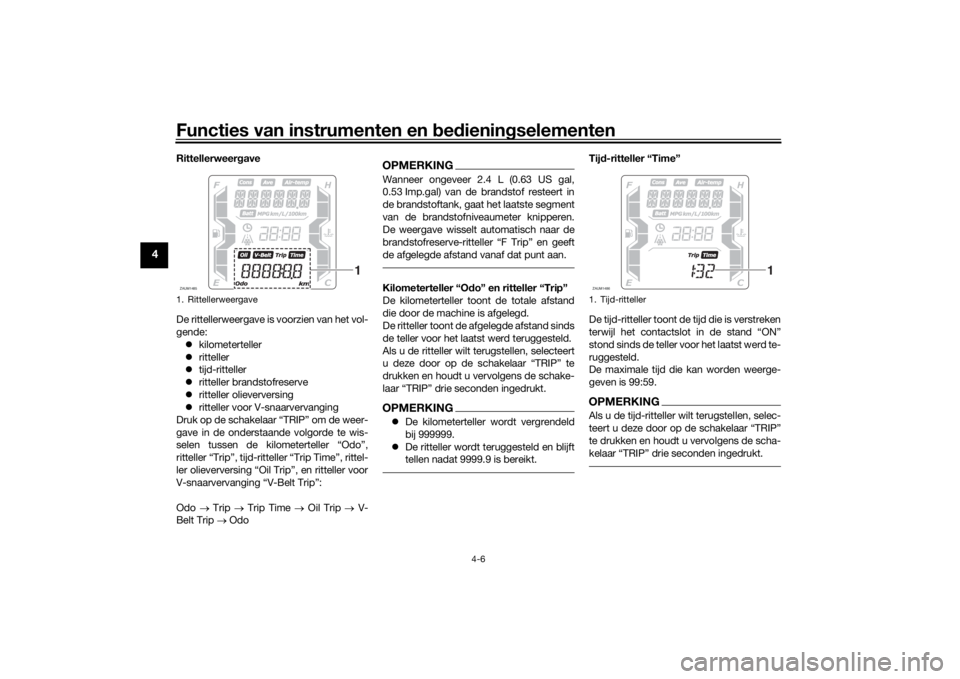

Rittellerweer gave
De rittellerweergave is voorzien van het vol-
gende:  kilometerteller
 ritteller
 tijd-ritteller
 ritteller brandstofreserve
 ritteller olieverversing
 ritteller voor V-snaarvervanging
Druk op de schakelaar “TRIP” om de weer-
gave in de onderstaande volgorde te wis-
selen tussen de kilometerteller “Odo”,
ritteller “Trip”, tijd-ritte ller “Trip Time”, rittel-
ler olieverversing “Oil Trip”, en ritteller voor
V-snaarvervanging “V-Belt Trip”:
Odo  Trip  Trip Time  Oil Trip  V-
Belt Trip  Odo
OPMERKINGWanneer ongeveer 2.4 L (0.63 US gal,
0.53 Imp.gal) van de brandstof resteert in
de brandstoftank, gaat het laatste segment
van de brandstofniveaumeter knipperen.
De weergave wisselt automatisch naar de
brandstofreserve-ritteller “F Trip” en geeft
de afgelegde afstand vanaf dat punt aan.Kilometerteller “O do” en ritteller “Trip”
De kilometerteller toont de totale afstand
die door de machine is afgelegd.
De ritteller toont de afgelegde afstand sinds
de teller voor het laatst werd teruggesteld.
Als u de ritteller wilt terugstellen, selecteert
u deze door op de schakelaar “TRIP” te
drukken en houdt u vervolgens de schake-
laar “TRIP” drie seconden ingedrukt.OPMERKING De kilometerteller wordt vergrendeld
bij 999999.
 De ritteller wordt teruggesteld en blijft
tellen nadat 9999.9 is bereikt.
Tijd -ritteller “Time”
De tijd-ritteller toont de tijd die is verstreken
terwijl het contactslot in de stand “ON”
stond sinds de teller voor het laatst werd te-
ruggesteld.
De maximale tijd die kan worden weerge-
geven is 99:59.OPMERKINGAls u de tijd-ritteller wilt terugstellen, selec-
teert u deze door op de schakelaar “TRIP”
te drukken en houdt u vervolgens de scha-
kelaar “TRIP” drie seconden ingedrukt.
1. RittellerweergaveZAUM1485
1
1. Tijd-rittellerZAUM1486
1
UBBAD1D0.book Page 6 Tuesday, October 5, 2021 10:18 AM

Functies van instrumenten en bed ienin gselementen
4-7
4

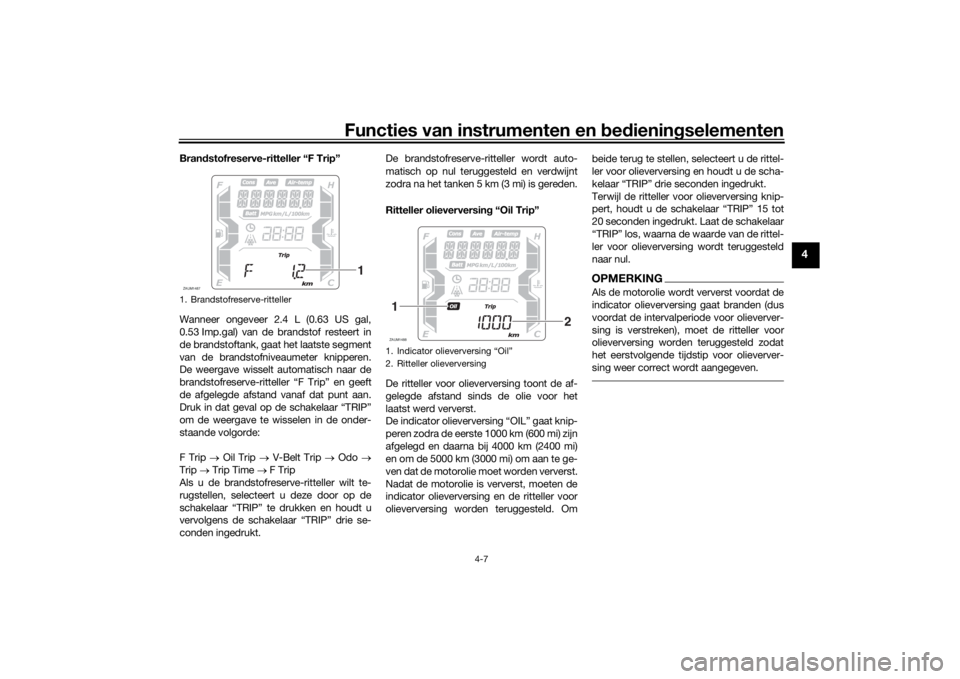

Bran dstofreserve-ritteller “F Trip”
Wanneer ongeveer 2.4 L (0.63 US gal,
0.53 Imp.gal) van de brandstof resteert in
de brandstoftank, gaat het laatste segment
van de brandstofniveaumeter knipperen.
De weergave wisselt automatisch naar de
brandstofreserve-ritteller “F Trip” en geeft
de afgelegde afstand vanaf dat punt aan.
Druk in dat geval op de schakelaar “TRIP”
om de weergave te wisselen in de onder-
staande volgorde:
F Trip  Oil Trip  V-Belt Trip  Odo 
Trip  Trip Time  F Trip
Als u de brandstofreserve-ritteller wilt te-
rugstellen, selecteert u deze door op de
schakelaar “TRIP” te drukken en houdt u
vervolgens de schakelaar “TRIP” drie se-
conden ingedrukt. De brandstofreserve-ritteller wordt auto-
matisch op nul teruggesteld en verdwijnt
zodra na het tanken 5 km (3 mi) is gereden.
Ritteller olieverversin
g “Oil Trip”
De ritteller voor olieverversing toont de af-
gelegde afstand sinds de olie voor het
laatst werd ververst.
De indicator olieverversing “OIL” gaat knip-
peren zodra de eerste 1000 km (600 mi) zijn
afgelegd en daarna bij 4000 km (2400 mi)
en om de 5000 km (3000 mi) om aan te ge-
ven dat de motorolie moet worden ververst.
Nadat de motorolie is ververst, moeten de
indicator olieverversing en de ritteller voor
olieverversing worden teruggesteld. Om beide terug te stellen, selecteert u de rittel-
ler voor olieverversing en houdt u de scha-
kelaar “TRIP” drie seconden ingedrukt.
Terwijl de ritteller voor olieverversing knip-
pert, houdt u de schakelaar “TRIP” 15 tot
20 seconden ingedrukt. Laat de schakelaar
“TRIP” los, waarna de waarde van de rittel-
ler voor olieverversing wordt teruggesteld
naar nul.
OPMERKINGAls de motorolie wordt ververst voordat de
indicator olieverversing gaat branden (dus
voordat de intervalperiode voor olieverver-
sing is verstreken), moet de ritteller voor
olieverversing worden teruggesteld zodat
het eerstvolgende tijdstip voor olieverver-
sing weer correct wordt aangegeven.
1. Brandstofreserve-rittellerZAUM1487
1
1. Indicator olieverversing “Oil”
2. Ritteller olieverversingZAUM14881
2
UBBAD1D0.book Page 7 Tuesday, October 5, 2021 10:18 AM

Functies van instrumenten en bed ienin gselementen
4-8
4

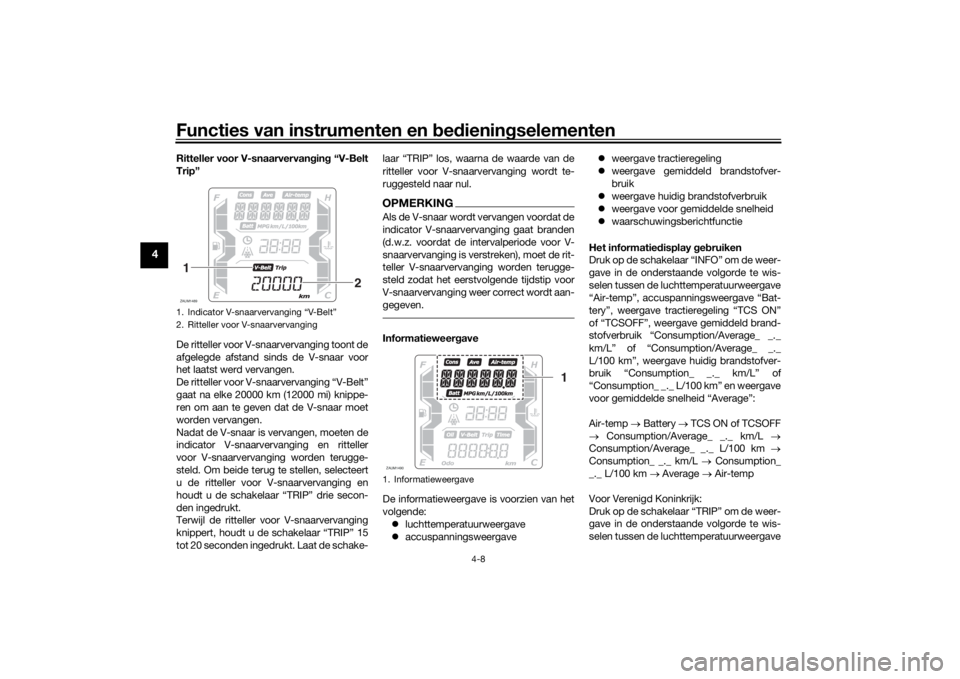

Ritteller voor V-snaarvervan gin g “V-Belt
Trip”
De ritteller voor V-snaarvervanging toont de
afgelegde afstand sinds de V-snaar voor
het laatst werd vervangen.
De ritteller voor V-snaarvervanging “V-Belt”
gaat na elke 20000 km (12000 mi) knippe-
ren om aan te geven dat de V-snaar moet
worden vervangen.
Nadat de V-snaar is vervangen, moeten de
indicator V-snaarvervanging en ritteller
voor V-snaarvervanging worden terugge-
steld. Om beide terug te stellen, selecteert
u de ritteller voor V-snaarvervanging en
houdt u de schakelaar “TRIP” drie secon-
den ingedrukt.
Terwijl de ritteller voor V-snaarvervanging
knippert, houdt u de schakelaar “TRIP” 15
tot 20 seconden ingedrukt. Laat de schake- laar “TRIP” los, waarna de waarde van de
ritteller voor V-snaarvervanging wordt te-
ruggesteld naar nul.
OPMERKINGAls de V-snaar wordt vervangen voordat de
indicator V-snaarvervanging gaat branden
(d.w.z. voordat de intervalperiode voor V-
snaarvervanging is verstreken), moet de rit-
teller V-snaarvervanging worden terugge-
steld zodat het eerstvolgende tijdstip voor
V-snaarvervanging weer correct wordt aan-
gegeven.Informatieweerg
ave
De informatieweergave is voorzien van het
volgende:  luchttemperatuurweergave
 accuspanningsweergave 
weergave tractieregeling
 weergave gemiddeld brandstofver-
bruik
 weergave huidig brandstofverbruik
 weergave voor gemiddelde snelheid
 waarschuwingsberichtfunctie
Het informatie display geb ruiken
D r u k o p de s c ha k el a ar “ I NF O ” o m d e w ee r -
gave in de onderstaande volgorde te wis-
selen tussen de luchttemperatuurweergave
“Air-temp”, accuspanningsweergave “Bat-
tery”, weergave tractieregeling “TCS ON”
of “TCSOFF”, weergave gemiddeld brand-
stofverbruik “Consumption/Average_ _._
km/L” of “Consumption/Average_ _._
L/100 km”, weergave huidig brandstofver-
bruik “Consumption_ _._ km/L” of
“Consumption_ _._ L/100 km” en weergave
voor gemiddelde snelheid “Average”:
Air-temp  Battery  TCS ON of TCSOFF
 Consumption/Average_ _._ km/L 
Consumption/Average_ _._ L/100 km 
Consumption_ _._ km/L  Consumption_
_._ L/100 km  Average  Air-temp
Voor Verenigd Koninkrijk:
Druk op de schakelaar “TRIP” om de weer-
gave in de onderstaande volgorde te wis-
selen tussen de luchttemperatuurweergave
1. Indicator V-snaarvervanging “V-Belt”
2. Ritteller voor V-snaarvervangingZAUM14891
2
1. InformatieweergaveZAUM1490
1
UBBAD1D0.book Page 8 Tuesday, October 5, 2021 10:18 AM

Functies van instrumenten en bed ienin gselementen
4-9
4
“Air-temp”, accuspanningsweergave “Bat-
tery”, weergave tractieregeling “TCS ON”
of “TCSOFF”, weergave gemiddeld brand-
stofverbruik “Consumption/Average_ _._
km/L”, “Consumption/Average_ _._ L/100
km” of “Consumption/Average_ _
_._MPG”, weergave gemiddeld brandstof-
verbruik “Consumption_ _._ km/L”,
“Consumption_ _._ L/100 km” of
“Consumption_ _ _._MPG” en weergave
voor gemiddelde snelheid “Average”:
Air-temp  Battery  TCS ON of TCSOFF
 Consumption/Average_ _._ km/L 
Consumption/Average_ _._ L/100 km 
Consumption/Average_ _ _._ MPG 
Consumption_ _._ km/L  Consumption_
_._ L/100 km  Consumption_ _ _._ MPG
 Average  Air-tempOPMERKING Als kilometers is geselecteerd voor de
weergave-eenheden, worden “Con-
sumption/Average_ _ _._MPG” en
“Consumption_ _ _._MPG” niet weer-
gegeven.
 Als mijlen is geselecteerd voor de
weergave-eenheden, worden “Con-
sumption/Average_ _._ km/L”, “Con-
sumption/Average_ _._ L/100 km”, “Consumption_ _._ km/L” en
“Consumption_ _._ L/100 km” niet
weergegeven.
Luchttemperatuurweer
gave
Deze weergave toont de luchttemperatuur
van –10 °C tot 50 °C in stappen van 1 °C.
Het waarschuwingslampje gladde
weg “ ” gaat knipperen als de tempera-
tuur lager is dan 4 °C.
De weergegeven temperatuur kan afwijken
van de werkelijke omgevingstemperatuur.
OPMERKINGDe nauwkeurigheid van de temperatuuraf-
lezing kan worden beïnvloed door hitte van
de motor bij langzaam rijden [onder
20 km/h (12 mi/h)] of door het oponthoud
bij verkeerslichten etc.Accuspannin gsweer gave
Deze weergave toont de huidige laadstatus
van de accu.OPMERKING Als de motor langzaam tornt wanneer
de startschakelaar wordt ingedrukt,
laat dan een Yamaha dealer de accu
opladen.

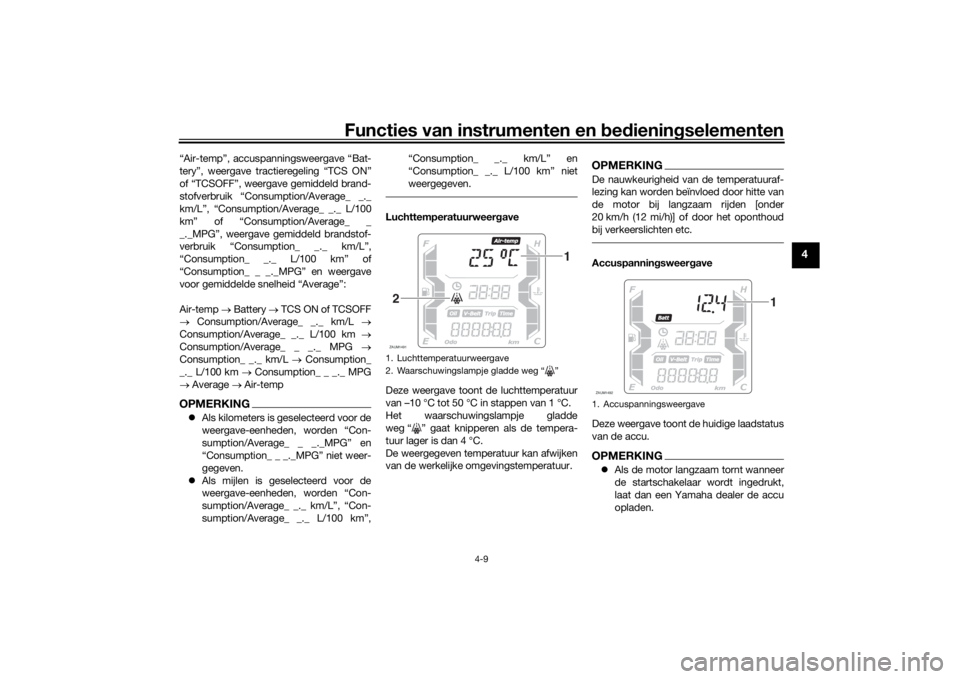

1. Luchttemperatuurweergave
2. Waarschuwingslampje gladde weg “ ”ZAUM1491
1
2
1. AccuspanningsweergaveZAUM1492
1
UBBAD1D0.book Page 9 Tuesday, October 5, 2021 10:18 AM

Functies van instrumenten en bed ienin gselementen
4-10
4
 Als “---” wordt weergegeven in de ac-
cuspanningsweergave, moet u de
accu laten controleren door een
Yamaha dealer.Weer gave tractiere gelin g
Deze weergave toont de huidige status van
de tractieregeling. (Zie pagina 4-15.)  “TCS ON”: het systeem is ingescha-
keld
 “TCSOFF”: het systeem is uitgescha-
keldOPMERKINGAls alleen “TCS” wordt weergegeven, is er
een communicatiefout opgetreden in de
machine. Laat de machine zo snel mogelijk
controleren door een Yamaha dealer.
Weer gave gemi ddel d b ran dstofver bruik
Deze functie berekent het gemiddelde
brandstofverbruik sinds de weergave op
nul is teruggesteld.
Het gemiddelde brandstofverbruik kan
worden weergegeven als “Consumpti-
on/Average_ _._ km/L”, “Consumpti-
on/Average_ _._ L/100 km” of
“Consumption/Average_ _ _._ MPG” (voor
Verenigd Koninkrijk).  “Consumption/Average_ _._ km/L”:
De gemiddelde afstand die kan wor-
den afgelegd op 1.0 L brandstof wordt
weergegeven.
 “Consumption/Average_ _._ L/100
km”: De gemiddelde hoeveelheid
brandstof die nodig is om 100 km af te
leggen wordt weergegeven. 
“Consumption/Average_ _ _._ MPG”
(voor Verenigd Koninkrijk): De gemid-
delde afstand die kan worden afge-
legd op 1.0 Imp.gal brandstof wordt
weergegeven.
Om de weergave van het gemiddelde
brandstofverbruik terug te stellen, houdt u
de schakelaar “INFO” minstens drie secon-
den ingedrukt.
OPMERKINGNadat u de weergave van het gemiddelde
brandstofverbruik hebt teruggesteld, wordt
“_ _._” weergegeven totdat 1 km (0.6 mi)
met de machine is afgelegd.Weer gave hui dig b ran dstofver bruik
Deze functie berekent het brandstofver-
bruik onder de huidige rijomstandigheden.
1. Weergave tractieregelingZAUM1493
1
1. Weergave gemiddeld brandstofverbruikZAUM1494
1
1. Weergave huidig brandstofverbruikZAUM1495
1
UBBAD1D0.book Page 10 Tuesday, October 5, 2021 10:18 AM

Functies van instrumenten en bed ienin gselementen
4-11
4
Het huidige brandstofverbruik kan worden
weergegeven als “Consumption_ _._km/L”,
“Consumption_ _._L/100 km” of
“Consumption_ _ _._MPG” (voor Verenigd
Koninkrijk).
 “Consumption_ _._km/L”: De afstand
die onder de huidige rijomstandighe-
den kan worden afgelegd met 1.0 L
brandstof wordt weergegeven.
 “Consumption_ _._L/100 km”: De
hoeveelheid brandstof die nodig is om
onder de huidige rijomstandigheden
100 km af te leggen wordt weergege-
ven.
 “Consumption_ _ _._MPG” (voor Ver-
enigd Koninkrijk): De afstand die on-
der de huidige rijomstandigheden kan
worden afgelegd met 1.0 Imp.gal
brandstof wordt weergegeven.OPMERKINGBij snelheden onder 10 km/h (6 mi/h) wordt
“_ _._” weergegeven.
Weer gave voor g emiddel de snelhei d
De gemiddelde snelheid “Average_ _
_kmh” of “Average_ _ _MPH” (voor Ver-
enigd Koninkrijk) wordt weergegeven.
De gemiddelde snelheid is de totale af-
stand gedeeld door de totale tijd (waarin
het contactslot in de stand “ON” stond)
sinds de weergave het laatst is terugge-
steld naar nul.
Deze weergave toont de gemiddelde snel-
heid sinds de weergave is teruggesteld
naar nul.
Als u de weergave voor gemiddelde snel-
heid wilt terugstellen, selecteert u deze
door op de schakelaar “INFO” te drukken
en houdt u vervolgens de schakelaar “IN-
FO” drie seconden ingedrukt. Waarschuwin
gsb erichtfunctie
Deze functie toont een waarschuwingsbe-
richt dat overeenkomt met de huidige
waarschuwing.
“L FUEL”: Wordt weergegeven wanneer
het laatste segment van de brandstofni-
veaumeter gaat knipperen. Als “L FUEL”
wordt weergegeven, moet u zo snel moge-
lijk tanken.
“H TEMP”: Wordt weergegeven wanneer
het bovenste segment van de temperatuur-
meter koelvloeistof gaat knipperen. Als “H
TEMP” wordt weergegeven, stop dan het
voertuig, stop vervolgens de motor en laat
de motor afkoelen.
“ICE”: Wordt weergegeven wanneer het
waarschuwingslampje gladde weg “ ”
gaat knipperen. Als “ICE” wordt weergege-
ven, moet u rekening houden met gladheid.
“OIL SERV”: Wordt weergegeven wanneer
de indicator voor olieverversing “OIL” gaat
knipperen. Als “OIL SERV” wordt weerge-
geven, moet u de motorolie verversen en
vervolgens de indicator voor olieverversing
en ritteller voor olieverversing terugstellen.
“V-BELT SERV”: Wordt weergegeven wan-
neer de indicator V-snaarvervanging “V-
Belt” gaat knipperen. Als “V-BELT SERV”

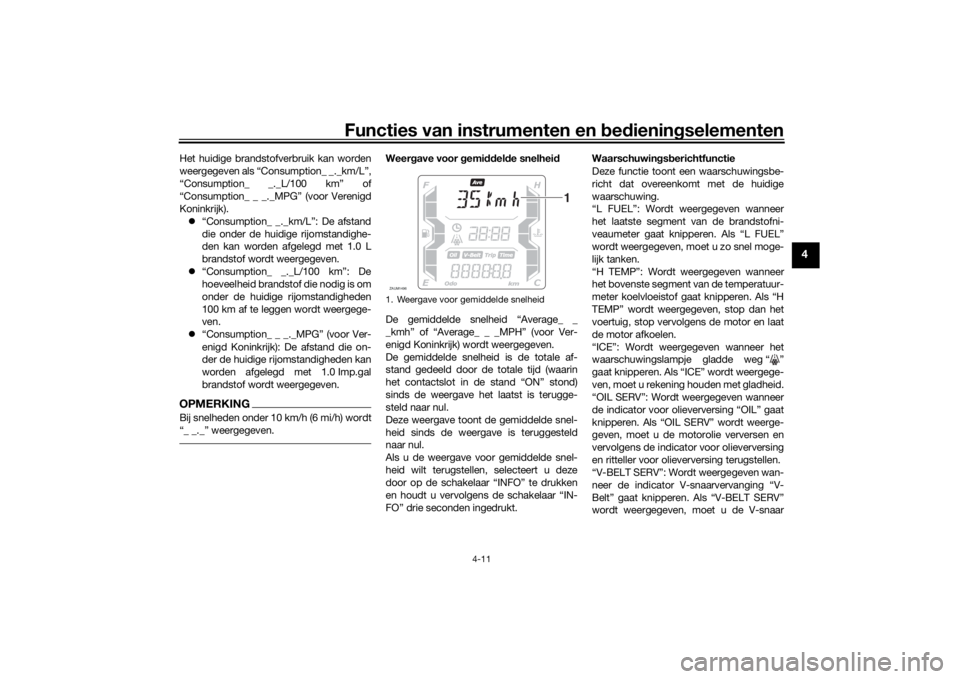

wordt weergegeven, moet u de V-snaar1. Weergave voor gemiddelde snelheidZAUM1496
1
UBBAD1D0.book Page 11 Tuesday, October 5, 2021 10:18 AM

Functies van instrumenten en bed ienin gselementen
4-12
4
vervangen en vervolgens de indicator V-
snaarvervanging en ritteller voor V-snaar-
vervanging terugstellen.
Bij twee of meer waarschuwingen worden
de waarschuwingsberichten in de onder-
staande volgorde weergegeven:
L FUEL  H TEMP  ICE  OIL SERV 
VBELT SERV  L FUEL
DAU1234R
StuurschakelaarsLinks
Rechts
DAU54203
Dimlichtschakelaar/lichtsi gnaalschake-
laar “ / /PASS”
Zet deze schakelaar op “ ” voor groot-
licht en op “ ” voor dimlicht.
Als u een grootlichtsignaal wilt geven, drukt
u de schakelaar omlaag naar “PASS” terwijl
de koplampen op dimlicht staan.
DAU12461
Richtin gaanwijzerschakelaar “ / ”
Druk deze schakelaar naar “ ” om afslaan
naar rechts aan te geven. Druk deze scha-
kelaar naar “ ” om afslaan naar links aan
te geven. Na loslaten keert de schakelaar
terug naar de middenstand. Om de rich-
tingaanwijzers uit te schakelen wordt de
schakelaar ingedrukt nadat hij is terugge-
keerd in de middenstand.
1. Dimlichtschakelaar/lichtsignaalschakelaar “ / /PASS”
2. Richtingaanwijzerschakelaar “ / ”
3. Claxonschakelaar “ ”
1. Schakelaar Stop/Aan/Start “ / / ”
2. Schakelaar alarmverlichting “ ”
3. “TRIP/INFO”-schakelaar
123
123
UBBAD1D0.book Page 12 Tuesday, October 5, 2021 10:18 AM
