YAMAHA XMAX 300 2022 Instructieboekje (in Dutch)

Periodiek on derhoud en afstelling
7-7
7
DAU79370
OPMERKINGMotorluchtfilter en luchtfilter van V-snaarbehuizing
• Het motorluchtfilter op dit model is voorzien van een geolied papieren filterelement. Reinig dit niet met perslucht om beschad iging
te voorkomen.
• Het motorluchtfilterelement en het element van het secundaire luchtfilter moeten vaker worden vervangen en het luchtfilterele- ment van de V-snaarbehuizing moet vaker worden gereinigd bij rijden in zeer stoffige of vochtige gebieden.
 Hydraulisch remsysteem
• Ververs na het demonteren van de remhoofdcilinders en remklauw en altijd de remvloeistof. Controleer regelmatig de remvloei-
stofniveaus en vul de reservoirs indien nodig bij.
• Elke twee jaar moeten de inwendige onderdelen van de hoofdremcilinders en de remklauwen worden vervangen en de remvloei-
stof worden ververst.
• De remslangen dienen elke vier jaar te worden vervangen, of wanneer deze zijn gescheurd of beschadigd.29 *Lampen, richtin
g-
aanwijzers en scha-
kelaars • Controleer de werking.
• Stel de koplamplichtbundel af.

NR. ITEM
CONTROLE OF ONDERHOUDS-
BEURT KILOMETERSTAND
JAARLIJK-
SE CON-TROLE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
UBBAD1D0.book Page 7 Tuesday, October 5, 2021 10:18 AM

Periodiek on derhou d en afstelling
7-8
7
DAU18752
Het framepaneel verwij deren en
aan bren genBij het uitvoeren van sommige onder-
houdswerkzaamheden die in dit hoofdstuk
worden beschreven, moet het afgebeelde
paneel worden verwijderd. Neem deze pa-
ragraaf door telkens wanneer het paneel
moet worden verwijderd of aangebracht.
DAU78530
Paneel A
Om het paneel te verwijderenVerwijder de schroeven, trek het paneel
naar buiten en schuif het dan naar voren
zoals getoond. Om het paneel aan te brengen
Plaats het paneel in de oorspronkelijke po-
sitie en breng dan de schroeven aan.

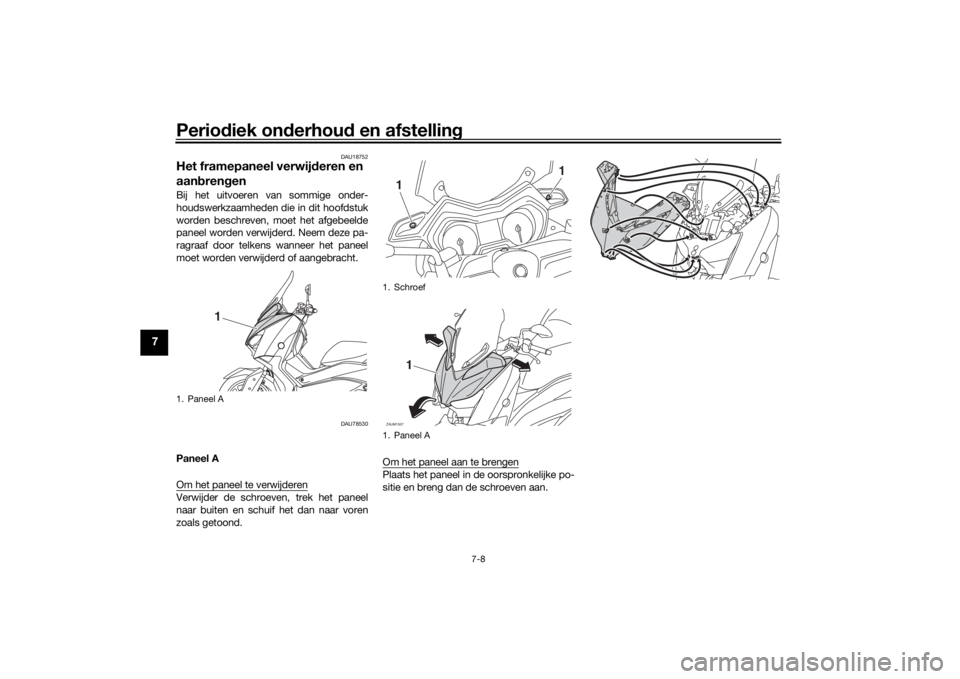

1. Paneel A
1
1. Schroef
1. Paneel A
1
1
ZAUM1507
1
UBBAD1D0.book Page 8 Tuesday, October 5, 2021 10:18 AM

Periodiek on derhoud en afstelling
7-9
7
DAU19623
Bougie controlerenDe bougie is een belangrijk motoronder-
deel dat periodiek moet worden gecontro-
leerd, bij voorkeur door een Yamaha dealer.
Omdat bougies door verhitting en neerslag
altijd langzaam slijten, moet de bougie wor-
den verwijderd en gecontroleerd op de tij-
den genoemd in het periodieke smeer- en
onderhoudsschema. Bovendien kan aan
het uiterlijk van de bougie de conditie van
de motor worden afgelezen.
De porseleinen isolator rond de centrale
elektrode moet licht tot gemiddeld bruin
verkleurd zijn (de ideale kleur als normaal
met de machine wordt gereden). Wanneer
de bougie een heel andere kleur vertoont,
werkt de motor mogelijk niet naar behoren.
Probeer dergelijke problemen niet zelf vast
te stellen. Laat in plaats daarvan uw machi-
ne nakijken door een Yamaha dealer.
Vervang de bougie als de elektroden blijken
te zijn afgesleten en als overmatige kool-
aanslag of andere neerslag gevonden
wordt. Voordat een bougie wordt aangebracht
moet de elektrodenafstand met een draad-
voelmaat worden gemeten; breng indien
nodig de elektrodenafstand op specificatie.
Reinig het oppervlak van de bougiepakking
en het pasvlak en verwijder eventueel vuil
uit de schroefdraad van de bougie.
OPMERKINGAls geen momentsleutel beschikbaar is,
wordt de bougie correct vastgezet door
handvast te zetten en dan nog 1/4–1/2 slag verder te draaien. De bougie moet echter
zo snel mogelijk naar het juiste aanhaalmo-
ment worden aangedraaid.
Voo r
geschreven bou gie:
NGK/LMAR8A-9

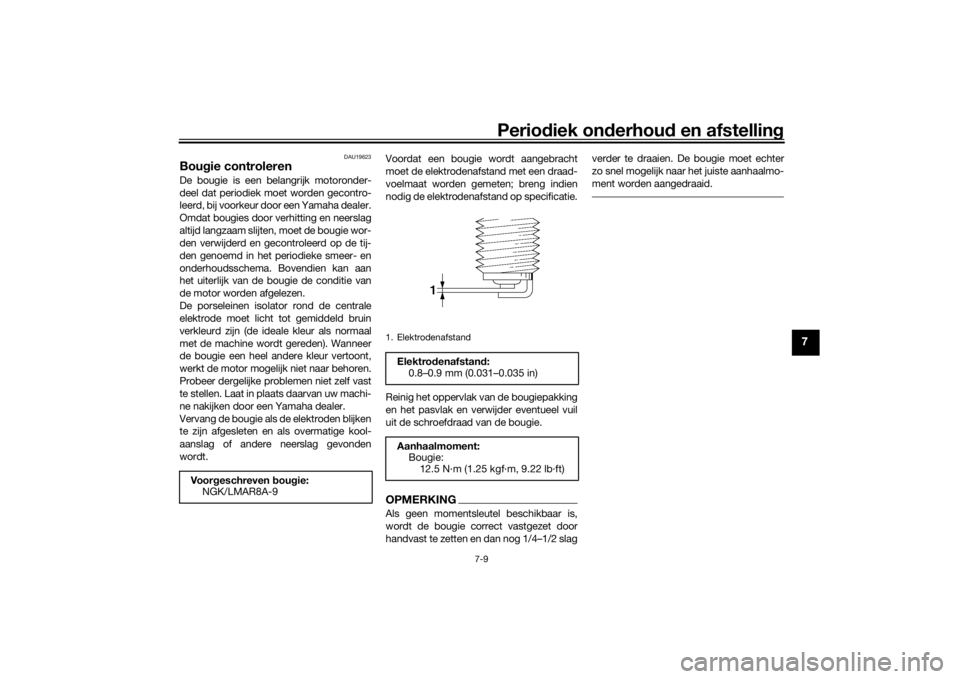

1. Elektrodenafstand
Elektro denafstan d:
0.8–0.9 mm (0.031–0.035 in)
Aanhaalmoment: Bougie:12.5 N·m (1.25 kgf·m, 9.22 lb·ft)
UBBAD1D0.book Page 9 Tuesday, October 5, 2021 10:18 AM

Periodiek on derhou d en afstelling
7-10
7
DAU36113
Filter busDit model is voorzien van een filterbus die
voorkomt dat brandstofdampen naar de at-
mosfeer ontsnappen. Controleer alvorens
met deze machine te rijden het volgende:
 Controleer alle slangaansluitingen. 
Controleer de slangen en de filterbus
op barsten of beschadiging. Vervang
indien beschadigd.
 Controleer de ontluchtingsinrichting
van de filterbus op verstopping en rei-
nig deze indien nodig.
DAUM3980
Motorolie en oliefilterelementVóór iedere rit moet het motorolieniveau
worden gecontroleerd. Verder moet de olie
worden ververst en het oliefilterelement
worden vervangen volgens de intervalperi-
oden vermeld in het periodieke smeer- en
onderhoudsschema.
Om het motorolieniveau te controleren
1. Zet de machine op een vlakke onder- grond en houd deze rechtop. Wan-
neer de machine iets schuin staat, kan
het niveau al foutief worden afgelezen.
2. Start de motor, laat deze een paar mi-
nuten warmdraaien en zet hem dan af.
3. Wacht een paar minuten tot de olie tot rust is gekomen en controleer dan het
olieniveau via het kijkglas rechts onder
in het carter.OPMERKINGHet motorolieniveau moet tussen de merk-
strepen voor minimum- en maximumniveau
staan.

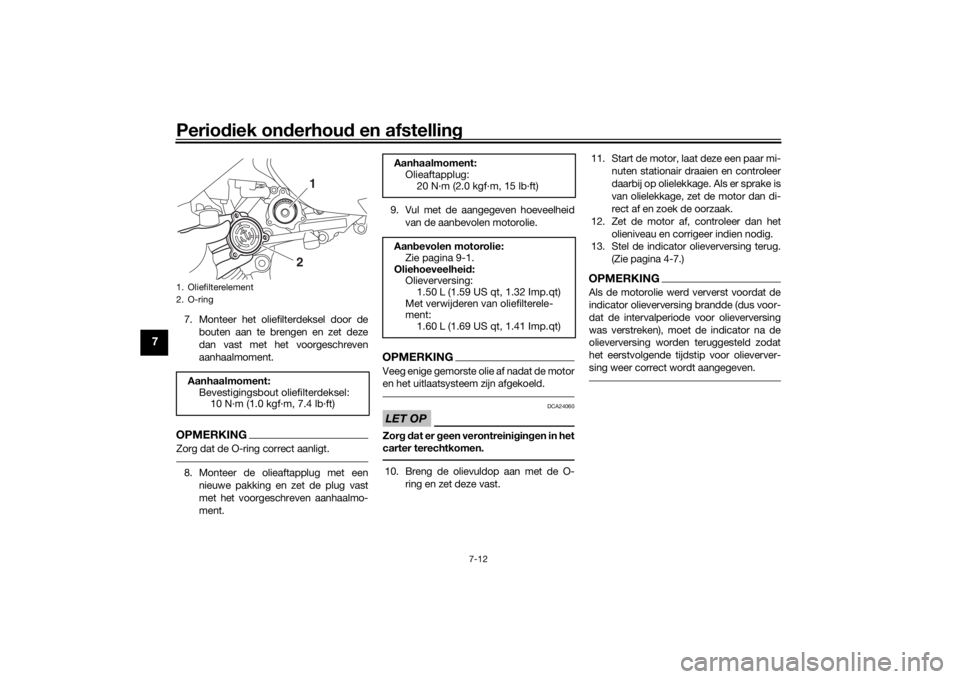

1. Filterbus
2. Ontluchtingsslang filterbus
2
1
ZAUM1458
UBBAD1D0.book Page 10 Tuesday, October 5, 2021 10:18 AM

Periodiek on derhoud en afstelling
7-11
7
4. Als de motorolie beneden de merk-
streep voor minimumniveau staat, vul
dan voldoende olie van de aanbevolen
soort bij tot het correcte niveau.
Om de motorolie te verversen (met of
zon der vervan gin g van het oliefilterele-
ment)
1. Start de motor, laat deze een paar mi- nuten warmdraaien en zet hem dan af.
2. Zet een olieopvangbak onder de mo-
tor om de gebruikte olie op te vangen.
3. Verwijder de olievuldop met de O-ring en verwijder dan de olieaftapplug met
de pakking om de olie uit het carter te
laten stromen. 4. Controleer de O-ring op beschadiging
en vervang deze indien nodig.
OPMERKINGSla de stappen 5–7 over als het oliefilterele-
ment niet wordt vervangen.5. Verwijder het oliefilterdeksel door debouten te verwijderen.
6. Verwijder en vervang het oliefilterele- ment en de o-ring.

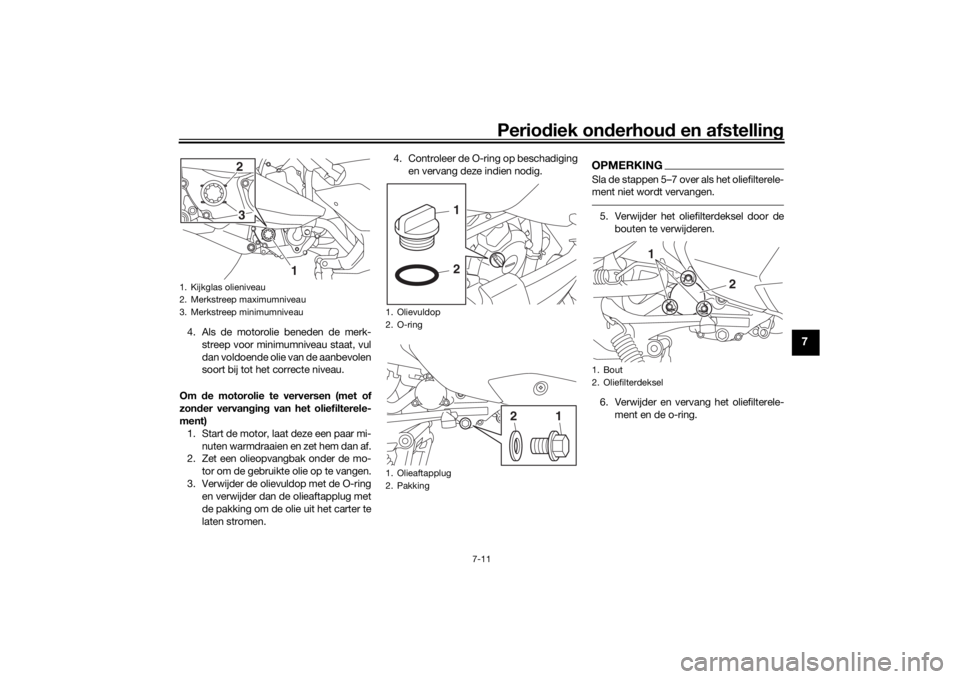

1. Kijkglas olieniveau
2. Merkstreep maximumniveau
3. Merkstreep minimumniveau
3
1
2
1. Olievuldop
2. O-ring
1. Olieaftapplug
2. Pakking
1
2
1
2
1. Bout
2. Oliefilterdeksel
2
1
UBBAD1D0.book Page 11 Tuesday, October 5, 2021 10:18 AM

Periodiek on derhou d en afstelling
7-12
7
7. Monteer het oliefilterdeksel door de
bouten aan te brengen en zet deze
dan vast met het voorgeschreven
aanhaalmoment.OPMERKINGZorg dat de O-ring correct aanligt.8. Monteer de olieaftapplug met een
nieuwe pakking en zet de plug vast
met het voorgeschreven aanhaalmo-
ment. 9. Vul met de aangegeven hoeveelheid
van de aanbevolen motorolie.
OPMERKINGVeeg enige gemorste olie af nadat de motor
en het uitlaatsysteem zijn afgekoeld.LET OP
DCA24060
Zor g d at er g een verontreini gin gen in het
carter terechtkomen.10. Breng de olievuldop aan met de O-
ring en zet deze vast. 11. Start de motor, laat deze een paar mi-
nuten stationair draaien en controleer
daarbij op olielekkage. Als er sprake is
van olielekkage, zet de motor dan di-
rect af en zoek de oorzaak.
12. Zet de motor af, controleer dan het olieniveau en corrigeer indien nodig.
13. Stel de indicator olieverversing terug.
(Zie pagina 4-7.)
OPMERKINGAls de motorolie werd ververst voordat de
indicator olieverversing brandde (dus voor-
dat de intervalperiode voor olieverversing
was verstreken), moet de indicator na de
olieverversing worden teruggesteld zodat
het eerstvolgende tijdstip voor olieverver-
sing weer correct wordt aangegeven.
1. Oliefilterelement
2. O-ringAanhaalmoment:Bevestigingsbout oliefilterdeksel:10 N·m (1.0 kgf·m, 7.4 lb·ft)
1
2
Aanhaalmoment:Olieaftapplug:
20 N·m (2.0 kgf·m, 15 lb·ft)
Aan bevolen motorolie:
Zie pagina 9-1.
Oliehoeveelheid :
Olieverversing:
1.50 L (1.59 US qt, 1.32 Imp.qt)
Met verwijderen van oliefilterele-
ment:
1.60 L (1.69 US qt, 1.41 Imp.qt)
UBBAD1D0.book Page 12 Tuesday, October 5, 2021 10:18 AM

Periodiek on derhoud en afstelling
7-13
7
DAU20067
Eindoverb rengin gsolieHet eindoverbrengingshuis moet voor elke
rit worden gecontroleerd op olielekkage. In
geval van lekkage dient u de scooter door
een Yamaha dealer te laten nakijken en re-
pareren. Bovendien dient de eindoverbren-
gingsolie als volgt te worden ververst op de
tijdstippen vermeld in het periodieke onder-
houds- en smeerschema.
1. Start de motor, warm de eindover-
brengingsolie op door enkele minuten
te rijden en zet dan de motor af.
2. Zet de scooter op de middenbok.
3. Plaats een olieopvangbak onder het
eindoverbrengingshuis om de ge-
bruikte olie op te vangen.
4. Verwijder de vuldop van de eindover- brengingsolie met de o-ring uit het
eindoverbrengingshuis. 5. Verwijder de aftapplug van de eind-
overbrengingsolie met de pakking om
de olie uit het eindoverbrengingshuis
te laten stromen. 6. Monteer de aftapplug van de eind-
overbrengingsolie met de nieuwe pak-
king en zet de bout vast met het
voorgeschreven aanhaalmoment.
7. Vul met de aangegeven hoeveelheid van de aanbevolen eindoverbren-
gingsolie. WAARSCHUWING! Zor g
ervoor dat geen vreem de materia-
len in het ein dover bren gin gshuis te-
rechtkomen. Zor g ervoor d at geen
olie op de ban d of het wiel terecht-
komt.
[DWA11312]
8. Plaats de vuldop van de eindover- brengingsolie met de nieuwe o-ring en
draai de vuldop vast.
9. Controleer het eindoverbrengingshuis op olielekkage. Zoek in geval van lek-
kage naar de oorzaak.
1. Vuldop versnellingsbakolie
2. O-ring
1. Aftapplug versnellingsbakolie
2. Pakking
1
21
2
Aanhaalmoment:Aftapplug eindoverbrengingsolie: 20 N·m (2.0 kgf·m, 15 lb·ft)
Aan bevolen ein dover bren gin gsolie:
Zie pagina 9-1.
Oliehoeveelhei d:
0.20 L (0.21 US qt, 0.18 Imp.qt)
UBBAD1D0.book Page 13 Tuesday, October 5, 2021 10:18 AM

Periodiek on derhou d en afstelling
7-14
7
DAUS1203
KoelvloeistofHet koelvloeistofniveau moet regelmatig
worden gecontroleerd. Verder moet de
koelvloeistof worden ververst volgens de
intervalperioden vermeld in het periodieke
onderhoudsschema.OPMERKINGAls er geen originele Yamaha koelvloeistof
beschikbaar is, gebruik dan een ethyleen-
glycol antivries met corrosieremmers voor
aluminium motoren en meng deze met ge-
destilleerd water in een verhouding van 1:1.
DAU78580
Controleren van het koelvloeistofniveau
1. Zet de machine op de middenbok.
OPMERKING Het koelvloeistofniveau moet worden
gecontroleerd terwijl de motor koud
is, temperatuurverschillen zijn name-
lijk van invloed op het niveau.
 Zorg dat de machine rechtop staat bij
het controleren van het koelvloeistof-
niveau. Wanneer de machine iets
schuin staat, kan het niveau al foutief
worden afgelezen.2. Controleer het koelvloeistofniveau via
het kijkglas.OPMERKINGHet koelvloeistofniveau moet tussen de
merkstrepen voor minimum- en maximum-
niveau staan.
3. Als de koelvloeistof op of beneden demerkstreep voor minimumniveau
staat, verwijder dan de voetplaatmat
aan de linkerzijde door deze omhoog
te trekken.
Aan
bevolen koelvloeistof:
YAMALUBE-koelvloeistof
Hoeveelhei d koelvloeistof:
Koelvloeistofreservoir (merkstreep
voor maximumniveau): 0.18 L (0.19 US qt, 0.16 Imp.qt)

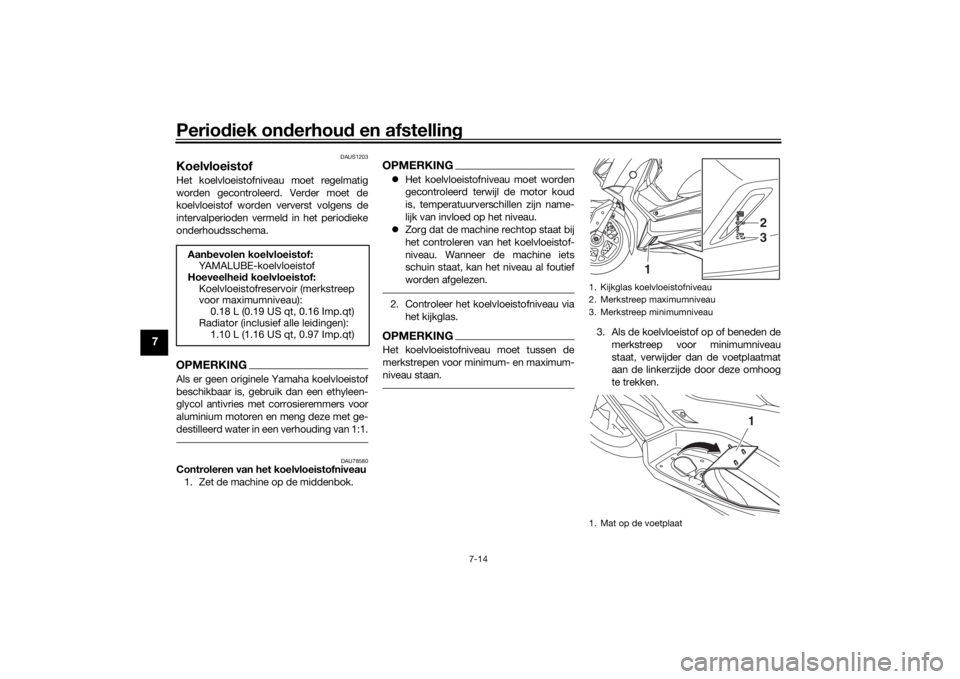

Radiator (inclusief alle leidingen): 1.10 L (1.16 US qt, 0.97 Imp.qt)1. Kijkglas koelvloeistofniveau
2. Merkstreep maximumniveau
3. Merkstreep minimumniveau
1. Mat op de voetplaat
1
23
1
UBBAD1D0.book Page 14 Tuesday, October 5, 2021 10:18 AM

Periodiek on derhoud en afstelling
7-15
7
4. Verwijder de afdekking van het koel-
vloeistofreservoir.
5. Verwijder de dop van het koelvloei- stofreservoir, vul koelvloeistof bij tot
aan de merkstreep voor maximumni-
veau, en breng dan de dop van het
koelvloeistofreservoir weer aan.
WAARSCHUWING! Verwij der alleen
d e dop van het koelvloeistofreser-
voir. Pro beer nooit om de ra diator-
vul dop te verwijd eren als de motor
warm is.
[DWA15162]
LET OP: Als er g een
koelvloeistof aanwezi g is, g eb ruik
d an in plaats daarvan ged istilleer d
water of onthar d leid ingwater. Ge-
b ruik geen har d water of zout wa-
ter, dit is scha delijk voor d e motor.
Als er in plaats van koelvloeistof
water is geb ruikt, vervan g d it dan
zo snel mo gelijk door koelvloeistof, an
ders is het systeem niet b e-
scherm d te gen vorst en corrosie.
Als er water aan d e koelvloeistof is
toe gevoe gd, laat dan een Yamaha
d ealer zo snel mo gelijk het anti-
vries gehalte van d e koelvloeistof
controleren om te voorkomen dat
d e effectiviteit van de koelvloeistof
afneemt.
[DCA10473]
6. Breng de afdekking van het koelvloei- stofreservoir aan.
7. Plaats de voetplaatmat aan de linker- zijde in de oorspronkelijke positie en
druk deze omlaag vast.
DAU33032
De koelvloeistof verversen
De koelvloeistof moet volgens de interval-
perioden vermeld in het periodieke smeer-
en onderhoudsschema ververst worden.
Laat de koelvloeistof verversen door een
Yamaha dealer. WAARSCHUWING! Pro-
b eer nooit om de ra diatorvul dop te ver-
wij deren als de motor warm is.
[DWA10382]

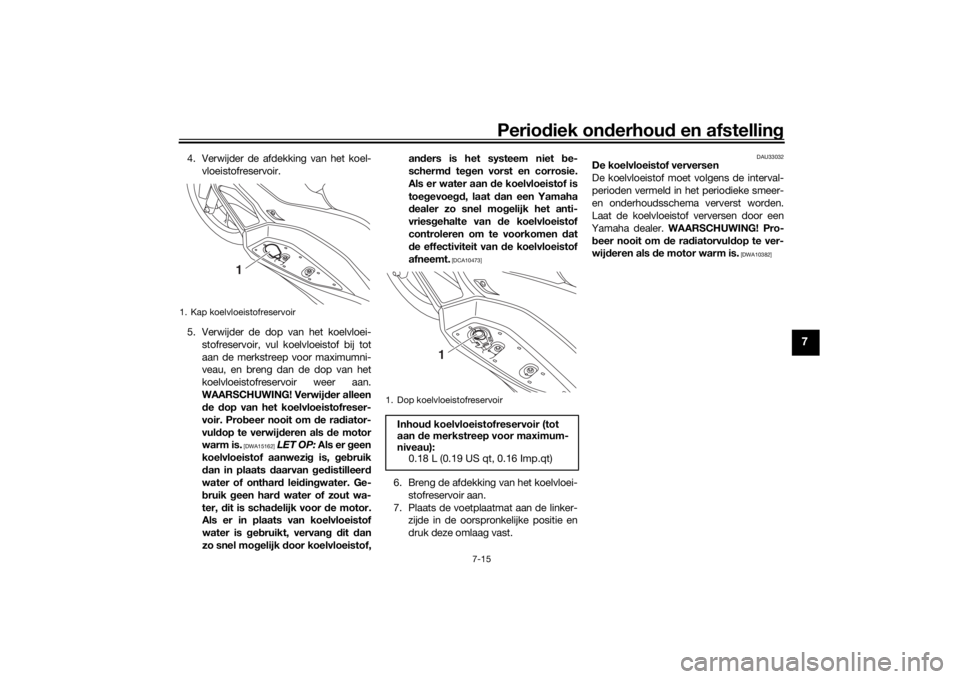

1. Kap koelvloeistofreservoir
1
1. Dop koelvloeistofreservoir
Inhou d koelvloeistofreservoir (tot
aan de merkstreep voor maximum-
niveau): 0.18 L (0.19 US qt, 0.16 Imp.qt)
1
UBBAD1D0.book Page 15 Tuesday, October 5, 2021 10:18 AM

Periodiek on derhou d en afstelling
7-16
7
DAU78574
Luchtfilter en luchtfilterelemen-
ten in de V-snaar behuizin gHet luchtfilterelement en het luchtfilterele-
ment van het secundaire luchtfilter moeten
worden vervangen en het pre-luchtfilterele-
ment en het luchtfilterelement van de V-
snaarbehuizing moeten worden gereinigd
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.
Reinig de luchtfilterelementen vaker als u in
zeer stoffige of vochtige gebieden rijdt. Ver-
der moet de aftapslang van het luchtfilter
regelmatig worden gecontroleerd en gerei-
nigd.
Reinigen van de luchtfilteraftapslan g
1. Controleer of zich in de slang aan de achterkant van het luchtfilterhuis geen
water of vuil heeft verzameld. 2. Haal de slang los van de klem als er
vuil of water in zit, reinig hem grondig
en breng opnieuw aan.
OPMERKINGAls vuil of water werd aangetroffen in de af-
tapslang, controleer dan het luchtfilterele-
ment op overmatig vuil of beschadiging en
vervang het indien nodig.Vervan gen van het luchtfilterelement en
filterelement van het secun daire luchtfil-
ter en reini gen van het filterelement van
het pre-luchtfilter
1. Zet de machine op de middenbok.
2. Verwijder de rubber pluggen.
3. Verwijder het luchtfilterdeksel door de schroeven te verwijderen. 4. Trek het luchtfilterelement en filterele-
ment van het secundaire luchtfilter
naar buiten.

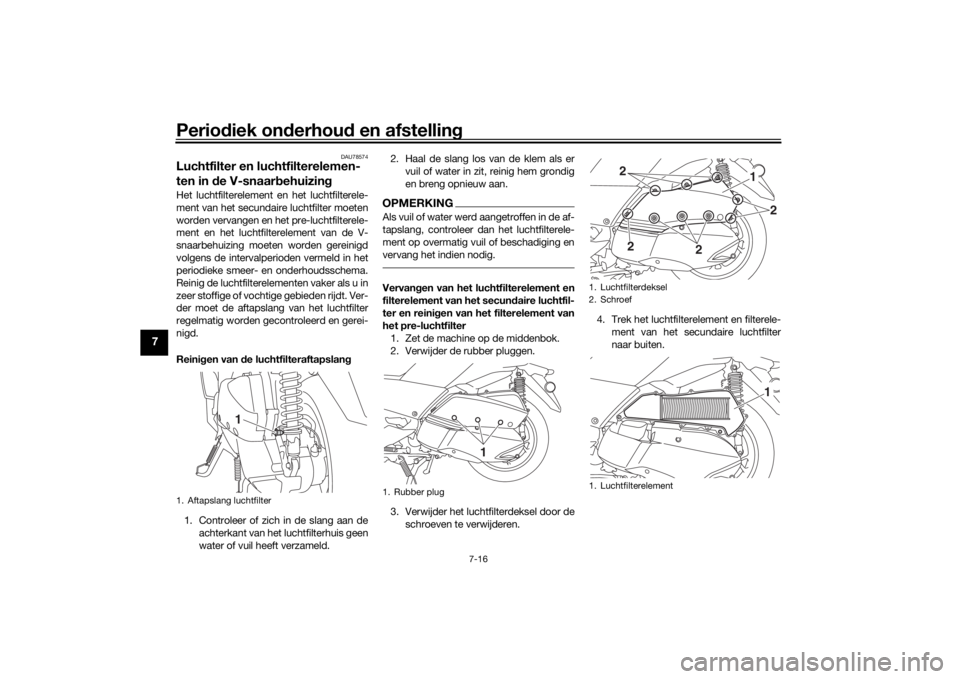

1. Aftapslang luchtfilter
1
1. Rubber plug
1
1. Luchtfilterdeksel
2. Schroef
1. Luchtfilterelement
1
2
2
2
2
1
UBBAD1D0.book Page 16 Tuesday, October 5, 2021 10:18 AM
