Consignes de sécurité
1-2
1
• S’exercer à des endroits où il n’y a
pas de trafic tant que l’on ne s’est
pas complètement familiarisé avec
le scooter et ses commandes.
 De nombreux accidents sont provo-
qués par des erreurs de conduite du
pilote de scooter. Une erreur typique
consiste à prendre un virage trop large
en raison d’une vitesse excessive ou
un virage trop court (véhicule pas as-
sez incliné pour la vitesse).
• Toujours respecter les limites de vi- tesse et ne jamais rouler plus vite
que ne le permet l’état de la route et
le trafic.
• Toujours signaler clairement son in- tention de tourner ou de changer de
bande de circulation. Rouler dans le
champ de visibilité des automobi-
listes.
 La posture du pilote et celle du passa-
ger est importante pour le contrôle
correct du véhicule.
• Pour conserver le contrôle de son scooter, il faut toujours tenir le gui-
don des deux mains et garder ses
pieds sur les repose-pieds.
• Le passager doit toujours se tenir des deux mains, soit au pilote, soit
à la poignée du passager ou à la
poignée de manutention, si le mo- dèle en est pourvu, et garder les
deux pieds sur les repose-pieds du
passager. Ne jamais prendre en
charge un passager qui ne puisse
placer fermement ses deux pieds
sur les repose-pieds.
 Ne jamais conduire après avoir ab-
sorbé de l’alcool, certains médica-
ments ou des drogues.
 Ce scooter est conçu pour l’utilisation
sur route uniquement. Ce n’est pas un
véhicule tout-terrain.
Équipement
La plupart des accidents mortels en scoo-
ter résultent de blessures à la tête. Le port
du casque est le seul moyen d’éviter ou de
limiter les blessures à la tête.  Toujours porter un casque homolo-
gué.
 Porter une visière ou des lunettes de
protection. Si les yeux ne sont pas
protégés, le vent risque de troubler la
vue et de retarder la détection des
obstacles.
 Porter des bottes, une veste, un pan-
talon et des gants solides pour se pro-
téger des éraflures en cas de chute. 
Ne jamais porter des vêtements
lâches, car ceux-ci pourraient s’ac-
crocher aux leviers de commande ou
même aux roues, ce qui risque d’être
la cause d’un accident.
 Toujours porter des vêtements de
protection qui couvrent les jambes,
les chevilles et les pieds. Le moteur et
le système d’échappement sont brû-
lants pendant ou après la conduite, et
peuvent, dès lors, provoquer des brû-
lures.
 Les consignes ci-dessus s’adressent
également au passager.
Éviter un empoisonnement au mo-
noxy de de carbone
Tous les gaz d’échappement de moteur
contiennent du monoxyde de carbone, un
gaz mortel. L’inhalation de monoxyde de
carbone peut provoquer céphalées, étour-
dissements, somnolence, nausées, confu-
sion mentale, et finalement la mort.
Le monoxyde de carbone est un gaz inco-
lore, inodore et insipide qui peut être pré-
sent même lorsque l’on ne sent ou ne voit
aucun gaz d’échappement. Des niveaux
mortels de monoxyde de carbone peuvent
s’accumuler rapidement et peuvent suffo-
quer rapidement une victime et l’empêcher
de se sauver. De plus, des niveaux mortels
UBBAF1F0.book Page 2 Friday, September 24, 2021 1:24 PM

Consignes de sécurité
1-3
1
de monoxyde de carbone peuvent persis-
ter pendant des heures, voire des jours
dans des endroits peu ou pas ventilés. Si
l’on ressent tout symptôme d’empoisonne-
ment au monoxyde de carbone, il convient
de quitter immédiatement l’endroit, de
prendre l’air et de CONSULTER UN MÉDE-
CIN.
 Ne pas faire tourner un moteur à l’inté-
rieur d’un bâtiment. Même si l’on tente
de faire évacuer les gaz d’échappe-
ment à l’aide de ventilateurs ou en ou-
vrant portes et fenêtres, le monoxyde
de carbone peut atteindre rapidement
des concentrations dangereuses.
 Ne pas faire tourner un moteur dans
un endroit mal ventilé ou des endroits
partiellement clos, comme les
granges, garages ou abris d’auto.
 Ne pas faire tourner un moteur à un
endroit à l’air libre d’où les gaz
d’échappement pourraient être aspi-
rés dans un bâtiment par des ouver-
tures comme portes ou fenêtres.
Charge
L’ajout accessoires ou de bagages peut ré-
duire la stabilité et la maniabilité du scooter
si la répartition du poids est modifiée. Afin
d’éviter tout risque d’accident, monter ac-
cessoires et bagages avec beaucoup de soin. Redoubler de prudence lors de la
conduite d’un scooter chargé d’accessoi-
res ou de bagages. Voici quelques direc-
tives à suivre concernant les accessoires et
le chargement de ce scooter :
S’assurer que le poids total du pilote, du
passager, des bagages et des accessoires
ne dépasse pas la charge maximum.
La
con duite d’un véhicule surchargé peut
être la cause d’un acci dent.
Même lorsque cette limite de poids n’est
pas dépassée, garder les points suivants à
l’esprit :  Les bagages et les accessoires doi-
vent être fixés aussi bas et près du
scooter que possible. Attacher soi-
gneusement les bagages les plus
lourds près du centre du scooter et ré-
partir le poids également de chaque
côté afin de ne pas le déséquilibrer.
 Un déplacement soudain du charge-
ment peut créer un déséquilibre. S’as-
surer que les accessoires et les ba-
gages sont correctement attachés avant de prendre la route. Contrôler
fréquemment les fixations des acces-
soires et des bagages.
• Régler correctement la suspension (pour les modèles à suspension ré-
glable) en fonction de la charge et
contrôler l’état et la pression de
gonflage des pneus.
• Ne jamais placer des objets lourds ou volumineux sur le guidon, la
fourche ou le garde-boue avant.
Ces objets peuvent déstabiliser la
direction et rendre le maniement
plus difficile.
 Ce véhicule n’est pas conçu pour ti-
rer une remorque ni pour être ac-
couplé à un si de-car.
Accessoires Yamaha d’origine
Le choix d’accessoires pour son véhicule
est une décision importante. Des accessoi-
res Yamaha d’origine, disponibles unique-
ment chez les concessionnaires Yamaha,
ont été conçus, testés et approuvés par
Yamaha pour l’utilisation sur ce véhicule. De nombreuses entreprises n’ayant aucun
lien avec Yamaha produisent des pièces et
accessoires, ou mettent à disposition
d’autres modifications pour les véhicules
Yamaha. Yamaha n’est pas en mesure de
tester les produits disponibles sur le mar-
Charge maximale:
161 kg (355 lb)UBBAF1F0.book Page 3 Friday, September 24, 2021 1:24 PM

Consignes de sécurité
1-4
1
ché secondaire. Yamaha ne peut dès lors ni
approuver ni recommander l’utilisation
d’accessoires vendus par des tiers ou les
modifications autres que celles recomman-
dées spécialement par Yamaha, même si
ces pièces sont vendues ou montées par
un concessionnaire Yamaha.
Pièces de rechange, accessoires et mo-
d ifications issus du marché secon daire
Bien que des produits du marché secon-
daire puissent sembler être de concept et
de qualité identiques aux accessoires
Yamaha, il faut être conscient que certains de ces accessoires ou certaines de ces
modifications ne sont pas appropriés en
raison du danger potentiel qu’ils représen-
tent pour soi-même et pour autrui. La mise
en place de produits issus du marché se-
condaire ou l’exécution d’une autre modifi-
cation du véhicule venant altérer le concept
ou les caractéristiques du véhicule peut
soumettre les occupants du véhicule ou
des tiers à des risques accrus de blessures
ou de mort. Le propriétaire est responsable
des dommages découlant d’une modifica-
tion du véhicule.
Respecter les conseils suivants lors du
montage d’accessoires, ainsi que ceux
donnés à la section “Charge”. 
Ne jamais monter d’accessoires ou
transporter de chargement qui pour-
raient nuire au bon fonctionnement du
scooter. Examiner soigneusement les
accessoires avant de les monter pour
s’assurer qu’ils ne réduisent en rien la
garde au sol, l’angle d’inclinaison
dans les virages, le débattement limite
de la suspension, la course de la di-
rection ou le fonctionnement des
commandes. Vérifier aussi qu’ils ne
cachent pas les feux et catadioptres.
• Les accessoires montés sur le gui- don ou autour de la fourche peu-
vent créer des déséquilibres dus à
une mauvaise distribution du poids
ou à des changements d’ordre aé-
rodynamique. Si des accessoires
sont montés sur le guidon ou
autour de la fourche, ils doivent être
aussi légers et compacts que pos-
sible.
• Des accessoires volumineux
risquent de gravement réduire la
stabilité du scooter en raison d’ef-
fets aérodynamiques. Le vent peut
avoir tendance à soulever le scoo-
ter et les coups de vent latéraux
peuvent le rendre instable. De tels
accessoires peuvent également rendre le véhicule instable lors du
croisement ou du dépassement de
camions.
• Certains accessoires peuvent for- cer le pilote à modifier sa position
de conduite. Une position de
conduite incorrecte réduit la liberté
de mouvement du pilote et peut li-
miter son contrôle du véhicule. De
tels accessoires sont donc décon-
seillés.
 La prudence est de rigueur lors de
l’installation de tout accessoire élec-
trique supplémentaire. Si les acces-
soires excèdent la capacité de l’instal-
lation électrique du scooter, une
défaillance pourrait se produire, ce qui
risque de provoquer des problèmes
d’éclairage ou une perte de puissance
du moteur.
Pneus et jantes issus d u marché secon-
d aire
Les pneus et les jantes livrés avec le scoo-
ter sont conçus pour les capacités de per-
formance du véhicule et sont conçus de
sorte à offrir la meilleure combinaison de
maniabilité, de freinage et de confort.
D’autres pneus, jantes, tailles et combinai-
sons peuvent ne pas être adéquats. Se re-
UBBAF1F0.book Page 4 Friday, September 24, 2021 1:24 PM

Consignes de sécurité
1-5
1
porter à la page 7-20 pour les caractéris-
tiques des pneus et pour plus
d’informations sur leur remplacement.
Transport du scooter
Bien veiller à suivre les instructions sui-
vantes avant de transporter le scooter dans
un autre véhicule.  Retirer tous les éléments lâches du
scooter.
 Dans la remorque ou la caisse de
chargement, diriger la roue avant droit
devant et la caler dans un rail avec
corne d’arrimage.
 Arrimer le scooter à l’aide de sangles
d’arrimage ou de sangles adéquates
fixées à des éléments solides du
scooter, tels que le cadre ou la bride
de fourche (et non, par exemple, le
guidon, qui comporte des éléments
en caoutchouc, ou les clignotants, ou
toute pièce pouvant se briser). Choisir
judicieusement l’emplacement des
sangles de sorte qu’elles ne frottent
pas contre des surfaces peintes lors
du transport.
 Les sangles doivent, dans la mesure
du possible, quelque peu compresser
la suspension afin de limiter le rebond
lors du transport.
FAU57600
Conseils supplémentaires rela-
tifs à la sécurité routièreS’assurer de signaler clairement son
intention d’effectuer un virage.
 Le freinage peut être extrêmement dif-
ficile sur route mouillée. Éviter les frei-
nages brusques qui risquent de faire
déraper le scooter. Pour ralentir sur
une surface mouillée, actionner les
freins lentement.
 Ralentir à l’approche d’un croisement
ou d’un virage. Le virage effectué, ac-
célérer lentement.
 Doubler les voitures en stationnement
avec prudence. Un automobiliste inat-
tentif pourrait brusquement ouvrir une
portière.
 Les rails de chemin de fer ou de tram-
way, les plaques de fer des chantiers
et les plaques d’égout deviennent ex-
trêmement glissants lorsqu’ils sont
mouillés. Ralentir et les franchir pru-
demment. Maintenir le scooter bien
droit, car il pourrait glisser et se ren-
verser.
 Le nettoyage du scooter risque de
mouiller les plaquettes ou les garni-
tures de frein. Après avoir lavé le
scooter, toujours contrôler les freins
avant de prendre la route. 
Toujours porter un casque, des gants,
un pantalon (serré aux chevilles afin
qu’il ne flotte pas) ainsi qu’une veste
de couleur vive.
 Ne pas charger trop de bagages sur le
scooter. Un scooter surchargé est ins-
table. Utiliser un lien solide pour fixer
les bagages sur le porte-bagages (le
cas échéant). Des bagages mal atta-
chés réduisent la stabilité du scooter
et constituent une source de distrac-
tion dangereuse. (Voir page 1-3.)
UBBAF1F0.book Page 5 Friday, September 24, 2021 1:24 PM

Description
2-1
2
FAU10411

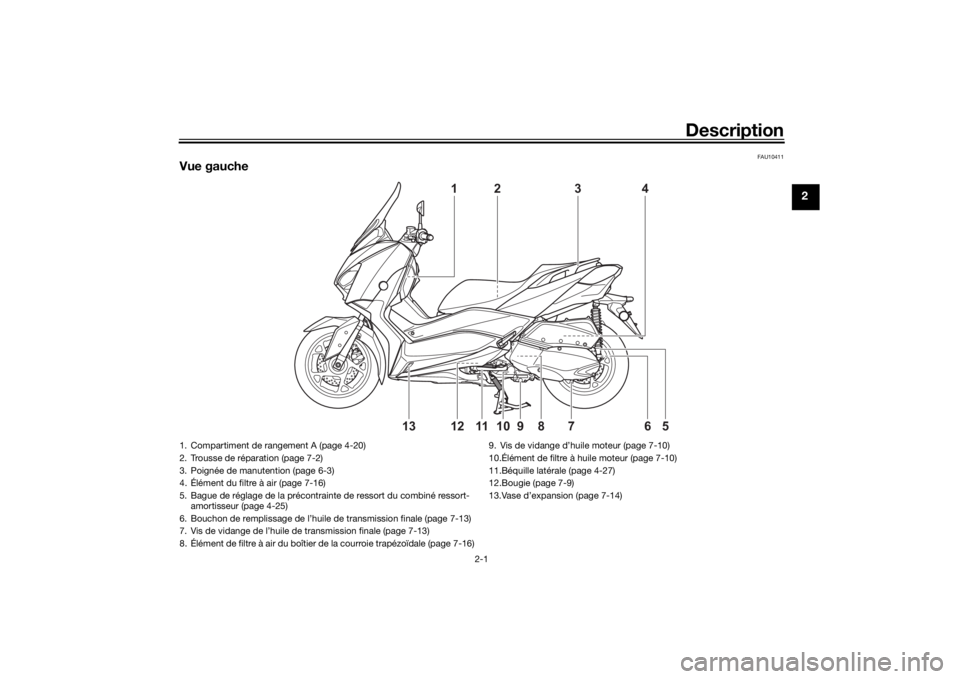

Vue gauche
4
1
5
6
10
8
12
7
9
11
13
2
3
1. Compartiment de rangement A (page 4-20)
2. Trousse de réparation (page 7-2)
3. Poignée de manutention (page 6-3)
4. Élément du filtre à air (page 7-16)
5. Bague de réglage de la précontrainte de ressort du combiné ressort-amortisseur (page 4-25)
6. Bouchon de remplissage de l’huile de transmission finale (page 7-13)
7. Vis de vidange de l’huile de transmission finale (page 7-13)
8. Élément de filtre à air du boîtier de la courroie trapézoïdale (page 7-16) 9. Vis de vidange d’huile moteur (page 7-10)
10.Élément de filtre à huile moteur (page 7-10)
11.Béquille latérale (page 4-27)
12.Bougie (page 7-9)
13.Vase d’expansion (page 7-14)
UBBAF1F0.book Page 1 Friday, September 24, 2021 1:24 PM

Description
2-2
2
FAU10421

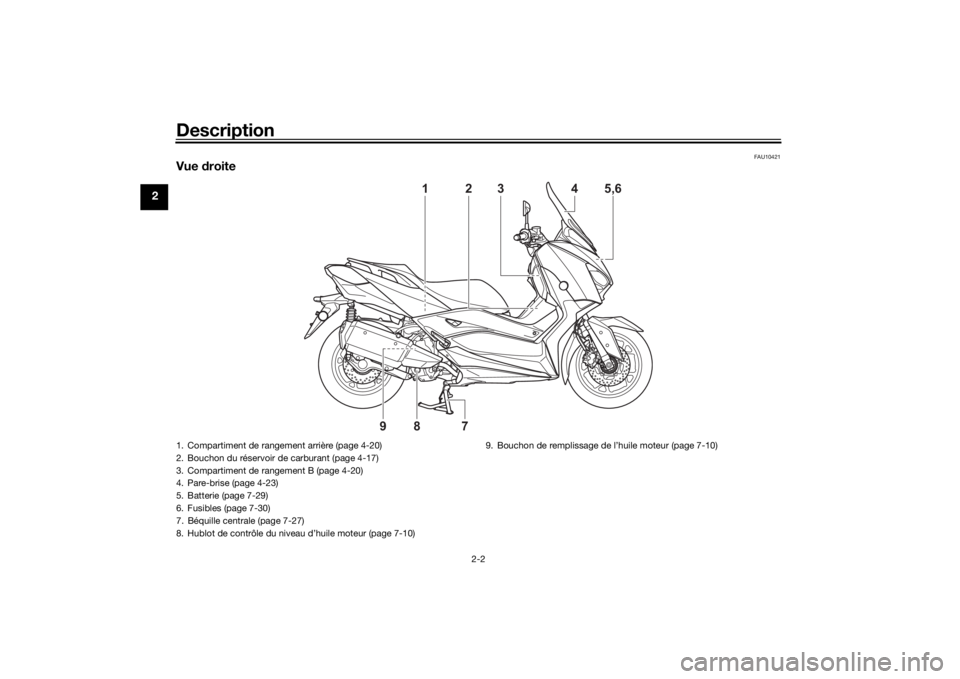

Vue droite
2
3
4
5,6
1
9
8
7
1. Compartiment de rangement arrière (page 4-20)
2. Bouchon du réservoir de carburant (page 4-17)
3. Compartiment de rangement B (page 4-20)
4. Pare-brise (page 4-23)
5. Batterie (page 7-29)
6. Fusibles (page 7-30)
7. Béquille centrale (page 7-27)
8. Hublot de contrôle du niveau d’huile moteur (page 7-10) 9. Bouchon de remplissage de l’huile moteur (page 7-10)UBBAF1F0.book Page 2 Friday, September 24, 2021 1:24 PM

Description
2-3
2
FAU10431
Commandes et instruments
10
11
121
2
3
9
8
7
5
6
4
1. Levier de frein arrière (page 4-14)
2. Contacteurs à la poig née gauche (page 4-12)
3. Réservoir du liquide de frein arrière (page 7-24)
4. Compteur de vitesse (page 4-2)
5. Écran multifonction (page 4-3)
6. Compte-tours (page 4-3)
7. Réservoir du liquide de frein avant (page 7-24)
8. Contacteurs à la poignée droite (page 4-12) 9. Levier de frein avant (page 4-14)
10.Poignée des gaz (page 7-20)
11.Contacteur à clé (page 3-8)
12.Prise pour accessoire CC (page 4-26)
UBBAF1F0.book Page 3 Friday, September 24, 2021 1:24 PM

Système de clé intelligente
3-1
3
FAU76444
Système de clé intelligenteLe système de clé intelligente permet de
démarrer le véhicule sans avoir recours à
une clé mécanique. Il existe également une
fonction de réponse qui permet de localiser
le véhicule dans un parking. (Voir page 3-5.)
AVERTISSEMENT
FWA14704
 Tenir les stimulateurs car diaques
implantés ou les défibrillateurs car-
d iaques, ainsi que tout autre dispo-
sitif mé dical électrique, éloignés de
l’antenne montée sur le véhicule
(voir illustration).
 Les on des ra dioélectriques émises
par l’antenne peuvent altérer le
fonctionnement de ces appareils
s’ils sont à proximité.
 Si vous portez un dispositif mé dical
électrique, consultez un mé decin
ou le fabricant du dispositif avant
d ’utiliser ce véhicule.
ATTENTION
FCA24080
Le système de clé intelligente utilise des
on des ra dioélectriques faibles. Ce sys-
tème peut ne pas fonctionner dans les
situations suivantes.  La clé intelligente est placée à un
endroit exposé à des on des ra dioé-
lectriques fortes ou à d’autres
bruits électromagnétiques
 Il y a à proximité des installations
qui émettent de fortes on des ra-
d ioélectriques (tours TV ou ra dio,
usines électriques, stations d’émis-
sion, aéroports, etc.)
 Vous portez ou utilisez des disposi-
tifs de communication tels que ra-
d ios ou téléphones portables à
proximité immé diate de la clé intel-
ligente
 La clé intelligente est en contact
avec ou est recouverte par un objet
métallique
 D’autres véhicules équipés d’une
clé intelligente se trouvent à proxi-
mité
1. Clé intelligente
2. Bouton de clé intelligente
1. Contacteur à clé
2. Bouton de contacteur à clé
12
ZAUM1816
2
1
1. Antenne installée sur le véhicule
1
UBBAF1F0.book Page 1 Friday, September 24, 2021 1:24 PM

Système de clé intelligente
3-2
3
Dans ces cas, déplacez la clé intelli-
gente à un autre en droit et essayez à
nouveau de l’utiliser. Si elle ne fonc-
tionne toujours pas, utiliser le véhicule
en mo de secours. (Voir page 7-38.)N.B.Pour optimiser l’autonomie de la batterie, la
clé intelligente s’éteint automatiquement
9 jours après la dernière utilisation du véhi-
cule (la fonction de réponse est désacti-
vée). Dans ce cas, appuyer simplement sur
le bouton du contacteur à clé pour activer
le système de clé intelligente.
FAUM3960
Plage de fonctionnement du sys-
tème de clé intelligenteLe système de clé intelligente fonctionne à
une distance maximum d’environ 80 cm
(31.5 in) depuis l’antenne.
N.B. Le système de clé intelligente utilisant
des ondes radio faibles, sa plage de
fonctionnement peut être affectée par
le milieu environnant.
 Si la pile du système de clé intelligente
est déchargée, la clé intelligente peut
ne pas fonctionner ou sa plage de
fonctionnement peut se réduire consi-
dérablement.
 Si la clé intelligente est désactivée, le
véhicule ne la reconnaît pas même si
elle se trouve dans sa plage de fonc-
tionnement. Si le système de clé intel-
ligente ne fonctionne pas, se référer à
la page 3-5 et vérifier que la clé intelli-
gente est activée.
 Si la clé intelligente est placée dans le
compartiment de rangement avant ou
arrière, la communication entre cette
dernière et le véhicule peut être blo-
quée. Si la clé intelligente se trouve à
l’intérieur du compartiment de range-
ment arrière alors que celui-ci est ver-
rouillé, son système peut se désacti-
ver. Le pilote doit toujours porter la clé
intelligente sur lui.
1. Antenne installée sur le véhiculeZAUM1516
1
ZAUM1517
1
UBBAF1F0.book Page 2 Friday, September 24, 2021 1:24 PM

Système de clé intelligente
3-3
3
 Lorsque le véhicule reste sans surveil-
lance, veiller à bloquer la direction et à
conserver la clé intelligente avec soi. Il
est recommandé de désactiver la clé
intelligente.
AVERTISSEMENT
FWA17952
Vous devez porter la clé intelligente
sur vous. Ne la rangez pas d ans le
véhicule.
 Lorsque la clé intelligente est à por-
tée opérationnelle, faites très atten-
tion, car d’autres personnes qui ne
portent pas la clé intelligente peu-
vent faire d émarrer le véhicule et
l’utiliser.
FAU78624
Maniement de la clé intelligente
et des clés mécaniques
AVERTISSEMENT
FWA17952
 Vous devez porter la clé intelligente
sur vous. Ne la rangez pas d ans le
véhicule.
 Lorsque la clé intelligente est à por-
tée opérationnelle, faites très atten-
tion, car d ’autres personnes qui ne
portent pas la clé intelligente peu-
vent faire démarrer le véhicule et
l’utiliser.Une seule clé intelligente, deux clés méca-
niques et une carte indiquant un numéro
d’identification sont fournies avec le véhi-
cule.
Si la batterie du véhicule est déchargée, la
clé mécanique peut être utilisée pour ouvrir
la selle. Conserver une clé mécanique en
plus de la clé intelligente.
Si la clé intelligente est perdue ou si sa bat-
terie est déchargée, le numéro d’identifica-
tion peut être utilisé pour démarrer le véhi-
cule en mode d’urgence. (Voir page 7-38.)
Noter le numéro d ’id entification en cas
d ’urgence.
Si la clé intelligente est perdue et si le nu-
méro d’identification du système de clé in-
telligente est inconnu, l’intégralité du sys-
tème de clé intelligente devra être remplacé
1. Clé intelligente
1. Carte du numéro d’identification
2. Numéro d’identification
1
868588
1
2
UBBAF1F0.book Page 3 Friday, September 24, 2021 1:24 PM
