YAMAHA XSR 700 2017 Manuale de Empleo (in Spanish)

Información relativa a la seguridad
1-4
1
Accesorios originales Yamaha
La elección de los accesorios para el vehí-
culo es una decisión importante. Los acce-
sorios originales Yamaha que se pueden
adquirir únicamente en los concesionarios
Yamaha han sido diseñados, probados y
aprobados por Yamaha para su vehículo.
Muchas empresas sin relación con
Yamaha fabrican repuestos y accesorios u
ofrecen otras modificaciones para vehícu-
los Yamaha. Yamaha no puede probar los
productos que fabrican estas empresas.
Por tanto, Yamaha no puede respaldar ni
recomendar el uso de accesorios no vendi-
dos por Yamaha ni modificaciones no re-
comendadas específicamente por
Yamaha, incluso si las vende e instala un
concesionario Yamaha.
Repuestos, accesorios y modificaciones
no originales
Aunque algunos productos no originales
pueden tener un diseño y una calidad simi-
lares a los accesorios originales Yamaha,
debe tener presente que algunos de estos
accesorios no originales o modificaciones
no resultan adecuados debido a la posibili-
dad de que representen un peligro para us-
ted u otras personas. La instalación de
productos no originales o las modificacio-
nes realizadas en su vehículo que alterensu diseño o sus características de funcio-
namiento pueden representar, para usted y
otras personas, un peligro de daños perso-
nales graves o un accidente mortal. Es us-
ted responsable de los daños personales
relacionados con la alteración del vehículo.
Cuando instale accesorios, tenga en cuen-
ta las recomendaciones siguientes, así
como las que se facilitan en el apartado
“Carga”.
No instale nunca accesorios o lleve
carga que puedan afectar a las pres-
taciones de la motocicleta. Revise
cuidadosamente el accesorio antes
de utilizarlo, a fin de cerciorarse de
que de ningún modo reduzca la dis-
tancia al suelo ni el ángulo de inclina-
ción, ni limite el recorrido de la
suspensión, el recorrido de la direc-
ción o el funcionamiento de los man-
dos ni obstaculice las luces o
reflectores.
• Los accesorios montados en el ma-
nillar o en la zona de la horquilla de-
lantera pueden crear inestabilidad
por distribución de peso inadecua-
da o alteraciones aerodinámicas.
Se debe limitar al máximo el núme-
ro de accesorios montados en elmanillar o en la zona de la horquilla
delantera y tales accesorios debe-
rán ser lo más ligeros posible.
• Los accesorios voluminosos o
grandes pueden afectar gravemen-
te a la estabilidad de la motocicleta
por sus efectos aerodinámicos. La
motocicleta puede adquirir una ten-
dencia a levantarse por efecto del
viento de frente o hacerse inestable
con viento de costado. Estos acce-
sorios, asimismo, pueden provocar
inestabilidad al adelantar o ser ade-
lantado por vehículos de gran ta-
maño.
• Algunos accesorios pueden obligar
al conductor a desplazarse de su
posición normal de conducción.
Esta posición inadecuada limita la
libertad de movimiento del conduc-
tor y puede limitar su capacidad de
control; por tanto, no se recomien-
dan tales accesorios.
Tenga cuidado al añadir accesorios
eléctricos. Si los accesorios eléctricos
superan la capacidad del sistema
eléctrico de la motocicleta puede pro-
ducirse una avería eléctrica, la cual
puede provocar el apagado de las lu-
ces o la pérdida de potencia del mo-
tor, con el consiguiente peligro.
UB34S0S0.book Page 4 Wednesday, July 8, 2015 1:05 PM

Información relativa a la seguridad
1-5
1
Neumáticos y llantas no originales
Los neumáticos y llantas con los que se en-
trega la motocicleta han sido diseñados
conforme a las prestaciones de la misma y
para aportar la combinación óptima de ma-
nejabilidad, frenada y confort. Es posible
que otros neumáticos, llantas, medidas y
combinaciones no resulten adecuados.
Consulte en la página 6-16 las especifica-
ciones de los neumáticos e información
adicional sobre su sustitución.
Transporte de la motocicleta
Asegúrese de seguir las instrucciones si-
guientes antes de transportar la motocicle-
ta en otro vehículo.
Retire cualquier elemento suelto de la
motocicleta.
Compruebe que el grifo de gasolina
(en caso pertinente) está en la posi-
ción “OFF” y que no hay fugas de
combustible.
Oriente la rueda delantera en línea
recta al remolque o a la caja del ca-
mión y bloquéela en un canal para evi-
tar el movimiento.
Ponga una marcha (para modelos con
transmisión manual).
Asegure la motocicleta con sujecio-
nes o correas adecuadas fijadas a
piezas sólidas de la motocicleta,como el bastidor o la brida triple de la
horquilla superior delantera (y no, por
ejemplo, los manillares montados en
goma, los intermitentes o cualquier
pieza que pudiera romperse). Elija la
ubicación de las correas con deteni-
miento para evitar que generen fric-
ción y rayen las superficies pintadas
durante el transporte.
Si es posible, la suspensión debería
estar comprimida en parte mediante
las sujeciones, para que la motocicle-
ta no rebote excesivamente durante el
transporte.UB34S0S0.book Page 5 Wednesday, July 8, 2015 1:05 PM

Descripción
2-1
2
SAU10411

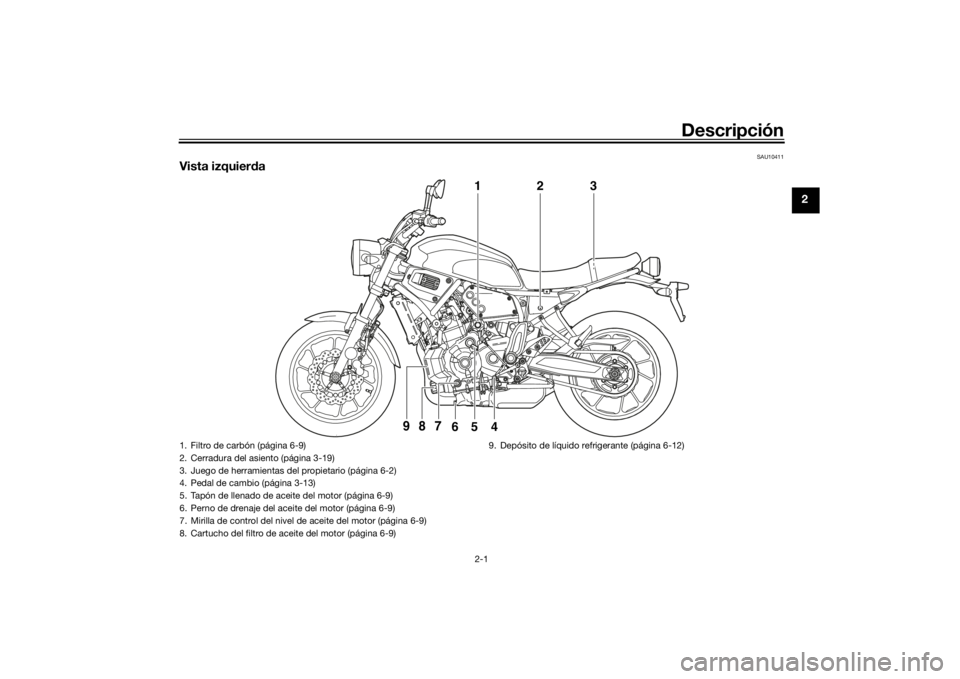

Vista izquierda
2
1
3
4
6
5
9
8
7
1. Filtro de carbón (página 6-9)
2. Cerradura del asiento (página 3-19)
3. Juego de herramientas del propietario (página 6-2)
4. Pedal de cambio (página 3-13)
5. Tapón de llenado de aceite del motor (página 6-9)
6. Perno de drenaje del aceite del motor (página 6-9)
7. Mirilla de control del nivel de aceite del motor (página 6-9)
8. Cartucho del filtro de aceite del motor (página 6-9)9. Depósito de líquido refrigerante (página 6-12)
UB34S0S0.book Page 1 Wednesday, July 8, 2015 1:05 PM

Descripción
2-2
2
SAU10421
Vista derecha
4
6
5 3
1,2
8
7
9
10
1. Fusible principal (página 6-31)
2. Caja de fusibles (página 6-31)
3. Batería (página 6-30)
4. Aro de ajuste de la precarga del muelle del conjunto amortiguador
(página 3-21)
5. Tapón del depósito de gasolina (página 3-15)
6. Faro (página 6-33)
7. Perno de drenaje del líquido refrigerante (página 6-13)
8. Pedal de freno (página 3-14)9. Interruptor de la luz de freno trasero (página 6-20)
10.Depósito de líquido del freno trasero (página 6-21)UB34S0S0.book Page 2 Wednesday, July 8, 2015 1:05 PM

Descripción
2-3
2
SAU10431

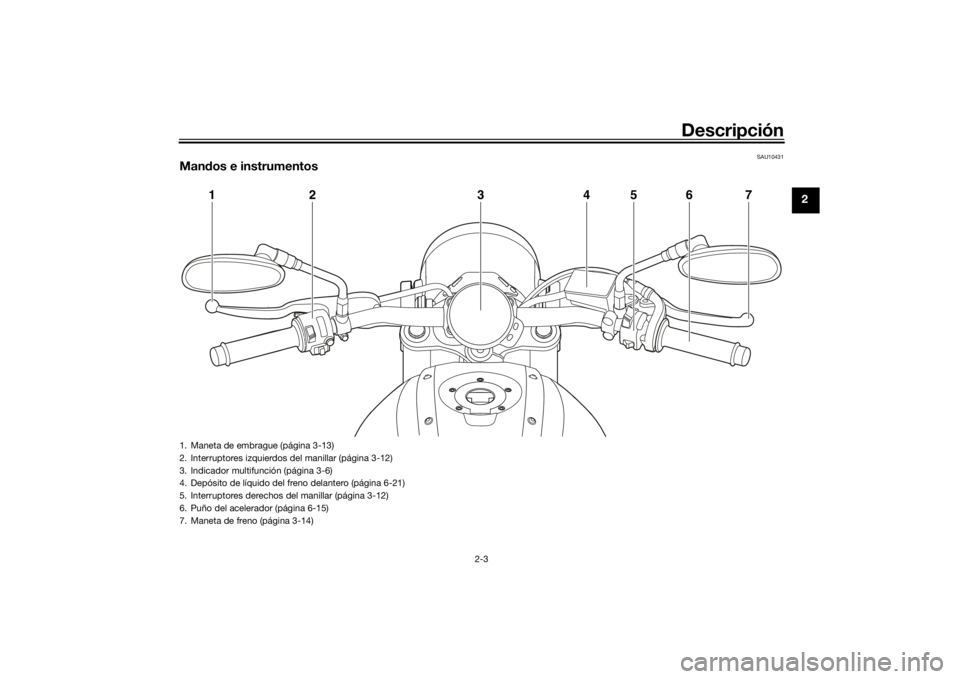

Mandos e instrumentos
1
2
4
3
5
6
7
1. Maneta de embrague (página 3-13)
2. Interruptores izquierdos del manillar (página 3-12)
3. Indicador multifunción (página 3-6)
4. Depósito de líquido del freno delantero (página 6-21)
5. Interruptores derechos del manillar (página 3-12)
6. Puño del acelerador (página 6-15)
7. Maneta de freno (página 3-14)
UB34S0S0.book Page 3 Wednesday, July 8, 2015 1:05 PM

Funciones de los instrumentos y mandos
3-1
3
SAU10978
Sistema inmovilizadorEste vehículo está equipado con un siste-
ma inmovilizador antirrobo mediante el re-
gistro de nuevos códigos en las llaves
normales. Este sistema consta de lo si-
guiente:
una llave de registro de nuevo código
(llave roja)
dos llaves normales (llaves negras) en
las que se pueden registrar nuevos
códigos
un transpondedor (que está instalado
en la llave de registro de código)
una unidad inmovilizadora
una ECU (unidad de control electróni-
co)
una luz indicadora del sistema inmovi-
lizador (Véase la página 3-5).La llave roja se utiliza para registrar códigos
en cada una de las llaves normales. Puesto
que el registro es un proceso difícil, lleve el
vehículo y las tres llaves a un concesionario
Yamaha para que lo realice. No utilice la lla-
ve roja para conducir. Sólo se debe utilizar
para volver a registrar las llaves normales.
Para conducir utilice siempre una de las lla-
ves normales.
ATENCIÓN
SCA11822
¡NO PIERDA LA LLAVE DE REGIS-
TRO DE CÓDIGO! ¡SI LA PIERDE,
PÓNGASE INMEDIATAMENTE EN
CONTACTO CON SU CONCESIO-
NARIO! Si se pierde la llave de re-
gistro de código, es imposible
registrar nuevos códigos en las lla-
ves normales. Podrá utilizar las lla-
ves normales para arrancar el
vehículo; no obstante, si es necesa-
rio registrar un nuevo código (es
decir, si se hace una nueva llave
normal o si se pierden todas las lla-
ves) se deberá cambiar todo el sis-
tema inmovilizador. Por lo tanto, se
recomienda encarecidamente utili-
zar una de las llaves normales y
guardar la llave de registro en un lu-
gar seguro.No sumerja ninguna de las llaves en
agua.
No exponga ninguna de las llaves a
temperaturas excesivamente ele-
vadas.
No sitúe ninguna de las llaves cerca
de imanes (esto incluye, aunque sin
limitarse a ello, productos tales
como altavoces, etc.).
No coloque cerca de ninguna llave
objetos que transmitan señales
eléctricas.
No coloque objetos pesados enci-
ma de las llaves.
No rectifique ni altere la forma de
las llaves.
No separe la parte de plástico de
las llaves.
No coloque dos llaves de ningún
sistema inmovilizador en un mismo
llavero.
Mantenga las llaves normales, así
como las llaves de otros sistemas
inmovilizadores, alejadas de la llave
de registro de código de este vehí-
culo.
Mantenga las llaves de otros siste-
mas inmovilizadores alejadas del
interruptor principal, ya que pueden
crear interferencias de señal.
1. Llave de registro de nuevo código (llave roja)
2. Llaves normales (llave negra)UB34S0S0.book Page 1 Wednesday, July 8, 2015 1:05 PM

Funciones de los instrumentos y mandos
3-2
3
SAU10474
Interruptor principal/Bloqueo de
la direcciónEl interruptor principal/bloqueo de la direc-
ción controla los sistemas de encendido y
luces y se utiliza para bloquear la dirección.
A continuación se describen las diferentes
posiciones.NOTAPara la utilización normal del vehículo utili-
ce la llave normal (llave negra). A fin de re-
ducir el riesgo de perder la llave de registro
de código (llave roja), guárdela en un lugar
seguro y utilícela únicamente para registrar
el nuevo código.
SAU38531
ABIERTO (ON)
Todos los circuitos eléctricos reciben co-
rriente; la luz de los instrumentos, el piloto
trasero, la luz de la matrícula y la luz de po-
sición se encienden y se puede arrancar el
motor. La llave no se puede extraer.NOTAEl faro se enciende automáticamente cuan-
do se arranca el motor y permanece encen-
dido hasta que se gira la llave a la posición

SAU10662
DESCONECTADO (OFF)
Todos los sistemas eléctricos están desac-
tivados. Se puede extraer la llave.
ADVERTENCIA
SWA10062
No gire nunca la llave a la posición
“OFF” o “LOCK” con el vehículo en mar-
cha. De lo contrario, el sistema eléctrico
se desconectará y puede perder el con-
trol o sufrir un accidente.
SAU10686
BLOQUEADO (LOCK)
La dirección está bloqueada y todos los
sistemas eléctricos están desactivados. Se
puede extraer la llave.Para bloquear la dirección
1. Gire el manillar completamente a la iz-
quierda.
2. Con la llave en la posición “OFF”, em-
pújela hacia dentro y gírela a la posi-
ción “LOCK”.
3. Extraiga la llave.NOTASi la dirección no se bloquea, inténtelo gi-
rando el manillar ligeramente a la derecha.
P
ON
OFF
LOCK
1. Empujar.
2. Girar.12
UB34S0S0.book Page 2 Wednesday, July 8, 2015 1:05 PM

Funciones de los instrumentos y mandos
3-3
3
Para desbloquear la dirección1. Introduzca la llave.
2. Con la llave en la posición “LOCK”,
empújela hacia dentro y gírela a la po-
sición “OFF”.
SAU59680
(Estacionamiento)
Las luces de emergencia y los intermiten-
tes se pueden encender, pero el resto de
los sistemas eléctricos están desconecta-
dos. Se puede extraer la llave.
La dirección debe estar bloqueada para
poder girar la llave a la posición “ ”.
ATENCIÓN
SCA20760
El uso de las luces de emergencia o los
intermitentes durante un periodo de
tiempo prolongado podría ocasionar la
descarga de la batería.
SAU49398
Luces indicadoras y de aviso
SAU11032
Luces indicadoras de intermitencia
“” y“”
Cada luz indicadora parpadea cuando el
correspondiente intermitente está activa-
do.
1. Empujar.
2. Girar.12
1. Luz indicadora del sistema antibloqueo de
frenos (ABS)
2. Luz de aviso de avería del motor Ž
3. Luz de aviso de la temperatura del líquido
refrigerante Ž
4. Luz de aviso de la presión del aceite Ž
5. Luz indicadora de intermitencia izquierda

6. Luz indicadora de punto muerto Ž
7. Luz indicadora de la luz de carretera Ž
8. Luz indicadora de intermitencia derecha

9. Luz indicadora del sistema inmovilizador
ZAUM1327
1234567
8
9
UB34S0S0.book Page 3 Wednesday, July 8, 2015 1:05 PM

Funciones de los instrumentos y mandos
3-4
3
SAU11061
Luz indicadora de punto muerto “ ”
Esta luz indicadora se enciende cuando la
transmisión se encuentra en posición de
punto muerto.
SAU11081
Testigo de luces de carretera “ ”
Este testigo se enciende cuando están co-
nectadas las luces de carretera.
SAU59962
Luz de aviso de la presión del aceite
“”
Esta luz de aviso se enciende si la presión
del aceite de motor está baja.
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”. La luz de aviso se debe volver a
encender después de apagarse brevemen-
te y, a continuación, permanecer encendi-
da hasta que arranca el motor.
Si la luz de aviso no se enciende inicialmen-
te al girar la llave a la posición “ON”, haga
revisar el circuito eléctrico en un concesio-
nario Yamaha.ATENCIÓN
SCA21210
Si la luz de aviso se enciende cuando el
motor está en marcha, pare el motor in-
mediatamente y compruebe el nivel de
aceite. Si el nivel de aceite se encuentrapor debajo del nivel mínimo, añada una
cantidad suficiente de aceite del tipo re-
comendado hasta el nivel correcto. Si la
luz de aviso de la presión del aceite per-
manece encendida aunque el nivel de
aceite sea correcto, pare inmediata-
mente el motor y haga revisar el vehículo
en un concesionario Yamaha.
NOTASi la luz de aviso no se apaga después de
arrancar el motor, compruebe el nivel de
aceite de motor y añada aceite según sea
necesario. (Véase la página 6-9).
Si la luz de aviso permanece encendida
después de añadir aceite, haga revisar el
vehículo en un concesionario Yamaha.
SAU11447
Luz de aviso de la temperatura del líqui-
do refrigerante “ ”
Esta luz de aviso se enciende si el motor se
recalienta. En ese caso, pare el motor in-
mediatamente y deje que se enfríe.
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”. La luz de aviso debe encender-
se durante unos segundos y luego
apagarse.Si la luz de aviso no se enciende inicialmen-
te al girar la llave a la posición “ON” o si
permanece encendida, haga revisar el cir-
cuito eléctrico en un concesionario
Yamaha.
ATENCIÓN
SCA10022
No mantenga en marcha el motor si se
recalienta.NOTAEn los vehículos equipados con venti-
lador del radiador, este se activa o
desactiva automáticamente en fun-
ción de la temperatura del líquido re-
frigerante en el radiador.
Si el motor se recalienta, consulte las
instrucciones adicionales de la página
6-40.
SAU11486
Luz de aviso de avería del motor “ ”
Esta luz de aviso se enciende cuando se
detecta un problema en el circuito eléctrico
de control del motor. En ese caso, haga re-
visar el vehículo en un concesionario
Yamaha.
UB34S0S0.book Page 4 Wednesday, July 8, 2015 1:05 PM

Funciones de los instrumentos y mandos
3-5
3
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”. La luz de aviso debe encender-
se durante unos segundos y luego
apagarse.
Si la luz de aviso no se enciende inicialmen-
te al girar la llave a la posición “ON” o si
permanece encendida, haga revisar el cir-
cuito eléctrico en un concesionario
Yamaha.
SAU69890
Luz de aviso del sistema ABS “ ”
Durante el funcionamiento normal, la luz de
aviso del ABS se enciende cuando se gira
la llave a “ON” y se apaga después de cir-
cular a una velocidad de 10 km/h (6 mi/h) o
superior.
Si la luz de aviso del sistema ABS:
no se enciende cuando se gira la llave
a “ON”
se enciende o parpadea durante la
marcha
no se apaga después de circular a una
velocidad de 10 km/h (6 mi/h) o supe-
rior
Es posible que el ABS no funcione correc-
tamente. En cualquiera de las circunstan-
cias anteriormente señaladas, haga revisar
el sistema lo antes posible en un concesio-
nario Yamaha. (Véase en la página 3-14
una explicación del ABS).
ADVERTENCIA
SWA16041
Si la luz de aviso del ABS no se apaga
después de circular a una velocidad de
10 km/h (6 mi/h) o superior o se encien-
de o parpadea durante la marcha, el sis-
tema de frenos pasa a funcionar del
modo convencional. En cualquiera de
estos casos, o si la luz de aviso no se en-
ciende en absoluto, extreme las precau-
ciones para evitar el posible bloqueo de
las ruedas en las frenadas de emergen-
cia. Haga revisar el sistema de frenos y
los circuitos eléctricos en un concesio-
nario Yamaha lo antes posible.
SAUM3620
Luz indicadora del sistema
inmovilizador “ ”
Cuando se ha girado la llave a la posición
“OFF” y han transcurrido 30 segundos, la
luz indicadora parpadea de manera cons-
tante para indicar que el sistema inmovili-
zador está activado. Después de 24 horas,
la luz indicadora deja de parpadear; no
obstante, el sistema inmovilizador sigue
activado.El circuito eléctrico de la luz indicadora se
puede comprobar girando la llave a la posi-
ción “ON”. La luz indicadora debe encen-
derse durante unos segundos y luego
apagarse.
Si la luz indicadora no se enciende inicial-
mente al girar la llave a la posición “ON” o
si permanece encendida, haga revisar el
circuito eléctrico en un concesionario
Yamaha.
La función de autodiagnóstico detecta asi-
mismo los fallos en los circuitos del sistema
inmovilizador.
Si se detecta un fallo en el sistema inmovi-
lizador, la luz indicadora de dicho sistema
parpadea siguiendo una pauta correspon-
diente a un código de error.
NOTASi luz indicadora del sistema inmovilizador
parpadea 5 veces despacio y luego 2 ve-
ces rápido, puede deberse a interferencias
del transpondedor. En ese caso, intente lo
siguiente. 1. Verifique que no haya otras llaves del
sistema inmovilizador cerca del inte-
rruptor principal. Otras llaves del sis-
tema inmovilizador pueden crear
interferencias de señal e impedir que
arranque el motor.
ABS
UB34S0S0.book Page 5 Wednesday, July 8, 2015 1:05 PM
