YAMAHA XSR 700 2017 Manuale de Empleo (in Spanish)

Funciones de los instrumentos y mandos
3-16
3
2. Gire la llave en el sentido contrario al
de las agujas del reloj hasta su posi-
ción original, extráigala y cierre la tapa
de la cerradura.NOTANo se puede cerrar el tapón del depósito
de gasolina si la llave no se encuentra en la
cerradura. Además, la llave no se puede
extraer si el tapón no está correctamente
cerrado y bloqueado.
ADVERTENCIA
SWA11092
Después de repostar, verifique que el ta-
pón del depósito de gasolina quede co-
rrectamente cerrado. Una fuga de
gasolina significa peligro de incendio.
SAU13222
GasolinaVerifique que haya suficiente gasolina en el
depósito.
ADVERTENCIA
SWA10882
La gasolina y los vapores de gasolina
son muy inflamables. Para evitar incen-
dios y explosiones y reducir el riesgo de
daños personales al repostar combusti-
ble, siga estas instrucciones.1. Antes de poner gasolina, pare el mo-
tor y compruebe que no haya nadie
sentado en el vehículo. No ponga
nunca gasolina mientras fuma o en
proximidad de chispas, llamas vivas u
otras fuentes de ignición como los pi-
lotos luminosos de calentadores de
agua o secadoras de ropa.
2. No llene en exceso el depósito de ga-
solina. Para repostar, introduzca la to-
bera del surtidor en el orificio de
llenado del depósito. Deje de llenar
cuando la gasolina llegue a la parte in-
ferior del tubo de llenado. La gasolina
se expande con el calor y, por tanto, el
calor del motor o del sol puede provo-
car que la gasolina se desborde del
depósito.3. Limpie inmediatamente la gasolina
que se haya vertido. ATENCIÓN: Eli-
mine inmediatamente la gasolina
derramada con un trapo limpio,
seco y suave, ya que la gasolina
puede dañar las superficies pinta-
das o las piezas de plástico.
[SCA10072]
4. Cierre bien el tapón del depósito de
gasolina.
ADVERTENCIA
SWA15152
La gasolina es tóxica y puede provocar
lesiones o la muerte. Manipule la gasoli-
na con cuidado. No trasvase nunca ga-
solina haciendo sifón con la boca. En
caso de ingestión de gasolina, inhala-
ción de vapores de gasolina o contacto
de gasolina con los ojos, acuda inmedia-1. Tubo de llenado del depósito de gasolina
2. Nivel de combustible máximo
2
1
UB34S0S0.book Page 16 Wednesday, July 8, 2015 1:05 PM

Funciones de los instrumentos y mandos
3-17
3
tamente al médico. Si le cae gasolina so-
bre la piel, lávese con agua y jabón. Si le
cae gasolina sobre la ropa, cámbiese.
SAU58111
ATENCIÓN
SCA11401
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
graves averías en piezas internas del
motor tales como las válvulas, los aros
del pistón, así como el sistema de esca-
pe.El motor Yamaha ha sido diseñado para
funcionar con gasolina súper sin plomo de
95 octanos o más. Si se producen detona-
ciones (o autoencendido), utilice gasolina
de otra marca. El uso de gasolina sin plomo
prolonga la vida útil de la bujía y reduce los
costes de mantenimiento.Gasohol
Existen dos tipos de gasohol: gasohol con
etanol y gasohol con metanol. El gasohol
con etanol se puede utilizar si el contenido
de etanol no es superior al 10% (E10).
Yamaha no recomienda el uso de gasohol
con metanol porque puede dañar el siste-
ma de combustible o provocar una dismi-
nución de las prestaciones del vehículo.
SAU55512
Tubo respiradero del depósito de
gasolinaAntes de utilizar la motocicleta:
Comprobar las conexiones de todos
los tubos.
Comprobar uno a uno que los tubos
no estén agrietados o dañados y cam-
biarlos según sea necesario.
Verificar que el extremo de cada tubo
no esté obstruido y limpiarlo si fuese
necesario.
Verificar que cada uno de los tubos
pase a través de la abrazadera. Gasolina recomendada:
Gasolina súper sin plomo (Gasohol
(E10) aceptable)
Capacidad del depósito de
gasolina:
14.0 L (3.70 US gal, 3.08 Imp.gal)
Reserva:

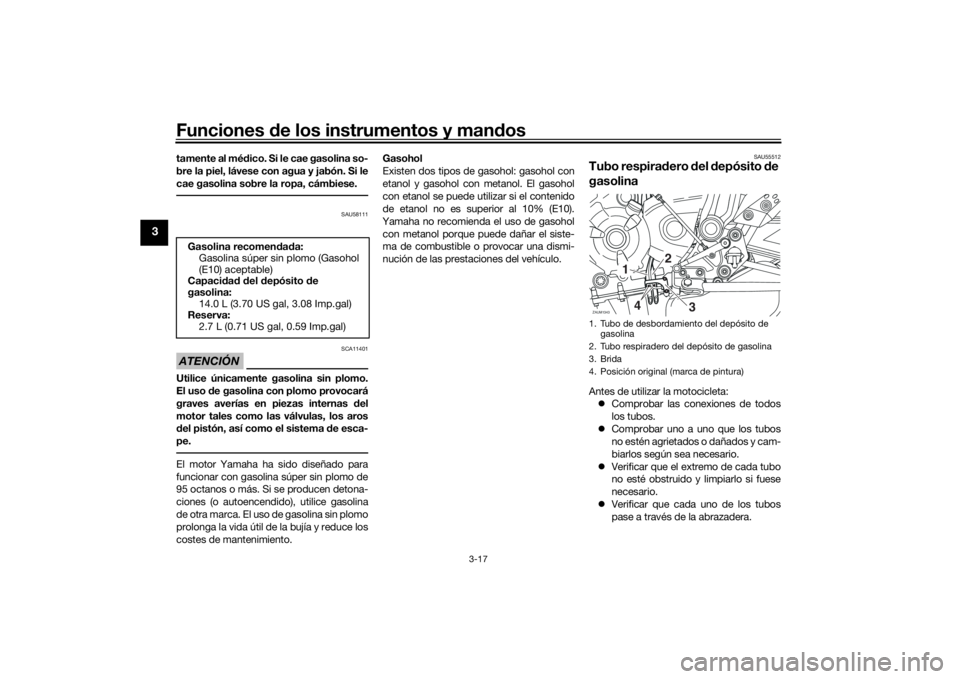

2.7 L (0.71 US gal, 0.59 Imp.gal)1. Tubo de desbordamiento del depósito de
gasolina
2. Tubo respiradero del depósito de gasolina
3. Brida
4. Posición original (marca de pintura)ZAUM1343
1
2
3
4
UB34S0S0.book Page 17 Wednesday, July 8, 2015 1:05 PM

Funciones de los instrumentos y mandos
3-18
3
Verifique que la marca de pintura en
cada tubo se encuentre por debajo de
la abrazadera.
SAU13434
CatalizadorEste modelo está equipado con un catali-
zador en el sistema de escape.
ADVERTENCIA
SWA10863
El sistema de escape permanece calien-
te después del funcionamiento. Para
prevenir el riesgo de incendio o quema-
duras:
No estacione el vehículo en lugares
en los que se pueda producir un in-
cendio, como por ejemplo cerca de
rastrojos u otros materiales que ar-
den con facilidad.
Estacione el vehículo en un lugar en
que resulte difícil que los peatones
o niños toquen el sistema de esca-
pe cuando esté caliente.
Verifique que el sistema de escape
se haya enfriado antes de realizar
cualquier operación de manteni-
miento.
No deje el motor al ralentí más de
unos pocos minutos. Un tiempo
prolongado al ralentí puede provo-
car la acumulación de calor.
ATENCIÓN
SCA10702
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
daños irreparables en el catalizador.
UB34S0S0.book Page 18 Wednesday, July 8, 2015 1:05 PM

Funciones de los instrumentos y mandos
3-19
3
SAUM3740

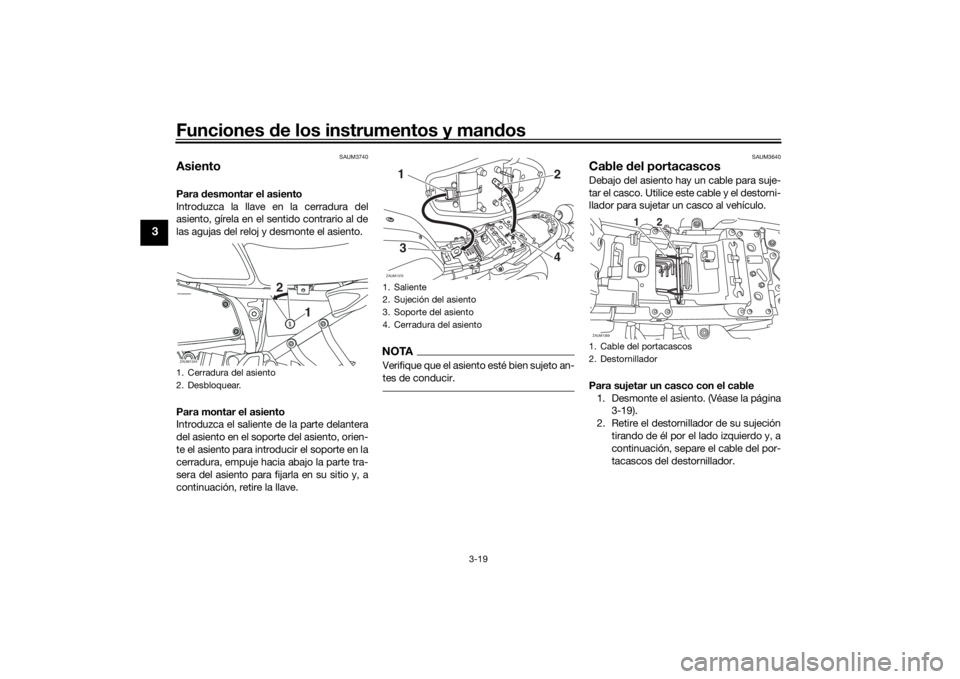

AsientoPara desmontar el asiento
Introduzca la llave en la cerradura del
asiento, gírela en el sentido contrario al de
las agujas del reloj y desmonte el asiento.
Para montar el asiento
Introduzca el saliente de la parte delantera
del asiento en el soporte del asiento, orien-
te el asiento para introducir el soporte en la
cerradura, empuje hacia abajo la parte tra-
sera del asiento para fijarla en su sitio y, a
continuación, retire la llave.
NOTAVerifique que el asiento esté bien sujeto an-
tes de conducir.
SAUM3640
Cable del portacascosDebajo del asiento hay un cable para suje-
tar el casco. Utilice este cable y el destorni-
llador para sujetar un casco al vehículo.
Para sujetar un casco con el cable
1. Desmonte el asiento. (Véase la página
3-19).
2. Retire el destornillador de su sujeción
tirando de él por el lado izquierdo y, a
continuación, separe el cable del por-
tacascos del destornillador.
1. Cerradura del asiento
2. Desbloquear.ZAUM1344
2
1
1. Saliente
2. Sujeción del asiento
3. Soporte del asiento
4. Cerradura del asientoZAUM1373
1
2
4
3
1. Cable del portacascos
2. DestornilladorZAUM1359
12
UB34S0S0.book Page 19 Wednesday, July 8, 2015 1:05 PM

Funciones de los instrumentos y mandos
3-20
3

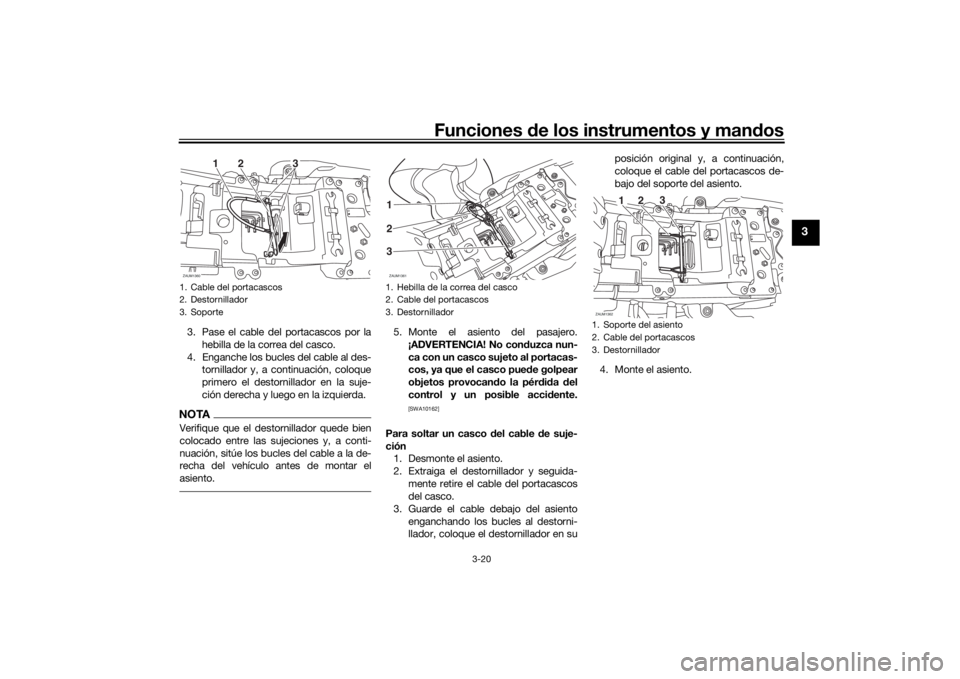

3. Pase el cable del portacascos por la
hebilla de la correa del casco.
4. Enganche los bucles del cable al des-
tornillador y, a continuación, coloque
primero el destornillador en la suje-
ción derecha y luego en la izquierda.NOTAVerifique que el destornillador quede bien
colocado entre las sujeciones y, a conti-
nuación, sitúe los bucles del cable a la de-
recha del vehículo antes de montar el
asiento.
5. Monte el asiento del pasajero.
¡ADVERTENCIA! No conduzca nun-
ca con un casco sujeto al portacas-
cos, ya que el casco puede golpear
objetos provocando la pérdida del
control y un posible accidente.
[SWA10162]
Para soltar un casco del cable de suje-
ción
1. Desmonte el asiento.
2. Extraiga el destornillador y seguida-
mente retire el cable del portacascos
del casco.
3. Guarde el cable debajo del asiento
enganchando los bucles al destorni-
llador, coloque el destornillador en suposición original y, a continuación,
coloque el cable del portacascos de-
bajo del soporte del asiento.
4. Monte el asiento.
1. Cable del portacascos
2. Destornillador
3. SoporteZAUM1360
12
3
1. Hebilla de la correa del casco
2. Cable del portacascos
3. DestornilladorZAUM1361123
1. Soporte del asiento
2. Cable del portacascos
3. DestornilladorZAUM1362
3
2
1
UB34S0S0.book Page 20 Wednesday, July 8, 2015 1:05 PM

Funciones de los instrumentos y mandos
3-21
3
SAU47001

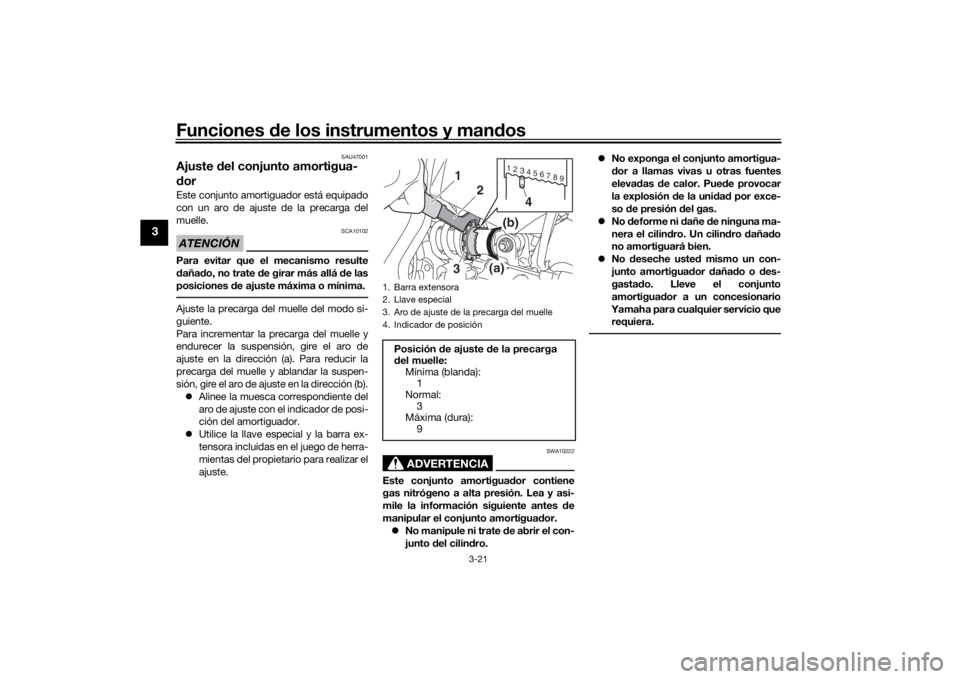

Ajuste del conjunto amortigua-
dorEste conjunto amortiguador está equipado
con un aro de ajuste de la precarga del
muelle.ATENCIÓN
SCA10102
Para evitar que el mecanismo resulte
dañado, no trate de girar más allá de las
posiciones de ajuste máxima o mínima.Ajuste la precarga del muelle del modo si-
guiente.
Para incrementar la precarga del muelle y
endurecer la suspensión, gire el aro de
ajuste en la dirección (a). Para reducir la
precarga del muelle y ablandar la suspen-
sión, gire el aro de ajuste en la dirección (b).
Alinee la muesca correspondiente del
aro de ajuste con el indicador de posi-
ción del amortiguador.
Utilice la llave especial y la barra ex-
tensora incluidas en el juego de herra-
mientas del propietario para realizar el
ajuste.
ADVERTENCIA
SWA10222
Este conjunto amortiguador contiene
gas nitrógeno a alta presión. Lea y asi-
mile la información siguiente antes de
manipular el conjunto amortiguador.
No manipule ni trate de abrir el con-
junto del cilindro.No exponga el conjunto amortigua-
dor a llamas vivas u otras fuentes
elevadas de calor. Puede provocar
la explosión de la unidad por exce-
so de presión del gas.
No deforme ni dañe de ninguna ma-
nera el cilindro. Un cilindro dañado
no amortiguará bien.
No deseche usted mismo un con-
junto amortiguador dañado o des-
gastado. Lleve el conjunto
amortiguador a un concesionario
Yamaha para cualquier servicio que
requiera.1. Barra extensora
2. Llave especial
3. Aro de ajuste de la precarga del muelle
4. Indicador de posiciónPosición de ajuste de la precarga
del muelle:
Mínima (blanda):
1
Normal:
3
Máxima (dura):
9
7 6
9 8 5 4 3 2 1
3(a)(b)
2
1
4
UB34S0S0.book Page 21 Wednesday, July 8, 2015 1:05 PM

Funciones de los instrumentos y mandos
3-22
3
SAU15306
Caballete lateralEl caballete lateral se encuentra en el lado
izquierdo del bastidor. Levante el caballete
lateral o bájelo con el pie mientras sujeta el
vehículo en posición vertical.NOTAEl interruptor incorporado del caballete la-
teral forma parte del sistema de corte del
circuito de encendido, que corta el encen-
dido en determinadas situaciones. (Véase
la siguiente sección para una explicación
del sistema de corte del circuito de encen-
dido).
ADVERTENCIA
SWA10242
No se debe conducir el vehículo con el
caballete lateral bajado o si éste no pue-
de subirse correctamente (o no se man-
tiene arriba); de lo contrario, el caballete
lateral puede tocar el suelo y distraer al
conductor, con el consiguiente riesgo
de que éste pierda el control. El sistema
Yamaha de corte del circuito de encen-
dido ha sido diseñado para ayudar al
conductor a cumplir con la responsabili-
dad de subir el caballete lateral antes de
iniciar la marcha. Por tanto, comprueberegularmente este sistema y hágalo re-
parar en un concesionario Yamaha si no
funciona correctamente.
SAU57950

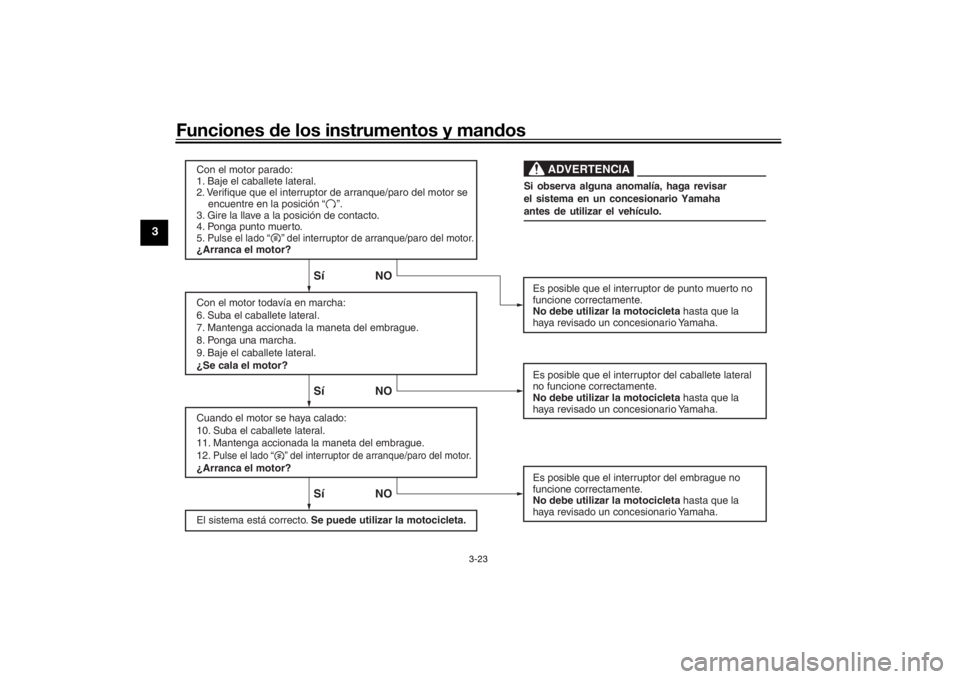

Sistema de corte del circuito de
encendidoEl sistema de corte del circuito de encendi-
do (formado por el interruptor del caballete
lateral, el interruptor del embrague y el inte-
rruptor de punto muerto) tiene las funcio-
nes siguientes.
Impide el arranque cuando hay una
marcha puesta y el caballete lateral
está levantado, pero la maneta de em-
brague no está accionada.
Impide el arranque cuando hay una
marcha puesta y la maneta de embra-
gue está accionada, pero el caballete
lateral permanece bajado.
Interrumpe el funcionamiento del mo-
tor cuando hay una marcha puesta y
se baja el caballete lateral.
Compruebe periódicamente el funciona-
miento del sistema de corte del circuito de
encendido conforme al procedimiento si-
guiente.
UB34S0S0.book Page 22 Wednesday, July 8, 2015 1:05 PM

Funciones de los instrumentos y mandos
3-23
3
Con el motor parado:
1. Baje el caballete lateral.
2. Verifique que el interruptor de arranque/paro del motor se
encuentre en la posición “ ”.
3. Gire la llave a la posición de contacto.
4. Ponga punto muerto.
5. Pulse el lado “ ” del interruptor de arranque/paro del motor.¿Arranca el motor?
Con el motor todavía en marcha:
6. Suba el caballete lateral.
7. Mantenga accionada la maneta del embrague.
8. Ponga una marcha.
9. Baje el caballete lateral.
¿Se cala el motor?
Cuando el motor se haya calado:
10. Suba el caballete lateral.
11. Mantenga accionada la maneta del embrague.
12.
Pulse el lado “ ” del interruptor de arranque/paro del motor.

¿Arranca el motor?
El sistema está correcto. Se puede utilizar la motocicleta.Es posible que el interruptor de punto muerto no
funcione correctamente.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
Es posible que el interruptor del caballete lateral
no funcione correctamente.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
Es posible que el interruptor del embrague no
funcione correctamente.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
Sí NO Sí NO Sí NO
Si observa alguna anomalía, haga revisar
el sistema en un concesionario Yamaha
antes de utilizar el vehículo.
ADVERTENCIA
UB34S0S0.book Page 23 Wednesday, July 8, 2015 1:05 PM

Funciones de los instrumentos y mandos
3-24
3
SAU70640
Conector de corriente continuaEste vehículo está equipado con un conec-
tor auxiliar de corriente continua. Consulte
el concesionario Yamaha antes de instalar
un accesorio.
UB34S0S0.book Page 24 Wednesday, July 8, 2015 1:05 PM

Para su seguridad – comprobaciones previas
4-1
4
SAU15599
Revise el vehículo cada vez que lo utilice para estar seguro de que se encuentra en condiciones de funcionamiento seguras. Observe
siempre los procedimientos y programas de revisión y mantenimiento que se describen en el manual.
ADVERTENCIA
SWA11152
Si no revisa o mantiene el vehículo correctamente aumentarán las posibilidades de accidente o daños materiales. No utilice el
vehículo si observa cualquier anomalía. Si una anomalía no puede resolverse mediante los procedimientos que se facilitan en
este manual, haga revisar el vehículo en un concesionario Yamaha.Antes de utilizar este vehículo, compruebe los puntos siguientes:
ELEMENTO COMPROBACIONES PÁGINA
Gasolina• Comprobar nivel en el depósito de gasolina.
• Poner gasolina si es necesario.
• Comprobar si existen fugas en la línea de combustible.
• Verificar que el tubo respiradero y el tubo de rebose del depósito de gasolina no
estén obstruidos, agrietados o dañados y comprobar las conexiones de los tu-
bos.3-16, 3-17
Aceite de motor• Comprobar nivel de aceite en el motor.
• Si es necesario, añadir aceite del tipo recomendado hasta el nivel especificado.
• Comprobar si existen fugas.6-9
Líquido refrigerante• Comprobar nivel en el depósito de líquido refrigerante.
• Si es necesario, añadir líquido refrigerante del tipo recomendado hasta el nivel
especificado.
• Comprobar si existen fugas en el sistema de refrigeración.6-12
UB34S0S0.book Page 1 Wednesday, July 8, 2015 1:05 PM
