Funções dos controlos e instrumentos
3-26
1
234
5
6
7
8
9
10
11
12
NOTAAo rodar o ajustador da força amortecedora
na direção (b), este pode rodar para além
das especificações indicadas; contudo, es-
ses ajustes são ineficazes e podem danifi-car a suspensão.
AVISO
PWA10222
Este amortecedor contém nitrogénio al-
tamente pressurizado. Antes de manu-
sear o amortecedor, deve ler e
compreender as informações que se se-
guem.
Não mexa nem tente abrir o cilin-
dro.
Não submeta o amortecedor a uma
chama desprotegida ou outras fon-
tes de calor intenso. Caso contrá-
rio, o amortecedor pode explodir
devido a pressão excessiva do gás.
Não deforme nem danifique o cilin-
dro de forma alguma. Qualquer
dano no cilindro pode causar um
fraco desempenho do amorteci-
mento.
Não descarte o amortecedor danifi-
cado ou gasto por si próprio. Leve o
amortecedor a um concessionárioYamaha para qualquer serviço.
PAU84680
Prendedores da correia de
bagagemUtilize os pontos de fi xação indicados para
prender os atilhos da bagagem ao veículo.
PAU70641
Conector CC auxiliarEste veículo está equipado com um conec-
tor CC auxiliar. Consul te o seu concessio-
nário Yamaha antes de instalar quaisquer
acessórios.
1. Prendedor da correia de bagagem
1
BAE-9-P1.book 26 ページ 2019年8月28日 水曜日 午後2時29分
Page 42 of 104
Funções dos controlos e instrumentos
3-27
1
23
4
5
6
7
8
9
10
11
12
PAU15306
Descanso lateralO descanso lateral situa-se no lado esquer-
do do chassis. Suba ou desça o descanso
lateral com o pé enquanto segura o veículo
direito.NOTAO interruptor incorporado do descanso late-
ral faz parte do sistem a de corte do circuito
de ignição, que corta a ignição em determi-
nadas situações. (Consulte a secção se-
guinte para obter um a explicação sobre osistema de corte do circuito de ignição.)
AVISO
PWA10242
O veículo não deve ser conduzido com o
descanso lateral para baixo, nem se o
descanso lateral não puder ser devida-
mente recolhido para cima (ou não fique
em cima), caso contrário o descanso la-
teral pode entrar em contacto com o
solo e distrair o condutor, resultando
numa possível perda de controlo. O sis-
tema de corte do circuito de ignição da
Yamaha foi concebido para lembrar ao
utilizador que lhe cab e levantar o des-
canso lateral antes de arrancar. Por con-
seguinte, verifique este sistema
regularmente e se não funcionar bem,
solicite a sua reparação a um concessio-
nário Yamaha.
PAU44895
Sistema de corte do circuito de
igniçãoEste sistema impede o arranque do motor
quando a transmissão está engrenada, ex-
ceto quando a alavanca da embraiagem
está a ser premida e o descanso lateral está
para cima. Além disso, para o motor se o
descanso lateral for baixado com a trans-
missão engrenada.
Verifique o sistema periodicamente com o
seguinte procedimento.NOTA
Esta verificação é mais fiável se for
efetuada com o motor quente.
Consulte as informações sobre a ope-
ração dos interruptores nas páginas3-2 e 3-13.
BAE-9-P1.book 27 ページ 2019年8月28日 水曜日 午後2時29分
Page 43 of 104
Funções dos controlos e instrumentos
3-28
1
234
5
6
7
8
9
10
11
12
SIM NÃOSIM NÃO
SIM NÃO
AVISO

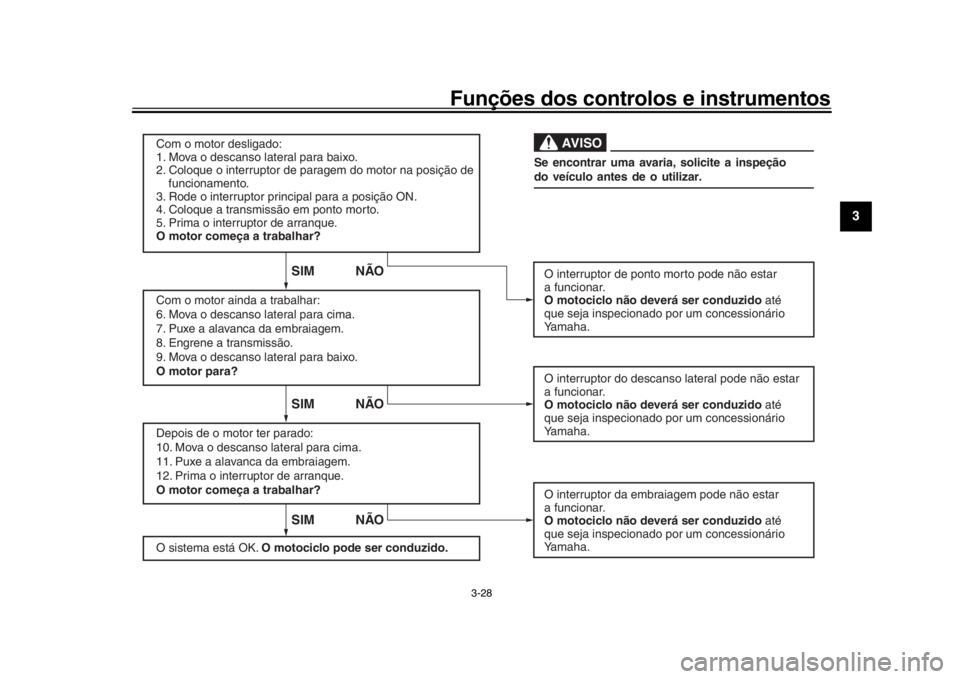

Com o motor desligado:
1. Mo va o descanso lateral para baixo.
2. Coloque o interr uptor de paragem do motor na posição de yfuncionamento.
3. Rode o interr uptor principal para a posição ON.
4. Coloque a transmissão em ponto morto.
5. Prima o interr uptor de arranque.
O motor começa a trabalhar?
O interruptor de ponto morto pode não estar
a funcionar.
O motociclo não deverá ser conduzido até
que seja inspecionado por um concessionário
Yamaha.
Com o motor ainda a trabalhar:
6. Mo
va o descanso lateral para cima.
7. Puxe a ala vanca da embraiagem.
8. Engrene a transmissão.
9. Mo va o descanso lateral para baixo.
O motor para? O interruptor do descanso lateral pode não estar
a funcionar.
O motociclo não deverá ser conduzido até
que seja inspecionado por um concessionário
Yamaha.
Depois de o motor ter parado:
10. Mo va o descanso lateral para cima.
11. Puxe a ala vanca da embraiagem.
12. Prima o interr uptor de arranque.
O motor começa a trabalhar? O interruptor da embraiagem pode não estar
a funcionar.
O motociclo não deverá ser conduzido até
que seja inspecionado por um concessionário
Yamaha.
O sistema está OK. O motociclo pode ser conduzido. Se encontrar uma avaria, solicite a inspeção
do veículo antes de o utilizar.
BAE-9-P1.book 28 ページ 2019年8月28日 水曜日 午後2時29分
Page 44 of 104
4-1
1
2
34
5
6
7
8
9
10
11
12
Para sua segurança – verificações prévias à utilização
PAU15599
Inspecione o seu veículo sempre que o utilizar para garantir que se encontra em perfeitas condições de funcionamento. Cumpra se mpre
os procedimentos e intervalos de inspeção e manutenção descritos no Manual do Utilizador.
AVISO
PWA11152
Se o veículo não for inspecionado ou mantido em condições, há mais possibilidades de ocorrer um acidente ou danos no equi-
pamento. Não utilize o veículo se detetar algum problema. Se não for possível corrigir um problema através dos procedimentosdeste manual, solicite a um concessionário Yamaha que inspecione o veículo.
Antes de utilizar este veículo, verifique os pontos que se seguem:
ITEM VERIFICAÇÕES PÁGINA
Combustível Verifique o nível de combustível no respetivo depósito.
Se necessário, reabasteça.
Verifique se o tubo de combustível apresenta fuga.
Verifique se existem obstruções, fendas ou danos no tubo de respiração e no
tubo de descarga do depósito de combustível e verifique as ligações dos tubos. 3-19, 3-21
Óleo do motor Verifique o nível de óleo no motor.
Se necessário, adicione óleo recomendado até ao nível especificado.
Verifique se o veículo apresenta fugas de óleo. 6-10
Refrigerante Verifique o nível de refrigerante no reservatório.
Se necessário, adicione refrigerante recomendado até ao nível especificado.
Verifique se o sistema de refrigeração tem fugas. 6-13
Travão dianteiro Verifique o funcionamento.
Se o travão estiver mole ou esponjoso,
solicite a um concessionário Yamaha que
sangre o sistema hidráulico.
Verifique se as pastilhas do travão apresentam desgaste.
Se necessário, substitua-os.
Verifique o nível de líquido no reservatório.
Se necessário, adicione o líquido dos travões especificado até ao nível
especificado.
Verifique se o sistema hidráulico apresenta fugas. 6-20, 6-21
BAE-9-P1.book 1 ページ 2019年8月28日 水曜日 午後2時29分
Page 45 of 104
Para sua segurança – verificações prévias à utilização
4-2
1
2
345
6
7
8
9
10
11
12
Travão traseiro Verifique o funcionamento.
Se o travão estiver mole ou esponjoso, solicite a um concessionário Yamaha que
sangre o sistema hidráulico.
Verifique se as pastilhas do travão apresentam desgaste.
Se necessário, substitua-os.
Verifique o nível de líquido no reservatório.
Se necessário, adicione o líquido dos travões especificado até ao nível especificado.
Verifique se o sistema hidráulico apresenta fugas. 6-20, 6-21
Embraiagem Verifique o funcionamento.
Se necessário, lubrifique o cabo.
Verifique a folga da alavanca.
Se necessário, ajuste-a. 6-19
Punho do acelerador Certifique-se de que o funcionamento é suave.
Verifique a folga do punho do acelerador.
Se necessário, solicite a um concessionário Yamaha que ajuste a folga do punho
do acelerador e lubrifique o cabo e o compartimento do punho. 6-15, 6-26
Cabos de controlo Certifique-se de que o funcionamento é suave.
Se necessário, lubrifique-a. 6-25
Corrente de transmissão Verifique a folga da corrente.
Se necessário, ajuste-a.
Verifique o estado da corrente.
Se necessário, lubrifique-a. 6-23, 6-25
Rodas e pneus Verifique se apresentam danos.
Verifique o estado dos pneus e a profundidade da face de rolamento.
Verifique a pressão do ar.
Se necessário, corrija. 6-16, 6-18
Pedais do travão e de
mudança de velocidade Certifique-se de que o funcionamento é suave.
Se necessário, lubrifique os pontos de articulação dos pedais.
6-26
Alavancas do travão e da
embraiagem Certifique-se de que o funcionamento é suave.
Se necessário, lubrifique os pontos de articulação da alavanca.
6-27
Descanso lateral Certifique-se de que o funcionamento é suave.
Se necessário, lubrifique o pivô. 6-27
ITEM VERIFICAÇÕES PÁGINA
BAE-9-P1.book 2 ページ 2019年8月28日 水曜日 午後2時29分
Page 46 of 104
Para sua segurança – verificações prévias à utilização
4-3
1
2
34
5
6
7
8
9
10
11
12
Fixadores do chassis Certifique-se de que todas as porcas,
cavilhas e parafusos estão devidamente
alinhados.
Se necessário, aperte-os. —
Instrumentos, luzes, sinais e
interruptores Verifique o funcionamento.
Se necessário, corrija.
—
Interruptor do descanso
lateral Verifique o funcionamento do sistem
a de corte do circuito de ignição.
Se o sistema não estiver a funcionar corr etamente, solicite a um concessionário
Yamaha que verifique o veículo. 3-27
ITEM VERIFICAÇÕES PÁGINA
BAE-9-P1.book 3 ページ 2019年8月28日 水曜日 午後2時29分
Page 47 of 104
5-1
1
2
3
456
7
8
9
10
11
12
Utilização e questões import antes relativas à condução
PAU15952
Leia atentamente o Manual do Utilizador
para se familiarizar com todos os controlos.
Se não compreender algum controlo ou
função, pergunte ao seu concessionário
Yamaha.
AVISO
PWA10272
Se não se familiarizar com os controlos,
poderá perder o controlo do veículo, o
que pode causar um acidente ou feri-mentos.
PAU16842
Rodagem do motorNunca existe um período tão importante na
vida útil do motor do seu veículo como o pe-
ríodo entre os 0 e os 1600 km (1000 mi).
Por esse motivo, deverá ler cuidadosamen-
te o seguinte material.
Uma vez que o motor é completamente no-
vo, não o sobrecarregue demasiado nos
primeiros 1600 km (1000 mi). As diferentes
peças do motor desgastam-se e obtêm um
polimento por si próprias até que atinjam as
folgas de funcionamento adequadas. Du-
rante este período, deve- se evitar o funcio-
namento prolongado em aceleração
máxima ou qualquer condição que possa
resultar no sobreaquecimento do motor.
PAU17094
0–1000 km (0–600 mi)
Evite o funcioname nto prolongado acima
de 5600 rpm. PRECAUÇÃO: Após ter per-
corrido 1000 km (600 mi), o óleo do mo-
tor deverá ser mudado e o cartucho ou
elemento do filtro de óleo substituí-
do.
[PCA10303]
1000–1600 km (600–1000 mi)
Evite o funcioname nto prolongado acima de 6800 rpm.
1600 km (1000 mi) e mais
O veículo pode agora ser utilizado normal-
mente.
PRECAUÇÃO
PCA10311
Não permita que a velocidade do
motor atinja a zona vermelha do ta-
químetro.
Caso surja algum problema no mo-
tor durante o período de rodagem
do motor, solicite imediatamente a
um concessionário Yamaha que ve-rifique o veículo.
BAE-9-P1.book 1 ページ 2019年8月28日 水曜日 午後2時29分
Page 48 of 104
Utilização e questões importantes relativas à condução
5-2
1
2
3
45
6
7
8
9
10
11
12
PAU86590
Colocar o motor em
funcionamentoO sistema de corte do circuito de ignição
ativa o arranque quando:
a transmissão está em ponto morto,
ou
a transmissão está engrenada, o des-
canso lateral está para cima e a ala-
vanca da embraiagem está a ser
premida.
Colocar o motor em funcionamento
1. Rode o interruptor principal para a po- sição ON e coloque o interruptor de
paragem do motor na posição de fun-
cionamento.
2. Confirme que o indicador e as luzes de advertência se acendem durante al-
guns segundos e depois se apagam.
(Consulte a página 3-3.)NOTA
Não coloque o motor em funciona-
mento se a luz de advertência de pro-
blema no motor ou a luz de
advertência do nível de óleo permane-
cerem acesas.
A luz de advertência do ABS deve
acender-se e manter-se acesa até o
veículo atingir uma velocidade de 10
km/h (6 mi/h).
PRECAUÇÃO
PCA24110
Se uma luz de advertência ou um indica-
dor luminoso não funcionarem da forma
acima descrita, solicite a um concessio-nário Yamaha que verifique o veículo.
3. Mude a transmissão para ponto morto.
4. Coloque o motor em funcionamento, premindo o interruptor de arranque.
5. Solte o interruptor de arranque quan- do o motor arrancar ou após 5 segun-
dos. Aguarde 10 segundos antes de
premir novamente o interruptor de ar-
ranque para permitir que a tensão da
bateria se restabeleça.PRECAUÇÃO
PCA11043
Para uma maior duração do motor, nun-
ca acelere profundamente com o motorfrio!
PAUM3632
NOTAEste modelo está equipado com:
um sensor de ângulo de inclinação.
Este sensor para o motor no caso de
capotagem do veículo. Nesta situa-
ção, a luz de advertência de problema
no motor irá acender-se, mas não se
trata de uma avaria. Desligue e volte a
ligar a alimentação do veículo para
apagar a luz de advertência. Se não o
fizer, o motor não ligará, apesar de
este dar sinal quando é premido o in-
terruptor de arranque.
um sistema de paragem automática
do motor. O motor desliga-se automa-
ticamente se for deixado em ralenti du-
rante 20 minutos. Se o motor deixar de
funcionar, basta premir o interruptorde arranque para o voltar a ligar.
BAE-9-P1.book 2 ページ 2019年8月28日 水曜日 午後2時29分
Page 49 of 104
Utilização e questões importantes relativas à condução
5-3
1
2
3
456
7
8
9
10
11
12
PAU16674
Mudança de velocidadesA mudança de velocidades permite-lhe
controlar o nível de potência do motor dis-
ponível para o arranque, aceleração, subi-
da de encostas, etc.
As posições das velocidades estão ilustra-
das na imagem.NOTAPara colocar a transmissão em ponto morto
( ), pressione repetidamente o pedal de
mudança de velocidades até este atingir o
fim do percurso e, finalmente, suba-o ligei-ramente.
PRECAUÇÃO
PCA10261
Mesmo com a transmissão em pon-
to morto, não deslize o motociclo
durante longos períodos de tempo
com o motor desligado e não o re-
boque durante grandes distâncias.
A transmissão é devidamente lubri-
ficada apenas quando o motor está
a funcionar. Uma lubrificação ina-
dequada poderá danificar a trans-
missão.
Utilize sempre a embraiagem para
mudar de velocidade de modo a evi-
tar danos no motor, na transmissão
e no sistema de transmissão, que
não estão concebidos para supor-
tar o choque de uma mudança develocidade forçada.
PAU16811
Sugestões para a redução do
consumo de combustívelO consumo de combustível depende muito
do seu tipo de condução. Considere as se-
guintes sugestões para reduzir o consumo
de combustível:
Mude rapidamente para uma velocida-
de superior e evite velocidades eleva-
das do motor durante a aceleração.
Não embale o motor enquanto muda
para uma velocidade inferior e evite
velocidades elevadas do motor sem
carga no mesmo.
Em vez de deixar o motor ao ralenti
durante um longo período de tempo
(ex., em engarrafamentos, em semá-
foros ou em passagens de nível), des-
ligue-o.
1. Posições de marcha
2. Pedal de mudança de velocidades
1 2 3 4
5 6
N
1
2
BAE-9-P1.book 3 ページ 2019年8月28日 水曜日 午後2時29分
Page 50 of 104
Utilização e questões importantes relativas à condução
5-4
1
2
3
45
6
7
8
9
10
11
12
PAU17214
EstacionamentoPara estacionar, desligue o motor e retire a
chave do interruptor principal.
AVISO
PWA10312
Dado que o motor e o sistema de
escape podem ficar muito quentes,
estacione num local onde não haja
probabilidade de peões ou crianças
lhes tocarem e queimarem-se.
Não estacione num declive ou num
piso macio, pois o veículo pode
tombar, aumentando o risco de
fuga de combustível e de incêndio.
Não estacione perto de erva ou de
outros materiais inflamáveis quepossam incendiar-se.
BAE-9-P1.book 4 ページ 2019年8月28日 水曜日 午後2時29分
