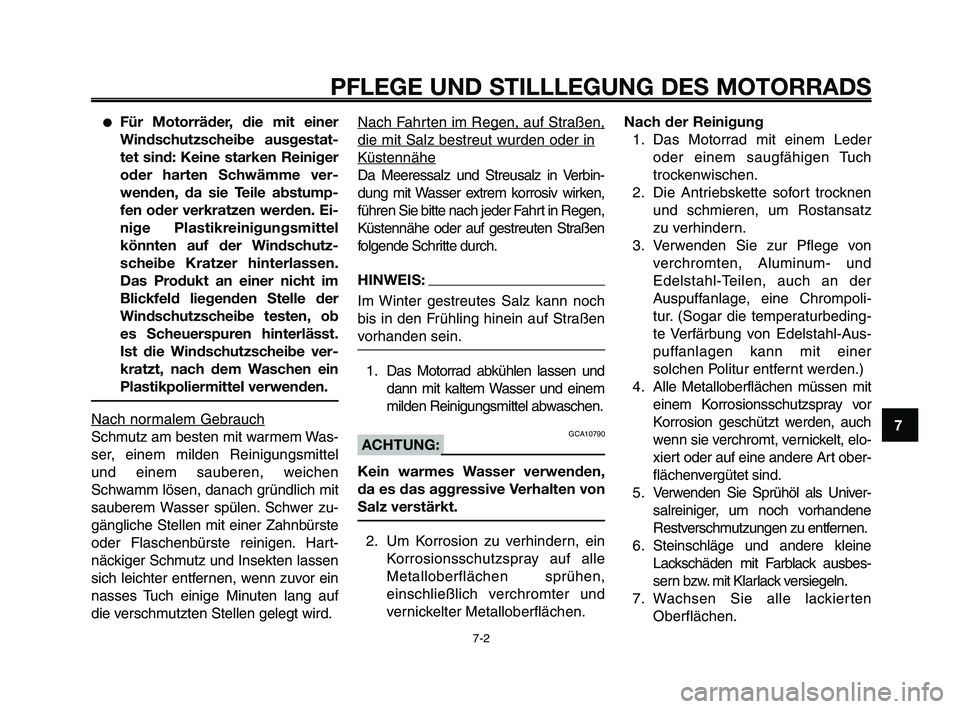

PFLEGE UND STILLLEGUNG DES MOTORRADS
7-2
●Für Motorräder, die mit einer
Windschutzscheibe ausgestat-
tet sind: Keine starken Reiniger
oder harten Schwämme ver-
wenden, da sie Teile abstump-
fen oder verkratzen werden. Ei-
nige Plastikreinigungsmittel
könnten auf der Windschutz-
scheibe Kratzer hinterlassen.
Das Produkt an einer nicht im
Blickfeld liegenden Stelle der
Windschutzscheibe testen, ob
es Scheuerspuren hinterlässt.
Ist die Windschutzscheibe ver-
kratzt, nach dem Waschen ein
PlastikpoliermitteI verwenden.
Nach nor
malem Gebrauch
Schmutz am besten mit warmem Was-
ser, einem milden Reinigungsmittel
und einem sauberen, weichen
Schwamm lösen, danach gründlich mit
sauberem Wasser spülen. Schwer zu-
gängliche Stellen mit einer Zahnbürste
oder Flaschenbürste reinigen. Hart-
näckiger Schmutz und Insekten lassen
sich leichter entfernen, wenn zuvor ein
nasses Tuch einige Minuten lang auf
die verschmutzten Stellen gelegt wird.Nach F
ahrten im Regen, auf Straßen,
die mit Salz bestreut wurden oder in
Küstennähe
Da Meeressalz und Streusalz in Verbin-
dung mit Wasser extrem korrosiv wirken,
führen Sie bitte nach jeder Fahrt in Regen,
Küstennähe oder auf gestreuten Straßen
folgende Schritte durch.
HINWEIS:
Im Winter gestreutes Salz kann noch
bis in den Frühling hinein auf Straßen
vorhanden sein.
1. Das Motorrad abkühlen lassen und
dann mit kaltem Wasser und einem
milden Reinigungsmittel abwaschen.
GCA10790ACHTUNG:
Kein warmes Wasser verwenden,
da es das aggressive Verhalten von
Salz verstärkt.
2. Um Korrosion zu verhindern, ein
Korrosionsschutzspray auf alle
Metalloberflächen sprühen,
einschließlich verchromter und
vernickelter Metalloberflächen.Nach der Reinigung
1. Das Motorrad mit einem Leder
oder einem saugfähigen Tuch
trockenwischen.
2. Die Antriebskette sofort trocknen
und schmieren, um Rostansatz
zu verhindern.
3. Verwenden Sie zur Pflege von
verchromten, Aluminum- und
Edelstahl-Teilen, auch an der
Auspuffanlage, eine Chrompoli-
tur. (Sogar die temperaturbeding-
te Verfärbung von Edelstahl-Aus-
puffanlagen kann mit einer
solchen Politur entfernt werden.)
4. Alle Metalloberflächen müssen mit
einem Korrosionsschutzspray vor
Korrosion geschützt werden, auch
wenn sie verchromt, vernickelt, elo-
xiert oder auf eine andere Art ober-
flächenvergütet sind.
5. Verwenden Sie Sprühöl als Univer-
salreiniger, um noch vorhandene
Restverschmutzungen zu entfernen.
6. Steinschläge und andere kleine
Lackschäden mit Farblack ausbes-
sern bzw. mit Klarlack versiegeln.
7. Wachsen Sie alle lackierten
Oberflächen.
XT660Z 07-10 TED 13-03-2008 11:48 Pagina 3

PFLEGE UND STILLLEGUNG DES MOTORRADS
7-3
1
2
3
4
5
6
7
8
9
10

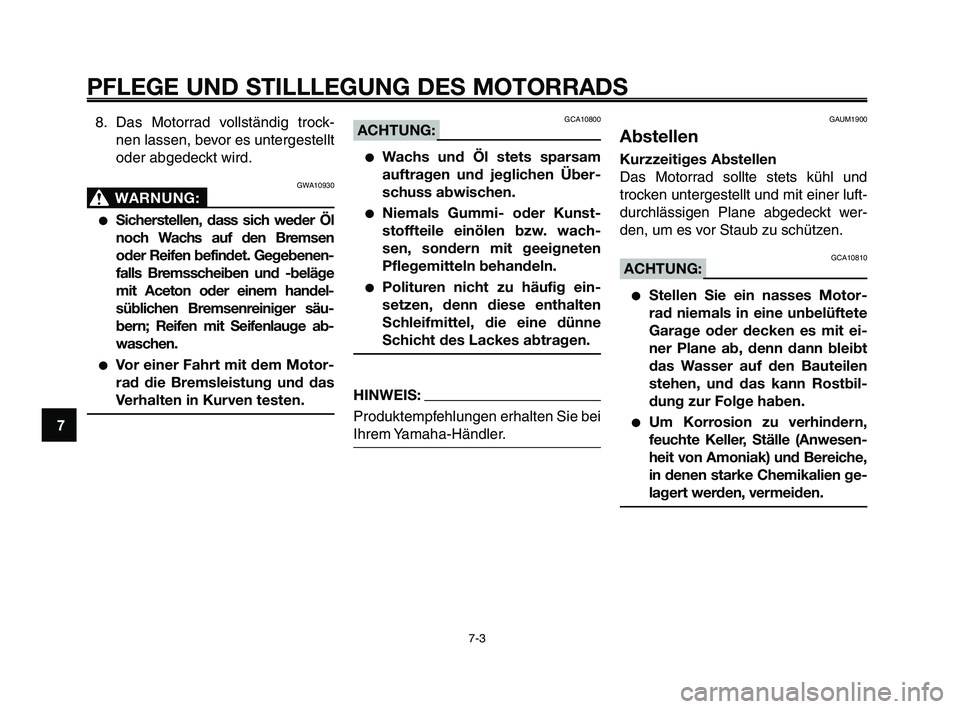

8. Das Motorrad vollständig trock-
nen lassen, bevor es untergestellt
oder abgedeckt wird.
GWA10930
WARNUNG:0
●Sicherstellen, dass sich weder Öl
noch Wachs auf den Bremsen
oder Reifen befindet. Gegebenen-
falls Bremsscheiben und -beläge
mit Aceton oder einem handel-
süblichen Bremsenreiniger säu-
bern; Reifen mit Seifenlauge ab-
waschen.
●Vor einer Fahrt mit dem Motor-
rad die Bremsleistung und das
Verhalten in Kurven testen.
GCA10800ACHTUNG:
●Wachs und Öl stets sparsam
auftragen und jeglichen Über-
schuss abwischen.
●Niemals Gummi- oder Kunst-
stoffteile einölen bzw. wach-
sen, sondern mit geeigneten
Pflegemitteln behandeln.
●Polituren nicht zu häufig ein-
setzen, denn diese enthalten
Schleifmittel, die eine dünne
Schicht des Lackes abtragen.
HINWEIS:
Produktempfehlungen erhalten Sie bei
Ihrem Yamaha-Händler.
GAUM1900
Abstellen
Kurzzeitiges Abstellen
Das Motorrad sollte stets kühl und
trocken untergestellt und mit einer luft-
durchlässigen Plane abgedeckt wer-
den, um es vor Staub zu schützen.
GCA10810ACHTUNG:
●Stellen Sie ein nasses Motor-
rad niemals in eine unbelüftete
Garage oder decken es mit ei-
ner Plane ab, denn dann bleibt
das Wasser auf den Bauteilen
stehen, und das kann Rostbil-
dung zur Folge haben.
●Um Korrosion zu verhindern,
feuchte Keller, Ställe (Anwesen-
heit von Amoniak) und Bereiche,
in denen starke Chemikalien ge-
lagert werden, vermeiden.
XT660Z 07-10 TED 13-03-2008 11:48 Pagina 4

1
2
3
4
5
6
7
8
9
10
PFLEGE UND STILLLEGUNG DES MOTORRADS
7-4

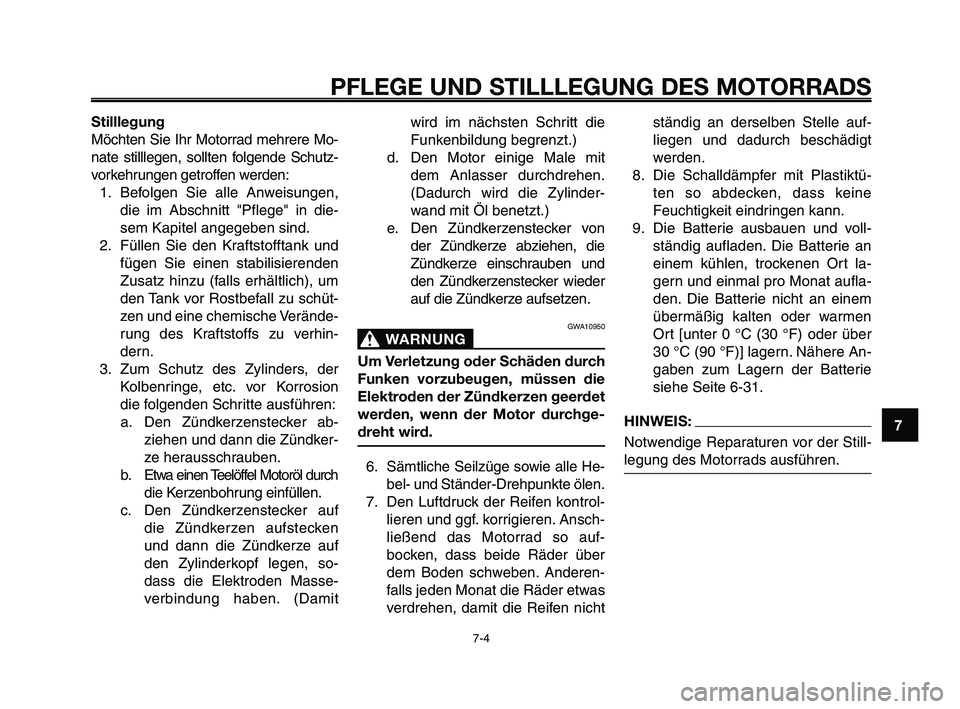

Stilllegung
Möchten Sie Ihr Motorrad mehrere Mo-
nate stilllegen, sollten folgende Schutz-
vorkehrungen getroffen werden:
1. Befolgen Sie alle Anweisungen,
die im Abschnitt "Pflege" in die-
sem Kapitel angegeben sind.
2. Füllen Sie den Kraftstofftank und
fügen Sie einen stabilisierenden
Zusatz hinzu (falls erhältlich), um
den Tank vor Rostbefall zu schüt-
zen und eine chemische Verände-
rung des Kraftstoffs zu verhin-
dern.
3. Zum Schutz des Zylinders, der
Kolbenringe, etc. vor Korrosion
die folgenden Schritte ausführen:
a. Den Zündkerzenstecker ab-
ziehen und dann die Zündker-
ze herausschrauben.
b. Etwa einen Teelöffel Motoröl durch
die Kerzenbohrung einfüllen.
c. Den Zündkerzenstecker auf
die Zündkerzen aufstecken
und dann die Zündkerze auf
den Zylinderkopf legen, so-
dass die Elektroden Masse-
verbindung haben. (Damitwird im nächsten Schritt die
Funkenbildung begrenzt.)
d. Den Motor einige Male mit
dem Anlasser durchdrehen.
(Dadurch wird die Zylinder-
wand mit Öl benetzt.)
e. Den Zündkerzenstecker von
der Zündkerze abziehen, die
Zündkerze einschrauben und
den Zündkerzenstecker wieder
auf die Zündkerze aufsetzen.
GWA10950
WARNUNG0
Um Verletzung oder Schäden durch
Funken vorzubeugen, müssen die
Elektroden der Zündkerzen geerdet
werden, wenn der Motor durchge-
dreht wird.
6. Sämtliche Seilzüge sowie alle He-
bel- und Ständer-Drehpunkte ölen.
7. Den Luftdruck der Reifen kontrol-
lieren und ggf. korrigieren. Ansch-
ließend das Motorrad so auf-
bocken, dass beide Räder über
dem Boden schweben. Anderen-
falls jeden Monat die Räder etwas
verdrehen, damit die Reifen nicht
ständig an derselben Stelle auf-
liegen und dadurch beschädigt
werden.
8. Die Schalldämpfer mit Plastiktü-
ten so abdecken, dass keine
Feuchtigkeit eindringen kann.
9. Die Batterie ausbauen und voll-
ständig aufladen. Die Batterie an
einem kühlen, trockenen Ort la-
gern und einmal pro Monat aufla-
den. Die Batterie nicht an einem
übermäßig kalten oder warmen
Ort [unter 0 °C (30 °F) oder über
30 °C (90 °F)] lagern. Nähere An-
gaben zum Lagern der Batterie
siehe Seite 6-31.
HINWEIS:
Notwendige Reparaturen vor der Still-
legung des Motorrads ausführen.
XT660Z 07-10 TED 13-03-2008 11:48 Pagina 5

TECHNISCHE DATEN
8-1
1
2
3
4
5
6
7
8
9
10
Motoröl:Sorte (Viskosität):
SAE10W30 oder SAE10W40 oder SAE15W40
oder SAE20W40 oder SAE20W50
Empfohlene Motorölqualität:
API service SE, SF, SG oder höher
Motoröl- Füllmenge:
Ohne Wechsel des Ölfiltereinsatzes:
2,50 L (2,64 US qt) (2,19 Imp.qt)
Mit Wechsel des Ölfilterensatzes:
2,60 L (2,73 US qt) (2,26 Imp.qt)
Gesamtemenge (Motor trocken):
2,90 L (3,07 US qt) (2,55 Imp.qt)
Kühlsystem:Fassungsvermögen des Kühlers
(einschließlich aller Kanäle):
1,2 L (1,26 US qt) (1,05 Imp.qt) (Kühler) +
0,5 L (0,52 US qt) (0,44 Imp.qt)
(Kühlflüssigkeit-Ausgleichsbehälter)
Fassungsvermögen des Kühlflüssigkeits-
Ausgleichsbehälters (bis zur Maximalst):
0,50 L (0,52 US qt) (0,44 Imp.qt)
von Mindest- auf Höchstniveau:
0,30 L (0,32 US qt) (0,26 Imp.qt)
Luftfilter:Papierfiltereinsatz
Kraftstoff:Empfohlener Kraftstoff:
Ausschließlich bleifreies Superbenzin
Tankvolumen (Gesamtinhalt):
23,0 L (6,07 US gal) (5,06 Imp.gal)
Davon Reserve:
6,7 L (1,76 US gal) (1,46 Imp.gal)
Elektronische
Kraftstoffeinspritzung:
Hersteller:
DENSO
Modell:
297500-0390
Zündkerze:Hersteller/Modell:NGK/CR7EZündkerzen-Elektrodenabstand:
0,7-0,8 mm (0,028-0,032 in)
Kupplung:Kupplungsbauart:
Mehrscheiben-Ölbadkupplung
Kraftübertragung:Primäruntersetzungsgetriebe:
Stirnräder
Primäruntersetzungsverhältnis:
75/36 (2,083)
Sekundäruntersetzungsgetriebe:
Kette
Sekundäruntersetzungsverhältnis:
45/15 (3,00)
Abmessungen:Gesamtlänge
2246 mm (88,42 in)
Gesamtbreite:
864 mm (34,01 in)
Gesamthöhe:
1477 mm (58,14 in)
Sitzhöhe:
896 mm (35,27 in)
Radstand:
1500 mm (59,05 in)
Bodenfreiheit:
260 mm (10,23 in)
Mindest-Wendekreis:
1958 mm (77,08 in)
Gewicht:Mit Öl und Kraftstoff:
208,5 kg (459 lb)
Motor:Bauart:
Flüssigkeitsgekühlter 4- Takt- Motor, SOHC
Zylinderanordnung:
Einzylinder, nach vorn geneigt
Hubraum:
660,0 cm
3(40,27 cu.in)
Bohrung x Hub:
100,0 x 84,0 mm (3,94 x 3,31 in)
Verdichtungsverhältnis:
10,00: 1
Startsystem:
Elektrostarter
Schmiersystem:
Trockensumpfschmierung
-20 -10 0 10 20 30 40 50 °C
SAE 10W-30
SAE 10W-40
SAE 20W-40
SAE 20W-50
SAE 15W-40
XT660Z 07-10 TED 13-03-2008 11:48 Pagina 6

1
2
3
4
5
6
7
8
9
10
TECHNISCHE DATEN
8-2

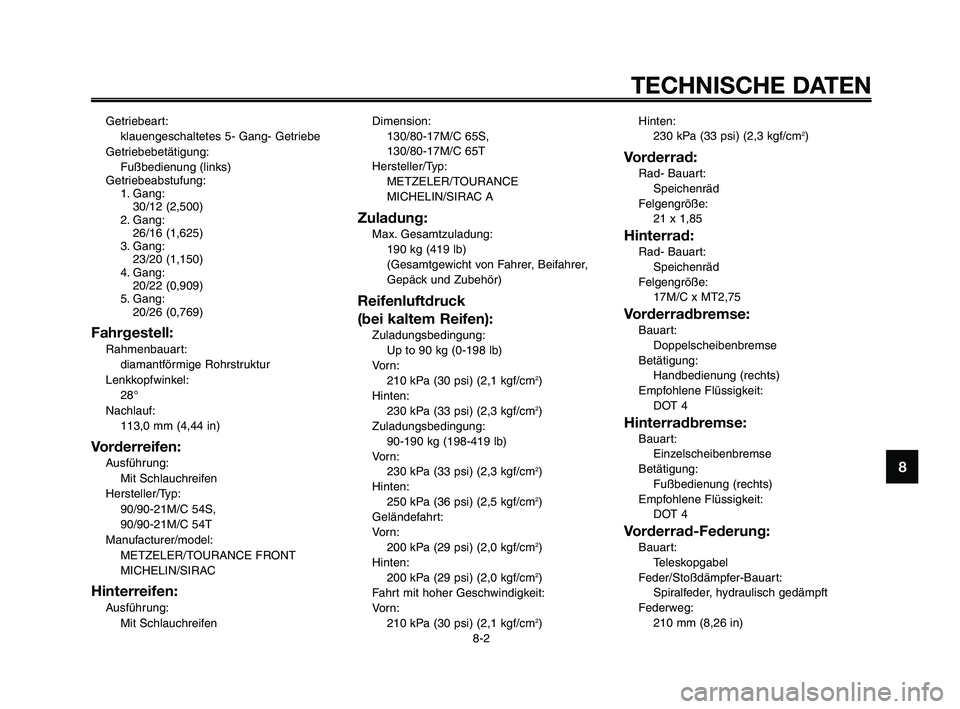

Getriebeart:
klauengeschaltetes 5- Gang- Getriebe
Getriebebetätigung:
Fußbedienung (links)
Getriebeabstufung:
1. Gang:
30/12 (2,500)
2. Gang:
26/16 (1,625)
3. Gang:
23/20 (1,150)
4. Gang:
20/22 (0,909)
5. Gang:
20/26 (0,769)
Fahrgestell:
Rahmenbauart:
diamantförmige Rohrstruktur
Lenkkopfwinkel:
28°
Nachlauf:
113,0 mm (4,44 in)
Vorderreifen:
Ausführung:
Mit Schlauchreifen
Hersteller/Typ:
90/90-21M/C 54S,
90/90-21M/C 54T
Manufacturer/model:
METZELER/TOURANCE FRONT
MICHELIN/SIRAC
Hinterreifen:
Ausführung:
Mit SchlauchreifenDimension:
130/80-17M/C 65S,
130/80-17M/C 65T
Hersteller/Typ:
METZELER/TOURANCE
MICHELIN/SIRAC A
Zuladung:
Max. Gesamtzuladung:
190 kg (419 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)
Reifenluftdruck
(bei kaltem Reifen):
Zuladungsbedingung:
Up to 90 kg (0-198 lb)
Vo r n :
210 kPa (30 psi) (2,1 kgf/cm
2)
Hinten:
230 kPa (33 psi) (2,3 kgf/cm
2)
Zuladungsbedingung:
90-190 kg (198-419 lb)
Vo r n :
230 kPa (33 psi) (2,3 kgf/cm
2)
Hinten:
250 kPa (36 psi) (2,5 kgf/cm
2)
Geländefahrt:
Vo r n :
200 kPa (29 psi) (2,0 kgf/cm
2)
Hinten:
200 kPa (29 psi) (2,0 kgf/cm
2)
Fahrt mit hoher Geschwindigkeit:
Vo r n :
210 kPa (30 psi) (2,1 kgf/cm
2)Hinten:
230 kPa (33 psi) (2,3 kgf/cm
2)
Vorderrad:
Rad- Bauart:
Speichenräd
Felgengröße:
21 x 1,85
Hinterrad:
Rad- Bauart:
Speichenräd
Felgengröße:
17M/C x MT2,75
Vorderradbremse:
Bauart:
Doppelscheibenbremse
Betätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4
Hinterradbremse:
Bauart:
Einzelscheibenbremse
Betätigung:
Fußbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4
Vorderrad-Federung:
Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
210 mm (8,26 in)
XT660Z 07-10 TED 13-03-2008 11:48 Pagina 7

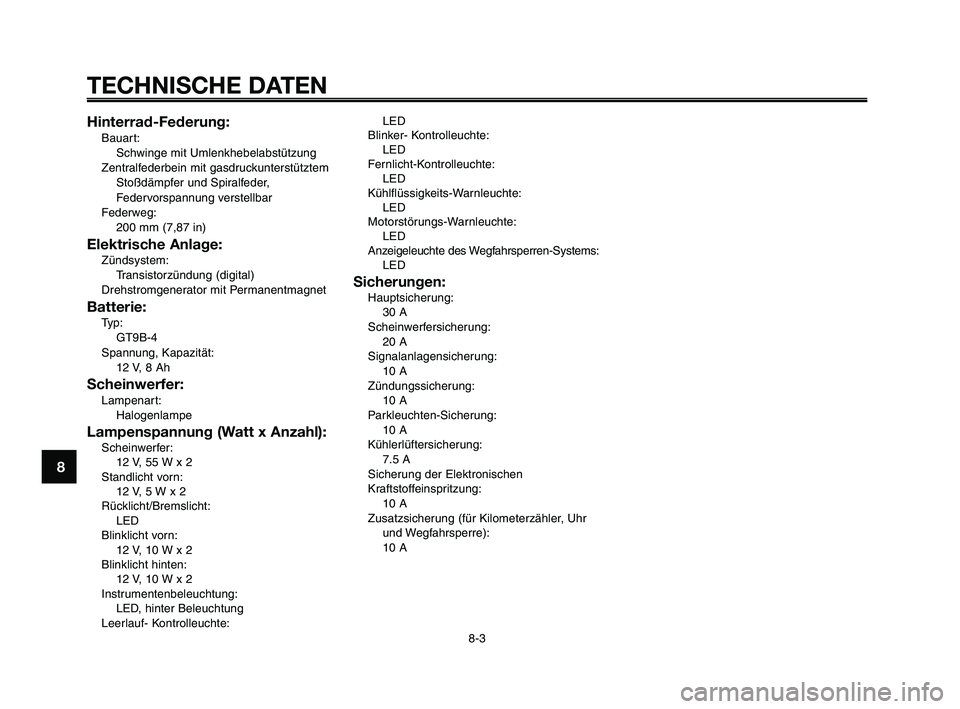

TECHNISCHE DATEN
8-3
1
2
3
4
5
6
7
8
9
10
Hinterrad-Federung:
Bauart:
Schwinge mit Umlenkhebelabstützung
Zentralfederbein mit gasdruckunterstütztem
Stoßdämpfer und Spiralfeder,
Federvorspannung verstellbar
Federweg:
200 mm (7,87 in)
Elektrische Anlage:
Zündsystem:
Transistorzündung (digital)
Drehstromgenerator mit Permanentmagnet
Batterie:
Typ:
GT9B-4
Spannung, Kapazität:
12 V, 8 Ah
Scheinwerfer:
Lampenart:
Halogenlampe
Lampenspannung (Watt x Anzahl):Scheinwerfer:
12 V, 55 W x 2
Standlicht vorn:
12 V, 5 W x 2
Rücklicht/Bremslicht:
LED
Blinklicht vorn:
12 V, 10 W x 2
Blinklicht hinten:
12 V, 10 W x 2
Instrumentenbeleuchtung:
LED, hinter Beleuchtung
Leerlauf- Kontrolleuchte:LED
Blinker- Kontrolleuchte:
LED
Fernlicht-Kontrolleuchte:
LED
Kühlflüssigkeits-Warnleuchte:
LED
Motorstörungs-Warnleuchte:
LED
Anzeigeleuchte des Wegfahrsperren-Systems:
LED
Sicherungen:Hauptsicherung:
30 A
Scheinwerfersicherung:
20 A
Signalanlagensicherung:
10 A
Zündungssicherung:
10 A
Parkleuchten-Sicherung:
10 A
Kühlerlüftersicherung:
7.5 A
Sicherung der Elektronischen
Kraftstoffeinspritzung:
10 A
Zusatzsicherung (für Kilometerzähler, Uhr
und Wegfahrsperre):
10 A
XT660Z 07-10 TED 13-03-2008 11:48 Pagina 8

1
2
3
4
5
6
7
8
9
10
INDEX
A
Abblendschalter..................................3-9
Abdeckungen abnehmen und
montieren ........................................6-6
Abstellen ............................................7-3
Antriebsketten-Durchhang ...............6-23
Antriebskette, schmieren..................6-24
Anzeigeleuchte des Wegfahrsperren-
Systems ..........................................3-5
Armaturen, Bedienungselemente und
Deren Funktion ...............................3-1
B
Batterie .............................................6-30
Batterie zugänglich machen .........6-30
Batterie aufladen ..........................6-30
Batterie lagern ..............................6-31
Bedienungselemente und
Instrumente .....................................2-3
Blinkerlampe auswechseln ...............6-34
Blinker-Kontrolleuchte ........................3-4
Blinkerschalter ....................................3-9
Bordwerkzeug ....................................6-1
Bowdenzüge, prüfen und
schmieren .....................................6-25
Bremsflüssigkeit, wechseln ..............6-23
Bremsflüssigkeitsstand, prüfen ........6-22
D
Diebstahlanlage (Sonderzubehör) .... 3-8
Drehzahlmesser .................................3-6E
Einfahrvorschriften .............................5-3
F
Fahrgestellnummer ............................9-1
Fahrzeugbeschreibung .......................2-1
Bedienungselemente und
Instrumente .....................................2-3
Linke Seitenansicht.........................2-1
Rechte Seitenansicht ......................2-2
Federbein, einstellen ........................3-15
Fehlersuchdiagramme......................6-40
Fehlersuche......................................6-39
Fernlicht-Kontrolleuchte .....................3-4
Fußbremshebel ................................3-11
Fußbremshebel, schmieren .............6-27
Fußschalthebel.................................3-10
G
Gasdrehgriff und Gaszug
kontrollieren und schmieren .........6-26
Gaszugspiel, kontrollieren ................6-16
H
Handbremshebel ..............................3-11
Handbrems- und Kupplungshebel,
prüfen und schmieren ...................6-26
Hinterrad ausbauen..........................6-38
Hinterrad einbauen...........................6-39
Hinterradaufhängung schmieren ......6-27
Hupenschalter ....................................3-9I
Identifizierungsnummern ....................9-1
Instrumente ........................................2-3
K
Katalysator .......................................3-13
Kennzeichenbeleuchtungs-Lampe
auswechseln .................................6-35
Kennzeichenleuchten-Lampe
auswechseln .................................6-35
Kraftstoff ...........................................3-12
Kraftstoffmesser .................................3-7
Kraftstofftank-Belüftungsschlauch....3-13
Kraftstoff sparen, Tips ........................5-3
Kühlflüssigkeit ..................................6-12
Kühlflüssigkeitstemperatur-
Warnleuchte....................................3-4
Kundeninformation .............................9-1
Kupplungshebel................................3-10
Kupplungshebel-Spiel, einstellen .....6-20
L
Leerlaufdrehzahl einstellen ..............6-15
Leerlauf-Kontrolleuchte ......................3-4
Lenkerarmaturen ................................3-9
Abblendschalter ..............................3-9
Blinkerschalter ................................3-9
Hupenschalter.................................3-9
Lichthupenschalter..........................3-9
Motorstoppschalter .........................3-9
Starterschalter ................................3-9
Warnblinkschalter .........................3-10
XT660Z 07-10 TED 13-03-2008 11:48 Pagina 1
