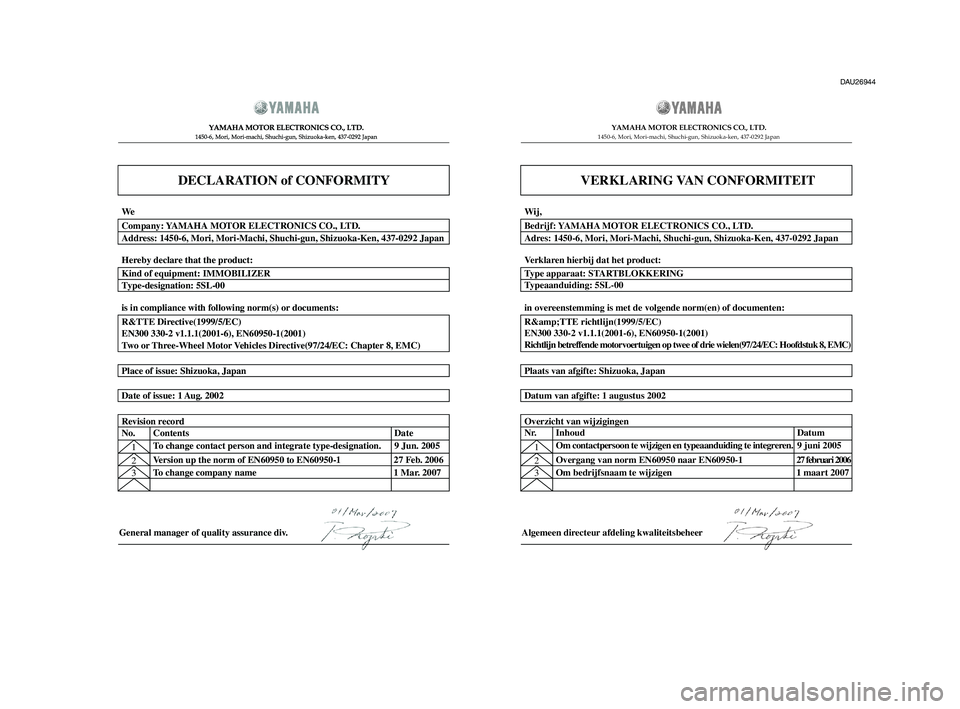

DECLARATION of CONFORMITY








General manager of quality assurance div.
1Version up the norm of EN60950 to EN60950-1
To change company name27 Feb. 2006
1 Mar. 20072
3
Revision record
No. Contents Date
To change contact person and integrate type-designation. 9 Jun. 2005
Date of issue: 1 Aug. 2002
Place of issue: Shizuoka, Japan
R&TTE Directive(1999/5/EC)
EN300 330-2 v1.1.1(2001-6), EN60950-1(2001)
Two or Three-Wheel Motor Vehicles Directive(97/24/EC: Chapter 8, EMC) is in compliance with following norm(s) or documents:
Kind of equipment: IMMOBILIZER
Type-designation: 5SL-00 Hereby declare that the product:
Company: YAMAHA MOTOR ELECTRONICS CO., LTD.
Address: 1450-6, Mori, Mori-Machi, Shuchi-gun, Shizuoka-Ken, 437-0292 JapanWe
VERKLARING VAN CONFORMITEIT
YAMAHA MOTOR ELECTRONICS CO., LTD.1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japan
Algemeen directeur afdeling kwaliteitsbeheer
1Overgang van norm EN60950 naar EN60950-1
Om bedrijfsnaam te wijzigen27 februari 2006
1 maart 20072
3
Overzicht van wijzigingen
Nr. Inhoud Datum
Om contactpersoon te wijzigen en typeaanduiding te integreren. 9 juni 2005
Datum van afgifte: 1 augustus 2002
Plaats van afgifte: Shizuoka, Japan
R&TTE richtlijn(1999/5/EC)
EN300 330-2 v1.1.1(2001-6), EN60950-1(2001)
Richtlijn betreffende motorvoertuigen op twee of drie wielen(97/24/EC: Hoofdstuk 8, EMC) in overeenstemming is met de volgende norm(en) of documenten:
Type apparaat: STARTBLOKKERING
Typeaanduiding: 5SL-00 Verklaren hierbij dat het product:
Bedrijf: YAMAHA MOTOR ELECTRONICS CO., LTD.
Adres: 1450-6, Mori, Mori-Machi, Shuchi-gun, Shizuoka-Ken, 437-0292 JapanWij,
DAU26944
XT660Z 01-03 NL 7-04-2008 16:08 Pagina 2

INLEIDING
DAU10100
Welkom in de wereld van Yamaha rijders!
Als eigenaar van de XT660Z Ténéré profiteert u van Yamaha's ervaring en technische kennis in het ontwerpen en fabrice-
ren van producten van topkwaliteit, waarmee Yamaha haar verdiende reputatie van betrouwbaarheid heeft verworven.
Neem rustig de tijd om deze handleiding aandachtig door te lezen, zodat u plezier zult hebben van alle functies van uw
XT660Z Ténéré. Deze gebruikershandleiding geeft instructies over bediening, inspectie en onderhoud van de motorfiets,
terwijl ook wordt beschreven hoe u uzelf en anderen persoonlijk letsel en schade kunt besparen.
Verder helpen allerlei tips in deze handleiding om uw motorfiets in optimale conditie te houden. Als er tenslotte toch nog
vragen zijn, aarzel dan niet en neem contact op met de Yamaha dealer.
Het Yamaha team wenst u veilig en plezierig rijden toe. En vergeet niet, veiligheid voor alles!
XT660Z 01-03 NL 7-04-2008 16:08 Pagina 3

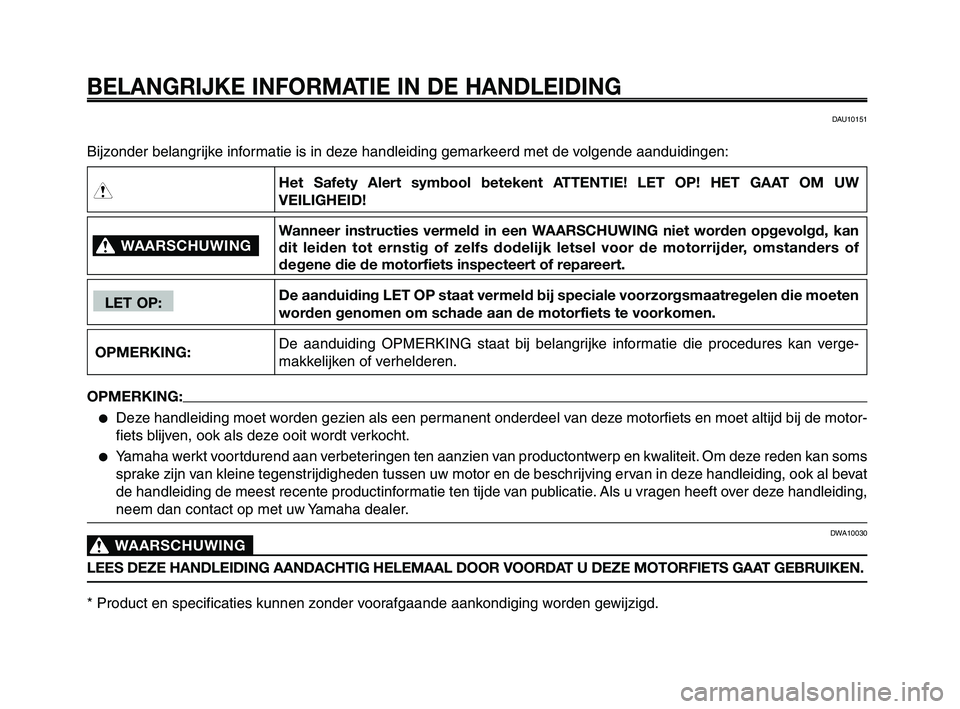

BELANGRIJKE INFORMATIE IN DE HANDLEIDING
Bijzonder belangrijke informatie is in deze handleiding gemarkeerd met de volgende aanduidingen:
WAARSCHUWING0
OPMERKING:
LET OP:
Het Safety Alert symbool betekent ATTENTIE! LET OP! HET GAAT OM UW
VEILIGHEID!
Wanneer instructies vermeld in een WAARSCHUWING niet worden opgevolgd, kan
dit leiden tot ernstig of zelfs dodelijk letsel voor de motorrijder, omstanders of
degene die de motorfiets inspecteert of repareert.
De aanduiding LET OP staat vermeld bij speciale voorzorgsmaatregelen die moeten
worden genomen om schade aan de motorfiets te voorkomen.
De aanduiding OPMERKING staat bij belangrijke informatie die procedures kan verge-
makkelijken of verhelderen.
OPMERKING:
●Deze handleiding moet worden gezien als een permanent onderdeel van deze motorfiets en moet altijd bij de motor-
fiets blijven, ook als deze ooit wordt verkocht.
●Yamaha werkt voortdurend aan verbeteringen ten aanzien van productontwerp en kwaliteit. Om deze reden kan soms
sprake zijn van kleine tegenstrijdigheden tussen uw motor en de beschrijving ervan in deze handleiding, ook al bevat
de handleiding de meest recente productinformatie ten tijde van publicatie. Als u vragen heeft over deze handleiding,
neem dan contact op met uw Yamaha dealer.
DWA10030
WAARSCHUWING0
LEES DEZE HANDLEIDING AANDACHTIG HELEMAAL DOOR VOORDAT U DEZE MOTORFIETS GAAT GEBRUIKEN.
* Product en specificaties kunnen zonder voorafgaande aankondiging worden gewijzigd.
DAU10151
XT660Z 01-03 NL 7-04-2008 16:08 Pagina 4

BELANGRIJKE INFORMATIE IN DE HANDLEIDING
DAUB1230
XT660Z
HANDLEIDING

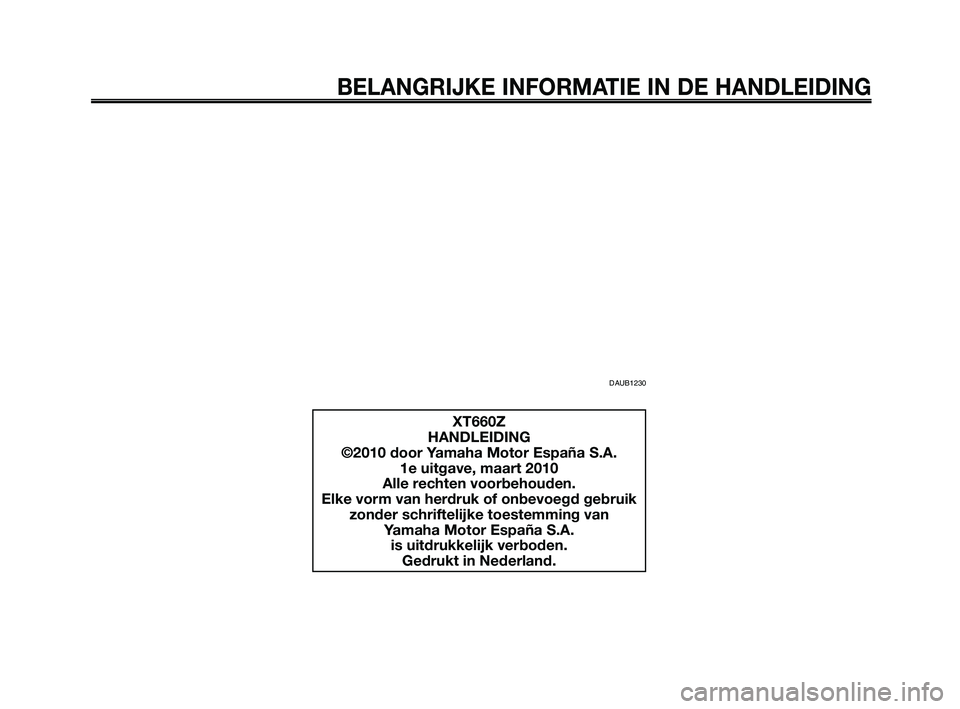

©2010 door Yamaha Motor España S.A. 1e uitgave, maart 2010
Alle rechten voorbehouden.
Elke vorm van herdruk of onbevoegd gebruik zonder schriftelijke toestemming van Yamaha Motor España S.A.is uitdrukkelijk verboden. Gedrukt in Nederland.
01holandes 25/2/10 20:27 Página 5

INHOUDSOPGAVE
VEILIGHEIDSINFORMATIE.................1-1
Veilig rijden........................................1-1
Beschermende kleding .....................1-2
Technische wijzigingen .....................1-2
Bagage en accessoires ....................1-2
Benzine en uitlaatgassen..................1-4
BESCHRIJVING...................................2-1
Aanzicht linkerzijde ...........................2-1
Aanzicht rechterzijde.........................2-2
Bedieningen en instrumenten ...........2-3
FUNCTIES VAN INSTRUMENTEN
EN BEDIENINGEN..............................3-1
Startblokkeersysteem .......................3-1
Contactslot/stuurslot .........................3-2
Controle- en
waarschuwingslampjes ..............3-3
Multifunctioneel display .....................3-5
Toerenteller .......................................3-6
Ritteller- en toerentellerweergaven ...3-6
Klokweergave ....................................3-7
Brandstofniveaumeter .......................3-7
Zelfdiagnosesystemen ......................3-7
Antidiefstal-alarmsysteem (optie)......3-8
Stuurschakelaars ..............................3-9
Koppelingshendel............................3-10
Schakelpedaal.................................3-10
Remhendel ......................................3-11Rempedaal ......................................3-11
Tankdop...........................................3-11
Brandstof .........................................3-12
Tankbeluchtingsslang ......................3-13
Uitlaatkatalysator ............................3-13
Zadel ...............................................3-14
Afstellen van de voorvork ...............3-15
Afstellen van de schokdemperunit ..3-16
Zijstandaard ....................................3-17
Startspersysteem ............................3-17
CONTROLES VOOR HET STARTEN..4-1
Controlelijst voor gebruik ..................4-2
GEBRUIK EN BELANGRIJKE
RIJ-INFORMATIE................................5-1
Starten van de motor ........................5-1
Schakelen .........................................5-2
Tips voor een zuinig brandstofver
bruik ...........................................5-3
Inrijperiode ........................................5-3
Parkeren............................................5-4
PERIODIEK ONDERHOUD EN
KLEINERE REPARATIES...................6-1
Boordgereedschapsset .....................6-1
Periodiek smeer- en
onderhoudsschema ....................6-2Verwijderen en aanbrengen van de
stroomlijn- en framepanelen.......6-6
Controleren van de bougie ...............6-8
Motorolie en oliefilterelement ............6-9
Koelvloeistof ....................................6-12
Vervangen van het luchtfilterelement
en reinigen van de aftapslang ..6-14
Controleren van stationair toerental ..6-15
Controleren van de vrije slag
gaskabel ...................................6-16
Klepspeling .....................................6-16
Banden ............................................6-16
Spaakwielen ....................................6-19
Vrije slag van koppelingshendel
afstellen ....................................6-20
Controleren van voor- en
achterremblokken .....................6-21
Controleren van remvloeistofniveau
.................................................6-22
Verversen van remvloeistof.............6-23
Spanning aandrijfketting .................6-23
Reinigen en smeren van de
aandrijfketting ...........................6-25
Controleren en smeren van kabels ..6-25
Controleren en smeren van
gasgreep en gaskabel ..............6-26
Controleren en smeren van rem- en
koppelingshendels....................6-26
Smeren van het rempedaal ............6-27
XT660Z 01-03 NL 7-04-2008 16:08 Pagina 6

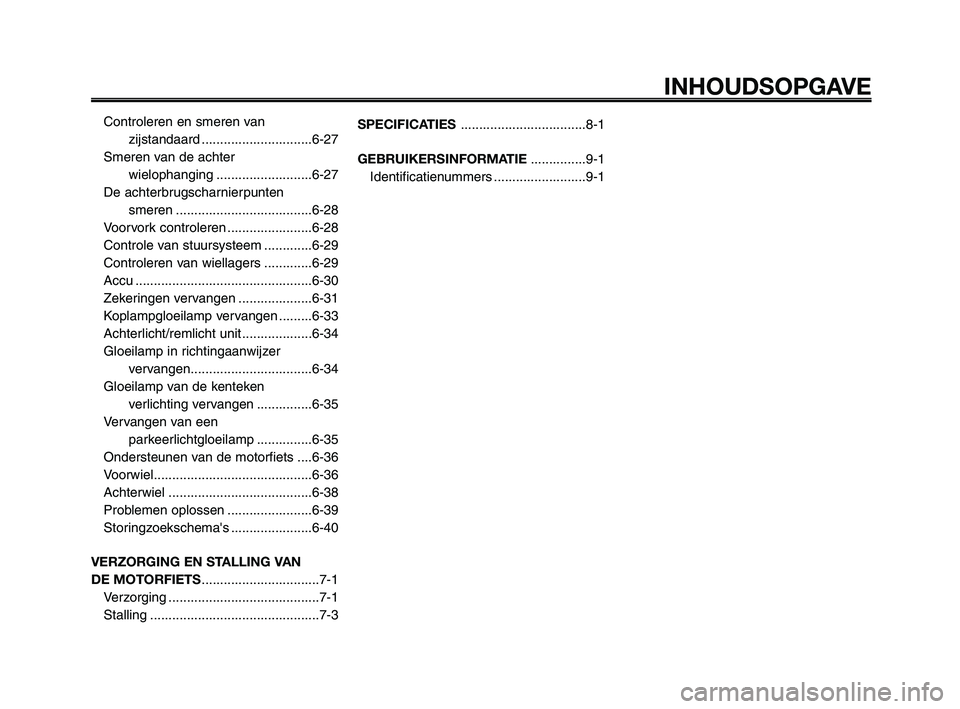

INHOUDSOPGAVE
Controleren en smeren van
zijstandaard ..............................6-27
Smeren van de achter
wielophanging ..........................6-27
De achterbrugscharnierpunten
smeren .....................................6-28
Voorvork controleren .......................6-28
Controle van stuursysteem .............6-29
Controleren van wiellagers .............6-29
Accu ................................................6-30
Zekeringen vervangen ....................6-31
Koplampgloeilamp vervangen .........6-33
Achterlicht/remlicht unit ...................6-34
Gloeilamp in richtingaanwijzer
vervangen.................................6-34
Gloeilamp van de kenteken
verlichting vervangen ...............6-35
Vervangen van een
parkeerlichtgloeilamp ...............6-35
Ondersteunen van de motorfiets ....6-36
Voorwiel...........................................6-36
Achterwiel .......................................6-38
Problemen oplossen .......................6-39
Storingzoekschema's ......................6-40
VERZORGING EN STALLING VAN
DE MOTORFIETS................................7-1
Verzorging .........................................7-1
Stalling ..............................................7-3SPECIFICATIES..................................8-1
GEBRUIKERSINFORMATIE...............9-1
Identificatienummers .........................9-1
XT660Z 01-03 NL 7-04-2008 16:08 Pagina 7

1-1
1
2
3
4
5
6
7
8
9
10

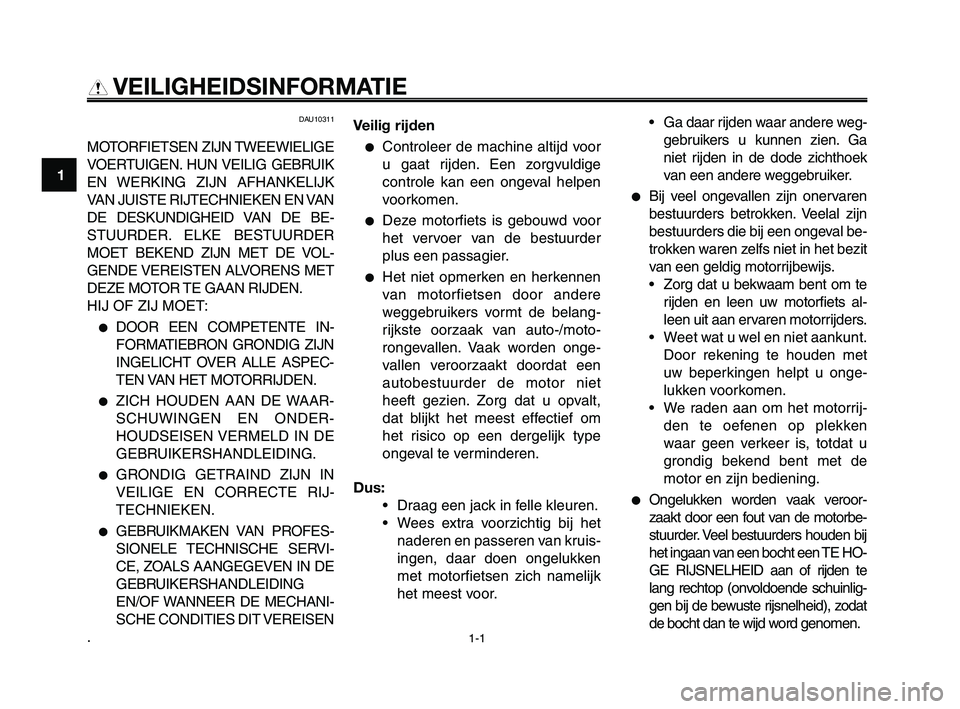

VEILIGHEIDSINFORMATIE
