ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-6
6
7*Pneus• Contrôler la profondeur de sculp-
ture et l’état des pneus.
• Remplacer si nécessaire.
• Contrôler la pression de gonflage.
• Corriger si nécessaire.√√√√√
8*Roulements de roue• Contrôler le jeu et s’assurer de
l’abscence d’endommagement
des roulements.√√√√
9*Bras oscillant• S’assurer du bon fonctionne-
ment et de l’absence de jeu ex-
cessif.√√√√
• Lubrifier à la graisse à base de
savon au lithium.Tous les 50000 km (30000 mi)
10Chaîne de transmis-
sion• Contrôler la tension, l’alignement
et l’état de la chaîne.
• Régler et lubrifier abondamment
la chaîne avec un lubrifiant spé-
cial pour chaîne à joints toriques.Tous les 500 km (300 mi) et après le nettoyage de la moto, la conduite sous la
pluie ou la conduite dans des régions humides
11*Roulements de di-
rection• S’assurer qu’ils n’ont pas de jeu
et que la direction n’est pas dure.√√√√√
• Lubrifier à la graisse à base de
savon au lithium.Tous les 20000 km (12000 mi)
12*Attaches du cadre• S’assurer que tous les écrous et
vis sont correctement serrés.√√√√√
13Axe de pivot de le-
vier de frein• Lubrifier à la graisse silicone.√√√√√
14Axe de pivot de pé-
dale de frein• Lubrifier à la graisse silicone.√√√√√ N° ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U2BDF1F0.book Page 6 Friday, December 19, 2014 11:33 AM

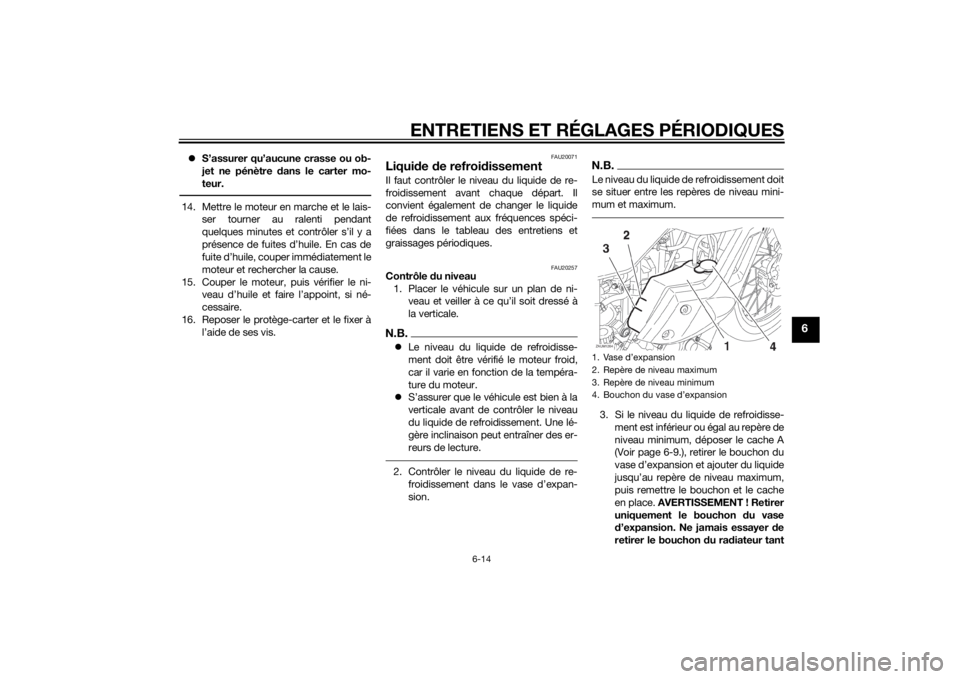

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-7
6
15Axe de pivot de le-
vier d’embrayage• Lubrifier à la graisse à base de
savon au lithium.√√√√√
16 Béquille latérale• Contrôler le fonctionnement.
• Lubrifier à la graisse à base de
savon au lithium.√√√√√
17*Contacteur de bé-
quille latérale• Contrôler le fonctionnement.√√√√√√
18*Fourche avant• Contrôler le fonctionnement et
s’assurer de l’absence de fuites
d’huile.√√√√
19*Combiné ressort-
amortisseur• Contrôler le fonctionnement et
s’assurer que l’amortisseur ne fuit
pas.√√√√
20*Points pivots de
bras relais et bras
de raccordement de
suspension arrière • Contrôler le fonctionnement.√√√√
• Lubrifier à la graisse à base de
savon au lithium.√√
21 Huile moteur• Changer.
• Contrôler le niveau d’huile et
s’assurer de l’absence de fuites
d’huile.√√√√√√
22Élément du filtre à
huile moteur• Remplacer.√√√
23*Circuit de refroidis-
sement• Contrôler le niveau de liquide de
refroidissement et s’assurer de
l’absence de fuites de liquide.√√√√√
• Remplacer le liquide de refroidis-
sement.Tous les 3 ans N° ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)U2BDF1F0.book Page 7 Friday, December 19, 2014 11:33 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-8
6
FAUM1891
N.B.Remplacer plus fréquemment l’élément de filtre à air lorsque le véhicule est utilisé dans des zones très poussiéreuses ou humides.
Entretien des freins hydrauliques
• Contrôler régulièrement le niveau du liquide de frein et, si nécessaire, faire l’appoint de liquide.
• Remplacer les composants internes du maître-cylindre de frein et changer le liquide de frein tous les deux ans.
• Remplacer les durites de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.24*Contacteur de feu
stop sur frein avant
et arrière• Contrôler le fonctionnement.√√√√√√
25Pièces mobiles et
câbles• Lubrifier.√√√√√
26*Poignée des gaz• Contrôler le fonctionnement.
• Contrôler la garde de la poignée
des gaz et la régler si nécessaire.
• Lubrifier le câble et le boîtier de la
poignée des gaz.√√√√√
27*Éclairage, signalisa-
tion et contacteurs• Contrôler le fonctionnement.
• Régler le faisceau de phare.√√√√√√ N° ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U2BDF1F0.book Page 8 Friday, December 19, 2014 11:33 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-9
6
FAU18773

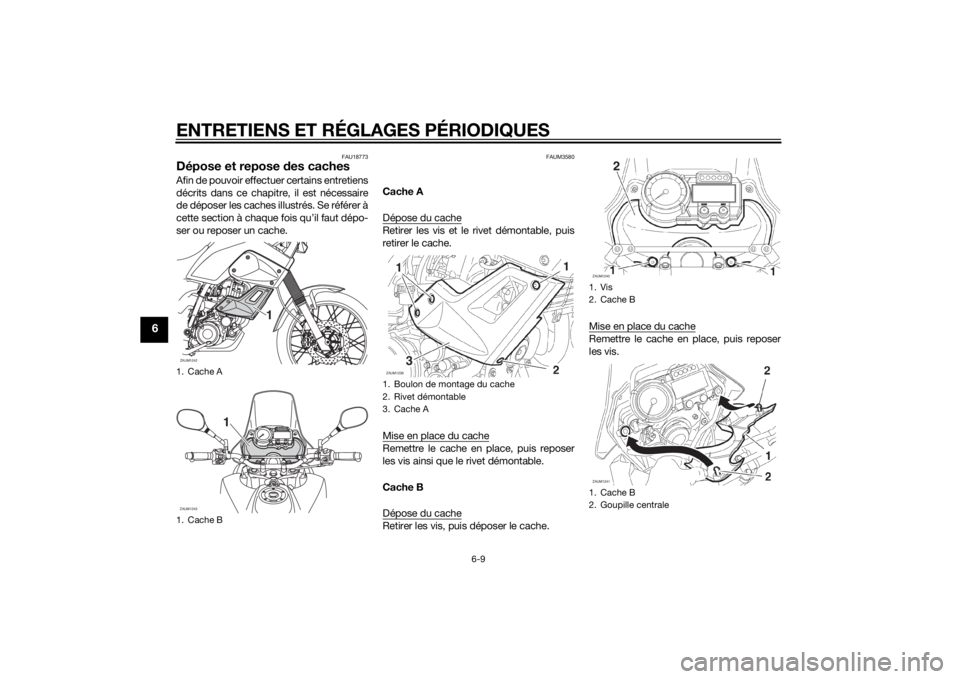

Dépose et repose des cachesAfin de pouvoir effectuer certains entretiens
décrits dans ce chapitre, il est nécessaire
de déposer les caches illustrés. Se référer à
cette section à chaque fois qu’il faut dépo-
ser ou reposer un cache.
FAUM3580
Cache A
Dépose du cacheRetirer les vis et le rivet démontable, puis
retirer le cache.
Mise en place du cacheRemettre le cache en place, puis reposer
les vis ainsi que le rivet démontable.
Cache B
Dépose du cacheRetirer les vis, puis déposer le cache.Mise en place du cache
Remettre le cache en place, puis reposer
les vis.
1. Cache A
1. Cache BZAUM1242
1
ZAUM1243
1
1. Boulon de montage du cache
2. Rivet démontable
3. Cache A
3
ZAUM1239
1. Vis
2. Cache B
1. Cache B
2. Goupille centrale
2
ZAUM1240ZAUM1241
U2BDF1F0.book Page 9 Friday, December 19, 2014 11:33 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-10
6
FAU19605

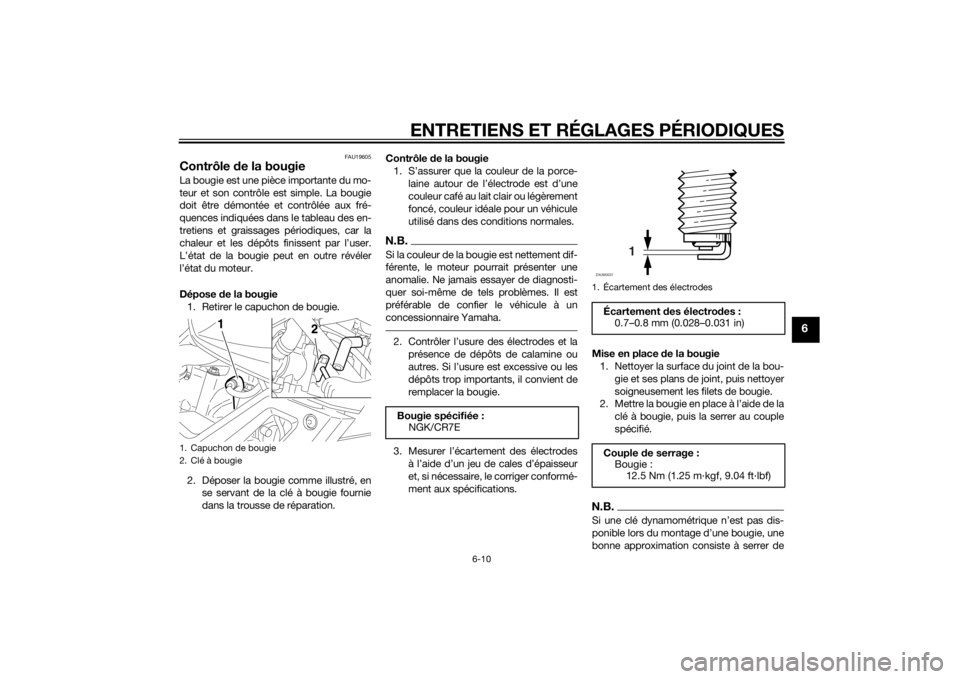

Contrôle de la bougieLa bougie est une pièce importante du mo-
teur et son contrôle est simple. La bougie
doit être démontée et contrôlée aux fré-
quences indiquées dans le tableau des en-
tretiens et graissages périodiques, car la
chaleur et les dépôts finissent par l’user.
L’état de la bougie peut en outre révéler
l’état du moteur.
Dépose de la bougie
1. Retirer le capuchon de bougie.
2. Déposer la bougie comme illustré, en
se servant de la clé à bougie fournie
dans la trousse de réparation.Contrôle de la bougie
1. S’assurer que la couleur de la porce-
laine autour de l’électrode est d’une
couleur café au lait clair ou légèrement
foncé, couleur idéale pour un véhicule
utilisé dans des conditions normales.
N.B.Si la couleur de la bougie est nettement dif-
férente, le moteur pourrait présenter une
anomalie. Ne jamais essayer de diagnosti-
quer soi-même de tels problèmes. Il est
préférable de confier le véhicule à un
concessionnaire Yamaha.2.
présence de dépôts de calamine ou

dépôts trop importants, il convient de
remplacer la bougie.
3.

et, si nécessaire, le corriger conformé-
ment aux spécifications.Mise en place de la bougie
1. Nettoyer la surface du joint de la bou-
gie et ses plans de joint, puis nettoyer
soigneusement les filets de bougie.
2. Mettre la bougie en place à l’aide de la
clé à bougie, puis la serrer au couple
spécifié.
N.B.

bonne approximation consiste à serrer de
1. Capuchon de bougie
2. Clé à bougie
Bougie spécifiée :
NGK/CR7E
1. Écartement des électrodes
Écartement des électrodes :
0.7–0.8 mm (0.028–0.031 in)
Couple de serrage :
Bougie :
12.5 Nm (1.25 m·kgf, 9.04 ft·lbf)
1
ZAUM0037
U2BDF1F0.book Page 10 Friday, December 19, 2014 11:33 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-11
6
1/4–1/2 tour supplémentaire après le ser-
rage à la main. Il faudra toutefois serrer la
bougie au couple spécifié le plus rapide-
ment possible.3. Remonter le capuchon de bougie.
FAUB1567
Huile moteur et élément de filtre

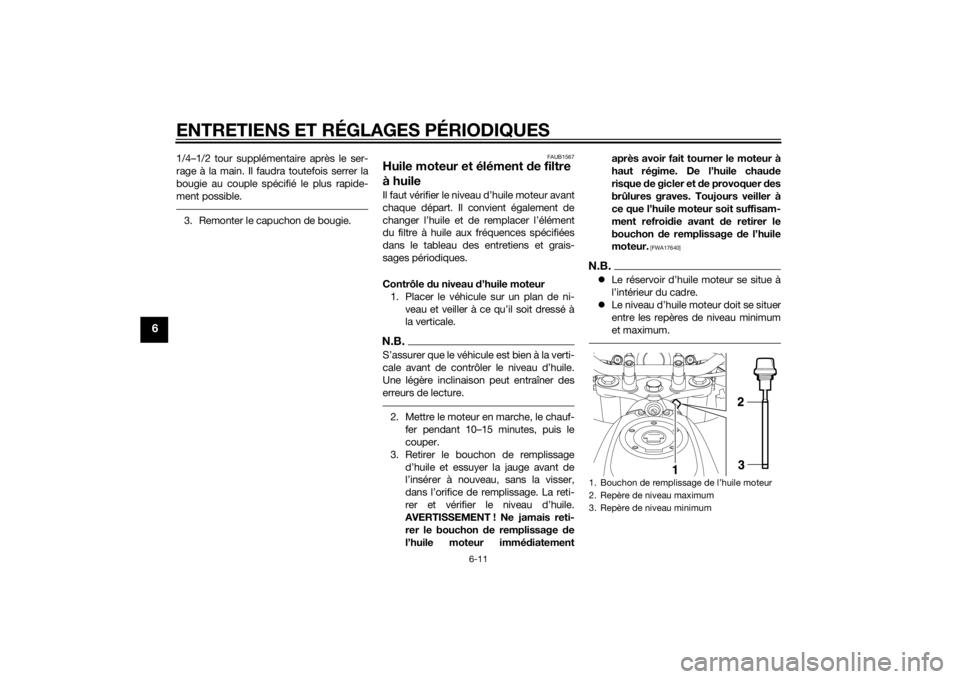

à huileIl faut vérifier le niveau d’huile moteur avant
chaque départ. Il convient également de
changer l’huile et de remplacer l’élément
du filtre à huile aux fréquences spécifiées
dans le tableau des entretiens et grais-
sages périodiques.
Contrôle du niveau d’huile moteur
1. Placer le véhicule sur un plan de ni-
veau et veiller à ce qu’il soit dressé à
la verticale.N.B.

Une légère inclinaison peut entraîner des
erreurs de lecture.2. Mettre le moteur en marche, le chauf-
fer pendant 10…15 minutes, puis le
couper.
3. Retirer le bouchon de remplissage




AVERTISSEMENT ! Ne jamais reti-
rer le bouchon de remplissage de
l’huile moteur immédiatementaprès avoir fait tourner le moteur à
haut régime. De l’huile chaude
risque de gicler et de provoquer des
brûlures graves. Toujours veiller à
ce que l’huile moteur soit suffisam-
ment refroidie avant de retirer le
bouchon de remplissage de l’huile
moteur.
[FWA17640]
N.B.Le réservoir d’huile moteur se situe à
l’intérieur du cadre.
Le niveau d’huile moteur doit se situer
entre les repères de niveau minimum
et maximum.1. Bouchon de remplissage de l’huile moteur
2. Repère de niveau maximum
3. Repère de niveau minimum
U2BDF1F0.book Page 11 Friday, December 19, 2014 11:33 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-12
6
4. Si le niveau d’huile moteur est inférieur
au repère de niveau minimum, ajouter
de l’huile du type recommandé
jusqu’au niveau spécifié.
ATTENTION : Ne pas utiliser le véhi-
cule avant de s’être assuré que le
niveau d’huile est suffisant.
[FCA10012]
5. Remettre en place le bouchon de rem-
plissage d’huile.
Changement de l’huile moteur (avec ou
sans remplacement de l’élément du filtre
à huile)
1. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes,
puis le couper.

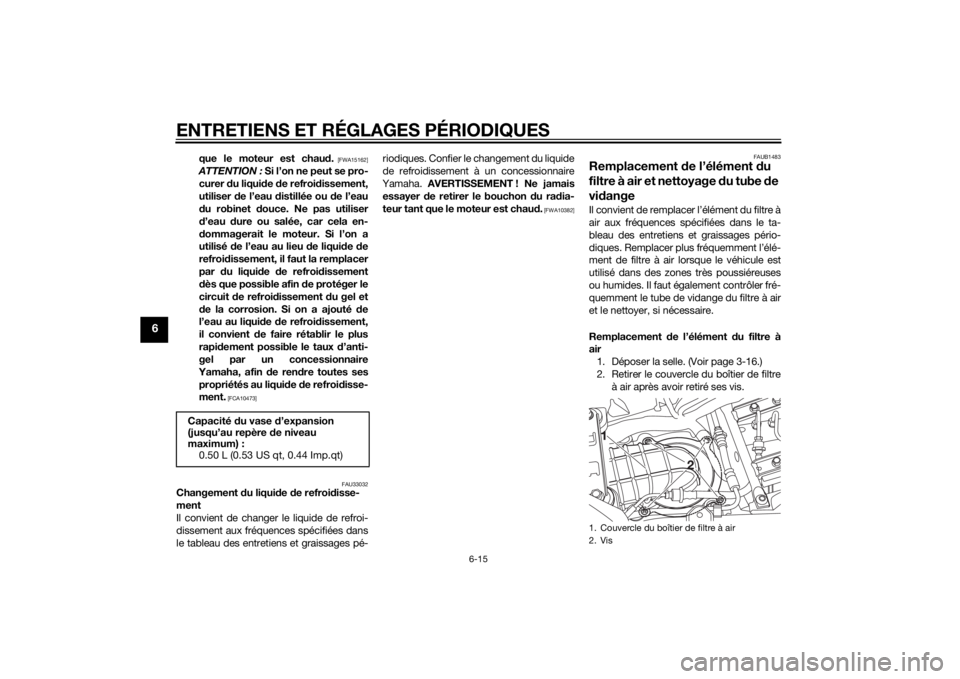

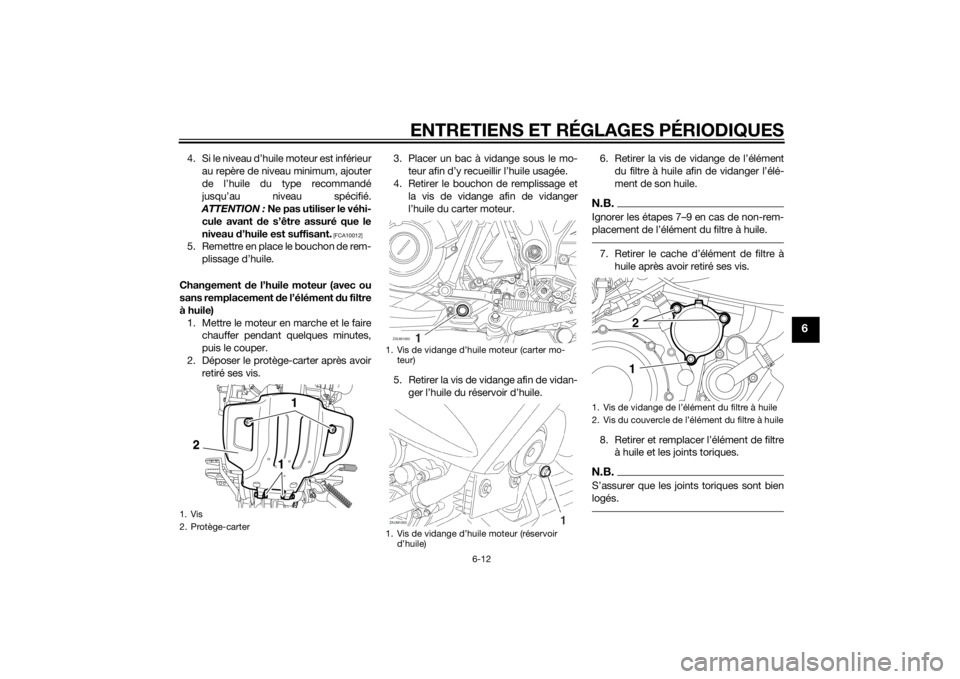

2. Déposer le protège-carter après avoir
retiré ses vis.3. Placer un bac à vidange sous le mo-
teur afin d’y recueillir l’huile usagée.
4. Retirer le bouchon de remplissage et
la vis de vidange afin de vidanger
l’huile du carter moteur.
5. Retirer la vis de vidange afin de vidan-
ger l’huile du réservoir d’huile.6. Retirer la vis de vidange de l’élément
du filtre à huile afin de vidanger l’élé-
ment de son huile.
N.B.Ignorer les étapes 7…9 en cas de non-rem-
7.
huile après avoir retiré ses vis.
8.
à huile et les joints toriques.N.B.
logés.
1. Vis
2. Protège-carter
1.
teur)
1.
ZAUM1262ZAUM1263
1.
2.
U2BDF1F0.book Page 12 Friday, December 19, 2014 11:33 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-13
6
9. Remettre le couvercle de l’élément du
filtre à huile en place et le fixer à l’aide
des vis.
10. Remettre la vis de vidange de l’élé-
ment du filtre à huile en place.
11. Serrer les vis de fixation du couvercle
et la vis de vidange de l’élément de
filtre à huile à leur couple de serrage
spécifique.12. Remettre les vis de vidange de l’huile
moteur en place et les serrer à leur
couple spécifique.
13. Ajouter la quantité spécifiée de l’huile
moteur recommandée, puis remonter
et serrer le bouchon de remplissage
d’huile.
ATTENTION
FCAM1063
Le réservoir d’huile moteur doit être
rempli en 2 étapes. Remplir d’abord le
réservoir d’huile moteur de 1.90 L (2.0 US
qt, 1.67 Imp.qt) d’huile moteur du type
recommandé. Mettre ensuite le moteur
en marche et l’emballer 5 à 6 fois, puis le
couper et ajouter le reste de l’huile mo-
teur.
N.B.Bien veiller à essuyer toute coulure d’huile
après que le moteur et le système d’échap-
pement ont refroidi.ATTENTION
FCA11621
Ne pas mélanger d’additif chimique
à l’huile afin d’éviter tout patinage
de l’embrayage, car l’huile moteur
lubrifie également l’embrayage. Ne
pas utiliser des huiles de grade die-
sel “CD” ni des huiles de grade su-
périeur à celui spécifié. S’assurer
également de ne pas utiliser une
huile portant la désignation
“ENERGY CONSERVING II” ou la
même désignation avec un chiffre
plus élevé.
1. Élément du filtre à huile
2. Joint toriqueCouples de serrage :
Vis du couvercle de l’élément du
filtre à huile :
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Vis de vidange de l’élément du filtre
à huile :
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Couples de serrage :
Vis de vidange d’huile moteur (car-
ter moteur) :
30 Nm
Vis de vidange d’huile moteur (ré-
servoir d’huile) :
18 Nm
Huile moteur recommandée :
Vo i r p a g e 8 - 1 .
Quantité d’huile :
Sans remplacement de l’élément du
filtre à huile:
2.50 L (2.64 US qt, 2.20 Imp.qt)
Avec remplacement de l’élément du
filtre à huile:
2.60 L (2.75 US qt, 2.29 Imp.qt)
U2BDF1F0.book Page 13 Friday, December 19, 2014 11:33 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-14
6
S’assurer qu’aucune crasse ou ob-
jet ne pénètre dans le carter mo-
teur.14. Mettre le moteur en marche et le lais-
ser tourner au ralenti pendant
quelques minutes et contrôler s’il y a
présence de fuites d’huile. En cas de
fuite d’huile, couper immédiatement le
moteur et rechercher la cause.
15. Couper le moteur, puis vérifier le ni-
veau d’huile et faire l’appoint, si né-
cessaire.
16. Reposer le protège-carter et le fixer à
l’aide de ses vis.
FAU20071
Liquide de refroidissementIl faut contrôler le niveau du liquide de re-
froidissement avant chaque départ. Il
convient également de changer le liquide
de refroidissement aux fréquences spéci-
fiées dans le tableau des entretiens et
graissages périodiques.
FAU20257
Contrôle du niveau
1. Placer le véhicule sur un plan de ni-
veau et veiller à ce qu’il soit dressé à
la verticale.N.B.Le niveau du liquide de refroidisse-
ment doit être vérifié le moteur froid,
car il varie en fonction de la tempéra-
ture du moteur.
S’assurer que le véhicule est bien à la
verticale avant de contrôler le niveau
du liquide de refroidissement. Une lé-
gère inclinaison peut entraîner des er-
reurs de lecture.2. Contrôler le niveau du liquide de re-
froidissement dans le vase d’expan-
sion.
N.B.Le niveau du liquide de refroidissement doit
se situer entre les repères de niveau mini-
mum et maximum.3. Si le niveau du liquide de refroidisse-
ment est inférieur ou égal au repère de
niveau minimum, déposer le cache A
(Voir page 6-9.), retirer le bouchon du


puis remettre le bouchon et le cache
en place. AVERTISSEMENT ! Retirer
uniquement le bouchon du vase
d’expansion. Ne jamais essayer de
retirer le bouchon du radiateur tant1. Vase d’expansion
2. Repère de niveau maximum
3. Repère de niveau minimum
4. Bouchon du vase d’expansionZAUM1264
U2BDF1F0.book Page 14 Friday, December 19, 2014 11:33 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-15
6
que le moteur est chaud.
[FWA15162]
ATTENTION : Si l’on ne peut se pro-
curer du liquide de refroidissement,
utiliser de l’eau distillée ou de l’eau
du robinet douce. Ne pas utiliser
d’eau dure ou salée, car cela en-
dommagerait le moteur. Si l’on a
utilisé de l’eau au lieu de liquide de
refroidissement, il faut la remplacer
par du liquide de refroidissement
dès que possible afin de protéger le
circuit de refroidissement du gel et
de la corrosion. Si on a ajouté de
l’eau au liquide de refroidissement,
il convient de faire rétablir le plus
rapidement possible le taux d’anti-
gel par un concessionnaire
Yamaha, afin de rendre toutes ses
propriétés au liquide de refroidisse-
ment.
[FCA10473]
FAU33032
Changement du liquide de refroidisse-
ment
Il convient de changer le liquide de refroi-
dissement aux fréquences spécifiées dans
le tableau des entretiens et graissages pé-riodiques. Confier le changement du liquide
de refroidissement à un concessionnaire
Yamaha. AVERTISSEMENT ! Ne jamais
essayer de retirer le bouchon du radia-
teur tant que le moteur est chaud.
[FWA10382]FAUB1483
Remplacement de l’élément du
filtre à air et nettoyage du tube de
vidangeIl convient de remplacer l’élément du filtre à
air aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages pério-
diques. Remplacer plus fréquemment l’élé-
ment de filtre à air lorsque le véhicule est
utilisé dans des zones très poussiéreuses
ou humides. Il faut également contrôler fré-
quemment le tube de vidange du filtre à air
et le nettoyer, si nécessaire.
Remplacement de l’élément du filtre à
air
1. Déposer la selle. (Voir page 3-16.)
2. Retirer le couvercle du boîtier de filtre
à air après avoir retiré ses vis.
Capacité du vase d’expansion
(jusqu’au repère de niveau
maximum) :
0.50 L (0.53 US qt, 0.44 Imp.qt)1. Couvercle du boîtier de filtre à air
2. Vis
U2BDF1F0.book Page 15 Friday, December 19, 2014 11:33 AM
