COMMANDES ET INSTRUMENTS
3-14
3
FAU13222
CarburantS’assurer que le niveau d’essence est suf-
fisant.
AVERTISSEMENT
FWA10882
L’essence et les vapeurs d’essence sont
extrêmement inflammables. Pour limiter
les risques d’incendies et d’explosions,
et donc de blessures, lors des ravitaille-
ments, il convient de suivre ces instruc-
tions.1. Avant de faire le plein, couper le mo-
teur et s’assurer que personne n’a en-
fourché le véhicule. Ne jamais effec-
tuer le plein à proximité d’étincelles,
de flammes ou d’autres sources de
chaleur, telles que les chauffe-eau et
séchoirs, et surtout, ne pas fumer.
2. Ne pas remplir le réservoir de carbu-
rant à l’excès. En effectuant le plein de
carburant, veiller à introduire l’embout
du tuyau de la pompe dans l’orifice de
remplissage du réservoir de carbu-
rant. Ne pas remplir au-delà du fond
du tube de remplissage. Comme le
carburant se dilate en se réchauffant,
du carburant risque de s’échapper du
réservoir sous l’effet de la chaleur du
moteur ou du soleil.3. Essuyer immédiatement toute coulure
de carburant. ATTENTION : Essuyer
immédiatement toute coulure de
carburant à l’aide d’un chiffon
propre, sec et doux. En effet, le car-
burant risque d’abîmer les surfaces
peintes ou les pièces en plastique.
[FCA10072]
4. Bien veiller à fermer correctement le
bouchon du réservoir de carburant.
AVERTISSEMENT
FWA15152
L’essence est délétère et peut provo-
quer blessures ou la mort. Manipuler
l’essence avec prudence. Ne jamais si-
phonner de l’essence avec la bouche. En
cas d’ingestion d’essence, d’inhalation
importante de vapeur d’essence oud’éclaboussure dans les yeux, consulter
immédiatement un médecin. En cas
d’éclaboussure d’essence sur la peau,
se laver immédiatement à l’eau et au sa-
von. En cas d’éclaboussure d’essence
sur les vêtements, changer immédiate-
ment de vêtements.
FAU49463
ATTENTION
FCA11401
Utiliser uniquement de l’essence sans
plomb. L’utilisation d’essence avec
plomb endommagerait gravement cer-
taines pièces du moteur, telles que les
soupapes, les segments, ainsi que le
système d’échappement.

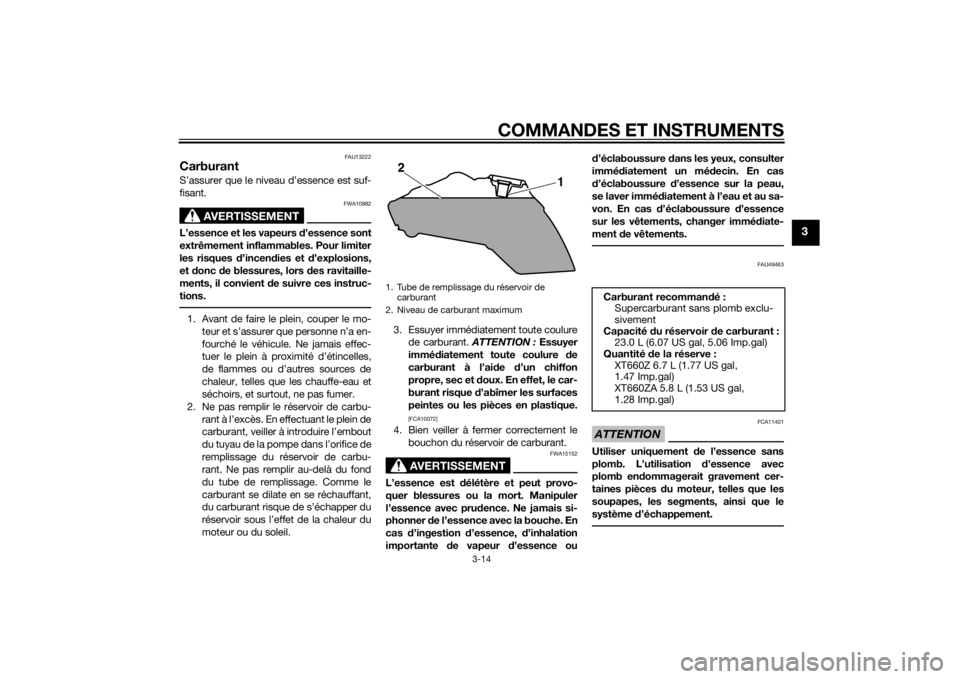

1. Tube de remplissage du réservoir de
carburant
2. Niveau de carburant maximum
Carburant recommandé:
Supercarburant sans plomb exclu-
sivement
Capacité du réservoir de carburant :
23.0 L (6.07 US gal, 5.06 Imp.gal)
Quantité de la réserve :
XT660Z 6.7 L (1.77 US gal,
1.47 Imp.gal)
XT660ZA 5.8 L (1.53 US gal,
1.28 Imp.gal)
U2BDF1F0.book Page 14 Friday, December 19, 2014 11:33 AM

COMMANDES ET INSTRUMENTS
3-15
3
Ce moteur Yamaha fonctionne à l’essence
super sans plomb d’un indice d’octane re-
cherche de 95 minimum. Si des cogne-
ments ou cliquetis surviennent, changer de
marque d’essence. L’essence sans plomb
prolonge la durée de service des bougies et
réduit les frais d’entretien.
FAUB1302
Durite de mise à l’air/de trop-
plein du réservoir de carburantAvant d’utiliser la moto :
S’assurer que la durite de mise à
l’air/de trop-plein du réservoir de car-
burant est branchée correctement.
S’assurer que la durite de mise à
l’air/durite de trop-plein du réservoir
de carburant n’est ni craquelée ni en-
dommagée et la remplacer si néces-
saire.
S’assurer que l’extrémité de la durite
de mise à l’air du réservoir de carbu-
rant n’est pas obstruée et, si néces-
saire, la nettoyer.S’assurer que la durite de mise à
l’air/durite de trop-plein du réservoir
de carburant est introduite dans le
collier.1. Durite de mise à l’air/de trop-plein du réser-
voir de carburant
2. Collier de durite
U2BDF1F0.book Page 15 Friday, December 19, 2014 11:33 AM

COMMANDES ET INSTRUMENTS
3-16
3
FAU13434
Pot catalytiqueLe système d’échappement de ce véhicule
est équipé d’un pot catalytique.
AVERTISSEMENT
FWA10863
Le système d’échappement est brûlant
lorsque le moteur a tourné. Pour éviter
tout risque d’incendie et de brûlures :
Ne pas garer le véhicule à proximité
d’objets ou matériaux posant un
risque d’incendie, tel que de l’herbe
ou d’autres matières facilement in-
flammables.
Garer le véhicule de façon à limiter
les risques que des piétons ou des
enfants touchent le circuit d’échap-
pement brûlant.
S’assurer que le système d’échap-
pement est refroidi avant d’effec-
tuer tout travail sur le véhicule.
Ne pas faire tourner le moteur au
ralenti pour plus de quelques mi-
nutes. Un ralenti prolongé pourrait
provoquer une accumulation de
chaleur.
ATTENTION
FCA10702
Utiliser uniquement de l’essence sans
plomb. L’utilisation d’essence avec
plomb va endommager irrémédiable-
ment le pot catalytique.
FAU13862
SelleDépose de la selle
Introduire la clé dans la serrure de la selle,
la tourner dans le sens inverse des aiguilles
d’une montre, puis retirer la selle.
Mise en place de la selle
Introduire les pattes de fixation situées à
l’avant de la selle dans les supports de
selle, appuyer à l’arrière de la selle afin de

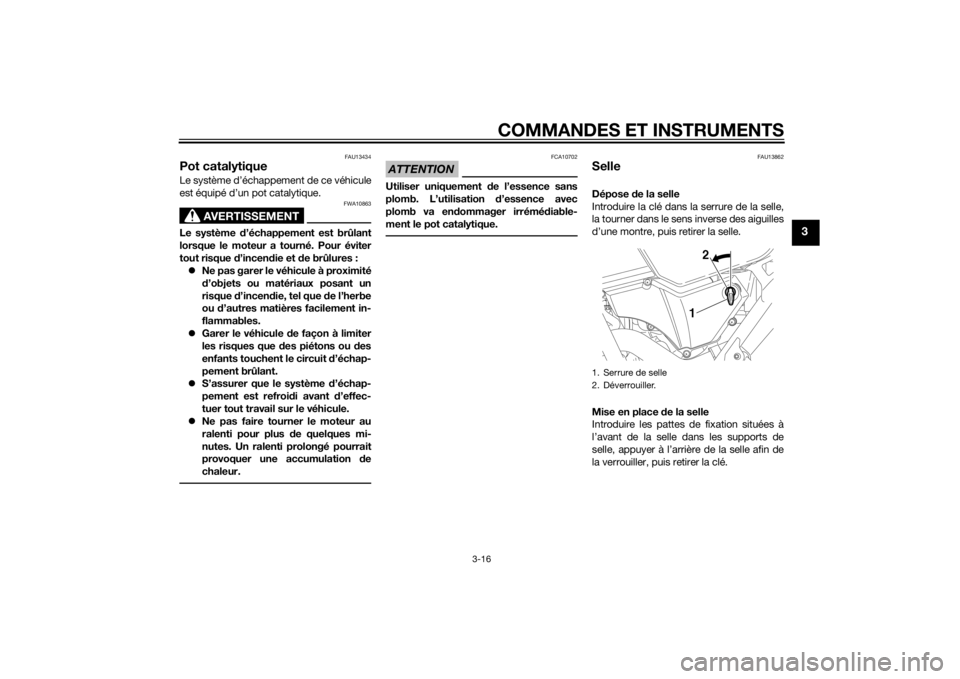

la verrouiller, puis retirer la clé.1. Serrure de selle
2. Déverrouiller.
U2BDF1F0.book Page 16 Friday, December 19, 2014 11:33 AM

COMMANDES ET INSTRUMENTS
3-17
3
N.B.S’assurer que la selle est bien remise en
place avant de démarrer.
FAUM3590
Réglage de la fourcheXT660Z :
La fourche est équipée de vis de réglage de
la précontrainte de ressort.
AVERTISSEMENT
FWA10181
Toujours sélectionner le même réglage
pour les deux bras de fourche. Un ré-
glage mal équilibré risque de réduire la
maniabilité et la stabilité du véhicule.Régler la précontrainte de ressort en procé-
dant comme suit.
Pour augmenter la précontrainte de ressort
et donc durcir la suspension, tourner la vis
de réglage de chacun des bras de fourche
dans le sens (a). Pour réduire la précon-
trainte de ressort et donc adoucir la sus-
pension, tourner ces deux vis dans le sens
(b).N.B.Utilisez la clé pour vis à six pans creux 10
ou la clé plate 10 incluses dans la trousse
de réparation du propriétaire pour tourner
les boulons de réglage (en fonction du type
de boulon de réglage de précharge de res-
sort utilisé sur votre moto).
1. Patte de fixation
2. Support de selle
1. Vis de réglage de la précontrainte de ressort
1. Vis de réglage de la précontrainte de ressortZAUM1246
(a)
(b)
Ty p e AZAUM1245
(a)
(b)
Type B
U2BDF1F0.book Page 17 Friday, December 19, 2014 11:33 AM

COMMANDES ET INSTRUMENTS
3-18
3
Type A
Type B
N.B.Bien veiller à aligner la rainure de réglage fi-
gurant sur le dispositif de réglage et le som-
met du bouchon de tube de fourche.XT660ZA :
Cette fourche n’est pas réglable.
FAUB1463
Réglage du combiné ressort-
amortisseurLe combiné ressort-amortisseur est équipé
d’une bague de réglage de la précontrainte
de ressort.ATTENTION
FCA10102
Ne jamais dépasser les limites maxi-
mum ou minimum afin d’éviter d’endom-
mager le mécanisme.Régler la précontrainte de ressort en procé-
dant comme suit.
Pour augmenter la précontrainte de ressort
et donc durcir la suspension, tourner la
bague de réglage dans le sens (a). Pour ré-
duire la précontrainte de ressort et donc
adoucir la suspension, tourner la bague de
réglage dans le sens (b).N.B.
tionnée figurant sur la bague de réglage et

tisseur.
Réglage de la précontrainte de
ressort :
Minimum (réglage souple) :
27 tour(s) complet(s) dans le sens
(b)*
Standard :
5 tour(s) complet(s) dans le sens
(b)*
Maximum (réglage dur) :
0 tour(s) complet(s) dans le sens
(b)*
* Le boulon de réglage étant tourné à
fond dans le sens (a).1. Réglage actuelZAUM1244
76543210
89
10
Réglage de la précontrainte de
ressort :
Minimum (réglage souple) :
10
Standard :
10
Maximum (réglage dur) :
0
U2BDF1F0.book Page 18 Friday, December 19, 2014 11:33 AM

COMMANDES ET INSTRUMENTS
3-19
3
AVERTISSEMENT
FWAB0021
Ne jamais procéder au réglage de la pré-
contrainte du ressort tant que le sys-
tème d’échappement est chaud.
AVERTISSEMENT
FWA10222
Ce combiné ressort-amortisseur
contient de l’azote fortement comprimé.
Lire attentivement et s’assurer de bien
comprendre les informations ci-dessous
avant de manipuler le combiné ressort-
amortisseur.
Ne pas modifier ni tenter d’ouvrir la
bonbonne.
Ne pas approcher le combiné res-
sort-amortisseur d’une flamme ou
de toute autre source de chaleur.
La pression du gaz augmenterait
excessivement, et la bonbonne
pourrait exploser.
Ne pas déformer ni endommager la
bonbonne d’aucune façon. Le
moindre endommagement de la
bonbonne risque de réduire les per-
formances d’amortissement.
Ne pas jeter un combiné ressort-
amortisseur endommagé ou usé.
Tout entretien d’un combiné res-
sort-amortisseur doit être confié à
un concessionnaire Yamaha.
FAU15306
Béquille latéraleLa béquille latérale est située sur le côté
gauche du cadre. Relever ou déployer la
béquille latérale avec le pied tout en main-
tenant le véhicule à la verticale.N.B.Le contacteur intégré à la béquille latérale



allumage, se reporter
à la section suivante.)
AVERTISSEMENT
FWA10242
Ne pas rouler la béquille latérale dé-
ployée ou ne se relevant pas correcte-
ment. Celle-ci pourrait toucher le sol et
1. Bague de réglage de la précontrainte de
ressort
2. Indicateur de positionRéglage de la précontrainte de
ressort :
Minimum (réglage souple) :
1
Standard :
2
Maximum (réglage dur) :
9
1. Béquille latéraleZAUM1272
U2BDF1F0.book Page 19 Friday, December 19, 2014 11:33 AM

COMMANDES ET INSTRUMENTS
3-20
3
distraire le pilote, qui pourrait perdre le
contrôle du véhicule. Le circuit du
coupe-circuit d’allumage de Yamaha
permet de rappeler au pilote qu’il doit re-
lever la béquille latérale avant de se
mettre en route. Il convient donc de
contrôler régulièrement ce système et
de le faire réparer par un concession-
naire Yamaha en cas de mauvais fonc-
tionnement.
FAU15315
Coupe-circuit d’allumageLe circuit du coupe-circuit d’allumage, qui
comprend les contacteurs de béquille laté-
rale, d’embrayage et de point mort, remplit
les fonctions suivantes.
Il empêche la mise en marche du mo-
teur lorsqu’une vitesse est engagée et
que la béquille latérale est relevée
mais que le levier d’embrayage n’est
pas actionné.
Il empêche la mise en marche du mo-
teur lorsqu’une vitesse est engagée et
que le levier d’embrayage est ac-
tionné mais que la béquille latérale n’a
pas été relevée.
Il coupe le moteur lorsqu’une vitesse
est engagée et que l’on déploie la bé-
quille latérale.
Contrôler régulièrement le fonctionnement
du circuit du coupe-circuit d’allumage en
effectuant le procédé suivant.N.B.Ce contrôle est le plus fiable lorsque effec-
tué le moteur chaud.
U2BDF1F0.book Page 20 Friday, December 19, 2014 11:33 AM

COMMANDES ET INSTRUMENTS
3-21
3
Le moteur étant coupé :
1. Déployer la béquille latérale.
2. S’assurer que le coupe-circuit du moteur est à la position
3. Mettre le contact.
4. Mettre la boîte de vitesses au point mort.
5. Appuyer sur le contacteur du démarreur.
Le moteur démarre-t-il ?“”.Le moteur tournant toujours :
6. Relever la béquille latérale.
7. Actionner le levier d’embrayage afin de débrayer le moteur.
8. Engager une vitesse.
9. Déployer la béquille latérale.
Le moteur cale-t-il ?
Après que le moteur a calé :
10. Relever la béquille latérale.
11. Actionner le levier d’embrayage afin de débrayer le moteur.
12. Appuyer sur le contacteur du démarreur.
Le moteur démarre-t-il ?
Le circuit est en ordre. La moto peut être utilisée.Le contacteur de point mort pourrait ne pas
fonctionner correctement.
Ne pas rouler avant d’avoir fait contrôler la moto
par un concessionnaire Yamaha.
Le contacteur de béquille latérale pourrait ne pas
fonctionner correctement.
Ne pas rouler avant d’avoir fait contrôler la moto
par un concessionnaire Yamaha.
Le contacteur d’embrayage pourrait ne pas
fonctionner correctement.
Ne pas rouler avant d’avoir fait contrôler la moto
par un concessionnaire Yamaha.
OUI NON OUI NON OUI NON
Si un mauvais fonctionnement est constaté, faire
contrôler le circuit par un concessionnaire
Yamaha avant de démarrer.
AVERTISSEMENT
U2BDF1F0.book Page 21 Friday, December 19, 2014 11:33 AM

POUR LA SÉCURITÉ – CONTRÔLES AVANT UTILISATION
4-1
4
FAU15599
Toujours effectuer ces contrôles avant chaque départ afin de s’assurer que le véhicule peut être conduit en toute sécurité. Toujours res-
pecter les procédés et intervalles de contrôle et d’entretien figurant dans ce Manuel du propriétaire.
AVERTISSEMENT
FWA11152
L’omission du contrôle ou de l’entretien correct du véhicule augmente les risques d’accident ou d’endommagement. Ne pas
conduire le véhicule en cas de détection d’un problème. Si le problème ne peut être résolu en suivant les procédés repris dans
ce manuel, faire contrôler le véhicule par un concessionnaire Yamaha.Contrôler les points suivants avant de mettre le moteur en marche :
ÉLÉMENTS CONTRÔLES PAGES
Carburant• Contrôler le niveau de carburant dans le réservoir.
• Refaire le plein de carburant si nécessaire.
• S’assurer de l’absence de fuite au niveau des durites d’alimentation.
• S’assurer que la durite de mise à l’air du réservoir de carburant et la durite de
trop-plein ne sont ni bouchées, craquelées ou autrement endommagées, et
qu’elles sont branchées correctement.3-14, 3-15
Huile moteur• Contrôler le niveau d’huile dans le réservoir.
• Si nécessaire, ajouter l’huile du type recommandé jusqu’au niveau spécifié.
• S’assurer de l’absence de fuites d’huile.6-11
Liquide de refroidissement• Contrôler le niveau du liquide de refroidissement dans le vase d’expansion.
• Si nécessaire, ajouter du liquide de refroidissement du type recommandé
jusqu’au niveau spécifié.
• Contrôler le circuit de refroidissement et s’assurer de l’absence de toute fuite.6-14
U2BDF1F0.book Page 1 Friday, December 19, 2014 11:33 AM

POUR LA SÉCURITÉ – CONTRÔLES AVANT UTILISATION
4-2
4
Frein avant• Contrôler le fonctionnement.
• Faire purger le circuit hydraulique par un concessionnaire Yamaha en cas de
sensation de mollesse.
• Contrôler la garde au levier.
• Régler si nécessaire.
• Contrôler l’usure des plaquettes de frein.
• Remplacer si nécessaire.
• Contrôler le niveau du liquide dans le réservoir.
• Si nécessaire, ajouter du liquide de frein du type spécifié jusqu’au niveau spéci-
fié.
• Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite.6-22, 6-22
Frein arrière• Contrôler le fonctionnement.
• Faire purger le circuit hydraulique par un concessionnaire Yamaha en cas de
sensation de mollesse.
• Contrôler l’usure des plaquettes de frein.
• Remplacer si nécessaire.
• Contrôler le niveau du liquide dans le réservoir.
• Si nécessaire, ajouter du liquide de frein du type spécifié jusqu’au niveau spéci-
fié.
• Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite.6-22, 6-22
Embrayage• Contrôler le fonctionnement.
• Lubrifier le câble si nécessaire.
• Contrôler la garde au levier.
• Remplacer si nécessaire.6-21
Poignée des gaz• S’assurer du fonctionnement en douceur.
• Contrôler la garde de la poignée des gaz.
• Si nécessaire, faire régler la garde de la poignée des gaz et lubrifier le câble et le
boîtier de la poignée des gaz par un concessionnaire Yamaha.6-17, 6-26
Câbles de commande• S’assurer du fonctionnement en douceur.
• Lubrifier si nécessaire.6-26 ÉLÉMENTS CONTRÔLES PAGES
U2BDF1F0.book Page 2 Friday, December 19, 2014 11:33 AM
