COMMANDES ET INSTRUMENTS
3-4
3
FAU49398
Voyants et témoins d’alerte
FAUB1512
Témoin des clignotants “ ”
Ce témoin clignote lorsqu’un clignotant cli-
gnote.
Contrôler le bon fonctionnement du circuit
électrique du témoin des clignotants en
tournant la clé sur “ON”.
Si le témoin ne s’allume pas pendant
quelques secondes, faire contrôler le circuit
électrique par un concessionnaire Yamaha.
FAUB1521
Témoin du point mort “ ”
Ce témoin s’allume lorsque la boîte de vi-
tesses est au point mort.
Contrôler le bon fonctionnement du circuit
électrique du témoin de point mort en tour-
nant la clé sur “ON”.
Si le témoin ne s’allume pas pendant
quelques secondes, faire contrôler le circuit
électrique par un concessionnaire Yamaha.
FAUB1531
Témoin de feu de route “ ”
Ce témoin s’allume lorsque la position feu
de route du phare est sélectionnée.
Contrôler le bon fonctionnement du circuit
électrique du témoin de feu de route en
tournant la clé sur “ON”.
Si le témoin ne s’allume pas pendant
quelques secondes, faire contrôler le circuit
électrique par un concessionnaire Yamaha.
FAU11447
Témoin d’alerte de la température du li-
quide de refroidissement “ ”
Ce témoin d’alerte s’allume en cas de sur-
chauffe du moteur. Dans ce cas, couper
immédiatement le moteur et le laisser re-
froidir.Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Le témoin d’alerte devrait
s’allumer pendant quelques secondes,
puis s’éteindre.
Si le témoin d’alerte ne s’allume pas
lorsque la clé de contact est tournée sur
“ON” ou s’il ne s’éteint pas par la suite, il
convient de faire contrôler le circuit élec-
trique par un concessionnaire Yamaha.
ATTENTION
FCA10022
Ne pas faire tourner le moteur lorsque
celui-ci surchauffe.N.B.Pour les véhicules équipés d’un ou
plusieurs ventilateurs : le ou les venti-
lateurs se mettent en marche et se
coupent automatiquement en fonc-
tion de la température du liquide de
refroidissement dans le radiateur.
En cas de surchauffe du moteur,
suivre les instructions à la page 6-42.
FAU11535
Témoin d’alerte de panne moteur “ ”
Ce témoin d’alerte s’allume ou clignote
lorsqu’un problème est détecté dans le cir-
cuit électrique contrôlant le moteur. Dans

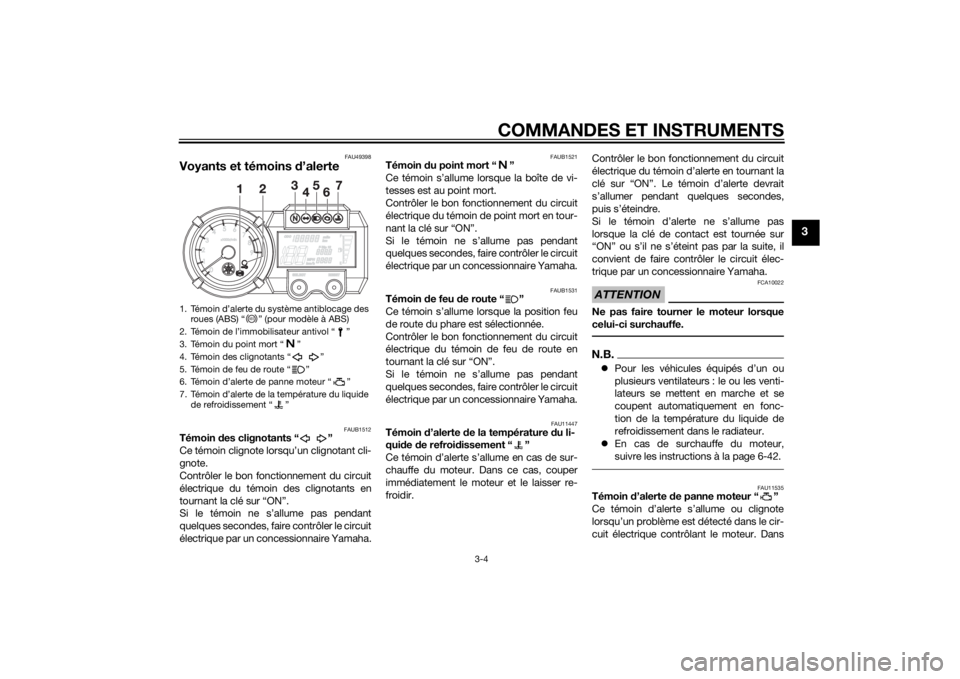

1. Témoin d’alerte du système antiblocage des
roues (ABS) “ ” (pour modèle à ABS)
2. Témoin de l’immobilisateur antivol “ ”
3. Témoin du point mort “ ”
4. Témoin des clignotants “ ”
5. Témoin de feu de route “ ”
6. Témoin d’alerte de panne moteur “ ”
7. Témoin d’alerte de la température du liquide
de refroidissement “ ”
ABS
U2BDF1F0.book Page 4 Friday, December 19, 2014 11:33 AM

COMMANDES ET INSTRUMENTS
3-5
3
ce cas, il convient de faire vérifier le sys-
tème embarqué de diagnostic de pannes
par un concessionnaire Yamaha. (Les ex-
plications au sujet du système embarqué
de diagnostic de pannes se trouvent à la
page 3-8.)
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Le témoin d’alerte devrait
s’allumer pendant quelques secondes,
puis s’éteindre.
Si le témoin d’alerte ne s’allume pas
lorsque la clé de contact est tournée sur
“ON” ou s’il ne s’éteint pas par la suite, il
convient de faire contrôler le circuit élec-
trique par un concessionnaire Yamaha.
FAU11546
Témoin d’alerte du système ABS “ ”
(pour modèle à ABS)
Si ce témoin d’alerte s’allume ou clignote
pendant la conduite, cela peut signaler un
pr oblème au niveau du système ABS. Dans
ce cas, faire contrôler le système par un
concessionnaire Yamaha dès que pos-
sible. (Voir page 3-12.)
AVERTISSEMENT
FWA10082
Si le témoin d’alerte du système ABS
s’allume ou clignote pendant la
conduite, le système ABS se désactive
et le freinage retourne au systèmeconventionnel. Veiller, par conséquent, à
ne pas bloquer les roues en cas de frei-
nage brusque. Quand le témoin d’alerte
s’allume ou clignote pendant la
conduite, faire contrôler les freins le plus
rapidement possible par un concession-
naire Yamaha.
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Le témoin d’alerte devrait
s’allumer pendant quelques secondes,
puis s’éteindre.
Si le témoin d’alerte ne s’allume pas
lorsque la clé de contact est tournée sur
“ON” ou s’il ne s’éteint pas par la suite, il
convient de faire contrôler le circuit élec-
trique par un concessionnaire Yamaha.
FAU26879
Témoin de l’immobilisateur antivol “ ”
Le témoin de l’immobilisateur antivol se
met à clignoter 30 secondes après que la
clé de contact a été tournée sur “OFF”, si-
gnalant ainsi l’armement de l’immobilisa-
teur antivol. Le témoin s’éteint après 24
heures, mais l’immobilisateur antivol reste
toutefois armé.
Contrôler le bon fonctionnement du circuit
électrique du témoin en tournant la clé sur
“ON”. Le témoin devrait s’allumer pendant
quelques secondes, puis s’éteindre.Si le témoin ne s’allume pas lorsque la clé
de contact est tournée sur “ON” ou s’il ne
s’éteint pas par la suite, il convient de faire
contrôler le circuit électrique par un
concessionnaire Yamaha.
Le dispositif embarqué de diagnostic de
pannes surveille également les circuits de
l’immobilisateur. (Les explications au sujet
du système embarqué de diagnostic de
pannes se trouvent à la page 3-8.)
ABS
U2BDF1F0.book Page 5 Friday, December 19, 2014 11:33 AM

COMMANDES ET INSTRUMENTS
3-6
3
FAUS1944
Écran multifonction
AVERTISSEMENT
FWA12313
Veiller à effectuer tout réglage de l’écran
multifonction alors que le véhicule est à
l’arrêt. Un réglage effectué pendant la
conduite risque de distraire et augmente
ainsi les risques d’accidents.L’écran multifonction affiche les éléments
suivants :un compteur de vitesse (affichant la vi-
tesse de conduite)
un compte-tours numérique (affichant
le régime du moteur)
un compteur kilométrique (affichant la
distance totale parcourue)
deux totalisateurs journaliers (affi-
chant la distance parcourue depuis
leur dernière remise à zéro)
un totalisateur de la réserve (affichant
la distance parcourue depuis que le
segment inférieur de l’afficheur du ni-
veau de carburant s’est mis à cligno-
ter)
une montre
un afficheur du niveau de carburant
un dispositif embarqué de diagnostic
de pannes
N.B.Veiller à tourner la clé à la position
“ON” avant d’utiliser les boutons de
sélection “SELECT” et de remise à
zéro “RESET”.
Pour le modèle vendu au R.-U.
uniquement : Pour afficher la valeur
aux compteurs (vitesse et kilomé-
trique/totalisateur) en milles plutôt
qu’en kilomètres, il convient d’ap-
puyer simultanément sur les boutons
de sélection “SELECT” et de remise à
zéro “RESET”, puis tout en les mainte-nant enfoncés, de tourner la clé de
contact sur “ON”. Une fois que les
chiffres clignotent, appuyer sur le
bouton “SELECT” pour modifier
l’unité d’affichage.
Compte-tours
Le compte-tours permet de contrôler la vi-
tesse de rotation du moteur et de maintenir
celle-ci dans la plage de puissance idéale.
Lorsque la clé est tournée à la position
“ON”, l’aiguille du compte-tours balaie une
fois le cadran, puis retourne à zéro en guise
de test du circuit électrique.ATTENTION
FCA10032
Ne jamais faire fonctionner le moteur
dans la zone rouge du compte-tours.

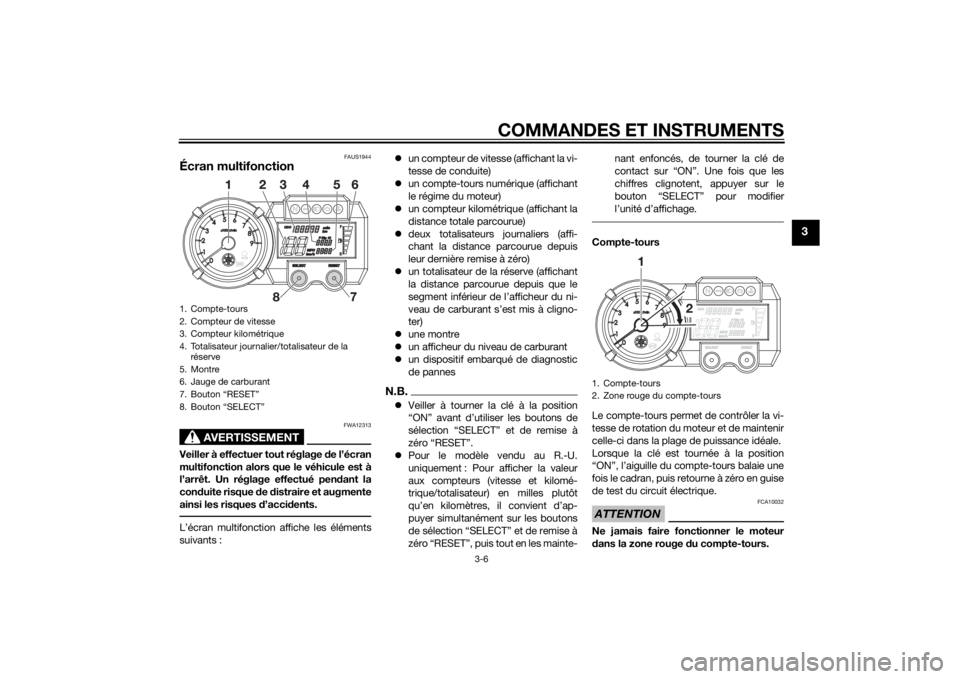

1. Compte-tours
2. Compteur de vitesse
3. Compteur kilométrique
4. Totalisateur journalier/totalisateur de la
réserve
5. Montre
6. Jauge de carburant
7. Bouton “RESET”
8. Bouton “SELECT”
1. Compte-tours
2. Zone rouge du compte-tours
U2BDF1F0.book Page 6 Friday, December 19, 2014 11:33 AM

COMMANDES ET INSTRUMENTS
3-7
3
Zone rouge : 7500 tr/mn et au-delàModes totalisateur et compte-tours
L’affichage des totalisateurs journaliers
(“TRIP 1” et “TRIP 2”) se modifie comme
suit à la pression sur “SELECT” :
TRIP 1 → TRIP 2 → TRIP 1
Lorsqu’il reste environ 6.7 L (1.77 US gal,
1.47 Imp.gal) de carburant dans le réservoir
du modèle XT660Z ou 5.8 L (1.53 US gal,
1.28 Imp.gal) pour le modèle XT660ZA, le
segment inférieur de l’afficheur du niveau
de carburant se met à clignoter, et le totali-sateur passe automatiquement en mode
d’affichage de la réserve “F-TRIP” et af-
fiche la distance parcourue à partir de cet
instant. Dans ce cas, l’affichage des totali-
sateurs se modifie comme suit à la pres-
sion sur le bouton de sélection “SELECT” :
F-TRIP → TRIP 1 → TRIP 2 → F-TRIP
Pour remettre un totalisateur à zéro, le sé-
lectionner en appuyant sur le bouton de sé-
lection “SELECT”, puis appuyer sur le bou-
ton de remise à zéro “RESET” pendant au
moins quatre secondes. Si, une fois le plein
de carburant effectué, la remise à zéro du
totalisateur de la réserve n’est pas effec-
tuée manuellement, elle s’effectue automa-
tiquement et le mode précédant s’affiche
après que le véhicule a parcouru une dis-
tance d’environ 5 km (3 mi).Montre
N.B.La montre affiche l’heure en permanence,
quelle que soit la position du contacteur à
clé.Réglage de la montre :1. Appuyer sur le bouton de sélection
“SELECT” pendant au moins quatre
secondes.
2. Une fois que l’affichage des heures
clignote, régler les heures en ap-
puyant sur le bouton de remise à zéro
“RESET”.
1. Compteur kilométrique
2. Totalisateur journalier/totalisateur de la
réserve
3. Bouton “SELECT”
4. Bouton “RESET”
1. Montre
2. Bouton “SELECT”
3. Bouton “RESET”
U2BDF1F0.book Page 7 Friday, December 19, 2014 11:33 AM

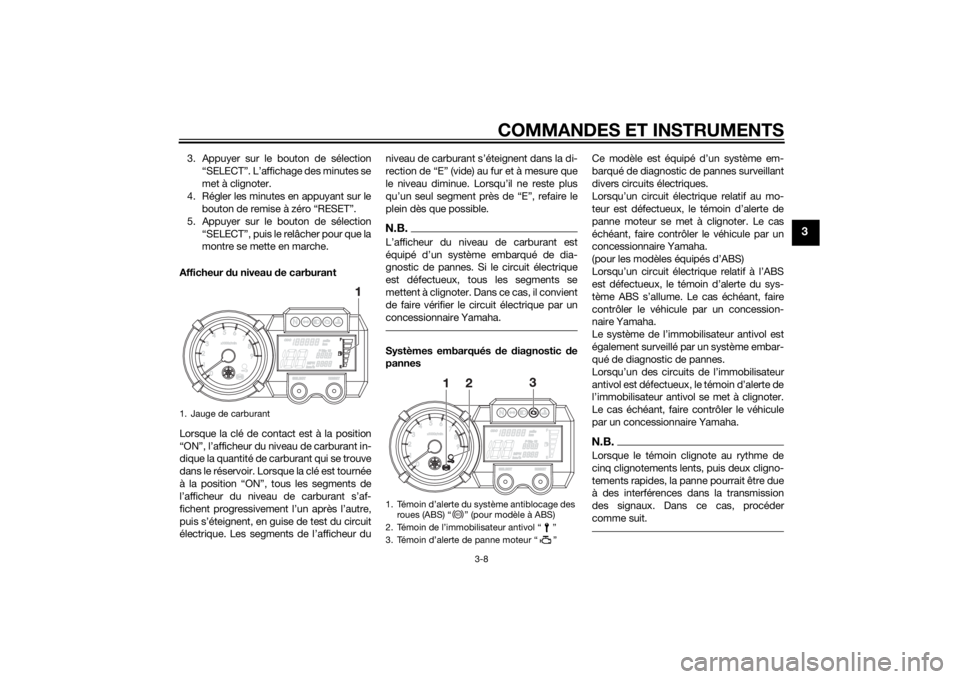

COMMANDES ET INSTRUMENTS
3-8
3
3. Appuyer sur le bouton de sélection
“SELECT”. L’affichage des minutes se
met à clignoter.
4. Régler les minutes en appuyant sur le
bouton de remise à zéro “RESET”.
5. Appuyer sur le bouton de sélection
“SELECT”, puis le relâcher pour que la
montre se mette en marche.
Afficheur du niveau de carburant
Lorsque la clé de contact est à la position
“ON”, l’afficheur du niveau de carburant in-
dique la quantité de carburant qui se trouve
dans le réservoir. Lorsque la clé est tournée
à la position “ON”, tous les segments de
l’afficheur du niveau de carburant s’af-
fichent progressivement l’un après l’autre,
puis s’éteignent, en guise de test du circuit
électrique. Les segments de l’afficheur duniveau de carburant s’éteignent dans la di-
rection de “E” (vide) au fur et à mesure que
le niveau diminue. Lorsqu’il ne reste plus
qu’un seul segment près de “E”, refaire le
plein dès que possible.
N.B.

gnostic de pannes. Si le circuit électrique
est défectueux, tous les segments se
mettent à clignoter. Dans ce cas, il convient
de faire vérifier le circuit électrique par un
concessionnaire Yamaha.Systèmes embarqués de diagnostic de
pannesCe modèle est équipé d’un système em-
barqué de diagnostic de pannes surveillant
divers circuits électriques.
Lorsqu’un circuit électrique relatif au mo-
teur est défectueux, le témoin d’alerte de
panne moteur se met à clignoter. Le cas
échéant, faire contrôler le véhicule par un
concessionnaire Yamaha.
(pour les modèles équipés d’ABS)
Lorsqu’un circuit électrique relatif à l’ABS
est défectueux, le témoin d’alerte du sys-
tème ABS s’allume. Le cas échéant, faire
contrôler le véhicule par un concession-
naire Yamaha.
Le système de l’immobilisateur antivol est
également surveillé par un système embar-
qué de diagnostic de pannes.
Lorsqu’un des circuits de l’immobilisateur
antivol est défectueux, le témoin d’alerte de
l’immobilisateur antivol se met à clignoter.
Le cas échéant, faire contrôler le véhicule
par un concessionnaire Yamaha.
N.B.Lorsque le témoin clignote au rythme de
cinq clignotements lents, puis deux cligno-
tements rapides, la panne pourrait être due
à des interférences dans la transmission
des signaux. Dans ce cas, procéder
comme suit.
1. Jauge de carburant
1.
roues (ABS) Ž (pour modèle à ABS)
2. Ž
3. Ž
ABS
U2BDF1F0.book Page 8 Friday, December 19, 2014 11:33 AM

COMMANDES ET INSTRUMENTS
3-9
3
1. Mettre le moteur en marche à l’aide de
la clé d’enregistrement de codes.
2. Si le moteur se met en marche, le cou-
per, puis tenter de le remettre en
marche avec chacune des clés
conventionnelles.
3. Si le moteur ne se met pas en marche
avec l’une ou les deux clés conven-
tionnelles, il faut confier le véhicule
ainsi que la clé d’enregistrement et les
clés conventionnelles à un conces-
sionnaire Yamaha en vue du réenre-
gistrement de ces dernières.
FAU1234H
Contacteurs à la poignéeGaucheDroite
FAU12351
Contacteur d’appel de phare “ ”
Appuyer sur ce contacteur afin d’effectuer
un appel de phare.
FAU12401
Inverseur feu de route/feu de
croisement “ / ”
Placer ce contacteur sur “ ” pour allumer
le feu de route et sur “ ” pour allumer le
feu de croisement.
FAU12461
Contacteur des clignotants “ / ”
Pour signaler un virage à droite, pousser ce
contacteur vers la position “ ”. Pour si-
gnaler un virage à gauche, pousser ce
contacteur vers la position “ ”. Une fois
relâché, le contacteur retourne à sa posi-

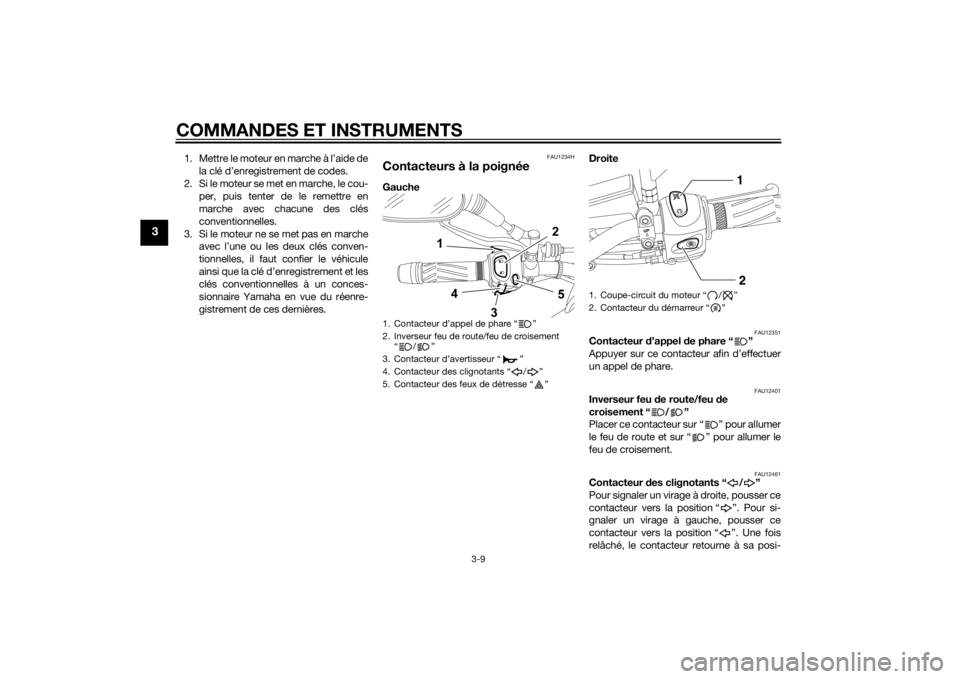

1. Contacteur d’appel de phare “ ”
2. Inverseur feu de route/feu de croisement
“/”
3. Contacteur d’avertisseur “ ”
4. Contacteur des clignotants “ / ”
5. Contacteur des feux de détresse “ ”
1. Coupe-circuit du moteur “ / ”
2. Contacteur du démarreur “ ”
U2BDF1F0.book Page 9 Friday, December 19, 2014 11:33 AM

COMMANDES ET INSTRUMENTS
3-10
3
tion centrale. Pour éteindre les clignotants,
appuyer sur le contacteur après que celui-
ci est revenu à sa position centrale.
FAU12501
Contacteur d’avertisseur “ ”
Appuyer sur ce contacteur afin de faire re-
tentir l’avertisseur.
FAU12661
Coupe-circuit du moteur “ / ”
Placer ce contacteur sur “ ” avant de
mettre le moteur en marche. En cas d’ur-
gence, comme par exemple, lors d’une
chute ou d’un blocage de câble des gaz,
placer ce contacteur sur “ ” afin de cou-
per le moteur.
FAU12713
Contacteur du démarreur “ ”
Appuyer sur ce contacteur afin de lancer le
moteur à l’aide du démarreur. Avant de
mettre le moteur en marche, il convient de
lire les instructions de mise en marche figu-
rant à la page 5-1.
FAU44712
Le témoin d’alerte de panne du moteur et le
témoin d’alerte du système ABS (modèle
ABS uniquement) peuvent s’allumer
lorsque la clé de contact est tournée sur laposition “ON” et lorsque le contacteur du
démarreur est actionné, mais cela n’in-
dique pas une panne.
FAU12735
Contacteur des feux de détresse “ ”
Quand la clé de contact est sur “ON”
ou “ ”, ce contacteur permet d’enclen-
cher les feux de détresse (clignotement si-
multané de tous les clignotants).
Les feux de détresse s’utilisent en cas d’ur-
gence ou pour avertir les autres automobi-
listes du stationnement du véhicule à un
endroit pouvant représenter un danger.ATTENTION
FCA10062
Ne pas laisser les feux de détresse trop
longtemps allumés lorsque le moteur est
coupé, car la batterie pourrait se dé-
charger.
FAU12821
Levier d’embrayageLe levier d’embrayage se trouve à la poi-
gnée gauche. Pour débrayer, tirer le levier
vers la poignée. Pour embrayer, relâcher le
levier. Un fonctionnement en douceur s’ob-
tient en tirant le levier rapidement et en le
relâchant lentement.
Le levier d’embrayage est équipé d’un
contacteur d’embrayage, qui est lié au sys-
tème du coupe-circuit d’allumage. (Voir

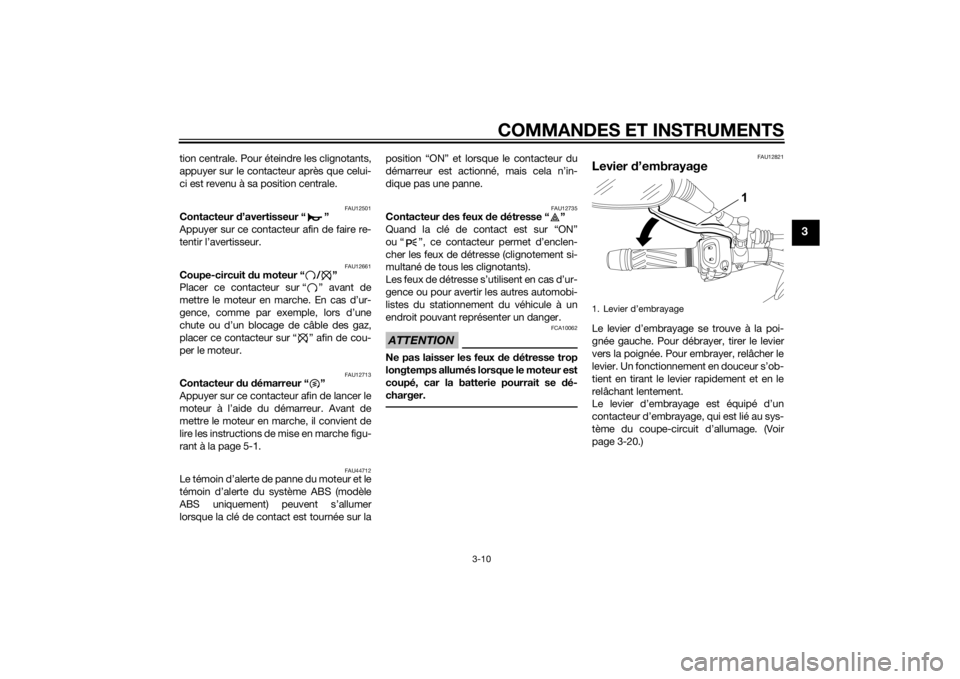

page 3-20.)1. Levier d’embrayage
U2BDF1F0.book Page 10 Friday, December 19, 2014 11:33 AM

COMMANDES ET INSTRUMENTS
3-11
3
FAU12872
Sélecteur au piedLe sélecteur est situé du côté gauche de la
moto et s’utilise conjointement avec le le-
vier d’embrayage lors du changement des
5 vitesses à prise constante dont la boîte
de vitesses est équipée.
FAU26825
Levier de freinLe levier de frein se trouve sur la poignée
droite du guidon. Pour actionner le frein
avant, tirer le levier vers la poignée des gaz.
Le levier de frein est équipé d’une molette
de réglage de position. Pour régler la dis-
tance entre le levier de frein et la poignée
des gaz, tourner la molette de réglage tout
en éloignant le levier de la poignée en le re-
poussant. Il faut veiller à bien aligner la po-
sition de molette sélectionnée et la
marque “ ” sur le levier de frein.
FAU12944
Pédale de freinLa pédale de frein est située du côté droit
de la moto. Pour actionner le frein arrière,
appuyer sur la pédale de frein.
1. SélecteurZAUM1260
1. Levier de frein
2. Molette de réglage de la position
3. Flèche
4. Distance entre le levier de frein et la poignée
11
1
ZAUM1251
1. Pédale de frein
U2BDF1F0.book Page 11 Friday, December 19, 2014 11:33 AM

COMMANDES ET INSTRUMENTS
3-12
3
FAU51802
Système ABS (pour les modèles
équipés de l’ABS)Le système d’antiblocage des roues de
Yamaha fait appel à un contrôle électro-
nique agissant indépendamment sur la
roue avant et arrière.
Utiliser les freins avec système ABS
comme des freins traditionnels. Si le sys-
tème ABS est activé, des vibrations
peuvent se faire ressentir au levier de frein
ou à la pédale de frein. Dans ce cas, conti-
nuer à utiliser les freins et laisser le système
ABS fonctionner ; ne pas “pomper” sur les
freins au risque de réduire l’efficacité de
freinage.
AVERTISSEMENT
FWA16051
Toujours conserver une distance suffi-
sante par rapport au véhicule qui pré-
cède et de s’adapter à la vitesse du trafic
même avec un système ABS.
Le système ABS est plus efficace
sur des distances de freinage plus
longues.
Sur certaines surfaces (routes acci-
dentées ou recouvertes de gra-
viers), un véhicule équipé du sys-tème ABS peut requérir une
distance de freinage plus longue
qu’un véhicule sans système ABS.
Le système ABS est contrôlé par un bloc
de commande électronique (ECU). En cas
de panne du système, le freinage se fait de
façon conventionnelle.N.B.Le système ABS effectue un test
d’auto-diagnostic à chaque fois que le
véhicule démarre lorsque la clé de
contact est tournée à la position “ON”
et que la vitesse atteint une vitesse de
10 km/h (6 mi/h). Durant ce test, un
“claquement” est audible sous la selle
et une vibration est ressentie au ni-
veau du levier ou de la pédale de frein
dès qu’ils sont actionnés. Ces phéno-
mènes sont donc normaux et n’in-
diquent pas une défaillance.
Ce système ABS dispose d’un mode
de test produisant des vibrations au
levier ou à la pédale de frein lorsque le
système fonctionne. Des outils spé-
ciaux sont toutefois nécessaires. Il
convient donc de s’adresser à un
concessionnaire Yamaha.
ATTENTION
FCA16121
Éloigner tous types d’aimants (y compris
doigts et tournevis magnétiques, etc.)
des moyeux de roue avant et arrière,
sous peine de risquer d’endommager les
rotors magnétiques équipant les
moyeux, ce qui empêcherait le bon fonc-

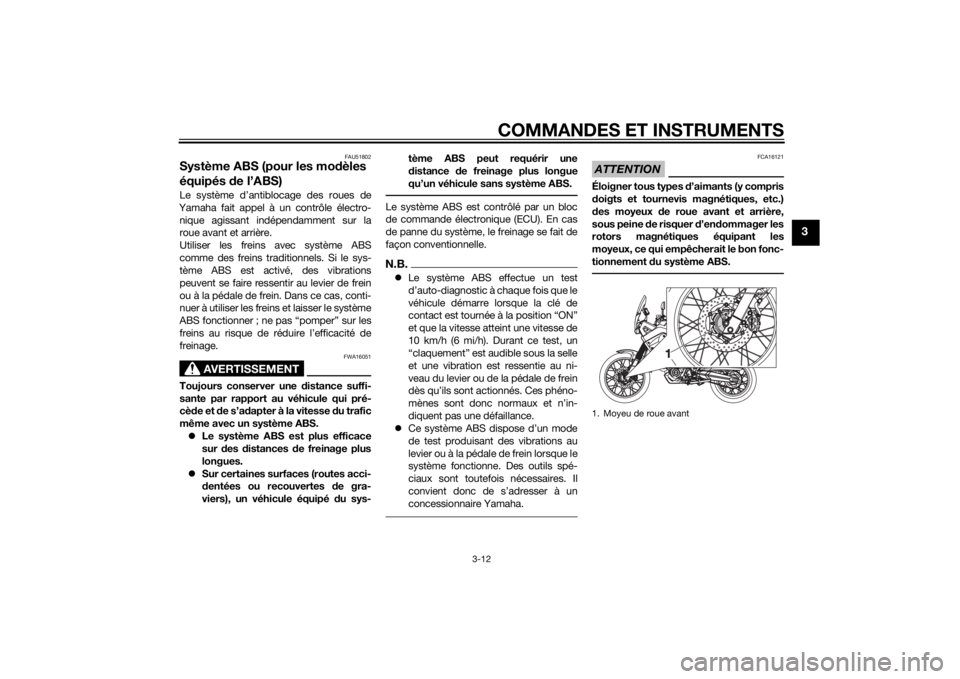

tionnement du système ABS.1. Moyeu de roue avant
U2BDF1F0.book Page 12 Friday, December 19, 2014 11:33 AM

COMMANDES ET INSTRUMENTS
3-13
3
FAU13075
Bouchon du réservoir de carbu-
rantOuverture du bouchon du réservoir de
carburant
Relever le cache-serrure du bouchon du ré-
servoir de carburant, introduire la clé dans
la serrure, puis la tourner 1/4 de tour dans
le sens des aiguilles d’une montre. La ser-
rure est alors déverrouillée et le bouchon du
réservoir de carburant peut être ouvert.
Fermeture du bouchon du réservoir de
carburant
1. Remettre le bouchon en place, la clé
étant insérée dans la serrure.2. Tourner la clé dans le sens inverse des
aiguilles d’une montre jusqu’à sa posi-
tion initiale, la retirer, puis refermer le
cache-serrure.
N.B.Le bouchon ne peut être refermé si la clé


fermé et verrouillé correctement.
AVERTISSEMENT
FWA11092
S’assurer que le bouchon du réservoir
de carburant est refermé correctement
après avoir effectué le plein. Une fuite de
carburant constitue un risque d’incen-
die.

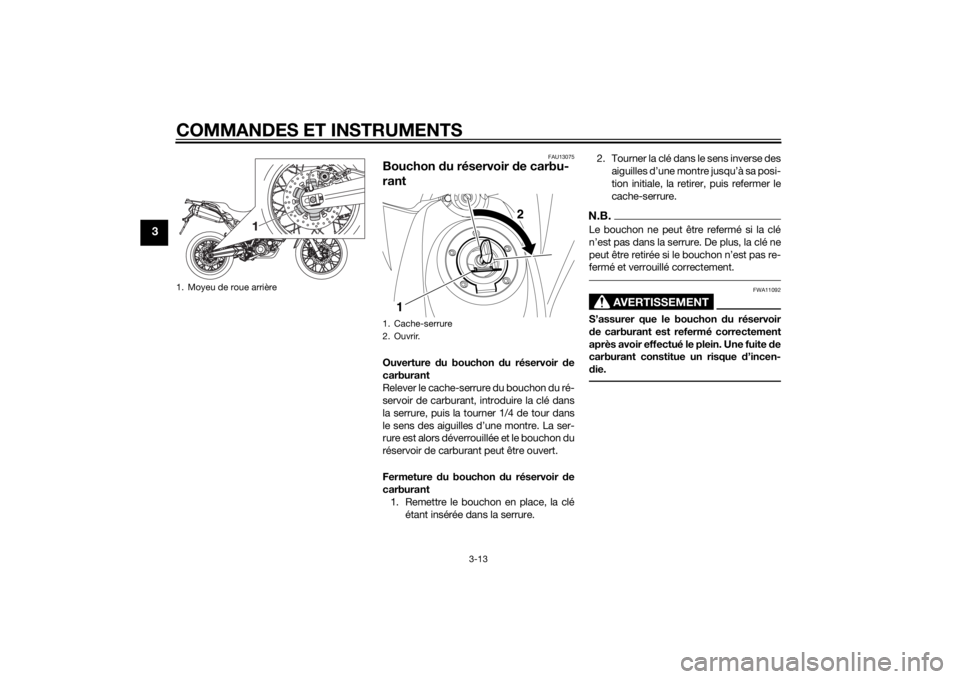

1. Moyeu de roue arrière
1. Cache-serrure
2. Ouvrir.
U2BDF1F0.book Page 13 Friday, December 19, 2014 11:33 AM
