ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-16
6
3. Extraire l’élément du filtre à air.
4. Loger, comme illustré, un élément
neuf dans le boîtier de filtre à air.
ATTENTION : S’assurer que l’élé-
ment du filtre à air est correctement
logé dans le boîtier de filtre à air. Ne
jamais mettre le moteur en marche
avant d’avoir remonté l’élément du
filtre à air. Une usure excessive du
ou des pistons et/ou du ou des cy-
lindres pourrait en résulter.
[FCA10482]
5. Remettre le couvercle du boîtier de
filtre à air en place et le fixer à l’aide de
ses vis.
6. Remettre la selle en place.Nettoyage du tube de vidange du filtre à
air
1. Contrôler si le tube de vidange, situé
sur le côté du boîtier de filtre à air,
contient de l’eau ou des crasses.
2. S’il y a présence d’eau et de crasse,
retirer et nettoyer le tube, puis remon-
ter ce dernier.
FAU21321
Réglage du régime de ralenti du
moteurContrôler et régler, si nécessaire, le régime
de ralenti du moteur aux fréquences spéci-
fiées dans le tableau des entretiens et
graissages périodiques.
Ce réglage doit être effectué le moteur
chaud.N.B.Le moteur est chaud quand il répond rapi-
dement aux mouvements de la poignée
des gaz.Contrôler le régime de ralenti du moteur et,
si nécessaire, le corriger conformément

de papillon des gaz. Pour augmenter le ré-
gime de ralenti du moteur, tourner la vis
dans le sens (a). Pour diminuer le régime de
ralenti du moteur, tourner la vis dans le
sens (b).

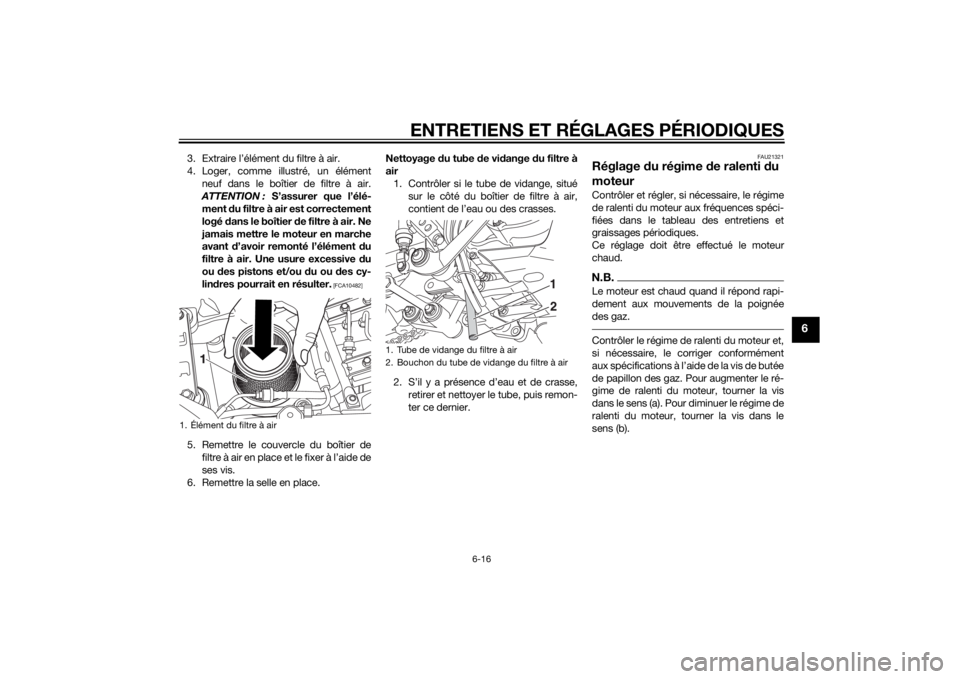

1. Élément du filtre à air

1. Tube de vidange du filtre à air
2. Bouchon du tube de vidange du filtre à air
U2BDF1F0.book Page 16 Friday, December 19, 2014 11:33 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-17
6
N.B.Si le régime de ralenti spécifié ne peut être
obtenu en effectuant ce réglage, confier le
travail à un concessionnaire Yamaha.
FAU21385
Contrôle de la garde de la poi-
gnée des gazLa garde de la poignée des gaz doit être de
3.0–5.0 mm (0.12–0.20 in) au bord intérieur
de la poignée des gaz. Contrôler régulière-
ment la garde de la poignée des gaz et, si
nécessaire, la faire régler par un conces-
sionnaire Yamaha.
FAU21402
Jeu des soupapesÀ la longue, le jeu aux soupapes se modifie,
ce qui provoque un mauvais mélange car-
burant-air ou produit un bruit anormal. Pour
éviter ce problème, il faut faire régler le jeu
aux soupapes par un concessionnaire
Yamaha aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques.

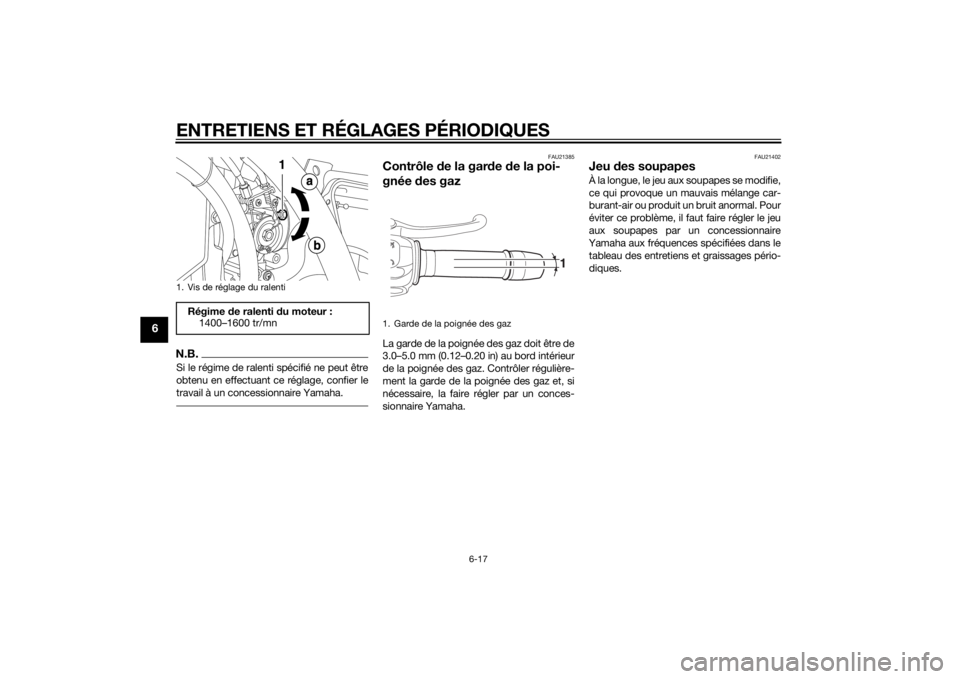

1. Vis de réglage du ralentiRégime de ralenti du moteur :
1400–1600 tr/mn
1. Garde de la poignée des gaz
U2BDF1F0.book Page 17 Friday, December 19, 2014 11:33 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-18
6
FAU21647
PneusLes pneus sont le seul contact entre le vé-
hicule et la route. Quelles que soient les
conditions de conduite, la sécurité repose
sur une très petite zone de contact avec la
route. Par conséquent, il est essentiel de
garder en permanence les pneus en bon
état et de les remplacer au moment oppor-
tun par les pneus spécifiés.
Pression de gonflage
Il faut contrôler et, le cas échéant, régler la
pression de gonflage des pneus avant
chaque utilisation du véhicule.
AVERTISSEMENT
FWA10504
La conduite d’un véhicule dont les pneus
ne sont pas gonflés à la pression cor-
recte peut être la cause de blessures
graves, voire de mort, en provoquant
une perte de contrôle.
Contrôler et régler la pression de
gonflage des pneus lorsque ceux-ci
sont à la température ambiante.
Adapter la pression de gonflage
des pneus à la vitesse de conduite
et au poids total du pilote, du pas-
sager, des bagages et des acces-
soires approuvés pour ce modèle.
AVERTISSEMENT
FWA10512
Ne jamais surcharger le véhicule. La
conduite d’un véhicule surchargé peut
être la cause d’un accident.Contrôle des pneus
Contrôler les pneus avant chaque départ.
Si la bande de roulement centrale a atteint
la limite spécifiée, si un clou ou des éclats
de verre sont incrustés dans le pneu ou si Pression de gonflage (contrôlée les
pneus froids) :
Charge jusqu’à 90 kg (198 lbs) :
Avant :
210 kPa (2.10 kgf/cm2, 30 psi)
Arrière :
230 kPa (2.30 kgf/cm2, 33 psi)
90 kg (198 lbs) jusqu'à la charge
maximum :
Avant :
XT660Z 210 kPa (2.10 kgf/cm2,
30 psi)
XT660ZA 230 kPa (2.30
kgf/cm2, 33 psi)
Arrière :
XT660Z 230 kPa (2.30 kgf/cm2,
33 psi)
XT660ZA 250 kPa (2.50
kgf/cm2, 36 psi)
Conduite hors-route:
Avant :
XT660Z 200 kPa (2.00 kgf/cm2,
29 psi)
Arrière :
XT660Z 200 kPa (2.00 kgf/cm2,
29 psi)
Conduite à grande vitesse:
Avant :
210 kPa (2.10 kgf/cm2, 30 psi)
Arrière :
230 kPa (2.30 kgf/cm2, 33 psi)
Charge* maximale :
190 kg (419 lb)
* Poids total du pilote, du passager,
du chargement et des accessoires

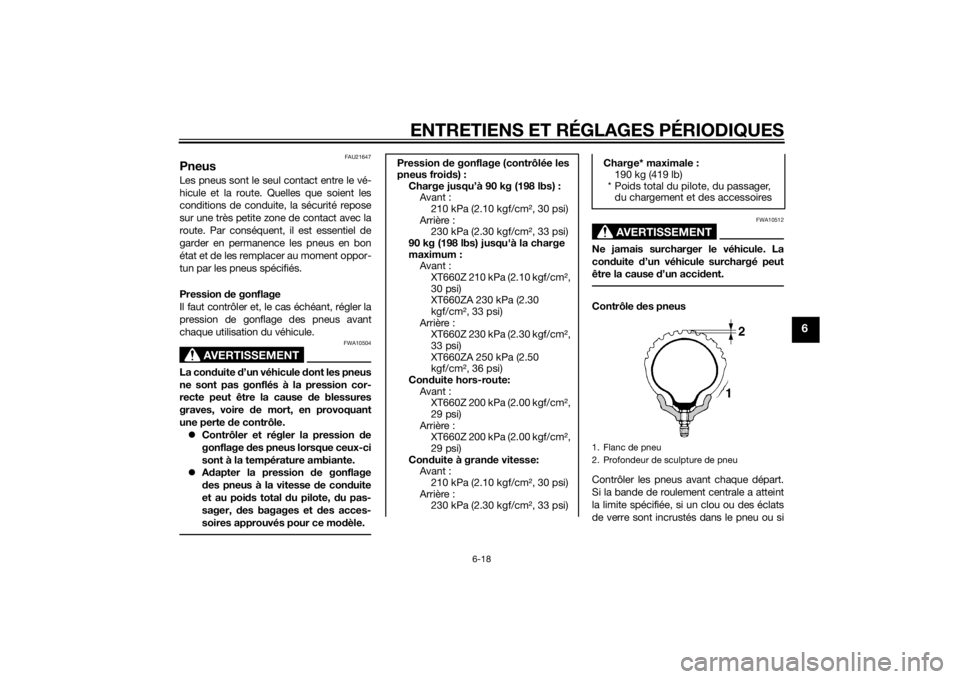

1. Flanc de pneu
2. Profondeur de sculpture de pneu
U2BDF1F0.book Page 18 Friday, December 19, 2014 11:33 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-19
6
son flanc est craquelé, faire remplacer im-
médiatement le pneu par un concession-
naire Yamaha.N.B.La limite de profondeur des sculptures peut
varier selon les législations nationales. Il
faut toujours se conformer à la législation
du pays dans lequel on utilise le véhicule.Renseignements sur les pneus
Ce modèle est équipé de pneus avec
chambre à air.
Les pneus s’usent, même s’ils n’ont pas été
utilisés ou n’ont été utilisés qu’occasionnel-
lement. Des craquelures sur la bande de
roulement et les flancs du pneu, parfois ac-
compagnées d’une déformation de la car-
casse, sont des signes significatifs du vieil-
lissement du pneu. Les vieux pneus et les
pneus usagés doivent être contrôlés par
des professionnels du pneumatique afin de
s’assurer qu’ils peuvent encore servir.
AVERTISSEMENT
FWA10462
Les pneus avant et arrière doivent être
de la même conception et du même fa-
bricant afin de garantir une bonne tenue
de route et éviter les accidents.Après avoir subi de nombreux tests, seuls
les pneus cités ci-après ont été homolo-
gués par Yamaha pour ce modèle.
AVERTISSEMENT
FWA10572
Faire remplacer par un concession-
naire Yamaha tout pneu usé à l’ex-
cès. La conduite avec des pneus
usés compromet la stabilité de la
moto et est en outre illégale. Profondeur de sculpture de pneu
minimale (avant et arrière) :
1.6 mm (0.06 in)Pneu avant :
Taille :
XT660Z 90/90-21 M/C 54S(MET-
ZELER)-54T(MICHELIN)
XT660ZA 90/90-21 M/C 54S
(PIRELLI)
Fabricant/modèle :
XT660Z METZELER/TOURANCE
FRONT
XT660ZA PIRELLI/SCORPION
TRAIL
XT660Z MICHELIN/SIRAC
Pneu arrière :
Taille :
XT660Z 130/80-17 M/C
65S(METZELER)-65T(MICHELIN)
XT660ZA 130/80-17 M/C 65S
(PIRELLI)
Fabricant/modèle :
XT660Z METZELER/TOURANCE
FRONT
XT660ZA PIRELLI/SCORPION
TRAIL
XT660Z MICHELIN/SIRAC
U2BDF1F0.book Page 19 Friday, December 19, 2014 11:33 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-20
6
Le remplacement de toutes les
pièces se rapportant aux freins et
aux roues doit être confié à un
concessionnaire Yamaha, car celui-
ci possède les connaissances et
l’expérience nécessaires à ces tra-
vaux.
La pose d’une rustine sur une
chambre à air crevée n’est pas re-
commandée. En cas d’urgence tou-
tefois, réparer la chambre à air avec
le plus grand soin, puis la remplacer
le plus tôt possible par une pièce de
bonne qualité.
Après avoir remplacé un pneu, évi-
ter de faire de la vitesse jusqu’à ce
que le pneu soit “rodé” et ait acquis
toutes ses caractéristiques.
FAU21944
Roues à rayons
AVERTISSEMENT
FWA10611
Les roues de ce modèle ne sont pas
conçues pour des pneus sans chambre
à air (“Tubeless”). Ne pas monter des
pneus sans chambre à air sur ce mo-
dèle.Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les roues re-
commandées.
Avant chaque démarrage, il faut s’as-
surer que les jantes de roue ne sont
pas craquelées, qu’elles n’ont pas de
saut, ne sont pas voilées ou tout au-
trement endommagées, et il faut
contrôler le serrage et le bon état des
rayons. Si une roue est endommagée
de quelque façon, la faire remplacer
par un concessionnaire Yamaha. Ne
jamais tenter une quelconque répara-
tion sur une roue. Toute roue défor-
mée ou craquelée doit être rempla-
cée.
Il faut équilibrer une roue à chaque fois
que le pneu ou la roue sont remplacés
ou remis en place après démontage.
Une roue mal équilibrée se traduit parun mauvais rendement, une mauvaise
tenue de route et réduit la durée de
service du pneu.
U2BDF1F0.book Page 20 Friday, December 19, 2014 11:33 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-21
6
FAU22045

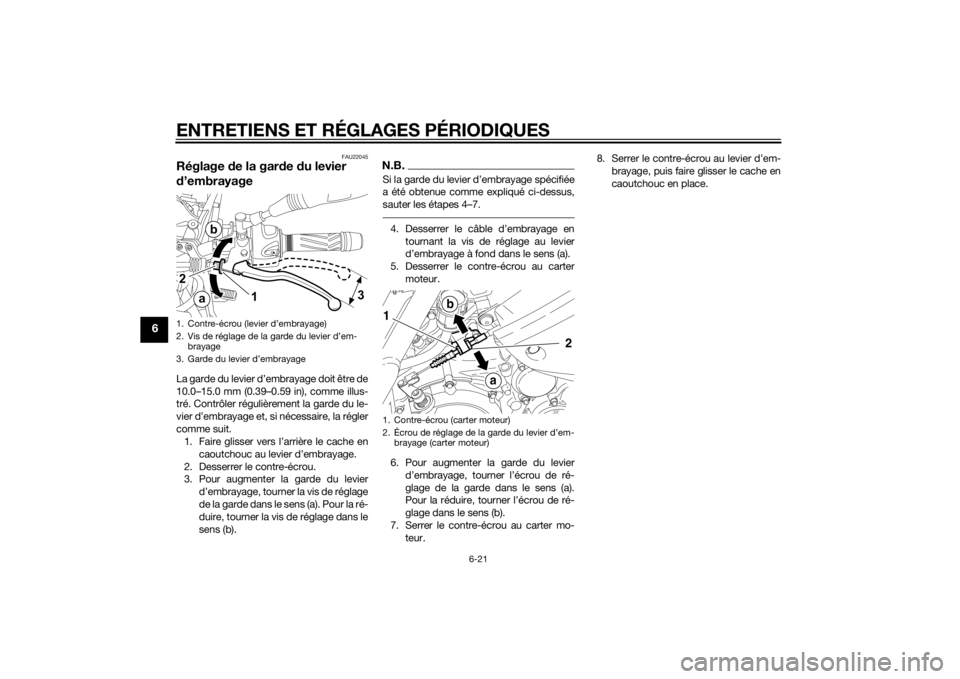

Réglage de la garde du levier
d’embrayageLa garde du levier d’embrayage doit être de
10.0–15.0 mm (0.39–0.59 in), comme illus-
tré. Contrôler régulièrement la garde du le-
vier d’embrayage et, si nécessaire, la régler
comme suit.
1. Faire glisser vers l’arrière le cache en
caoutchouc au levier d’embrayage.
2. Desserrer le contre-écrou.
3. Pour augmenter la garde du levier
d’embrayage, tourner la vis de réglage
de la garde dans le sens (a). Pour la ré-
duire, tourner la vis de réglage dans le
sens (b).
N.B.
a été obtenue comme expliqué ci-dessus,
sauter les étapes 4…7.4.
tournant la vis de réglage au levier

5. Desserrer le contre-écrou au carter
moteur.
6. Pour augmenter la garde du levier

glage de la garde dans le sens (a).

glage dans le sens (b).
7. Serrer le contre-écrou au carter mo-
teur.8.
brayage, puis faire glisser le cache en
caoutchouc en place.
1.
2.
brayage
3.
1. Contre-écrou (carter moteur)
2.
brayage (carter moteur)
U2BDF1F0.book Page 21 Friday, December 19, 2014 11:33 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-22
6
FAU22393
Contrôle des plaquettes de frein
avant et arrièreContrôler l’usure des plaquettes de frein
avant et arrière aux fréquences spécifiées
dans le tableau des entretiens et grais-
sages périodiques.
FAU22421
Plaquettes de frein avant
Sur chaque plaquette de frein avant figure
une rainure d’indication d’usure. Les rai-
nures permettent de contrôler l’usure des
plaquettes sans devoir démonter le frein.
Contrôler l’usure des plaquettes en vérifiant
les rainures. Si une plaquette de frein est
usée au point que sa rainure a presque dis-
paru, faire remplacer la paire de plaquettes
par un concessionnaire Yamaha.
FAU22501
Plaquettes de frein arrière
S’assurer du bon état des plaquettes de
frein arrière et mesurer l’épaisseur des gar-
nitures. Si une plaquette de frein est en-
dommagée ou si l’épaisseur d’une garni-
ture est inférieure à 3.8 mm, faire remplacer
la paire de plaquettes par un concession-
naire Yamaha.
FAUM3570

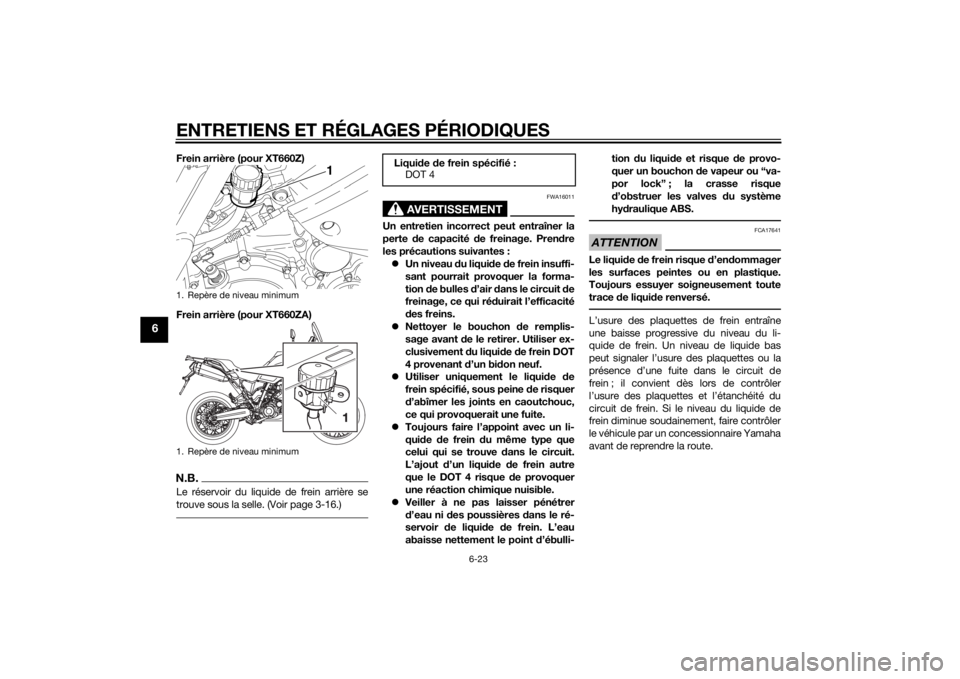

Contrôle du niveau du liquide de
freinAvant de démarrer, s’assurer que le niveau
du liquide de frein dépasse le repère de ni-
veau minimum. S’assurer que le haut du ré-
servoir est à l’horizontale avant de vérifier le
niveau du liquide de frein. Faire l’appoint de
liquide de frein si nécessaire.
Frein avant

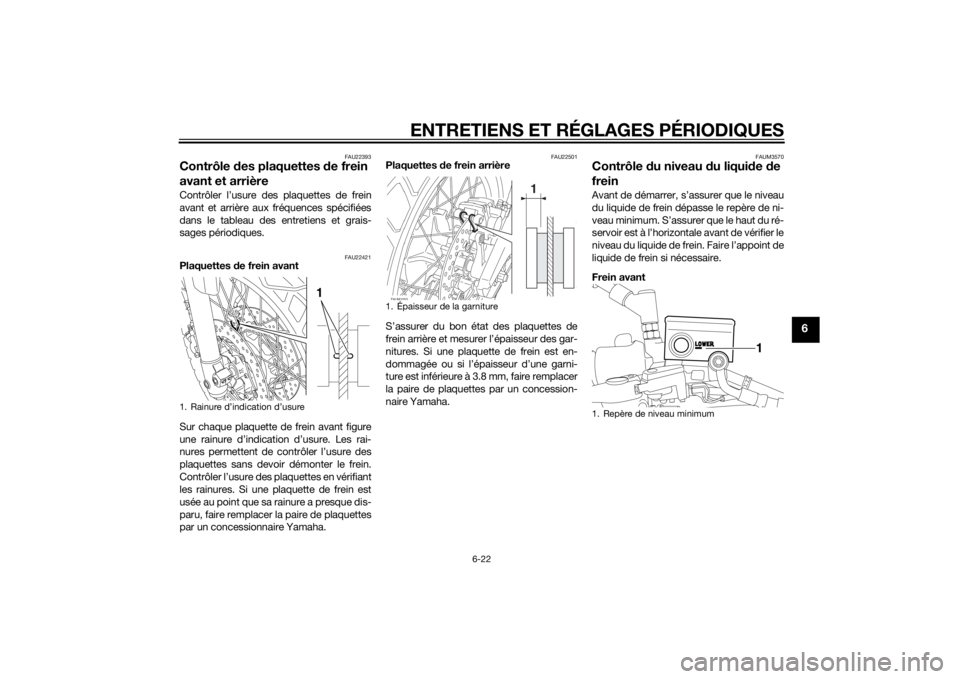

1. Rainure d’indication d’usure
1. Épaisseur de la garniture
1
ZAUM1253
1. Repère de niveau minimum
U2BDF1F0.book Page 22 Friday, December 19, 2014 11:33 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-23
6
Frein arrière (pour XT660Z)
Frein arrière (pour XT660ZA)N.B.Le réservoir du liquide de frein arrière se
trouve sous la selle. (Voir page 3-16.)
AVERTISSEMENT
FWA16011
Un entretien incorrect peut entraîner la
perte de capacité de freinage. Prendre
les précautions suivantes :
Un niveau du liquide de frein insuffi-
sant pourrait provoquer la forma-
tion de bulles d’air dans le circuit de
freinage, ce qui réduirait l’efficacité
des freins.
Nettoyer le bouchon de remplis-
sage avant de le retirer. Utiliser ex-
clusivement du liquide de frein DOT
4 provenant d’un bidon neuf.
Utiliser uniquement le liquide de
frein spécifié, sous peine de risquer
d’abîmer les joints en caoutchouc,
ce qui provoquerait une fuite.
Toujours faire l’appoint avec un li-
quide de frein du même type que
celui qui se trouve dans le circuit.
L’ajout d’un liquide de frein autre
que le DOT 4 risque de provoquer
une réaction chimique nuisible.
Veiller à ne pas laisser pénétrer
d’eau ni des poussières dans le ré-
servoir de liquide de frein. L’eau
abaisse nettement le point d
’ébulli-tion du liquide et risque de provo-
quer un bouchon de vapeur ou “va-
por lock” ; la crasse risque
d’obstruer les valves du système
hydraulique ABS.
ATTENTION
FCA17641
Le liquide de frein risque d’endommager
les surfaces peintes ou en plastique.
Toujours essuyer soigneusement toute
trace de liquide renversé.L’usure des plaquettes de frein entraîne
une baisse progressive du niveau du li-
quide de frein. Un niveau de liquide bas
peut signaler l’usure des plaquettes ou la
présence d’une fuite dans le circuit de
frein ; il convient dès lors de contrôler
l’usure des plaquettes et l’étanchéité du
circuit de frein. Si le niveau du liquide de
frein diminue soudainement, faire contrôler
le véhicule par un concessionnaire Yamaha
avant de reprendre la route.
1. Repère de niveau minimum
1. Repère de niveau minimum
Liquide de frein spécifié :
DOT 4
U2BDF1F0.book Page 23 Friday, December 19, 2014 11:33 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-24
6
FAU22733
Changement du liquide de freinFaire changer le liquide de frein par un
concessionnaire Yamaha aux fréquences
spécifiées dans le tableau des entretiens et
graissages périodiques. Il convient égale-
ment de faire remplacer les bagues d’étan-
chéité de maître-cylindre et d’étrier, ainsi
que les durites de frein aux fréquences in-
diquées ci-dessous ou chaque fois qu’elles
sont endommagées ou qu’elles fuient.
Bagues d’étanchéité : Remplacer
tous les deux ans.
Durites de frein : Remplacer tous les
quatre ans.
FAU22762
Tension de la chaîne de trans-
missionContrôler et, si nécessaire, régler la tension
de la chaîne de transmission avant chaque
départ.
FAU22786
Contrôle de la tension de la chaîne de
transmission
1. Dresser la moto sur sa béquille laté-
rale.N.B.Le contrôle et le réglage de la tension de la
chaîne de transmission doit se faire sans
charge aucune sur la moto.2. Mettre la boîte de vitesses au point
mort.3. Mesurer la tension comme illustré.
4. Si la tension de la chaîne de transmis-
sion est incorrecte, la régler comme
suit.
N.B.Lors du contrôle de la tension de la chaîne
de transmission, veiller à ce que le tendeur
de chaîne ne touche pas la chaîne.
FAU34318
Réglage de la tension de la chaîne de
transmission
Consulter un concessionnaire Yamaha
avant de régler la tension de la chaîne de
transmission.
1. Desserrer l’écrou d’axe et le contre-
écrou de part et d’autre du bras oscil-
lant.
2. Pour tendre la chaîne de transmission,
tourner la vis de réglage de la tension
de chaque côté du bras oscillant dans
le sens (a). Pour détendre la chaîne de
transmission, tourner la vis de réglage
de chaque côté du bras oscillant dans
le sens (b), puis pousser la roue arrière
vers l’avant. ATTENTION : Une

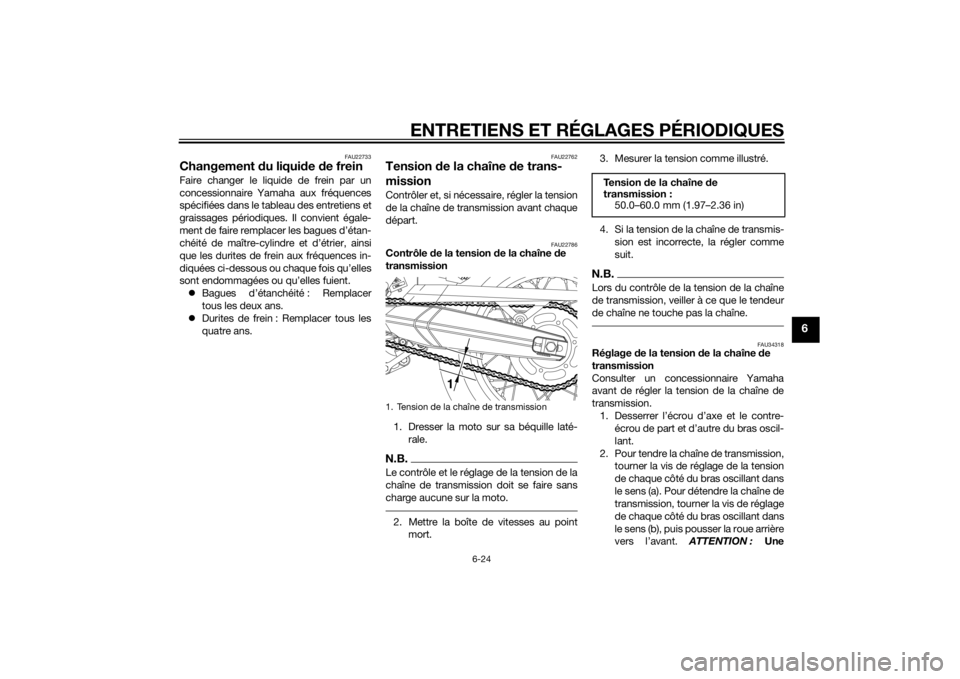

1. Tension de la chaîne de transmission
Tension de la chaîne de
transmission :
50.0–60.0 mm (1.97–2.36 in)
U2BDF1F0.book Page 24 Friday, December 19, 2014 11:33 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-25
6
chaîne mal tendue impose des ef-
forts excessifs au moteur et à
d’autres pièces essentielles, et
risque de sauter ou de casser. Pour
éviter ce problème, veiller à ce que
la tension de la chaîne de transmis-
sion soit toujours dans les limites
spécifiées.
[FCA10572]
N.B.

régler les deux tendeurs de chaîne detransmission de façon identique, et donc,
de permettre un alignement de roue cor-
rect.
3.
contre-écrous à leur couple de ser-
rage spécifique.
4.
sont réglés de la même façon, que la
tension de la chaîne est correcte, et
que la chaîne se déplace sans accroc.
FAU23026
Nettoyage et graissage de la
chaîne de transmissionIl faut nettoyer et lubrifier la chaîne de trans-
mission aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques, sinon elle s’usera rapidement, sur-
tout lors de la conduite dans les régions hu-
mides ou poussiéreuses. Entretenir la
chaîne de transmission comme suit.ATTENTION
FCA10584
Il faut lubrifier la chaîne de transmission
après avoir lavé la moto et après avoir
roulé sous la pluie ou des surfaces
mouillées.1. Laver la chaîne à l’aide de pétrole et
d’une petite brosse à poils doux.
ATTENTION : Ne pas nettoyer la
chaîne de transmission à la vapeur,
au jet à forte pression ou à l’aide de
dissolvants inappropriés, car cela
endommagerait ses joints toriques.
[FCA11122]
2. Essuyer soigneusement la chaîne.
3. Lubrifier abondamment la chaîne avec
un lubrifiant spécial pour chaîne à
joints toriques. ATTENTION : Ne pas
utiliser de l’huile moteur ni tout
autre lubrifiant, car ceux-ci pour-

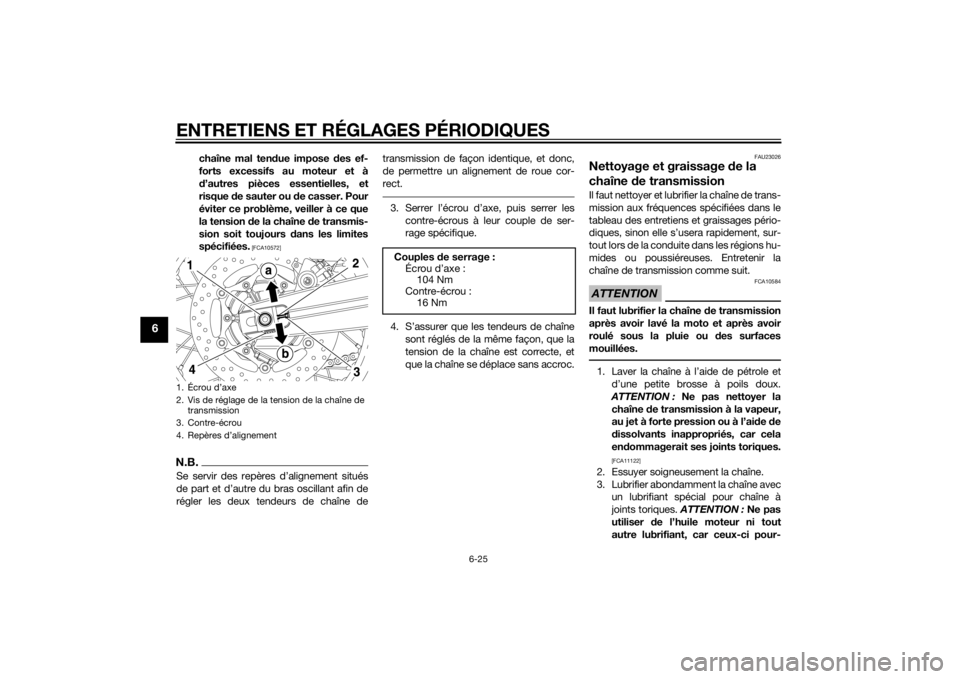

1. Écrou d’axe
2. Vis de réglage de la tension de la chaîne de
transmission
3. Contre-écrou
4. Repères d’alignement
Couples de serrage :
Écrou d’axe :
104 Nm
Contre-écrou :
16 Nm
U2BDF1F0.book Page 25 Friday, December 19, 2014 11:33 AM
