YAMAHA XV1600A 2001 Betriebsanleitungen (in German)
Manufacturer: YAMAHA, Model Year: 2001, Model line: XV1600A, Model: YAMAHA XV1600A 2001Pages: 104, PDF-Größe: 20.39 MB
Page 31 of 104
Armaturen, Bedienungselemente und deren Funktion
3-16
3
GW000044
WARNUNG
_ Niemals mit ausgeklapptem Seiten-
ständer fahren. Ein nicht völlig hochge-
klappter Seitenständer kann besonders
in Linkskurven durch Bodenberührung
schwere Stürze verursachen. Aus die-
sem Grund hat YAMAHA den Seitenstän-
der mit einem Zündunterbrechungs-
schalter versehen, der ein Starten und
Anfahren mit ausgeklapptem Seitenstän-
der verhindert. Die Prüfung des Zündun-
terbrechungs- und Anlaßsperrschalter-
Systems ist nachfolgend erläutert. Falls
Störungen an diesem System festgestellt
werden, das Fahrzeug umgehend von ei-
nem YAMAHA-Händler überprüfen und
ggf. instand setzen lassen. _
GAU00331
Zündunterbrechungs- und
Anlaßsperrschalter-System Das Zündunterbrechungs- und Anlaßsperr-
schalter-System umfaßt die Seitenständer-,
Kupplungs- sowie Leerlaufschalter und
erfüllt folgende Zwecke:l
Es erlaubt kein Anlassen des Motors
bei eingelegtem Gang und hochge-
klapptem Seitenständer, solange der
Kupplungshebel nicht gezogen wird.
l
Es erlaubt kein Anlassen des Motors
bei eingelegtem Gang und gezoge-
nem Kupplungshebel, solange der
Seitenständer nicht hochgeklappt
wird.
l
Es schaltet die Zündung aus, falls der
Seitenständer bei laufendem Motor
ausgeklappt wird.
Die Funktion des Systems sollte regelmä-
ßig auf nachfolgende Weise geprüft wer-
den.
GW000045
WARNUNG
_ Falls irgend etwas nicht in Ordnung
scheint, das Fahrzeug umgehend von
einem YAMAHA-Händler überprüfen las-
sen. _
G_5ja.book Page 16 Tuesday, September 12, 2000 3:18 PM
Page 32 of 104
Armaturen, Bedienungselemente und deren Funktion
3-17
3
CD-01G
Bei abgestelltem Motor:
1. Den Seitenständer ausklappen.
2. Sicherstellen, daß der Motorstoppschalter auf “ ” steht.
3. Den Zündschlüssel auf “ON” drehen.
4. Das Getriebe in die Leerlaufstellung schalten.
5. Den Starterknopf drücken.
Springt der Motor an?
Der Leerlaufschalter könnte defekt sein.
Vor der Fahrt das Motorrad vom YAMAHA-
Händler
prüfen lassen.
Bei laufendem Motor:
6. Den Seitenständer hochklappen.
7. Den Kupplungshebel gezogen halten.
8. Einen Gang einlegen.
9. Den Seitenständer ausklappen.
Stirbt der Motor ab?Bei abgestorbenem Motor:
10. Den Seitenständer hochklappen.
11. Den Kupplungshebel gezogen halten.
12. Den Starterknopf drücken.
Springt der Motor an?
Der Seitenständerschalter könnte defekt sein.
Vor der Fahrt das Motorrad vom YAMAHA-
Händler
prüfen lassen.Der Kupplungsschalter könnte defekt sein.
Vor der Fahrt das Motorrad vom YAMAHA-
Händler
prüfen lassen.
NEIN
HINWEIS:Diese Kontrolle sollten am besten bei war-
mem Motor vorgenommen werden.
JAJA NEIN
Das System ist in Ordnung. Das
Motorrad kann gefahren werden.
JA NEIN
G_5ja.book Page 17 Tuesday, September 12, 2000 3:18 PM
Page 33 of 104

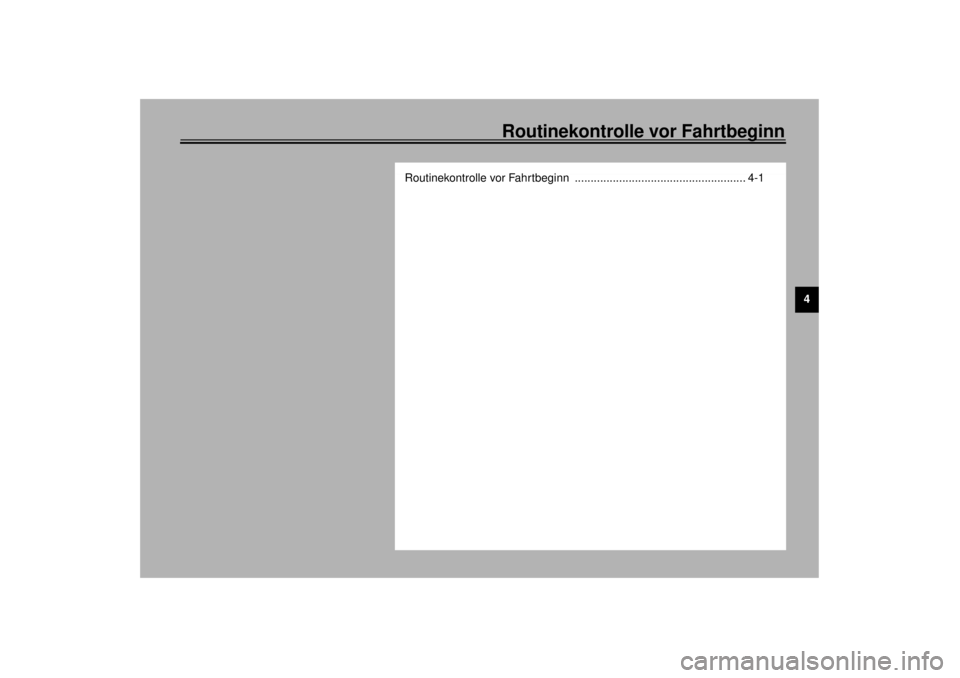

Routinekontrolle vor Fahrtbeginn
4
Routinekontrolle vor Fahrtbeginn ...................................................... 4-1
G_5ja.book Page 1 Tuesday, September 12, 2000 3:18 PM
Page 34 of 104
4-1
4
GAU01114
4-Routinekontrolle vor FahrtbeginnGemäß der Straßenverkehrsordnung ist jeder Fahrer für den Zustand seines Fahrzeuges selbst verantwortlich. Schon nach kurzer
Standzeit können sich – z. B. durch äußere Einflüsse – wesentliche Eigenschaften Ihres Motorrades verändern. Beschädigungen,
plötzliche Undichtigkeiten oder ein Druckverlust in den Reifen stellen unter Umständen eine große Gefahr dar. Deshalb ist es not-
wendig, vor Fahrtbeginn neben einer gewissenhaften Sichtkontrolle folgende Punkte zu prüfen.
GAU03439
Routinekontrolle vor Fahrtbeginn
Bezeichnung Ausführung Seitenangabe
Kraftstoff• Kraftstoffstand im Tank prüfen.
• Gegebenenfalls tanken.
• Kraftstoffleitung auf Undichtigkeit prüfen.3-9–3-10
Motoröl• Ölstand im Kurbelgehäuse prüfen.
• Gegebenenfalls Öl der empfohlenen Sorte bis zum vorgeschriebenen
Stand nachfüllen.
• Motor auf Undichtigkeit prüfen.6-8–6-11
Vorderradbremse• Funktion prüfen.
• Bei schwammiger Hebelbetätigung die hydraulische Anlage vom YAMAHA-
Händler entlüften lassen.
• Hebelspiel prüfen.
• Gegebenenfalls einstellen.
• Flüssigkeitsstand im Vorratsbehälter prüfen.
• Gegebenenfalls Bremsflüssigkeit der empfohlenen Sorte bis zum vor-
geschriebenen Stand nachfüllen.
• Hydraulische Anlage auf Undichtigkeit prüfen.6-22–6-26
Hinterradbremse• Funktion prüfen.
• Bei schwammiger Hebelbetätigung die hydraulische Anlage vom YAMAHA-
Händler entlüften lassen.
• Flüssigkeitsstand im Vorratsbehälter prüfen.
• Gegebenenfalls Bremsflüssigkeit der empfohlenen Sorte bis zum vor-
geschriebenen Stand nachfüllen.
• Hydraulische Anlage auf Undichtigkeit prüfen.6-22–6-26
Kupplung• Funktion prüfen.
• Gegebenenfalls Seilzug schmieren.
• Hebelspiel prüfen.
• Gegebenenfalls einstellen.6-21, 6-29
G_5ja.book Page 1 Tuesday, September 12, 2000 3:18 PM
Page 35 of 104
Routinekontrolle vor Fahrtbeginn
4-2
4
HINWEIS:_Die in der Tabelle aufgeführten Kontrollen und Wartungsarbeiten sollten vor jeder Fahrt durchgeführt werden; die dadurch gewon-
nene Sicherheit ist weit mehr wert als der geringe Zeitaufwand, der dafür benötigt wird._
GWA00033
WARNUNG
Falls im Verlauf der “Routinekontrolle vor Fahrtbeginn” irgendwelche Unregelmäßigkeiten festgestellt werden, die Ursache
unbedingt vor der Inbetriebnahme feststellen und beheben.Gasdrehgriff• Auf Schwergängigkeit prüfen.
• Gegebenenfalls Drehgriff, Gehäuse und Seilzug schmieren.
• Hebelspiel prüfen.
• Gegebenenfalls vom YAMAHA-Händler einstellen lassen.6-17
Seilzüge• Auf Schwergängigkeit prüfen.
• Gegebenenfalls schmieren.—
Räder und Reifen• Auf Beschädigung prüfen.
• Profiltiefe kontrollieren.
• Reifenluftdruck prüfen.
• Gegebenenfalls korrigieren.6-17–6-20, 6-31
Fußbrems- und -schalthebel• Auf Schwergängigkeit prüfen.
• Gegebenenfalls Drehpunkte schmieren.6-28–6-29
Handbrems- und Kupplungshebel• Auf Schwergängigkeit prüfen.
• Gegebenenfalls Drehpunkte schmieren.6-29
Seitenständer• Auf Schwergängigkeit prüfen.
• Gegebenenfalls Klappmechanismus schmieren.6-30
Schraubverbindungen am Fahrwerk• Alle Schrauben und Muttern auf festen Sitz prüfen.
• Gegebenenfalls festziehen.—
Beleuchtung, Kontrolleuchten und
Schalter• Funktion prüfen.
• Gegebenenfalls korrigieren.— Bezeichnung Ausführung Seitenangabe
G_5ja.book Page 2 Tuesday, September 12, 2000 3:18 PM
Page 36 of 104
G_5ja.book Page 3 Tuesday, September 12, 2000 3:18 PM
Page 37 of 104
Wichtige Fahr- und Bedienungshinweise
5
Motor anlassen .................................................................................. 5-1
Warmen Motor anlassen ................................................................... 5-3
Schalten ............................................................................................ 5-3
Empfohlene Schaltpunkte (nur CH) ................................................... 5-4
Tips zum Kraftstoffsparen ................................................................. 5-4
Einfahrvorschriften ............................................................................ 5-5
Parken ............................................................................................... 5-6
G_5ja.book Page 1 Tuesday, September 12, 2000 3:18 PM
Page 38 of 104
5-1
5
GAU00372
5-Wichtige Fahr- und Bedienungshinweise
GAU00373
WARNUNG
_ l
Vor der Inbetriebnahme sollte der
Fahrer sich mit den Eigenschaften
und der Bedienung seines Fahr-
zeugs gut vertraut machen. Der
YAMAHA-Händler gibt bei Fragen
gerne Auskunft.
l
Den Motor unter keinen Umständen
in geschlossenen Räumen anlas-
sen und betreiben. Motorabgase
sind äußerst giftig und führen in
kurzer Zeit zu Bewußtlosigkeit und
Tod. Daher stets für eine gute Be-
lüftung sorgen.
l
Vor dem Losfahren sicherstellen,
daß der Seitenständer hochge-
klappt ist. Ein ausgeklappter Sei-
tenständer kann in Kurven schwere
Stürze verursachen.
_
GAU03515*
Motor anlassen Da das Fahrzeug mit einem Zündunterbre-
chungs- und Anlaßsperrschalter-System
ausgerüstet ist, kann der Motor nur gestar-
tet werden, wenn eine der folgenden Bedin-
gungen erfüllt ist:l
Das Getriebe befindet sich in der Leer-
laufstellung.
l
Bei eingelegtem Gang ist der Seiten-
ständer hochgeklappt und der Kupp-
lungshebel gezogen.
GW000054
WARNUNG
_ l
Vor dem Anlassen des Motors das
Zündunterbrechungs- und Anlaß-
sperrschalter-System prüfen; siehe
dazu Seite 3-16.
l
Niemals mit ausgeklapptem Seiten-
ständer fahren!
_
G_5ja.book Page 1 Tuesday, September 12, 2000 3:18 PM
Page 39 of 104

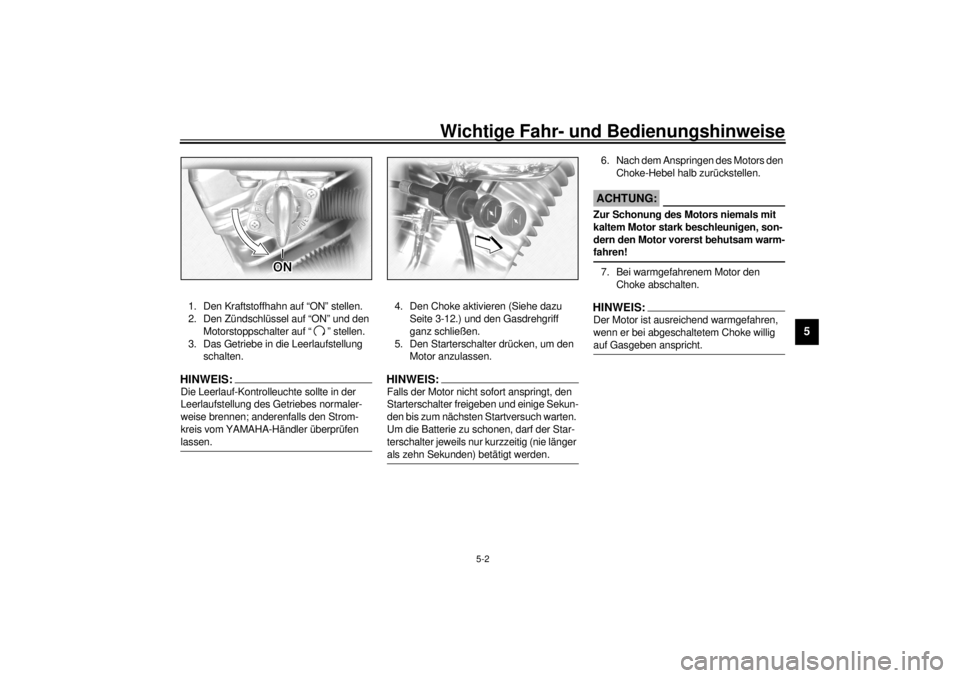

Wichtige Fahr- und Bedienungshinweise
5-2
5
1. Den Kraftstoffhahn auf “ON” stellen.
2. Den Zündschlüssel auf “ON” und den
Motorstoppschalter auf “ ” stellen.
3. Das Getriebe in die Leerlaufstellung
schalten.HINWEIS:_ Die Leerlauf-Kontrolleuchte sollte in der
Leerlaufstellung des Getriebes normaler-
weise brennen; anderenfalls den Strom-
kreis vom YAMAHA-Händler überprüfen
lassen. _
4. Den Choke aktivieren (Siehe dazu
Seite 3-12.) und den Gasdrehgriff
ganz schließen.
5. Den Starterschalter drücken, um den
Motor anzulassen.HINWEIS:_ Falls der Motor nicht sofort anspringt, den
Starterschalter freigeben und einige Sekun-
den bis zum nächsten Startversuch warten.
Um die Batterie zu schonen, darf der Star-
terschalter jeweils nur kurzzeitig (nie länger
als zehn Sekunden) betätigt werden. _
6. Nach dem Anspringen des Motors den
Choke-Hebel halb zurückstellen.
GCA00055
ACHTUNG:_ Zur Schonung des Motors niemals mit
kaltem Motor stark beschleunigen, son-
dern den Motor vorerst behutsam warm-
fahren! _7. Bei warmgefahrenem Motor den
Choke abschalten.HINWEIS:_ Der Motor ist ausreichend warmgefahren,
wenn er bei abgeschaltetem Choke willig
auf Gasgeben anspricht. _
G_5ja.book Page 2 Tuesday, September 12, 2000 3:18 PM
Page 40 of 104
Wichtige Fahr- und Bedienungshinweise
5-3
5
GAU01258
Warmen Motor anlassen Zum Anlassen des warmen Motors in ge-
wohnter Weise vorgehen (Siehe dazu den
Abschnitt “Motor anlassen”), jedoch sollte
der Choke nicht aktiviert werden.
GAU00423
Schalten Erst das Getriebe erlaubt die Nutzung der
Motorleistung in verschiedenen Geschwin-
digkeitsbereichen, so daß Anfahren, Berg-
auffahren und schnelles Beschleunigen
möglich sind.

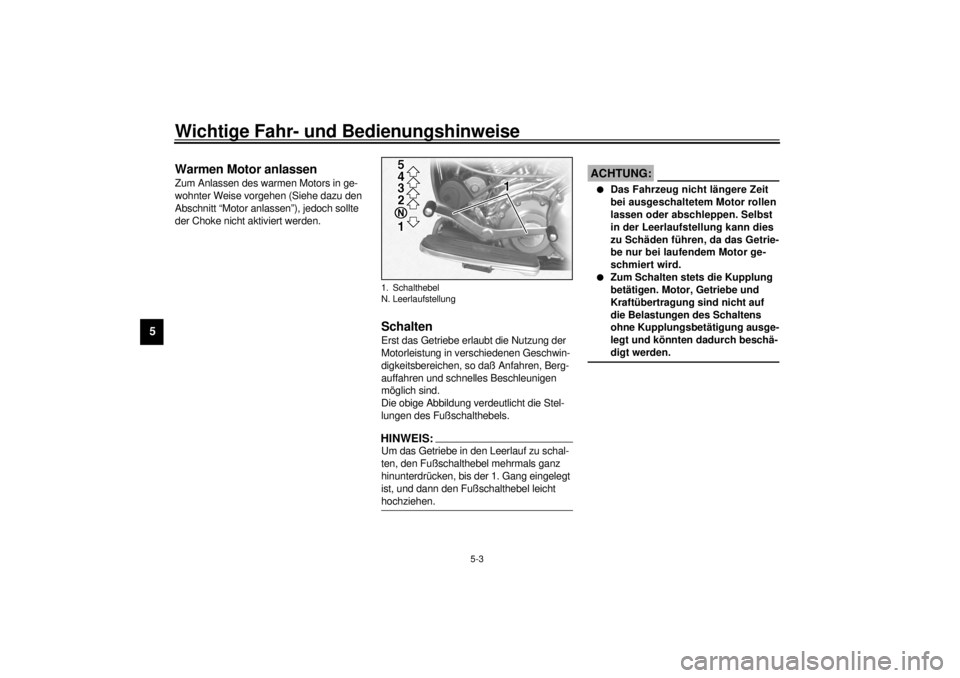

Die obige Abbildung verdeutlicht die Stel-
lungen des Fußschalthebels.HINWEIS:_ Um das Getriebe in den Leerlauf zu schal-
ten, den Fußschalthebel mehrmals ganz
hinunterdrücken, bis der 1. Gang eingelegt
ist, und dann den Fußschalthebel leicht
hochziehen. _
GC000048
ACHTUNG:_ l
Das Fahrzeug nicht längere Zeit
bei ausgeschaltetem Motor rollen
lassen oder abschleppen. Selbst
in der Leerlaufstellung kann dies
zu Schäden führen, da das Getrie-
be nur bei laufendem Motor ge-
schmiert wird.
l
Zum Schalten stets die Kupplung
betätigen. Motor, Getriebe und
Kraftübertragung sind nicht auf
die Belastungen des Schaltens
ohne Kupplungsbetätigung ausge-
legt und könnten dadurch beschä-
digt werden.
_
1. Schalthebel
N. Leerlaufstellung
G_5ja.book Page 3 Tuesday, September 12, 2000 3:18 PM
