Wichtige Fahr- und Bedienungshinweise
5-4
5
GAU02941
Empfohlene Schaltpunkte (nur CH)Die nachfolgende Tabelle zeigt die empfoh-
lenen Schaltpunkte beim Beschleunigen.CF-01GHINWEIS:_ Wenn direkt um zwei Stufen vom 4. in den
2. Gang hinuntergeschaltet werden soll,
das Motorrad zuerst auf eine Geschwindig-
keit von 35 km/h abbremsen. _
GAU00424
Tips zum Kraftstoffsparen Der Kraftstoffverbrauch des Motors kann
durch die Fahrweise stark beeinflußt wer-
den. Folgende Ratschläge helfen, unnöti-
gen Benzinverbrauch zu vermeiden.l
Den Motor nicht warmlaufen lassen,
sondern sofort losfahren.
l
Den Choke so früh wie möglich ab-
schalten.
l
Beim Beschleunigen früh in den näch-
sten Gang schalten und hohe Dreh-
zahlen vermeiden.
l
Zwischengas beim Herunterschalten
und unnötig hohe Drehzahlen ohne
Last vermeiden.
l
Bei längeren Standzeiten in Staus,
vor Ampeln oder Bahnschranken den
Motor am besten abschalten.
Schaltpunkt
(km/h)
1. Gang®
2. Gang
2. Gang®
3. Gang
3. Gang®
4. Gang
4. Gang®
5. Gang23
36
50
60
G_5ja.book Page 4 Tuesday, September 12, 2000 3:18 PM
Page 42 of 104
Wichtige Fahr- und Bedienungshinweise
5-5
5
GAU01128
Einfahrvorschriften Die ersten 1.600 km sind ausschlaggebend
für die Leistung und Lebensdauer des neu-
en Motors. Darum sollten die nachfolgen-
den Anweisungen sorgfältig gelesen und
genau beachtet werden.
Der Motor darf während der ersten
1.600 km nicht zu stark beansprucht
werden, da verschiedene Bauteile wäh-
rend dieser Einfahrzeit auf das korrekte
Betriebsspiel einlaufen. Daher sind hohe
Drehzahlen, längeres Vollgasfahren und
andere Belastungen, die den Motor stark
erhitzen, während der Einfahrzeit zu
vermeiden.
GAU01740*
0–1.000 km
Längeren Betrieb mit mehr als zu 1/3 geöff-
netem Gasdrehgriff vermeiden.
1.000–1.600 km
Längeren Betrieb mit mehr als zu 1/2 geöff-
netem Gasdrehgriff vermeiden.
GCA00026*
ACHTUNG:_ Nach den ersten 1.000 km unbedingt
das Motoröl sowie den Ölfilter und das
Primärkettenöl wechseln. _
Nach 1.600 km
Das Fahrzeug kann voll ausgefahren wer-
den.
GC000049
ACHTUNG:_ Bei Motorstörungen während der Ein-
fahrzeit das Fahrzeug sofort vom
YAMAHA-Händler überprüfen lassen. _
G_5ja.book Page 5 Tuesday, September 12, 2000 3:18 PM
Page 43 of 104
Wichtige Fahr- und Bedienungshinweise
5-6
5
GAU00457
Parken Zum Parken den Motor abstellen, den
Zündschlüssel abziehen und dann den
Kraftstoffhahn auf “OFF” stellen.
GW000058
WARNUNG
_ l
Schalldämpfer und Abgaskanäle
werden sehr heiß. Deshalb so par-
ken, daß Kinder oder Fußgänger
die heißen Teile nicht versehentlich
berühren können.
l
Das Motorrad nicht auf abschüssi-
gem oder weichem Untergrund ab-
stellen, damit es nicht umfallen
kann.
_
G_5ja.book Page 6 Tuesday, September 12, 2000 3:18 PM
Page 44 of 104
G_5ja.book Page 7 Tuesday, September 12, 2000 3:18 PM
Page 45 of 104

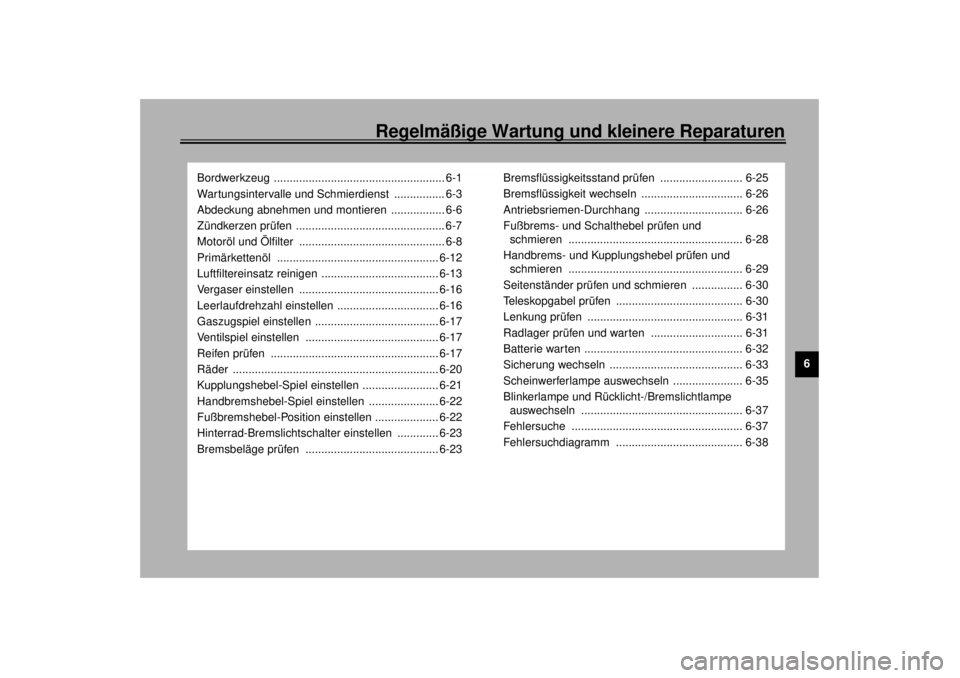

Regelmäßige Wartung und kleinere Reparaturen
6
Bordwerkzeug ...................................................... 6-1
Wartungsintervalle und Schmierdienst ................ 6-3
Abdeckung abnehmen und montieren ................. 6-6
Zündkerzen prüfen ............................................... 6-7
Motoröl und Ölfilter .............................................. 6-8
Primärkettenöl ................................................... 6-12
Luftfiltereinsatz reinigen ..................................... 6-13
Vergaser einstellen ............................................ 6-16
Leerlaufdrehzahl einstellen ................................ 6-16
Gaszugspiel einstellen ....................................... 6-17
Ventilspiel einstellen .......................................... 6-17
Reifen prüfen ..................................................... 6-17
Räder ................................................................. 6-20
Kupplungshebel-Spiel einstellen ........................ 6-21
Handbremshebel-Spiel einstellen ...................... 6-22
Fußbremshebel-Position einstellen .................... 6-22
Hinterrad-Bremslichtschalter einstellen ............. 6-23
Bremsbeläge prüfen .......................................... 6-23Bremsflüssigkeitsstand prüfen .......................... 6-25
Bremsflüssigkeit wechseln ................................ 6-26
Antriebsriemen-Durchhang ............................... 6-26
Fußbrems- und Schalthebel prüfen und
schmieren ....................................................... 6-28
Handbrems- und Kupplungshebel prüfen und
schmieren ....................................................... 6-29
Seitenständer prüfen und schmieren ................ 6-30
Teleskopgabel prüfen ........................................ 6-30
Lenkung prüfen ................................................. 6-31
Radlager prüfen und warten ............................. 6-31
Batterie warten .................................................. 6-32
Sicherung wechseln .......................................... 6-33
Scheinwerferlampe auswechseln ...................... 6-35
Blinkerlampe und Rücklicht-/Bremslichtlampe
auswechseln ................................................... 6-37
Fehlersuche ...................................................... 6-37
Fehlersuchdiagramm ........................................ 6-38
G_5ja.book Page 1 Tuesday, September 12, 2000 3:18 PM
Page 46 of 104
6-1
6
GAU00462
6-Regelmäßige Wartung und kleinere Reparaturen
GAU00464
Nur vorschriftsmäßige Wartung, regelmä-
ßige Schmierung und korrekte Einstellung
können optimale Leistung und Sicherheit
gewährleisten. Jeder Fahrer ist für die Ver-
kehrssicherheit seines Fahrzeugs selbst
verantwortlich.
Die hier empfohlenen Zeitabstände für
Wartung und Schmierung sollten lediglich
als Richtwerte für den Normalbetrieb ange-
sehen werden. Je nach Wetterbedingun-
gen, Belastung und Einsatzgebiet können
in Abweichung des regelmäßigen War-
tungsplans kürzere Intervalle notwendig
werden.
GW000060
WARNUNG
_ Wer mit den üblichen Wartungsarbeiten
an seinem Fahrzeug nicht vertraut ist,
sollte diese einem YAMAHA-Händler
überlassen. _
GAU03394
Bordwerkzeug Das Bordwerkzeug befindet sich unter dem
Fahrersitz; siehe dazu Seite 3-12.
Einige in der Anleitung aufgeführten War-
tungsarbeiten und Reparaturen können
vom sachverständigen Fahrer selbst aus-
geführt werden. Das Bordwerkzeug erlaubt
das Durchführen der meisten Wartungs-
arbeiten. Gewisse Arbeiten und Einstel-
lungen erfordern jedoch zusätzliches Werk-
zeug wie z. B. einen Drehmomentschlüssel.1. Bordwerkzeug
G_5ja.book Page 1 Tuesday, September 12, 2000 3:18 PM
Page 47 of 104
Regelmäßige Wartung und kleinere Reparaturen
6-2
6
HINWEIS:_ Falls das für die Wartung notwendige
Werkzeug nicht zur Verfügung steht, die
Wartungsarbeiten von einem YAMAHA-
Händler ausführen lassen. _
GW000063
WARNUNG
_ Von YAMAHA nicht zugelassene Än-
derungen können Leistungsverluste
und unsicheres Fahrverhalten zur Fol-
ge haben. Vor Änderungen am Fahr-
zeug unbedingt den YAMAHA-Händler
befragen. _
G_5ja.book Page 2 Tuesday, September 12, 2000 3:18 PM
Page 48 of 104
Regelmäßige Wartung und kleinere Reparaturen
6-3
6
GAU03685
Wartungsintervalle und Schmierdienst
HINWEIS:_ l
Die Jahresinspektion kann ausbleiben, wenn an die Stelle eine Kilometer-Inspektion tritt.
l
Ab 50.000 km die Wartungsintervalle ab 10.000 km wiederholen.
l
Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und sollten
daher vom YAMAHA-Händler verrichtet werden.
_CP-03GNr. Bezeichnung AusführungKilometerstand (´ 1.000 km)
Jahres-
inspektion
1 10203040
1
*Kraftstoffleitung• Kraftstoffschläuche auf Risse und Beschädigung
prüfen.ÖÖÖÖ Ö
2*Kraftstoffilter• Zustand prüfen.ÖÖ
3 Zündkerzen• Zustand prüfen.
• Reinigen und Elektrodenabstand einstellen.ÖÖ
• Erneuern.ÖÖ
4*Ventilspiel• Kontrollieren.
• Einstellen.Alle 20.000 km
5 Luftfiltereinsatz• Reinigen.ÖÖ
• Erneuern.ÖÖ
6 Kupplung• Funktion prüfen.
• Seilzug einstellen.ÖÖÖÖÖ
7*Vorderradbremse• Funktion prüfen, Flüssigkeitsstand kontrollieren,
hydraulische Anlage auf Undichtigkeit prüfen.
(Siehe HINWEIS auf Seite 6-5.) ÖÖÖÖÖ Ö
• Scheibenbremsbeläge erneuern. Bei Erreichen der Verschleißgrenze
G_5ja_Periodic.fm Page 3 Monday, December 18, 2000 7:21 PM
Page 49 of 104
Regelmäßige Wartung und kleinere Reparaturen
6-4
6
8
*Hinterradbremse• Funktion prüfen, Flüssigkeitsstand kontrollieren,
hydraulische Anlage auf Undichtigkeit prüfen.
(Siehe HINWEIS auf Seite 6-5.)ÖÖ Ö Ö Ö Ö
• Scheibenbremsbeläge erneuern. Bei Erreichen der Verschleißgrenze
9*Bremsschläuche• Auf Rißbildung und Beschädigung prüfen.ÖÖÖÖ Ö
• Erneuern. (Siehe HINWEIS auf Seite 6-5.) Alle 4 Jahre
10*Räder• Auf Schlag und Beschädigung prüfen;
Speichenzustand und -spannung kontrollieren.
• Gegebenenfalls speichen nachspannen.ÖÖÖÖ
11*Reifen• Auf Beschädigung prüfen und Profiltiefe
kontrollieren.
• Gegebenenfalls erneuern.
• Luftdruck kontrollieren.
• Gegebenenfalls korrigieren.ÖÖÖÖ
12*Radlager• Auf Schwergängigkeit und Beschädigung prüfen.ÖÖÖÖ
13*Schwingenlager• Funktion und Spiel kontrollieren.ÖÖÖÖ
• Mit Molybdändisulfidfett schmieren. Alle 50.000 km
14*Antriebsriemen• Riemendurchhang kontrollieren.
• Sicherstellen, daß das Hinterrad korrekt
ausgerichtet ist.Alle 4.000 km
15*Lenkkopflager• Auf Schwergängigkeit prüfen und Spiel
kontrollieren.ÖÖÖÖÖ
• Mit Lithiumseifenfett schmieren. Alle 20.000 km
16*Schraubverbindungen am
Fahrwerk• Alle Schrauben und Muttern auf festen Sitz
prüfen.ÖÖÖÖ Ö
17 Seitenständer-Klappmechanismus• Funktion prüfen.
• Schmieren.ÖÖÖÖ Ö
18*Seitenständerschalter• Funktion prüfen.ÖÖÖÖÖ Ö Nr. Bezeichnung AusführungKilometerstand (´ 1.000 km)
Jahres-
inspektion
1 10203040
G_5ja_Periodic.fm Page 4 Monday, December 18, 2000 7:21 PM
Page 50 of 104
Regelmäßige Wartung und kleinere Reparaturen
6-5
6
GAU03541
HINWEIS:_l
Der Luftfiltereinsatz muß bei übermäßig feuchtem oder staubigem Einsatz häufiger gereinigt bzw. erneuert werden.
l
Zur Bremsanlage und -flüssigkeit:
• Regelmäßig den Bremsflüssigkeitsstand prüfen, ggf. korrigieren.
• Alle zwei Jahre die inneren Hauptbremszylinder- und Bremssattel-Bauteile erneuern und die Bremsflüssigkeit wechseln.
• Bremsschläuche bei Beschädigung oder Rißbildung, spätestens jedoch alle vier Jahre erneuern.
_19
*Teleskopgabel• Funktion und auf Undichtigkeit prüfen.ÖÖÖÖ
20*Federbein• Funktion und Stoßdämpfer auf Undichtigkeit
prüfen.ÖÖÖÖ
21*Umlenkhebel- und Übertragungs-
hebel-Drehpunkte• Funktion prüfen.ÖÖÖÖ
• Mit Molybdändisulfidfett schmieren.ÖÖ
22*Vergaser• Kaltstarteinrichtung kontrollieren.
• Leerlaufdrehzahl und Synchronisation einstellen.ÖÖÖÖÖ Ö
23 Motoröl• Wechseln.ÖÖÖÖÖ Ö
24 Ölfilterpatrone• Erneuern.ÖÖÖ
25*Primärkettenöl• Ölstand kontrollieren.ÖÖ
• Wechseln.ÖÖÖ
26*Bremslichtschalter vorn und
hinten• Funktion prüfen.ÖÖÖÖÖ Ö
27 Bewegliche Teile und Seilzüge• Schmieren.ÖÖÖÖ Ö
28*Beleuchtung, Warn-/Kontroll-
leuchten und Schalter• Funktion prüfen.
• Scheinwerfer einstellen.ÖÖÖÖÖ Ö Nr. Bezeichnung AusführungKilometerstand (´ 1.000 km)
Jahres-
inspektion
1 10203040
