Pflege und Lagerung
7-4
7
Lagerung Kurzzeitiges Abstellen
Das Motorrad sollte stets kühl und trocken
untergestellt und mit einer luftdurchlässigen
Plane abgedeckt werden, um es vor Staub
zu schützen.
GCA00014
ACHTUNG:_ l
Stellen Sie ein nasses Motorrad
niemals in eine unbelüftete Garage
oder decken es mit einer Plane ab,
denn dann bleibt das Wasser auf
den Bauteilen stehen, und das kann
Rostbildung zur Folge haben.
l
Feuchte Kellerräume sind kein ge-
eigneter Abstellplatz. Das gleiche
gilt für Stallungen (ammoniakhalti-
ge Luft ist besonders aggressiv)
und Räume, in denen aggressive
Chemikalien gelagert werden.
_
Stillegung
Möchten Sie Ihr Motorrad für mehr als zwei
Monate aus dem Verkehr ziehen, sollten
folgende Schutzvorkehrungen getroffen
werden, um Schäden und Korrosion zu ver-
hindern.
1. Eine komplette Motorradpflege, wie
zuvor beschrieben, durchführen.
2. Den Kraftstoffhahn ggf. auf “OFF” stel-
len.
3. Die Vergaser-Schwimmerkammern
durch Aufdrehen der Ablaßschrauben
entleeren, um einer Verharzung vor-
zubeugen. Das abgelassene Benzin
in den Kraftstofftank einfüllen.
4. Volltanken, um Rostbildung im Tank
vorzubeugen.
5. Zum Vermeiden von Korrosion im Mo-
tor die folgenden Schritte ausführen:a. Die Zündkerzenstecker abziehen und
dann die Zündkerzen herausschrau-
ben.
b. Je etwa einen Teelöffel Motoröl durch
die Kerzenbohrungen einfließen las-
sen.
c. Die Zündkerzen mit aufgestecktem
Zündkerzenstecker an Masse legen,
um Funkenbildung zu verhindern.
d. Den Motor mit dem Starter (ggf. Kick-
starter) etwa fünf Sekunden durchdre-
hen lassen, damit das Öl an Zylinder,
Kolben usw. gelangt.
e. Die Zündkerzen einschrauben und
dann die Zündkerzenstecker aufstek-
ken.
GWA00003
WARNUNG
_ Schritt 5. c) unbedingt beachten, um
Verletzung durch Hochspannung vorzu-
beugen. _
G_3bt.book Page 4 Thursday, September 7, 2000 9:58 AM

Pflege und Lagerung
7-5
7
6. Sämtliche Seilzüge sowie alle Hebel-
und Ständer-Drehpunkte ölen.
7. Den Luftdruck der Reifen kontrollieren
und ggf. korrigieren. Anschließend
das Motorrad so aufbocken, daß bei-
de Räder über dem Boden schweben.
Anderenfalls jeden Monat das Motor-
rad etwas verschieben, damit die Rei-
fen nicht ständig an derselben Stelle
aufliegen und dadurch beschädigt
werden.
8. Die Schalldämpfer abkühlen lassen
und dann mit Plastiktüten so abdek-
ken, daß keine Feuchtigkeit eindrin-
gen kann.
9. Die Batterie ausbauen, kühl und trok-
ken lagern, jeden Monat prüfen und
ggf. aufladen. Temperaturen unter
0 °C und über 30 °C sind zu vermei-
den. Für nähere Angaben zum Lagern
der Batterie siehe Seite 6-30. HINWEIS:_ Anfallende Reparaturen oder Inspektion
vor der Stillegung ausführen. _ G_3bt.book Page 5 Thursday, September 7, 2000 9:58 AM

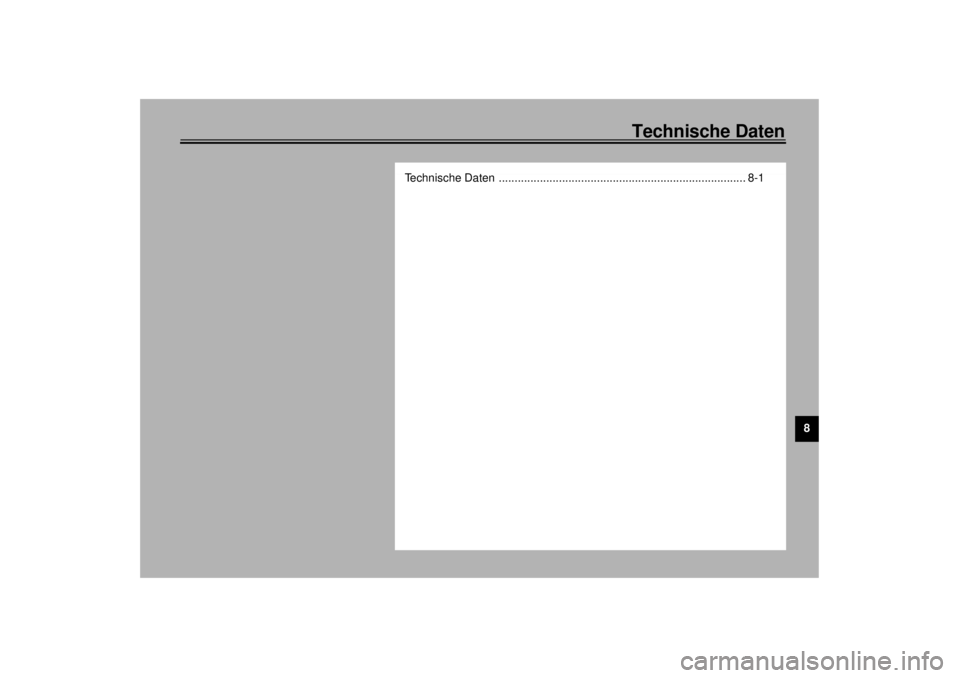

Technische Daten
8
Technische Daten .............................................................................. 8-1
G_3bt.book Page 1 Thursday, September 7, 2000 9:58 AM

8-1
8
GAU01038
8-Technische DatenTechnische Daten CS-01G
Modell XV535
Abmessungen
Gesamtlänge 2.225 mm (nicht N, S, SF)
2.250 mm (nur N, S, SF)
Gesamtbreite 780 mm
Gesamthöhe 1.120 mm
Sitzhöhe 720 mm
Radstand 1.520 mm
Bodenfreiheit 160 mm
Wendehalbkreis 2.900 mm
Leergewicht (fahrfertig,
vollgetankt)
195 kg (nicht A)
197 kg (nur A)
Motor
Bauart luftgekühlter 2-Zyl.-4-Takt-
Ottomotor, obenliegende
Nockenwelle (SOHC)
Zylinderanordnung V-2
Hubraum 535 cm
3
Bohrung ´ Hub 76,0 ´ 59,0 mm
Verdichtungsverhältnis 9:1
Startsystem Elektrostarter
Schmiersystem NaßsumpfschmierungMotoröl
Sorte (Viskosität)
Klassen nach API: SE, SF oder SG
nach CCMC (ACEA): G-4 oder
G-5
Füllmenge
Ölwechsel ohne
Filterwechsel 2,6 L
Ölwechsel mit
Filterwechsel 2,8 L
Gesamtmenge
(Motor trocken) 3,2 L
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
ACHTUNG:Keine Öle verwenden, die Reibschutzmittel enthalten. Pkw-
Motoröle mit der Bezeichnung “ENERGY CONSERVING II”
enthalten oft solche Zusätze. Diese können beim Motorrad
zu Kupplungsrutschen und Leistungsminderung führen.
G_3bt.book Page 1 Thursday, September 7, 2000 9:58 AM

Technische Daten
8-2
8
Achsantriebsöl
Sor te SAE 80 Hypoidöl der API-
Klasse “GL4” bzw. SAE 80W-90
Mehrbereichs-Hypoidöl
Füllmenge 0,19 L
LuftfilterTrockenfilter-Einsatz
Kraftstoff
Sorte bleifreies Normalbenzin
Tankvolumen (Gesamtinhalt) 13,5 L
Davon Reserve 2,5 L
Vergaser
Hersteller MIKUNI
Modell ´ Anzahl BDS34 ´ 2
Zündkerzen
Hersteller/Modell NGK / BPR6ES oder
DENSO / W20EPR-U
Elektrodenabstand 0,7– 0,8 mm
KupplungsbauartMehrscheiben-Ölbadkupplung
Kraftübertragung
Primärantrieb Stirnräder
Primärübersetzung 1,944
Sekundärantrieb Kardanwelle
Sekundärübersetzung 3,071
Getriebe klauengeschaltetes 5-Gang-
Getriebe
Getriebeabstufung Fußschalthebel (links)Getriebeabstufung
1. Gang 2,714
2. Gang 1,900
3. Gang 1,458
4. Gang 1,167
5. Gang 0,967
Fahrwerk
Rahmenbauart Preßstahlrahmen
Lenkkopfwinkel 31,5°
Nachlauf 125 mm
Reifen
Vo r n
Ausführung Schlauch-Reifen
Dimension 3,00-19 49S
Hersteller/Modell Bridgestone / L303A
Dunlop / F14G
Hinten
Ausführung Schlauch-Reifen
Dimension 140/90-15 M/C 70S
Hersteller/Modell Bridgestone / G508
Dunlop / K425
G_3bt.book Page 2 Thursday, September 7, 2000 9:58 AM

Technische Daten
8-3
8
Max. Gesamtzuladung* 220 kg (nicht A)
218 kg (nur A)
Reifenluftdruck (bei kalten
Reifen)
Bis 90 kg*
Vor n 200 kPa (2,00 kg/cm
2, 2,00 bar)
Hinten 225 kPa (2,25 kg/cm2, 2,25 bar)
90 kg–Maximum*
Vor n 200 kPa (2,00 kg/cm2, 2,00 bar)
Hinten 250 kPa (2,50 kg/cm2, 2,50 bar)
* Summe aus Fahrer, Beifahrer, Gepäck und Zubehör
Räder
Vo r n
Ausführung Speichenrad
Dimension 19 ´ MT 1,85
Hinten
Ausführung Speichenrad
Dimension 15 M/C ´ MT 3,00
Bremsanlage
Vo r n
Bauart Einscheibenbremse
Betätigung Handbremshebel (rechts)
Bremsflüssigkeit DOT 4 oder DOT 3Hinten
Bauart Trommelbremse
Betätigung Fußbremshebel (rechts)
Radaufhängung
Vorn Teleskopgabel
Hinten Schwinge
Feder-/Dämpferelemente
Vorn hydraulisch gedämpfte Tele-
skopgabel mit Spiralfedern
Hinten Federbeine mit hydraulischen
Stoßdämpfern und Spiralfedern
Federweg
Vorn 150 mm
Hinten 85 mm
Elektrische Anlage
Zündsystem digitale Transistorzündanlage
Lichtmaschine
Bauart Drehstromgenerator mit
Permanentmagnet
Nennleistung 14 V, 24 A bei 5.000 U/min
G_3bt.book Page 3 Thursday, September 7, 2000 9:58 AM

Technische Daten
8-4
8
Batterie
Modell GM12AZ-3A-2
Bezeichnung (Span-
nung, Kapazität) 12 V, 1 2 Ah
ScheinwerferHalogenlampe
Lampen (Bezeichnung ´ Anzahl)
Scheinwerfer 12 V, 60/55 W ´ 1
Standlicht vorn 12 V, 4 W ´ 1 (nicht GB)
12 V, 3,4 W ´ 1 (nur GB)
Rücklicht/Bremslicht 12 V, 5/21 W ´ 2
Blinker vorn 12 V, 21 W ´ 2
Blinker hinten 12 V, 21 W ´ 2
Instrumentenbeleuchtung 14 V, 3 W ´ 1
Leerlauf-Kontrolleuchte 14 V, 3 W ´ 1
Fernlicht-Kontrolleuchte 12 V, 1,7 W ´ 1
Blinker-Kontrolleuchte 14 V, 3 W ´ 1
Sicherungen
Hauptsicherung 30 A
Zündungssicherung 15 A
Signalanlagensicherung 15 A
Scheinwerfersicherung 15 A
G_3bt.book Page 4 Thursday, September 7, 2000 9:58 AM

G_3bt.book Page 5 Thursday, September 7, 2000 9:58 AM

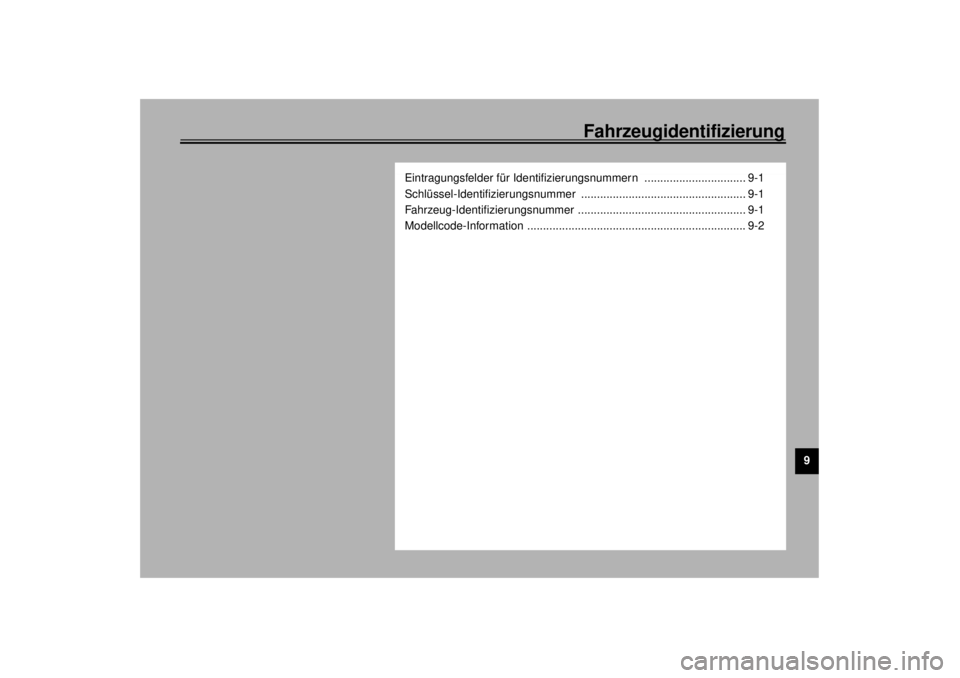

Fahrzeugidentifizierung
9
Eintragungsfelder für Identifizierungsnummern ................................ 9-1
Schlüssel-Identifizierungsnummer .................................................... 9-1
Fahrzeug-Identifizierungsnummer ..................................................... 9-1
Modellcode-Information ..................................................................... 9-2
G_3bt.book Page 1 Thursday, September 7, 2000 9:58 AM

9-1
9
GAU01039
9-Fahrzeugidentifizierung
GAU02944
Eintragungsfelder für Identifizie-
rungsnummern Bitte übertragen Sie die Schlüssel- und
Fahrzeug-Identifizierungsnummern sowie
die Modellcode-Information in die dafür vor-
gesehenen Felder, da diese für die Bestel-
lung von Ersatzteilen und -schlüsseln sowie
bei einer Diebstahlmeldung benötigt wer-
den.
1. SCHLÜSSEL-IDENTIFIZIERUNGS-
NUMMERCA-02G2. FAHRZEUG-IDENTIFIZIERUNGS-
NUMMERCA-02G3. MODELLCODE-INFORMATIONCA-01GGAU01042
Schlüssel-IdentifizierungsnummerDie Schlüssel-Identifizierungsnummer ist,
wie in der Abbildung gezeigt, auf dem
Schlüssel eingestanzt. Diese Nummer im
entsprechenden Feld notieren, da sie bei
der Bestellung eines Ersatzschlüssels an-
gegeben werden muß.
GAU01043
Fahrzeug-IdentifizierungsnummerDie Fahrzeug-Identifizierungsnummer ist
an der gezeigten Stelle am Lenkkopfrohr
eingeschlagen. Tragen Sie diese Nummer
in das entsprechende Feld ein.HINWEIS:_ Die Fahrzeug-Identifizierungsnummer wird
von der Zulassungsbehörde registriert. _
1. Schlüssel-Identifizierungsnummer
1. Fahrzeug-Identifizierungsnummer
