YAMAHA XV535 2001 Betriebsanleitungen (in German)

Regelmäßige Wartung und kleinere Reparaturen
6-34
6
Hinterrad
Das Motorrad so abstützen, daß das
Hinterrad sich frei drehen läßt. Dazu ent-
weder hinten einen Motorrad-Montage-
ständer verwenden oder zwei Aufbock-
ständer unter den Hauptrahmen oder die
Schwingenarme stellen.
GAU03239
Vorderrad Vorderrad ausbauen
GW000122
WARNUNG
_ l
Wartungsarbeiten an den Rädern
sollten grundsätzlich von einem
YAMAHA-Händler durchgeführt
werden.
l
Das Fahrzeug sicher abstützen,
damit es nicht umfallen kann.

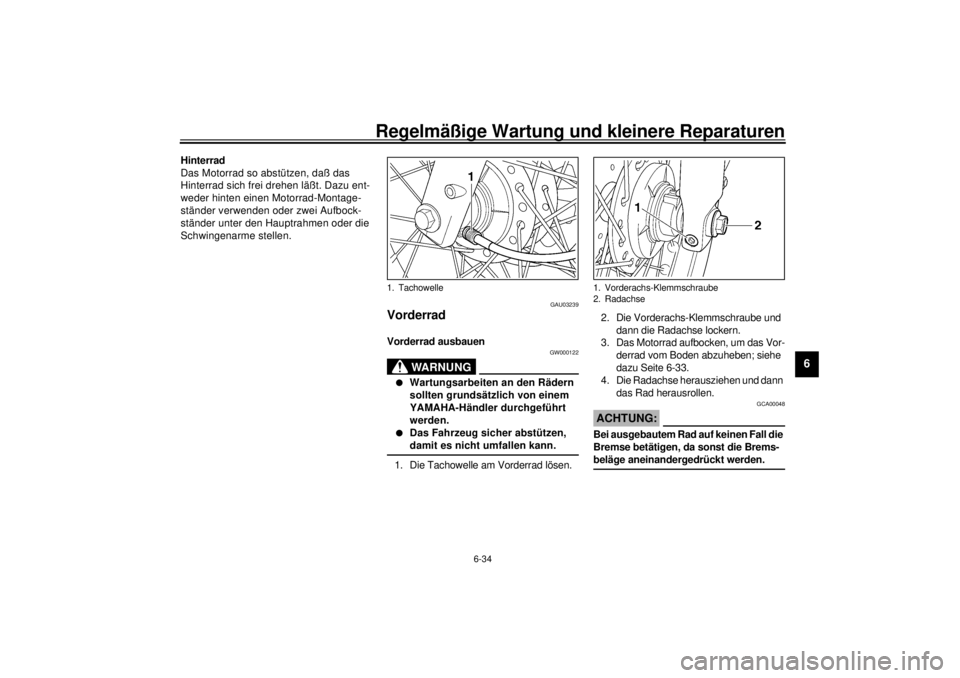

_1. Die Tachowelle am Vorderrad lösen.2. Die Vorderachs-Klemmschraube und
dann die Radachse lockern.
3. Das Motorrad aufbocken, um das Vor-
derrad vom Boden abzuheben; siehe
dazu Seite 6-33.
4. Die Radachse herausziehen und dann
das Rad herausrollen.
GCA00048
ACHTUNG:_ Bei ausgebautem Rad auf keinen Fall die
Bremse betätigen, da sonst die Brems-
beläge aneinandergedrückt werden. _
1. Tachowelle
1. Vorderachs-Klemmschraube
2. Radachse
G_3bt.book Page 34 Thursday, September 7, 2000 9:58 AM

Regelmäßige Wartung und kleinere Reparaturen
6-35
6
GAU01394

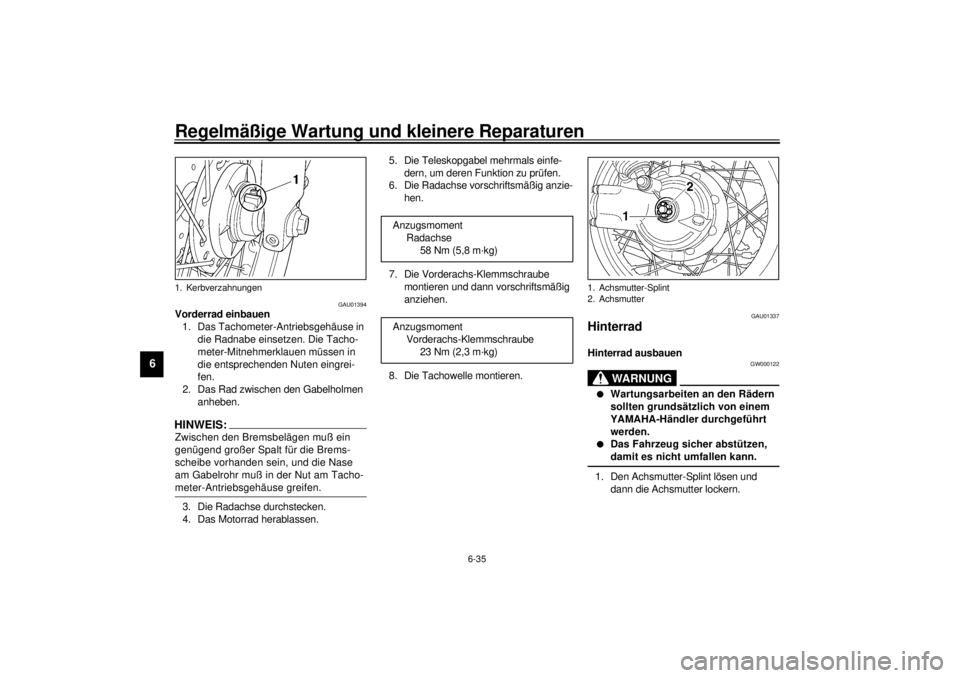

Vorderrad einbauen
1. Das Tachometer-Antriebsgehäuse in
die Radnabe einsetzen. Die Tacho-
meter-Mitnehmerklauen müssen in
die entsprechenden Nuten eingrei-
fen.
2. Das Rad zwischen den Gabelholmen
anheben.HINWEIS:_ Zwischen den Bremsbelägen muß ein
genügend großer Spalt für die Brems-
scheibe vorhanden sein, und die Nase
am Gabelrohr muß in der Nut am Tacho-
meter-Antriebsgehäuse greifen. _3. Die Radachse durchstecken.
4. Das Motorrad herablassen.5. Die Teleskopgabel mehrmals einfe-
dern, um deren Funktion zu prüfen.
6. Die Radachse vorschriftsmäßig anzie-
hen.
7. Die Vorderachs-Klemmschraube
montieren und dann vorschriftsmäßig
anziehen.
8. Die Tachowelle montieren.
GAU01337
Hinterrad Hinterrad ausbauen
GW000122
WARNUNG
_ l
Wartungsarbeiten an den Rädern
sollten grundsätzlich von einem
YAMAHA-Händler durchgeführt
werden.
l
Das Fahrzeug sicher abstützen,
damit es nicht umfallen kann.
_1. Den Achsmutter-Splint lösen und
dann die Achsmutter lockern.
1. Kerbverzahnungen
Anzugsmoment
Radachse
58 Nm (5,8 m·kg)
Anzugsmoment
Vorderachs-Klemmschraube
23 Nm (2,3 m·kg)
1. Achsmutter-Splint
2. Achsmutter
G_3bt.book Page 35 Thursday, September 7, 2000 9:58 AM

Regelmäßige Wartung und kleinere Reparaturen
6-36
6
2. Die Bremsankerstrebe durch De-
montieren deren Splint, Mutter und
Schraube von der Bremsankerplatte
lösen.
3. Das Motorrad aufbocken, um das Hin-
terrad vom Boden abzuheben; siehe
dazu Seite 6-33.
4. Die Einstellmutter für das Fußbrems-
hebel-Spiel abschrauben und dann
das Bremsgestänge vom Bremswel-
lenhebel lösen.
5. Die Achsmutter abschrauben.6. Die Hinterachs-Klemmschraube lok-
kern und dann die Radachse heraus-
ziehen.

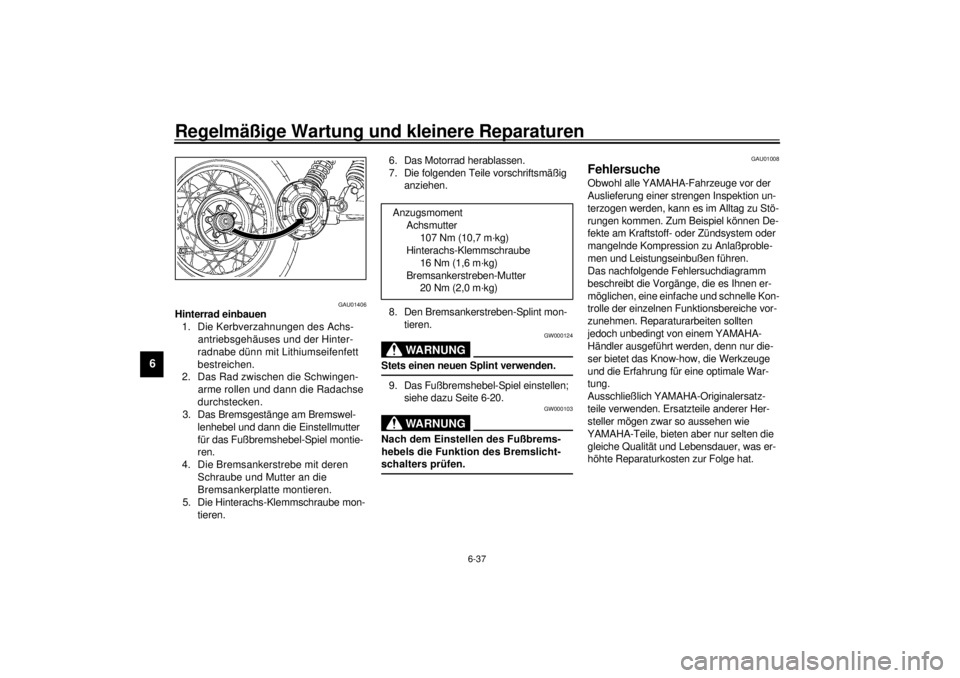

7. Das Rad zur rechten Seite hin vom
Achsantriebsgehäuse lösen und an-
schließend herausrollen.1. Hinterachs-Klemmschraube
2. Einstellmutter (Fußbremshebel-Spiel)
3. Bremsgestänge
4. Bremsankerstreben-Schraube/Mutter/Spiel
5. Bremsankerstrebe
6. Radachse
G_3bt.book Page 36 Thursday, September 7, 2000 9:58 AM

Regelmäßige Wartung und kleinere Reparaturen
6-37
6
GAU01406
Hinterrad einbauen
1. Die Kerbverzahnungen des Achs-
antriebsgehäuses und der Hinter-
radnabe dünn mit Lithiumseifenfett
bestreichen.
2. Das Rad zwischen die Schwingen-
arme rollen und dann die Radachse
durchstecken.
3. Das Bremsgestänge am Bremswel-
lenhebel und dann die Einstellmutter
für das Fußbremshebel-Spiel montie-
ren.
4. Die Bremsankerstrebe mit deren
Schraube und Mutter an die
Bremsankerplatte montieren.
5. Die Hinterachs-Klemmschraube mon-
tieren.6. Das Motorrad herablassen.
7. Die folgenden Teile vorschriftsmäßig
anziehen.
8. Den Bremsankerstreben-Splint mon-
tieren.
GW000124
WARNUNG
_ Stets einen neuen Splint verwenden. _9. Das Fußbremshebel-Spiel einstellen;
siehe dazu Seite 6-20.
GW000103
WARNUNG
_ Nach dem Einstellen des Fußbrems-
hebels die Funktion des Bremslicht-
schalters prüfen. _
GAU01008
Fehlersuche Obwohl alle YAMAHA-Fahrzeuge vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können De-
fekte am Kraftstoff- oder Zündsystem oder
mangelnde Kompression zu Anlaßproble-
men und Leistungseinbußen führen.
Das nachfolgende Fehlersuchdiagramm
beschreibt die Vorgänge, die es Ihnen er-
möglichen, eine einfache und schnelle Kon-
trolle der einzelnen Funktionsbereiche vor-
zunehmen. Reparaturarbeiten sollten
jedoch unbedingt von einem YAMAHA-
Händler ausgeführt werden, denn nur die-
ser bietet das Know-how, die Werkzeuge
und die Erfahrung für eine optimale War-
tung.
Ausschließlich YAMAHA-Originalersatz-
teile verwenden. Ersatzteile anderer Her-
steller mögen zwar so aussehen wie
YAMAHA-Teile, bieten aber nur selten die
gleiche Qualität und Lebensdauer, was er-
höhte Reparaturkosten zur Folge hat.
Anzugsmoment
Achsmutter
107 Nm (10,7 m·kg)
Hinterachs-Klemmschraube
16 Nm (1,6 m·kg)
Bremsankerstreben-Mutter
20 Nm (2,0 m·kg)
G_3bt.book Page 37 Thursday, September 7, 2000 9:58 AM

Regelmäßige Wartung und kleinere Reparaturen
6-38
6
GAU01562

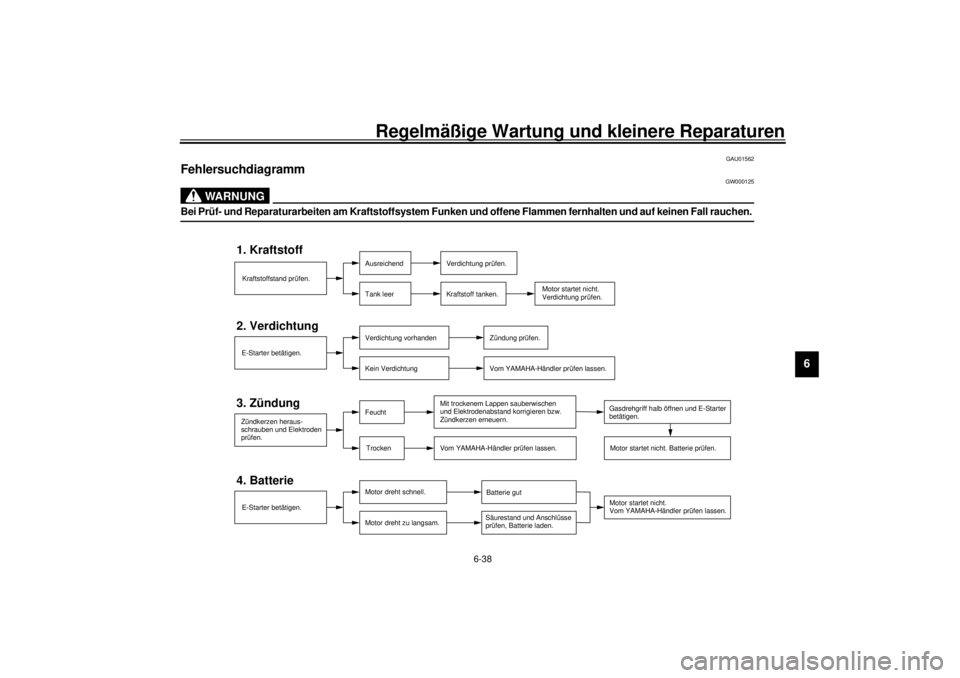

Fehlersuchdiagramm
GW000125
WARNUNG
_ Bei Prüf- und Reparaturarbeiten am Kraftstoffsystem Funken und offene Flammen fernhalten und auf keinen Fall rauchen. _
Ausreichend
Tank leerVerdichtung prüfen.
Kraftstoff tanken.Motor startet nicht.
Verdichtung prüfen.
2. Verdichtung
Verdichtung vorhanden
Kein VerdichtungZündung prüfen.
Vom YAMAHA-Händler prüfen lassen.
Zündkerzen heraus-
schrauben und Elektroden
prüfen.
3. Zündung
Feucht
TrockenMit trockenem Lappen sauberwischen
und Elektrodenabstand korrigieren bzw.
Zündkerzen erneuern.
Vom YAMAHA-Händler prüfen lassen. Motor startet nicht. Batterie prüfen.
Gasdrehgriff halb öffnen und E-Starter
betätigen.
4. Batterie
Motor dreht schnell.
Motor dreht zu langsam.Batterie gut
1. KraftstoffKraftstoffstand prüfen.
E-Starter betätigen.
E-Starter betätigen.
Säurestand und Anschlüsse
prüfen, Batterie laden.Motor startet nicht.
Vom YAMAHA-Händler prüfen lassen.
G_3bt.book Page 38 Thursday, September 7, 2000 9:58 AM

G_3bt.book Page 39 Thursday, September 7, 2000 9:58 AM

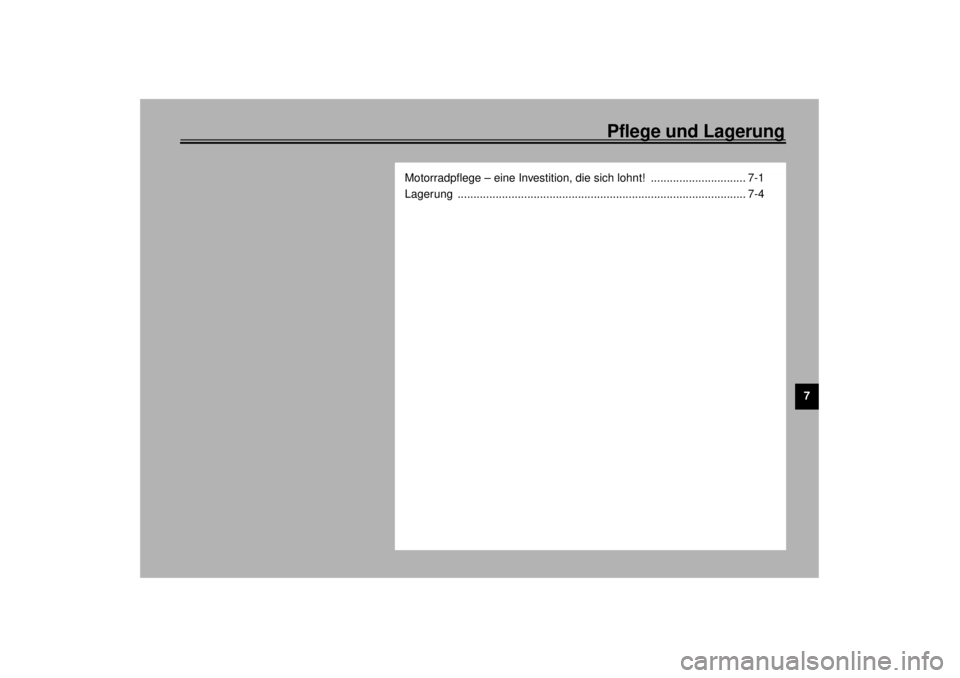

Pflege und Lagerung
7
Motorradpflege – eine Investition, die sich lohnt! .............................. 7-1
Lagerung ........................................................................................... 7-4
G_3bt.book Page 1 Thursday, September 7, 2000 9:58 AM

7-1
7
GAU03412
7-Pflege und LagerungMotorradpflege – eine Investition,
die sich lohnt! Die “Faszination Motorrad” basiert unter an-
derem auf der sichtbaren Technik. Dies hat
aber leider auch einen Nachteil: Während
bei Automobilen beispielsweise ein korro-
dierter Auspuff unbeachtet bleibt, fallen
schon kleine Rostansätze an der Motorrad-
Auspuffanlage unangenehm auf. Gegen
Schönheitsfehler können Sie durch ge-
konnte Pflege allerdings viel tun. Außerdem
sollten Sie eines bedenken: YAMAHA kann
eine Gewährleistung nur dann überneh-
men, wenn Sie Ihr Motorrad auch ange-
messen pflegen. Denn obwohl nur hoch-
wertige Materialien verwendet werden, sind
nicht alle Bauteile absolut korrosionssicher.
Deshalb geben wir hier wichtige Hinweise,
wie Ihr Motorrad behandelt werden muß,
um dauerhaft gut in Form zu bleiben.Vorbereitung für die Wäsche
1. Die Schalldämpfer abkühlen lassen
und dann mit einer Plastiktüte so ab-
decken, daß kein Wasser eindringen
kann.
2. Sicherstellen, daß alle elektrischen
Steckverbinder – auch Zündkerzen-
stecker – und Abdeckkappen fest sit-
zen, damit dort ebenfalls keine Feuch-
tigkeit eindringen kann.
3. Auf stark verschmutzte Stellen, die
z. B. durch verkrustetes Motoröl ver-
unreinigt sind, nur dann einen Kalt-
reiniger mit dem Pinsel auftragen,
wenn keine Gummidichtungen in der
Nähe liegen. Diese könnten sonst
rasch aushärten und ihre Dichtwir-
kung verlieren. Auch von den Rad-
achsen sollte Kaltreiniger ferngehalten
werden.Wäsche
GCA00010
ACHTUNG:_ l
Moderne Reiniger, insbesondere
säurehaltige Felgenreiniger, lösen
festgebackenen Schmutz zwar sehr
gut, aber sie können bei besonders
langem Einwirken unter Umständen
die metallische Oberfläche angrei-
fen. Deshalb raten wir von Felgen-
reinigern ab. Auf keinen Fall dürfen
sie bei Drahtspeichenrädern zum
Einsatz kommen. Wenn Sie solche
Reiniger trotzdem verwenden: Nach
der empfohlenen Einwirkzeit die be-
handelten Teile unbedingt sehr gut
mit Wasser spülen, trocknen und
anschließend mit einem Korrosi-
onsschutz (Sprühwachs oder -öl)
versehen.
l
Starke Reiniger verhalten sich auch
aggressiv gegenüber Kunststoffen
und Gummibauteilen. Verklei-
dungsteile, Radabdeckungen, Lam-
pengläser, Lenkergriffe usw. sollten
lediglich mit einem sauberen wei-
chen Lappen bzw. Schwamm und
Wasser behandelt werden; nach
Bedarf ein mildes Reinigungsmittel
zugeben. Bei Kratzern hochwerti-
ges Poliermittel für Kunststoff ver-
wenden.
G_3bt.book Page 1 Thursday, September 7, 2000 9:58 AM

Pflege und Lagerung
7-2
7
l
Niemals folgende Mittel bzw. einen
mit diesen Mitteln angefeuchteten
Lappen oder Schwamm benutzen:
alkalische oder stark säurehaltige
Reinigungsmittel, Lösungsmittel,
Benzin, Rostschutz- oder -entfer-
nungsmittel, Brems- oder Kühlflüs-
sigkeit, Batteriesäure.
l
Zum Waschen keinen Hochdruck-
Wasserstrahl verwenden. Soge-
nannte Dampfstrahler an Tankstel-
len oder Münzwaschanlagen drük-
ken häufig Feuchtigkeit in Radlager,
elektrische Steckverbindungen, In-
strumente, Armaturen, Scheinwer-
fer, Brems- und Blinkleuchten, Ent-
lüftungsöffnungen und -schläuche,
Dichtringe (an Telegabel, Schwin-
genlagern und Getriebewellen) so-
wie Bremszylinder.
l
Zur Behandlung der Windschutz-
scheibe (falls vorhanden): Scharfe
Reinigungsmittel können zu einer
Eintrübung der Scheibe führen, und
ein harter Schwamm kann Kratzer
verursachen. Kunststoffreiniger vor
dem ersten Einsatz am besten an
einer nicht im Blickfeld liegenden
Stelle testen, ob er Scheuerspuren
hinterläßt.
_Regelmäßige WäscheSchmutz am besten mit warmem Wasser,
einem milden Haushaltsreiniger und
einem sauberen, weichen Schwamm lö-
sen, danach mit einem sanften Wasser-
strahl abspülen. Schwer zugängliche Stel-
len mit einer Bürste reinigen. Insekten
lassen sich leicht entfernen, wenn zuvor
ein nasses Tuch oder Spezialmittel einige
Minuten die Verschmutzungen gelöst hat.Nach Einsatz im Winter, im Regen und in

Küstennähe
Nach einer Fahrt in Küstennähe, auf salz-
gestreuten Straßen und auch nach einer
Regenfahrt im Frühjahr sollten Sie Ihre
YAMAHA folgendermaßen behandeln.HINWEIS:_ Nicht nur in den Wintermonaten, wenn we-
gen Glätte gestreut wurde, sondern auch
im Frühjahr befindet sich Salz auf der Fahr-
bahn, das zusammen mit Wasser aggres-
siv auf allen Metallteilen reagiert. Auch
Meerwasser und salzhaltige Luft beschleu-
nigen Korrosion. _1. Das Motorrad abkühlen lassen und
dann kalt abspülen oder mit einer Sei-
fenlauge abwaschen.
GCA00012
ACHTUNG:_ Warmes Wasser verstärkt das aggressi-
ve Verhalten von Salz. _2. Nach dem Trocknen des Fahrzeugs
alle metallischen Oberflächen mit
Sprühöl oder -wachs konservieren.
G_3bt.book Page 2 Thursday, September 7, 2000 9:58 AM

Pflege und Lagerung
7-3
7
Nach der Wäsche
1. Das Motorrad mit einem Leder oder
einem saugfähigen Tuch trockenwi-
schen.
2. Verchromte Bauteile aus Stahl oder
Alu mit einem handelsüblichen
Chrompolish polieren. Dies gilt natür-
lich auch für Auspuffanlagen. Insbe-
sondere Edelstahlauspuffanlagen
können durch Polieren von Verfärbun-
gen (thermisch bedingte Anlauffar-
ben) sowie hartnäckigen Flecken be-
freit werden.
3. Alle metallischen Oberflächen müs-
sen unbedingt vor Korrosion ge-
schützt werden, auch wenn sie ver-
chromt, vernickelt, eloxiert oder auf
eine andere Art oberflächenvergütet
sind. Dies kann mit Sprühwachs
oder Sprühöl erfolgen.
4. Sollten nach der Wäsche noch
Schmutzstellen zu sehen sein, diese
mit einem weichen Tuch und Sprühöl
reinigen.
5. Steinschläge, Scheuerstellen und an-
dere kleine Lackschäden mit Farblack
ausbessern bzw. mit Klarlack versie-
geln.
6. Lackierte Oberflächen sollten mit
einem handelsüblichen Lackkonser-
vierer geschützt werden.7. Das Motorrad vollständig trocknen
(lassen), bevor es untergestellt oder
abgedeckt wird.
GWA00031
WARNUNG
_ l
Wenn Wachs oder Öl auf Bremsen
oder Reifen gelangen, besteht Ge-
fahr.
l
Nach Bedarf Bremsscheiben und
-beläge mit Aceton oder einem han-
delsüblichen Bremsenreiniger säu-
bern, Reifen mit Seifenlauge ab-
waschen. Anschließend vorsichtig
mit dem Motorrad losfahren, eine
Bremsprobe machen und verhalten
in Kurven einfahren.
_
GCA00013
ACHTUNG:_ l
Wachs und Öl stets sparsam auf-
tragen und jeglichen Überschuß
abwischen.
l
Niemals Gummi- oder Kunststoff-
teile einölen bzw. wachsen, son-
dern mit geeigneten Pflegemitteln
behandeln.
l
Polituren nicht zu häufig einsetzen,
denn diese enthalten Schleifmittel,
die eine dünne Schicht des Lackes
abtragen.
_
HINWEIS:_ Produktempfehlungen erhalten Sie bei
Ihrem YAMAHA-Händler. _
G_3bt.book Page 3 Thursday, September 7, 2000 9:58 AM
