Regelmäßige Wartung und kleinere Reparaturen
6-4
6
GAU03541
HINWEIS:_l
Der Luftfiltereinsatz muß bei übermäßig feuchtem oder staubigem Einsatz häufiger gereinigt bzw. erneuert werden.
l
Zur Bremsanlage und -flüssigkeit:
• Regelmäßig den Bremsflüssigkeitsstand prüfen, ggf. korrigieren.
• Alle zwei Jahre die inneren Hauptbremszylinder- und Bremssattel-Bauteile erneuern und die Bremsflüssigkeit wechseln.
• Bremsschläuche bei Beschädigung oder Rißbildung, spätestens jedoch alle vier Jahre erneuern.
_23 Ölfiltereinsatz• Erneuern.ÖÖÖ
24 Achsantriebsöl• Ölstand kontrollieren und Fahrzeug auf Undichtigkeit
prüfen.ÖÖ Ö
• Wechseln.ÖÖÖ
25
*Bremslichtschalter vorn
und hinten• Funktion prüfen.ÖÖÖÖÖ Ö
26Bewegliche Teile und
Seilzüge• Schmieren.ÖÖÖÖ Ö
27*Beleuchtung, Warn-/
Kontrolleuchten und
Schalter• Funktion prüfen.
• Scheinwerfer einstellen.ÖÖÖÖÖ Ö Nr. Bezeichnung AusführungKilometerstand (´ 1.000 km)
Jahres-
inspektion
1 10203040
G_3bt.book Page 4 Thursday, September 7, 2000 9:58 AM
Page 42 of 96

Regelmäßige Wartung und kleinere Reparaturen
6-5
6
GAU01486
Zündkerzen prüfen Eine ordnungsgemäße Funktion des
Motors wird wesentlich von Funktion und
Zustand der Zündkerzen mitbestimmt. Da
Verbrennungswärme und Ablagerungen
die Funktionstüchtigkeit der Kerzen im
Laufe der Zeit vermindern, müssen die
Zündkerzen in den empfohlenen Abstän-
den (siehe dazu die Tabelle “Wartungs-
intervalle und Schmierdienst”) heraus-
genommen und geprüft werden. Der
Zustand der Zündkerzen erlaubt Rück-
schlüsse auf den Zustand des Motors.
Zündkerze ausbauen
1. Die entsprechende Zündkerzen-
Abdeckung (Zylinderkopf hinten
rechts oder vorn links) abschrauben.
2. Den Zündkerzenstecker abziehen.3. Die Zündkerze, wie in der Abbildung
gezeigt, mit dem Zündkerzenschlüs-
sel (Bordwerkzeug) herausschrauben.Zündkerzen prüfen
1. Die Verfärbung des Zündkerzen-Isola-
torfußes prüfen. Der die Mittelelektro-
de umgebende Porzellanisolator ist
bei richtig eingestelltem Motor und
normaler Fahrweise rehbraun.
2. Prüfen, ob sämtliche Zündkerzen des
Motors die gleiche Verfärbung aufwei-
sen.
HINWEIS:_ Weisen einzelne oder sämtliche Zündker-
zen eine stark abweichende Färbung auf,
sollte die Funktion des Motors vom
YAMAHA-Händler überprüft werden. _3. Die Zündkerzen auf fortgeschrittenen
Abbrand der Mittelelektroden und
übermäßige Ölkohleablagerungen
prüfen und ggf. erneuern.

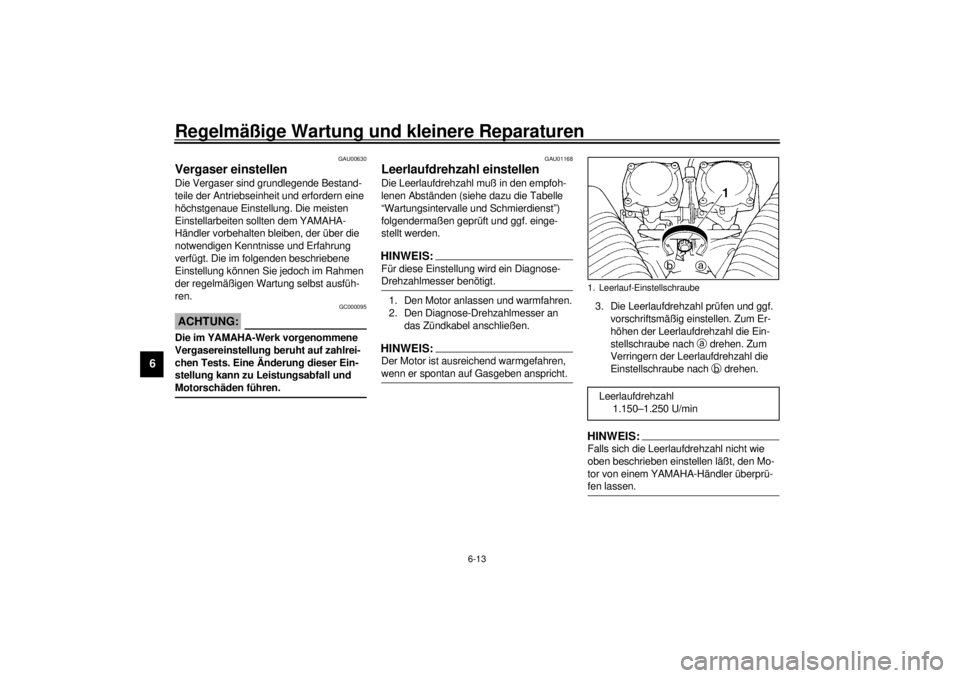

1. Zündkerzen-Abdeckung
2. Schraube (´ 2)
1. Zündkerzenschlüssel
Empfohlene Zündkerze
BPR6ES (NGK) oder
W20EPR-U (DENSO)
G_3bt.book Page 5 Thursday, September 7, 2000 9:58 AM
Page 43 of 96

Regelmäßige Wartung und kleinere Reparaturen
6-6
6
Zündkerze montieren
1. Den Elektrodenabstand mit einer Füh-
lerlehre messen und ggf. korrigieren.
2. Die Sitzfläche der Kerzendichtung rei-
nigen; Schmutz und Fremdkörper vom
Gewinde abwischen.
3. Die Zündkerze mit dem Zündkerzen-
schlüssel festschrauben und dann
vorschriftsmäßig festziehen.
HINWEIS:_ Steht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, läßt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-
schlüssel nach Vorschrift korrigiert werden. _4. Den Zündkerzenstecker aufsetzen.
5. Die Zündkerzen-Abdeckung fest-
schrauben.
a. Zündkerzen-Elektrodenabstand
Zündkerzen-Elektrodenabstand
0,7–0,8 mm
Anzugsmoment
Zündkerze
20 Nm (2,0 m·kg)
G_3bt.book Page 6 Thursday, September 7, 2000 9:58 AM
Page 44 of 96

Regelmäßige Wartung und kleinere Reparaturen
6-7
6
GAU02942
Motoröl und Ölfilter Der Motorölstand sollte vor Fahrtbeginn
geprüft werden. Außerdem muß in den
empfohlenen Abständen (siehe dazu die
Tabelle “Wartungsintervalle und Schmier-
dienst”) das Motoröl gewechselt und der
Ölfiltereinsatz erneuert werden.
Ölstand prüfen
1. Das Motorrad auf einem ebenen Un-
tergrund abstellen und in gerader
Stellung halten.HINWEIS:_ Sicherstellen, daß das Fahrzeug bei der Öl-
standkontrolle vollständig gerade steht.
Selbst geringfügige Neigung zur Seite führt
bereits zu falschem Meßergebnis. _2. Den Motor anlassen, einige Minuten
lang warmfahren und dann abstellen.3. Einige Minuten bis zur Messung war-
ten, damit sich das Öl setzen kann.
Dann den Ölstand durch das Schau-
glas links unten am Kurbelgehäuse
ablesen.
HINWEIS:_ Der Ölstand sollte sich zwischen der Mini-
mal- und Maximalstand-Markierung befin-
den. _4. Falls der Ölstand zu niedrig ist, Öl der
empfohlenen Sorte bis zum vorge-
schriebenen Stand nachfüllen.Öl wechseln (mit/ohne Filterwechsel)
1. Den Motor anlassen, einige Minuten
lang warmfahren und dann abstellen.
2. Ein Ölauffanggefäß unter den Motor

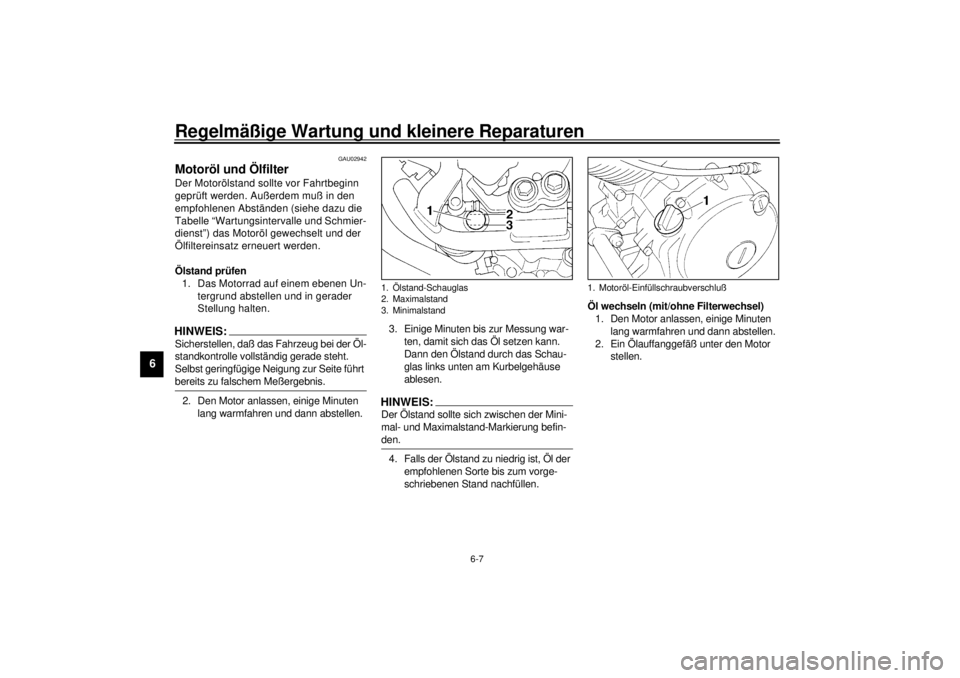

stellen.1. Ölstand-Schauglas
2. Maximalstand
3. Minimalstand
1. Motoröl-Einfüllschraubverschluß
G_3bt.book Page 7 Thursday, September 7, 2000 9:58 AM
Page 45 of 96

Regelmäßige Wartung und kleinere Reparaturen
6-8
6
3. Den Einfüllschraubverschluß sowie
die Ablaßschraube herausdrehen und
das Motoröl ablassen.HINWEIS:_ Die Schritte 4–6 nur ausführen, wenn der
Ölfiltereinsatz erneuert wird. _
4. Den Ölfilter-Gehäusedeckel ab-
schrauben.5. Den Ölfiltereinsatz und den O-Ring
herausnehmen und durch neue Teile
ersetzen.
6. Den Ölfilter-Gehäusedeckel fest-
schrauben und die Schrauben an-
schließend vorschriftsmäßig festzie-
hen.

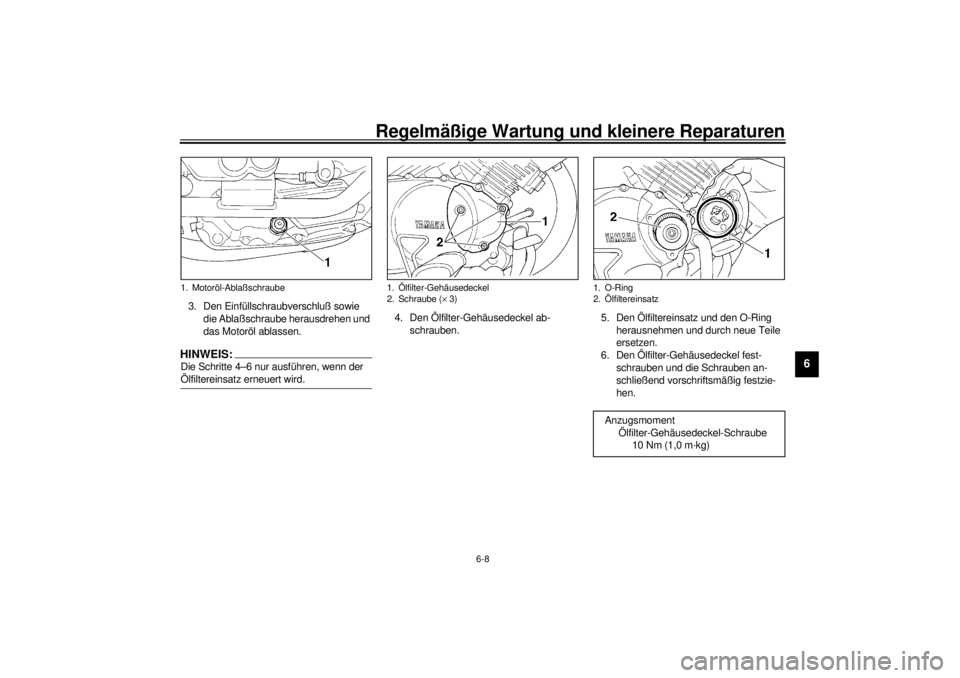

1. Motoröl-Ablaßschraube
1. Ölfilter-Gehäusedeckel
2. Schraube (´ 3)
1. O-Ring
2. ÖlfiltereinsatzAnzugsmoment
Ölfilter-Gehäusedeckel-Schraube
10 Nm (1,0 m·kg)
G_3bt.book Page 8 Thursday, September 7, 2000 9:58 AM
Page 46 of 96

Regelmäßige Wartung und kleinere Reparaturen
6-9
6
HINWEIS:_ Sicherstellen, daß der O-Ring korrekt sitzt. _7. Die Motoröl-Ablaßschraube montieren
und dann vorschriftsmäßig festziehen.
8. Die vorgeschriebene Menge des
empfohlenen Öls einfüllen und dann
den Einfüllschraubverschluß fest
zudrehen.
GC000067
ACHTUNG:_ Falls die Ölstand-Warnleuchte nach dem
Anlassen flackert oder weiterbrennt, den
Motor sofort abstellen und von einem
YAMAHA-Händler überprüfen lassen. _9. Den Motor anlassen und einige Minu-
ten lang im Leerlaufbetrieb auf Un-
dichtigkeiten prüfen. Tritt irgendwo Öl
aus, den Motor sofort abstellen und
die Ursache feststellen.
10. Den Motor abstellen, den Ölstand er-
neut prüfen und ggf. Öl nachfüllen.
GAU03714
Achsantriebsöl Das Achsantriebsgehäuse sollte vor Fahrt-
beginn auf Undichtigkeit geprüft werden
und das Motorrad ggf. vom YAMAHA-
Händler überprüft werden. Außerdem muß
in den empfohlenen Abständen (siehe
dazu die Tabelle “Wartungsintervalle und
Schmierdienst”) der Achsantriebsölstand
geprüft und das Öl gewechselt werden.
GW000066
WARNUNG
_ l
Darauf achten, daß keine Fremd-
körper in das Achsantriebsgehäuse
eindringen.
l
Darauf achten, daß kein Öl auf Rä-
der und Reifen gerät.
_
Anzugsmoment
Motoröl-Ablaßschraube
43 Nm (4,3 m·kg)
Empfohlene Ölsorte
Siehe Seite 8-1.
Füllmenge
Ölwechsel ohne Filterwechsel
2,6 L
Ölwechsel mit Filterwechsel
2,8 L
Gesamtmenge (Motor trocken)
3,2 L
G_3bt.book Page 9 Thursday, September 7, 2000 9:58 AM
Page 47 of 96

Regelmäßige Wartung und kleinere Reparaturen
6-10
6
Ölstand prüfen
1. Das Motorrad auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten.HINWEIS:_ l
Der Achsantriebsölstand sollte bei kal-
tem Motor geprüft werden.
l
Sicherstellen, daß das Fahrzeug bei
der Kontrolle des Ölstands vollständig
gerade steht. Selbst geringfügige Nei-
gung zur Seite führt bereits zu fal-
schem Meßergebnis.
_2. Den Einfüllschraubverschluß her-
ausdrehen und den Ölstand im
Achsantriebsgehäuse prüfen.
HINWEIS:_ Das Öl sollte bis zum Rand der Einfüllöff-
nung reichen. _3. Falls der Ölstand zu niedrig ist, Öl der
empfohlenen Sorte bis zum vorge-
schriebenen Stand nachfüllen.
Öl wechseln
1. Ein Ölauffanggefäß unter das Achs-
antriebsgehäuse stellen.
2. Den Einfüllschraubverschluß sowie
die Ablaßschraube herausdrehen und
das Achsantriebsöl ablassen.
3. Die Achsantriebsöl-Ablaßschraube
montieren und dann vorschriftsmäßig
anziehen.
4. Achsantriebsöl der empfohlenen Sor-
te bis zum Rand der Einfüllöffnung
einfüllen.
HINWEIS:_ Die Bezeichnung GL4 gibt Aufschluß über
die Ölqualität. Es können auch Öle der
Klassen GL5 oder GL6 verwendet werden. _5. Den Einfüllschraubverschluß montie-
ren und festziehen.
6. Das Achsantriebsgehäuse auf Un-
dichtigkeit prüfen. Tritt irgendwo Öl
aus, die Ursache feststellen.

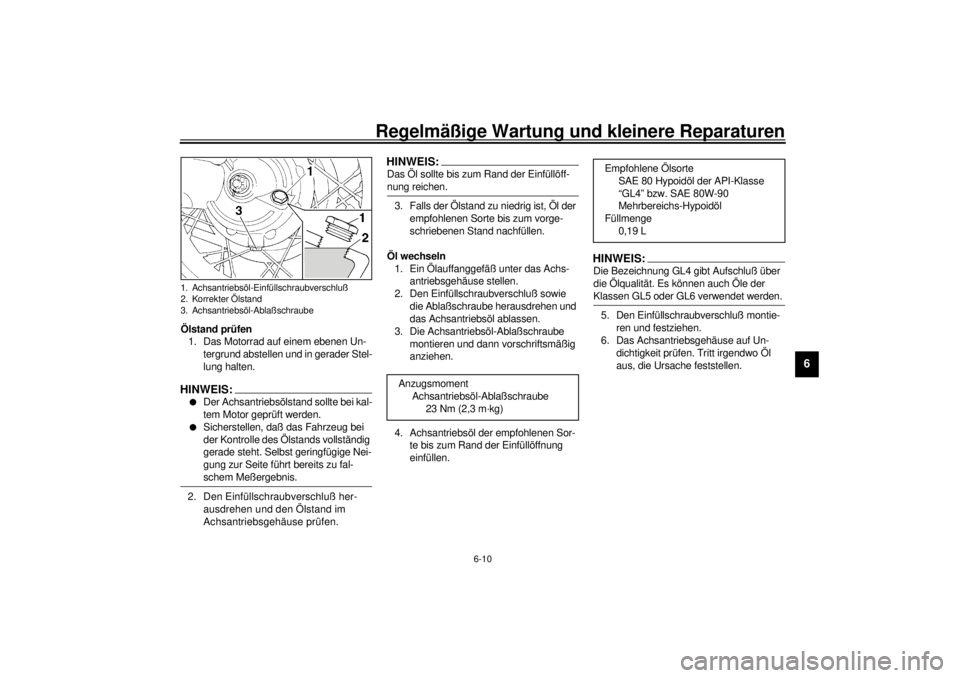

1. Achsantriebsöl-Einfüllschraubverschluß
2. Korrekter Ölstand
3. Achsantriebsöl-Ablaßschraube
Anzugsmoment
Achsantriebsöl-Ablaßschraube
23 Nm (2,3 m·kg)
Empfohlene Ölsorte
SAE 80 Hypoidöl der API-Klasse
“GL4” bzw. SAE 80W-90
Mehrbereichs-Hypoidöl
Füllmenge
0,19 L
G_3bt.book Page 10 Thursday, September 7, 2000 9:58 AM
Page 48 of 96

Regelmäßige Wartung und kleinere Reparaturen
6-11
6
GAU03715
Luftfiltereinsatz reinigen Der Luftfiltereinsatz sollte in den empfohle-
nen Abständen (siehe dazu die Tabelle
“Wartungsintervalle und Schmierdienst”)
gereinigt werden. Bei übermäßig staubi-
gem oder feuchten Einsatz ist der Filter
häufiger zu reinigen.
1. Die Sitzbank abnehmen; siehe dazu
Seite 3-7.
2. Den Kraftstofftank losschrauben.3. Den Kraftstofftank an der Vorderseite
anheben, um Zugang zum Luftfilterge-
häuse zu verschaffen. Den Kraftstoff-
tank nicht abnehmen!
GW000071
WARNUNG
_ l
Der Kraftstofftank muß für diese Ar-
beit sicher abgestützt werden.
l
Den Kraftstofftank nicht zu sehr
kippen oder versetzen, um zu ver-
meiden, daß die Kraftstoffschläu-
che sich lösen und dabei Kraftstoff
austritt.
_4. Die Luftfiltergehäusedeckel-Schrau-
be lösen.5. Den Gehäusedeckel verschieben, um
die Zunge an der Deckelhinterseite
aus der Halterung am Rahmen zu
lösen, und dann den Gehäusedeckel
anheben, aber nicht abnehmen.
1. Kraftstofftank
2. Schraube (´ 3)
1. Schraube
1. Luftfilter-Gehäusedeckel
2. Zunge
3. Gehäusedeckel-Halterung
4. Luftfiltereinsatz
G_3bt.book Page 11 Thursday, September 7, 2000 9:58 AM
Page 49 of 96

Regelmäßige Wartung und kleinere Reparaturen
6-12
6

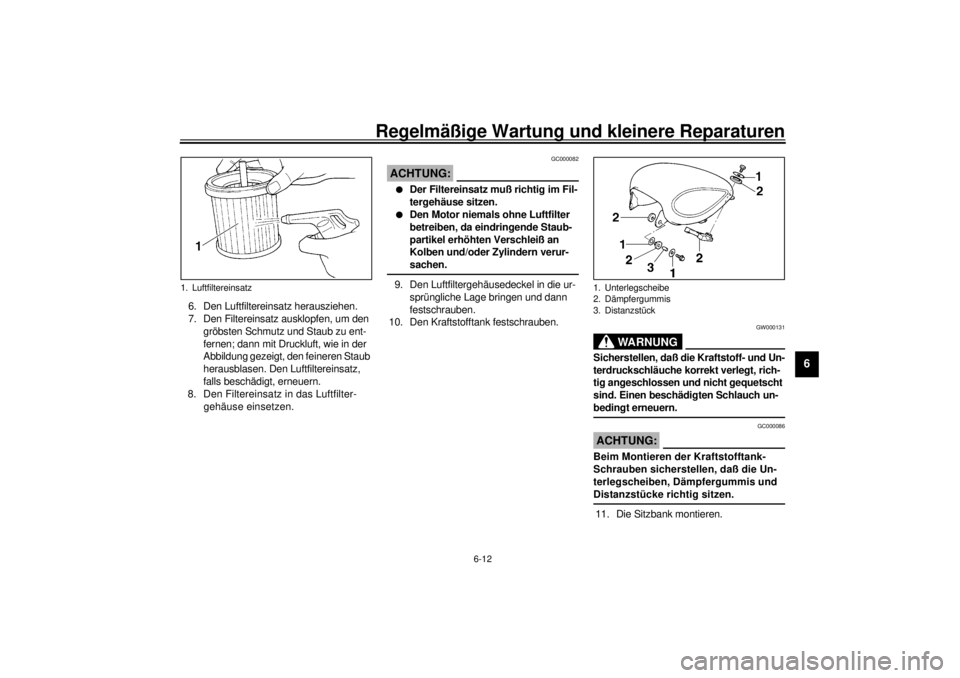

6. Den Luftfiltereinsatz herausziehen.
7. Den Filtereinsatz ausklopfen, um den
gröbsten Schmutz und Staub zu ent-
fernen; dann mit Druckluft, wie in der
Abbildung gezeigt, den feineren Staub
herausblasen. Den Luftfiltereinsatz,
falls beschädigt, erneuern.
8. Den Filtereinsatz in das Luftfilter-
gehäuse einsetzen.
GC000082
ACHTUNG:_ l
Der Filtereinsatz muß richtig im Fil-
tergehäuse sitzen.
l
Den Motor niemals ohne Luftfilter
betreiben, da eindringende Staub-
partikel erhöhten Verschleiß an
Kolben und/oder Zylindern verur-
sachen.
_9. Den Luftfiltergehäusedeckel in die ur-
sprüngliche Lage bringen und dann
festschrauben.
10. Den Kraftstofftank festschrauben.
GW000131
WARNUNG
_ Sicherstellen, daß die Kraftstoff- und Un-
terdruckschläuche korrekt verlegt, rich-
tig angeschlossen und nicht gequetscht
sind. Einen beschädigten Schlauch un-
bedingt erneuern. _
GC000086
ACHTUNG:_ Beim Montieren der Kraftstofftank-
Schrauben sicherstellen, daß die Un-
terlegscheiben, Dämpfergummis und
Distanzstücke richtig sitzen. _11. Die Sitzbank montieren.
1. Luftfiltereinsatz
1. Unterlegscheibe
2. Dämpfergummis
3. Distanzstück
G_3bt.book Page 12 Thursday, September 7, 2000 9:58 AM
Page 50 of 96

Regelmäßige Wartung und kleinere Reparaturen
6-13
6
GAU00630
Vergaser einstellen Die Vergaser sind grundlegende Bestand-
teile der Antriebseinheit und erfordern eine
höchstgenaue Einstellung. Die meisten
Einstellarbeiten sollten dem YAMAHA-
Händler vorbehalten bleiben, der über die
notwendigen Kenntnisse und Erfahrung
verfügt. Die im folgenden beschriebene
Einstellung können Sie jedoch im Rahmen
der regelmäßigen Wartung selbst ausfüh-
ren.
GC000095
ACHTUNG:_ Die im YAMAHA-Werk vorgenommene
Vergasereinstellung beruht auf zahlrei-
chen Tests. Eine Änderung dieser Ein-
stellung kann zu Leistungsabfall und
Motorschäden führen. _
GAU01168
Leerlaufdrehzahl einstellen Die Leerlaufdrehzahl muß in den empfoh-
lenen Abständen (siehe dazu die Tabelle
“Wartungsintervalle und Schmierdienst”)
folgendermaßen geprüft und ggf. einge-
stellt werden.HINWEIS:_ Für diese Einstellung wird ein Diagnose-
Drehzahlmesser benötigt. _1. Den Motor anlassen und warmfahren.
2. Den Diagnose-Drehzahlmesser an
das Zündkabel anschließen.HINWEIS:_ Der Motor ist ausreichend warmgefahren,
wenn er spontan auf Gasgeben anspricht. _
3. Die Leerlaufdrehzahl prüfen und ggf.
vorschriftsmäßig einstellen. Zum Er-
höhen der Leerlaufdrehzahl die Ein-
stellschraube nach
a drehen. Zum
Verringern der Leerlaufdrehzahl die
Einstellschraube nach
b drehen.HINWEIS:_ Falls sich die Leerlaufdrehzahl nicht wie
oben beschrieben einstellen läßt, den Mo-
tor von einem YAMAHA-Händler überprü-
fen lassen. _1. Leerlauf-Einstellschraube
Leerlaufdrehzahl
1.150–1.250 U/min
G_3bt.book Page 13 Thursday, September 7, 2000 9:58 AM
